MATLAB中plotyy函数详解：matlab双Y轴作图

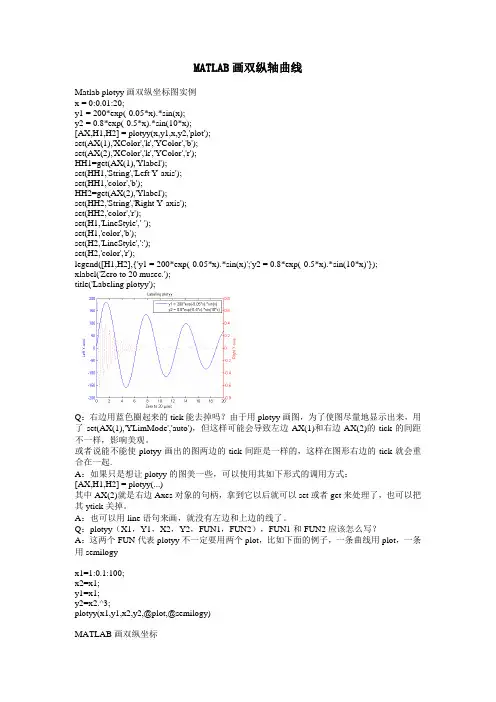

Matlab plotyy画双纵坐标图实例

x = 0::20;

y1 = 200*exp*x).*sin(x);

y2 = *exp*x).*sin(10*x);

[AX,H1,H2] = plotyy(x,y1,x,y2,'plot');

set(AX(1),'XColor','k','YColor','b');

set(AX(2),'XColor','k','YColor','r');

HH1=get(AX(1),'Ylabel');

set(HH1,'String','Left Y-axis');

set(HH1,'color','b');

HH2=get(AX(2),'Ylabel');

set(HH2,'String','Right Y-axis');

set(HH2,'color','r');

set(H1,'LineStyle','-');

set(H1,'color','b');

set(H2,'LineStyle',':');

set(H2,'color','r');

legend([H1,H2],{'y1 = 200*exp*x).*sin(x)';'y2 = *exp*x).*sin(10*x)'}); xlabel('Zero to 20 musec.');

title('Labeling plotyy');

Q：右边用蓝色圈起来的tick能去掉吗由于用plotyy画图，为了使图尽量地显示出来，用了set(AX(1),'YLimMode','auto')，但这样可能会导致左边AX(1)和右边AX(2)的tick的间距不一样，影响美观。或者说能不能使plotyy画出的图两边的tick间距是一样的，这样在图形右边的tick就会重合在一起.

A：如果只是想让plotyy的图美一些，可以使用其如下形式的调用方式：

[AX,H1,H2] = plotyy(...)

其中AX(2)就是右边Axes对象的句柄，拿到它以后就可以set或者get来处理了，也可以把其ytick关掉。

A：也可以用line语句来画，就没有左边和上边的线了。

Q：plotyy（X1，Y1，X2，Y2，FUN1，FUN2），FUN1和FUN2应该怎么写

A：这两个FUN代表plotyy不一定要用两个plot，比如下面的例子，一条曲线用plot，一条用semilogy

x1=1::100;

x2=x1;

y1=x1;

y2=x2.^3;

plotyy(x1,y1,x2,y2,@plot,@semilogy)

来源：画双纵坐标

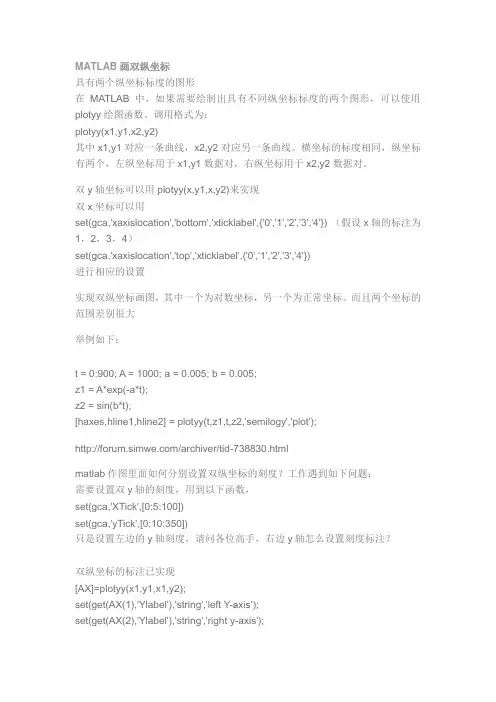

具有两个纵坐标标度的图形

在MATLAB中，如果需要绘制出具有不同纵坐标标度的两个图形，可以使用plotyy绘图函数。调用格式为：

plotyy(x1,y1,x2,y2)

其中x1,y1对应一条曲线，x2,y2对应另一条曲线。横坐标的标度相同，纵坐标有两个，左纵坐标用于x1,y1数据对，右纵坐标用于x2,y2数据对。

双y轴坐标可以用plotyy(x,y1,x,y2)来实现

双x坐标可以用

set(gca,'xaxislocation','bottom','xticklabel',{'0','1','2','3','4'}) （假设x轴的标注为1，2，3，4）

set(gca,'xaxislocation','top','xticklabel',{'0','1','2','3','4'})

进行相应的设置

【 * 例 -1 】制作一个双坐标系用来表现高压和低温两个不同量的过渡过程。

tp=(0:100)/100*5;yp=8+4*(1-exp*tp).*cos(3*tp)); % 压力数据

tt=(0:500)/500*40;yt=120+40*(1-exp*tt).*cos(tt)); % 温度数据

% 产生双坐标系图形

clf reset,h_ap=axes('Position',[,,,]); %<4>

set(h_ap,'Xcolor','b','Ycolor','b','Xlim',[0,5],'Ylim',[0,15]);

nx=10;ny=6; %<6>

pxtick=0:((5-0)/nx):5;pytick=0:((15-0)/ny):15; %<7>

set(h_ap,'Xtick',pxtick,'Ytick',pytick,'Xgrid','on','Ygrid','on')

h_linet=line(tp,yp,'Color','b'); %<9>

set(get(h_ap,'Xlabel'),'String',' 时间 /rightarrow （分） ')

set(get(h_ap,'Ylabel'),'String',' 压力 /rightarrow(/times10 ^{5} Pa )')

h_at=axes('Position',get(h_ap,'Position')); %<12>

set(h_at,'Color','none','Xcolor','r','Ycolor','r'); %<13>

set(h_at,'Xaxislocation','top') %<14>

set(h_at,'Yaxislocation','right','Ydir','rev') %<15>

set(get(h_at,'Xlabel'),'String','/fontsize{15}/fontname{ 隶书 } 时间

/rightarrow （分） ')

set(get(h_at,'Ylabel'),'String',' ( {/circ}C )/fontsize{15} /leftarrow /fontname{ 隶书 } 零下温度 ')

set(h_at,'Ylim',[0,210]) %<18>

line(tt,yt,'Color','r','Parent',h_at) %<19>

xpm=get(h_at,'Xlim'); %<20>

txtick=xpm(1):((xpm(2)-xpm(1))/nx):xpm(2); %<21>

tytick=0:((210-0)/ny):210; %<22>

set(h_at,'Xtick',txtick,'Ytick',tytick) %<23>

来源：实例（已验证）：

clc;

clear all;

close all;

x=0::2*pi;

y1=sin(x);

[AX]=plotyy(x,y1,x,y2);

set(get(gca,'xlabel'),'string','X-axis');

set(get(AX(1),'Ylabel'),'string','left Y-axis');

set(get(AX(2),'Ylabel'),'string','right Y-axis');

set(gca,'xTick',[0::7]);

set(AX(1),'yTick',[-1::1]);

set(AX(2),'yTick',[-1::1]);

尚存在问题：这种设置方法，对各个轴的最小刻度单位可以设置，但是刻度范围（x取(0～7),y1取(-1～1)）不能设置。

2010-12-23修改

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~~~~~~~

clc

clear all

runoff=[10700 11400 15800 22900 43100 40700 50500 46000 41800 35000]; sed=[ ];

m=1:10;

[ax,h1,h2]=plotyy(m,runoff,m,sed); %h-- line handle

set(get(ax(1),'Ylabel'),'string','Runoff (m^3/s))','color','r') %y1 set(get(ax(2),'Ylabel'),'string','Sediment concentration

(kg/m^3)','color','k') %y2

xlabel('Month')

set(h1,'linestyle','-','color','r');

set(h2,'linestyle','- -','color','k');

legend([h1 h2],'runoff','sediment concentration') %标注两条线

legend('boxoff')

% box off

set(ax(:),'Ycolor','k') %设定两个Y轴的颜色为黑色

set(ax(1),'ytick',[0:10000:100000]); %设置y轴间隔

set(ax(2),'ytick',[0::])

set(ax,'xlim',[1 12]) % 设置x轴范围

hold on

scatter(ax(1),4,22900,'r*')

axes(ax(2));

hold on

scatter(4,,'ro')
