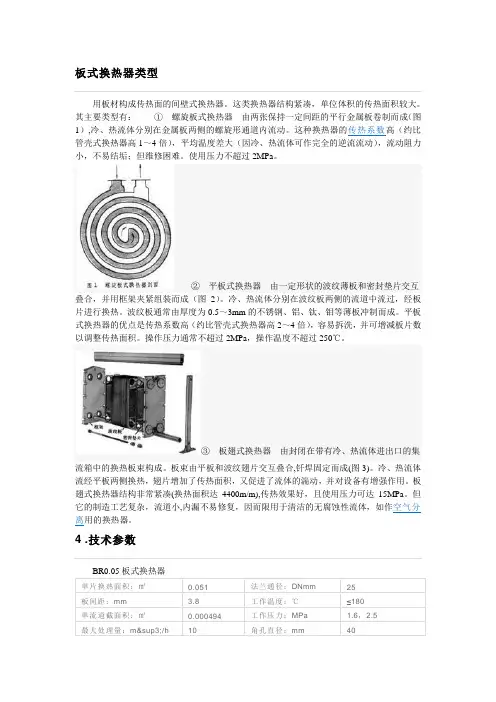

BR系列板式换热器
BR系列板式换热器
板式换热器结构示意图板式换热器流程组合示例
1、固定压紧板
2、上导杆
3、支柱
4、垫片
5、板片
6、活动压紧板
7、下导杆
8、夹紧螺母
9、导向垫圈10、夹紧螺栓
板式换热器介质流程
板式换热器性能特点：
传热系数高：由于板片组中流动的介质在较低雷诺数（Re）时，就能形成湍流，而且光滑的板片上不易生成污垢，因此有非常高的传热系数，在一般的水与水热交换器中，板式换热器的传热系数达到5000W/m2. K 以上，比管壳式换热器要高出2-4倍。
热回收率高：由于传热系数高，传热温差可以选用得很
低，因此非常适合于低位能热量的回收。一般来说板式换热
器的回收率可以高达90%左右。
灵活性大：由于板片可以组合成各种流程，因此板式换
热器都能进行优化设计，并可灵活地适应热荷载的变化，只
需增加或减少极片数，不须更换框架，即能适应新的变化了
的工艺条件。
滞留低：由于其流道较小，滞留量很小，因此板式换热
器具有良好的控制温度的能力，而且大大减轻了设备的重量。尤其在对热敏性物料的处理，板式换热器更胜一筹。
结构紧凑：板式换热器所占的空间是目前各种换热器中的一种。在同样的换热器条件下，板
式换热器占地面积只是管壳式换热器的1/3-1/4，而且拆卸时不需占用额外的外修空间。
可拆板式换热器交换器示意图
*接口位置根据流程组合及用户要求而定，接口类型大小按常规或用户要求提供。
可拆板式换热器交换器参数表
型号\项目连接径口
(mm)
溜道截面面积
(m3)
板片外形尺
寸
B B0 B1 H H0 H1 L0 L
最大
重量
(kg)
HA-25B 25 0.00018 300×130200 70 150 355 240 60 3.2N L0+100 55 HA-32B 32 0.00024 440×160250 85 180 520 375 105 2.7N L0+120 96 HA-40A 40 0.00042 500×175320 95 180 580 420 110 3.5N L0+120 98 HA-50HX 50 0.00445 750×246320 140 240 930 640 150 2.0N L0+500 250 HA-50HD 50 0.00666 750×246320 140 240 930 640 150 3.0N L0+500 250 HA-50B 50 0.00038 785×205280 100 200 950 675 160 3.0N L0+500 240 HA-50BM 50 0.00482 555×205290 100 200 635 450 110 3.5N L0+150 130 HA-50A 50 0.00065 660×250320 145 240 825 555 175 3.8N L0+400 240 HA-65BM 65 0.00597 742×250328 130 250 870 625 155 3.7N L0+500 250 HA-65A 65 0.00095 1000×330410 200 290 1115 867 157 4.1N L0+500 400
型号\项目连接径
口(mm)
溜道截面面积
(m3)
板片外形尺
寸
B B0 B1 H H0 H1 L0 L
最大
重量
(kg)
HA-80CX 80 0.00108 618×331410 190 350 760 470 165 3.75N L0+500 500 HA-80CD 80 0.00108 933×331410 190 350 1080 788 171 3.75N L0+800 500 HA-80B 80 0.00073 925×274365 150 265 1115 800 195 3.8N L0+600 400 HA-80BM 80 0.001292 1210×338448 190 348 1470 1050 215 5.3N L0+600 600 HA-100HX 100 0.000925 870×366470 225 400 1069 719 185 2.55N L0+800 1500 HA-100HD 100 0.00145 870×366470 225 400 1069 719 185 3.95N L0+800 1500 HA-100B 100 0.00145 1242×486600 292 500 1487 1046 202 5.6N L0+700 1200 HA-100BM 100 0.00126 1018×390510 225 440 1265 840 205 4.6N L0+700 1200 HA-100A 100 0.001225 1215×400490 225 370 1360 1040 190 4.2N L0+700 1200 HA-100AM 100 0.0014 1000×370490 223 370 1148 846 190 4.6N L0+700 1200 HA-100M 100 0.00164 1215×400490 225 370 1360 1040 190 4.2N L0+700 1200 HA-125B 125 0.00147 1124×415520 236 420 1382 945 265 4.7N L0+900 1600 HA-125A 125 0.00164 1500×495620 290 500 1850 1295 267 4.6N L0+900 2000 HA-150HX 150 0.001 1497×497610 298 520 1815 1294 266 2.55N L0+1000 3000 HA-150HD 150 0.00175 1497×497610 298 520 1815 1294 266 3.95N L0+1000 3000 HA-150A 150 0.0017 1440×500620 284 500 1730 1228 290 4.5N L0+900 2000 HA-150B 200 0.00127 1553×587880 350 800 1980 1315 320 3.1N L0+1500 3500 HA-200AM 200 0.002378 1700×670816 376 616 2007 1413 320 4.5N L0+1000 3500 HA-200B 200 0.0023 1218×660950 365 870 1600 930 340 4.4N L0+1000 3500 HA-200BM 250 0.00216 1558×593910 340 830 1950 1350 325 4.7N L0+1500 3500 HA-250A 250 0.0028 2140×820980 498 870 2590 1820 490 4.5N L0+2000 9500 HA-250B 300 0.0031 2125×865 1225 530 1125 2950 1800 500 4.6N L0+2000 9500 HA-300AM 300 0.0035 2200×10001180 580 1040 2565 1780 450 4.5N L0+2000 9500 HA-300B 200/150 0.0031 2355×865 1225 470 1125 3125 1960 530 4.8N L0+2000 10000 HA-200A1 200/150 0.00282/0.00141 1010×600740 350 1275 1275 720/780 310/280 4.5N L0+800 2000 HA-200A2 200/150 0.00282/0.00141 1390×600740 350 1650 1650 1100/1160 310/280 4.5N L0+800 3000 HA-200A3 200/150 0.00282/0.00141 1760×600740 350 2030 2030 1475/1535 310/280 4.5N L0+800 3500
三、板式换热器结构
板式换热器的重要部件及其功能
板式换热器操作规程及检修操作规程、板式换热器的日常维护与检修步骤(已完成-差二次网补水泵技术参数)
板式换热器操作规程及检修操作规程、板式换热器的日常维护与检修步骤(已完成-差二次网补水泵技术参数)
板式换热器安全操作规程 一、换热器的型号和技术参数 换热器型号和辅助设备技术参数：水-水换热2台，其型号：BR1.5BW-1.6-188-E-1板式水-水换热器；二次网供暖循环泵五台，其中2台KDBR300-80便拆式离心泵：其技术参数，额定流量720m 3/h，扬程80m，转速1480r/min，配用电机功率250KW，型号Y2-355M-4，电压380V，额定工作电流443A，效率95.2%,频率50Hz，功率因素0.9，转速1490r/min，连续工作制S1，防护等级IP55，绝缘等级F，水泵总成自重1720Kg；3台立式管道泵，其型号为KDBR200-80/A,流量374m3/h，扬程70m，转速1450r/min，配用电机型号Y2-315S-4，功率110KW，额定电压380V，额定电流200A，效率95.4%，功率因数0.88，转速1485r/min，防护等级IP54，绝缘等级F，工作制S1。 换热器的作用是通过一次网的高温热水经过板式换热器加热二次网循环水，主要是露天区域生产、生活、办公场所系统内的水。 二、细则 1.努力学习安全操作知识，严格遵守各项规章制度。 2.认真执行交接班制度，接班前必须认真检查本岗位的设备及安全设施是否齐全、完好。 3.认真监盘、精心操作，严格执行工艺纪律，记录清晰、详实、整洁，字体一律采用仿宋字体。 4.按时认真巡检，发现缺陷及时处理，并做好记录。保持作业场所清
五、岗位操作程序 （1）开车前的检查工作 a.检查板换各夹紧螺栓有无松动，如有松动应均匀拧紧到要求的尺寸（0.6MP为4×n mm，n为换热片片数），拧紧时应保证两压紧板平行。 b.检查各机脚螺栓有无松动，法兰连接是否紧密。 c.检查泵盘车是否灵活，有无异常声响。对轮防护罩是否安全牢固。 d.确认电机电源已送上，接地线须牢固。 e.机组启动前各阀门均处于关闭状态。 （2）开车前的准备工作 a.与板换相连的热源、室外热网、采暖设备必须经施工安装验收合格后，现场整理清洁。 b.管道吹扫、冲洗、打压、试漏及调试工作结束。各辅助工程、安全设施、标识准备到位，运转设备具备启动条件。确认工况符合设计要求（参考铭牌参数，确认系统压力不能超过名牌标注的设计压力和设计温度） c.上岗人员经培训合格持证上岗并配备到位。 d.系统充水（软化水）。 e.向系统注水，投水系统。开启软水器入口门，缓慢开启软水器出口门向软水箱注水，把水位控制在水位计3/4位置。 f.开启补水泵入口门，启动补水泵，缓慢开启补水泵出口门向循环管
固定管板式换热器结构设计
固定管板式换热器的结构设计 摘要 换热器是化工、石油、动力、冶金、交通、国防等工业部门重要工艺设备之一，其正确的设置，性能的改善关系各部门有关工艺的合理性、经济性以及能源的有效利用与节约，对国民经济有着十分重要的影响。 换热器的型式繁多，不同的使用场合使用目的不同。其中常用结构为管壳式，因其结构简单、造价低廉、选材广泛、清洗方便、适应性强，在各工业部门应用最为广泛。 固定管板式换热器是管壳式换热器的一种典型结构，也是目前应用比较广泛的一种换热器。这类换热器具有结构简单、紧凑、可靠性高、适应性广的特点,并且生产成本低、选用的材料范围广、换热表面的清洗比较方便。固定管板式换热器能承受较高的操作压力和温度，因此在高温高压和大型换热器中，其占有绝对优势。 固定管板式换热器主要由壳体、换热管束、管板、前端管箱（又称顶盖或封头）和后端结构等部件组成。管束安装在壳体内，两端固定在管板上。管箱和后端结构分别与壳体两端的法兰用螺栓相连，检修或清洗时便于拆卸。换热器设计的优劣最终要看是否适用、经济、安全、运行灵活可靠、检修清理方便等等。一个传热效率高、紧凑、成本低、安全可靠的换热器的产生，要求在设计时精心考虑各种问题.准确的热力设计和计算，还要进行强度校核和符合要求的工艺制造水平。 关键词：换热器；固定管板式换热器；结构；设计
The Structural Design of Fixed Tube Plate Heat Exchanger Author : Chen Hui-juan Tutor : Li Hui Abstract Heat exchanger is one of the most important equipments which is used in the fields of chemical, oil, power, metallurgy, transportation, national defense industry. Its right setting and the improvements of performance play an important role in the rationality o technology, economy, energy utilization and saving, which has a very important impact on the national economy. The type of heat exchanger is various, the different use occasions and the purpose is are commonly used for the tube shell type structure, because of its simple structure, low cost and wide selection, easy to clean, strong adaptability, the most widely used in various industry departments. Fixed tube plate heat exchanger is a kind of typical structure of tube and shell heat exchanger, also is a kind of heat exchanger is applied more widely. This kind of heat exchanger has simple and compact structure, high reliability, the characteristics of wide adaptability, and the production of low cost, wide range of selection of materials, heat exchange surface cleaning more convenient. Fixed tube plate heat exchanger can operate under high pressure and temperature, therefore, the heat exchanger in high temperature and high pressure and large in its possession of absolute advantage. Fixed tube plate heat exchanger is mainly composed of shell, heat

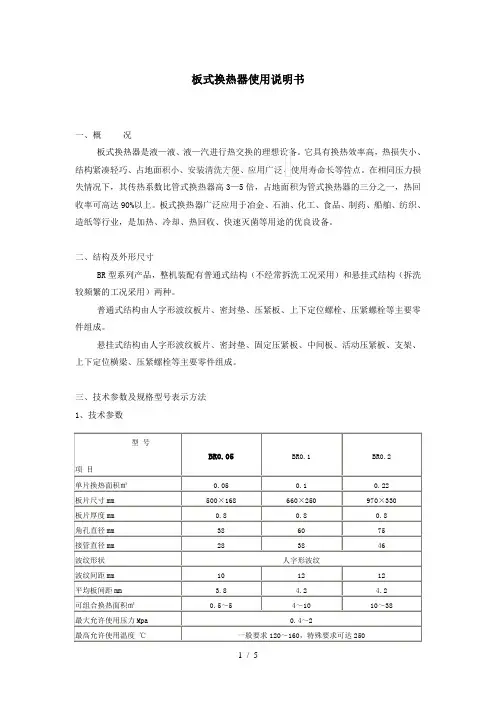

板式换热器使用说明书secret
