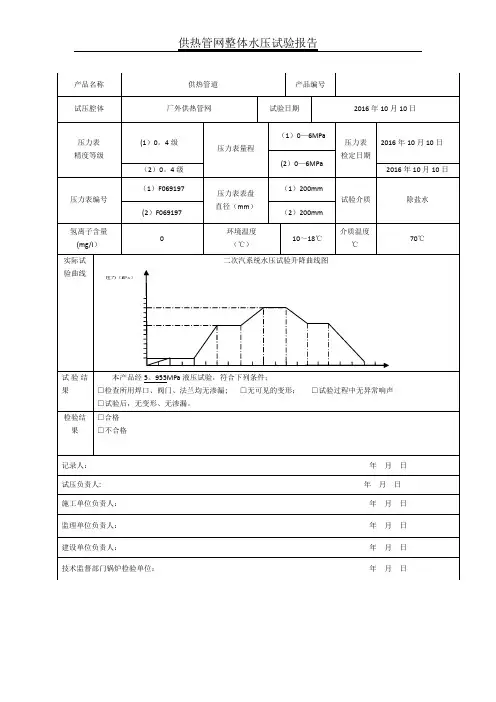

供热管网整体水压试验报告

给水管道水压试验方案

DN700给水管道水压试验方案一、试验管段： 1、DN700给水管道全部制作完毕，外观经检查全部合格，焊缝经无损检测全部合格后，按《给水排水管道工程施工及验收规范》进行水压试验。 2、试压管段：DN700，全长大约3000m。 3、用DN700的堵板将主管道两端堵上，用50T顶镐2个。二、试验注意事项： 1、水压实验应在规定场地进行，并应进行安全检查，非工作人员不准进入实验场地。 2、实验水应洁净，水温不低于15 ℃，最高温度不超过100℃。 3、压力表必须是两台量程相同且经校验合格并在有效期内，表盘直径不小于100，精度不低于1.5。表的量程为25 Mpa ， 4、压力表应安装在管段下游的端部易观察部位。三、试压要求：（一）准备工作 1、管道水压试验前，除接口处，管道两侧及管顶50cm范围内填埋。 2、做好水源引接及排水疏导路线的设计，如管段中有阀门，必须使于其处开启状态，严禁用阀门做堵板使用。 3、在管道的最高处安装排气孔。（二）注水 1、用消防带从水源管道排水阀处引水，应从管道的下游缓慢灌入。

2、排气孔出水后，将排气孔堵上。四、试验压力及升压要求 1、管道的工作压力为0.8MPa，管道强度试验压力为12.5 MPa。 2、待管道壁温与水温相同后，缓慢升压到试验压力12.5 MPa后，稳压10min，再将试验压降至0.8MPa设计压力，保持30 min，对所有焊接接头和连接部位进行检查，如有渗漏需泄压消除缺陷后重新试压。不准带压紧固螺栓，严禁带压带水进行补焊。检验员检查合格后并经有关人员确认后，方可卸压。 3、水压试验后，应及时将水排净。操作者做好记录，检验员出具报告。 4、排液时要把排气孔打开，缓慢放水，以防形成负压。 5、用消防带将水引至河滩。五、合格标准：压力不降，无渗漏为合格。六、水压试验合格进行冲洗 1、冲洗时，流速不得低于1.5m/s。 2、从排水管排出的水要引入可靠的排水井或沟中，排放管的截面积不得小于被冲洗管截面积的60％。排水时，要缓慢，不得形成负压。 3、管道的排水支管应全部冲洗。 4、水冲洗应连续进行，以排出的水色和透明度与入口水目测一致为合格。 5、当管道经水冲洗合格后暂不运行时，应将水排净，并应及时吹干。
