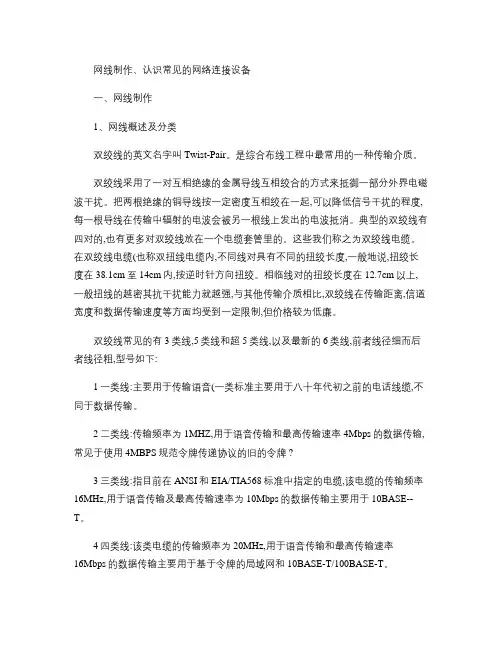

实训一、常见网络设备的认识与网线的制作

网络设备配置实训报告(DOCX 41页)

网络设备配置实训报告班级：网络331301班组别：第七组小组成员：刘闯陈泽蔡轩毛晨飞李慧敏李晓芃宋钰

《网络设备配置》课程实训任务书计算机信息系计算机网络专业网络331302 班课程实训评审标准（1）考勤与学习态度（20分）：（2）理论理解与实训报告内容（40分）：（3）实训步骤规范程度（20分）：（4）实训结果考核（20分）：小组成员成绩：指导教师评语：评阅人：评阅时间：

一、实习的任务按照计算机网络专业教学培养计划要求，学生在学完专业课《网络设备配置》课程后，应进行网络设备配置技术实训，其主要的任务是使学生深入理解并实践在本课程中所学的有关网络设备配置方面的基本概念、基本原理以及一些具体的实操配置应用实践，培养学生实际管理网络的能力，为学生毕业后的实际工作打好基础。二、实习的主要内容根据《网络设备配置》课程教学大纲，本实训的主要内容可分为如下三部分。 1．路由器配置实训 2．交换机配置实训 3．广域网配置实训三、实习时间分配

四、实习内容实验一PPP基本配置与认证实验目的 ●实验目的 ?串行链路上的封装概念。 ?PPP封装。 ?掌握PAP认证特点和配置方法。 ?掌握CHAP认证特点和配置方法。 ●实验过程和主要步骤步骤一：路由器基本配置路由器A： A(config)#interface F0/0 A(config-if)#ip address 192.168.1.1

255.255.255.0 A(config-if)#no shutdown A(config)#interface Serial2/0 A(config-if)#ip address 10.10.10.2 255.255.255.252 A(config-if)#no shutdown 路由器B： B(config)#interface Serial2/0 B(config-if)#ip address 10.10.10.1 255.255.255.252 B(config-if)#clock rate 64000 B(config)#interface Serial3/0 B(config-if)#ip address 20.20.20.21 255.255.255.252 B(config-if)#clock rate 64000 B(config-if)#no shutdown 路由器C： C(config)#interface Serial3/0 C(config-if)#ip address 20.20.20.22 255.255.255.252 C(config-if)#no shutdown C(config)#interface FastEthernet0/0 C(config-if)#ip address 192.168.2.1
