车载逆变器说明
【概况】
逆变器专为中小型用电器生产的逆变器，它是目前最先进的直流——交流转换产品之一。将车辆提供的12V直流电转变为通常使用的220V交流电，广泛应用于各种电器设备，如：手机、笔记本电脑、相机、摄相机、剃须刀、空气清新机、电流充电器、电视机、冰箱、空调等电器。是车族、白领、野外作业、旅游、移动办公、专用车的必备品，成功解决车内用电的问题。逆变器品质优良、设计精巧、安全可靠、使用方便，是您的汽车生活的理相伴侣。
一、说明:
输入：12V直流
输出：220V交流
体积小、重量轻、环保无噪音、免维护；
提供低电压保护；
对用电器提供过流、过压及短路保护；
转换效率高达90%，有较高的瞬间启动功能；
用于汽车、轮船、太阳能发电、风力发电、移动办公、邮电通讯、公安、抢险等；
外置式保险丝，重起安全可靠
一个能将家移到车上的神奇产品
一个能让你感觉项在家里一样方便的专利产品电源逆变器（车载电源）是一种能够将DC12V或DC24V 直流电转换为和市电相同的AC220V交流电，通过插在点烟器插座上可以随时为您的笔记本电脑、手机、数码相机、数码摄像机、游戏机、风筒、便携式DV D等提供220V供电服务。2000W的甚至能带动微波炉、空调等大功率电器。
在国内有些用户为图方便将一些DC直流电器如：手机、笔记本电脑、PDA等在车上不使用自身配的22 0V电源而配上简易转接器直接插到点烟器上，这样是不对的，汽车的电瓶电压不稳，直接取电可能会烧毁电器很不安全而且会大大影响电器使用寿命，因为原厂配的220V电源是厂家专为其电器设计的，有极好的稳定性。
在国外几乎每辆汽车的工具箱中都能找有汽车逆变器，他们的车可以不贴膜、可以没有倒车雷达、可以没有车载免提，但一定不能没有它，因为它的用处太
大了，有了它，您的汽车就变成了您家的市电插座板，您可以随意使用您以前在车上无法使用的电器了。那些在车里使用电器的诸多局限，将不复存在，有了它您将真正享受“与家同行，与世界相通”的感觉。工作不再单调，乐趣不再单一。
车载逆变器电路先进，具有过载、过压、超温、短路时的自动保护，铝合金外壳坚固美观轻巧，并配送汽车点烟器插头，方便实用。产品做工精良、质量可靠。95％出口，特别适合笔记本电脑在车上连续使用。适用于大众系列等点烟器内置的车型
二技术参数
【产品规格】DC12V输入,AC220V输出,
【产品类别】车载逆变器,车载逆变电源,逆变器,逆变电源
【技术参数】
输入电压：DC10-15V
输出电压：AC220+/-5%
输出频率：50HZ+/-3
保险丝: 10A/15A/20A/40A/70A
低压警报（空载）：DC 10.4- 11.0V
低压关闭电压(空载）: DC 9.7- 10.3V
高压关闭电压(空载）: DC 14.5- 15.5V
无负载损耗：<0.3A
转换效率：>90%
持续输出功率：500W
最大瞬间功率：1000W
输出波形: 修正正弦波
【实用范围】办公设备笔记本电脑、移动电话、打印机、显示器
【家用电器】电视机、录象机、音响、DVD、VCD 及电冰箱
【郊外旅游】野外照明、微波炉、烹饪等
【户外作业】电动工具，车辆求援，抢险救灾，商业促销等
【休闲娱乐】手机、PDA、数码摄象机、数码相机、电池充电及GPS卫星导航等
【产品特点】
1、采用进口元器件制造，先进的电路设计，使得逆变器的转换效率高达90%
严格生产质量管理体系，现代化流水生产，保证了产品质量。
2、产品规格齐全，针对国内外不同的标准，产品分为美国、英国、法国及日
本等几大系列产品，也可以根据客户需求来设计。
3、内部保护电路防止了电脉冲或电压波动的影响，能承受压缩机、电视显示器
等冲击功率较大的用电器安全启动，电源开关可彻底切断内部电路，断后可保
护电瓶不受损坏。
4、自我保护设计，当电压低于10V时，就会自动关闭，保证了蓄电池有足够的电能
启动车辆。
5、过热或过载时会自动关闭；恢复正常后又会自动启动。
6、工作时无噪音，正常使用可运行多年不需维护。
7、输入输出方式多样：12V输入、24V输入、点烟器输入、电瓶直接输入；220V交流输出、110V交流输出等，完全能满足国内外用户对交流用电的需求。
8、产品采用铝合金外壳，高压等离子镀钛表面工艺，硬度高、化学成分稳定、抗氧化、
外形美观。
光伏离网逆变器并机典型设计
光伏离网逆变器并机典型设计GrOWan古湍巨特 TOP3 全球单相逆变器 IlIIl 在一些无电地区，安装光伏离网储能系统，比采用油机发电，更经济和环保。相对于 并网系统，离网系统较为复杂，需考虑用户的负载、用电量、当地的天气情况，特别 是负载情况多样化，有像水泵类的感性负载、也有像电炉类的阻性负载，有单相，也 有三相。对于大于IOkW 的光伏离网系统，可以采用单机或者多机并联的方式，但各 有其优缺点。 本文主要介绍采用多台离网逆变器搭建的中大功率光伏离网系统设计方法。 古瑞瓦特离网控制逆变一体SPF5000TL HVM 机型，最多支持6台并机，可以搭建 30kW以内的光伏离网系统。既可组成30kW的单相系统，还可组成30kW的三相系统。考虑到三相负载不一定均衡，6台逆变器组成三相系统时，还有多种配置方法，如222、321、411等，可以应对不同场景的用户需要。下表是一个用户的实际负载
情况和用电情况。 这个系统较特殊，有单相负载与三相负载两种，且三相不平衡。我们根据负载的分布， 先进行逆变器选型设计，系统总负载功率是24kW ,用户表示，不会所有的负载都同 时运行，最大功率在20kW 左右，因此设计采用6台5kW 单相离网逆变器，A相用 3台共15kW，B相用2台共IOkW，C相用1台共5kW，构成一个30kW 三相不平衡的离网系统。单相逆变器输出有两根线：相线和零线，6台逆变器的零线全接在 一起，3台逆变器的相线接在A相，2台逆变器的相线接在B相，1台逆变器的相线 接在C相。 多台逆变器并联，每台机还需连接通信线，A相的3台机均流线接在一起，B相的2 台机均流线接在一起，连接完线，再接上蓄电池，关闭输出断路器，在面板上设置逆 变器的相位，SPF5000进入设置第23项，A相的3台机设为3P1，B相的2台机设为3P2，C相的1台机设为3P3 ,设置完成，便可运行。
逆变器特性说明书
宝丰SGI-500KTL逆变器保护定值单 型号SGI-500KTL 厂家：江苏宝丰新能源科技有限公司 保护名称 保护定值 脱扣时间 保护方式及恢复时间 直流软过压 ≥DC950V 0.05s 自动脱开电网，逆变器停机并报警，故障消失自动恢复，连续3次，需重新上电。直流欠压 ≤DC420V 0.05s 自动脱开电网，逆变器待机。 直流输入过流 ≥1250A 0.05S 自动脱开电网，逆变器停机并报警，故障消失自动恢复，连续五次，需要重新上电交流输出过流 ≥1200A
0.05S 自动脱开电网，逆变器停机并报警，故障消失自动恢复，连续五次，需要重新上电交流电压过压 ≥172V（相电压） 0.05S 自动脱开电网，逆变器停机并报警，电网恢复正常，20S后自动恢复并网 交流电压欠压 ≤132V（相电压） 0.05S 自动脱开电网，逆变器停机并报警，电网恢复正常，20S后自动恢复并网 交流电压过频 ≥50.5Hz 0.05S 自动脱开电网，逆变器停机并报警，电网恢复正常，20S后自动恢复并网 交流电压欠频 ≤48Hz 0.05S 自动脱开电网，逆变器停机并报警，电网恢复正常，20S后自动恢复并网 交流电压缺相 电网缺相
0.05S 自动脱开电网，逆变器停机并报警，电网恢复正常，20S后自动恢复并网 散热器过温保护 ≥95℃ 0.05S 当散热器温度≥90℃，进行温度降载，散热器温度≥95℃，逆变器停机并报警；当散热器温度≤40，逆变器自动恢复并网 三相电流不平衡 ≥100A（三相最大差值） 0.05S 自动脱开电网，逆变器停机并报警，20s后逆变器重启，连续五次，需要重新上电 交流直流分量 ≥5A 0.05S 自动脱开电网，逆变器停机并报警，20s后逆变器重启，连续五次，需要重新上电 电抗温控开关 ≥160℃ 0.05S 自动脱开电网，逆变器停机并报警，20s后逆变器重启，连续五次，需要重新上电 网流过载
车载逆变器说明
【概况】 逆变器专为中小型用电器生产的逆变器，它是目前最先进的直流——交流转换产品之一。将车辆提供的12V直流电转变为通常使用的220V交流电，广泛应用于各种电器设备，如：手机、笔记本电脑、相机、摄相机、剃须刀、空气清新机、电流充电器、电视机、冰箱、空调等电器。是车族、白领、野外作业、旅游、移动办公、专用车的必备品，成功解决车内用电的问题。逆变器品质优良、设计精巧、安全可靠、使用方便，是您的汽车生活的理相伴侣。 一、说明: 输入：12V直流 输出：220V交流 体积小、重量轻、环保无噪音、免维护； 提供低电压保护； 对用电器提供过流、过压及短路保护；
转换效率高达90%，有较高的瞬间启动功能； 用于汽车、轮船、太阳能发电、风力发电、移动办公、邮电通讯、公安、抢险等； 外置式保险丝，重起安全可靠 一个能将家移到车上的神奇产品 一个能让你感觉项在家里一样方便的专利产品电源逆变器（车载电源）是一种能够将DC12V或DC24V 直流电转换为和市电相同的AC220V交流电，通过插在点烟器插座上可以随时为您的笔记本电脑、手机、数码相机、数码摄像机、游戏机、风筒、便携式DV D等提供220V供电服务。2000W的甚至能带动微波炉、空调等大功率电器。 在国内有些用户为图方便将一些DC直流电器如：手机、笔记本电脑、PDA等在车上不使用自身配的22 0V电源而配上简易转接器直接插到点烟器上，这样是不对的，汽车的电瓶电压不稳，直接取电可能会烧毁电器很不安全而且会大大影响电器使用寿命，因为原厂配的220V电源是厂家专为其电器设计的，有极好的稳定性。 在国外几乎每辆汽车的工具箱中都能找有汽车逆变器，他们的车可以不贴膜、可以没有倒车雷达、可以没有车载免提，但一定不能没有它，因为它的用处太
逆变器的基本知识
浅谈光伏发电系统用逆变器的基本知识 逆变器的概念 通常，把将交流电能变换成直流电能的过程称为整流，把完成整流功能的电路称为整流电路，把实现整流过程的装置称为整流设备或整流器。与之相对应，把将直流电能变换成交流电能的过程称为逆变，把完成逆变功能的电路称为逆变电路，把实现逆变过程的装置称为逆变设备或逆变器。 现代逆变技术是研究逆变电路理论和应用的一门科学技术。它是建立在工业电子技术、半导体器件技术、现代控制技术、现代电力电子技术、半导体变流技术、脉宽调制（ＰＷＭ）技术等学科基础之上的一门实用技术。它主要包括半导体功率集成器件及其应用、逆变电路和逆变控制技术３大部分。 逆变器的分类 逆变器的种类很多，可按照不同的方法进行分类。 １．按逆变器输出交流电能的频率分，可分为工频逆变器、中频逆器和高频逆变器。工频逆变器的频率为５０～６０Ｈｚ的逆变器；中频逆变器的频率一般为４００Ｈｚ到十几ｋＨｚ；高频逆变器的频率一般为十几ｋＨｚ到ＭＨｚ。 ２．按逆变器输出的相数分，可分为单相逆变器、三相逆变器和多相逆变器。３．按照逆变器输出电能的去向分，可分为有源逆变器和无源逆变器。凡将逆变器输出的电能向工业电网输送的逆变器，称为有源逆变器；凡将逆变器输出的电能输向某种用电负载的逆变器称为无源逆变器。 ４．按逆变器主电路的形式分，可分为单端式逆变器，推挽式逆变器、半桥式逆变器和全桥式逆变器。 ５．按逆变器主开关器件的类型分，可分为晶闸管逆变器、晶体管逆变器、场效应逆变器和绝缘栅双极晶体管（ＩＧＢＴ）逆变器等。又可将其归纳为“半控型”逆
变器和“全控制”逆变器两大类。前者，不具备自关断能力，元器件在导通后即失去控制作用，故称之为“半控型”普通晶闸管即属于这一类；后者，则具有自关断能力，即无器件的导通和关断均可由控制极加以控制，故称之为“全控型”，电力场效应晶体管和绝缘栅双权晶体管（ＩＧＢＴ）等均属于这一类。 ６．按直流电源分，可分为电压源型逆变器（ＶＳＩ）和电流源型逆变器（ＣＳＩ）。前者，直流电压近于恒定，输出电压为交变方波；后者，直流电流近于恒定，输也电流为交变方波。 ７．按逆变器输出电压或电流的波形分，可分为正弦波输出逆变器和非正弦波输出逆变器。 ８．按逆变器控制方式分，可分为调频式（ＰＦＭ）逆变器和调脉宽式（ＰＷＭ）逆变器。 ９．按逆变器开关电路工作方式分，可分为谐振式逆变器，定频硬开关式逆变器和定频软开关式逆变器。 １０．按逆变器换流方式分，可分为负载换流式逆变器和自换流式逆变器。 逆变器的基本结构 逆变器的直接功能是将直流电能变换成为交流电能 逆变装置的核心，是逆变开关电路，简称为逆变电路。 该电路通过电力电子开关的导通与关断，来完成逆变的功能。电力电子开关器件的通断，需要一定的驱动脉冲，这些脉冲可能通过改变一个电压信号来调节。产生和调节脉冲的电路。通常称为控制电路或控制回路。逆变装置的基本结构，除上述的逆变电路和控制电路外，还有保护电路、输出电路、输入电路、输出电路等，如图２所示。 逆变器的工作原理。
KHF系列1~3KVA逆变器说明书v1.1
用户指南 KHF系列1~3KVA 并联逆变器 （资料版本V1.0） 深圳市科奥信电源技术有限公司
Shenzhen Keaoxin PowerSupply Technology Co.,Ltd. 本手册为1~3KVA功率等级的KHF逆变器提供必要的安装，操作和维护技术信息。请务必在操作KHF机器之前阅读此手册，并请妥善保手册予备用。手册分为两个部分： 第一部分—KHF逆变器介绍这部分介绍单相逆变器KHF系列，包括系统概述、内部组成、选型描述，及系统规格。 第二部分—典型应用此部分分别介绍单机系统、单相并机系统、三相并机组合系统的说明及配置第三部分—安装和操作此部分介绍KHF逆变器的安装和操作信息，包括系统的总的描述，其组成部分，及其功能，指示控制器的功能描述；以及在正常、应急和维护操作条件下的操作顺序。 声明：由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符，敬请谅解。如需查询产品的更新情况，请联系厂商。
目录 第一部分 KHF逆变器介绍 (1) 1.1简述 (1) 1.2产品命名方法 (1) 1.3产品机型特性 (1) 1.4主要技术参数 (2) 1.5前面板控制 (3) 1.5.1逆变器的前面板 (3) 1.5.2数字化LCD （液晶）显示 (4) 1. 6 后面板控制 (5) 1.7 机械规格 (7) 1.7.1重量 (7) 1.7.2结构尺寸 (7) 1.8 环境条件 (9) 1.8.1工作温度 (9) 1.8.2非工作温度 (9) 1.8.3工作湿度 (9) 1.8.4运行高度 (9) 1.8.5噪声 (9) 1.8.6冷却 (9) 第二部分...典型应用 (10) 2.1单机系统 (10) 2.1.1系统说明 (10) 2.1.2系统配置 (10) 2.2单相并机系统 (11) 2.2.1系统说明 (11) 2.2.2系统配置 (12) 2.3三相组合系统 (13) 2.3.1系统说明 (13) 2.3.2系统配置 (14) 第三部分...安装说明及操作. (15) 3.0 简介 (15) 3.1接收 (15) 3.2储存 (15) 3.3安装前准备 (15) 3.4安装 (15) 3.4.1 位置选择 (15) 3.4.2环境温度 (15) 3.4.3冷却 (15) 3.4.4固定和线的位置选择 (15) 3.4.5接地 (15) 3.4.6逆变器连接 (16) 3.5逆变器运行 (16)
工频逆变器说明书
工频纯正弦波逆变器 说明书
目录 目录 (2) 一．特点 (3) 二．面板说明 (4) 三．技术参数 (5) 四．安装 (6) 1．连接示意图 (6) 2．使用导线平方数 (6) 3．安装指南 (7) 4．远程控制安装 (7) 五．蓄电池类型选择 (8) 六．工作原理 (9) 1．充电阶段解释 (9) 2．充电曲线图 (9) 七．使用说明 (10) 八．应用领域 (10) 1．家庭娱乐 (10) 2．家庭设备 (11) 3．办公设备 (11) 4．照明设备 (12) 九．状态指示及故障对照表 (12)
一．特点 ●安静，高效率运作 ●前面板LED指示灯和可调开关选择器 ●可选设置铅酸电池，胶体电池，或玻璃纤维隔板（AGM）电池 ●70A自动三阶段充电（大电流充电，吸收，和浮充） ●快速开关（栅板到电池和电池栅板）的备用电源 ●较低的闲置电流（小于1瓦）能和发动机一致,在没有负载情况下 节约能源. ●在极端环境条件下具有持久的寿命 ●高负载能力可以承担比较大的负载,在过载情况下能稳定处理电 路板形涂层可以保护他们免遭腐蚀及提高使用寿命和可靠性 ●持久的粉末涂层，耐腐蚀钢底盘,具有防水功能 ●保护功能: a)过电压和低电压保护 b)高温保护 c)自动过载保护 d)短路保护
二． 面板说明 正面面板 交流输出端面板 市电输入零线 市电输入火线 机器输出地线 市电输入地线 机器输出零线 机器输出火线 远程指示灯
三． 技术参数 输入波形 正弦波(实用工具或发电机) 标称输入电压 120V 230V 低压跳闸 90V ±4% 184V/154V ±4% 低压重启 100V ±4% 194V/164V ±4% 高压跳闸 140V ±4% 253V ±4% 高压重启 135V ±4% 243V ±4% 交流最大输入电压 150V 270V 额定输入频率 50Hz/60Hz(自动检测) 低频跳闸 47Hz-50Hz, 57Hz-60Hz 高频跳闸 55Hz-50Hz, 65Hz-60Hz 输出波形 与输入波形相同（旁路模式） 过载保护 断路器 短路保护 断路器 转换开关额定值 30安培/40安培 在线转换式转换效率 95%以上 线传输时间 10ms (标准) 旁路无电池连接 是 旁路最大电流 30安/40安 旁路过载电流 35安/45安（报警） 逆变器规格/输出 输出波形 纯正弦波 持续输出功率 1000W 2000W 3000W 4000W 5000W 6000W 持续输出功率 1000V A 2000V A 3000V A 4000V A 5000V A 6000V A 功率因数 0.9-1.0 输出电压调节 ±10% rms 输出频率 50Hz ±0.3Hz 60Hz ±0.3Hz 额定效率 大于88% 峰值额定值 3000 6000 9000 12000 15000 18000 短路保护 是 ， 故障后十秒 接蓄电池端面板 直流输入负极 直流输入正极
奥舒尔P13型车载逆变器评测
奥舒尔P13型车载逆变器评测 奥舒尔(OZIO)车载逆变器生产厂商是亚美斯电子科技有限公司。P13型号的车载逆变器解剖分析有以下特征： （1）外观尺寸：110×72×22mm；重量：208g，属于轻便小巧型逆变器； （2）线路板的布局高低电压独立分隔排布，而且隔离距离符合国际通用的5MM以上标准，是目前在紧凑型逆变器设计中极少数能做到的线路布局； （3）散热系统采用对流和传导技术，风机是台湾生产的超小型高速风机，风量比大陆产同类型的高1/3，散热效果有明显的改善，有效地降低功率损耗；开始工作时风扇不转，随着内部温度上升到45°C时才开始转动，而且温度越高转动速度越快，这样既能节能又能延长风机寿命，同时降低产品运行时的温度，是比较独特的设计； （4）外壳采用德国拜耳特殊的耐高温塑料，是目前极少数采用塑料外壳的产品之一，因为这需要散热设计要求相当高； （5）插座专门针对国内大陆市场的标准设计，不需要转换插座就能直接插国标的三脚插头，是目前国内唯一在超薄型逆变器中首先采用中国国标插座设计的逆变器； （6）电源输出是210-230V之间，平均值为223V，频率是48-52Hz，平均值为49.5Hz，符合中国用电规范，值得一提的是目前市面上一些逆变器是以美规和欧规的标准设计，输出频率60Hz，不符合我国的用电标准。 （7）在25°C常温环境下，峰值输出达到152W, 连续工作输出125-135W之间，无负载时电流大约在285mA左右。 （8）电池电压在11-15V时逆变器能正常工作，当输入电压降到10.6V时逆变器开始低压报警，电压再降到10V时逆变器自动关闭；同样，当电压升到14.8V 时逆变器开始高压报警，电压再升到15.2V时逆变器自动关闭； （9）当逆变器内部温度升到65℃时，逆变器的过热保护电路开始工作，自动关闭逆变器； （10）用示波器检测输出波形为方波，是修正正弦波； （11）宽频辐射干扰测试频率范围30MHz-1GHz，标准为60dBuV/m，水平测试结果：平均值为18.7dBuV/m，峰值为45.7dBuV/m；垂直测试结果：平均值为15.7，峰值为57.2dBuV/m；宽频辐射干扰未超出标准范围； （12）窄频辐射干扰水平和垂直方向均未录得辐射干扰； （13）电磁辐射抗扰度20-200MHz / 60mA的电磁波在距离150毫米的范围内对产品进行干扰，结果逆变器工作正常，未发现异常现象；200-800MHz / 30volts/m的电磁波在距离1000毫米的范围内对产品进行干扰，结果逆变器工作正常，未发现异常现象；800-2000MHz / 30volts/m的电磁波在距离1000毫米的范围内对产品进行干扰，结果逆变器工作正常，未发现异常现象；
30kw逆变器使用说明书
用户手册 WI300-240-CM01 离网型纯正弦波逆变器
版本：3.0
目录 一、安全说明 0 1.1 使用安全 0 1.2 维护安全 0 二、产品概述 (1) 三、产品结构 (1) 3.1 产品结构示意图 (1) 3.2 LCD显示界面 (2) 四、设备原理框图 (3) 五、产品安装 (4) 5.1 安装流程 (4) 5.2 安装细节说明 (5) 5.3 环境选择 (6) 5.4 电气连接 (7) 5.4.1 逆变器与蓄电池组相连接 (7) 5.4.2 逆变器与用电负载相连接 (8) *5.4.3 逆变器与市电电网相连接 (10) 六、故障排除 (11) 七、质保与售后服务 (12) 八、质保与售后服务 (13)
用户手册中带有*内容为具有市电互补功能产品的使用说明。
一、安全说明 1.1使用安全 本手册中使用安全标志，强调潜在的安全风险和重要的安全信息，如果操作不当可能导致人身伤害或设备损坏。 严禁在有易燃性、易爆性气体或物品的环境下使用，谨防火焰和火花； 无论在何种工作状态下，请勿带电拆除或连接设备连线，以免发生危险； 逆变器输出禁止与市电电网相连接，使用前要做到市电线路与逆变器线路隔 离，否则将严重损坏逆变器。 应安装在儿童触摸不到的位置，以确保儿童安全。 逆变器检修或维护时，在拆除相关连接线后必须等待超过10分钟时间间隔方 可打开设备盖板，防止逆变器电容器件存储的电荷对人身造成电击伤害。 使用过程中请勿用杂物阻塞设备的散热孔，确保良好的通风和散热； 若设备发生保护报警，禁止立刻重启设备，应按照故障分析内容查明原因且 修复后再次开机使用。 1.2维护安全 蓄电池组虚接或损坏是造成设备出现故障的主要因素之一。建议您每两周定
逆变器使用说明书

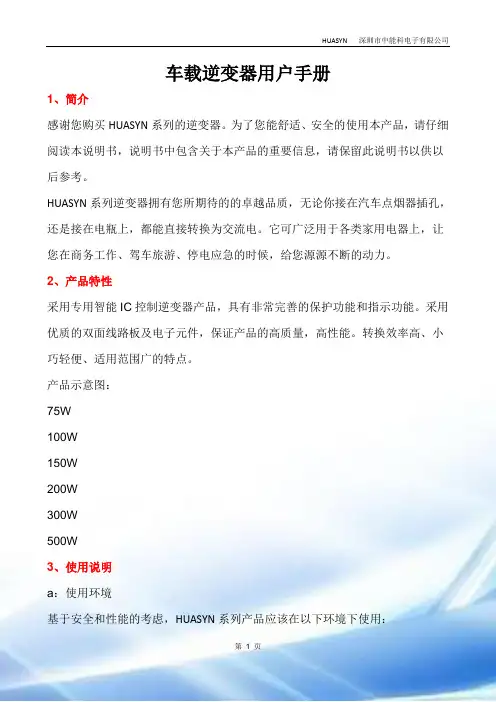

车载逆变器用户手册 1、简介 感谢您购买HUASYN系列的逆变器。为了您能舒适、安全的使用本产品，请仔细阅读本说明书，说明书中包含关于本产品的重要信息，请保留此说明书以供以后参考。 HUASYN系列逆变器拥有您所期待的的卓越品质，无论你接在汽车点烟器插孔，还是接在电瓶上，都能直接转换为交流电。它可广泛用于各类家用电器上，让您在商务工作、驾车旅游、停电应急的时候，给您源源不断的动力。 2、产品特性 采用专用智能IC控制逆变器产品，具有非常完善的保护功能和指示功能。采用优质的双面线路板及电子元件，保证产品的高质量，高性能。转换效率高、小巧轻便、适用范围广的特点。 产品示意图： 75W 100W 150W 200W 300W 500W 3、使用说明 a：使用环境 基于安全和性能的考虑，HUASYN系列产品应该在以下环境下使用： 干燥：不能浸水或淋雨
