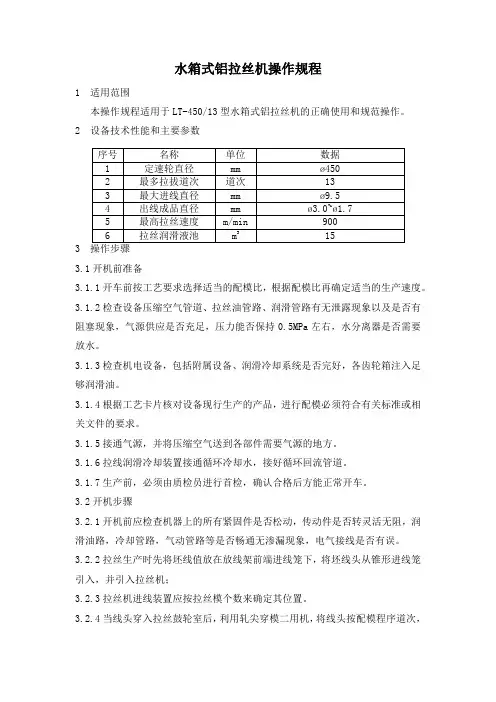

水箱式铝拉丝机操作规程

1 适用范围

本操作规程适用于LT-450/13型水箱式铝拉丝机的正确使用和规范操作。

2 设备技术性能和主要参数

3.1开机前准备

3.1.1开车前按工艺要求选择适当的配模比，根据配模比再确定适当的生产速度。

3.1.2检查设备压缩空气管道、拉丝油管路、润滑管路有无泄露现象以及是否有阻塞现象，气源供应是否充足，压力能否保持0.5MPa左右，水分离器是否需要放水。

3.1.3检查机电设备，包括附属设备、润滑冷却系统是否完好，各齿轮箱注入足够润滑油。

3.1.4根据工艺卡片核对设备现行生产的产品，进行配模必须符合有关标准或相关文件的要求。

3.1.5接通气源，并将压缩空气送到各部件需要气源的地方。

3.1.6拉线润滑冷却装置接通循环冷却水，接好循环回流管道。

3.1.7生产前，必须由质检员进行首检，确认合格后方能正常开车。

3.2开机步骤

3.2.1开机前应检查机器上的所有紧固件是否松动，传动件是否转灵活无阻，润滑油路，冷却管路，气动管路等是否畅通无渗漏现象，电气接线是否有误。

3.2.2拉丝生产时先将坯线值放在放线架前端进线笼下，将坯线头从锥形进线笼引入，并引入拉丝机；

3.2.3拉丝机进线装置应按拉丝模个数来确定其位置。

3.2.4当线头穿入拉丝鼓轮室后，利用轧尖穿模二用机，将线头按配模程序道次，

逐道轧尖、穿模、引拔操作，逐道引拔长度按实际所需长度测定。

3.2.5挂模操作时可启用脚踏开关点动电机慢速运转，将线逐道在塔轮上卷绕2-3圈，导轮上不需卷绕，拉丝模应装入模座槽内，最后一模穿出后，将线头在定速轮上卷绕2-3圈，将线经涨力架，引卷到收线工字轮盘上。

3.2.6拉丝挂模程序操作完成后，先开冷却润滑阀门待冷却液至浸末液面后方可启动带年纪运行。

3.2.7停机后，应及时清理设备，上油保养，关闭水、电、气路开关阀门。

3.3质量控制

3.3.1铝杆上车前认真核对，使用经质检科检验合格的铝杆。

3.3.2铝杆焊接要光滑牢固。

3.3.3经常巡视设备，测量线径和观察线材表面情况，发现润滑不良和线模磨损及时调整。

3.3.4主电机和定速轮电机及拉线速度同步及恒张力收线，发现不同步或张力不恒定应及时给予调整，排线要求整齐。

3.3.5拉丝鼓轮磨损后，可以内外面调换使用，两面均磨损后可以更换拉丝轮圈。

3.4班后操作

3.4.1自检合格的产品必须挂上符合要求的合格标签，一律不得塞进盘线里，按指定地点整齐堆放。

3.4.2下班后所有气缸应处于非工作状态，外伸的活塞杆必须擦亮。

3.4.3清理好工作现场，擦试干净设备，做好交接班记录。

4 紧急情况处理

4.1熟悉急停按钮的位置，发生需要紧急停车的人身、设备伤害事故时，应在最短的时间内按动紧急停车按钮，按安全预案妥善处理并汇报当班领导。

4.2紧急停车对设备危害很大，只能在危及人身安全、设备安全时使用，严禁在正常开机状态下使用。

4.3熟悉灭火器、消防水箱位置，会正确使用灭火器和消防栓，发生火灾时，在最短时间内使用灭火器、消防栓灭火，并向当班领导汇报。

5安全注意事项

5.1非本岗位操作工未经批准不得操作本机，任何人不准随意拆掉或放宽安全保

护装置等；

5.2点动开关保持灵敏，不使用时应放置在隐蔽处，以防止误触发。

5.3使用穿模机时，手不得放在穿模机转动部份，也不得放在穿模机滚筒上，穿

模机使用结束后必须及时关闭电源。

5.4接头时必须戴好防护眼镜，防止火花飞出伤人。

5.5设备运转时，禁止进行设备润滑检修和擦拭，禁止在设备上存放任何东西和

杂物，谨防卷入设备，造成事故。

5.6禁止使用芯子松动或损坏的盘具。上盘时应将顶针顶牢、保险销子旋紧、关

上防护栏再开车，收线盘前后禁止站人。

5.7换盘时，设备停稳后方可操作，下盘时做好防护措施并看清前面有无往来人

或物件妨碍，防止压伤等事故发生。

5.8拉丝机在开机过程中，遇有磨擦而生出的明火，必须手工及时扑灭，如手工

无法扑灭时，必须先停车切断电源，再使用灭火器对准火焰根部正确扑灭，严禁使用水浇方法扑灭，防止触电。使用后的灭火器必须及时放到指定地点，并书面上报车间办公室。

6 当班期间严格按照《设备维护保养规程》做好设备的日常维护保养工作，主要维护保养工作如下：

6.1机器经使用2-3个月后，应更换润滑液，并每年1-2次定期检查和保养，特别要注意各传动部件的滚动轴承、油封是否有摩擦现象，如有摩擦，应及时更换。

6.2二塔轮轴的滚动轴承是径向推动轴承，本机设计是可调的，使用一段时间后应进行调整。

6.3滚动轴承及油封如发现有磨损现象应及时更换。

6.4塔轮使用到一定时间后，轮面必然会有磨损甚至起沟槽现象，如要进行车加工修复，应按整套塔轮标准尺寸同一比例计算确定，否则会引起配模不当而产生断丝现象。

7 接班时，必须面对面交接，交班人员应将设备当班运行情况详细告知接班

人员，接班人员应在交接班记录上签字认可。交接内容至少应包括以下项目：设备运转的异常情况，设备润滑情况，原有缺陷变化，运行参数的变化，故障及处理情况等。
