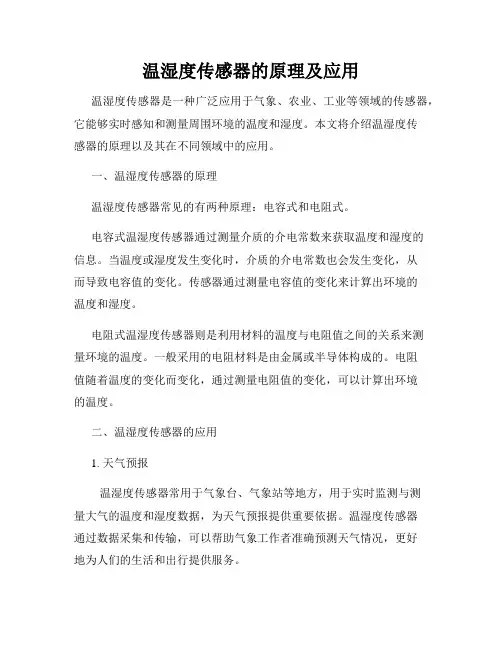

温湿度传感器原理剖析

课程名称：_传感器原理与应用_项目名称：_温湿度传感器的使用_

1注：1、实验准备部分包括实验环境准备和实验所需知识点准备。

2、若是单人单组实验，同组成员填无。

图1

总线空闲状态为高电平,主机把总线拉低等待DHT11响应,主机把总线拉低必须大于18毫保证DHT11能检测到起始信号。DHT11接收到主机的开始信号后,等待主机开始信号结束,然后发送80us低电平响应信号.主机发送开始信号结束后,延时等待20-40us后, 读取DHT11的响应信号,主机发送开始信号后,可以切换到输入模式,或者输出高电平均可, 总线由上拉电阻

图

总线为低电平,说明DHT11发送响应信号,DHT11发送响应信号后,再把总线拉高80us,备发送数据,每一bit数据都以50us低电平时隙开始,高电平的长短定了数据位是0还是1.

见下面图示.如果读取响应信号为高电平,则DHT11没有响应,请检查线路是否连接正常

后一bit数据传送完毕后，DHT11拉低总线50us,随后总线由上拉电阻拉高进入空闲状态。

1 2 3 4

9、DHT11引脚说明

Pin 名称注释

1 VDD 供电3－5.5VDC

2 DATA 串行数据，单总线

3 NC 空脚，请悬空

4 GND 接地，电源负极10、焊接信息

2注：实验过程记录要包含实验步骤，页码不够可自行添加。

实验操作成绩（百分制）__________ 实验指导教师签字：__________

实验报告成绩（百分制）__________ 实验指导教师签字：__________

3注：1、实验小结应包含实验所需知识点和实验方法的总结，实验心得体会等。

2、分组实验需包含同组讨论内容。

传感器技术原理试题库(包含答案)

一、填空题（每题3分） 1、传感器静态性是指传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传感器的静态特性。 2、静态特性指标其中的线性度的定义是指。 3、静态特性指标其中的灵敏度的定义是指。 4、静态特性指标其中的精度等级的定义式是传感器的精度等级是允许的最大绝对误差相对于其测量范围的百分数，即A ＝ΔA/Y FS ＊100％。 5、最小检测量和分辨力的表达式是。 6、我们把叫传感器的迟滞。 7、传感器是重复性的物理含意是。 8、传感器是零点漂移是指。 9、传感器是温度漂移是指。 10、传感器对随时间变化的输入量的响应特性叫传感器动态性。 11、动态特性中对一阶传感器主要技术指标有时间常数。 12、动态特性中对二阶传感器主要技术指标有固有频率、阻尼比。 13、动态特性中对二阶传感器主要技术指标有固有频率、阻尼比。 14、传感器确定拟合直线有切线法、端基法和最小二乘法 3种方法。 15、传感器确定拟合直线切线法是将过实验曲线上的初始点的切线作为按惯例直线的方法。 16、传感器确定拟合直线端基法是将把传感器校准数据的零点输出的平均值a 0和滿量程输出的平均值b 0连成直线a 0b 0作为传感器特性的拟合直线。 17、传感器确定拟合直线最小二乘法是用最小二乘法确定拟合直线的截距和斜率从而确定拟全直线方程的方法。 18、确定一阶传感器输入信号频率范围的方法是由一阶传感器频率传递函数 ω(jω)=K/(1+jωτ),确定输出信号失真、测量结果在所要求精度的工作段，即由B/A=K/(1+(ωτ)2)1/2,从而确定ω，进而求出f=ω/(2π)。 Y K X ?=?CN M K =max max 100%100%H H F S F S H H Y Y δδ????=±?=±?2或23100%K F S Y δδδ?-=±????0F S 100% Y Y 零漂＝max 100%F S T Y ????　max *100%L F S Y Y σ??=±

传感器实验报告.doc

实验一金属箔式应变片性能—单臂电桥 1、实验目的了解金属箔式应变片，单臂单桥的工作原理和工作情况。 2、实验方法在CSY－998传感器实验仪上验证应变片单臂单桥的工作原理 3、实验仪器CSY－998传感器实验仪 4、实验操作方法所需单元及部件：直流稳压电源、电桥、差动放大器、双孔悬臂梁称重传感器、砝码、一片应变片、F/V表、主、副电源。旋钮初始位置：直流稳压电源打倒±2V档，F/V表打到2V档，差动放大增益最大。实验步骤：（1）了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。上下二片梁的外表面各贴二片受力应变片。（2）将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。将差动放大器的输出端与F／V表的输入插口Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使F／V表显示为零，关闭主、副电源。 (3)根据图１接线R1、R2、R3为电桥单元的固定电阻。R4为应变片；将稳压电源的切换开关置±4V 档，F／V表置20V档。开启主、副电源，调节电桥平衡网络中的W1，使F／V表显示为零，等待数分钟后将F／V表置2V档，再调电桥W1（慢慢地调），使F／V表显示为零。 (4) 将测微头转动到10㎜刻度附近，安装到双平行梁的右端即自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使V/F表显示值最小，再旋动测微头，使V/F表显示为零（细调零），这时的测微头刻度为零位的相应刻度。 (5) 往下或往上旋动测微头，使梁的自由端产生位移记下V/F表显示的值，每旋动测微头一周即压值的相应变化。

大学物理实验-温度传感器实验报告

关于温度传感器特性的实验研究摘要：温度传感器在人们的生活中有重要应用，是现代社会必不可少的东西。本文通过控制变量法，具体研究了三种温度传感器关于温度的特性，发现NTC电阻随温度升高而减小；PTC电阻随温度升高而增大；但两者的线性性都不好。热电偶的温差电动势关于温度有很好的线性性质。PN节作为常用的测温元件，线性性质也较好。本实验还利用PN节测出了波尔兹曼常量和禁带宽度，与标准值符合的较好。关键词：定标转化拟合数学软件 EXPERIMENTAL RESEARCH ON THE NATURE OF TEMPERATURE SENSOR 1.引言温度是一个历史很长的物理量，为了测量它，人们发明了许多方法。温度传感器通过测温元件将温度转化为电学量进行测量，具有反应时间快、可连续测量等优点，因此有必要对其进行一定的研究。作者对三类测温元件进行了研究，分别得出了电阻率、电动势、正向压降随温度变化的关系。 2.热电阻的特性 2.1实验原理 2.1.1Pt100铂电阻的测温原理和其他金属一样，铂(Pt)的电阻值随温度变化而变化,并且具有很好的重现性和稳定性。利用铂的此种物理特性制成的传感器称为铂电阻温度传感器，通常使用的铂电阻温度传感器零度阻值为100Ω（即Pt100）。铂电阻温度传感器精度高，应用温度范围广，是中低温区（-200℃～650℃）最常用的一种温度检测器，本实验即采用这种铂电阻作为标准测温器件来定标其他温度传感器的温度特性曲线，为此，首先要对铂电阻本身进行定标。按IEC751国际标准，铂电阻温度系数TCR定义如下： TCR=(R100-R0)/(R0×100) (1.1) 其中R100和R0分别是100℃和0℃时标准电阻值（R100=138.51Ω，R0=100.00Ω），代入上式可得到Pt100的TCR为0.003851。 Pt100铂电阻的阻值随温度变化的计算公式如下： Rt=R0[1+At+B t2+C(t-100)t3] (-200℃

(完整word版)传感器原理及应用复习题.docx

《传感器原理及应用》复习题 1.静态特性指标其中的线性度的定义是指 2．传感器的差动测量方法的优点是减小了非线性误差、提高了测量灵敏度。 3.对于等臂半桥电路为了减小或消除非线性误差的方法可以采用提高桥臂比，采用差动电桥的方法。 4.高频反射式电涡流传感器实际是由线圈和被测体或导体两个部分组成的系统，两者之间通过电磁感应相互作用，因此，在能够构成电涡流传感器的应用场合中必须存在金属材料。 5.霍尔元件需要进行温度补偿的原因是因为其霍尔系数和材料电阻受温度影响大。使用霍尔传感器测量位移时，需要构造一个磁场。 6.热电阻最常用的材料是铂和铜，工业上被广泛用来测量中低温区的温度，在测量温度要求不高且温度较低的场合，铜热电阻得到了广泛应用。 7.现有霍尔式、电涡流式和光电式三种传感器，设计传送带上塑料零件的计数系统时，应选其中的光电传感器。需要测量某设备的外壳温度，已知其范围是300~400℃，要求实现高精度测量，应该在铂铑- 铂热电偶、铂电阻和热敏电阻中选择铂电阻。 8.一个二进制光学码盘式传感器，为了达到1″左右的分辨力，需要采用或位码盘。一个刻划直径为400 mm的 20 位码盘，其外圈分别间隔为稍大于μm。 9.非功能型光纤传感器中的光纤仅仅起传输光信息的作用，功能型光纤传感器是把光纤作为敏感元件。光纤的 NA 值大表明集光能力强。 11.光照使半导体电阻率变化的现象称为内光电效应，基于此效应的器件除光敏电阻外还有处于反向偏置工作状态的光敏二极管。光敏器件的灵敏度可用光照特性表征，它反映光电器件的输入光量与输出光电流(电压 )之间的关系。选择光电传感器的光源与光敏器件时主要依据器件的光谱特性。 12. 传感器一般由敏感元件 _ 、转换元件 ___ 、测量电路及辅助电源四个部分组成。 13．传感器的灵敏度是指稳态标准条件下，输出变化量与输入变化量的比值。对线性传感器来说，其灵敏度是一常数。

传感器原理与应用复习题及答案【精选】

《传感器原理与应用》试题及答案一、名词解释 1．传感器2．传感器的线性度3．传感器的灵敏度4．传感器的迟滞5．绝对误差6．系统误差7．弹性滞后8．弹性后效9．应变效应10．压电效应11．霍尔效应12．热电效应13．光电效应14．莫尔条纹15．细分二、填空题 1．传感器通常由、、三部分组成。 2．按工作原理可以分为、、、。 3．按输出量形类可分为、、。 4．误差按出现的规律分、、。 5．对传感器进行动态的主要目的是检测传感器的动态性能指标。 6．传感器的过载能力是指传感器在不致引起规定性能指标永久改变的条件下，允许超过的能力。 7．传感检测系统目前正迅速地由模拟式、数字式，向方向发展。 8．已知某传感器的灵敏度为K0，且灵敏度变化量为△K0，则该传感器的灵敏度误差计算公式为rs= 。 9．为了测得比栅距W更小的位移量，光栅传感器要采用技术。 10．在用带孔圆盘所做的光电扭矩测量仪中，利用孔的透光面积表示扭矩大小，透光面积减小，则表明扭矩。 11．电容式压力传感器是变型的。 12．一个半导体应变片的灵敏系数为180，半导体材料的弹性模量为1.8×105Mpa,其中压阻系数πL为Pa-1。 13．图像处理过程中直接检测图像灰度变化点的处理方法称为。 14．热敏电阻常数B大于零的是温度系数的热敏电阻。 15．若测量系统无接地点时，屏蔽导体应连接到信号源的。 16．目前应用于压电式传感器中的压电材料通常有、、。 17．根据电容式传感器的工作原理，电容式传感器有、、三种基本类型 18．热敏电阻按其对温度的不同反应可分为三类、、。 19．光电效应根据产生结果的不同，通常可分为、、三种类型。 20．传感器的灵敏度是指稳态标准条件下，输出与输入的比值。对线性传感器来说，其灵敏度是。 21．用弹性元件和电阻应变片及一些附件可以组成应变片传感器，按用途划分用应变式传感器、应变式传感器等（任填两个）。 22．采用热电阻作为测量温度的元件是将的测量转换为的测量。23．单线圈螺线管式电感传感器主要由线圈、和可沿线圈轴向

传感器实验报告 (2)

传感器实验报告（二）自动化1204班蔡华轩 U201113712 吴昊 U201214545 实验七：一、实验目的：了解电容式传感器结构及其特点。二、基本原理：利用平板电容C=εA/d 和其它结构的关系式通过相应的结构和测量电路可以选择ε、A、d 中三个参数中，保持二个参数不变，而只改变其中一个参数，则可以有测谷物干燥度(ε变)测微小位移(变d)和测量液位(变A)等多种电容传感器。三、需用器件与单元：电容传感器、电容传感器实验模板、测微头、相敏检波、滤波模板、数显单元、直流稳压源。四、实验步骤： 1、按图6-4 安装示意图将电容传感器装于电容传感器实验模板上。 2、将电容传感器连线插入电容传感器实验模板，实验线路见图7-1。图 7-1 电容传感器位移实验接线图 3、将电容传感器实验模板的输出端V01 与数显表单元Vi 相接(插入主控箱Vi 孔)，Rw 调节到中间位置。 4、接入±15V 电源，旋动测微头推进电容传感器动极板位置，每间隔0.2mm 图（7-1）五、思考题：试设计利用ε的变化测谷物湿度的传感器原理及结构，并叙述一下在此设计中应考虑哪些因素？答：原理：通过湿度对介电常数的影响从而影响电容的大小通过电压表现出来，建立起电压变化与湿度的关系从而起到湿度传感器的作用；结构：与电容传感器的结构答大体相同不同之处在于电容面板的面积应适当增大使测量灵敏度更好；设计时应考虑的因素还应包括测量误差，温度对测量的影响等

六：实验数据处理由excle处理后得图线可知：系统灵敏度S=58.179 非线性误差δf=21.053/353=6.1% 实验八直流激励时霍尔式传感器位移特性实验一、实验目的：了解霍尔式传感器原理与应用。二、基本原理：霍尔式传感器是一种磁敏传感器，基于霍尔效应原理工作。它将被测量的磁场变化（或以磁场为媒体）转换成电动势输出。根据霍尔效应，霍尔电势UH=KHIB，当霍尔元件处在梯度磁场中运动时，它就可以进行位移测量。图8-1 霍尔效应原理三、需用器件与单元：霍尔传感器实验模板、霍尔传感器、直流源±4V、± 15Ｖ、测微头、数显单元。四、实验步骤： 1、将霍尔传感器按图8-2 安装。霍尔传感器与实验模板的连接按图8-3 进行。1、3 为电源±4Ｖ，2、4 为输出。图8-2 霍尔传感器安装示意图 2、开启电源，调节测微头使霍尔片在磁钢中间位置再调节RW2 使数显表指示为零。

常用传感器的工作原理及应用

3.1.1电阻式传感器的工作原理应变：物体在外部压力或拉力作用下发生形变的现象弹性应变：当外力去除后，物体能够完全恢复其尺寸和形状的应变弹性元件：具有弹性应变特性的物体 3.1.3电阻应变式传感器电阻应变式传感器利用电阻应变片将应变转换为电阻值变化的传感器。工作原理：当被测物理量作用于弹性元件上，弹性元件在力、力矩或压力等的作用下发生变形，产生相应的应变或位移，然后传递给与之相连的应变片，引起应变片的电阻值变化，通过测量电路变成电量输出。输出的电量大小反映被测量的大小。结构：应变式传感器由弹性元件上粘贴电阻应变片构成。应用：广泛用于力、力矩、压力、加速度、重量等参数的测量。 1．电阻应变效应 ○

电阻应变片的工作原理是基于应变效应，即导体或半导体材料在外界力的作用下产生机械变形时，其电阻值相应发生变化，这种现象称为“应变效应”。 2．电阻应变片的结构基片 b l 电阻丝式敏感栅金属电阻应变片的结构 4．电阻应变式传感器的应用（1）应变式力传感器被测物理量：荷重或力一

二主要用途：作为各种电子称与材料试验机的测力元件、发动机的推力测试、水坝坝体承载状况监测等。力传感器的弹性元件：柱式、筒式、环式、悬臂式等（2）应变式压力传感器主要用来测量流动介质的动态或静态压力应变片压力传感器大多采用膜片式或筒式弹性元件。（3）应变式容器内液体重量传感器感压膜感受上面液体的压力。（4）应变式加速度传感器用于物体加速度的测量。依据：a =F/m 。 3.2电容式传感器 3.2.1电容式传感器的工作原理由绝缘介质分开的两个平行金属板组成的平板电容器，如果不考虑边缘效应，其电容量为当被测参数变化使得S 、d 或ε发生变化时，电容量C 也随之变化。 d S C ε=

传感器测速实验报告(第一组)

传感器测速实验报告院系：班级：、小组：组员：日期：2013年4月20日

实验二十霍尔转速传感器测速实验一、实验目的了解霍尔转速传感器的应用。二、基本原理利用霍尔效应表达式：U H=K H IB，当被测圆盘上装有N只磁性体时，圆盘每转一周磁场就变化N次。每转一周霍尔电势就同频率相应变化，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速。本实验采用3144E开关型霍尔传感器，当转盘上的磁钢转到传感器正下方时，传感器输出低电平，反之输出高电平三、需用器件与单元霍尔转速传感器、直流电源+5V，转动源2~24V、转动源电源、转速测量部分。四、实验步骤 1、根据下图所示，将霍尔转速传感器装于转动源的传感器调节支架上，调节探头对准转盘内的磁钢。图 9-1 霍尔转速传感器安装示意图 2、将+15V直流电源加于霍尔转速器的电源输入端，红（+）、黑（），不能接错。 3、将霍尔传感器的输出端插入数显单元F，用来测它的转速。 4、将转速调解中的转速电源引到转动源的电源插孔。 5、将数显表上的转速/频率表波段开关拨到转速档，此时数显表指示电机的转速。 6、调节电压使转速变化，观察数显表转速显示的变化，并记录此刻的转速值。

五、实验结果分析与处理 1、记录频率计输出频率数值如下表所示：电压（V) 4 5 8 10 15 20 转速（转/分）0 544 930 1245 1810 2264 由以上数据可得：电压的值越大，电机的转速就越快。六、思考题 1、利用霍尔元件测转速，在测量上是否有所限制？答：有，测量速度不能过慢，因为磁感应强度发生变化的周期过长，大于读取脉冲信号的电路的工作周期，就会导致计数错误。 2、本实验装置上用了十二只磁钢，能否只用一只磁钢？答：如果霍尔是单极的，可以只用一只磁钢，但可靠性和精度会差一些；如果霍尔是双极的，那么必须要有一组分别为n/s极的磁钢去开启关断它，那么至少要两只磁钢。

各种温度传感器分类及其原理.

各种温度传感器分类及其原理温度传感器是检测温度的器件,其种类最多,应用最广,发展最快。众所周知,日常使用的材料及电子元件大部分特性都随温度而变化, 在此我们暂时介绍最常用的热电阻和热电偶两类产品。 1. 热电偶的工作原理当有两种不同的导体和半导体 A 和 B 组成一个回路,其两端相互连接时,只要两结点处的温度不同,一端温度为 T ,称为工作端或热端,另一端温度为 TO ,称为自由端 (也称参考端或冷端,则回路中就有电流产生,如图 2-1(a所示,即回路中存在的电动势称为热电动势。这种由于温度不同而产生电动势的现象称为塞贝克效应。与塞贝克有关的效应有两个:其一, 当有电流流过两个不同导体的连接处时, 此处便吸收或放出热量 (取决于电流的方向 , 称为珀尔帖效应;其二,当有电流流过存在温度梯度的导体时,导体吸收或放出热量(取决于电流相对于温度梯度的方向 ,称为汤姆逊效应。两种不同导体或半导体的组合称为热电偶。热电偶的热电势 EAB(T, T0 是由接触电势和温差电势合成的。接触电势是指两种不同的导体或半导体在接触处产生的电势, 此电势与两种导体或半导体的性质及在接触点的温度有关。温差电势是指同一导体或半导体在温度不同的两端产生的电势, 此电势只与导体或半导体的性质和两端的温度有关, 而与导体的长度、截面大小、沿其长度方向的温度分布无关。无论接触电势或温差电势都是由于集中于接触处端点的电子数不同而产生的电势, 热电偶测量的热电势是二者的合成。当回路断开时,在断开处 a , b 之间便有一电动势差△ V ,其极性和大小与回路中的热电势一致,如图 2-1(b所示。并规定在冷端,当电流由 A 流向 B 时, 称 A 为正极, B 为负极。实验表明,当△ V 很小时,△ V 与△ T 成正比关系。定义△ V 对△ T

《传感器原理》试卷及答案

第 1 页共 3 页铜陵学院继续教育学院 2009-2010学年第二学期《传感器原理与应用》考试试卷（适用班级：08级电气工程专升本）一、填空题（每小题2分，共20分）： 1、传感器通常由、和三部分组成。 2、根据测量误差出现的规律和产生的原因不同，误差可分为、和三种类型。 3、电阻应变片由、、和引线等部分组成。 4、单线圈变隙式电感传感器的结构主要由、、三部分组成。 5、按照电涡流在导体内的贯穿情况，电涡流式传感器可分为式和式两类。 6、对于电容式传感器，改变、和中任意一个参数都可以使电容量发生变化。 7、霍尔元件的零位误差主要由、、和自激场零电势等原因产生。 8、热电偶测温回路的热电势由和两部分组成。 9、按测温转换原理的不同，接触式测温方法可分为式、式和式等多种形式。 10、光栅式传感器一般由、和组成。二、简答题（每小题6分，共24分）： 1、什么叫迟滞? 2、螺旋管式差动变压器由哪几部分组成？各部分的作用是什么？ 3、什么是霍尔效应？ 4、热电偶的中间温度定律的内容是什么？三、论述题（每小题10分，共20分）： 1、下图是单管液柱式压力计示意图，已知大容器直径为 D ，通入被测压力1p ，玻璃管直径为d ，通入大气压2p ，且D 远大于d ，试论述该压力计测量被测压力的原理。姓班级学号 ―――――――――装――――――――――订―――――――――线―――――――――――

2、利用光电靶测量弹丸飞行速度的结构原理如图所示，试论述其工作原理。光源光束光电元件测时仪四、计算题（每小题9分，共36分）： 1、已知被测电压范围为15~25V，现有（满量程）50V、0.5级和200V、0.1级两只电压表，应选用哪只电压表来进行测量？ 2、有一金属应变片，其灵敏系数K=2.0，初始电阻值为120Ω，将应变片粘贴在悬臂梁上，悬臂梁受力后，使应变片阻值增加了1.2Ω，问悬臂梁感受到的应变是多少？ 3、已知变面积式电容传感器的两极板间距离为10mm，极板间介质的介电常数为ε0＝50μF/m，两极板几何尺寸一样，为30mm×20mm，在外力作用下，其中动极板在原位置上向外移动10mm，试求电容变化量△C和传感器灵敏度K各为多少？ 4、用R型热电偶测某高炉温度时，测得参比端温度t1=30℃；测得测量端和参比端之间的热电动势E（t，30）=11.402mV，试求实际炉温（已知：E（30，0）=0.172mV；E（1080，0）=11.574mV）。第 2 页共 3 页

传感器与检测技术实验报告

“传感器与检测技术”实验报告学号： 913110200229 姓名：杨薛磊序号： 83

实验一电阻应变式传感器实验（一）应变片单臂电桥性能实验一、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。二、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。三、需用器件与单元：主机箱中的±2V～±10V（步进可调）直流稳压电源、±15V直流 1位数显万用表（自备）。稳压电源、电压表；应变式传感器实验模板、托盘、砝码； 4 2 四、实验步骤：应变传感器实验模板说明：应变传感器实验模板由应变式双孔悬臂梁载荷传感器（称重传感器）、加热器+5V电源输入口、多芯插头、应变片测量电路、差动放大器组成。实验模板中的R1(传感器的左下)、R2(传感器的右下)、R3(传感器的右上)、R4(传感器的左上)为称重传感器上的应变片输出口；没有文字标记的5个电阻符号是空的无实体，其中4个电阻符号组成电桥模型是为电路初学者组成电桥接线方便而设；R5、R6、R7是350Ω固定电阻，是为应变片组成单臂电桥、双臂电桥（半桥）而设的其它桥臂电阻。加热器+5V是传感器上的加热器的电源输入口，做应变片温度影响实验时用。多芯插头是振动源的振动梁上的应变片输入口，做应变片测量振动实验时用。

温度采集实验报告

课程设计任务书题目基于AD590的温度测控系统设计系(部) 信息科学与电气工程学院专业电气工程及其自动化班级电气092 学生姓名刘玉兴学号090819210 月日至月日共周指导教师(签字) 系主任(签字) 年月日

摘要温度是工业生产和自动控制中最常见的工艺参数之一。过去温度检测系统设计中,大多采用模拟技术进行设计,这样就不可避免地遇到诸如传感器外围电路复杂及抗干扰能力差等问题;而其中任何一环节处理不当,就会造成整个系统性能的下降。随着半导体技术的高速发展,特别是大规模集成电路设计技术的发展, 数字化、微型化、集成化成为了传感器发展的主要方向。以单片机为核心的控制系统．利用汇编语言程序设计实现整个系统的控制过程。在软件方面，结合ADC0809并行8位A／D转换器的工作时序，给出80C51单片机与ADC0908并行A ／D转换器件的接口电路图，提出基于器件工作时序进行汇编程序设计的基本技巧。本系统包括温度传感器，数据传输模块，温度显示模块和温度调节驱动电路，其中温度传感器为数字温度传感器AD590，包括了单总线数据输出电路部分。文中对每个部分功能、实现过程作了详细介绍。关键词：单片机、汇编语言、ADC0809、温度传感器AD590

Abstract Temperature is the most common one of process parameters in automatic control and industrial production. In the traditional temperature measurement system design, often using simulation technology to design, and this will inevitably encounter error compensation, such as lead,complex outside circuit,poor anti-jamming and other issues, and part of a deal with them Improperly, could cause the entire system of the decline. With modern science and technology of semiconductor development, especially large-scale integrated circuit design technologies, digital, miniaturization, integration sensors are becoming an important direction of development. In the control systems with the core of SCM，assembly language programming is used to achieve the control of the whole system．Combining with the operation sequence of ADC0809，the interface circuit diagrams of 80C51 SCM and ADC0809 parallel A／D conveger ale given．The basic skills of assembly language programming based on the operation se—quenee of the chip ale put forward．This system include temperature sensor and data transmission, the moduledisplays

传感器考试试题答案终极版 - 副本

传感器原理考试试题 1、有一温度计，它的量程范围为0--200℃，精度等级为0.5级。该表可能出现的最大误差为__±1℃______，当测量100℃时的示值相对误差为_±%1_______。 2、传感器由___敏感元件___ 转换元件_、______测量电路_三部分组成 3、热电偶的回路电势由_接触电势、温差电势_两部分组成，热电偶产生回路电势的两个必要条件是_即热电偶必须用两种不同的热电极构成；热电偶的两接点必须具有不同的温度。。 4、电容式传感器有变面积型、变极板间距型、变介电常数型三种。 5．传感器的输入输出特性指标可分为_静态量_和____动态量_两大类，线性度和灵敏度是传感器的__静态_量_______指标，而频率响应特性是传感器的__动态量_指标。 6、传感器静态特性指标包括__线性度、__灵敏度、______重复性_______及迟滞现象。 7、金属应变片在金属丝拉伸极限内电阻的相对变化与_____应变____成正比。 8、当被测参数A、d或ε发生变化时，电容量C也随之变化，因此，电容式传感器可分为变面积型_、_变极距型_和_变介质型三种。 9、纵向压电效应与横向压电效应受拉力时产生电荷与拉力间关系分别为 F y。和q y=?d11a b 10、外光电效应器件包括光电管和光电倍增管。 1、何为传感器的动态特性？动态特性主要的技术指标有哪些？（1）动态特性是指传感器对随时间变化的输入量的响应特性；（2）动态指标：对一阶传感器：时间常数；对二阶传感器：固有频率、阻尼比。

2、传感器的线性度如何确定？拟合直线有几种方法？传感器标定曲线与拟合直线的最大偏差与满量程输出值的百分比叫传感器的线性度；。四种方法：理论拟合，端基连线拟合、过零旋转拟合、最小二乘法拟合。 3、应变片进行测量时为什么要进行温度补偿？常用的温度补偿方法有哪些？（1）金属的电阻本身具有热效应，从而使其产生附加的热应变；（2）基底材料、应变片、粘接剂、盖板等都存在随温度增加而长度应变的线膨胀效应，若它们各自的线膨胀系数不同，就会引起附加的由线膨胀引起的应变；常用的温度补偿法有单丝自补偿，双丝组合式自补偿和电路补偿法。 4、分布和寄生电容对电容传感器有什么影响？一般采取哪些措施可以减小其影响？寄生电容器不稳定，导致传感器特性不稳定，可采用静电屏蔽减小其影响，分布电容和传感器电容并联，使传感器发生相对变化量大为降低，导致传感器灵敏度下降，用静电屏蔽和电缆驱动技术可以消除分布电容的影响。 5、热电偶测温时为什么要进行冷端补偿？冷端补偿的方法有哪些？答：热电偶热电势的大小是热端温度和冷端的函数差，为保证输出热电势是被测温度的单值函数，必须使冷端温度保持恒定；热电偶分度表给出的热电势是以冷端温度0℃为依据，否则会产生误差。因此，常采用一些措施来消除冷锻温度变化所产生的影响，如冷端恒温法、冷端温度校正法、补偿导线法、补偿电桥法。三、计算题 1、下图为圆形实芯铜试件，四个应变片粘贴方向为R1、R4 轴向粘贴，R 2、R3 圆周向粘贴，应变片的初始值R1=R2=R3=R4=100Ω，灵敏系数k=2，铜试件的箔松系数μ= 0.285，不考虑应变片电阻率的变化，当试件受拉时测得R1 的变化ΔR1 = 0.2Ω。如电桥供压U = 2V，试写出ΔR2、ΔR 3、ΔR4 输出U0（15分）

传感器原理与应用实验报告

传感器原理与应用实验报告分校：班级：姓名：学号：

实验一电阻应变式传感器实验实验成绩批阅教师一．实验目的 1．熟悉电阻应变式传感器在位移测量中的应用 2．比较单臂电桥、双臂电桥和双差动全桥式电阻应变式传感器的灵敏度 3．比较半导体应变式传感器和金属电阻应变式传感器的灵敏度 4．通过实验熟悉和了解电阻应变式传感器测量电路的组成及工作原理二．实验内容 1．单臂电桥、双臂电桥和双差动全桥组成的位移测量电路， 2．半导体应变式传感器位移测量电路。三．实验步骤 1．调零。开启仪器电源，差动放大器增益置100倍（顺时针方向旋到底），“＋、－”输入端用实验线对地短路。输出端接数字电压表，用“调零”电位器调整差动放大器输出电压为零，然后拔掉实验线。调零后电位器位置不要变化。如需使用毫伏表，则将毫伏表输入端对地短路，调整“调零”电位器，使指针居“零”位。拔掉短路线，指针有偏转是有源指针式电压表输入端悬空时的正常情况。调零后关闭仪器电源。 2．按图（1）将实验部件用实验线连接成测试桥路。桥路中R 1、R 2、R 3、和W D 为电桥中的固定电阻和直流调平衡电位器，R 为应变片（可任选上、下梁中的一片工作片）。直流激励电源为±4V 。图（1）测微头装于悬臂梁前端的永久磁钢上，并调节使应变梁处于基本水平状态。 3．接线无误后开启仪器电源，预热数分钟。调整电桥W D 电位器，使测试系统输出为零。 1．旋动测微头，带动悬臂梁分别作向上和向下的运动，以悬臂梁水平状态下电路输出电压为零起点，向上和向下移动各6mm ，测微头每移动1mm 记录一＋

个差动放大器输出电压值，并列表。2．计算各种情况下测量电路的灵敏度S。S＝△U／△x 表1 金属箔式电阻式应变片单臂电桥表2 金属箔式电阻式应变片双臂电桥表3 半导体应变片双臂电桥

温度传感器实验报告

温度传感器实验姓名学号一、目的 1、了解各种温度传感器（热电偶、铂热电阻、PN 结温敏二极管、半导体热敏电阻、集成温度传感器）的测温原理； 2、掌握热电偶的冷端补偿原理； 3、掌握热电偶的标定过程； 4、了解各种温度传感器的性能特点并比较上述几种传感器的性能。二、仪器温度传感器实验模块热电偶（K 型、E 型） CSY2001B 型传感器系统综合实验台（以下简称主机）温控电加热炉连接电缆万用表：VC9804A，附表笔及测温探头万用表：VC9806，附表笔三、原理（1）热电偶测温原理由两根不同质的导体熔接而成的闭合回路叫做热电回路，当其两端处于不同温度时则回路中产生一定的电流，这表明电路中有电势产生，此电势即为热电势。

图1中T 为热端，To 为冷端，热电势本实验中选用两种热电偶镍铬—镍硅（K 分度）和镍铬—铜镍（E 分度）。（2）热电偶标定以K 分度热电偶作为标准热电偶来校准E 分度热电偶，被校热电偶热电势与标准热电偶热电势的误差为式中：——被校热电偶在标定点温度下测得的热电势平均值。 ——标准热电偶在标定点温度下测得的热电势平均值。 ——标准热电偶分度表上标定温度的热电势值。

——被校热电偶标定温度下分度表上的热电势值。 ——标准热电偶的微分热电势。（3）热电偶冷端补偿热电偶冷端温度不为0℃时，需对所测热电势值进行修正，修正公式为： E（T，To）=E(T,t1)+E(T1,T0) 即：实际电动势＝测量所得电势＋温度修正电势（4）铂热电阻铂热电阻的阻值与温度的关系近似线性，当温度在0℃≤T≤650℃时，式中：——铂热电阻T℃时的电阻值 ——铂热电阻在0℃时的电阻值 A——系数（=3.96847×10-31/℃） B——系数（=-5.847×10-71/℃2）将铂热电阻作为桥路中的一部分在温度变化时电桥失衡便可测得相应电路的输出电压变化值。（5）PN结温敏二极管半导体PN 结具有良好的温度线性，根据PN 结特性表达公式可知，当一个PN 结制成后，其反向饱和电流基本上只与温度有关，温度每升高一度，PN 结正向压降就下降2mv，利用PN 结的这一特性可以测得温度的变化。（6）热敏电阻热敏电阻是利用半导体的电阻值随温度升高而急剧下降这一特性制成的热敏元件。它呈负温度特性，灵敏度高，可以测量小于0.01℃的温差变化。图2为金属铂热电阻与热敏电阻温度曲线的比较。

传感器原理与应用试题答案(一)

传感器原理与应用试题答案（一）一填空（在下列括号中填入实适当的词汇，使其原理成立5分） 1．用石英晶体制作的压电式传感器中，晶面上产生的电荷与作用在晶面上的压强成正比，而与晶片几何尺寸和面积无关。 2．把被测非电量的变化转换成线圈互感变化的互感式传感器是根据变压器的基本原理制成的，其次级绕组都用同名端反向形式连接，所以又叫差动变压器式传感器。 3．闭磁路变隙式电感传感器工作时，衔铁与被测物体连接。当被测物体移动时，引起磁路中气隙尺寸发生相对变化，从而导致圈磁阻的变化。 4．电阻应变片是将被测试件上的应变转换成电阻的传感元件。 5．影响金属导电材料应变灵敏系数K。的主要因素是导电材料几何尺寸的变化。评分标准：每填一个空，2.5分，意思相近2分。二选择题（在选择中挑选合适的答案，使其题意完善每题4分） 1．电阻应变片的线路温度补偿方法有（A.B.D ）。 A．差动电桥补偿法 B．补偿块粘贴补偿应变片电桥补偿法 C．补偿线圈补偿法 D．恒流源温度补偿电路法 2．电阻应变片的初始电阻数值有多种，其中用的最多的是（B）。 A．60ΩB．120ΩC．200ΩD．350Ω 3．通常用应变式传感器测量（BCD）。 A．温度B．速度C．加速度D．压力 4．当变间隙式电容传感器两极板间的初始距离d增加时，将引起传感器的（B,D）。A．灵敏度增加B．灵敏度减小 C．非统性误差增加D．非线性误差减小 5．在光线作用下，半导体的电导率增加的现象属于（BD）。 A．外光电效应B．内光电效应 C．光电发射D．光导效应评分标准：3\4\5题回答对一个2分，1题（A.B.D）回答对一个2分，两个3分，2题（B）不对没有得分。

自动化传感器实验报告四--直流全桥的应用——电子秤实验

广东技术师范学院实验报告学院：自动化专业：自动化班级：08自动化成绩：姓名：学号：组别：组员：实验地点：实验日期：指导教师签名：实验二项目名称：直流全桥的应用——电子秤实验一、实验目的了解应变直流全桥的应用及电路的标定。二、基本原理电子秤实验原理与实验三相同，利用全桥测量原理，通过对电路调节使电路输出的电压值为重量对应值，电压量纲（V）改为重量量纲（g）即成为一台原始的电子秤。三、需用器件和单元传感器实验箱（二）中应变式传感器实验单元，应变式传感器实验模板、砝码、智能直流电压表（或虚拟直流电压表）、±15V电源、±5V电源。四、实验内容与步骤 1．按实验一中的步骤2，将差动放大器调零，按图3-1全桥接线，打开直流稳压电源开关，调节电桥平衡电位器Rw1，使直流电压表显示为零。 2．将10只砝码全部置于传感器的托盘上，调节电位器Rw3（增益即满量程调节）使直流电压表显示为0.200V或-0.200V。 3．拿去托盘上的所有砝码，调节电位器Rw1（零位调节）使直流电压表显示为0.000V。 4．重复2、3步骤的标定过程，一直到精确为止，把电压量纲V改为重量量纲g，就可以称重，成为一台原始的电子秤。 5．把砝码依次放在托盘上，填入下表4-1。表4-1电桥输出电压与加负载重量值 6. 误差：0% 非线性误差：0% 五、实验注意事项 1．不要在砝码盘上放置超过1kg的物体，否则容易损坏传感器。 2．电桥的电压为±5V，绝不可错接成±15V。

六、实验报告要求 1．记录实验数据，绘制传感器的特性曲线。 2．分析什么因素会导致电子秤的非线性误差增大，怎么消除，若要增加输出灵敏度，应采取哪些措施。答：环境因素和实验器材的校正不准会导致非线性误差增大。通过多次校正，调节变位器可消除或减少误差。若要增加输出灵敏度可增加相形放大电路。

传感器测试实验报告

实验一直流激励时霍尔传感器位移特性实验一、实验目的：了解霍尔式传感器原理与应用。二、基本原理：金属或半导体薄片置于磁场中，当有电流流过时，在垂直于磁场和电流的方向上将产生电动势，这种物理现象称为霍尔效应。具有这种效应的元件成为霍尔元件，根据霍尔效应，霍尔电势U H ＝K H IB ，当保持霍尔元件的控制电流恒定，而使霍尔元件在一个均匀梯度的磁场中沿水平方向移动，则输出的霍尔电动势为kx U H ，式中k —位移传感器的灵敏度。这样它就可以用来测量位移。霍尔电动势的极性表示了元件的方向。磁场梯度越大，灵敏度越高；磁场梯度越均匀，输出线性度就越好。三、需用器件与单元：霍尔传感器实验模板、霍尔传感器、±15V 直流电源、测微头、数显单元。四、实验步骤： 1、将霍尔传感器安装在霍尔传感器实验模块上，将传感器引线插头插入实验模板的插座中，实验板的连接线按图9-1进行。1、3为电源±5V ， 2、4为输出。 2、开启电源，调节测微头使霍尔片大致在磁铁中间位置，再调节Rw1使数显表指示为零。图9-1 直流激励时霍尔传感器位移实验接线图 3、测微头往轴向方向推进，每转动0.2mm 记下一个读数，直到读数近似不变，将读数填入表9-1。表9－1 X （mm ） V(mv)

作出V-X曲线，计算不同线性范围时的灵敏度和非线性误差。五、实验注意事项： 1、对传感器要轻拿轻放，绝不可掉到地上。 2、不要将霍尔传感器的激励电压错接成±15V，否则将可能烧毁霍尔元件。六、思考题：本实验中霍尔元件位移的线性度实际上反映的时什么量的变化？七、实验报告要求： 1、整理实验数据，根据所得得实验数据做出传感器的特性曲线。 2、归纳总结霍尔元件的误差主要有哪几种，各自的产生原因是什么，应怎样进行补偿。
