加工中心零件加工实例

本项目主要讲解加工中心操作面板上各个按键的功用，使学生掌握加工中心的调整及加工前的准备工作以及程序输入及修改方法。最后以一个具体零件为例，讲解了加工中心加工零件的基本操作过程，使学生对加工中心的操作有一个清楚的认识。

一、加工要求

加工如图 5-3 所示零件。零件材料为 LY12 ，单件生产。零件毛坯已加工到尺寸。

选用设备： V-80 加工中心

二、准备工作

加工以前完成相关准备工作，包括工艺分析及工艺路线设计、刀具及夹具的选择、程序编制等。

三、操作步骤及内容

1、开机，各坐标轴手动回机床原点

2、刀具准备

根据加工要求选择Φ20 立铣刀、Φ5中心钻、Φ8麻花钻各一把，然后用弹簧夹头刀柄装夹Φ20立铣刀，刀具号设为T01，用钻夹头刀柄装夹Φ5中心钻、Φ8麻花钻，刀具号设为T02、T03，将对刀工具寻边器装在弹簧夹头刀柄上，刀具号设为 T04 。

3 、将已装夹好刀具的刀柄采用手动方式放入刀库，即

1 ）输入“T01 M06”，执行

2 ）手动将 T01 刀具装上主轴

3 ）按照以上步骤依次将 T02 、 T03 、 T0

4 放入刀库

4、清洁工作台，安装夹具和工件

将平口虎钳清理干净装在干净的工作台上，通过百分表找正、找平虎钳，再将工件装正在虎钳上。

5、对刀，确定并输入工件坐标系参数

1 ）用寻边器对刀，确定 X 、 Y 向的零偏值，将 X 、 Y 向的零偏值

输入到工件坐标系 G54 中， G54 中的 Z 向零偏值输为 0 ；

2 ）将 Z 轴设定器安放在工件的上表面上，从刀库中调出 1 号刀具装上主轴，用这把刀具确定工件坐标系 Z 向零偏值，将 Z 向零偏值输入到机床对应的长度补偿代码中，“+”、“-”号由程序中的

G43 、 G44 来确定，如程序中长度补偿指令为 G43 ，则输入“-”的 Z 向零偏值到机床对应的长度补偿代码中；

3 ）以同样的步骤将 2 号、 3 号刀具的 Z 向零偏值输入到机床对应的长度补偿代码中。

6、输入加工程序

将计算机生成好的加工程序通过数据线传输到机床数控系统的内存中。

7、调试加工程序

采用将工件坐标系沿 +Z 向平移即抬刀运行的方法进行调试。

1 ）调试主程序，检查 3 把刀具是否按照工艺设计完成换刀动作；

2 ）分别调试与

3 把刀具对应的 3 个子程序，检查刀具动作和加工路径是否正确。

8 、自动加工

确认程序无误后，把工件坐标系的 Z 值恢复原值，将快速移动倍率开关、切削进给倍率开关打到低档，按下数控启动键运行程序，开始加工。加工过程中注意观察刀具轨迹和剩余移动距离。

9、取下工件，进行检测

选择游标卡尺进行尺寸检测，检测完后进行质量分析。

10、清理加工现场

11、关机

加工中心编程实例[1]

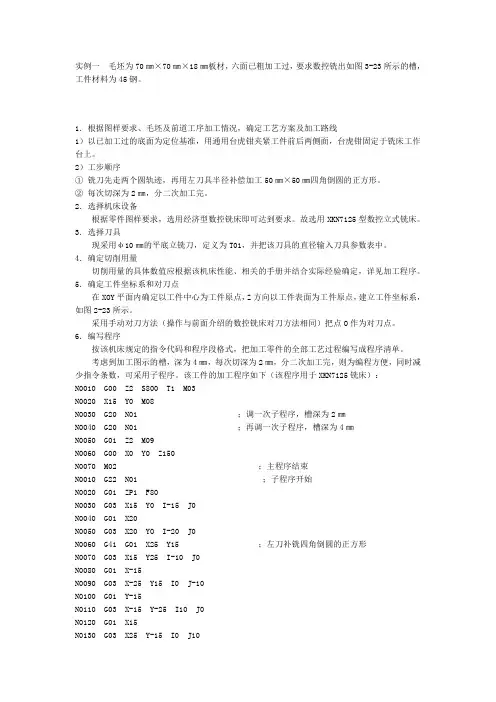

数控铣床编程实例（参考程序请看超级链接）实例一毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。 1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线 1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作台上。 2）工步顺序 ①铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。 ②每次切深为2㎜，分二次加工完。 2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。故选用XKN7125型数控立式铣床。3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。 4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。5．确定工件坐标系和对刀点在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O作为对刀点。 6．编写程序按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。该工件的加工程序如下（该程序用于XKN7125铣床）： N0010 G00 Z2 S800 T1 M03 N0020 X15 Y0 M08 N0030 G20 N01 P1.-2 ；调一次子程序，槽深为2㎜ N0040 G20 N01 P1.-4 ；再调一次子程序，槽深为4㎜ N0050 G01 Z2 M09
