网络变压器在有线局域网中的作用是什么
网络变压器在有线局域网中的作用是什么?

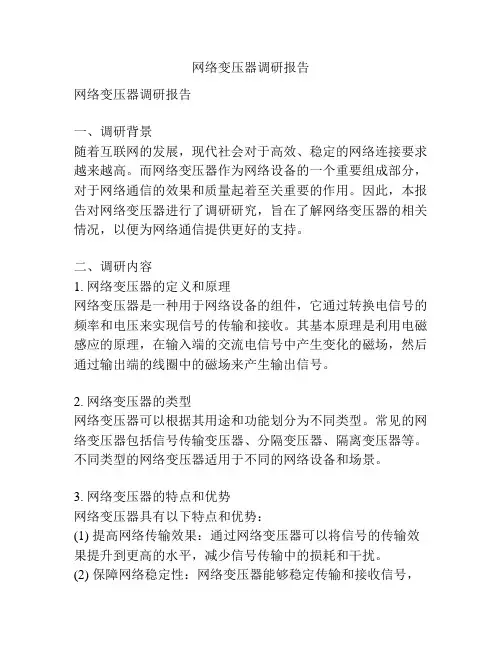

华强盛电子导读：大体说来，网络变压器具有第一，保证网卡上的chip的安全。第二，减少外界EMI 造成的误码。第三，抑制计算机内部电磁噪声向空中发射能量。第四，还是一个很好的阻抗转换器。
网络变压器在有线局域网中的作用是什么?
在有线局域网中，计算机与服务器之间，计算机与路由器之间都是采用特性阻抗接近100欧的非屏蔽双绞线(unshielded twisted paired UTP)来连接的，由于服务器，计算机，路由器可能安装在同一栋大楼的不同楼层，也可能安装在不同大楼的不同楼层，它们之间的连线长度可能达到数十米。如果相距数十米的计算机服务器或路由器直接用UTP连接起来，在它们之间互相传送数据信号是没有问题的，但是由于各个地方的地电位不同，在UTP两端形成频率极低的缓变电压，将直接加载网卡的集成电路芯片CHIP上，可能会损坏CHIP。
UTP上感应到外界电磁干扰(electro magnetic interfence, EMI)可能会使被传送的数据信号产生误码。
服务器，计算机内部开关，电源和时钟信号发生器等产生的电磁噪声，也将通过ftp向周围空间发射，形成对其他电子仪器的干扰源。

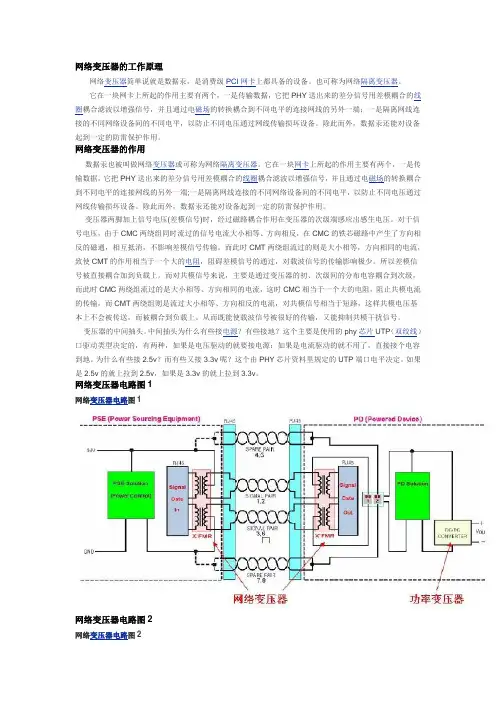

图1：网络变压器在有限局域网卡上的应用
（网络变压器在有线局域网中的作用）

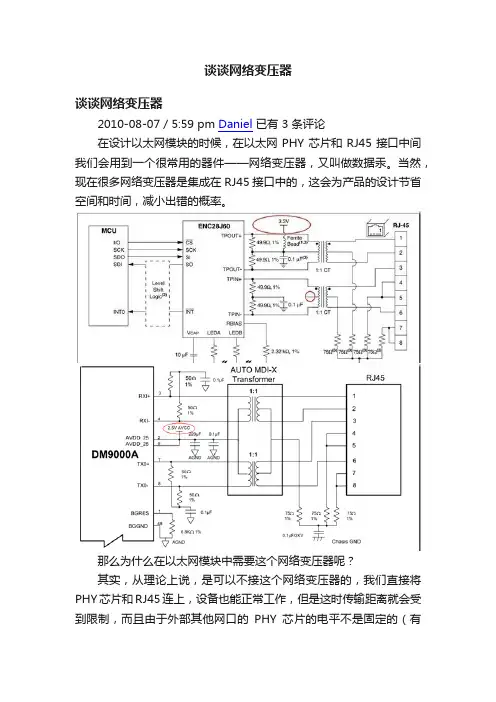

为了保证网卡上CHIP的安全，减少外界EMI造成的误码和抑制计算机内部的电磁噪声向空中发射的能量，就需要在网卡与UTP连接处加上一个既能使被传送的数据信号畅通无阻，又能阻断低频地电压和高频EMI相互传播的器件，这个器件在目前在有线局域网中被广泛采用，它就是网络变压器。

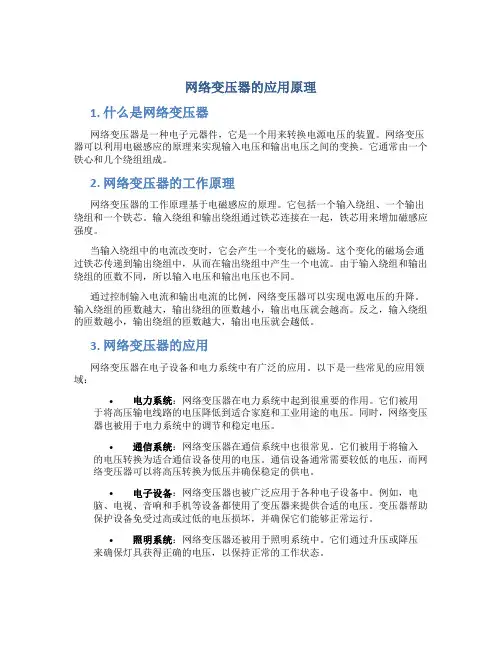

网络变压器除了具有上述阻断各种EMI的功能，还是一个很好的阻抗转换器。如果网卡上的CHIP中相关电路的输入输出阻抗不等于100欧，则它们与UTP连接处将处在阻抗失配的状态。此时用改变网络变压器初级次级圈比的方法，很容易使CHIP与UTP之间实现阻抗匹配。
这就是网络变压器在有线局域网中的作用
