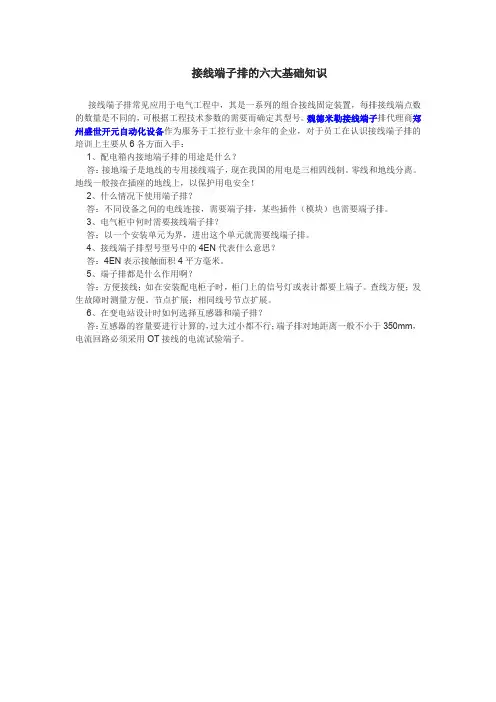

接线端子的基础知识
魏德米勒代理郑州盛世开元自动化设备总结接线端子的基础知识
●1、术语
（1）、根据IEC60947-1标准
●端子模组
带有一个或多个相互绝缘的预装配端子的绝缘体，准备固定在支撑件上。
●端子
装置的导电部分，用于与外部电路的电气连接。
●螺钉端子
使用任何类型的螺钉或螺母，直接或间接地连接的端子。它用作连接和分断导体或多个导体的相互连接。
●无螺钉端子
使用弹簧、契子、偏心器或锥型体等等来进行直接或间接连接的端子。可用做连接和分断导体或多个导体的相互连接。
●卡匝单元
端子的零件，用于导体需要机械夹紧和电气连接的场合。
●保护导体（以PE做符号）
当电气连接以下部分时用来提供防止电击保护的导体：
----暴露的导电部分
----外加的导电部分
----主要的接地端子
----接地电极
----电源或类比中性线的接地点
●中性导体（符号N）
连接系统中性点的导体，能够协助电能的输送。
●隔离（隔离功能）
该功能是出自安全的原因，通过将整个设备或其部分与每一个电源分离开，从而达到设备所有部分或单个部分切断电源的目的。
●电气间隙
两个导电部分的直线最短距离。
●爬电距离
沿着绝缘材料表面，两个导电部分之间的最短距离。
（2）、根据NFC93-461标准
●间隔
接线端子侧面的额定空间尺寸（mm）。当需要隔板时，隔离空间就是所有的额定尺寸。
●插座
端子组块的导电部分，为适合的插头而设计，并确保该插头的电气接触。
●隔板
用绝缘材料做成的可移开的部件，插在两个端子之间，确保侧面绝缘，延长两个导体之间的漏电间隙。
●端板
由绝缘材料做成的可移的盖板，置于每个元件或一组端子模组的末端。它可以用作盖子安装。
●防护盖
由绝缘材料做成的可移开部分，长度适中，安装在一组并排的端子模组上。目的是防止直接接触。如果需要，它同样可以作为标记牌的固定座。
●终端固定器
侧面固定的装配装置，帮助加强端子模组固定在基座上。
2、端子模组的额定特性
●额定工作电压Ue
（根据IEC60947-1的4.3.1.1标准）
一台设备的额定工作电压是结合有额定工作电流的电压值，它决定设备使用的场合以及参考哪一类别的应用和测试。
●额定绝缘电压Ui
（根据IEC60947-1的4.3.1.2标准）
一台设备的额定绝缘电压是进行介电强度测试和爬电距离测试时参考的电压值。
●额定冲击耐受电压Uimp
（根据IEC60947-1的4.3.1.3标准）
在规定条件下测试时,设备能够抵受而不出故障的冲击电压的峰值,也作为电气间隙值的参考。
●额定工作电流Ie
（根据IEC60947-1的4.3.1.3标准）
一台设备的额定工作电流由生产商规定，并要考虑额定工作电压、额定频率、额定的功用和使用类别以及保护外壳的类型。
●短时耐受电流
（根据IEC60947-7-1的4.3.2节标准）
在规定的使用和操作条件下，端子模组在规定的短时间内能够承受的电流r.m.s值。
●额定横截面
（根据IEC60947-7-1的4.3.4节标准）
端子模组的额定横截面是由生产商规定的可连接导体的横截面值，是某些热机械和电气要求的参考值。
3、端子的其它常见参数
●快速标记条
●固定式桥接件
●边插式桥接件
●分组隔板
线缆接线端子规格
1.DTL型铜铝接线端子返回 DTL系列铜铝接线端子适 用于配电装置中各种圆形、半圆扇 形铝芯、电力电缆与电气设备铜端 的过度连接.使用铝棒为L3，铜棒 为T2.该产品采用摩擦焊接工艺制 造,具有机械强度高,通电性能好, 抗电化腐蚀,使用寿命长等优点. DTL系列铜铝接线端子尺寸表 型号插 入 导 线 截 面 mm2 外形尺寸(mm) ?D d L L1B DTL-16168.5116703016 DTL-25258.5127753418 DTL-353510.5148.5853820.5 DTL-505010.5169.8904023 DTL-707012.51811.51024826 DTL-959512.52113.51125228 DTL-12012014.523151205330 DTL-15015014.52516.51265634 DTL-185185172718.51335837 DTL-2402401730211406040 DTL-3003002134241606550 DTL-4004002138271707050 下 2.ＤT型堵油式铜接线端子返回
铜接线端子适用于配电装置中各种圆形、半圆扇型铜芯、 电力电缆与电气设备的连接，该产品采用T2铜棒压制而成， 导电性能好，是铜线电缆终端连接最佳的选择。 ＤＴ型堵油式铜接线端子尺寸表 型号 插入导线 截面（mm2） 外形尺寸（mm） ? D d L L1 B DT-16 16 8.5 10 6.5 66 30 16 DT-25 25 8.5 11 7 70 34 18 DT-35 35 10.5 12 8.5 78 36 20.5 DT-50 50 10.5 14 9.5 85 40 23 DT-70 70 12.5 16 11.5 93 44 26 DT-95 95 12.5 18 13.5 104 47 28 DT-120 120 14.5 20 15 113 49 30 DT-150 150 14.5 22 16.5 117 52 34 DT-185 185 17 25 18.5 125 56 37 DT-240 240 17 27 21 136 60 40 DT-300 300 21 31 23.5 155 62 50 DT-400 400 21 36 27 160 65 50 （注：表面处理：①纯化、②镀银、③镀锡，表面要求由用户选择） 上一页下一3.ＤＬ型堵油式铝接线端子返回
