电气设备型号含义

电气设备型号含义母线型号含义

例如：TMY-120×10

1、电压互感器型号含义：

2、电流互感器型号含义：

5、交流接触器的型号及含义

以CJ系列接触器为例，型号含义如下：

6、热继电器型号含义：

以JR系列热继电器为例，型号含义如下：

7、中间继电器型号含义：

断路器型号含义

B型：无感或微感电路

C型：照明配电电路

D型：工业配电系统

短路及过载保护可做隔离开关使用

低压断路器旧称低压自动开关或空气开关。它既能带负电荷通断电路，又能在短路、过负荷和低电压（或失压）时自动跳闸，其功能与高压断路器类似当线路上出现短路故障时，其过流脱扣器动作，使开关跳闸；如出现过负荷，其串联在一次线路的加热电阻丝加热，使双金属片弯曲，也使开关跳闸；当线路电压严重下降或电压消失时，其失压脱扣器动作，同样使开关跳闸；如果按下按钮脱扣按钮，使分励脱扣器通电或使失压脱扣器失压，则可使开关远距离跳闸。

低压断路器按灭弧介质分类，有空气断路器和真空断路器等；按用途分类，有配电用断路器、电动机保护用断路器、照明用断路器和漏电保护断路器等。

配电用低压断路器按保护性能分，有非选择型和选择型两类。非选择型断路器，一般为瞬时动作，只作短路保护用；也有的为长延时动作，只作过负荷保护用。选择型断路器，有两段保护、三段保护和智能化保护。两段保护为瞬时或短延时与长延时两段。三段保护为瞬时、短延时与长延时特性三段。其中瞬时和短延时特性适于短路保护，而长延时特性适于过负荷保护。而智能化保护，其脱扣器由微机控制，保护功能更多，选择性更好，这种断路器称为智能型断路器。

DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。

DZ10系列塑壳断路器适用于交流50hz、380v或直流220v及以下的配电线路中用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作条件下不频繁分断和接通线路之用。

DZ12系列塑料外壳式断路器，体积小巧，结构新颖、性能优良可靠。主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50hz单相230v，三舷00v及以下的照明线路中，作为线路的过载，短路保护以及在正常情况下作为线路的不频繁转换之用。

DZ15系列塑料外壳式断路器适用于交流50hz、额定电压380v、额定电流至63a（100）的电路中作为通断操作,并可用来保护线路和电动机的过载及短路保护之用，亦可作为线路的不频繁转换及电动机的不频繁起动之用。

DZ20系列塑料外壳式断路器适用于交流50hz，额定绝缘电压660v，额定工作电压380v （400v）及以下，其额定电流至1250a 。一般作为配电用，额定电流200a和400y型的断路器亦可作为保护电动机用。在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。

四极断路器主要用于交流50hz、额定电压400v及以下，额定电流100至630a三相五线制的系统中，它能保证用户和电源完全断开，确保安全，从而解决其它任何断路器不可克服的中性极电流不为零的弊端。

配电用断路器在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路和欠电压保护。

保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和分断以及作为电动机的过载、短路和欠电压保护。

DZ47系列小型断路器主要适用于交流50hz/60hz，额定工作电压为240v/415v及以下，额定电流至60a的电路中，该断路器主要用于现代建筑物的电气线路及设备的过载，短路保护，亦适用于线路的不频繁操作及隔离。

SCM1（cm1）系列断路器适用于交流50hz、60hz、500v及以下的电路中作不频繁转换和电动机不频繁起动之用。断路器具有过载、短路和欠电压保护装置，能保护线路及电源设备不受损坏。本断路可垂直安装、亦可水平安装。

DW10系列万能式断路器适用于交流50hz、电压至380v、直流电压至440v的电气线路中，作过载、短路、失压保护以及正常条件下的不频繁转换之用。当三极断路器在直流电路中串联使用时，电压允许提高至440v。

DW15系列万能式空气断路器适用于交流50hz、额定电流至4000a,额定工作电压至1140v（壳架等级额定电流630a以下）80v（壳架等级额定电流1000a及以上）的配电网络中，用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用。壳架等级额定电流630a及以下的断路器也能在交流50hz、380v网络中供作电动机的过载、欠电压和短路保护。

断路器在正常条件下可作为线路的不频繁转换之用，壳架等级额定电流630a及以下的断路器在正常条件下也可作为电动机的不频繁起动之用。

DW17（me）系列万能式空气断路器适用于交流50hz、电压380v、660v或直流440v，电流至4000a的配电网络，用来分配电能和保护线路及电源设备的过载、欠电压、短路等,在正常的条件下，可作为线路的不频繁转换之用，1250a以下的断路器在交流50hz、电压380v的网络中可用作保护电动机的过载和短路。在正常条件下，还可作为电动机的不频繁起动之用。

DZ20l系列漏电断路器是一种电流动作型电子式剩余电流动作保护装置，主要适用于交流50赫兹，额定电压为380伏，额定电流至630a的配电网络中，作为人身触电保护之用，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路，并可作为线路的不频繁转换之用。

DZL18-20系列家用漏电开关适用于交流50hz、电压为220v、额定电流至20a的单相电路中作为人身触电保护用，也可作为线路、设备的过载、过压保护及用于防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险，当与rl1熔断器串联时，可作短路保护。

DZL25系列漏电断路器适用于交流50hz、额定电压至380v，额定电流至200a的电路中，作触电、漏电保护用。并可用来保护线路和电动机的过载及短路以及作为线路的不频繁转换及电动机的不频繁起动之用。

H系列塑壳式断路器适用于交流50hz~60hz、额定工作电压至690v、直流250v，额定电流至1200a的配电网络中。用来分配电能和保护线路及民源设备的过载、欠电压和短路，以及在正常条件下作不频繁分断和接通电力线路之用。

TO、TG系列断路器适用于额定电流600a及以下，交流50hz、额定工作电压690v及以下，直流230v及以下一般作配电用，定额电流225a及以下的断路器可分别作为线路和不频繁转换和不频繁转换及电动机的不频繁起动之用。

DZ108（3ve）系列塑料外壳式断路器适用于交流50－60hz，电压至660v，额定电流0.1至63a的电路中。作为电动机的过载、短路保护之用。并可在ac-3负载下,作为起动和分断电动机全压起动器，也可在配电网络中作线路和电源设备的过载和短路保护之用。

DZ30（dpn）、dz30k（dpnk）、dz23断路器适用于交流５０ｈｚ或６０ｈｚ，额定电压在２２０ｖ的单相住宅线路中，作为漏电保护之用，并对民用电气线路的单相住宅线路中，作为漏电保护之用，并对民用电气线路的火线同时切断，并在火接反的情况下，仍能对漏电进行保护。

电子式漏电过压保护断路器内的滤波装置，能防止瞬时电压（照明，其它设备的线路干扰）和瞬时电流（如容性在在的负载线路）引起的误动作脱扣。

DZ302（dpnl）、DZ23l漏电断路器适用于交流50hz或60hz，额定电压在220v的单相住宅线路中，对电气线路的过载和短路进行保护，该产品分断能力高、体积小、宽度为36mm。零、火线同时切断，杜绝了火线、零线接反或零线对地电位造成的人身及火灾危

险，是目前民用住宅领域中最理想的配电保护开关。

AC30系列模数化插座是户内安装的模数化终端组合电器的配套电器元件，亦可装于其它成套电器箱内，对用电设备进行接插。

DZ47漏电脱扣断路器具有分励脱扣功能，适用于交流50hz或60hz，额定工作电压为230v，额定电流至63a的线路中，对线路进行远距离控制分断或自动信号控制分断，同时对线路起过载和短路保护的作用，也可以作为线路的不频繁操作转换之用。

DZ47LE系列漏电断路器适用于交流50hz，额定电压至400v，额定电流至50a的线路中，作漏电保护之用。当有人触电或电路泄漏电流超过规定值时，漏电断路器能在极短的时间内自动切断电源，保障人身安全防止设备因发生泄漏电流造成的事故。

漏电断路器具有过载和短路保护功能，可用来保护线路的过载和短路，亦可在正常情况下作为线路的不频繁转换之用。

DZ47LE－63系列漏电断路器适用于交流50hz额定电压380v及以下，额定电流至63a 的线路中，作漏电保护之用。当有人触电或电路泄漏电流超过规定值时,漏电断路器能在0.1s内自动切断电源，保障人身安全和防止设备因发生泄漏电流造成的事故。

漏电断路器具有过载和短路保护功能，可用来保护线路的过载和短路，亦可在正常情况下作为线路的不频繁转换之用。

电磁式漏电保护开关主要用于交流50hz,电压250v线路的漏电、触电、过载、短路保护，产品具有工作可靠、外型美观、使用方便的特点。

电子式漏电保护开关适用于交流50hz或60hz,额定电压400v,额定电流至63a线中,当人身触电或电网漏电流超过规定值时,漏电保护开关能在极短的时间内迅速切断故障电源,保

护人身及用电设备的安全,亦可作为线路的不频繁转换及电动机的不频繁起动之用。

GYD气压自动开关适用于装载电动机功率5.5kw及以下的微型空气压缩机,作控制电动机的起动、运转和停止之用。该开关与磁力起动器或其他合适的继电器连接后，也可适用于排气量m3/min 及以下的微型空气压缩机。

其代表意义为：

①—产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。

②—装置地点代号；N—户内，W—户外。

③—设计系列顺序号；以数字1、2、3……表示。

④—额定电压，KV。

⑤—其它补充工作特性标志，G—改进型，F—分相操作。

⑥—额定电流，A。

⑦—额定开断电流，KA。

⑧—特殊环境代号。像DZ47-63指的是空开。如果DZ47LE-63那么就是带上漏电的。C16:是指电流16A的，一般家庭住户用的是C10-16的比较多，工程上用的是C32以上的。

LE：电子式带过电流保护的剩余电流动作断路器

L：普通的带过电流保护的剩余电流动作断路器

NDM2L-250/4P 150A

ND --------企业代号

M2--------产品型号

L----------漏电断路器

250-------壳架等级

4P--------四极

150A-----额定工作电流

DZ47-63 C16 是塑壳断路器的一个型号。

DZ代表塑料外壳式断路器

47代表设计序号

63 壳架等级额定电流

C16 表示额定电流是16A ；C型指照明保护用

漏电断路器型号含义：

HU M 18 LE—□1/□2□3—□4□5-□6

HU--环宇有限公司代号

M--塑料外壳式断路器

18—设计序号

LE—特殊派生代号（电子式漏电断路器）

□1—壳架等级额定电流值（A）

□2—级数

□3—当带有不可分段的中性线时，用N表示

□4—脱扣器型式（用B、C、D表示）

□5—额定电流值（A）

□6—额定剩余动作电流（mA）

电气设备型号说明书

熔断器：熔断器-R(熔断器)W(户外)□(设计序号)-□□(额定电压kV)/□□(额定电流A)- □□（开端电流kA）避雷器： HY5W-51/134 上述涉及到的所有电压和电流均为kA和kV 变压器：干式变压器；例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）: Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。１０的意示是设计序号，也叫技术序号。１０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。１０ＫＶ的意思是一次额定电压，0.4kV 意思是二次额定电压。电力变压器产品型号其它的字母排列顺序及涵义。

（１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。（２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。（３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。（４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。（５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。不对的地方请各位专家朋友指正。变压器型号

电机型号意义.pdf

电机的产品型号与代号汉字意义序号产品名称产品代号代号汉字意义 1 三相异步电机 Y 异 2 分马力三相异步电机 YS 异三 3 绕线转子三相异步电机（大中型） YR 异绕 4 立式三相异步电机（大中型） YLS 异立三 5 绕线转子立式三相异步电机（大中型） YRL 异绕立 6 大型二极（快速）三相异步电机 YK 异（二） 7 大型绕线转子二极（快速）三相异步电机 YRK 异绕（二） 8 电阻起动单相异步电机 YU 异（组） 9 电容起动单相异步电机 YC 异（容） 10 电阻运转单相异步电机 YY 异运 11双值电容单相异步电机 YL 异（双） 12 罩极单相异步电机 YJ 异极 13 罩极单相异步电机（方行） YJF 异极方 14 三相异步电机（高效率） YX 异效

15 电阻起动单相异步电机（高效率） YUX 异阻效 16 电容起动单相异步电机（高效率） YCX 异容效 17 电容运转单相异步电机（高效率） YYX 异运效 18 双值电容单相异步电机（高效率） YLX 异（双）效 19 三相异步电机（高起动转距） YQ 异起 20 高转差率（滑率）三相异步电机 YH 异滑 21 多速三相异步电机 YD 异多 22 通风机用多速三相异步电机 YDT 异多通 23 中频三相异步电机 YZP 异中频 24 制冷机用耐氟三相异步电机 YSR 异三（氟） 25 制冷机用耐氟电阻起动单相异步电机 YUR 异（阻）氟 26 制冷机用耐氟电容起动单相异步电机 YCR 异（容）氟 27 制冷机用耐氟电容运转单相异步电机 YYR 异（运）氟 28 制冷机用耐氟双值电容单相异步电机 YLR 异（双）氟 29 屏蔽式三相异步电机 YP 异屏 30 泥浆屏蔽式三相异步电机 YPJ 异屏浆

电气设备型号的含义

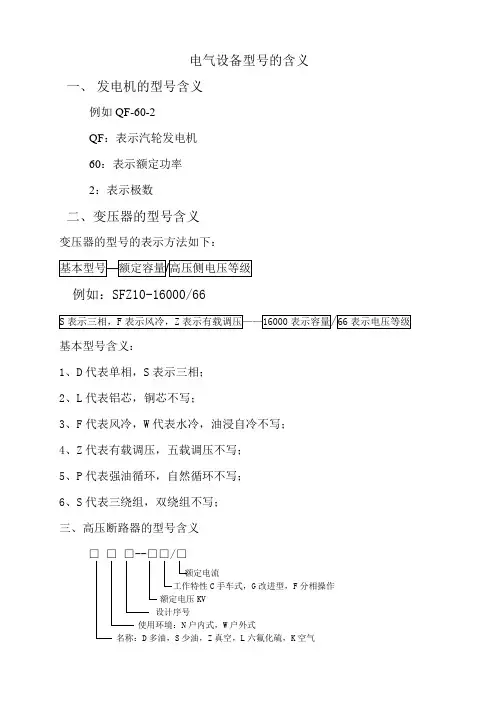

电气设备型号的含义一、发电机的型号含义例如QF-60-2 QF：表示汽轮发电机 60：表示额定功率 2：表示极数二、变压器的型号含义变压器的型号的表示方法如下：例如：SFZ10-16000/66 基本型号含义： 1、D代表单相，S表示三相； 2、L代表铝芯，铜芯不写； 3、F代表风冷，W代表水冷，油浸自冷不写； 4、Z代表有载调压，五载调压不写； 5、P代表强油循环，自然循环不写； 6、S代表三绕组，双绕组不写；三、高压断路器的型号含义 □□□--□□/□ 额定电流工作特性C手车式，G改进型，F分相操作额定电压KV 设计序号使用环境：N户内式，W户外式名称：D多油，S少油，Z真空，L六氟化硫，K空气

L W 3 - 10 I II / 630 - 12.5 额定短路开断电流额定电流 I手动储能，II电动储能额定电压设计序号户外六氟化硫断路器四、隔离开关的型号含义 □□□ -- □□ / □ 额定电流（A）派生代号：K快分型，D带接地刀，G改进型额定电压（KV）设计序号使用环境N户内，W户外产品代号G隔离开关，J接地开关五、高压熔断器的型号含义 □□□ -- □□ / □ 额定电流（A）派结构特点：H带限流电阻，Z带重合闸，T带热脱口额定电压（KV）设计序号使用环境N户内，W户外产品代号：R熔断器五、低压熔断器的型号含义 □□□ -- □ 额定电流（A）设计序号结构特点：M无填料封闭管式，L螺旋式，S有填料快速式，SO有填料快速封闭管式，TO有填料封闭管式，LS螺旋快速式产品代号：R熔断器

六、电流互感器的型号含义 □□□□□--□/□ 额定电流额定电压设计序号使用特点：D或C差动保护用，B过流保护用，J加大容量，Q加强型，X用于配电箱，W户外用，L铝线圈绝缘方式：C磁绝缘，Z环氧树脂浇注，L电缆型，K塑料外壳结构特点：A穿墙式，B支持式，D单匝贯穿式，C磁箱式，F复匝贯穿式，M母线式，Q线圈式，R装入式，G改进型互感器代号L电流互感器七、电压互感器的型号含义 □□□□□--□□ 使用环境：GY高原，TH温热带额定电压设计序号使用特点： J有接地保护辅助线圈， W五柱式，B有补偿线圈，提高准确度。绝缘方式：C磁绝缘，Z环氧树脂浇注，G干式，J油浸式结构特点： D单相，S三相，C串级结构G改进型互感器代号J电压互感器八、电压互感器的型号含义 H Y 5 W S 1 12.7 / 50 标称放电电流下的残压避雷器额定电压设计序号场所代号S配电型无间隙标称放电电流氧化锌避雷器合成绝缘（无此项为磁绝缘）

电机型号含义

电机型号含义系列+机座号+极数如:Y132S1-2 第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同）；第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。海拔：不超过1000米。相对湿度：不超过95℅额定电压：380伏。额定频率：50 赫兹。接法：3千瓦及以下为Y接，4千瓦及以上为Δ接。工作方式：连续（S1）。三相异步电动机型号字母含义： J——异步电动机；O——封闭；L——铝线缠组；W——户外；Z——冶金起重；Q——高起动转轮；D——多速；B——防爆；R一绕线式；S——双鼠笼；K一—高速；H——高转差率。 JQO 2-52-4表示为封闭式高起动转矩异少电动机、5号机座、2号铁芯长度、4极。

电动机型号由产品代号，规格代号，特殊环境代号，补充代号等4部分组成。并按下列顺序排列： [1]-[2]-[3]-[4] 1-产品代号 2-规格代号 3-特殊环境代号 4-补充代号产品代号包括类型代号，电动机特点代号，设计序号和励磁代号组成。类型代号名称代号名称代号“交流”“异” Y{J} “安”全 A 封闭型O “阀”门 F “绕”线型R “管”道G 隔“爆”型 B 水“泵” B “多”速 D 采“煤”机用C{M} 高“起”动转矩Q 装“岩”机用I “高”速K 回“柱”绞车Z 双鼠笼运输机S “通”风机T 高“滑”差H 特点代号

为表征电机的性能，结构或用途而采用汉语拼音字母。如B{隔爆型}，YB隔爆型异步电动机。设计序号表示产品设计顺序，对第一次设计产品，不标设计序号。电动机的规格代号包括机座号或中心高尺寸，功率，转速或极数，电压等级等。其中机座长度采用国际通用字母表示，S-短机座，M-中机座，L 长机座。特殊环境代号 “高”原用G “船”{海}用H 户“外”用W 化工防“腐”用 F “热”带用T “湿热”带用TH “干热”带用TA 注：如同时适用于1个以上的特殊环境时，则按顺序排列。电机型号如Y132S2-2 第一部分汉语拼音字母Y表示异步电动机；第二部分数字（132）表示机座中心高132mm；第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字2为铁心长度代号；

配电柜型号含义

现阶段，市面上的环网柜品种是越来越多，高压柜有HXGNXGNKYN等柜型号，低压柜有GGDGCSMNS等柜型，而其各个字线代表什么意思呢？相信大家对其不太懂，为此我们对高低压配电柜、电力变压器方面的字每含义都进行了列举，并且尤其在配电柜方面，我们已经全部解释。产品表示方法： H①②③④-⑤（⑥）/⑦⑧-⑨ H:环网开关设备 ①：柜体结构：K—金属封闭铠装式；J —金属封闭间隔式；X—金属封闭箱式。 ②：断路器安装方式：Y —移开式或手车式；G—固定式。 ③：使用环境：N—用于户内；W—用于户外。 ④：设计序号 ⑤：额定电压（kV）：12—10kV; 24—20kV。 ⑥：线路开关：F—配负荷开关；F.R—配负荷开关一熔断器组合电器；D—配断路器。 ⑦：操动机构：T —弹簧操动机构；D —电磁操动机构。 ⑧：额定电流（A）。 ⑨：进线柜时为额定短时耐受电流（kA），出线柜时为额定短路开断电流（kA）。产品技术参数符号： --- 额定电压Ur ——额定雷电冲击耐受电压Up ——额定操作冲击耐受电压Us --- 额定工频耐受电压Ud --- 额定电流Ir ――额定短时耐受电流Ik --- 额定峰值耐受电流Ip ――额定频率f ――额定短路持续时间tk ――额定辅助电压Ua --- 绝缘介质的额定充入压力（密度）pre（p re） --- 操作介质的额定充入压力（密度）prm（p rm） --- 绝缘介质的报警压力（密度）pae（p ae） --- 操作介质的报警压力（密度）pam（p am）绝缘介质的最低功能压力（密度）pme（p me）操作介质的最低功能压力（密度）pmm（p mm）外壳：外壳的防护等级（IP代码） IP □□□□ 第一位特征数字第二位特征数字附加字母

电气设备型号含义

电气设备型号含义母线型号含义例如：TMY-120×10 1、电压互感器型号含义：

2、电流互感器型号含义： 5、交流接触器的型号及含义以CJ系列接触器为例，型号含义如下： 6、热继电器型号含义：

以JR系列热继电器为例，型号含义如下： 7、中间继电器型号含义：断路器型号含义 B型：无感或微感电路 C型：照明配电电路 D型：工业配电系统短路及过载保护可做隔离开关使用低压断路器旧称低压自动开关或空气开关。它既能带负电荷通断电路，又能在短路、过负荷和低电压（或失压）时自动跳闸，其功能与高压断路器类似当线路上出现短路故障时，其过流脱扣器动作，使开关跳闸；如出现过负荷，其串联在一次线路的加热电阻丝加热，使双金属片弯曲，也使开关跳闸；当线路电压严重下降或电压消失时，其失压脱扣器动作，同样使开关跳闸；如果按下按钮脱扣按钮，使分励脱扣器通电或使失压脱扣器失压，则可使开关远距离跳闸。低压断路器按灭弧介质分类，有空气断路器和真空断路器等；按用途分类，有配电用断路器、电动机保护用断路器、照明用断路器和漏电保护断路器等。配电用低压断路器按保护性能分，有非选择型和选择型两类。非选择型断路器，一般为瞬时动作，只作短路保护用；也有的为长延时动作，只作过负荷保护用。选择型断路器，有两段保护、三段保护和智能化保护。两段保护为瞬时或短延时与长延时两段。三段保护为瞬时、短延时与长延时特性三段。其中瞬时和短延时特性适于短路保护，而长延时特性适于过负荷保护。而智能化保护，其脱扣器由微机控制，保护功能更多，选择性更好，这种断路器称为智能型断路器。 DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。

电气设备识图符号大全

1.线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR 6*1.5 首先你需要了解这些型号中每个字母代表什么 NH是耐火的意思，汉语拼音第一个字母，R是软线，V是聚氯乙烯绝缘，S是双绞线（意思是两根导线绞合）B是固定布线用电线， 1.5就是导体部分截面积，2是2根线具体每一根： NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5平方 NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5平方 NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5平方 NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5平方 NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5平方 2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV" 是什么意思? 人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆 B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料） L就是铝芯的代码 R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例： BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm RV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套

三相异步电动机型号说明

三相异步电动机型号字母表示的含义 J——异步电动机； O——封闭； L——铝线缠组； W——户外； Z——冶金起重； Q——高起动转轮； D——多速； B——防爆； R一绕线式； S——双鼠笼； K一—高速； H——高转差率。电磁滑差调速电机型号字母表示的含义 YCT系列电磁调调速三相异步电动机是一种交流恒转矩无级调速电动机。其调速特点是调速范围大、无失控区、起动力矩大、可以强励起动，频繁起动时，对电网无冲击。适用于纺织、化工、治金、建材、食品、矿山等部门，如，可用于油漆流水线、装配流水线的的传输带、注塑料机、印刷机、印染机、空调设备、输送设备等。型号含意 YD系列变极多速三相异步电动机是一般用途的全封闭自扇冷式鼠笼型节能电动机，是Y系列（IP44）三相异步电动机的主要派生系列之一型号说明

产品型号由产品代号、规格代号、特殊环境代号和补充代号等四个部分组成。它们的排列顺序为：产品代号—规格代号—特殊环境代号—补充代号。一、产品代号：由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。 1，类型代号是表征电机的各种类型而采用的汉语拼音字母。比如：异步电动机Y 同步电动机T 同步发电机TF 直流电动机Z 直流发电机ZF 2，特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示比如：隔爆型用B表示YB轴流通风机上用YT 电磁制动式YEJ变频调速式YVP 变极多速式YD 起重机用YZD等 3.设计序号是指电机产品设计的顺序，用阿拉伯数字表示。对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。比如：Y2 YB2 4励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁二．规格代号主要用中心高、机座长度、铁心长度、极数来表示。 1，中心高指由电机轴心到机座底角面的高度；根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高 H在45mm~71mm的属于微型电动机； H在80mm~315mm的属于小型电动机； H在355mm~630mm的属于中型电动机； H在630mm以上属于大型电动机。 2. 机座长度用国际通用字母表示：S——短机座 M——中机座 L——长机座 3，铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示 4，极数分2极、4极、6极、8极等。三，特殊环境代号有如下规定：特殊环境代号 “高”原用 G 船（“海”）用 H

各种电气设备型含义

2.电流互感器的型号及表示注：结构形式的字母含义 R－套管式 Z－支柱式 Q－线圈式 F－贯穿式（复匝） D－贯穿式（单匝） M－母线式 K－开合式 V－倒立式 A－链式线圈外绝缘介质的字母含义 J－变压器油不表示 G－空气（干式） C－瓷（主绝缘） Q－气体 Z－浇注成型固体 K －绝缘壳 3.电压互感器型号的表示如下注：结构形式的字母含义X－带零序（剩余）电压绕组 B－三相带补偿绕组 W－五芯柱三绕组 4. 高压熔断器的全型号的表示和含义如下：注：对于“自爆式”熔断器，在“R”前面加字母“B” 5.国产低压熔断器的全型号的表示和含义如下：注：上述型号不适用于引进技术生产的熔断器，如NT、gF、aM等。

7.高压负荷开关全型号的表示和含义如下： 8.高压断路器的全型号表示和含义如下： 9.高压开关设备的常用操动机构型号表示和含义如下： 10.低压刀开关全型号的表示和含义如下： 11.低压刀熔开关全型号的表示和含义如下： 12.国产低压断路器全型号表示和含义如下： 13.阀型避雷器的全型号表示和含义如下： 14. 金属氧化物避雷器的全型号表示和含义如下： HY5WS-17/50 H 复合型材料（外套——硅橡胶） Y金属氧化物避雷 5标称放电电流（8/20波形） W无间隙 S配电型避雷器 17避雷器额定电压（17kV） 50避雷器残压（50kV在8/20波形下，电流幅值5kA的条件下残压50kV）{以YH5WS5-17/50(老型号为HY5WS5-17/50)为例}

电器设备型号含义

1刀开关的型号○1HK2-□/○ HK开启式负荷开关 2设计序号□额定电流○极数 ○2 HK2-□ HK开启式负荷开关 2设计序号□额定电流 ○3HR5-□/◎○ HR熔断器式刀开关 5设计序号□约定发热电流◎极数○0无熔断信1有熔断信号装置型号装置型 ○4HG1-□/◎○ HG熔断器式刀开关 1设计序号□约定发热电流◎极数○0无熔断信1有熔断信号装置型号装置型 2转换开关(组合开关)的型号HZ10-□◎/○ HK组合开关 10设计序号□额定电流◎P用于两种电源的切换S用于三种电源的切换○极数 3万能转换开关的型号LW6-□/◎○ LW万能转换开关 6设计序号□触点数目◎定位特征代号○接线图编号 4自动空气开关的型号 DZ20□-◎○＃※ DZ塑壳式自动空气开关 20设计序号□Y一般型J较高型G最高型◎额定电流○极数＃脱扣器代号※辅助机构代号 5按钮的型号LA□-◎○※ L主令电器 A按钮□设计序号◎常开触点数○常闭触点数※结构形式代号 6行程开关的型号JLXK1-□◎○ J机床电源 L主令电源 X行程开关 K快速 1设计序号□滚轮数目◎常开触点数○常闭触点数 LX32-□◎ L主令电器 32设计序号□操作机构形式(1直杆型2直杆滚轮型3单臂滚轮型4卷簧万向型) ◎外壳形式(Q防护型S防水型) LXJ6-□/◎ LXJ接近开关 6设计序号□基本规格代号(2作用距离2mm,4作用距离4mm,6作用距离6mm,8作用距离8mm,10作用距离10mm) ◎辅助规格代号(18螺纹直径M18,22螺纹直径M22,30螺纹直径M30) 7接触器的型号○1CJ□-◎/○ C接触器 J交流□设计序号◎主触头电流○主触头数 ○2CZ□-◎○/※＃ CZ直流接触器□设计序号◎额定电流○C不带辅助触头C/22带辅助触头D不带辅助触头D/22不带辅助触头※常开主触头数量＃常闭主触头数量 ○3CZ18-□/◎○ CZ直流接触器 18设计序号□额定电流◎常开触点数○常闭触点数 ○4B□◎ B系列接触器□操作方式(无字表示交流操作,BE表示直流操作-断铁的,BC表示直流操作-整块铁的) ◎额定工作电压(380V,AC) 8中间继电器的型号JZ□-◎○ J继电器 Z中间□设计序号◎常开触点数○常闭触点数 9电流继电器的型号JL18-□◎/○※ JL电流继电器 18设计序号□基本规格代号:用数字表示线圈额定工作电流等级

电气设备编号命名原则

一、编制依据 1、《电力系统部分设备统一编号准则SD240-87》； 2、华东电网有限公司《330kV 及以上电气设备命名编号及调度管辖范围划分原则》暂行办法。二、发电厂、变电站命名原则 1、新建发电厂、变电站名称由所属业主单位提供，电网调度机构批准。 2、新建发电厂、变电站在初设前，向所辖电网调度机构提交发电厂、变电站拟命名称（推荐三个及以上名称）。 3、新建发电厂、变电站命名不得与已有厂站同名、同音。其中电厂、电网变电站最好以地域名命名；用户变以企业特性或地域命名。三、线路命名原则（一）330kV 及以上线路 1、330kV 及以上线路名称实行双重编号，即线路编号＋设备名称。 2、330kV 线路编号由网调统一编制，一般由四或五位数字组成，格式为：电压等级（第一位）+中间两位数字表示该线路年份（第二、三位）+最后一位或两位数字表示该线路在当年命。 3、330kV 线路命名以该线路两端厂站名称的简称命名，一般以主供电源端的简称在前；若有二回线，命名与一回线一致，线路名称除按上述命名外还应附加以回路数，如××I 线、××II 线。（二）110kV 及以下线路 1、110kV 及以下线路命名实行双重编号，即电压等级＋线路名称。如110 kV××线、35 kV××线、10kV ××路。 2、110kV 线路命名以该线路两端厂站名称的简称命名，一般以主供电源端的简称在前；若有二回线，命名与一回线一致，线路名称除按上述命名外还应附加以回路数，如××I 线、××II 线。 3、“T ”接线线路命名为线路主线名称＋“T ”接厂站简称，如××（主线名称）“T ”×（厂站简称）线。 4、线路杆塔编号排列顺序：由线路主供电源端开始至受电厂站，从1号起按递增顺序编号；“T ”接线路杆塔编号由“T ”接点至厂站，从1号起按递增顺序编号。

电机型号含义

电机型号含义2009-06-16 11:05系列+机座号+极数如:Y132S1-2 第一部分汉语拼音字母Y 表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同）；第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。海拔：不超过1000米。相对湿度：不超过95℅额定电压：380伏。额定频率：50赫兹。接法：3千瓦及以下为Y接，4千瓦及以上为Δ接。工作方式：连续（S1）。三相异步电动机型号字母含义：J——异步电动机；O——封闭；L——铝线缠组；W——户外；Z——冶金起重；Q——高起动转轮；D——多速；B——防爆；R一绕线式；S——双鼠笼；K一—高速；H——高转差率。JQO 2-52-4表示为封闭式高起动转矩异少电动机、5号机座、2号铁芯长度、4极。电机型号里的Y、YS、YSF、YT、YD、YL、YC分别是什么意思2008/05/19 14:19一般也就这些种类，希望能有所帮助Y 系列全程为全封闭自扇冷式三相鼠笼型异步电动机。使用非常普遍YS系列三相异步电动机功率较小，适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部。YSF、YT系列区别不大，都是风机专用三相异步电动机，是根据风机行业的配套要求，电动机在结构上采取了一系列的降噪、减振措施。该系列电机具有高效节能、噪声低，启动性能好，运行可靠，使用安装方便等特点。适用于风机安装和使用，是风机的理想配套产品。YD为多速三相异步电动机，一般有4/2极8/6极8/4/2极6/4极12/6极8/6/4极8/4极6/4/2极12/8/6/4极YL系列为双值电容单相异步电动机，也就是有两个电容YC系列为单相电容起动异步电动机YY系列为单相电容运转异步电动SG系列为高防护等级三相异步电动机，可与Y 系列互换，但性能均有所加强（如电磁方案的调整优化，部分规格采用冷轧硅钢片等），使该系列电机的振动和噪音（特别是负载噪音）明显低于Y系列电机。实验证明该系列电机的噪音达到I级标准，电机的振动值比Y系列标准低1个优先级。轴伸端轴承增加了注油装置，不需拆卸电机就可对轴承进行换油，维护简单。YCT系列为电磁调速电动机，是改变励磁电流大小的方法来调节输出轴力矩和转速的一种调速电机。它可应用于恒转矩负载的速度调节和张力控制的场合，更适合于鼓风机和泵类负载的场合。对于起动力矩高、惯性大的负载有缓冲起动的作用，同时有防止过载等保护作用。YP2系列为变频调速三相异步电动机，是以变频器为供电电源的变频调速三相异步电动机。通过改变电源频率实现平滑地调节电动机的转速，达到节能和控制自动化的目的。YP2系列电动机效率高，调速范围广，精度高，运行稳定，操作和维修方便，其安装尺寸符合国际电工委员会(IEC)标准，分为自扇冷却和外置风扇冷却两种。CXT系列为稀土永磁三相同步电动机，采用新型稀土永磁材料及其它优质材料制造，在转子结构设计和电磁参数选定方面有较大创新，使电机具有超高效率、功率因数的同时（功率因数达到95%以上），因而具有较高的起动性能、较高的牵入同步转矩和较大的过载能力，并且电机效率曲线比较平直，低负荷时也具有很高的效率，能够广泛应用于石油、化工、冶金、矿山、纺织等长期负荷运行的设备。YLZC系列为冷却塔专用电机，电机外壳防护等级为IP45（或IP55），该系列电机在结构上采取—系列的降噪、减振、防水、防潮措施，具有噪音低、效率高、防水、防潮等有点。YZS系列为注塑机专用电机，它除具有Y系列电机基本特性外，还具有过载能力强，噪声低，尤其是额定负载和超载时噪声低的特点。YXF系列为高温消防排烟风机专用电机，电机外壳与烟气完全隔离，内置独立的冷却通路，具有连续输送300C°高温烟气30MIN的超凡能力电机型号如Y132S2-2 第一部分汉语拼音字母Y表示异步电动机；第二部分数字（132）表示机座中心高132mm；第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字2为铁心长度代号；第四部分2表示电机极数为2极。电机型号如YB160M-4WF 第一部分YB表示隔爆型异步电动机第二部分160M-4 中心高160MM 中机座M 4极第三部分W户外用F化工防腐用电动机型号由产品代号，规格代号，特殊环境代号，补充代号等4部分组成。并按下列顺序排列：[1]-[2]-[3]-[4] 1-产品代号2-规格代号3-特殊环境代

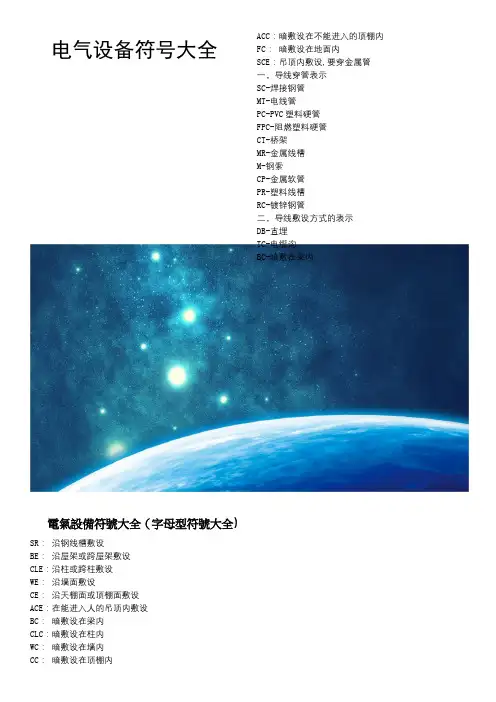

电气符号大全、电缆型号表示含义、线路敷设字母标示

电缆敷设方式与代号线管的代号及敷设方式一、线管的代号根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定： 1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方 x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。一般电气设计都在电气说明书上一穿管表供参考。其它电工书或电线电缆产品介绍的册子也有表供查阅。 2、还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。 3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？ ①、电缆引入引出建筑物，隧道处，楼板及主要墙壁； ②、引出地面两米高，地下 250mm 深； ③、电缆与地下管道交叉或接近时距离不合规定者；

④、电缆与道路，电车轨道和铁路交叉时； ⑤、厂区可能受到机械损伤及行人易接近的地点。 4、选择管径时，内径要比外径大 50 ％。四、线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设五、线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设六、线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内七、配电线路的标注方法 a——b(c×d)e——f其中：a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 1表示2根导线 2表示3根导线

设备字母含义

砂石矿设备型号字母含义 1,、喷雾泵：B P W 250 / 10 B:泵站P：喷雾W：卧式 250：公称流量10：公称压力 2、乳化泵：BRW400/31.5 B:泵站R：乳化W：卧式 400: 公称流量31.5：公称压力 3、移动变电站：KBSGZY-500/1140/660 K:矿用B：隔爆型S：三项G：干式 Z：组合式Y：移动变电站500:额定容量KV A 1140/660：电压等级KV 4、矿用隔爆型真空馈电开关：KBZ2-400/1140/660 K:馈电开关B：隔爆型Z：真空2：设计序号400：额定电流A 1140/660：电压等级V 5、组合开关QJZ-2000/1140(660)-11 Q:多回路电磁启动器J：隔爆兼本安Z：真空 2000：总额定电流1140（660）：额定工作电压 11：多回路 6、（1）矿用隔爆型高压真空配电柜：BGP9L-200/6G BG:分类代号（高压防爆）P：分组代号（配电装置）9L：设计序号（90年代全国联合设计）200：额定电流

6：额定电压G：整体结构设计方案（改进型）（2）、矿用隔爆型高压真空配电装置PBG-200/6 P：配电装置B：隔爆型G：高压 200：额定电流A 6：额定电压KV 7、顺槽刮板转载机：SZZ764/160 S：输送机Z：转载Z：中双链型 764：中部槽内宽（mm）160：总装机功率（KW）8、刮板输送机：SGZ764/500 S：输送机G：刮板Z：中双链型 764：中部槽内宽（mm）500：总装机功率（KW）9、掘进机EBZ150A E：掘进机B：悬臂式Z：纵轴式 150：截割电机功率KW A：改进型 10、破碎机：PCM132 P：破碎机C：锤式M：煤矿用 132：电动机功率 11、采煤机：MG300/730-WD M：采煤机 G：滚筒式 300：截割功率 730：装机功率 W：无链牵引 D：电牵引 12、污水电泵：BQW-50-140/4-37/N-S B：矿用隔爆型Q：潜水电泵 W：电泵输送介质（W：污水污物；S：泥沙）

电动机型号命名规则

电动机型号命名规则电动机产品型号由产品代号、规格代号、特殊环境代号和补充代号等四个部分组成。它们的排列顺序为：产品代号—规格代号—特殊环境代号—补充代号。一、产品代号：由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。 1、类型代号是表征电机的各种类型而采用的汉语拼音字母。比如：异步电动机 Y 同步发电机 TF 直流电动机 Z 直流发电机 ZF 2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。比如：隔爆型用B表示 YB 轴流通风机上用 YT 电磁制动式 YEJ 变频调速式 YVP 变极多速式 YD 起重机用 YZD等。 3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的

顺序标注。比如：Y2 YB2 4、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。二、规格代号主要用中心高、机座长度、铁心长度、极数来表示。 1、中心高指由电机轴心到机座底角面的高度；根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高 H在45mm~71mm的属于微型电动机； H在80mm~315mm的属于小型电动机； H在355mm~630mm的属于中型电动机； H在630mm以上属于大型电动机。 2、机座长度用国际通用字母表示：S——短机座 M——中机座 L——长机座 3、铁心长度用阿拉伯数字1、2、3、 4、、、由长至短分别表示。 4、极数分2极、4极、6极、8极等。三、特殊环境代号有如下规定：

四、补充代号仅适用于有补充要求的电机。举例说明：产品型号为YB2-132S-4 H的电动机各代号的含义为：Y: 产品类型代号，表示异步电动机； B: 产品特点代号，表示隔爆型； 2: 产品设计序号，表示第二次设计； 132：电机中心高，表示轴心到地面的距离为132毫米； S: 电机机座长度，表示为短机座； 4：极数，表示4极电机； H: 特殊环境代号，表示船用电机。通过本次学习，应该做到每看到一种产品型号，就能知道该电机的类型、特点、设计序号、电机的规格以及它所使用的环境等。几级电机（如一级，二级，电机）这是怎么分的? 1. 极数反映出电动机的同步转速，2极同步转速是3000r/min，4极同步转速是1500r/min，6极同步转速是1000r/min,8极同步转速是750r/min。绕组的一来一去才能组成回路，也就是磁极对数，是成对出现的，极就是磁极的意思，这些绕组当通过电流时会产生磁场，相应的就会有磁极。三相交流电机每组线圈都会产生N、S磁极，每个电机每相含有的磁极个数就是极数。由于磁极是成对出现的，所以电机有2、4、6、8……极之分。

电机型号标示解释

电机型号标示解释电机型号如Y132S2-2 第一部分汉语拼音字母Y表示异步电动机；第二部分数字（132）表示机座中心高132mm；第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字2为铁心长度代号；第四部分2表示电机极数为2极。电机型号如YB160M-4WF 第一部分YB表示隔爆型异步电动机第二部分160M-4 中心高160MM 中机座M 4极第三部分W户外用F化工防腐用电动机型号由产品代号，规格代号，特殊环境代号，补充代号等4部分组成。并按下列顺序排列： [1]-[2]-[3]-[4] 1-产品代号 2-规格代号 3-特殊环境代号 4-补充代号产品代号包括类型代号，电动机特点代号，设计序号和励磁代号组成。类型代号名称代号名称代号 “交流”“异” Y{J} “安”全A 封闭型O “阀”门 F “绕”线型R “管”道G 隔“爆”型 B 水“泵” B “多”速D 采“煤”机用C{M} 高“起”动转矩Q 装“岩”机用I “高”速K 回“柱”绞车Z 双鼠笼运输机S “通”风机T 高“滑”差H 特点代号为表征电机的性能，结构或用途而采用汉语拼音字母。如B{隔爆型}，YB隔爆型异步电动机。设计序号表示产品设计顺序，对第一次设计产品，不标设计序号。电动机的规格代号

包括机座号或中心高尺寸，功率，转速或极数，电压等级等。其中机座长度采用国际通用字母表示，S-短机座，M-中机座，L长机座。特殊环境代号 “高”原用G “船”{海}用H 户“外”用W 化工防“腐”用 F “热”带用T “湿热”带用TH “干热”带用TA 注：如同时适用于1个以上的特殊环境时，则按顺序排列。

设备位号编号规则及含义及管道代号

设备位号编号规则及含义按照《化工工艺设计施工图内容和深度统一规定》的要求，施工图中设备名称应与初步设计所确定的名称一致。位号的书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。（P IDCAD绘图软件中可自动生成） 1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示： M 03 101 A （1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，（2）设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。特殊情况下允许以主项代号作为主项编号。（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。（4）相同设备的数量尾号

两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。工艺图中管道及设置位号编号规则及意义管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示： PG 03 001 – 100 L1B - C （1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。（1）物料代号

电机型号的含义是什么

电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。一、电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。 1、类型代号是表征电机的各种类型而采用的汉语拼音字母。比如：异步电动机Y 同步电动机T 同步发电机TF 直流电动机Z 直流发电机ZF 2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。比如：隔爆型用B表示YB轴流通风机上用YT 电磁制动式YEJ 变频调速式YVP 变极多速式YD 起重机用YZD等。 3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。比如：Y2 YB2 4、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。如：Y2-- 160 M1 –8 Y：机型，表示异步电动机; 2：设计序号，“2”表示第一次基础上改进设计的产品; 160：中心高，是轴中心到机座平面高度; M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。 8：极数，“8”是指8极电动机。如：Y 630—10 /1180 Y表示异步电动机; 630表示功率630KW; 10极、定子铁心外径1180MM。二、规格代号主要用中心高、机座长度、铁心长度、极数来表示 1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高 H在45mm~71mm的属于微型电动机; H在80mm~315mm的属于小型电动机; H在355mm~630mm的属于中型电动机; H在630mm以上属于大型电动机。 2、机座长度用国际通用字母表示： S—短机座

Y系列电机型号含义

Y系列电机型号含义 ※Y系列是一般用途的全封闭鼠笼型三相异步电动机，机座号80－－－315。YD系列为变级调速三相异步电动机。机座80－－－160。以上产品广泛用于风机、泵、农业机械、金属切削机床、切割机、吊装机，同时也适用于起动转矩有较高要求的压缩机等机械。电磁制动电机的型号含义 ※YEJ系列电磁制动三相异步电动机是Y系列的派生产品，机座号80－，其外型尺寸与Y系列相同，UEJ系列适用于要求快速停止、准确定位、往复运转，频繁起动，防止滑行的各种机械中做主轴传动和辅

助传动。如升降机械，运输机械，包装机械，食品机械，印刷机械，建筑机械，木工机械，减速机械，锻压机械等。电磁调速电机型号含义 ※YCT系列电磁调速异步电动机是一种恒转矩调速电动机，通过可控硅进行控制而达到均匀无级调速，具有速度稳定，使用便，调速围大，起动性能好的特点，广泛用于纺织、化工、造纸、电线、冶镏金我、塑料等行业，也可用于变转矩的离心水泵和风机上。防爆电机型号含义

（1）YB系列防爆型三相异步电动机是在基本系列电动机上派生的，是我国统一设计的最新防爆电机系列技术标准为EBK25002。（2）本系列电动机额定电压为380V频率为50HZ也可生产其他电压的电动机，如220V、 660V或220V/380V、380/660V。（3）本系列电动机具有高效性能好、噪声低、振动小、隔结构先进可靠性高，使用维护便等优点，适用一有爆炸性混合气体存在的场所。 JCB机床冷却泵是一种油浸式三相电泵，该泵具

有安装简单、便、效率高等特点，适合做各种机床输送冷却液，润滑液的动力，也可用在其他类似的场所。 Y系列三相异步电动机主要技术参数（点击查看一、二）

2021年各种电气设备型号含义

1.电力变压器全型号的表示和含义如下：欧阳光明（2021.03.07） 2.电流互感器的型号及表示注：结构形式的字母含义 R－套管式 Z－支柱式 Q－线圈式 F－贯穿式（复匝） D－贯穿式（单匝） M－母线式 K－开合式 V－倒立式 A－链式线圈外绝缘介质的字母含义 J－变压器油不表示 G－空气（干式） C－瓷（主绝缘） Q－气体Z－浇注成型固体 K－绝缘壳 3.电压互感器型号的表示如下注：结构形式的字母含义X－带零序（剩余）电压绕组 B－三相带补偿绕组 W－五芯柱三绕组 4.高压熔断器的全型号的表示和含义如下：注：对于“自爆式”熔断器，在“R”前面加字母“B” 5.国产低压熔断器的全型号的表示和含义如下：注：上述型号不适用于引进技术生产的熔断器，如NT、gF、aM 等。 6.高压隔离开关的全型号的表示和含义

7.高压负荷开关全型号的表示和含义如下： 8.高压断路器的全型号表示和含义如下： 9.高压开关设备的常用操动机构型号表示和含义如下： 10.低压刀开关全型号的表示和含义如下： 11.低压刀熔开关全型号的表示和含义如下： 12.国产低压断路器全型号表示和含义如下： 13.阀型避雷器的全型号表示和含义如下：？？ 14.金属氧化物避雷器的全型号表示和含义如下： HY5WS-17/50 H 复合型材料（外套——硅橡胶） Y金属氧化物避雷 5标称放电电流（8/20波形） W无间隙 S配电型避雷器 17避雷器额定电压（17kV） 50避雷器残压（50kV在8/20波形下，电流幅值5kA的条件下残压50kV） {以YH5WS5-17/50(老型号为HY5WS5-17/50)为例} (Y) (H) (5) (W) (S) (5)－(17) / (50) | | | | | | | |＿＿＿＿＿标称电流下的最大残压 | | | | | | |＿＿＿＿＿＿＿＿避雷器额定电压
