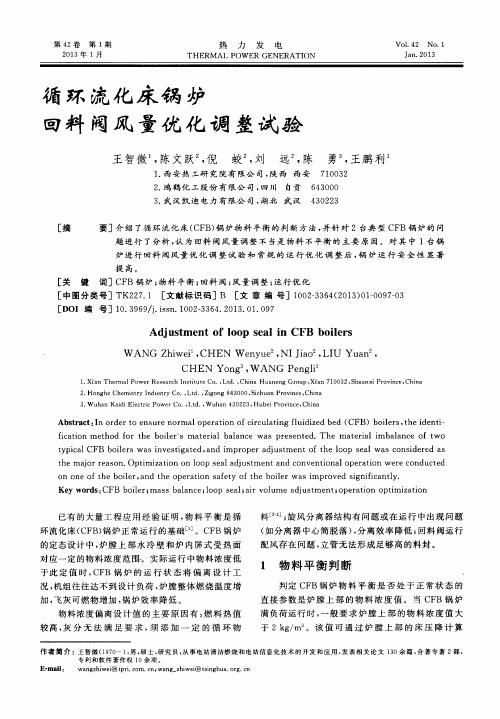

循环流化床锅炉回料阀风量优化调整试验_王智微
安全阀调整安全技术操作规程(最新版)
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 安全阀调整安全技术操作规程 (最新版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
安全阀调整安全技术操作规程(最新版) (1)开启压力的调整 ①安全阀出厂前，应逐台调整其开启压力到用户要求的整定值。若用户提出弹簧工作压力级，则一般应按压力级的下限值调整出厂。 ②使用者在将安全阀安装到被保护设备上之前或者在安装之前，必须在安装现场重新进行调整，以确保安全阀的整定压力值符合要求。 ③在铭牌注明的弹簧工作压力级范围内，通过旋转调整螺杆改变弹簧压缩量，即可对开启压力进行调节。 ④在旋转调整螺杆之前，应使阀进口压力降低到开启压力的90％以下，以防止旋转调整螺杆时阀瓣被带动旋转，以致损伤密封面。 ⑤为保证开启压力值准确，应使调整时的介质条件，如介质种
类、温度等尽可能接近实际运行条件。介质种类改变，特别是当介质聚积态不同时(例如从液相变为气相)，开启压力常有所变化。工作温度升高时，开启压力一般有所降低。故在常温下调整而用于高温时，常温下的整定压力值应略高于要求的开启压力值。高到什么程度与阀门结构和材质选用都有关系，应以制造厂的说明为根据。 ⑥常规安全阀用于固定附加背压的场合，当在检验后调整开启压力时(此时背压为大气压)，其整定值应为要求的开启压力值减去附加背压值。 (2)排放压力和回座压力的调整 ①调整阀门排放压力和回座压力，必须进行阀门达到全开启高度的动作试验，因此，只有在大容量的试验装置上或者在安全阀安装到被保护设备上之后才可能进行。其调整方法依阀门结构不同而不同。 ②对于带反冲盘和阀座调节圈的结构，是利用阀座调节圈来进行调节。拧下调节圈固定螺钉，从露出的螺孔伸人一根细铁棍之类的工具，即可拨动调节圈上的轮齿，使调节圈左右转动。当使调节
调节阀操作说明书
气缸直行程控制阀 使用说明书 成都欧浦特控制阀门有限公司 ChengDu OPTIMUX Control Valves Co.,Ltd
一、 概述 OPGL 气缸直行程控制阀是成都欧浦特控制阀门有限公司引进美国先进技术，集多年成功的专业制造经验而生产的产品。该系列控制阀采用高刚性、大推力的气缸式执行机构，气源压力可达1.0MPa，气缸强大的推力可克服很高的介质流体压力。(OPGL 电动控制阀所配用的电动执行机构，根据用户要求确定)。自动对中心无螺纹连接卡入式阀座，使维修工作轻而易举，简单快捷。粗壮的阀杆及与其一体式的阀芯，能够承受高压差而阀芯不致脱落。另外它还综合了传统的单座控制阀、双座控制阀和笼式控制阀的优点，泄漏量小、稳定性好、允许压差高，使OPGL 气缸直行程控制阀充分显示出其独有的特点，它代表了国际九十年代末控制阀最先进的主流，我们相信广大客户在使用OPGL 气缸直行程控制阀时很快会发现其越来越多的优点。 在安装使用和维护OPGL气缸直行程控制阀前阅读本说明书将会给你很大的帮助。安装、操作或维修阀门时，使用和维修人员一定要充分地阅读安装说明，了解它的结构特点和拆装方法步骤，才能保证其安全运行。 OPGL 电动控制阀的用户请阅读本说明书和相应配套的电动执行机构的说明书。 OPGL 气缸直行程控制阀国内独家生产，具有国家发明专利的高科技产品。 二、 结构特点 1、OPGL 气缸直行程控制阀技术先进，性能卓越。具有调节、切断、切断压差大、泄漏量小等全部功能，特别适用于允许泄漏量小、而阀前后压差较大的自控系统，可同时替代薄膜式单座阀、双座阀及笼式阀。 2、标准化、模块化设计，库存备件少、维修更方便。 3、带弹簧的双作用气缸式执行机构，材质为压铸铝合金，体积小、重量轻，配双作用阀门定位器，动作灵敏、定位精度高，活塞的上部和下部同时接受纯净的压缩空气，气缸内部免受腐蚀。气源压力最高可达1.0MPa，推力大、行程速度快、使用寿命长。气源故障时弹簧可使阀门自动关闭或打开，保证了系统的安全。特殊设计的气缸卡环结构可使气关、气开方式在现场很方便地更换。同时具备了单作用执行机构和双作用执行机构的功能和优点。 4、自动调准中心插入式无螺纹连接阀座，通过阀盖和阀笼固定在阀体内，易于拆出、维修方便，控制阀可以在线检修，阀芯阀座密封面的优化设计和超精加工无需研磨就可以达到极小的泄漏量。 5、阀芯和阀杆为一体式，阀杆较传统类型阀杆粗3~4倍，可承受高压差并消除了阀芯脱落、阀杆弯曲断裂的事故隐患。 6、双顶式导向结构，阀芯与阀笼无接触，彻底消除了阀笼导向所引起的阀芯擦伤、阀笼卡死等阀门应用问题。 7、阀笼有多种设计：分别用于一般工况和高温高压差的严酷工况。如：消除气蚀型、降噪型，保护阀芯和阀体免受气蚀的损坏，大幅度降低噪音。 8、维修简单、快捷、经济，阀体不必从管线上拆下来，只需拧下阀盖法兰上的螺母，阀盖、阀芯、阀座零件就可很方便的依次取出检查，反之亦然。
妥思风量调节阀CVD安装指导手册
妥思风量调节阀CVD 安装指导手册 妥思空调设备（苏州）有限公司
妥思风量调节阀CVD安装指导手册 1.CVD风量调节阀简介 妥思CVD型风量调节阀是妥思公司为中国市场推出的空调通风系统中风量调节和压力控制的阀门。 CVD型调节阀为用户提供方形和圆形阀门，可选配手动机构、电动弹簧复位、电动双位、电动连续调节执行器等，形式多样能满足用户不同要求。 CVD型风量调节阀根据用户要求，叶片可做成平行叶片、对开叶片形式。圆形阀门也可做成碟阀。 (1)手动风量调节阀示意图 (2)电动风量调节阀示意图
2. 风量调节阀安装指导说明 风量调节阀的选用与安装依据下列国家规范与标准以及建筑标准设计图集执行《采暖通风与空气调设计规范》GB50019-2003 《通风与空调工程施工质量验收规范》GB50423-2002 《洁净室施工及验收规范》JGJ71-90 《风量调节阀》JB/77228-94 《通风管道技术规程》JGJ141-2004 《薄钢板法兰风管制作及安装》07K133 《风管支吊架》03K132 《管道与设备保温》98R418 《管道与设备保冷》98R419 风量调节阀安装，依据国家建筑标准设计图集07K120《风阀选用与安装》进行。说明如下： 1．运到施工现场的风阀产品，安装单位应报监理验收，根据装箱清单开箱查验合格证、检测报告和安装指导说明文件等，逐个校验产品的型号、规格、材质、标识及控制方式是否符合设计文件的规定，并应做好记录和各方签字确认。 2．风阀在就位安装之前应逐个检测其结构是否牢固、严密，进行开关操作试验，检查是否灵活可靠；对电动风阀要逐个通电试验并检测，做好试验记录。3．风阀就位前必须检查其适用范围、安装位置、气流方向和操作面是否正确。4．风阀的开闭方向、开启角度应在可视面有准确的标识。 5．安装在高处的风阀，其手动操纵装置宜距露面或操作平台1.5-1.8m。 6．风阀的操作面距墙、顶和其他设备、管道的有效距离不得小于200mm，且风阀不应安装于结构层或孔洞内。阀周边缝宽度宜大于150mm。 7．检查连接风管预留的法兰尺寸、配钻孔径与孔距、法兰面的平整度和平行度、垫片材质和厚度、非金属风管的连接方式等是否符合要求。 8．检查支、吊架位置及做法是否符合规范或设计文件要求。单件风阀重量大于50kg的应设单独的支、吊架；电动风阀一般宜设单独支、吊架；用于软质非金属风管系统的风阀一般也宜设单独支、吊架。 9．用于洁净通风系统的风阀安装前必须按要求清洁阀体内表面，达到相应的洁净标准后封闭两端，封装板在就位后方可去除。擦洗净化空调系统风阀内表面应采用不掉纤维的材料，擦洗干净后的风阀不得在没有做好墙面、地面、门窗的房间内存放，临时存放场所必须保持清洁。 10. 输送介质温度超过80℃的风阀，除按设计要求做好保温隔热外，还应仔细核 对伸缩补偿措施和防护措施。 11. 设于净化系统中效过滤器后的调节风阀叶片轴如有外露，则应对其与阀间的缝隙进行密封处理，确保不泄露。 12. 连接风阀与风管法兰、薄钢板法兰或无法兰连接的紧固件均应采用镀锌件。除镀锌板材料的风阀外，不锈钢、铝合金材料的风阀连接件均应同材质，且其支、吊架如是钢质，还应采用厚度不小于60mm的防腐木垫或5mm橡胶板垫，使之与阀体绝缘。 13. 法兰垫片厚度设计无规定时，一般不小于3mm；垫片不应凸入阀内，不宜突出法兰外，净化系统的法兰垫片应选用弹性好、不透气、不产尘的材料，如橡胶
风量调节阀使用说明书
风量调节阀CVD 安装指导手册
风量调节阀CVD安装指导手册 1.CVD风量调节阀简介 CVD型风量调节阀是妥思公司为中国市场推出的空调通风系统中风量调节和压力控制的阀门。 CVD型调节阀为用户提供方形和圆形阀门，可选配手动机构、电动弹簧复位、电动双位、电动连续调节执行器等，形式多样能满足用户不同要求。 CVD型风量调节阀根据用户要求，叶片可做成平行叶片、对开叶片形式。圆形阀门也可做成碟阀。 (1)手动风量调节阀示意图 (2)电动风量调节阀示意图
2. 风量调节阀安装指导说明 风量调节阀的选用与安装依据下列国家规范与标准以及建筑标准设计图集执行《采暖通风与空气调设计规范》GB50019-2003 《通风与空调工程施工质量验收规范》GB50423-2002 《洁净室施工及验收规范》JGJ71-90 《风量调节阀》JB/77228-94 《通风管道技术规程》JGJ141-2004 《薄钢板法兰风管制作及安装》07K133 《风管支吊架》03K132 《管道与设备保温》98R418 《管道与设备保冷》98R419
风量调节阀安装，依据国家建筑标准设计图集07K120《风阀选用与安装》进行。说明如下： 1．运到施工现场的风阀产品，安装单位应报监理验收，根据装箱清单开箱查验合格证、检测报告和安装指导说明文件等，逐个校验产品的型号、规格、材质、标识及控制方式是否符合设计文件的规定，并应做好记录和各方签字确认。 2．风阀在就位安装之前应逐个检测其结构是否牢固、严密，进行开关操作试验，检查是否灵活可靠；对电动风阀要逐个通电试验并检测，做好试验记录。3．风阀就位前必须检查其适用范围、安装位置、气流方向和操作面是否正确。4．风阀的开闭方向、开启角度应在可视面有准确的标识。 5．安装在高处的风阀，其手动操纵装置宜距露面或操作平台1.5-1.8m。 6．风阀的操作面距墙、顶和其他设备、管道的有效距离不得小于200mm，且风阀不应安装于结构层或孔洞内。阀周边缝宽度宜大于150mm。 7．检查连接风管预留的法兰尺寸、配钻孔径与孔距、法兰面的平整度和平行度、垫片材质和厚度、非金属风管的连接方式等是否符合要求。 8．检查支、吊架位置及做法是否符合规范或设计文件要求。单件风阀重量大于50kg的应设单独的支、吊架；电动风阀一般宜设单独支、吊架；用于软质非金属风管系统的风阀一般也宜设单独支、吊架。 9．用于洁净通风系统的风阀安装前必须按要求清洁阀体内表面，达到相应的洁净标准后封闭两端，封装板在就位后方可去除。擦洗净化空调系统风阀内表面应采用不掉纤维的材料，擦洗干净后的风阀不得在没有做好墙面、地面、门窗的房间内存放，临时存放场所必须保持清洁。 10. 输送介质温度超过80℃的风阀，除按设计要求做好保温隔热外，还应仔细核 对伸缩补偿措施和防护措施。 11. 设于净化系统中效过滤器后的调节风阀叶片轴如有外露，则应对其与阀间的缝隙进行密封处理，确保不泄露。 12. 连接风阀与风管法兰、薄钢板法兰或无法兰连接的紧固件均应采用镀锌件。除镀锌板材料的风阀外，不锈钢、铝合金材料的风阀连接件均应同材质，且其支、吊架如是钢质，还应采用厚度不小于60mm的防腐木垫或5mm橡胶板垫，使之与阀体绝缘。 13. 法兰垫片厚度设计无规定时，一般不小于3mm；垫片不应凸入阀内，不宜突出法兰外，净化系统的法兰垫片应选用弹性好、不透气、不产尘的材料，如橡胶板或硅胶板等，严禁采用泡沫塑料、厚纸板、石棉绳、铅油麻丝及油毡纸等含开孔孔隙和易产尘的材料。密封垫厚度根据材料弹性大小决定，一般为4-6mm，一对法兰的密封垫规格、性能及垫层厚度应相同。严禁在密封垫上涂刷涂料，法兰密封尽量减少接头，做接头时要采用阶梯形或企口形，并涂密封胶，如下图所示：14. 风阀安装的水平度误差不大于3%，垂直度误差不大于2%，不单独设支、吊架的风阀安装公差随风管一起控制精度。采用薄钢板法兰风管连接应符合下列规定： 14.1 连接完整无缺损，表面应平整，无明显扭曲。 14.2 弹簧夹或紧固螺栓的间隔不应大于150mm，且分布均匀，无松动现象。 15. 风阀安装后一般与风管系统一同进行严密性检测与试验，但为了减少风阀的调整试验次数，应对电动风阀和洁净系统、实验室风系统的风阀单独进行安装完
安全阀调试工作报告
安全阀整定及蒸汽严密性试验报告 1.概述 滕州市大宗热电厂4号锅炉为无锡华光锅炉厂生产的130t/h循环流化床锅炉。该锅炉MCR工况主要设计参数为： 汽包压力 4.2 MPa 过热器出口压力 3.82 MPa 过热器出口温度 450 ℃ 蒸汽流量 130 t/h 锅炉设计安装3台弹簧式安全阀，一台为汽包安全阀，安装在汽包；另2台为过热器安全阀，安装在过热器出口联箱。 12月27日时分，进行4号锅炉蒸汽严密性试验，锅炉安全阀的机械调整试验；之后，安全阀投入运行。 2．安全阀调试 2.1 蒸汽严密性试验 安全阀调试以前，首先按升温速度≯5℃/min，升压速度≯0.3MPa/min，将锅炉过热器压力升到额定压力3.82Mpa，之后，稳定压力，对锅炉各部位进行蒸汽严密性试验检查。检查锅炉汽水系统承压部件的阀门、法兰、焊口，检查汽水取样管、热工仪表管以及压力、温度、流量变送器或现场的显示仪表，检查汽包、联箱、各受热面部件和锅炉范围内的汽水管道的膨胀情况，检查受热面及管道等支吊架、弹簧的受力、位移状况。 检查由建设、安装、调试、监理、生产及厂家等单位的专业人员组成。检查发现，除了锅炉对空排汽阀不严，有泄露现象外，其余部位严密
无泄露；根据相关验收规范确认蒸汽严密性试验合格，试验结束。 2.2 安全阀调整试验 蒸汽严密性试验之后，进行安全阀调整试验。 2.2.1安全阀机械调整 按照压力由高到低的顺序，先调整汽包安全阀，后调整过热器安全阀。 缓慢升压至安全阀整定压力，并保持压力稳定；逆时针方向调整安全阀顶部压紧螺母，至安全阀起座。当安全阀起座时要迅速开启锅炉对空排汽阀泄压，记录安全阀的起座和回座压力。 安全门调整完后，升压对安全阀进行启跳试验，验证调整值准确。3．安全阀整定值 根据《电力工业锅炉监察规程》（SD167-85）的规定，设定过热器安全阀为控制安全阀，汽包安全阀为工作安全阀。设计整定数值如下：汽包安全阀 4.2 ×1.06=4.452 MPa 过热器工作安全阀 3.82×1.06=4.0492 MPa 过热器控制安全阀 3.82×1.04=3.9728 MPa 实际动作值如表1所示。
安全门整定试验方案
目 录 1 编制依据 2 设备概述 3 蒸汽严密性试验和校验安全阀的目的 4 蒸汽严密性试验和安全阀校验的条件及要求 5 锅炉点火前的准备及点火升压 6 蒸汽严密性试验步骤及方法 7 蒸汽严密性试验的验收与确认 8 技术标准 9 安全门的调整方法 10 安全技术措施 11 组织与分工 12 安全门分布示意图
1 编制依据 1．1《电力建设施工及验收技术规范》DL/T 5047-95（锅炉机组篇） 1．2 《电力工业锅炉安全监察规程》 1．3 《Crosby 安全阀安装维修说明书》 1．4 《锅炉结构和性能说明书》 11N-SM 东方锅炉股份有限公司 1．5 《锅炉运行说明书》 11N-YM 东方锅炉股份有限公司 2 设备概述 阳逻电厂三期工程五号600MW机组配东方锅炉股份有限公司1900T/H超临界直 流锅炉。共安装13台CROSBY弹簧安全阀，分别装在一次汽系统、二次汽系统上； 其中，高过出口管道上安装1台，屏过进口安装4台，再热器冷热段管道上安装8台， 过热器出口的主蒸汽管道上安装有两台PCV安全门。锅炉的主要设计参数如下： 表1 锅炉安全阀数据一览表 安装位置阀门规格阀门型号整定压力回座比温度排放量总排量 ℃ T/H T/H % MPa 高过出口 3M8 HCA-118W-C12A 30.71 4-7% 571 273.76 屏过进口 3M8 HCA-118W 31.47 4-7% 448 361.61 1733.94 屏过进口 3M8 HCA-118W 31.47 4-7% 448 366.19 屏过进口 3M8 HCA-118W 31.47 4-7% 448 366.19 屏过进口 3M8 HCA-118W 31.47 4-7% 448 366.19 216 108 571 PCV 2.5“X4” 27 3% 108 PCV 2.5“X4” 27 3% 571 高再出口 6Q28 HCI-69W-C12A 5.11 4-7% 569 145 292.55 高再出口 6Q28 HCI-69W-C12A 5.20 4-7% 569 147.55 低再进口 6R28 HCI-46W 5.40 4-7% 311 195.44 低再进口 6R28 HCI-46W 5.45 4-7% 311 197.42 低再进口 6R28 HCI-46W 5.5 4-7% 311 199.2 1372.6 低再进口 6R10 HCI-46W 5.5 4-7% 311 260.18 低再进口 6R10 HCI-46W 5.5 4-7% 311 260.18 低再进口 6R10 HCI-46W 5.5 4-7% 311 260.18 一次汽系统安全门总排放量为1949.4t/h, 二次汽系统安全阀总排放量为1665.15t/h。
