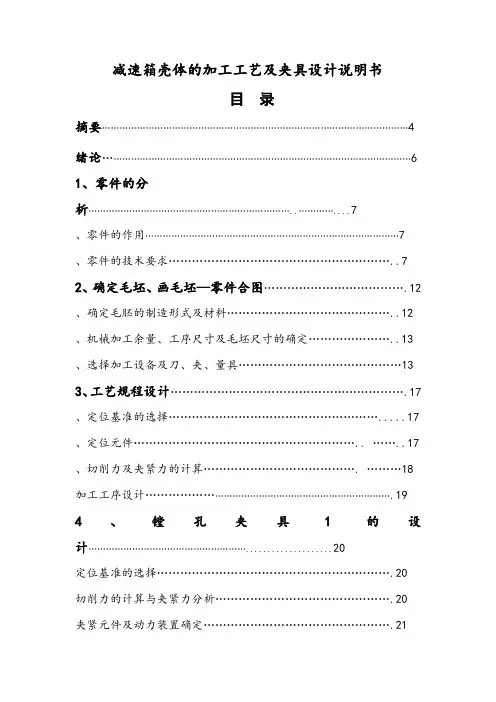

减速箱箱体加工工艺及夹具设计说明书(详实材料)

摘要

零件的工艺编制是否合理,直接关系到零件的加工能否达到质量要求;合理的工艺编制就能使各工序科学地衔接,实现优质、高产低消耗,使生产均衡、顺利地进行。同时,机床夹具在机械制造中也占有重要的地位,合理的夹具设计能可靠地保证工件的加工质量,提高加工效率,减轻劳动强度,充分发挥和扩大机床的工艺性能。可见这两者在机械制造行业中是至关重要的环节。本次设计的是减速箱箱体上?100孔的加工工艺及夹具设计,该孔精度要求较高,采有用镗床加工。在编制加工工艺时,要考虑到孔的各项精度以及形状与位置公差等。

在设计加工?100孔的专用夹具时,以箱座底面为基准,采用一面两销定位,通过连接螺栓将箱盖和箱座联结,并以定位销将其定位。为了降低成本、减少装夹时间,采用凸轮联动夹紧装置。逆时针转动手柄时,在拉伸弹簧的作用下,压板松开,放入工件,顺时针转动手柄带动凸轮推动推杆,从而压紧工件。

关键词:工艺;夹具;定位;位置公差

ABSTRACT

The preparation of parts of the process is reasonable, directly related to the machining quality requirements can be met; reasonable preparation process will enable the convergence of scientific processes to achieve high-quality, high-yield low, so that the production of a balanced, smoothly. At the same time, in the machinery manufacturing fixture also occupy an important position, reasonable and reliable fixture design can guarantee the quality of the workpiece processing, improve processing efficiency, reduce labor intensity and give full play to the technology and the expansion of machine tool performance. Can be seen both in the machinery manufacturing industry is vital link. The design of the deceleration box box holes 100 and fixture design process, the holes require a higher precision, boring process mining useful. In the preparation process, it is necessary to take into account the pore shape and location accuracy, as well as tolerance and so on.

Hole in the design of special processing fixture 100 when the seat bottom to me based on the use of a two-pin position, through the bolt cover and the box seat to join, and its positioning pins. In order to reduce costs, reduce the clamping time, linked the use of cam clamps. Handle counter-clockwise rotation, in the role of the tensile spring, the platen release into the workpiece, the processing has been completed, turning the handle clockwise to promote putt cam driven, thus compacting the workpiece.

Keywords:Technology; fixture; positioning; position tolerance parts

目录

摘要..................................................................................................................................................... (Ⅰ)

ABSTRACT (Ⅱ)

第一章绪论 (1)

1.1 课题研究的目的及内容 (1)

第二章零件的工艺分析 (2)

2.1 零件的作用 (2)

2.3 零件生产类型的确定 (3)

第三章零件的工艺规程设计 (4)

3.1 确定毛坯的制造形式 (4)

3.2 确定机械加工余量及毛坯尺寸 (4)

3.3 定位基准的选择 (6)

3.4 零件表面加工方法的选择 (7)

3.5 制订工艺路线 (9)

3.6 工序设计 (12)

3.7 确定切削用量及基本工时 (14)

第四章专用夹具设计 (23)

4.1 问题的提出 (23)

4.2 定位方案及定位元件的选择 (23)

4.3 夹紧方案及夹紧元件的选择 (25)

4.4 夹具体的选择 (27)

4.5 自锁条件的计算 (27)

4.6 夹紧力的计算 (27)

的计算 (29)

4.7 定位误差

D

4.7夹具的使用 (30)

第五章结论 (31)

参考文献 (32)

致谢 (33)

毕业设计论文二级减速器

安徽理工大学继续教育学院 毕业设计 题目二级直齿圆柱齿轮减速器 系别 专业机械电子工程 班级 09 姓名汪凡凯 学号 指导教师 日期 2011年5月

摘要 齿轮传动是现代机械中应用最广的一种传动形式。它由齿轮、轴、轴承及箱体组成的齿轮减速器,用于原动机和工作机或执行机构之间,起匹配转速和传递转矩的作用。齿轮减速器的特点是效率高、寿命长、维护简便,因而应用极为广泛。 本设计讲述了带式运输机的传动装置——二级圆柱齿轮减速器的设计过程。首先进行了传动方案的评述,选择齿轮减速器作为传动装置,然后进行减速器的设计计算(包括选择电动机、设计齿轮传动、轴的结构设计、选择并验算滚动轴承、选择并验算联轴器、校核平键联接、选择齿轮传动和轴承的润滑方式九部分内容)。运用AutoCAD软件进行齿轮减速器的二维平面设计,完成齿轮减速器的二维平面零件图和装配图的绘制。 关键词:齿轮啮合轴传动传动比传动效率

目录 1、引言 (1) 2、电动机的选择 (2) 2.1. 电动机类型的选择 (2) 2.2.电动机功率的选择 (2) 2.3.确定电动机的转速 (2) 3、计算总传动比及分配各级的传动比 (4) 3.1. 总传动比 (4) 3.2.分配各级传动比 (4) 4、计算传动装置的传动和动力参数 (5) 4.1.电动机轴的计算 (5) 4.2.Ⅰ轴的计算(减速器高速轴) (5) 4.3.Ⅱ轴的计算(减速器中间轴) (5) 4.4.Ⅲ轴的计算(减速器低速轴) (6) 4.5.Ⅳ轴的计算(卷筒轴) (6) 5、传动零件V带的设计计算 (7) 5.1.确定计算功率 (7) 5.2.选择V带的型号 (7) 5.3.确定带轮的基准直径d d1 d d2 (7) 5.4.验算V带的速度 (7) 5.5.确定V带的基准长度L d 和实际中心距a (7) 5.6.校验小带轮包角ɑ 1 (8)

二级减速器箱体设计

1.箱体初步设计 二级齿轮减速器的箱体采用铸铁(HT200)制成,为了保证齿轮啮合的质量,采用剖分式结构,箱体上下部分采用 6 7 is H 配合。 (1)在机体外增加肋条,外轮廓为长方形,增强了轴承座的刚度 (2)考虑到机体内零件的润滑、密封和散热,采用浸油润滑,同时为了避免运行时沉渣溅起,齿顶到油池底面的距离H 大于40mm (3)为保证机座与机盖连接处密封,联接凸缘应该有足够的宽度,联接表面应精创,其表面粗糙度为 3.6。 (4)为保证机体结构有良好工艺性,铸件壁厚为9mm ,圆角半径R=5。机体外型较简单,拔模方便。 2.箱体附件设计 (1)检查孔及检查孔盖 在机盖顶部开有检查孔,能看到机体内部传动零件啮合区的未知,并保证有足够的空间,便于伸入进行操作。检查孔有盖板,用垫片加强密封,盖板用铸铁制成,紧固螺栓选用M6。 (2)油螺塞 放油孔位于油池最底部,并安排在减速器远离其他部件的一侧,以便放油,放油孔用螺塞堵住,因此油孔处的机体外壁应该凸起一块,由机械加工成螺塞头部的支承面,并用封油圈加以密封。 (3) 油标 油标设置在便于观察减速器油面并且油面稳定之处。油尺安置的位置不能太低,防止油进入油尺座孔从而溢出。 (4)通气孔 由于减速器运转时机体内温度升高,气压增大。为便于排气,在机盖顶部的检查孔改上安装通气器,以保证箱体内压力平衡。 (5)盖螺钉 启盖螺钉上的螺纹长度要大于机盖联结凸缘的厚度。钉杆端部要做成圆柱形状,以免破坏螺纹。 (6) 位销 为了保证剖分式机体的轴承座孔的加工及装配精度,在机体联结凸缘的长度方向各安装一个圆锥定位销,用以提高定位精度。 (7)吊钩 在箱座上直接铸出吊钩,用以搬运或起吊较重的物体。 3.箱体的结构尺寸 见《机械设计课程设计手册》表11-1,可知多级传动时,a 取低速级中心距,a=235mm 。

减速器三维课程设计说明书

第一章《机械CAD/CAM课程设计》任务书 学生姓名学号班级 一、课程设计题目 带式输送机传动装置 已知条件: 1、运输带工作拉力F= 1.7N 2、滚筒的直径D= 300 MM 3、运输带速度V= 1.8M/S 技术与条件说明: 1、工作条件:两班制,连续单向运转,载荷较平稳,室内工作,有粉尘,环境最高温度35摄氏度; 2、使用折旧期:8年,工作制度(两班制) 3、检修间隔期:四年一次大修,两年一次中修,半年一次小修; 4、动力来源:电力,三相交流,电压380/220V; 5、制造条件及生产批量:一般机械厂制造,小批量生产。 6、带速允许偏差(±5%) 二、设计内容 1、减速器三维装配图; 2、各零件的建模; 3、编写课程设计说明书。 三、设计期限 1、设计开始日期:2012 年4 月16日 2、设计完成日期:2012 年4 月27 日

第二章:零件三维CAD建模 三维造型思维框架,根据三维构型图学理论,在未使用计算机前应具有心理造型的一个思维框架。 体素分解,传统的手工二维图或二维CAD图是用各种线条绘制,无论怎样图形总能绘出,因此该顺序的重要性显得不太突出。而计算机实体造型是几何特征的集合,其造型的先后顺序尤为重要,类似于模拟客观世界中对零件的加工顺序,若安排不当零件就无法生成,或生成过程太复杂。反之生成零件既简单又方便。为此可以按模块化的方式来处理,对造型体进行体素分解。分解原则为从反映形体主要特征的明显程度和占总体积的大小及其主要功能等方面进行划分,一般可分为基本特征体素系列、辅助特征体素系列、附加特征体素系列,然后在每个系列内再进行细分。其分解步骤如下: 1划分基本特征体素系列。该部分体素的局部组合体现了实体的主要形体特征和主要功能并且所占体积比例相对较大。在该系列内再根据主次进一步划分出若干单一的体素。划分出来的最主要的第一个体素应为构形的基础特征体素,即生成其它体素的基准体。 2划分辅助特征体素系列。该部分体素是加在基本特征体素上,在功能上不起主要作用,例如肋板、凸台等结构。在该系列内再划分出单独的体素。 3附加特征体素系列。该类体素具有不能独立存在、必须附加于上述二种体素系列之内的特征,如孔、空腔、槽等。属于挖切即差集。而上述系列均为体素的叠加即并集。 依照这种有序的体素分解逐步在大脑内建立起了形象的“搭积木”的顺序。因此该思考过程是规划零件几何特征创建顺序的依据。即在基本特征体素系列内确定出基础特征体素,然后在此基础上通过布尔运算的并集先依次构建基本特征体素系列内的其它体素,再构建辅助特征体素系列内的各体素,然后通过差集运算在以上构建的基础上依此减去附加特征体素系列内的各体素。 体素几何特征形成分析体素的创建是造型重要的—步,只要体素特征创建成功,按上述顺序搭建即可完成造型。点的运动轨迹是线,线的运动轨迹是面,而

减速器箱体的加工工艺设计(本科机械高分毕业论文)

减速器箱体的加工工艺设计 完成日期:______________________ 指导教师签字: 评阅教师签字: 答辩小组组长签字: 答辩小组成员签字:

摘要 减速器是通过齿轮的速度转换器,将电机(马达)的回转数改变为所需要的回转数,并获到较大转矩的一种用来传递动力的机构。在减速器中起着支持和固定轴组件的减速器箱体,对于保证轴组件运转精度、润滑及密封的可靠都起着重要作用。因此减速器箱体的加工工艺的不断完善对于减速器的使用有着很重要的作用。 本文进行了对减速器箱体的加工工艺的设计。要对减速器箱体的加工工艺进行细致全面的设计,必须通过制造毛坯采用的形式、选择定位基准、拟定减速器零件加工的工艺路线、通过确定机械生产加工的余量、工序尺寸及制造毛坯的尺寸,以及确定减速器的切削用量及加工的基本工时等方面来设计。通过对减速器箱体加工工艺分析设计,提高减速器箱体制造的加工的工艺的水平,促进减速器箱体制造产业的进步。 关键词:减速器;加工工艺;箱体

Abstract The reducer is the speed converter through the gear, the motor (motor) of the number of rotation to the number of the required rotation, and was a kind of large torque used to transfer power mechanism. Reducer box in the reducer plays a support and fixed axis components, ensure the shaft assembly operation accuracy, good lubrication and reliable sealing and other important role. So the process of the reducer box of the continuous improvement of the use of the reducer has a very important role. The design of the processing technology for the reducer box is carried out in this paper.. Determine manufacturing the blank form, select the locating datum, drawn up by deceleration parts machining process, mechanical production and processing of the margin, process dimension and blank manufacturing size determine, determine the deceleration device of cutting parameters and machining man hour and so on, to conduct a more comprehensive design to reduce the speed reducer box body processing technology. Through the analysis and design of the gearbox processing technology, improve the process level of the reducer box manufacturing, and promote the progress of the manufacturing industry of the reducer box.. Keywords: reducer;processing technology;box

减速器设计说明书

目录 一、设计任务书 (1) 初始数据 (1) 设计步骤 (2) 二、传动装置总体设计方案 (2) # 传动方案特点 (2) 计算传动装置总效率 (3) 三、电动机的选择 (3) 电动机的选择 (3) 确定传动装置的总传动比和分配传动比 (4) 四、计算传动装置的运动和动力参数 (5) 五、V带的设计 (5) 六、齿轮传动的设计 (8) : 高速级齿轮传动的设计计算 (8) 低速级齿轮传动的设计计算 (12) 七、传动轴和传动轴承及联轴器的设计 (15) 高速轴的设计 (15) 中速轴的设计 (20) 低速轴的设计 (26) 八、键联接的选择及校核计算 (31) 高速轴键选择与校核 (31) ~ 低速轴键选择与校核 (31) 九、轴承的选择及校核计算 (31) 高速轴的轴承计算与校核 (31) 中速轴的轴承计算与校核 (32) 低速轴的轴承计算与校核 (33) 十、联轴器的选择 (33)

十一、减速器的润滑和密封 (34) 减速器的润滑 (34) | 减速器的密封 (35) 十二、减速器附件及箱体主要结构尺寸 (35) 附件的设计 (35) 箱体主要结构尺寸 (37) 设计小结 (38) 参考文献 (38) … 一、设计任务书 初始数据 设计带式运输机的传动装置,连续单向运转,工作中有轻微震动,空载启动,运输带允许误差为5%。工作年限:8年,每天工作班制:1班制,每年工作天数:300天,每天工作小时数:8小时。三相交流电源,电压380/220V。 装置总体设计方案 2、电动机的选择 3、计算传动装置的运动和动力参数 4、V带的设计 5、齿轮传动的设计 | 6、传动轴和传动轴承及联轴器的设计 7、键联接的选择及校核计算 8、轴承的选择及校核计算

二级减速器毕业设计论文

兰州工业学院学院 毕业设计 题目二级直齿圆柱齿轮减速器系别机电工程学院 专业机械设计与制造 班级机设 姓名***** 学号****** 指导教师**** 日期2013年12月

设计任务书 题目: 带式运输机传动系统中的二级直齿圆柱齿轮减速器设计要求: 1:运输带的有效拉力为F=2500N。 2:运输带的工作速度为V=1.7m/s。 3:卷筒直径为D=300mm。 5:两班制连续单向运转(每班8小时计算),载荷变化不大,室内有粉尘。6:工作年限十年(每年300天计算),小批量生产。 设计进度要求: 第一周拟定分析传动装置的设计方案: 第二周选择电动机,计算传动装置的运动和动力参数: 第三周进行传动件的设计计算,校核轴,轴承,联轴器,键等: 第四周绘制减速器的装配图: 第五周准备答辩 指导教师(签名):

摘要 齿轮传动是现代机械中应用最广的一种传动形式。它由齿轮、轴、轴承及箱体组成的齿轮减速器,用于原动机和工作机或执行机构之间,起匹配转速和传递转矩的作用。齿轮减速器的特点是效率高、寿命长、维护简便,因而应用极为广泛。 本设计讲述了带式运输机的传动装置——二级圆柱齿轮减速器的设计过程。首先进行了传动方案的评述,选择齿轮减速器作为传动装置,然后进行减速器的设计计算(包括选择电动机、设计齿轮传动、轴的结构设计、选择并验算滚动轴承、选择并验算联轴器、校核平键联接、选择齿轮传动和轴承的润滑方式九部分内容)。运用AutoCAD软件进行齿轮减速器的二维平面设计,完成齿轮减速器的二维平面零件图和装配图的绘制。 关键词:齿轮啮合轴传动传动比传动效率

目录 1、引言 (1) 2、电动机的选择 (2) 2.1. 电动机类型的选择 (2) 2.2.电动机功率的选择 (2) 2.3.确定电动机的转速 (2) 3、计算总传动比及分配各级的传动比 (4) 3.1. 总传动比 (4) 3.2.分配各级传动比 (4) 4、计算传动装置的传动和动力参数 (5) 4.1.电动机轴的计算 (5) 4.2.Ⅰ轴的计算(减速器高速轴) (5) 4.3.Ⅱ轴的计算(减速器中间轴) (5) 4.4.Ⅲ轴的计算(减速器低速轴) (6) 4.5.Ⅳ轴的计算(卷筒轴) (6) 5、传动零件V带的设计计算 (7) 5.1.确定计算功率 (7) 5.2.选择V带的型号 (7) 5.3.确定带轮的基准直径d d1 d d2 (7) 5.4.验算V带的速度 (7) 5.5.确定V带的基准长度L d 和实际中心距a (7) 5.6.校验小带轮包角ɑ 1 (8)

减速器箱体设计

第八章箱体的整体设计及其附件的选用 1、箱体的结构设计 1)箱体材料的选择与毛坯种类的确定 根据减速器的工作环境,可选箱体材料为灰铸铁HT2O0因为铸造箱体刚性好、外形美观、易于切削加工、能吸收振动和消除噪音,可米用铸造工艺获得毛坯。 2)箱体主要结构尺寸和装配尺寸见下表:单位:mm

2、减速器附件 (1)窥视孔和视孔盖 在传动啮合区上方的箱盖上开设检查孔,用于检查传动件的啮合情况和润滑情况等,还可以由该孔向箱内注入润滑油。 (2)通气器 安装在窥视孔板上,用于保证箱内和外气压的平衡,一面润滑油眼相体结合面、轴伸处及其他缝隙渗漏出来。 (3)轴承盖 轴向固定轴及轴上零件,调整轴承间隙。这里使用凸缘式轴承盖,因其密封性能好,易于调节轴向间隙。 (4)定位销 为了保证箱体轴承孔的镗削精度和装配精度,在减速器的两端分别设置一个定位销孔。 (5)油面指示装置 在箱座高速级端靠上的位置设置油面指示装置,用于观察润滑油的高度是否符合要求。 (6)油塞 用于更换润滑油,设在与设置油面指示装置同一个面上,位于最低处。 (7)起盖螺钉 设置在箱盖的凸缘上,数量为2个,一边一个。用于方便开启箱盖。 (8)起吊装置

在箱盖的两头分别设置一个吊耳,用于箱盖的起吊;而减速器的整体起吊使用箱座上的吊钩,在箱座的两头分别设置两个吊钩。 3、减速器润滑及密封形式的选择 高速轴的dn值为 dn 40 626.09 25043.6 1.5 105mm r min 故减速器所有轴承均采用润滑脂润滑。 高速级大齿轮的圆周速度为 d2n 237 139.13 「丿 v 2 1.7m s 12m s 60 1000 60 1000 故采用油池润滑。 对于二级圆柱齿轮减速器,因为传动装置属于轻型的,且传速较低,箱体内选用 SH0357-92中的50号润滑,装至规定高度。轴承盖处密封采用毛毡圈。箱盖与箱座之间的密封则采用涂水玻璃密封,涂水玻璃密封的方法能有效地减轻震动起到防震作用。

二级同轴式圆柱齿轮减速器课程设计说明书doc解析

目录 设计任务书 (1) 传动方案的拟定及说明 (4) 电动机的选择 (4) 计算传动装置的运动和动力参数 (5) 传动件的设计计算 (5) 轴的设计计算 (8) 滚动轴承的选择及计算 (14) 键联接的选择及校核计算 (16) 连轴器的选择 (16) 减速器附件的选择 (17) 润滑与密封 (18) 设计小结 (18) 参考资料目录 (18)

机械设计课程设计任务书 题目:设计一用于带式运输机传动装置中的同轴式二级圆柱齿轮减速器 一.总体布置简图 1—电动机;2—联轴器;3—齿轮减速器;4—带式运输机;5—鼓轮;6—联轴器 二.工作情况: 载荷平稳、单向旋转 三.原始数据 鼓轮的扭矩T(N·m):850 鼓轮的直径D(mm):350 运输带速度V(m/s):0.7 带速允许偏差(%):5 使用年限(年):5 工作制度(班/日):2 四.设计内容

1. 电动机的选择与运动参数计算; 2. 斜齿轮传动设计计算 3. 轴的设计 4. 滚动轴承的选择 5. 键和连轴器的选择与校核; 6. 装配图、零件图的绘制 7. 设计计算说明书的编写 五. 设计任务 1. 减速器总装配图一张 2. 齿轮、轴零件图各一张 3. 设计说明书一份 六. 设计进度 1、 第一阶段:总体计算和传动件参数计算 2、 第二阶段:轴与轴系零件的设计 3、 第三阶段:轴、轴承、联轴器、键的校核及草图绘制 4、 第四阶段:装配图、零件图的绘制及计算说明书的编写 传动方案的拟定及说明 由题目所知传动机构类型为:同轴式二级圆柱齿轮减速器。故只要对本传动机构进行分析论证。 本传动机构的特点是:减速器横向尺寸较小,两大齿轮浸油深度可以大致相同。结构较复杂,轴向尺寸大,中间轴较长、刚度差,中间轴承润滑较困难。 电动机的选择 1.电动机类型和结构的选择 因为本传动的工作状况是:载荷平稳、单向旋转。所以选用常用的封闭式Y (IP44)系列的电动机。 2.电动机容量的选择 1) 工作机所需功率P w P w =3.4kW 2) 电动机的输出功率 Pd =Pw/η η=轴承’ 联齿轴承联ηηηηη2 3 =0.904 Pd =3.76kW

蜗轮蜗杆减速器壳体工艺规程及夹具设计【蜗轮减速器箱体】【镗左右通孔+钻6-M8孔】

毕业设计(论文) 蜗轮蜗杆减速器壳体工艺及夹具设计 I

摘要 本设计专用夹具的设计蜗轮蜗杆减速器壳体零件加工过程的基础上。主要加工部位是平面和孔加工。在一般情况下,确保比保证精密加工孔很容易。因此,设计遵循的原则是先加工面后加工孔表面。孔加工平面分明显的阶段性保证粗加工和加工精度加工孔。通过底面作一个良好的基础过程的基础。主要的流程安排是支持在定位孔过程第一个,然后进行平面和孔定位技术支持上加工孔。在随后的步骤中,除了被定位在平面和孔的加工工艺及其他孔单独过程。整个过程是一个组合的选择工具。专用夹具夹具的选择,有自锁机构,因此,对于大批量,更高的生产力,满足设计要求。 关键词:蜗轮蜗杆减速器壳体类零件;工艺;夹具; II

ABSTRACT Foundation design of body parts processing process the design of special fixture. The main processing parts processing plane and holes. In general, ensure easy to guarantee precision machining holes than. Therefore, the design principle is first machined surface after machining hole surface. Periodic hole machining plane is obvious that rough machining and machining precision machining hole. A good foundation on the bottom surface of the process. The main process is supported in the positioning hole process first, and then the processing hole plane and the hole positioning technology support. In a subsequent step, in addition to processing technology are positioned in the plane and the other hole hole and separate process. The whole process is a combination of the selection tool. Special fixture fixture selection, a self-locking mechanism, therefore, for large quantities, higher productivity, meet the design requirements. Keywords: box type parts; technology; fixture; III

一级减速器设计说明书

机械设计课程设计说明书设计题目:一级直齿圆柱齿轮减速器班级学号: 学生姓名: 指导老师: 完成日期:

设计题目:一级直齿圆柱齿轮减速器 一、传动方案简图 二、已知条件: 1、有关原始数据: 运输带的有效拉力:F= KN 运输带速度:V=S 鼓轮直径:D=310mm 2、工作情况:使用期限8年,2班制(每年按300天计算),单向运转,转速误差不得超过±5%,载荷平稳; 3、工作环境:灰尘; 4、制造条件及生产批量:小批量生产; 5、动力来源:电力,三相交流,电压380/220V。 三、设计任务: 1、传动方案的分析和拟定 2、设计计算内容 1) 运动参数的计算,电动机的选择; 3) 带传动的设计计算; 2) 齿轮传动的设计计算; 4) 轴的设计与强度计算; 5) 滚动轴承的选择与校核; 6) 键的选择与强度校核; 7) 联轴器的选择。 3、设计绘图: 1)减速器装配图一张; 2)减速器零件图二张;

目录 一、传动方案的拟定及说明.......................................... 二、电机的选择 .................................................................... 1、电动机类型和结构型式....................................................... 2、电动机容量................................................................. P.......................................................... 3、电动机额定功率 m 4、电动机的转速 ............................................................... 5、计算传动装置的总传动....................................................... 三、计算传动装置的运动和动力参数.................................. 1.各轴转速................................................................... 2.各轴输入功率为(kW) ........................................................ 3.各轴输入转矩(N m) ........................................................ 四、传动件的设计计算.............................................. 1、设计带传动的主要参数....................................................... 2、齿轮传动设计............................................................... 五、轴的设计计算.................................................. 1、高速轴的设计............................................................... 2、低速轴的设计............................................................... 六、轴的疲劳强度校核.............................................. 1、高速轴的校核............................................................... 2、低速轴的校核............................................................... 七、轴承的选择及计算.............................................. 1、高速轴轴承的选择及计算..................................................... 2、低速轴的轴承选取及计算..................................................... 八、键连接的选择及校核............................................ 1、高速轴的键连接............................................................. 2、低速轴键的选取............................................................. 九、联轴器的选择.................................................. 十、铸件减速器机体结构尺寸计算表及附件的选择...................... 1、铸件减速器机体结构尺寸计算表............................................... 2、减速器附件的选择 (22) 十一、润滑与密封.................................................. 1、润滑....................................................................... 2、密封.......................................................................

二级减速器箱体盖工艺规程及夹具设计

目录 摘要………………………………………………………………………..…. I 绪论 (1) 前言 (3) 第1章 (5) 1.1 零件的作用 (5) 1.2零件的工艺性 (5) 1.3工艺规程的设计 (6) 1.3.1确定毛坯的制造形式 (6) 1.3.2基准的选择 (7) 1.4制定工艺路线 (7) 1.5 择加工设备及刀具、夹具、量具 (10) 1.6加工工序设计 (11) 1.7时间定额计算 (19) 1.8填写工艺卡 (21) 第2章 (22) 2.1.1 铣分割面夹具的设计 (22) 2.1.1确立方案........................................................................ (22) 2.1.2计算夹紧力 (22) 2.1.3定位精度分析 (22) 2.1.4操作说明........................................................................ (22) 2.2 钻孔夹具的设计 (22) 2.2.1确立方案........................................................................ (23) 2.2.2计算夹紧力 (23) 2.2.3定位精度分析 (23) 2.1.4操作说明........................................................................ (23) ∶ ∶ 致谢 (24) 参考文献........................................................................ (25)

最新减速器课程设计说明书 (5)

减速器课程设计说明 书(5)

机械设计课程说明书设计题目:减速器 班级:08机电2班 姓名:许鹏 学号: 01 指导教师:朱老师 __年_月_日学院 目录

一、设计任务书……………………………………… 二、传动方案的拟定……………………………… 三、电动机的选择和计算………………………… 四、整个传动系统运动和动力参数的选择和计算………………………… 五、传动零件的设计计算………………………… 六、联轴器的选择和轴的设计计算………………… 七、滚动轴承的计算……………………………… 八、键连接的选择……………………………… 九、润滑方式及密封形式的选择………………… 十、其他,如装配、拆卸、安装、使用与维护……………………………………………… 十一、参考资料…………………………………… 十二、总结……………………………

(-)运输皮带拉力η=2500N ,皮带=1.7m/s 卷筒直径320mm 二、选电动机 1、计算电机需要功率 p d η1 —弹性联轴器传动功率0.99 η2—轴承传动效率0.98(对) η3 —齿轮传动效率0.97(8级) η4 —卷筒传动效率0.96 η z —电动机至工作机之间的总效率 F=2500N V=1.7 m/s D=320mm ηηW =η=η1×η23×η32×η4 Pw =w 1000 ηFV Pd=ηηw FV 1000 η ηW = 85.03226 542 31=ηηηηη η Pd= 83 .01000?FV =5KW n d =() i i i n 21???n W 0.96w η= kw p d 22.4= min 46.101r n w = Y 型全封闭鼠笼型三相异步电动机

一级减速器设计说明书(1)-一级减速器设计

机械设计课程设 计说明书 设计题目:一级直齿圆柱齿轮减速器班级学号: 学生姓名: 指导老师: 完成日期:

设计题目:一级直齿圆柱齿轮减速器 一、传动方案简图 二、已知条件: 1、有关原始数据: 运输带的有效拉力:F=1.47 KN 运输带速度:V=1.55m/S 鼓轮直径: D=310mm 2、工作情况:使用期限 8 年, 2 班制(每年按 300 天计算),单向运转,转速误差不得超过± 5%,载荷平稳; 3、工作环境:灰尘; 4、制造条件及生产批量:小批量生产; 5、动力来源:电力,三相交流,电压380/ 220V 。 三、设计任务: 1、传动方案的分析和拟定 2、设计计算内容 1)运动参数的计算,电动机的选择;3)带传动的设计计算; 2)齿轮传动的设计计算;4)轴的设计与强度计算; 5)滚动轴承的选择与校核;6)键的选择与强度校核; 7)联轴器的选择。 3、设计绘图: 1)减速器装配图一张; 2)减速器零件图二张;

目录 一、传动方案的拟定及说明...................................................................................................................................................错误!未定义书签。 二、电机的选择.................................................................................................................................................................................错误!未定义书签。 1、电动机类型和结构型式 ........................................................................................................................................错误!未定义书签。 2、电动机容量......................................................................................................................................................................错误!未定义书签。 3、电动机额定功率P m...........................................................................................................................................错误!未定义书签。 4、电动机的转速 ................................................................................................................................................................错误!未定义书签。 5、计算传动装置的总传动 ........................................................................................................................................错误!未定义书签。 三、计算传动装置的运动和动力参数...........................................................................................................................错误!未定义书签。 1.各轴转速............................................................................................................................................................................错误!未定义书签。 2.各轴输入功率为( kW ) ........................................................................................................................................错误!未定义书签。 3.各轴输入转矩(N m).......................................................................................................................................错误!未定义书签。 四、传动件的设计计算...............................................................................................................................................................错误!未定义书签。 1、设计带传动的主要参数 ........................................................................................................................................错误!未定义书签。 2、齿轮传动设计 ................................................................................................................................................................错误!未定义书签。 五、轴的设计计算...........................................................................................................................................................................错误!未定义书签。 1、高速轴的设计 ................................................................................................................................................................错误!未定义书签。 2、低速轴的设计 (12) 六、轴的疲劳强度校核 (13) 1、高速轴的校核 (13) 2、低速轴的校核 (13) 七、轴承的选择及计算 (17) 1、高速轴轴承的选择及计算 (17) 2、低速轴的轴承选取及计算 (18) 八、键连接的选择及校核 (19) 1、高速轴的键连接 (19) 2、低速轴键的选取 (19) 九、联轴器的选择 (20) 十、铸件减速器机体结构尺寸计算表及附件的选择 (20) 1、铸件减速器机体结构尺寸计算表 (20) 2、减速器附件的选择 (22) 十一、润滑与密封 (21) 1、润滑 (21) 2、密封 (21) 十二、参考文献 (24)

减速器毕业设计

设计说明书 一、前言1 (—)课程设计的目的(参照第1页) 机械零件课程设计是学生学习《机械技术》(上、下)课程后进行的一项综合训练,其主要目的是通过课程设计使学生巩固、加深在机械技术课程中所学到的知识,提高学生综合运用这些知识去分析和解决问题的能力。同时学习机械设计的一般方法,了解和掌握常用机械零部件、机械传动装置或简单机械的设计方法与步骤,为今后学习专业技术知识打下必要的基础。(二)传动方案的分析(参照第10页) 机器一般是由原动机、传动装置和工作装置组成。传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要,是机器的重要组成部分。传动装置是否合理将直接影响机器的工作性能、重量和成本。合理的传动方案除满足工作装置的功能外,还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。 本设计中原动机为电动机,工作机为皮带输送机。传动方案采用了两级传动,第一级传动为带传动,第二级传动为单级直齿圆柱齿轮减速器。 带传动承载能力较低.在传递相同转矩时,结构尺寸较其他形式大,但有过载保护的优点,还可缓和冲击和振动,故布置在传动的高速级,以降低传递的转矩,减小带传动的结构尺寸。 齿轮传动的传动效率高,适用的功率和速度范围广,使用寿命较长,是现代机器中应用最为广泛的机构之—。本设计采用的是单级直齿轮传动(说明直齿轮传动的优缺点)。 说明减速器的结构特点、材料选择和应用场合(如本设计中减速器的箱体采用水平剖分式结构,用HT200灰铸铁铸造而成)。 设计说明书 1

二、传动系统的参数设计 已知输送带的有效拉力F w =2350,输送带的速度V w =1.5,滚筒直径D=300。连续工作,载荷平稳、单向运转。 1)选择合适的电动机;2)计算传动装置的总传动比,分配各级传动比;3)计算传动装置的运动参数和动力参数。 解:1、选择电动机 (1)选择电动机类型:按工作要求和条件选取Y 系列一般用途的全封闭自扇冷鼠笼型三相异步电动机。 (2)选择电动机容量 工作机所需功率: 75.3ηw 1000=?= Vw Fw Pw ,其中带式输送机效率ηw =0.94。 电动机输出功率: 12.4== η Pw Po 其中η为电动机至滚筒、主动轴传动装置的总效率,包括V 带传动效率ηb 、一对齿轮传动效率ηg 、两对滚动轴承效率ηr 2、及联轴器效率ηc ,值 计算如下:η=ηb ·ηg ·ηr 2·ηc =0.90 由表10—1(134页)查得各效率值,代入公式计算出效率及电机输出功率。使电动机的额定功率Pm =(1~1.3)Po ,由表10—110(223页)查得电动机的额定功率Pm=5.5。 (3)选择电动机的转速 计算滚筒的转速:== D Vw nw π6095.49 根据表3—1确定传动比的范围:取V 带传动比i b =2~4,单级齿轮传动比i g =3~5,则总传动比的范围:i =(2X3)~(4X5)=6~20。 电动机的转速范围为n′=i·n w (6~20)·n w =592.94~1909.8 在这个范围内电动机的同步转速有1000r /min 和1500r /min ,综合考虑电动机和传动装置的情况,同时也要降低电动机的重量和成本,最终可确定同步转速为1000,根据同步转速确定电动机的型号为Y132M2-6,满载转速960。(223页) 型号 额定功率 满载转速 同步转速 Y132M2-6 5.5 960 1000 2、计算总传动比并分配各级传动比 (1)计算总传动比:i=n m /n W =8~14 (2)分配各级传动比:为使带传动尺寸不至过大,满足i b
