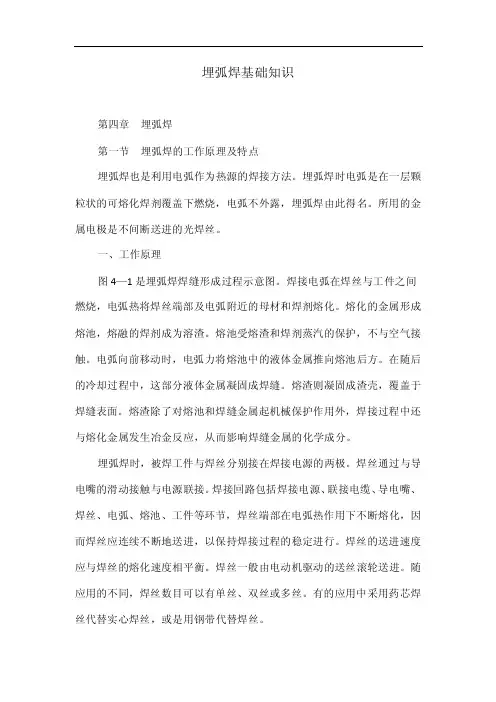

1.3 埋弧焊工艺参数及焊接技术

1．3．1 影响焊缝形状、性能的因素

埋弧焊主要适用于平焊位置焊接，如果采用一定工装辅具也可以实现角焊和横焊位置的焊接。埋弧焊时影响焊缝形状和性能的因素主要是焊接工艺参数、工艺条件等。本节主要讨论平焊位置的情况。

(1) 焊接工艺参数的影响影响埋弧焊焊缝形状和尺寸的焊接工艺参数有焊接电流、电弧电压、焊接速度和焊丝直径等。

1）焊接电流当其他条件不变时，增加焊接电流对焊缝熔深的影响(如图1所示)，无论是Y 形坡口还是I 形坡口，正常焊接条件下，熔深与焊接电流变化成正比，即状的影响，如图2所示。电流小，熔深浅，余高和宽度不足；电流过大，熔深大，余高过大，易产生高温裂纹

图1 焊接电流与熔深的关系（φ4.8mm）

图2 焊接电流对焊缝断面形状的影响

a)I形接头b)Ｙ形接头

2）电弧电压电弧电压和电弧长度成正比，在相同的电弧电压和焊接电流时，如果选用的焊剂不同，电弧空间电场强度不同，则电弧长度不同。如果其他条件不变，改变电弧电压对焊缝形状的影响如图3所示。电弧电压低，熔深大，焊缝宽度窄，易产生热裂纹：电弧电压高时，焊缝宽度增加，余高不够。埋弧焊时，电弧电压是依据焊接电流调整的，即一定焊接电流要保持一定的弧长才可能保证焊接电弧的稳定燃烧，所以电弧电压的变化范围是有限的

图3电弧电压对焊缝断面形状的影响

a)I形接头b)Ｙ形接头

3)焊接速度焊接速度对熔深和熔宽都有影响，通常焊接速度小，焊接熔池大，焊缝熔深和熔宽均较大，随着焊接速度增加，焊缝熔深和熔都将减小，即熔深和熔宽与焊接速度成反比，如图 4 所示。焊接速度对焊缝断面形状的影响，

如图5 所示。焊接速度过小，熔化金属量多，焊缝成形差：焊接速度较大时，熔化金属量不足，容易产生咬边。实际焊接时，为了提高生产率，在增加焊接速度的同时必须加大电弧功率，才能保证焊缝质量。

图4 焊接速度对焊缝形成的影响

Ｈ－熔深Ｂ－熔宽

图５焊接速度对焊缝断面形状的影响

a)I形接头b)Ｙ形接头

4)焊丝直径焊接电流、电弧电压、焊接速度一定时，焊丝直径不同，焊缝形状会发生变化。表 1 所示的电流密度对焊缝形状尺寸的影响，从表中可见，其他条件不变，熔深与焊丝直径成反比关系，但这种关系随电流密度的增加而减弱，这是由于随着电流密度的增加，熔池熔化金属量不断增加，熔融金属后排困难，熔深增加较慢，并随着熔化金属量的增加，余高增加焊缝成形变差，所以埋弧焊时增加焊接电流的同时要增加电弧电压，以保证焊缝成形质量。

表1 电流密度对焊缝形状尺寸的影响（U=30-32V，U

(2) 工艺条件对焊缝成形的影响

1）对接坡口形状、间隙的影响在其他条件相同时，增加坡口深度和宽度，焊缝熔深增加，熔宽略有减小，余高显著减小，如图6所示。在对接焊缝中，如果改变间隙大小，也可以调整焊缝形状，同时板厚及散热条件对焊缝熔宽和余高也有显著影响，如表2所示。

2) 焊丝倾角和工件斜度的影响焊丝的倾斜方向分为前倾和后倾两种，见图7。倾斜的方向和大小不同，电弧对熔池的吹力和热的作用就不同，对焊缝成形的影响也不同。图7a为焊丝前倾，图7b为焊丝后倾。焊丝在一定倾角内后倾

时，电弧力后排熔池金属的作用减弱，熔池底部液体金属增厚，故熔深减小。而电弧对熔池前方的母材预热作用加强，故熔宽增大。图7c是后倾角对熔深、熔宽的影响。实际工作中焊丝前倾只在某些特殊情况下使用，例如焊接小直径圆筒形工件的环缝等。

图7 焊丝倾角对焊缝形成的影响a)前倾b)后倾c)焊丝后倾角度对焊缝形成的影响工件倾斜焊接时有上坡焊和下坡焊两种情况，它们对焊缝成形的影响明显不同，见图8。上坡焊时(图8a、b)，若斜度β角> 6°～12°，则焊缝余高过大，两侧出现咬边，成形明显恶化。实际工作中应避免采用上坡焊。下坡焊的效果与上坡焊相反，见图8c)、d)。

图8 工件斜度对焊缝形成的影响a)上坡斜 b)上坡斜工件斜度的影响c)下坡斜d)下坡斜工件

斜度的影响β－工件斜度

3) 焊剂堆高的影响埋弧焊焊剂堆高一般在25～40mm，应保证在丝极周围埋住电弧。当使用粘结焊剂或烧结焊剂时，由于密度小，焊剂堆高比熔炼焊剂高出20％～50％。焊剂堆高越大，焊缝余高越大，熔深越浅。

（3）焊接工艺条件对焊缝金属性能的影响当焊接条件变化时，母材的稀释率、焊剂熔化比率(焊剂熔化量／焊丝熔化量)均发生变化，从而对焊缝金属性能产生影响，其中焊接电流和电弧电压的影响较大。图9～图11给出了焊接电流、电弧电压和焊接速度对焊剂熔化比率的影响。由于焊剂熔化比率的变化，焊缝金属的化学成分、力学性能均发生变化，特别是烧结焊剂中合金元素的加入对焊缝金属化学成分的影响最大。图12 ～图14 给出各种焊接条件变化时对焊缝金属

Mn、Si 含量的影响。

图9 焊接电流对焊剂熔化比率的影响

图10 电弧电压对焊剂熔化比率的影响

图11 焊接速度对焊剂熔化比率的影响

图12 焊接电流对焊缝金属化学成分的影响

图13 电弧电压对焊缝金属化学成分的影响

图14 焊接速度对焊缝金属化学成分的影响

1.3.2 埋弧焊实施方法及工艺参数选择

(1) 焊前准备

1)坡口设计及加工同其他焊接方法相比，埋弧焊接母材稀释率较大，母材成分对焊缝性能影响较大，埋弧焊坡口设计必须考虑到这一点。依据单丝埋弧焊使用电流范围，当板厚小于14mm ，可以不开坡口，装配时留有一定间隙：板厚为14 ～22mm ，一般开V 形坡口；板厚22 -50mm 时开X 形坡口。对于锅炉汽包等压力容器通常采用U 形或双U 形坡口，以确保底层熔透和消除夹渣。

埋弧焊焊缝坡口的基本形式和尺寸设计时，请查阅GB／T986 ～1988 。坡口加工方法常采用刨边机和气割机，加工精度有一定要求。

2)装配点固埋弧焊要求接头间隙均匀无错边，装配时需根据不同板厚进行定间距、定位焊，如表 3 所示。另外直缝接头两端尚需加引弧板和熄弧板，以减少引弧和引出时产生缺陷。

表 3 埋弧焊装配标准

3) 焊前清理坡口内水锈、夹杂铁末，点焊后放置时间较长而受潮氧化等焊

接时容易产生气孔，焊前需提高工件温度或用喷砂等方法进行处理。

(2) 对接接头单面焊对接接头埋弧焊时，工件可以开坡口或不开坡口。开坡口不仅为了保证熔深，而且有时还为了达到其他的工艺目的。如焊接合金钢时，可以控制熔合比；而在焊接低碳钢时，可以控制焊缝余高等。在不开坡口的情况下，埋弧焊可以一次焊透20mm 以下的工件，但要求预留 5 ～6mm 的间隙，否则厚度超过14—16mm 的板料必须开坡口才能用单面焊一次焊透。

对接接头单面焊可采用以下几种方法：在焊剂垫上焊，在焊剂铜垫板上焊，在永久性垫板或锁底接头上焊，以及在临时衬垫上焊和悬空焊等。分述如下：在焊剂垫上焊接用这种方法焊接时，焊缝成形的质量主要取决于焊剂垫托力的大小和均匀与否，以及装配间隙的均匀与否。图14 说明焊剂垫托力与焊缝成形的关系。板厚 2 ～8mm 的对接接头在具有焊剂垫的电磁平台上焊接所用的参数列于表4 。电磁平台在焊接中起固定板料的作用。

图15 在焊剂垫上对焊接

a)焊接情况b)焊剂托力不足c)焊剂拖力很大d)焊剂拖力过大

板厚10—20mm的I形坡口对接接头预留装配间隙并在焊剂垫上进行单面焊的焊接参数，见表5。所用的焊剂垫应尽可能选用细颗粒焊剂。

表5

在焊剂铜垫板上焊接这种方法采用带沟槽的铜垫板，沟槽中铺撒焊剂，焊接时，这部分焊剂起焊剂垫的作用，同时又保护铜垫板免受电弧直接作用。沟槽起焊缝背面成形作用。这种工艺对工件装配质量、垫板上焊剂托力均匀与否均不敏感。板料可用电磁平台固定，也可用龙门压力架固定。铜垫板的尺寸见图16和表6。在龙门架焊剂铜垫板上的焊接参数见表7。

表 6 铜垫板断面尺寸[1] ( 单位：mm)

3) 在永久性垫板或锁底接头上焊接当焊件结构允许焊后保留永久性垫板时，厚10mm以下的工件可采用永久性垫板单面焊方法。永久性钢垫板的尺寸如

表8 所示。垫板必须紧贴在待焊板缘上，垫板与工件板面间的间隙不得超过

0.5～1mm。

[1]

厚度大于10mm 的工件，可采用锁底接头焊接方法，如图17所示（详见

GB/T986-1988 ）。此法用于小直径厚壁圆筒形工件的环缝焊接，效果很好。

4)在临时性的衬垫上焊接这种方法采用柔性的热固化焊剂衬垫贴合在接缝背面进行焊接。衬垫材料需要专门制造或由焊接材料制造部门供应。另外还有采用陶瓷材料制造的衬垫进行单面焊的方法。

5) 悬空焊当工件装配质量良好并且没有间隙的情况下，可以采用不加垫板的悬空焊。用这种方法进行单面焊时，工件不能完全熔透。一般的熔深不超过2/3板厚，否则容易烧穿。这种方法只用于不要求完全焊透的接头。

(3) 对接接头双面焊一般工件厚度从10 ～40mm 的对接接头，通常采用双面焊。接头形式根据钢种、接头性能要求的不同，可采用图18 所示的I 形、Y 形、X 形坡口。

这种方法对焊接工艺参数的波动和工件装配质量都不敏感，其焊接技术关键是保证第一面焊的熔深和熔池的不流溢和不烧穿。焊接第一面的实施方法有悬空法、加焊剂垫法以及利用薄钢带、石棉绳、石棉板等做成临时工艺垫板法进行焊接。

1) 悬空焊装配时不留间隙或只留很小的间隙( 一般不超过lmm) 。第一面焊接达到的熔深一般小于工件厚度的一半。反面焊接的熔深要求达到工件厚度的60 ％～70 ％，以保证工件完全焊透。不开坡口的对接接头悬空焊的焊接参数，如表9 所示。

2) 在焊剂垫上焊接如图19 所示，焊接第一面时采用预留间隙不开坡口的方法最为经济。第一面的焊接参数应保证熔深超过工件厚度的60 ％～70 ％。焊完第一面后翻转工件，进行反面焊接，其参数可以与正面的相同以保证工件完全焊透。预留间隙双面焊的焊接条件依工件的不同而异，表10a 、b 分别为两组数据，可供参考。在预留间隙的重形坡口内，焊前均匀塞填干净焊剂，然后在

焊剂垫上施焊，可减少产生夹渣的可能，并可改善焊缝成形。第一面焊道焊接后，是否需要清根，视第一道焊缝的质量而定。

图19 焊剂垫的结构实例

a) 软管气压式b) 皮膜气压式℃) 平带张紧式

1 ——焊件4 ——充气软管7 ——气室

2 ——焊剂5 ——橡皮膜8 ——平带

3 ——帆布6 ——压板9 ——带轮

表10a 对接接头预留间隙双面焊的焊接条件

①采用交流电，HJ431 ，第一面在焊剂焊剂垫上焊

①根据上海锅炉厂提供的资料。

如果工件需要开坡口，坡口形式按工件厚度决定。工件坡口形式及焊接条件，见表11

3) 在临时衬垫上焊接采用此法焊接第一面时，一般都要求接头处留有一定

间隙，以保证焊剂能填满其中。临时衬垫的作用是托住间隙中的焊剂。平板对接接头的临时衬垫常用厚3～4mm 、宽30～50mm的薄钢带；也可采用石棉绳或石棉板，如图20所示。焊完第一面后，去除临时衬垫及间隙中的焊剂和焊缝底层的渣壳，用同样参数焊接第二面。要求每面熔深均达版厚韵60 ％～70 ％。

4) 多层焊当板厚超过40 ～50mm 时，往往需要采用多层焊。多层焊时坡口形状一般采用V 形和X 形，而且坡口角度比较窄。图21 所示的焊道宽度比焊缝深度小的多，此时在焊缝中心容易产生梨形焊道裂纹。另外在多层焊结束时，在焊道端部需加衬板，由于背面初始焊道不能全部铲除造成坡口角度变窄，如图22 所示，此时形成的梨形焊道更增加裂纹产生倾向，因而需要特别引起注意。

(4) 角焊缝焊接焊接T 形接头或搭接接头的角焊缝时，采用船形焊和平角焊两种方法。

1) 船形焊将工件角焊缝的两边置于与垂直线各成45°的位置(见图23)，可为焊缝成形提供最有利的条件。这种焊接法接头的装配间隙不超过1～1.5mm，否则，必须采取措施，—以防止液态金属流失。船形焊的焊接参数，见表12。

2)平角焊当工件不便于采用船形焊时，可采用平角焊来焊接角焊缝(见图24)。这种焊接方法对接头装配间隙较不敏感，即使间隙达到2 ～3mm ，也不

必采取防止液态金属流失的措施。焊丝与焊缝的相对位置，对平角焊的质量有重大影响；焊丝偏角σ一般在20°～30°之间。每一单道平角焊缝的惭面积不得超过40～50mm2，当焊脚长度超过8mm × 8mm 时，会产生金属溢流和咬边。平角焊的接条件，参照表13 平角焊焊接条件。

表13 平角焊焊接条件

3）多丝角度焊接为了提高焊接效率和增加大焊角尺寸，可以采用串列多丝角焊，如图25所示。此时焊丝布置的位置、角度及距离必须设计好，其依据是前后熔池的确定。如果焊丝距离不大，前面熔池的渣会使后面电弧不稳定：距离太小又会使熔渣卷入后面的熔池。一般串列电弧焊接时，前面电极使用电流较大而后面较小，焊缝成形较好。

高效埋弧焊

1) 多丝埋弧焊多丝埋弧焊是一种高生产率的焊接方法。按照所用焊丝数目有双丝埋弧焊、三丝埋弧焊等，在一些特殊应用中焊丝数目多达14 根。目前工业上应用最多的是双丝埋弧焊和三丝埋弧焊。双丝焊和三丝焊的电源联接方式，如图26 和4-29所示。焊丝排列一般都采用纵列式，即 2 根或3 根焊丝沿焊接方向顺序排列。焊接过程中，每根焊丝所用的电流和．电压各不相同，因而他们在焊缝成形过程中所起的作用也不相同。一般由前导的电弧获得足够的熔深，后续电弧调节熔宽或起改善成形的作用口为此，焊丝间的距离要适当。
