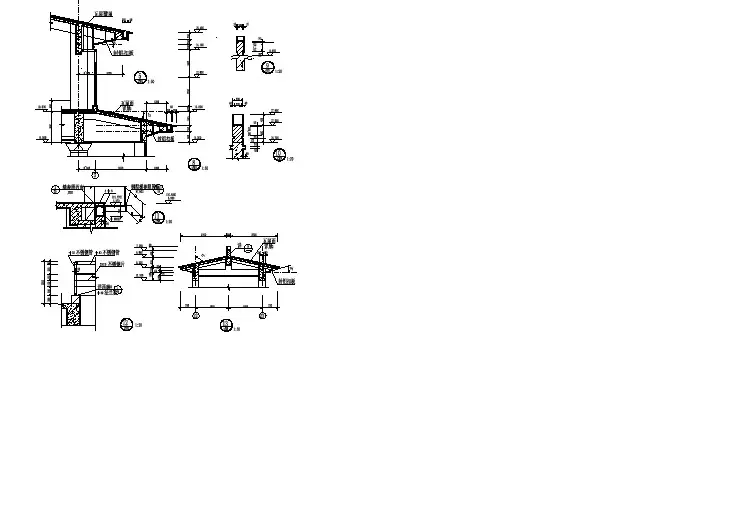

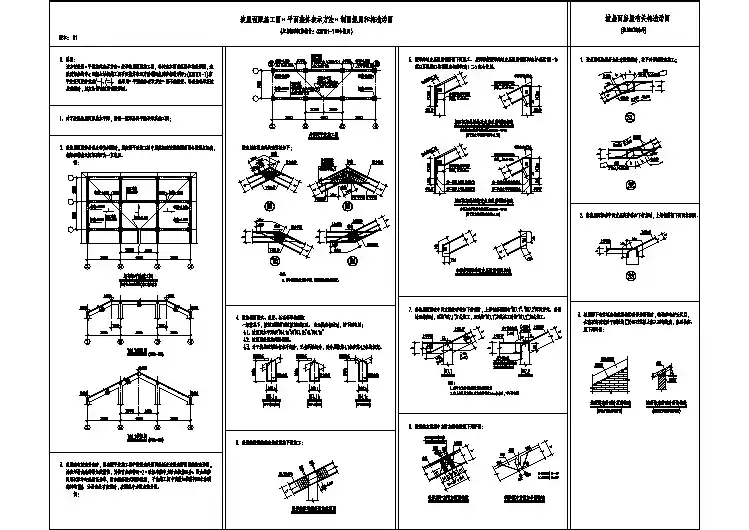

屋面节点详图

墙身大样图

墙身剖面节点大样已知：某砖混结构小学教学楼的教学区为三层，层高为3.90 m；室内外地面高差为0.60 m；窗洞口尺寸为1800 mm×2400 mm；外墙选用普通粘土砖墙，厚度不小于240 mm；楼板采用预制钢筋混凝土空心楼板，其他设计所需条件可自定。要求：沿外墙窗纵剖，直至基础以上，完成图7—26中①、②、⑧三个节点的构造详图。剖切到的部分用材料图例表示，并用多层引出线注明构造做法。解题指导：通过本次作业练习，培养学生正确理解墙身构造设计的原理和方法，熟悉墙体与楼板、屋顶的位置关系，熟练掌握各节点的材料做法，并培养学生的实际动手能力。通过识读条件图，可看出本次作业主要包括三大内容：即墙脚、窗台、窗过梁和楼板节点。 (1)墙脚部分——节点① 墙脚部分一般包括散水、勒脚、水平防潮层、室内地面和踢脚等主要内容。因此应结合以上部分的构造特点及常用做法，选择其切实可行的构造方案。散水：一般由基层、垫层和面层三部分组成，设置于建筑物外墙四周，为将积水迅速排离建筑物，表面应向外做成坡面，坡度为2％～5％。一般宽度为 600～800 mm。勒脚：常选用具有一定强度和防水性能的材料，如水刷石抹面、面砖贴面等。在绘制散水与勒脚的节点构造时，常常有同学将勒脚做在散水面层上，如图。该图是错误的，因为当建筑物外墙下沉时，其节点必然会被拉裂或勒脚受挤而剥开。因此，散水与勒脚处应断开，并用弹性的防水材料嵌缝。室内地面：一般由基层、垫层和面层组成。面层可选用水泥砂浆双层做法。

踢脚：一般指地面的延伸部分，防止擦洗地面时弄脏墙面。其材料一般与地面相同，高度通常为150~200 mm。 (2)窗台部分——节点② 窗台包括内窗台和外窗台两部分。内窗台制作简便，可采用水泥砂浆抹面或预制水磨石板等。外窗台又分悬挑窗台和不悬挑窗台，为防止悬挑窗台下部易积脏墙面，该方案可选用不悬挑窗台，此时勒脚可延续至窗台处，立面上形成统一整体。窗台外表面为利于防水并排水，表面宜向外倾斜，坡度为2％～5％。 (3)过梁与楼板交界处——节点③ 门窗洞口上部为满足支撑上部砌体并传递荷载给洞口两侧墙体，必须设置过梁。过梁在构造上通常有三种做法：砖拱过梁、钢筋砖过梁和钢筋混凝土过梁。该方案选用钢筋混凝土过梁，截面选用矩形截面，高度为120 mm，宽度同墙厚。楼板与墙体的关系有两种：一是搁置在墙上，二是平行墙身布置。从条件图中可看出，该楼板平行墙身布置。楼板层一般由顶棚、结构层和面层组成。教学楼顶棚可选用直接式抹灰顶棚，结构层为钢筋混凝土空心板，面层选用整体式现浇地面，如水泥砂浆双层做法。依据所给条件要求，①、②、③节点构造详图如图。

墙身节点图的步骤提示

墙身节点图的绘制墙身节点图采用1：20的比例。通过平面图将扩大100倍的A3标准格式定义为外部块。一、效果图见图纸4 二、步骤提示：注意：墙身节点图的绘制方法有两种。方法一：先利用平面图和立面图做出辅助线，再绘制墙身节点图；方法二：新建文件，根据相应的尺寸直接绘制辅助线，再绘制墙身节点图。下面的步骤提示中用的是方法二。先做好绘图前的准备（一）调入A3格式新建文件，插入A3格式，插入时比例为0.2，旋转-90度。（二）调整A3格式（图标位置和图标长度）将图标旋转90度，并将图标调整到图框的右下角（利用辅助线进行准确定位）。下面开始绘制墙身节点图（三）绘制辅助线 1.新建一新图层，命名为“辅助线层”并设为当前层。 2. 根据图样上的窗台挑出宽度（120）和墙体厚度（370）绘制出三条垂直辅助线，再绘制出一条水平线作为楼面线，如图1所示。距离为300，图1 图2 3. 将楼面线在A点处折断为CA和AB两部分 4. 根据图样上的尺寸，将CA和AB分别复制几次，形成辅助线网格，结果如图2所示。

（四）绘制墙体轮廓线将图层0设为当前层，画出墙体外轮廓线（用中粗线），再画出过梁线，结果如图3；将墙体外轮廓线向外复制一次，距离为25，并将复制得到的图素分解（这样就形成了细线），形成抹灰线，结果如下图（右），隐藏辅助线层图3 图4 （五）绘制预制空心板（此图中的预制板的高度为110mm，宽度为600mm）首先预制板的外围封装轮廓线,如下图所示，再绘制三个圆环（内径为75，外径为85），如下图所示；对预制板进行材料填充，如下图所示（预制板的材料为钢筋混凝土，用两次填充来完成，先填充互混凝土AR-CONC，再填充斜线ANSI31）完成后可以将它定义为外部块。（六）插入预制空心板插入三块预制空心板，在第三块合适位置绘制一条直线（作为折断线位置），将多余实体删除（需要将第三块空心板分解）。如下图所示。

建筑构造作业——墙身剖面

一层平面二层平面

三层平面 1、墙身详图的表达方式及规定画法墙身详图实质上是建筑剖面图中外墙身部分的局部放大图。它主要反映墙身各部位的详细构造、材料做法及详细尺寸，如檐口、圈梁、过梁、墙厚、雨篷、阳台、防潮层、室内外地面、散水等，同时要注明各部位的标高和详图索引符号。墙身详图与平面图配合，是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算的重要依据。墙身详图一般采用1∶20的比例绘制，如果多层房屋中楼层各节点相同，可只画出底层。中间层及顶层来表示。为节省图幅，画墙身详图可从门窗洞中间折断，化为几个节点详图的组合。墙身详图的线型与剖面图一样，但由于比例较大，所有内外墙应用细实线画出粉刷线以及标注材料图例。墙身详图上所标注的尺寸和标高，与建筑剖面图相同，但应标出构造做法的详细尺寸。图8.31为某小区别墅墙身详图。 2、墙身详图的识读（1）了解图名、比例由图8.31可知，该图为外墙身详图，比例为1∶20。（2）了解墙体的厚度及所属定位轴线。该详图适用于轴线上的墙身剖面，砖墙的厚度370mm，偏轴（以定位轴线为中心外偏250mm，内偏120mm）。

（3）了解屋面、楼面、地面的构造层次和做法从图中可知，楼面、屋面均为四层构造，地下室地面采用七层构造做法。各构造层次的厚度、材料及做法，详见图中构造引出线上的文字说明。（4）了解各部位的标高、高度方向的尺寸和墙身细部尺寸墙身详图应标注室内外地面、各层楼面、屋面、窗台、圈梁或过梁以及檐口等处的标高。同时，还应标注窗台、檐口等部位的高度尺寸及细部尺寸。在详图中，应画出抹灰及装饰构造线，并画出相应的材料图例。（5）了解各层梁（过梁或圈梁）、板、窗台的位置及其与墙身的关系。由墙身详图可知，窗过梁为现浇的钢筋混凝土梁，门过梁由圈梁（沿房屋四周外墙水平设置的连续封闭的钢筋混凝土梁）代替，楼板为现浇板。窗框位置在定位轴线处。（6）了解檐口的构造做法。从墙身详图中檐口处的索引符号，可以查出檐口的细部构造做法。一、外墙身详图 1.右图所示为外墙身详图。根据剖面图的编号3-3，对照平面图上3-3剖切符号，可知该剖面图的剖切位置和投影方向。绘图所用的比例是1:20。图中注上轴线的两个编号，表示这个详图适用于、两个轴线的墙身。也就是说，在横向轴线③-⑨的范围内，、两轴线的任何地方（不局限在3-3剖面处），墙身各相应部分的构造情况都相同。 2.在详图中,对屋面楼层和地面的构造，采用多层构造说明方法来表示

建筑构造作业1--绘制外墙身节点大样(1)

作业1：墙体构造设计一、学习目标 1. 掌握墙体的细部构造，了解其相应作用。 2. 熟悉墙体与楼板的连接关系。 3. 熟悉墙体和楼地面的饰面构造层次与材料做法。 4. 熟悉墙身构造的设计要点和步骤。 5. 熟悉墙身大样图的识读，增强图纸表达能力。学习重点 1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。 2. 墙与楼板的连接构造。 3. 墙体和楼地面饰面材料的选用与常用做法。 4. 墙体大样图的主要内容和标注。二、工程设计条件 1、自选校内建筑或自己设计建筑的外墙构造设计 2、按三层设计。层高为3600mm，室内外高差450mm，窗台距室内地面900mm高。外墙为砖墙，其厚度不小于240mm。楼板采用现浇钢筋混凝土楼板、圈梁，楼板厚100mm。采用木门窗。内外墙均做抹灰饰面。楼地面做法、散水（明沟）自定。设计中所需的其它条件自定。三、设计内容和深度用一张竖向Α3图纸，以铅笔绘制。按建筑制图标准，绘制外墙身节点详图，如图１－１所示。要求按顺序将节点详图自下而上布置在同一垂直轴线（即墙身定位轴线）上，标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）。详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆圈的右侧注写详图比例。

图1-1 外墙身节点内容及要求 1．节点详图1——墙脚和地坪层构造（比例1∶10）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪和内外墙面抹灰，剖切到的部分用材料图例表示。（1）用引出线注明勒脚做法，标明勒脚高度。（2）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。（3）表示出防潮层的位置，注明做法。（4）用多层构造引出线注明地坪层的各层做法。

建筑构造墙身剖面作业

建筑构造作业任务书一、题目：墙身剖面设计二、设计条件：某公共建筑平面如图所示，层数三层，底层层高3.6米，二、三层层高3.0 米，室内外高差为0.50米。建筑四周设明沟，出入口明沟加设盖板。结构形式为砖混体系，楼盖和屋面均为现浇混凝土结构，地面为实铺式地面。门厅入口处门高2.7米，上设过梁。门斗上设雨篷，出挑长度为1.5米，雨篷设反梁，高0.3米。外墙面为小型面砖贴面，内墙面为内墙涂料饰面。地面装修为缸砖饰面。三、设计要求：设计并绘出E轴1-1、2-2墙身详图。（不绘屋顶部分）四、图纸要求：3#绘图纸，针管笔作图（墨线），图面质量应符合国家制图标准。比例：1：20。平面图如下：一层平面

二层平面三层平面 1、墙身详图的表达方式及规定画法墙身详图实质上是建筑剖面图中外墙身部分的局部放大图。它主要反映墙身各部位的详细构造、材料做法及详细尺寸，如檐口、圈梁、过梁、墙厚、雨篷、阳台、防潮层、室内外地面、散水等，同时要注明各部位的标高和详图索引符号。墙身详图与平面图配合，是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算的重要依据。

墙身详图一般采用1∶20的比例绘制，如果多层房屋中楼层各节点相同，可只画出底层。中间层及顶层来表示。为节省图幅，画墙身详图可从门窗洞中间折断，化为几个节点详图的组合。墙身详图的线型与剖面图一样，但由于比例较大，所有内外墙应用细实线画出粉刷线以及标注材料图例。墙身详图上所标注的尺寸和标高，与建筑剖面图相同，但应标出构造做法的详细尺寸。图8.31为某小区别墅墙身详图。 2、墙身详图的识读（1）了解图名、比例由图8.31可知，该图为外墙身详图，比例为1∶20。（2）了解墙体的厚度及所属定位轴线。该详图适用于轴线上的墙身剖面，砖墙的厚度370mm，偏轴（以定位轴线为中心外偏250mm，内偏120mm）。（3）了解屋面、楼面、地面的构造层次和做法从图中可知，楼面、屋面均为四层构造，地下室地面采用七层构造做法。各构造层次的厚度、材料及做法，详见图中构造引出线上的文字说明。（4）了解各部位的标高、高度方向的尺寸和墙身细部尺寸墙身详图应标注室内外地面、各层楼面、屋面、窗台、圈梁或过梁以及檐口等处的标高。同时，还应标注窗台、檐口等部位的高度尺寸及细部尺寸。在详图中，应画出抹灰及装饰构造线，并画出相应的材料图例。（5）了解各层梁（过梁或圈梁）、板、窗台的位置及其与墙身的关系。由墙身详图可知，窗过梁为现浇的钢筋混凝土梁，门过梁由圈梁（沿房屋四周外墙水平设置的连续封闭的钢筋混凝土梁）代替，楼板为现浇板。窗框位置在定位轴线处。（6）了解檐口的构造做法。从墙身详图中檐口处的索引符号，可以查出檐口的细部构造做法。一、外墙身详图 1.右图所示为外墙身详图。根据剖面图的编号3-3，对照平面图上3-3剖切符号，可知该剖面图的剖切位置和投影方向。绘图所用的比例是1:20。图中注上轴线的两个编号，表示这个详图适用于、两个轴线的墙身。也就是说，在横向轴

墙身构造设计任务书

墙体构造设计学习目标 1. 掌握墙体的细部构造，了解其相应作用。 2. 熟悉墙体与楼板的连接关系。 3. 熟悉墙体和楼地面的饰面构造层次与材料做法。 4. 熟悉墙身构造的设计要点和步骤。 5. 熟悉墙身大样图的识读，增强图纸表达能力。学习重点 1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。 2. 墙与楼板的连接构造。 3. 墙体和楼地面饰面材料的选用与常用做法。

4. 墙体大样图的主要内容和标注。 1.1 设计任务书 1.1.1 设计条件 1．某市一办公楼，五层、砖混结构，平面图和剖面图如图2.1～2.2所示。根据此图进行本次设计。 2．墙身主体为黏土多孔砖。内墙厚度可取240mm，外墙厚度可根据所处地区采取240mm、370mm、490mm等。 3．采用现浇钢筋混凝土楼板、现浇过梁。 4．门、窗材料自定。窗面积应该符合采光要求。 5．墙面装修、楼地面做法、散水、踢脚线等可以自定，但要符合办公楼的装修要求。

1.1.2 设计图纸内容及深度要求 1． 2号图纸一张，可以用铅笔绘制或者电脑打印出图，图纸内容如下：墙身大样图（墙身剖面节点详图）按平面图上详图剖切位置画出A 轴线

墙体三个墙身节点详图，即：墙脚、窗台处和过梁及楼板层节点详图。布图时，要求按照顺序将1、2、3节点从下到上布置在同一条垂直线上，共用一条轴线和一个编号圆圈。 2．墙身节点详图的绘制要求：（1）比例为1:10~1:20 （2）详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆圈的右侧注写详图比例。（3）墙面装修部分：画出墙身、勒脚、踢脚等处内外墙饰面厚度，并用材料符号表示出来。在定位轴线两边分别标注砖墙厚度。 3.节点详图1——外墙墙脚节点详图：（1）详图范围：下部画到基础顶面以上；上部画到底层的踢脚板以上；左边画出散水和一部分室外地坪；右边画出一部分底层室内地层。上、下、右三方要用折
