土钉墙施工工艺流程图(DOC 19页)

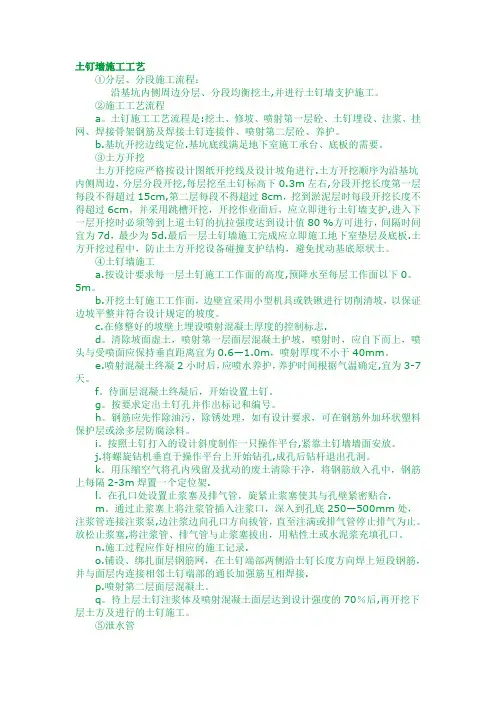

土钉墙施工工艺流程图

挡土墙施工工艺流程图

塑料排水板施工工艺流程图

平整场地

水泥搅拌桩施工工艺流程图:

土钉墙支护方案

一、编制依据二、工程概况工程名称：湾里区第三轮旧城改造项目5#地块建设单位：南昌市湾里区城市建设投资发展有限责任公司勘察单位：北京中核大地矿业勘查开发有限公司：设计单位：浙江展诚建筑设计有限公司施工单位：南昌市第三建设工程有限责任公司监理单位：江西中昌工程咨询监理有限公司拟建“湾里第三轮棚户区（城中村）改造005地块”工程位于南昌市湾里区，招磨一路北侧，磨盘山北路西侧,占地约78.82亩。由4 栋18层建筑物、6栋17层建筑物，8栋11层建筑物和2栋9层建筑物及其裙房，1栋1层社区用房。地上建筑面积124469平米，地下室1层，开挖深度约4.5米，建筑面积约32626平米。本工程总建筑面积约158015m2，其中地上建筑面积约为124051m2，住宅建筑面积约为114590 m2，商业建筑面积：8330 m2，物业建筑面积324 m2，社区用房建筑面积：805 m2，地下车库建筑面积：33964.20 m2 基坑四周暂无影响施工管线。

三、施工部署我方将土钉墙一次性进行混凝土支护工作。项目管理组织机构根据同类工程施工经验，为保证按期保质完工，我们将严格按照既定的施工计划，合理安排施工，合理安排机械设备和劳动力计划，监督落实计划中每个节点的实际完成情况，认真分析影响施工进度的各种因素，并及时制定出相应有效措施，确保工程工期目标和质量目标的实现。为此，本工程特配备了优秀而富有施工经验的工程管理及技术人员，以保证工期，保证质量。工程项目管理组织机构见下图：项目管理组织机构劳动计划劳动力需要量按施工的不同阶段进行安排。开工后，进场4人进行场地平整及边坡测量放线等准备工作。支护生产、技术管理人员：1人；设备操作人员：3人；壮工：8人；电工：1人；钢筋工：2人。四、基坑支护设计方案本工程挖土深度为4米左右，主要土层是近淤泥状土层，考虑周边为旧城房屋，且一旦塌方将对工地安全及进度产生不可估量的影响，故采用土钉墙进行边坡支护保护基坑及施工道路安全。

沥青透层粘层与封层施工工艺标准

沥青透层粘层与封层施工工艺标准 This model paper was revised by the Standardization Office on December 10, 2020

沥青透层、粘层与封层施工工艺标准一．施工准备 1.材料 a.乳化石油沥青乳化石油沥青的质量应符合《公路沥青路面施工技术规范》JTJ 032的有关规定。乳化石油沥青可利用胶体磨或匀油机等乳化机械在沥青拌合厂制备，乳化剂用量（按有效含量计）宜为沥青用量的%～%。制备乳化石油沥青的温度应通过试验确定，乳化剂水溶液的温度宜为40～70℃，石油沥青宜加热至120～160℃，乳化剂沥青制成后应及时使用，存放期以不离析、不冻结、不破乳为度。 b.液体石油沥青液体石油沥青的质量应符合《公路沥青路面施工技术规范》JTJ032的有关规定。使用前应由试验确定掺配比例。 c.煤沥青煤沥青的质量应符合《公路沥青路面施工技术规范》JTJ032的有关规定。煤沥青使用期间在储油池或沥青灌中储存温度为70～90℃，并应避免长期储存。经较长时间存放的煤沥青在使用前应抽样检测，质量不合格不得使用。 d.集料集料质量应符合《公路沥青路面施工技术规范》JTJ 032的矿料要求，颗粒状集料（大于1㎜）应选用强度高、硬度大、耐磨耗的砂石集料。稀浆封层所需集料适宜用矿渣、碎石，不适宜用轻质材料、页岩及泥岩等。对于小于5㎜的细集料，应选用坚硬、干燥、洁净、无泥土和有机杂质，级配适当、砂当量不低于445%的石屑或砂。 e.填料可用水泥、石灰或粉煤灰等作为填料，要求松散、干燥、不含泥土。 f.水水质应满足洁净水标准，盐水、工业废水及含泥水不能使用。 g.沥青路面透层及粘层材料规格和用量见表。沥青路面透层及粘层材料规格和用量(表

土钉墙施工流程

土钉墙施工流程一、工程概况三、施工准备（一）作业条件了解地质情况和地下管网，构筑情况。认真编制基坑支护的设计，施工方案，做好施工前的三通工作，根据现场实际情况，对可能出现的突发情况采取有效的防范措施。（二）施工材料原材料水泥，采用强度等级为32。5MPa的普通硅酸盐，矿渣硅酸盐水泥。砂。石子：采用细度模数2.3的中砂和粒径不大于12㎜的细石，砂含泥量不大于3﹪，石子含泥量不大于2﹪.钢筋。钢管‖钢筋。直径18-32㎜，盘条钢筋6-8㎜，直径48㎜的钢管。外加剂;采用符合有关规定要求的早强剂。膨胀剂和速凝剂，在冬季施工时喷射混凝土中应加入防冻剂。（三）施工机械设备施工机械设备（见表1）表1机械设备-览表（四）施工组织

1.劳动组织（见表2）每班配制管理人员4名施工人员25-30名表2 人员配备一览表四、施工工艺流程（一）工艺流程工序编写施工方案及施工准备→开挖→清理边坡→孔位布点→成孔→安设土钉钢筋（钢管）→注浆→铺设钢筋网→喷射混凝土面层→开挖下一步。根据不同土性特点和支护构造方法个别顺序可以变化。支护的内排水以及坡顶和基底的排水系统应按整个支护从上到下的施工过程穿插置（二）主要技术参数- （1）土钉孔径100MM,孔内注浆体强度等级M15 （2）钻孔深度（自上而下）：第一排：4M.第二派：4M （3）钻孔间距：水平间距2.0M,竖向间距：1.5M （4）土钉锚杆：热轧钢管48×3焊接铜管

（5）土钉布置形式：三角形（6）网片钢筋：HDB235直径6.间距200MM （7）喷射混凝土强度等级：C20 （8）喷射混凝土厚度：80-100MM （9）坡顶混凝土;外延1.0M,做好护坡排水（三）施工方法（1）准备工作 1）认真学习规范，熟悉设计图纸，以书面形式让甲方出据地下障碍物，管线位置图，了解工程的质量要求以及施工中的监控内容，编写施工方案。 2）施工前应确定基坑开挖线，轴线定位点。水准基点，变形观测点等。并在设置后加以妥善保护。 3）组织项目管理小组及专业施工队伍，对施工人员进行班前技术，安全交底，并完成上报审批程序。 4）按照施工方案选择施工机具与工艺，并检查设备运转情况，安排现场水、电照明及施工工作面，材料进场后做好原材料的检验与混凝土、水泥浆的试配。（2）开挖 1）土钉墙支护应按施工方案规定的分层开挖深度按作业顺序施工，在完成上层作业面的土钉与喷射混凝土以前，不得进行下一层深度的开挖。 2）当用机械进行土方作业时，严禁边壁出现超挖或造成边壁土体松动，当基坑边线较长，可分段开挖，开挖长度10-20m。 3）支护分层开挖深度和施工的作业顺序应保证修整后的裸露边坡能在规定时间内保持自立并在限定的时间内完成支护。应尽量缩短边壁土体的裸露时间。对于自稳能力差的土体如高含水量的粘性土和无天然粘结力的砂土必须进行支护。 4）为防止基坑边坡的裸露土体发生坍塌，对于易坍塌的土体因地制宜采用相应措施。 5）开挖过程中如遇到土质与原设计有异常情况时应及时进行反馈设计。（3）清理边坡基坑开挖后，基坑的边壁宜采用小型机具或铲锹进行切削清坡，已达到设计规

锚索(套管成孔)施工方案

锚索施工工艺 § 1.1.1 施工工艺要求 1、本工程由于淤泥质砂层较厚，泥浆护壁成孔困难时，须加套管跟进成孔； 2、锚索采用nx7φ5钢绞线，钢绞线强度标准值为1860MPa。成孔直径为150mm； 3、一次注浆材料选用水灰比为0.5~0.55的纯水泥浆，并加入适量的早强剂、及膨胀剂，一次注浆压力为0.5~1.5MPa;二次注浆材料选用水灰比为0.50～0.55的纯水泥浆，注浆压力为2～3MPa； 4、钢绞线锚固段架线环与紧箍环每隔1m间隔设置，紧箍环系16号铁丝绕制，不少于两圈，自由段每隔2m设置一道架线环，以保证钢绞线顺直； 5、待注浆体及压顶梁砼达到设计强度的70%后方可进行锚索张拉； 6、锚索锁定前先张拉至设计抗拔力的1.1倍，保持15min，然后卸荷至零，再重新张拉至锁定荷载预应力进行锁定作业。锚索张拉荷载分级及观测时间应遵守规范进行。 7、锚索施工过程中为尽可能减少成孔对地层产生的影响，应尽量进行跳打。 § 1.1.2 施工工艺流程

锚索套管施工工艺流程图 § 1.1.3 施工方法及技术措施 1、场地平整土方开挖至锚索标高以上30～50cm时留设施工平台，施工平台宽６～８米，平台平整干爽。然后复核每排锚索的水平标高，按设计的锚索水平间距要求拉通线进行布孔，并用木桩或钢筋作为标记并编号。锚索孔位置允许偏差±50mm。锚索定位后向监理及业主申请复验。 2、钻机就位根据锚索孔位移机就位，用木枋或钢板将钻机垫平稳，保证施钻过程中钻机不会有较大的晃动而影响成孔质量。对淤泥质场地应换填或铺设钢板保证钻机在施钻过程中不发生移位。 3、套管安装安装前先检查潜孔锤及套管直径，要求直径偏差小于10mm。然后先安装第一节钻杆，装好后安装首节带牙套管，然后将带牙套管及钻头对准所要施工的锚索孔位。最后用罗盘仪按设计图纸的要求调整好钻机角度,角度偏差±１°。 4、成孔成孔的质量直接影响到锚索的锚固效果及有效时间，本工程采用DPJ-300型履带式潜孔钻机，钻孔直径为150mm，钻孔位偏差不得大于±50mm，钻机就位后，按35°的设计角度

土钉墙支护施工方案(仅供参考)

土钉墙支护施工方案一、工程概况二、土钉墙工艺简介土钉墙支护随基坑逐层开挖，逐层进行支护，直至坑底，施工时在基坑开挖坡面，用洛阳铲人工成孔或机械成孔，孔内放锚杆并注入水泥浆，在坡面安装钢筋网，喷射强度等级不低于 C20的混凝土，使土体、土钉锚杆及喷射混凝土面层结合，为深基坑土钉支护。其技术原理是利用岩土介质的自承能力，借助土钉与周围土体的摩擦力和粘聚力，将不稳定土体和深部稳定土层连在一起形成稳定的组合体，土钉端与钢筋网相互连接，之后喷射混凝土，土钉与土体形成复合体，提高了边坡整体稳定和承受坡顶超载能力，增强土体破坏延性，改变边坡突然坍方性质。有利于安全施工，由于该技术具有施工简便、灵活机动、适用性强、隔水防渗等优点，近年来在我国的应用日益广泛，在《建筑基础工程技术政策（1996～2010）》中，被列为积极开发的支护技术。三、施工组织健全施工组织机构是保证施工质量和进度的关键，工程实行项目管理，管理人员应履行各自职责。加强组织管理，根据工程需要实行例会制。施工班组由具有丰富施工经验的劳务队组成，劳动力合理调整，确保各阶段施工人员及时到位。作业层施工人员组成情况见附表1。施工人员组成情况表（附表1）

四、主要施工机械设备主要施工机械设备表（附表2）五、工艺流程及施工方法从保证工程质量的重要性来看土钉墙施工是关键环节，其特点表现为作业时间长，施工难度大，受土体影响大。施工应根据土方开挖情况进行。开挖一步，支护一步，直至基坑底。施工前设置位移观测点，施工期间应连续观测，直至施工完毕。根据本工程具体情况，基槽开挖深度为5.2米，距基槽边外500mm有一处原有建筑物，该建筑物为地上单层，高 3.6m，在计算时按满面荷载进行考虑，考虑荷载为静荷载，荷载为10KPa。基槽开挖时，第一步先开挖2米深，然后进行第一步支护，然后逐步进行开挖及支护工作。 1、工艺流程：

透层,封层施工工艺

（一）透层 1．施工工艺（1）用于半刚性基层的透层油宜紧接在基层碾压成型后表面稍变干燥，但尚未硬化的情况下喷撒。如果基层表面过湿，在喷撒透层油后就会在基层表面形成一层水隔膜，阻碍沥青的渗透，在水分蒸发后，喷撒沥青形成一层沥青油皮，起不到粘结基层与面层的作用；如果基层表面过于干燥，表面的灰尘很难清扫干净，喷撒透层油后就会产生起皮现象。在无结合料粒料基层上撒布透层油时，宜在铺筑沥青层前1 d-2 d撒布。（2）在喷撒透层油前，基层的平整度必须满足施工技术规范要求，如有局部不合格的地方，要指派专人对不合格的路段进行处理，而且要安排工人对要撒布的路段提前清扫干．净，以确保透层沥青能够渗透足够的深度。’（3）在撒布透层油前，还应将路缘石及人工构造物用薄膜或彩条布覆盖，以防污染。（4）透层沥青撒布应采用沥青撒布车喷撒，以保证其均匀性和连续性，局部喷撒不均匀时宜改用手工沥青撒布机喷撒。撒布设备的喷嘴应适用沥青的稠度，确保能成雾状，与撒油管呈15。～25。的夹角，撒油管的高度应使同一地点接受2个～3个喷撒嘴喷撒的沥青，喷撒的透层沥青不应在基层表面流淌或形成油膜，并不得出现花白条。（5）透层油撒布后的养生时间随透层油的品种和气候条件可由试验确定，以确保液体沥青中的稀释剂全部挥发、乳化沥青充分破乳、水分蒸发、透层油渗透到基层的深度符合规范要求。 2．质量控制（1）乳化沥青必须经过检验合格后方可使用。（2）乳化沥青每次撒布完后，都要对输油管道、喷嘴等进行清洗，保障管路畅通，防止下次喷撒时管道堵塞或喷撒不均匀。（3）经试撒布确定的撒布车行走速度不得随意更改，以保证喷撒均匀及撒布量符合规范要求。（4）对撒布车无法喷撒的局部路段，经监理工程师同意后采用人工撒布。

土钉墙支护方案

华城名苑工程土钉墙支护专项施工方案目录 1、工程概况 ........................................... - 1 - 2、场地环境及岩土工程特征 ................................ - 2 - 3、编制依据 ........................................... - 4 - 4、土钉墙构造.......................................... - 5 - 5、土钉墙施工工艺流程.................................... - 6 - 6、主要施工机具及材料.................................... - 8 - 7、施工监测及应急措施.................................... - 9 - 8、质量标准及施工措施................................... - 11 - 9、安全生产文明施工措施................................. - 12 - 10、外围环境措施....................................... - 14 - 附：支护计算

1、工程概况华城名苑（警苑小区）工程一标段工程，位于赣州市章江新区，属控规G15地块，项目地块南临新赣州大道，东面为长岗路，西面临五指峰路，背面为桃江路。共有高层住宅8栋及地下车库一座（一层），工程建筑总面积119282m2，其中地下车库面积15236m2。地下室挖深约为4.75m，基坑支护经研究决定采用土钉墙支护，基坑总周长约为740m，放坡及支护做法如第6页图所示，基坑上口宽度为2m，坡度为1：2.4，基坑斜长为5.15m，总支护面积为3811m2。本方案为土钉墙支护专项施工方案。 2、场地环境及岩土工程特征据核工业赣州工程勘察院提供的岩土工程勘察报告，本工程场区主要地层自上而下可分为人工填土层、第四系全新统冲积层和基岩。第四系全新统冲积层有粉质粘土层、粉土层、中砂层、卵石层；基岩为白垩系泥岩，本次勘察揭露至其微风化层。由上至下将岩土层分层描述如下：（1）素填土（Q4ml）：黄褐色、褐红色，稍湿，松散，主要由大量的粘性土组成，含少量的植物根系，其中局部表面为水泥块，厚度为30～50厘米，全场均有分布，揭露层厚为0.0～7.30米。（2）粉质粘土（Q4al）：褐红色、桔黄色夹灰黄色，稍湿，硬塑，网纹状结构，刀切面较光滑，无摇震反应，干强度强，韧性中等，向下粉性渐强。全场均有分布，层顶埋深为0.00～4.00米，层顶标高为107.60～112.00米；揭露厚度为0. 0～5.80米。（3）粉土：褐黄色，稍湿，松散～稍密状，向下粉性渐强，底部见少量的粉细砂；全场均有分布，揭露厚度为0.60～6.00米。（4）中砂：灰褐色，稍湿～湿，稍密状，底部见少量的砾砂，含少量的粉粒，偶见卵石；全场均有分布，揭露厚度为2.50～7.70米。（5）卵石：杂色，饱和，稍密～中密状，含砾径大于2CM超过50%，最大砾径不超过8厘米，呈亚圆状，磨圆度较好，充填粘粒及砾砂，级配较好，分选性中等，成分为石英及砂岩；全场均有分布，层顶埋深为9.10～15.10米，层顶标高为96.6～101.90米；揭露厚度为0. 60～8.50米。（6）强风化泥岩：暗紫红色，泥质粉砂质结构，块状构造，风化裂隙较发育，
