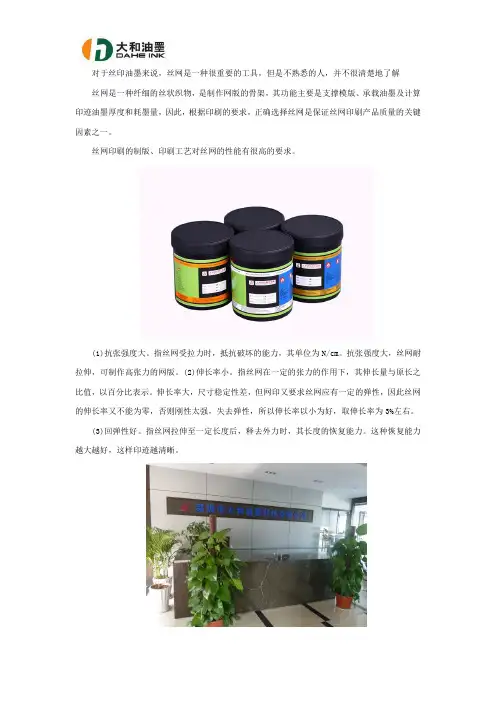

丝网印刷用丝网材质的主要特性指标有哪些?

丝网印刷中常用的丝网有绢网、尼龙丝网、涤纶丝网、不锈钢丝网。各种丝网的主要特性指标有以下几方面。

①拉伸强度g(克)／D(直径)]绢网为3．7-4.1g(克)／D直径)，尼龙丝网为4．5-5．8g(克)／D(直径)，涤纶丝网为4.3-5.5g(克)／D(直径)，不锈钢丝网为1.5g(克)／D(直径)。

②干湿强度比(％)绢网为92~100％，尼龙丝网为89~r90％，涤纶丝网为100％，不锈钢丝网为100％。

③结节强度g(克)／D(直径)〕绢网为2．9g(克)／D(直径)，尼龙丝网为4．5-5．4g(克)／D(直径)，涤纶丝网为3．4-4．4g(克)／D(直径)。

④拉力伸度(％)绢网为8-22％，尼龙丝网为26-32％，涤纶丝网为1630％，不锈钢丝网38％。

⑤干湿伸度比(％)绢网120一134％，尼龙丝网为115122％，涤纶丝网为100％，不锈钢丝网为100％。

⑥伸张回复率(％，以3％伸张时计算)绢网为80-铝质材料惯性矩和钢质材料惯性矩为15．088厘米的4次方，木质网框断面形状为实心长方形时(54厘米)，惯性矩为41．667厘米的4次方。

⑦密度，单位用克／立方厘米表示。木质材密度为0．9克／立方厘米，钢质材密度为7．8克／立方厘米，铝质材密度为2．7克／立方厘米。

⑧热膨胀系数(10'／℃)。铝质材热膨胀系数为2.410'／℃，钢质材热膨胀系数为1.210'／℃，木质材热膨胀系数为3.010'／℃。

丝印标准及测试方法

丝印标准及测试方法丝印检验标准 1.目的 1.1规范喷涂/丝印缺陷用语。 1.2明确产品要求,统一检验标准。 2.适用范围适用于本公司所有喷涂/丝印的产品的检验。 3.表面等级 3.1 A级表面：能直接正视的外部表面如机柜的正面，以下简称A面。 3.2 B级表面：不明显的外部和开启门后就能正视的内部表面如机柜的后表面，以下简称B 面。 3.3 C级表面；不易察看的内部和外部表面如机柜的底面,以下简称C面。 4.检验环境bb44 4.1光度:200-300LX (相当于40W日光灯距离为750MM) 4.2产品需检验表面与检验者目视方向大约成45°(如下图)，时间约10秒. 4.3 检验者目视方向与待检产品表面距离如下： A级表面:400MM B级表面:500MM C级表面:800MM 5.丝印常见缺陷 A.异物：丝印后,涂膜附着灰尘、点状或丝状异物。 B.露底：由于丝印位置丝印太薄露底色。 C.漏印：要求丝印位置未丝印到。 D.模糊/断线；丝印不良致丝印线条和图案粗细不均，模糊不清，字线局部不相连。 E.丝印厚薄不均匀：由于丝印操作不当，造成点线或图案的丝印层厚薄不均。 F.错位：由于丝印位置不准，丝印位偏移。 G.附着力差：丝印涂层附着力不够，用3M胶纸可贴掉。 H.针孔：涂膜表面能看见针眼状小孔。 I.擦伤/划痕：丝印后保护不善造成。/N m B,H-A J.杂色/污渍：非丝印颜色附着在丝印面上。 K.色差：和标准色板相比颜色有偏差。

丝印可靠性测试方法 1、高温存储试验存储温度: +66°C 存放时间: 48 hours 接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡, 裂纹,剥落且颜色光泽无明显变化 2、低温试验L Q 存储温度: -40°C 存放时间: 48 hours 接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡, 裂纹,剥落且颜色光泽无明显变化 3、高温高湿存储试验存储温度/湿度：+66°C/85%RH 存放时间：96小时接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡, 裂纹,剥落且颜色光泽无明显变化 4、热冲击试验存储温度: -40°C/+66°C -40°C+66°C为一循环,温度间的转换时间不超过5分钟，共12循环。 1hour 1hour 接受标准：样板出炉后在室温下放置2小时后,检查零件:和印刷表面起皱,起泡, 裂纹,剥落且颜色光泽无明显变化 5、丝/移印附着力测试测试目的: 评估丝/移印油漆的附着力. 测试工具: 1. 3M600透明胶带或粘力大于5.3N/18mm的透明胶带测试方法: 将3M600透明胶带贴在所要测试的试样的印刷字体或图案上,并用手压平, 然后拉起胶带尾部与测试面呈90度,迅速撕下胶带,相同部位重复3次. 接受标准: 肉眼观察表面,丝/移印字体或图案应能清晰可辩,没有剥落情况. 6、摩擦测试测试目的: 评估涂装表面油漆及丝/移印油漆的附着力. 测试设备: 橡皮擦

丝印测试方法

丝印可靠性测试方法 1、高温存储试验存储温度:+66°C 存放时间:48hours 接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡,裂纹,剥落且颜色光泽无明显变化 2、低温试验存储温度:-40°C 存放时间:48hours 接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡,裂纹,剥落且颜色光泽无明显变化3、高温高湿存储试验存储温度/湿度：+66°C/85%RH 存放时间：96小时接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡,裂纹,剥落且颜色光泽无明显变化4、热冲击试验存储温度:-40°C/+66°C--40°C+66°C为一循环,温度间的转换时间不超过5分钟，共12 循环。1hour1hour 接受标准：样板出炉后在室温下放置2小时后,检查零件:和印刷表面无起皱,起泡,裂纹,剥落且颜色光泽无明显变化 5、丝/移印附着力测试测试目的:评估丝/移印油漆的附着力. 测试工具:1.3M600透明胶带或粘力大于5.3N/18mm的透明胶带测试方法:将3M600透明胶带贴在所要测试的试样的印刷字体或图案上,并用手压平,然后拉起胶带尾部与测试面呈90度,迅速撕下胶带,相同部位重复3次. 接受标准:肉眼观察表面,丝/移印字体或图案应能清晰可辩,没有剥落情况. 6、摩擦测试测试目的:评估涂装表面油漆及丝/移印油漆的附着力. 测试设备:橡皮擦测试方法:将试件固定，用500G的垂直力，15MM的行程来回摩擦,每一单程行程为一次.丝/移印字体或图案,连续式摩擦50次. 接受标准:肉眼观察表面,磨损不能见底,丝/移印应能清晰可辩 7、抗溶剂测试 1、异丙醇试验。取1ml异丙醇溶液滴在试样喷涂面或丝/移印表面.10分钟后用白布擦干异丙醇溶液. 2、抗酒精测试测试方法:用棉团或白布浸润浓度为99%的酒精溶液,然后以1kg压力和1秒秒钟往返1次的速度在试样印刷字体和图案的同一位置来回擦试20次. 接受标准:试样表面经擦拭后印刷字体或图案应清晰可见,且颜色也不得有失光,掉色等现象. 8、拇指测试条件：实验样品5PCS以上实验程序：取样品，用拇指放在印刷的图片上，以3+0.5/-0KGF的力来回檫试15次。实验判定：制品印刷图案不可缺口/断线/油墨粘附不良等，否则为不合格。 9、75%酒精测试条件: 1、实验样品5PCS以上 2、白棉纱布 3、75%的酒精 4、1.5+0.5/-0KGF的制具实验程序：将1.5KGF的制具的底部绑上白棉纱布，蘸上75%的确酒精，然后再用白棉纱布在印刷的图案上

丝印测试方法完整版

丝印测试方法 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】

丝印可靠性测试方法 1、高温存储试验存储温度: +66°C 存放时间: 48 hours 接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡, 裂纹,剥落且颜色光泽无明显变化 2、低温试验存储温度: -40°C 存放时间: 48 hours? 接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡, 裂纹,剥落且颜色光泽无明显变化 3、高温高湿存储试验存储温度/湿度：+66°C/85%RH 存放时间：96小时接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱,起泡, 裂纹,剥落且颜色光泽无明显变化 4、热冲击试验? 存储温度: -40°C/+66°C- -40°C+66°C 为一循环,温度间的转换时间不超过5分钟，共12循环。 1hour 1hour 接受标准：样板出炉后在室温下放置2小时后,检查零件:和印刷表面无起皱,起泡, 裂纹,剥落且颜色光泽无明显变化 5、丝/移印附着力测试? 测试目的: 评估丝/移印油漆的附着力. 测试工具:1. 3M600透明胶带或粘力大于18mm的透明胶带测试方法: 将3M600透明胶带贴在所要测试的试样的印刷字体或图案上,并用手压平, 然后拉起胶带尾部与测试面呈90度,迅速撕下胶带,相同部位重复3次. 接受标准: 肉眼观察表面,丝/移印字体或图案应能清晰可辩,没有剥落情况. 6、摩擦测试测试目的: 评估涂装表面油漆及丝/移印油漆的附着力. 测试设备: 橡皮擦测试方法: 将试件固定，用500G的垂直力，15MM的行程来回摩擦, 每一单程行程为一次. 丝/移印字体或图案,连续式摩擦50次. 接受标准: 肉眼观察表面,磨损不能见底,丝/移印应能清晰可辩 7、抗溶剂测试 1、异丙醇试验。取1ml 异丙醇溶液滴在试样喷涂面或丝/移印表面 .10分钟后用白布擦干异丙醇溶液. 2、抗酒精测试测试方法: 用棉团或白布浸润浓度为99%的酒精溶液, 然后以1kg压力和1秒秒钟往返1次的速度在试样印

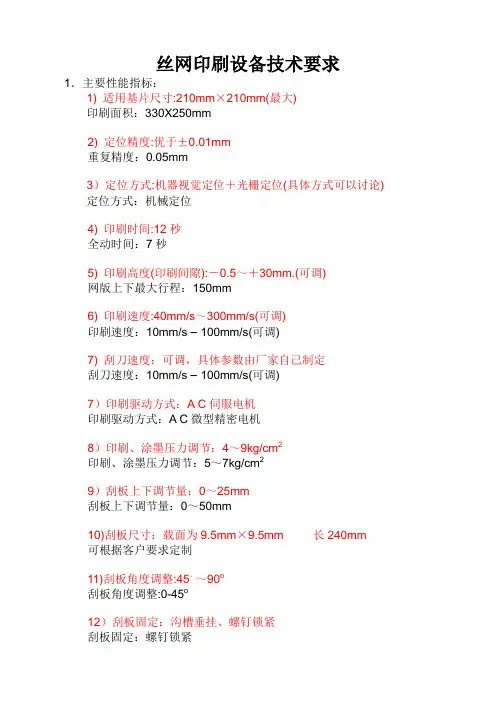

丝网印刷机性能特点及技术参数介绍

丝网印刷机性能特点及技术参数介绍丝网印刷机性能特点： 1、常规电器控制，易维修。 2、采用台湾台达变频器调速，升降动作采用离合刹车装置，并设有紧急停止立即倒车复位装置。 3、设有即时离网装置，不粘网，无重影，网点清晰完整。 4、印刷刮、匀墨刀采用气动上下控制，可做0—35度调整。 5、采用不锈钢吸气平台，硬度高、不生锈。 6、不锈钢吸气平台可做上下调整。本机技术参数： 1、最大印刷面积：600×900mm 2、工作台调整量：前后10mm. 左右10mm. 上下20mm 3、印刷物厚度：＜20 4、最大印刷速度：＜1000印/小时 5、机器总重量：650KG 6、机器总功率：2.2KW 保定清苑鑫达电子设备厂各全自动丝印机，手动丝印台是丝印器材，丝印设备中低成本高产出的理想丝印设备。丝印机价格合理，欢迎选购！全自动扩散前单晶制绒设备全自动扩散前单晶制绒设备 1、设备骨架用厚壁方钢制做，外包德国进口磁白聚丙稀PP板，美观抗腐蚀性能优越。 2、全面完善的防腐措施，保护到机器的每一个部位 3、电脑全自动添加药水系统 4、独特的硅片干燥技术，保证硅片不留任何水痕，实行全自动供排水系统。 5、产品用途：本设备主要用于太阳能电池片生产制造中，对硅片自动制绒（单晶、多晶兼容）。主要特点：清洗槽部分、伺服驱动系统及机械臂部分、层流净化系统（选用）、电气控制系统、机架及机箱、自动配酸系统（选用）。制绒槽、溢流槽、HCL槽、HF槽等组成。提高了设备的可靠性。方便直观。界面中有手动操作、故障报警、安全保护、工艺序号等功能。 6、除装片和取片需人工外，其余工艺动作均可自动完成。自动化程度高，适用于连续批量生产，确保工件清洗质量的一致性。

丝印测试标准与方法

WOIRD格式 95%酒精，当然是工业酒精，医用酒精浓度一般为75%。我们公司的，中文版本和英文版本 5.2.5耐醇性工具:95%酒精，白棉布. 测试要求:漆膜来回摩擦200次;丝印来回摩擦30次. 样品数量:至少3个样品. 检测方法: 1)用浸润95%酒精的白棉布来回地磨擦表面,压力为5N左右. 2)白棉布擦干,肉眼观察表面. 3)外观合格样品室温放置至少2h,按5.2.2测试附着力. 评判标准: 1)漆膜关键部位无起泡、脱落、变色，普通部位允许轻微起泡、变色. 2)丝印层不可脱落、缺口断线、起泡，允许轻微变色但图案清晰可辨. 3)附着力合格. 5.2.5Alcoholresistance Tools:95%alcohol,whitecottoncloth. Testingrequirements:200cyclesforpainting,30cyclesforsilkscreen. Sampleamount:Atleastthreesamples. TestingMethod: 1)Torubbackandforthwithsoaked95%alcoholwhitecottonclothby5Nforceonthesurface. 2)Wipewithwhitecottoncloth,examinesurface. 3)Appearancequalifiedsamplesatroomtemperatureforatleast2hours,testadhesionaccordingto 5.2.2. Acceptablecriteria: 1)Keypositionsofpaintingwithoutblistering,peeling,discoloration,generalpositionsallowslight blistering, slightdiscoloration; 2)Silkscreenwithoutpeeling,gapbreak,blistering,allowingaslightdiscolorationbutclear; 3)Adhesionqualified. 专业资料整理

印刷机工艺参数调整方法(精)

印刷机工艺参数调整方法印刷的工作原理 ? 丝网印刷原理:控制流体的运动。 ? 印刷前,丝网上的浆料因粘度较大不会自行流动而漏过丝网。 ? 印刷时, 刮刀把浆料压入网孔, 在刮板及丝网的作用下, 浆料受到切应力而粘度迅速下降,并滚动运动,在滚动压力的作用下流过网孔,从而与硅片接触,在丝网回弹过程中附着到硅片上。印刷相关参数的作用 ? 印刷压力:用于在印刷时提供给刮刀垂直力, 以保证在印刷过程中能把浆料刮干净 ? 印刷间距:保证网板与硅片之间有一定的距离,保证在印刷后网板的回弹。 ? 印刷速度:印刷速度决定了整线的产量, 但也不能过快。因为浆料在印刷时会滚动运动并产生两种力, 一个反作用力和一个朝网板&朝刮刀的上下力, 速度越大,力越大;从而浆料刮到硅片的量也会加大。网板张力 ? 网板的张力对印刷的质量有很大的影响(如刮不干净浆料,碎片 ? 网板的张力在新的时候最大,随着印刷次数的增加,网板张力程线性下降 ? 随着网板张力的下降, 在不改变其它印刷参数的情况下, 最明显的就是刮不干净浆料。在加大压力后能把浆料收干净, 但因为网板张力减小, 加大的印刷压力就可能全部加到硅片上,从而导致碎片或隐裂。印刷过程中碎片产生的原因

? 硅片在印刷的过程中受到压力过大, 从而造成碎片 (试想如果没外加压力, 硅片在印刷台面是不会碎的 ? 网板张力改变时, 未改变间距, 只加大压力, 硅片可能因为承受压力过大而碎片 ? 前段刮刀胶条不平,造成硅片背极不平,在印刷栅线时碎片 ? 台面不平(或不干净 , 清理网版与台面上的杂物 , 更换台面纸 . 印刷参数 ? Pressure (印刷压力 Snap-Off (印刷间距 Printing Speed (印刷速度 Down-Stop Position (印刷时刮刀下降高度参数相互关系 ? 压力与间距:压力越大时,间距也大;因为压力大时,刮刀与网板接触的地方凸出来也多,间距小的话,硅片承受的压力加大,碎片的概率会加大。两个参数当中的一个改变 , 另外一个不改 , 就可能加大硅片碎的可能性或影响印刷质量 ? 印刷速度影响到产能 , 同时也影响到印刷到硅片浆料的多少参数的调整 ? 先把印刷速度改小,以方便在调试时能很好的观察(如印刷速度为 50mm/s。 ? 先设定印刷间距:印刷间距以浆料能很好的印刷到硅片为宜,无粘片和虚印。(推荐为:1500+300um ? 在间距定下后, 设定印刷压力。压力由小到大慢慢加, 加到在印刷时浆料能收干净为宜。

丝网印刷

丝网印刷培训丝网印刷相关定义丝网印刷就是利用丝网印版图文部分网孔透油墨，非图文部分网孔不透墨的基本原理进行印刷。通常丝网由尼龙、聚酯、丝绸或金属网制作而成。目前我们公司使用的网版采用不锈钢丝网作为绷网的网布材料。当承印物（硅片）直接放在带有模版的丝网下面时，丝网印刷浆料在刮刀的挤压下穿过丝网中间的网孔，印刷到承印物上。丝网上的模版把一部分丝网小孔封住使得颜料不能穿过丝网，而只有图像部分能穿过，因此在承印物上只有图像部位有印迹。丝网印刷的目的丝网印刷主要目的：在形成pn结和镀膜后的硅片的两面印刷正负电极和背场。印刷基本的要求是保证印刷图形的完整和对称，印迹饱满。丝网印刷的原理丝网印刷是把金属导体浆料按照所设计的图形通过刮条挤压丝网弹性形变后漏印在已扩散好杂质、镀膜后的硅片正面、背面，然后在适当的气氛下通过高温烧结，使浆料中的有机溶剂挥发，金属颗粒与硅片表面形成牢固的硅合金，与硅片形成良好的欧姆接触，从而形成太阳电池的上下电极。正面栅线的作用正面栅线由两部分构成，主栅线是直接接到电池外部引线的较粗部分，细栅线则是为了将电流收集起来传递到主线去的较细部分。背面电极电场的作用 1.背铝作为背电场能够阻挡电子的移动，减小了表面的复合率，有利于载流子的吸收； 2.减少光穿透硅片,增强对长波的吸收； 3.Al吸杂，形成重掺杂，提高少子寿命； 4.铝的导电性能良好，金属电阻小，而且铝的熔点相对其他的合适金属来说熔点低，在烧结当中更有力。丝网印刷的顺序 wafer、背电极印刷、1号烘箱、背电场印刷、2号烘箱、正电极印刷、烧结、测试分选、入库丝网印刷设备厂家丝网印刷设备厂家较多，各家设备成膜的原理不尽相同，主要是ASYS、Baccini等。国内中电48所等单位也在生产，但自动化程度差别很大。印刷系统组成：传输装置、印刷装置、软件、辅料系统界面 Enable magazine loader 使片子能从载片盒中传出：只第一道印刷机具有此项功能，点击选中则使push-bar将片子从载片盒中吸出上料 Enable printing 使印刷机能够印刷 Enable wafer alignment 保证硅片位置正确 Enable screen Alignment 保证网板位置正确 Enable Flip-over 执行翻转：只在第二道使用，将片子翻转 Enable Oven Heating 使烘箱加热 Enable Bypass Oven 使直接通过烘箱 Check Breakage Before 印刷之前检查片子是否完好 Check Breakage After 印刷之后检查片子是否完好

丝印的质量评价标准

丝印的质量评价标准 1、高温存储试验存储温度: +66°C 存放时间: 48 hours 接受标准：样板出炉后在室温下放置2小时后,表面无起皱,起泡, 裂纹, 剥落且颜色光泽无明显变化 2、低温试验存储温度: -40°C 存放时间: 48 hours 接受标准：样板出炉后在室温下放置2小时后,表面无起皱,起泡, 裂纹,剥落且颜色光泽无明显变化 3、高温高湿存储试验存储温度/湿度：+66°C/85%RH 存放时间：96小时接受标准：样板出炉后在室温下放置2小时后,表面无起皱,起泡, 裂纹,剥落且颜色光泽无明显变化 4、热冲击试验存储温度: -40°C/+66°C -40°C+66°C为一循环,温度间的转换时间不超过5分钟，共12循环。 1hour 1hour

接受标准：样板出炉后在室温下放置2小时后,检查零件:和表面无起皱,起泡, 裂纹,剥落且颜色光泽无明显变化5、丝/移印附着力测试测试目的: 评估丝/移印油漆的附着力. 测试工具: 1. 3M600透明胶带或粘力大于5.3N/18mm的透明胶带测试方法: 将3M600透明胶带贴在所要测试的试样的字体或图案上, 并用手压平, 然后拉起胶带尾部与测试面呈90度,迅速撕下胶带, 相同部位重复3次. 接受标准: 肉眼观察表面,丝/移印字体或图案应能清晰可辩,没有剥落情况. 6、摩擦测试测试目的: 评估涂装表面油漆及丝/移印油漆的附着力. 测试设备: 橡皮擦测试方法: 将试件固定，用500G的垂直力，15MM的行程来回摩擦, 每一单程行程为一次. 丝/移印字体或图案,连续式摩擦50次. 接受标准: 肉眼观察表面,磨损不能见底,丝/移印应能清晰可辩

文字丝印操作规范

XXXX 电子科技有限公司文件编号：版本：版次：生效日期：文字丝印操作规范制定审核批准日期日期日期文件更改履历表修订版次更改性质、内容、摘要修订页次修订日期文件会签：拟案单位于 □ 内“√”以示回签部门总经理管理者代表市场部工艺工程部生产制造部品质管控部设备管理部人力资源部财务部采购部此文件为吉安市华阳电子集团有限公司之机密文件，未经许可，不得复印。发行管制章 √ √ √ √ √

文字丝印操作规范制作单位：制造部文件编号：生效日期：版本号：总页数：第1 页共4 页 1.0目的 1.1 在PCB板面上,采用丝网印刷方式印上客户要求之文字符号标识,并固化, 便于客户安装元器件 1.2 制定文字手动丝印机操作规范，指导生产现场正确、规范操作，保证安全生产。 2.0适用范围 2.1适用于本公司文字手动及半自动丝印机文字作业 3.0权责： 3.1生产制造部：全面执行作业规范定义的相关内容；不断优化与更新该操作规范，提升制程能力。 3.2品质管控部：对作业规范中定义的内容，稽核生产线的执行状况。 3.3设备管理部：生产设备的维护与各类型的保养处理。 4.0定义：无 5.0作业流程：开油→印刷→固化→收料→检验→出料 6.0作业内容： 6.1作业标准序号作业名称作业内容工具材料备注 1 准备作业 1.开油 1.热固油为双组份油墨,需按比例将主剂和硬化剂混合使用热固油视生产量开油，开油后超过48小时即不能使用 2.热固油主剂与硬化剂比例按厂商给的要求，混合后搅拌10min，如粘度高可加入25±5ml/kg的稀释剂 3.油墨需在室温下环境避光儲存 2.装刮刀 1.将刮刀装到刮刀架上,并调整角度 2.根据图形选择比图形稍长的刮刀，刮刀单边长大于图形3~5CM 刮刀 3.装网版选择和待印板相对应的文字网，架网版，锁紧手臂，拧紧网框夹持网版扳手 4.对位 1.待印板放于印刷台面,根据图形调节微调使对位准确，调整网距5.5±2.5cm 2 首板1.调机试印 1.将油墨倒在网版上进行印刷， 2.调整刮刀和回墨刀之间有一定量油墨,防止干网印刷,确保印刷效果 3.进行首板印刷油墨油刀首板印刷后先自检

丝网印刷机电机参数、报警处理及照点操作

丝网印刷机电机参数、报警处理及照点操作一、常见电机及电机的参数意义(说明：以三线第一道印刷机为例) 11MG Print Head X Axis (印刷头X轴) 12MG Print head Y Axis (印刷头Y轴) 13MG Print head Theta Axis (印刷头T轴) 14MG Print head Z Axis (印刷头Z轴) 15MG Squeegee Input/Output Axis (刮条电机的前后运动轴心) 16MG Squeegee Up/Down Axis (刮条电机的上下运动轴心) 17MG Load Walking Beam Up/Down Axis (上料行走臂上下电机) 18MG load Lifter Print Table Axis (上料台面顶针电机) 19MG Rotation Table Axis (旋转台面电机) 20MG Unload Lifter Print Table Axis (下料顶针电机) 21MG Unload Walking Beam Axis (下料行走臂前后电机) 22MG Unload Walking Beam Up/Down Axis (下料行走臂上下电机) 23MG Walking Beam Front Cent. Grippers (行走臂上料纠正硅片正面电机) 24MG Walking Beam Rear Cent. Grippers (行走臂上料纠正硅片反面电机) 25MG Oven Front Clamps Axis (烘箱抓手正面电机) 26MG Oven Real Clamp Axis (烘箱抓手反面电机) 27MG Oven Clamps Up/Down Axis (烘箱抓手上下电机) 28MG Load Magazine Up/Down Axis (上料台上下电机) 29MG Load magazine pash-bar Axis (上料推车电机) 电机常见参数如图 1、KP Proportional Constant：This is the proportional coefficient in the PID digital controller（这在 PID 数字控制器中是比例的系数） 2、KD Derivative Constant：This is the derivative coefficient in the PID digital controller（这在 PID 数字控制器中是引申的系数） 3、KI Integral Constant：This is the integrative coefficient in the PID digital controller （这在 PID 数字控制器中是综合的系数） 4、SF Smooth Factor：This is the parameter which can set the trapezoidal speed profile to be smoothed .it is range is 0-100 .where 100corresponds to the maximum smoothing and corresponds to no smoothing (not used)（本参数将设定电机正常运行时的速度。其范围在0-100。当设定在100时是电机的最大值，此时电机运行速度最快，0则是电机不动作。）

丝印测试标准及方法

95%酒精，当然是工业酒精，医用酒精浓度一般为75%。我们公司的，中文版本和英文版本 5.2.5 耐醇性工具:95%酒精，白棉布. 测试要求: 漆膜来回摩擦200 次;丝印来回摩擦30 次. 样品数量:至少3 个样品. 检测方法: 1) 用浸润95%酒精的白棉布来回地磨擦表面,压力为5N 左右. 2) 白棉布擦干,肉眼观察表面. 3) 外观合格样品室温放置至少2h,按5.2.2 测试附着力. 评判标准: 1) 漆膜关键部位无起泡、脱落、变色，普通部位允许轻微起泡、变色. 2) 丝印层不可脱落、缺口断线、起泡，允许轻微变色但图案清晰可辨. 3) 附着力合格. 5.2.5 Alcohol resistance Tools: 95% alcohol, white cotton cloth. Testing requirements: 200 cycles for painting, 30 cycles for silkscreen. Sample amount: At least three samples. Testing Method: 1) To rub back and forth with soaked 95% alcohol white cotton cloth by 5N force on the surface. 2) Wipe with white cotton cloth, examine surface. 3) Appearance qualified samples at room temperature for at least 2 hours, test adhesion according to 5.2.2. Acceptable criteria: 1) Key positions of painting without blistering, peeling, discoloration, general positions allow slight blistering, slight discoloration; 2) Silkscreen without peeling, gap break, blistering, allowing a slight discoloration but clear; 3) Adhesion qualified.

丝网印刷常见问题

丝网印刷 1 、绷网后在网版制作前丝网为什么要进行网前处理？网前处理包括哪些内容？答：网前处理分为粗化和脱脂。 A. 对聚脂（PET）弱极性材料进行粗化处理，使其表面增加多孔的不光滑表面。处理过的PET网能增加与感光材料的结合面积，从而提高感光材料在网上的附着力。 B. 对网版上的丝网进行脱脂是为了除去油污，提高感光材料与丝网间的亲合力以及网版的耐印次数，减少网版在制作过程中感光层上的针孔。 2、在制作网版时，如何使感光层表面的平均不平整度（PZ值）减少？ 1）PZ值、的大小与制版方法有关。简接制版法、毛细直接制版法、感光胶制版法。 2）涂感光胶制版法PZ值应从以下几个方面控制： a. 涂胶干燥后，网版平置在干燥箱内且印刷面朝下。 b. 最后一次刮胶应在印刷面上，且干燥时网版印刷面朝下。 c. 印刷面上刮涂感光胶的次数增加，有利于减少PZ值。 3、网版涂感光胶后为什么一定要彻底干透？若感光胶层内稍带有水气，则水气会在曝光时对光产生折射，从而影响到感光胶的交联度。另外感光胶未彻底干燥也会阻碍交联，从而导致网版曝光后显影时出现针孔、脱胶及胶层与丝网附着力下降、耐印次数减少等弊病，因此，曝光前的感光层干燥程度至关重要。 4、怎么选择网版的曝光时间？请用柯图泰专用曝光计算尺测试。此计算尺使用起来非常简单，只需一次曝光就能得到五个曝光参数，正确的曝光参数必在其中。 5、网版曝光不足和曝光过头会产生哪些后果？ 1）曝光不足： A、感光胶层减薄太多容易出现针孔。 B、图纹或导线的边沿容易产生锯齿。 C、网版的耐印次数下降。 D、网版回收难，在脱过膜的丝网上易出现图纹阴影。 2）曝光过头： A. 图纹会失真，细线条会更细，低调网点扩大，高光网点缩小。 B. 冲显困难，漏空部分出现残胶从而使油墨不过网孔。 C. 模版变脆。因此，制版前一定使用曝光计算尺确定准确的曝光时间，从而制作出不同要求的网版来。 6、经过前处理的网版与涂胶网版在同一烘箱中干燥会产生什么质量问题？如何解决？ ⑴前处理的网版的含水量很高，烘干时会有大量的水分挥发出来，从而使涂有感光胶的网版干燥程度降低、干燥时间延长。 ⑵感光胶二次吸水会使感光胶层不能干透，从而难以确保曝光（晒版）参数的准确性，使网版质量波动很大。 ⑶解决的办法：分别烘干。

丝印标准及测试方法

丝印标准及测试方法文件编号文件版本A/0 文件页码P 1 OF 3 目的：规范丝印缺陷用语；明确产品要求，统一检验标准。适用范围：适用于本公司所有网印/移印的产品检验。责任部门：所有需确认丝印状况的部门检验环境 1、光照度:200-300LX(相当于40W日光灯距离为750MM 2、产品需检验表面与检验者目视方向大约成45°，时间约10秒。 3、检验者目视方向与待检产品表面距离如下： A级表面：400㎜B级表面：500㎜C级表面：800㎜表面等级划分 A级表面：能直接正视的外部表面,简称A面。B级表面：不明显的外部就能正视的内部表面,简称B面。C级表面：不易查看的内部和外部表面,简称C面。丝印常见缺陷 1.异物：丝印后，涂膜附着灰尘、点状或丝状异物。 2.露底：由于丝印位置丝印太薄露底色。 3.漏印：要求丝印位置未丝印到。 4.模糊/断线：丝印不良致丝印线条和图案粗细不均，模糊不清，字线局部不相连。 5.丝印厚薄不均匀：由于丝印操作不当，连成点线或图案的丝印层厚薄不均。 6.错位：由于丝印位置不准，丝印位偏移。 7.附着力差：丝印涂层附着力不够，用3M胶带可贴掉。 8.针孔：涂膜表面能看见针眼状小孔。 9.擦伤/划痕：丝印后保护不善造成。 10.杂色/污渍：非丝印颜色附着在丝印面上。 11.色差：和标准色板相比颜色有偏差。丝印附着力测试方法 1.丝/移印附着力测试（试验样品5PCS以上）测试目的：评估丝/移印油漆的附着力。测试工具：1.3M600透明胶带或粘力大于5.3N/18mm的透明胶带测试方法：将3M600透明胶带贴在所要测试的试样的印刷字体或图案上，并用手压平，然后拉起胶带尾部呈90度，迅速撕下胶带，相同部位重复3次。 2. 75%酒精测试（试验样品5PCS以上）实验程序：将1.5KGF的制具底部绑上白棉纱布。蘸上75%的酒精，然后再用白棉纱布在印刷的图案上往返30个来回(约15SEC)

光伏电池丝网印刷工艺参数

光伏电池丝网印刷工艺参数 2012-11-10 来源: 太阳能人才网浏览[998]次分享到：标签: 光伏电池丝网印刷光伏产业丝网印刷工艺参数丝网印刷过程中，对网版的参数、浆料的参数、印刷的工艺参数要求非常严格。具体要求如下。 1.丝网 (1)背电极丝网 ①材料：不锈钢丝网。 ②目数：目数指的是单位面积(in或cm)上丝网空的数量，具体要求为280目。 ③丝直径：46～53μm。 ④丝网厚度：82～90μm。 ⑤膜厚：15μm。 ⑥静态张力：25n。注意在印刷图形完好时，印刷头压力应在范围内尽可能地小。 (2)背面场丝网 ①丝网材料：不锈钢丝网。 ②目数：320目。 ③丝直径：23～28μm。 ④丝网厚度：46μm。 ⑤膜厚：15μm。 ⑥膜和丝网总厚度：60～63μm。 2.背面图形分析不同的网版，有不同的背电极形成。 ①长条形长条形的背电极浪费银铝浆，不过当电池片出现碎片后，可以将电池片顺利地划成碎片。 ②点阵形点阵形背电极可以大大节省银铝浆，降低成本，不过一旦电池片出现碎片后，断成小片，电池片的利用率将大大降低。 ③新形背电极此类背电极能与铝背场形成良好的欧姆接触，铝浆料和银浆料有细栅线的重叠部分，这样可以大大提高效率和填充因子。但是铝浆与银铝浆的重叠部分，在显微镜下观察两者重叠部分严重发黑，即大量的有机溶剂没有充分挥发，这样就严重影响电池效率和填充因子，需要尽量减少重叠部分。 3.印刷改进措施 ①希望增厚增大刮板压力，减小印刷速度，减小反料速度，增大刮板高度，增大脱离速度。 ②希望线条印细减小刮板压力，增大印刷速度，增大脱离速度。 ③希望图形线条清晰增大脱离高度。 4.烘干改进措施

丝印附着力的测试标准30398

丝印附着力的测试标准30398 丝印附着力的测试标准 (1) 拇指测试条件:实验样品5PCS以上实验程序:取样品，用拇指放在印刷的图片上，以3+0.5/-0KGF的力来回檫试15次。实验判定:制品印刷图案不可缺口/断线/油墨粘附不良等，否则为不合格。 (2) 75%酒精测试条件: 1、实验样品5PCS以上 2、白棉纱布 3、75%的酒精 4、1.5+0.5/-0KGF的制具实验程序:将1.5KGF的制具的底部绑上白棉纱布，蘸上75%的确酒精，然后再用白棉纱布在印刷的图案上往返30个来回(约15SEC) 实验判定:制品印刷图案不可有脱落/缺口断线/油墨粘附不良等，可允许颜。 1.5+0.5/-0KGF的制具，色淡，但印刷图案应清晰不模糊，否则为不合格。 (3) 95%酒精测试条件: 1、实验样品5PCS以上 2、白棉纱布 3、95%的酒精 4、1.5+0.5/-0KGF的制具实验程序:将1.5KGF的制具的底部绑上白棉纱布，蘸上95%的确酒精，然后再用白棉纱布在印刷的图案上往返30个来回(约15SEC)

实验判定:制品印刷图案不可有脱落/缺口断线/油墨粘附不良等，可允许颜。 1.5+0.5/-0KGF的制具，色淡，但印刷图案应清晰不模糊，否则为不合格。 (4) 810胶带测试条件: 1、试验样品5PCS以上 2、810胶带实验程序:将810胶带完全的黏贴在丝网印刷上，然后以45度角的方向迅速拉起胶带，连续测三次。实验判定:制品印刷图案不可缺口/断线。 (5) 3M600胶带测试条件: 1、实验样品5PCS以上 2、2、250胶带实验程序:将3M600胶带完全的黏贴在丝网印刷，以45度角的方向迅速拉起胶带。只需测试一次。实验判定:制品印刷图案不可缺口/断线。 (6) 250胶带测试条件: 1、实验样品5PCS以上 2、250胶带实验程序:将250胶带完全的黏贴在丝网印刷，以45度角的方向迅速拉起胶带，连续进行三次。实验判定:制品印刷图案不可缺口/断线。 (7) 汽油擦拭测试条件: 1、实验样品5PCS以上 2、白棉纱布 3、汽油混合液(汽油:75%酒精=1:1)

丝网印刷网膜版对丝网参数的选用评估

S c r e e n P r i n t i n g I n y 网印工业陈德山怎样能丝印出高质量的产品，要印刷出高水平的印刷品就需要从合理选择丝网开始，同时还要制作高精细的网膜版，并选择高品质的丝印油墨，以及在整个丝印过程中对印刷参数如何控制等等将在下面进行分门别类讲述。一、丝网印刷的工艺流程二、丝网的选择：网膜版有四个功能要求： A ．网膜版应能高度再现原稿； B ．网膜版应具有耐磨损、耐化学作用及高耐印率； C ．网膜版决定着下墨量和色相的还原性； D ．网膜版决定着图文的锐利度和准确性。因此，制作网膜版时，能否选择到合适、精良的丝网，将影响到印刷线条粗细和网点大小、范围及形状，也直接影响到彩色印刷品的色调层次还原及最细线条和彩色图像的再现结果。 1．丝网的目数、丝径、颜色等与丝网印刷品的精细度之间的关系 1.1　网点最小直径和最细线条的再现丝网的两个重要参数： M 0—丝网的开口，即相邻两根网丝之间的距离，也称孔宽；d —网丝的直径，即丝径或叫线径。 1.1.1　孔宽与丝径的三种形式，对图文精细的影响 A ．当M 0=d 时，则可复制的网点直径至少为（2M 0+d ）～2（M 0+d ）或3d ； B ．当M 0>d 时，则可复制的网点直径至少为（M 0+d ）～（2M 0+d ），若网点=丝径d ，复制不出网点；．当M <时，则可复制的网点直径至少为（M +），若网点=丝径，复制不出。丝网印刷网膜版

网印工业 S c r e e n P r i n t i n g I n y 1.2　最细印刷线条的再现：2d+M 01.1.2　丝网的再现线条的宽度（B ）线条宽度（B ）=2d+M 0 以SEFAR 高张力PET1000丝网为例：例1.120-34YPW 网该丝网表示，每厘米长度内有120个网孔或近似120根网丝，丝径为34μm ，孔宽为45μm 以1：1编织的黄色丝网。计算：能印出最细线条宽度B =2d +M 0=2×34+45=115μm =0.115m m 可印最小网点直径：高光点（M 0+d ）和暗调点（2M 0+d ） M 0+d=45+34=79μm =0.079m m 2M 0＋d=2×45+34=124μ=0.124m m 例2：180-23Y P W ，该丝网的d=23μm ，M 0=29μm 再现最细线条宽度为2×23+29=75μm 丝印最小网点直径：29+23=52μm 和2×29+23=81μm 而180-27Y PM 丝网的d=27μm ，M 0=22μm 再现最细线条宽度为2×27+22=76μm 可印最小网点直径从2(M 0+d )=2×(22+27)=98μm (暗调点) 到2M 0+d=2×22+27=71μm (高光点) 由此可见，在同目数的丝网中，如果丝网线径越细，则开口M 0越大，便越能取得高精细度的印刷效果，故此得出，可印最小网点直径取决于选用的丝网的网丝线径（d ）与开口（M 0）大小之比。 1.2　尽可能选用PW （即1：1）平纹织，高目（应与要求相匹配），高张力，低延伸的黄色丝网。因为1：1平纹织网的下墨量比同目数、同丝径的斜纹 TW 网少（小），印刷的图文也清晰，这对UV 油墨更为重要。而高目数，低延伸，高张力的丝网，不只是能使精细度得到保证，同时，由于1：1平纹织网印刷时，与承印物接触小，故墨层的流平性，及其均匀性得到改善，再加之黄色丝网在晒版时，消除了光晕现象，使图文的精细度得到保证。 1.2.1　同目数，不同编织，即PW=1：1和TW=斜纹编织（如2：1等）丝网的透墨体积（下墨量）是不同的，举例比较瑞士赛发聚脂高张力丝网： 140-30Y PW 的透墨体积为10.3cm 3/m 2，该丝网厚度为53μm ，同样，140-34Y TW 的透墨体积为13.2cm 3/m 2，该丝网厚度为62μm ，再如，150-34Y PW 的透墨体积为6.6cm 3/m 2，该丝网厚度为55μm ,150-34Y TW 的透墨体积为9.6cm 3/m 2，丝网的厚度为62μm 。因此，同一目数同一丝径的斜纹（TW ）网虽比平纹PW 下墨量大，但由于丝网与承印物之间的接触面积也比平纹织网大，所以对油墨的流平性及其均匀性来讲，平纹织网比斜纹织网有利。对于要求墨层薄而均匀的色块印刷选用平纹织网好。同一目数不同丝径的P W 和TW 比较，一般P W 的丝径比TW 丝径稍小，而下墨量反而大。 1.2.2　对网点阶调印刷，更应选1：1平纹，且高目数，大开口，高张力，低延伸的有色丝网，这对网版图文的锐利度及油墨印迹的平整度的保证有利。 1.3　溶剂型油墨和UV 紫外光固化油墨的网点印刷，所选丝网目数参考列举： 1.3.1　溶剂型油墨：32线/cm 以下的粗网点，建议选用120-34Y (或w)PW 网； d u s t r

丝印件检验规范

丝印件检验规范目的规范产品质量检测标准，确保产品质量完全满足相关客户的要求。规范产品质量缺陷的统一描述，确保内/外部的品质交流和沟通达成共识。针对相关质量缺陷，分析改进现行生产工艺质量控制方法。确保生产和检测标准与产品质量标准的一致性。适用范围适用于所有丝印车间所有丝印产品的检测。适用于外购、外加工或客供丝印产品的检测。丝印件质量缺陷分类丝印件质量缺陷判定等级：

丝印件质量缺陷产生的原因分析颜色错误---调制的油墨颜色与工程技术要求的完全不一致；或工程技术要求与客户要求的完全不一致（颜色偏差特别明显，或者根本就是两种不同的

油墨颜色）。颜色偏差---调制的油墨所丝印出来的颜色与工程技术要求或客户要求有一定的偏差，通过分光测色计读出的Lab△E值与规定和要求的偏差值在客户接收范围内，或超过了客户的允收标准。油墨脱落---承印物的表面被化学污染，导致丝印油墨附着不牢固；丝印层干燥条件不足，丝印油墨未彻底干透；油墨本身附着力差；原材料本身无图层；油墨与原材料起化学反应。丝印偏位---网版拉伸尺寸误差过大；作业员操作方法不当，造成丝印定位（套位）不准；丝印的产品来料定位面边缘变形或呈锯齿状；网版变形；承印物受热胀冷缩的影响明显，导致丝印第二对位或套位不准；定位片破损，造成丝印套位偏位。补油不良---丝印漏油点，实施人工补油后的视觉效果差，补油局部形成积油或油墨厚度不均、或光泽度不同的现象。光泽不均---油墨稀稠度不均匀；承印表面不平整造成着墨不均；胶刮有刮痕造成印刷油墨不均匀。字体变形---静电过大，造成承印物粘网；承印物表面起皱不平、网板变形。墨膜龟裂---承印物表面受到其它化学溶剂的污染；油墨干燥温度过高；油墨配方中的溶剂与某种溶剂发生了化学反应。表面异物---车间防尘控制不足；承印物静电吸附力过大。飞墨拉丝---油墨研磨不匀，印刷时刮板离版慢，印刷图像周围的余白少，产生静电，导致油墨拉丝；丝印刮板力度过小；油墨浓度高。表面折痕---作业人员操作方法不当；承印物来料表面折痕。表面刮花---作业人员操作方法不当；承印物来料表面划痕或刮花。基材变形---烘烤温度过高，导致承印物来料变形。表面压痕---存储和转运方式不当，产品受压明显；产品堆放太多，存放时间过长，油墨没有干燥透。洇（yin）墨---在印刷的线条外侧有油墨溢出并造成线条外侧边缘不整齐；油墨稀，胶刮纯造成印刷时洇油。滋墨---承印物图文部分和暗调部分出现斑点状的印迹；印刷速度和油墨干燥过慢；墨层偏薄；受静电影响，油墨的触性变大；油墨中颜料分散不均。

介绍丝印检验标准的两种方法

介绍丝印检验标准的两种方法一、丝印检验标准 1.目的 1.1规范喷涂/丝印缺陷用语。 1.2明确产品要求,统一检验标准。 2.适用范围适用于本公司所有喷涂/丝印的产品的检验。 3.表面等级 3.1 A级表面：能直接正视的外部表面如机柜的正面，以下简称A面。 3.2 B级表面：不明显的外部和开启门后就能正视的内部表面如机柜的后表面，以下简称B面。- 3.3 C级表面；不易察看的内部和外部表面如机柜的底面,以下简称C面。 4.检验环境bb44 4.1光度:200-300LX (相当于40W日光灯距离为750MM) 4.2产品需检验表面与检验者目视方向大约成45°，时间约10秒. 4.3 检验者目视方向与待检产品表面距离如下： A级表面:400MM B级表面:500MM C级表面:800MM 5.丝印常见缺陷 A.异物：丝印后,涂膜附着灰尘、点状或丝状异物。 B.露底：由于丝印位置丝印太薄露底色。 C.漏印：要求丝印位置未丝印到。 D.模糊/断线；丝印不良致丝印线条和图案粗细不均，模糊不清，字线局部不相连。 E.丝印厚薄不均匀：由于丝印操作不当，造成点线或图案的丝印层厚薄不均。 F.错位：由于丝印位置不准，丝印位偏移。中国网印特印网 G.附着力差：丝印涂层附着力不够，用3M胶纸可贴掉。 H.针孔：涂膜表面能看见针眼状小孔。 I.擦伤/划痕：丝印后保护不善造成。 J.杂色/污渍：非丝印颜色附着在丝印面上。 K.色差：和标准色板相比颜色有偏差。

二、丝印可靠性测试方法 1、高温存储试验存储温度: +66°C 存放时间: 48 hours 接受标准：样板出炉后在室温下放置2小时后,印刷表面无起皱，起泡，裂纹，剥落且颜色光泽无明显变化 2、低温试验存储温度: -40°C 存放时间: 48 hours f j?S I i _,Y.\ 接受标准：样板出炉后在室温下放置2小时后，印刷表面无起皱，起泡，裂纹，剥落且颜色光泽无明显变化 3、高温高湿存储试验存储温度/湿度：+66°C/85% 存放时间：96小时接受标准：样板出炉后在室温下放置2小时后，印刷表面无起皱，起泡，裂纹，剥落且颜色光泽无明显变化 4、热冲击试验存储温度: -40°C/+66°C -40°C +66°C 为一循环，温度间的转换时间不超过5分钟，共12循环。_ 1hour 1hour 接受标准：样板出炉后在室温下放置2小时后,检查零件:和印刷表面无起皱，起泡，裂纹，剥落且颜色光泽无明显变化 5、丝/移印附着力测试测试目的: 评估丝/移印油漆的附着力.&yP F+{ I R Z 测试工具: 1. 3M600透明胶带或粘力大于5.3N/18mm的透明胶带测试方法:将3M600透明胶带贴在所要测试的试样的印刷字体或图案上，并用手压平，然后拉起胶带尾部与测试面呈90度，迅速撕下胶带，相同部位重复3次。接受标准: 肉眼观察表面，丝/移印字体或图案应能清晰可辩，没有剥落情况. 6、摩擦测试
