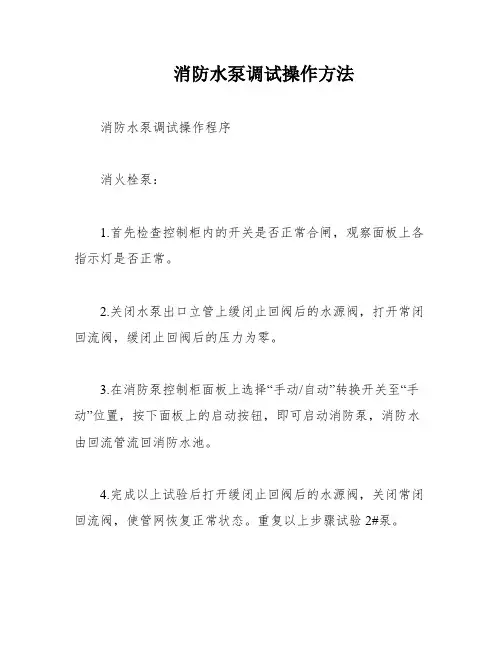

消防泵控制柜操作流程

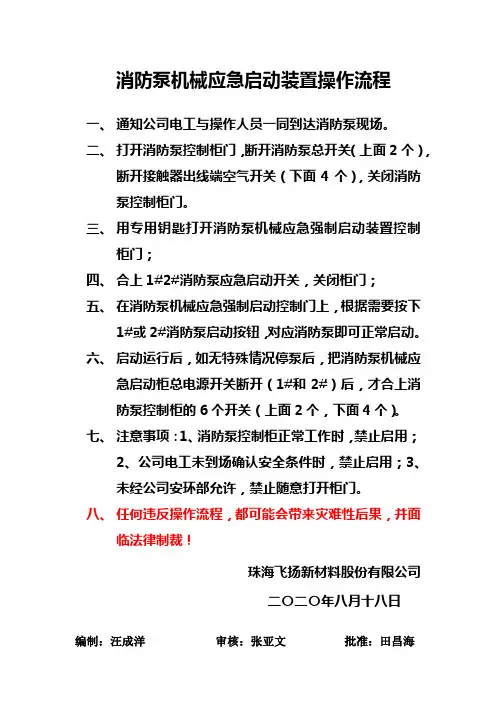

消防泵控制柜就地应急操作流程
开机
关机
一．消防泵常见故障类型及分析：
PLC 及面板指示灯显示异常，设备不能正常工作 1、检查指示灯是否损坏，是否有电压输出；
2、检查双电源输入输出电压是否正常，双电源能否正常切换
消防水泵控制柜操作.docx
消防水泵控制柜操作 使用说明书 一. 送电步骤 1.将双电源开关拨到自动位置，隔离开关 1QF、2QF合闸，双电源 转换开关自动检测来电，两路来电都正常，常用电源与备用电 源指示灯 HR1、HR2亮起，切换开关自动切换到常用电源开关 合闸。 2.旋动 SA2电压转换开关，检查相间电压是否正常。 3.合上保险丝开关 FU1，二次回路送电。 4.开启水泵的主开关 1QM、2QM送电。 二 . 手动控制 功能简介：手动控制只用于现场调试、清理水池的功能，运行时必 须要有人看护，避免水泵无水运行而造成水泵损坏。 1.手动 - 自动转换旋钮 SA1在手动位置。 2.按下启动按钮 1SB、2SB水泵运行，运行指示灯 1HG、2HG亮起。 3.按下停止按钮 1SSB、2SSB水泵停止，运行指示灯 1HG、2HG熄 灭。 4.故障时自动停泵，故障指示灯 1HR、2HR亮起。 三. 一控二自动控制 功能简介：控制柜接收五个水位信号（超停泵水位、停泵水位、起 单泵水位、起双泵水位、超高水位），实现两台泵交替、
逐台启动与停止的功能。 1.手动 - 自动转换旋钮 SA1在自动位置。 2.第一次起单泵水位时泵 1 自动启动运行，泵 1 运行指示灯亮起。 第二次起单泵水位时泵 2 自动启动运行，泵 2 运行指示灯亮起。 3.起单泵水位时泵1 已运行，到达起双泵水位时泵2 自动启动运行。 起单泵水位时泵 2 已运行，到达起双泵水位时泵 1 自动启动运行。 4.停泵水位时泵 1 泵 2 都停止。 5.水位低于超停泵水位时，起单泵水位有信号泵 1 泵 2 不动作， 收到超高水位信号时启动双泵。 6.泵 1 故障时泵 1自动停止，并且自动切换到泵 2 运行。 泵 2 故障时泵 2 自动停止，并且自动切换到泵 2 运行。 四.BAS 接口 本机与 BAS通讯使用标准 MODBUS-RTU协议，RS485通讯接口。 详情见附件记录：南京 3 号线 BAS与车站排水泵接口功能测试大 纲及记录 .pdf 五. 故障分析及排除 1.泵运行热继开关跳闸 分析：热继开关过电流偏小 排除方法：调节开关上的微调旋钮向‘+’方向调节，调到 适当位置
消防泵的启动方式
关于消防泵的启动方式 在中国，消防泵（包括消火栓泵和喷淋泵）一般有四种启动方式，①消防管网压力降低时自动启动；②就地控制柜的手动启动；③消火栓箱里的手动启动；④火灾报警控制器上的手动启动。在日本没有方式④，在FM标准里，也没有发现③和④，所以④可能是中国特有。 以下是两张火灾报警控制器上消防泵启动按钮的照片。

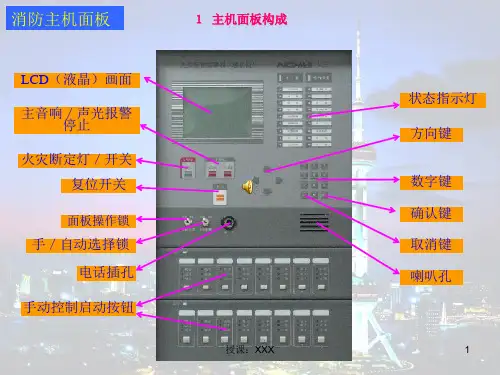

以下是中国有关标准的摘录，请参考。 GB4717-2005《火灾报警控制器》 5.2.3.2条：控制器可设置其他控制输出（应少于6点），用于火灾报警传输设备和消防联动设置等设备的控制，每一控制器输出应有对应的手动直接控制按钮（键）。 GB50016—2006《建筑设计防火规范》 12.2.2条（8）：设置有消防水泵供水设施的隧道，应在消火栓箱内设置消防水泵启动按钮； 8.4.3条（8）：高层厂房（仓库）和高位消防水箱静压不能满足最不利点消火栓水压要求的其它建筑，应在每个室内消火栓处设置直接启动消防水泵的按钮，并应有保护设施； GB50116—2008《火灾自动报警系统设计规范》 6.2.10 消防控制室对自动喷水灭火系统的控制和显示应满足下列要求： 1 显示喷淋消防泵电源的工作状态。 2 显示系统的喷淋消防泵的启、停状态和故障状态，显示水流指示器、信号阀、报警阀、压力开关等设备的正常工作状态、动作状态等信息。 3 自动和手动控制喷淋消防泵的启、停，并能接收和显示喷淋消防泵的反馈信号。 6.2.11 消防控制室对消火栓系统的控制和显示应满足下列要求： 1 显示消防水泵电源的工作状态。 2 显示系统的消防水泵的启、停状态和故障状态，并能显示消火栓按钮的工作状态、物理位置、消防水箱（池）水位、管网压力报警等信息。 3 自动和手动控制消防水泵的启、停，并能接收和显示消防水泵的反馈信号。 8.3 消火栓系统的联动控制设计 8.3.1 自动控制方式，应由消火栓按钮的动作信号作为系统的联动触发信号，由消防联动控制器联动控制消火栓消防泵的启动。 8.3.2 手动控制方式，应将消火栓消防泵控制箱的启动、停止触点直接引至设置在消防控制室内的消防联动控制器的手动控制盘，实现消火栓消防泵的直接手动启动、停止。
消防泵控制柜接线图
消防泵控制柜接线图、原理图及电路图 产品概述 1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统， 以解决电动机的应急供电及其启动过程中对供电设备的冲击。如：水泵、风机的电动机或其它设备的电动机。 2、具体规格有：3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、9 3、110、132、160、 187、200、220、250、280、315、400KV A等。 3、安装形式：落地式(标准配电柜) 4、备用时间：可按设计要求配置备用时间。 设计“五合一” 规格、型号的标定
示例： KM-YJS/P-15KV A，可变频三相应急电源，输出PWM波，额定适用电机容量15KV A。 KM-YJS/P-15KV A/SHL，互投装置，输出额定容量15KVA。 注： 1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P系列自带变频启动功能。 2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。 3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。 例：负载50KV A( 电机负载) 采用本电源则选用KM-YJS/P-50KVA。 4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。 KM-YJS/P系列FEPS产品的原理图 1、单逆变单台负载原理及接线图 说明： 当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低 于380V-15%时，KM1吸合由电池组给逆变器提供直流电。当需要电机负载工作时，给予启动信号( 如运行信 号、远程控制、消防联动信号)，逆变器立即输出。从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达 到50HZ后保持正常运行。 手动/自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操 作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。、单逆变单台负载一用一备原理图及接线图 2．
消防水泵控制柜技术要求
消防水泵控制柜技术要 求 Document number：PBGCG-0857-BTDO-0089-PTT1998
消防水泵控制柜技术要求 一、一般功能和要求 水泵控制柜应由水泵厂家提供，控制柜应包括但不限于以下功能和要求： ?各类电器元件符合规范标准。 ?控制柜应满足系统的功能及控制要求。 ?控制屏应用中文和英文显示各项工作参数。 ?控制柜防护等级为IP54，为户内立式 ?柜内动力线相色规定：相线 L1(A相)黄色 相线 L2(B相)绿色 相线 L3(C相)红色 零线浅蓝色 接地线黄绿双色 ?柜内动力线排列次序：从柜前看，从上到下，从左到右，从里到外，相线均按L1、L2、L3的次序排列。 ?应有对水泵电动机的保护功能，如：过载、过压、短路、缺相欠压、过热等，并有声光报警功能，但仅提供报警功能，不允许跳闸。 ?设有阻力损失补偿功能，并能通过外部参数(如温度、时间、海拔高度和流量)对设定值进行调节。 ?具有进行就地手动操作(可对单个泵测试)和数字远程控制功能，包括装置的开停等。 ?控制柜能清晰地显示水泵运行和故障情况，并发出声光报警信号。能用LCD显示系统相关参数。 ?具有对系统的监视功能，即对测量值(压力、流量)最大、最小值的限制。 ?具有通讯总线功能。 ?每台控制柜应提供以下无源触点信号及接口端子，并具有将每台水泵的运行和故障的无源触点信号传至消防报警系统的功能。 ●由消防报警系统通过无源触点信号控制消防水泵的启停。
●每台消防水泵手动/自动开关状态信号（通过无源触点信号）传至消 防报警系统。 ●每台消防水泵启/停状态信号（通过无源触点信号）传至消防报警系 统。 ●每台消防水泵故障信号（通过无源触点信号）传至消防报警系统。 ●控制柜内应根据功能要求留有足够的端子，并预留25%的空端子。 ●消防水泵控制柜中应为消防报警系统预留无源触电信号，投标人有责 任协调并确定无源触点信号接点的预留位置。 ●自动喷淋水泵控制柜应可接受泵组出口水管上的压力传感器的压力变 送信号，当压力低于稳压泵启动压力值时，控制柜发出指令开启稳压 泵,当系统达到压力设定值时，关闭稳压泵；当压力低于自动喷淋主 泵启动的压力值时，控制柜发出指令开启自动喷淋主泵，给喷淋系统 提供达到设计值的足够的水量。 二、特殊功能和要求 消防泵组控制系统由微机程序和电路控制，电控箱将控制装置的全部工作状态， 并通过“检查控制系统”对整个装置进行检查，一旦发生故障将发出声光报警信 号。 投标人所供装置应有两种工作状态，即自检和紧急情况。 电器的一般规定 a.塑壳断路器 塑壳断路器应按IEC898标准设计制造，额定电压应不小于440V，额 定短路电流不小于35kA，具有短路瞬时，过载延时及接地故障保护。 保护倍数10～14。 塑壳断路器采用手动操作并带负荷热过载及短路瞬时脱扣器，特殊要 求时可设计成遥控分励脱扣器，带附件及辅助设备。 b.微型断路器 微型断路器应按IEC 898标准设计制造，额定电压不小于440V，额定 开断电流应不小于10kA，机械寿命不小于20000次，具有短路瞬时、 过载延时保护。
消防水泵控制柜技术要求完整版
消防水泵控制柜技术要 求 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
消防水泵控制柜技术要求 一、一般功能和要求 水泵控制柜应由水泵厂家提供，控制柜应包括但不限于以下功能和要求：各类电器元件符合规范标准。 控制柜应满足系统的功能及控制要求。 控制屏应用中文和英文显示各项工作参数。 控制柜防护等级为IP54，为户内立式 柜内动力线相色规定：相线 L1(A相)黄色 相线 L2(B相)绿色 相线 L3(C相)红色 零线浅蓝色 接地线黄绿双色 柜内动力线排列次序：从柜前看，从上到下，从左到右，从里到外，相线 均按L1、L2、L3的次序排列。 应有对水泵电动机的保护功能，如：过载、过压、短路、缺相欠压、过热 等，并有声光报警功能，但仅提供报警功能，不允许跳闸。 设有阻力损失补偿功能，并能通过外部参数(如温度、时间、海拔高度和流 量)对设定值进行调节。 具有进行就地手动操作(可对单个泵测试)和数字远程控制功能，包括装置 的开停等。 控制柜能清晰地显示水泵运行和故障情况，并发出声光报警信号。能用 LCD显示系统相关参数。 具有对系统的监视功能，即对测量值(压力、流量)最大、最小值的限制。 具有通讯总线功能。 每台控制柜应提供以下无源触点信号及接口端子，并具有将每台水泵的运 行和故障的无源触点信号传至消防报警系统的功能。 由消防报警系统通过无源触点信号控制消防水泵的启停。 每台消防水泵手动/自动开关状态信号（通过无源触点信号）传至消 防报警系统。
每台消防水泵启/停状态信号（通过无源触点信号）传至消防报警系 统。 每台消防水泵故障信号（通过无源触点信号）传至消防报警系统。 控制柜内应根据功能要求留有足够的端子，并预留25%的空端子。 消防水泵控制柜中应为消防报警系统预留无源触电信号，投标人有责 任协调并确定无源触点信号接点的预留位置。 自动喷淋水泵控制柜应可接受泵组出口水管上的压力传感器的压力变 送信号，当压力低于稳压泵启动压力值时，控制柜发出指令开启稳压 泵,当系统达到压力设定值时，关闭稳压泵；当压力低于自动喷淋主 泵启动的压力值时，控制柜发出指令开启自动喷淋主泵，给喷淋系统 提供达到设计值的足够的水量。 二、特殊功能和要求 消防泵组控制系统由微机程序和电路控制，电控箱将控制装置的全部工作状态， 并通过“检查控制系统”对整个装置进行检查，一旦发生故障将发出声光报警信 号。 投标人所供装置应有两种工作状态，即自检和紧急情况。 电器的一般规定 a.塑壳断路器 塑壳断路器应按IEC898标准设计制造，额定电压应不小于440V，额 定短路电流不小于35kA，具有短路瞬时，过载延时及接地故障保护。 保护倍数10～14。 塑壳断路器采用手动操作并带负荷热过载及短路瞬时脱扣器，特殊要 求时可设计成遥控分励脱扣器，带附件及辅助设备。 b.微型断路器 微型断路器应按IEC 898标准设计制造，额定电压不小于440V，额定 开断电流应不小于10kA，机械寿命不小于20000次，具有短路瞬时、 过载延时保护。 c.接触器 接触器为户内使用的空气开断型电磁机械开关，应符合下列标准：IEC947-4-1 低压开关及控制设备 IEC158-3 低压控制设备第一部分：接触器
关于消火栓泵 的启泵方式
关于消火栓泵、喷淋泵的启泵方式说明 消火栓泵有四种启动方式： 1，是“消火栓按钮”直启消火栓泵 2，是消防“多线控制盘”直启消火栓泵 3，是消防“二总线”联动起泵， 4，消火栓泵控制柜的“手动按钮”启动． （如果没有报警系统，则只有１，４两种．有报警系统，消火栓箱内的按钮接６根线，无报警系统，接４根线）。 消火栓泵启动有三种： 一、“消火栓按钮”启动：消火栓按钮4根线到消火栓，2根启泵，2根返回信号至按钮； 二、消控中心直接启泵（手动）；多线控制 三、联动控制：消防报警信号在主机确认后，主机输出信号到消火栓泵对应模块（自动，不需要人去操作），然后启动消防泵。 三种启泵方式的主次关系： 在消控中心有联动控制器的情况下，三者的主次关系为：1、水泵启动控制柜 2、消控中心 3、消火栓按钮 第一顺序为水泵启动控制柜，在2、3两种方式均失效的情况下可在水泵房的水泵启动控制柜手动方式下直接启泵，在打到自动方式下2、3两种启泵才有效；第二顺序为消控中心，在控制器设置为自动模式下第3种启泵方式失效时，可采用消控中心控制器上的手动启泵功能直接启泵（前提是水泵启动控制柜打到自动方式下）；在前两种方式均打到自动方式下，消火栓按钮经消控中心控制器延时确认后可直接启泵。 二、水泵控启动制柜设置的手动、自动转换开关在联动控制上有何利弊：如果设置在手动则消控中心、消火栓按钮均无法启泵，只能在控制柜处启泵，平时应设置在自动档，并设置警示标志，水泵房由专人负责。 三、一般情况下消火栓按钮启动消防水泵是通过消控中心间接输出开关量触点到水泵启动控制柜，因为消火栓按钮信号应该经消控中心延时确认后启泵，这样可减少水泵误动作。 注意：不要把“消火栓按钮”与“手动报警按钮”混淆。手动报警按钮没有启动消防泵功能，就是将报警信号传输给报警主机，达到报警的目的； 喷淋泵的启动共有3种方式 1压力开关（包括水流指示器开关）启动 2模块自动启动 3多线制消防中心启动 设计时3种方式都要做，目的是互为备用。 湿式系统的联动试验，启动1只喷头或以0.94～1.5L／s的流量从末端试水装置处放水时，水流指示器、报警阀、压力开关、水力警铃和消防水泵等应及时动作，并发出相应的信号。 检查数量：全数检查。 检查方法：打开阀门放水，使用流量计和观察检查。
消防水泵控制柜
消防水泵控制柜生产厂家推荐_消防水泵控制柜防护等级虽说消防水泵的作用无可替代，但笔者和其他消防监督人员在建筑工程验收和监督检查中发现，一些业主及施工、维护管理人员并不十分重视，常疏于消防水泵的选型与设置，导致建筑的水灭火系统得了“先天性心脏病”。比如，在近期开展的建筑消防设施专项检查中就发现存在随意更换消防水泵机组造成“小马拉大车”现象，还有因为设置不当造成维修不便而不修的现象，更有甚者擅自拆除消防水泵。特大火灾的洛阳东都商厦，其灭火系统水泵即根本无法启动。这些“心脏病”的产生多缘于维护不善，选型设置不当。今天和大家分享的是消防水泵控制柜生产厂家推荐以及消防水泵控制柜防护等级，一起来看下文吧。 、施工准备(1)中标后，我方将积极与有关部门领取施工图纸及技术资料。理解设计意图、明确技术要求、掌握施工规范、了解各项工程的质量标准、贯彻施工组织设计；做好设计、施工、作业“三个交底”。同时，要对施2 工队伍认真传达、培训，以保证工程顺利进行，制定必要的措施。(2)测量人员要对设计单位提供的水准点认真复测、核实，对有疑点处及时与有关部门取得联系，确认无误后，报请监理人员批准后施工。(3)各职能部门要积极行动，组织设备进场并调试，对所需材料及配件进行筛选、抽样化验和试验，择优选用，将化验结果材质报告及产品合格证报请监理部门现场查看、批准后根据工地的组织安排、有序进行。(4)制定各种技术保障措施，对可能出现的问题要有足够的思想和组织准备，明确责任制定，确保工程质量。(5)根据施工场地的实际地形、设置料场，工棚、办公室、库房等，并注意施工现场的排水、防洪等。(6)在沟槽开挖前，要事先探明原有地下设施，以便采取措施避免损害地下原有设施。3、施工部署(1)本工程施工时我公司将选派年富力强、具有丰富的同类型工程施工经验的技术人员担任项目经理和技术负责人，组建以生产技术骨干为成员的施工项目部。(2)本工程将投入我公司先进的机械、机具设备，按计划有序进场。施工中按多班制作业、人歇机不停，以提高效率、缩短工期。(3)材料方面：
消防消防水泵控制柜技术
消防消防水泵控制柜技术 一、一般功能和要求 消防水泵控制柜应由水泵厂家提供，控制柜应包括但不限于以下功能和要求： 各类电器元件符合规范标准。 控制柜应满足系统的功能及控制要求。 控制屏应用中文和英文显示各项工作参数。 控制柜防护等级为IP54，为户内立式 柜内动力线相色规定：相线 L1(A相)黄色 相线 L2(B相)绿色 相线 L3(C相)红色 零线浅蓝色 接地线黄绿双色 柜内动力线排列次序：从柜前看，从上到下，从左到右，从里到外，相线均按L1、L2、L3的次序排列。 应有对水泵电动机的保护功能，如：过载、过压、短路、缺相欠压、过热等，并有声光报警功能，但仅提供报警功能，不允许跳闸。 设有阻力损失补偿功能，并能通过外部参数(如温度、时间、海拔高度和流量)对设定值进行调节。 具有进行就地手动操作(可对单个泵测试)和数字远程控制功能，包括装置的开停等。 控制柜能清晰地显示水泵运行和故障情况，并发出声光报警信号。能用LCD显示系统相关参数。 具有对系统的监视功能，即对测量值(压力、流量)最大、最小值的限制。 具有通讯总线功能。 每台控制柜应提供以下无源触点信号及接口端子，并具有将每台水泵的运行和故障的无源触点信号传至消防报警系统的功能。 ●由消防报警系统通过无源触点信号控制消防水泵的启停。 ●每台消防水泵手动/自动开关状态信号（通过无源触点信号）传至消防报警系统。 ●每台消防水泵启/停状态信号（通过无源触点信号）传至消防报警系统。 ●每台消防水泵故障信号（通过无源触点信号）传至消防报警系统。 ●控制柜内应根据功能要求留有足够的端子，并预留25%的空端子。 ●消防消防水泵控制柜中应为消防报警系统预留无源触电信号，投标人有责任协调并
水泵变频控制柜设计方案
GKY 液位控制水泵变频控制柜设计方案 恒压供水系统设计可以有多种方式实现。一般来说，恒压供水系统有两个设备必不可少，就是变频器和压力传感器。如何将这两个设备组成一个有效的恒压供水系统就是设计的关键。目前，恒压供水系统设计主要采用单片机、PLC，通过编程等方法实现系统控制。但这两种方式无论采用哪一种，其成本价格都比较高，而且日常维护比较困难。一旦出现问题往往需要原设计人员来解决。因为查一个程序的问题，往往不如重新编程更简单一些。另外编程对相关工作人员的技术要求较高，所以大多恒压供水系统往往价格较高而且使用维护不方便。可喜的是现在出现了一种新型的、成本低廉的控制设备，就是恒压供水专用仪表，可以方便的实现恒压供水系统的各种功能。通过这种方式实现的恒压供水系统，价格较低。更重要的是，便于维护。因为一旦出现问题更换一块仪表就可以了，成本大大低于单片机或PLC。通过专用仪表实现的恒压供水系统框图如下： 具体功能需要根据客户的要求来设计，常用的一些设计方案如下，其中A 为水泵功率。 西安祥天和电子商务有限公司 （原名：西安祥和电子科技有限公司） 详情请咨询网站：https://www.360docs.net/doc/065063393.html, 远程压力表恒压供水 专用仪表变频器 交流接触器等 二次回路控制系统 水泵
水泵控制系统名称设计方案 型号 功能描述适用场合 单台泵系统GKYX1A/HY一台泵工作于变频方式，即根据压力 调整水泵工作频率。用水少时水泵转 速低，用水量增加转速增加,以保证压 力始终恒定在设定值。控制一台水泵，其功率应该足够大，能够满足用水高峰的供水量。 双台泵一用一备系统GKYX2A/HY一台泵工作于变频方式，一台泵备用。 可以设定定时轮换工作，即过一段时 间换为另一台泵使用。 控制两台泵，两台泵功率 差不多，都能够满足用水 高峰的供水量。 双台泵循环使用系统GKYX2A/HYX用水量小时一台泵工作于变频方式， 另一台泵备用。用水量大时第一台泵 转换为工频工作方式（即保持全速运 转），备用泵工作于变频方式。当用 水量再次减小时，第一台泵停止工作， 备用泵工作于变频方式，如此循环工 作。 控制两台泵，两台泵功率 合起来，都能够满足用水 高峰的供水量。该设计可 用于用水量变化较大的场 合，用水量小时一台泵工 作，用水量大时两台泵同 时工作。 双台泵一主一补系统GKYX2A/HYB一台主泵始终工作于变频方式，另一 台备用泵始终工作于工频方式（即普 通的直接启动方式）。用水量小时主 泵工作即可。用水量大时，备用泵直 接启动。如果系统出现超压，则关闭 备用泵。 控制两台泵，主泵功率大， 已基本满足供水需求。但 在用水高峰时期，一台泵 可能不够用，需要启动备 用泵补充。该设计可用于 用水量变化较小的场合， 备用泵功率较小，仅作为 补充供水使用。 以上是一些常用的水泵控制设计方案，该系统最多可以控制五台泵（1变频+4工频）。比如循环使用系统：先启动一台泵变频工作。压力不够时这一台泵转换为工频，再启动第二台泵变频工作。两台泵工作还不够，则第二台泵转换为工频，启动第三台泵变频。三台泵工作还不够，则第三台泵转换为工频，启动第四台泵变频。四台泵工作还不够，则四台泵转换为工频，
消防水泵控制柜技术要求
消防水泵控制柜技术要求 一、一般功能和要求 水泵控制柜应由水泵厂家提供，控制柜应包括但不限于以下功能和要求： 各类电器元件符合规范标准。 控制柜应满足系统的功能及控制要求。 控制屏应用中文和英文显示各项工作参数。 控制柜防护等级为IP54，为户内立式 柜内动力线相色规定：相线 L1(A相)黄色 相线 L2(B相)绿色 相线 L3(C相)红色 零线浅蓝色 接地线黄绿双色 柜内动力线排列次序：从柜前看，从上到下，从左到右，从里到外，相线均按L1、L2、L3的次序排列。 应有对水泵电动机的保护功能，如：过载、过压、短路、缺相欠压、过热等，并有声光报警功能，但仅提供报警功能，不允许跳闸。 设有阻力损失补偿功能，并能通过外部参数(如温度、时间、海拔高度和流量)对设定值进行调节。 具有进行就地手动操作(可对单个泵测试)和数字远程控制功能，包括装置的开停等。 控制柜能清晰地显示水泵运行和故障情况，并发出声光报警信号。能用LCD显示系统相关参数。 具有对系统的监视功能，即对测量值(压力、流量)最大、最小值的限制。 具有通讯总线功能。 每台控制柜应提供以下无源触点信号及接口端子，并具有将每台水泵的运行和故障的无源触点信号传至消防报警系统的功能。 ●由消防报警系统通过无源触点信号控制消防水泵的启停。 ●每台消防水泵手动/自动开关状态信号（通过无源触点信号）传至消防报警系统。 ●每台消防水泵启/停状态信号（通过无源触点信号）传至消防报警系统。 ●每台消防水泵故障信号（通过无源触点信号）传至消防报警系统。 ●控制柜内应根据功能要求留有足够的端子，并预留25%的空端子。 ●消防水泵控制柜中应为消防报警系统预留无源触电信号，投标人有责任协调并确 定无源触点信号接点的预留位置。
水泵与电气控制柜
为什么要配电气控制柜？ A、自动控制的需要：一般要求水泵在无人看守的情况下，按用户要求（如液位、压力高低等）自动运行，若没有控制柜就无法实现。 B、安全操作上的需要：通过控制元件，如用按钮来开、关水泵，一方面操作人员比较安全，另一方面由于接触器的快速动作，三相电源的通、断一致性较好，符合电机的电气特性要求。 C、控制功能的需要：有的用户由于生产需要不中断供水，往往配一台备用泵，这就是一备一图示的控制，有的甚至要二用一备、三用一备控制，要求工作泵故障备用泵自动投入运行，有的还需要定时自动切换，如果没有控制柜，就难发办到。再如较大功率的水泵15kw以上需降压起动，这也必须有电控柜来实现。 D、保护功能的需要：我们已经知道电动机不能长时间超载。也不能缺相运行，这就需要设过载、短路、缺相保护，潜水排污泵还要有漏水保护等，这些保护功能都由电控柜来控制实现。 2.控制水泵台数特征字 1、单控； 2、一用一备；3、二用一备； 4、三用一备；前手动选择主、备泵，主起动方式特征字 不注明为直接起动；Y：Y-Δ降压起动：Z：自耦降压起动；R：软起动 控制类型特征字 不注明为液位控制；P：压力控制； T：温度控制；S：时间控制；K：空调水泵控制；L：潜污泵专用；X：消防专用 3什么泵配什么电气控制柜？基本要五个相符： A、控制水泵台数相符； B、起动方式相符； C、控制类型相符； D、主泵切换相符； E、控制功率相符； 关于控制水泵台数问题：有单控型（一控一）、一用一备型（一控二）、二用一备型（一控三）、三用一备型（一控四）等，一控二以上还有手动切换及定时自动交换交替切换之分。一用一备以上都应具有主泵故障时，备用泵自动投入的功能。除此之外，有的用户需要特殊用途，就按特殊需要设计关于起动方式问题：一般 15KW以下的水泵均可采取直接起动方式，其余水泵，一般均可采用Y-Δ起动方式。各种水泵均可采用软起动方式。 关于控制类型问题：高位水箱生活给水及低位水池排水通常采用液体控制方式，其中潜水排污泵控制柜都装有漏电保护，若用户有特别要求，还可以配漏水保护。消防稳压泵一般采用压力控制。空调水泵（冷冻泵、冷却泵、热水泵等）一般要求与空调主机联动按冷却塔风机，冷却水循环泵（夏天）或热水循环泵（冬天）调机组的顺序开机、停机的顺序相反，因此空调泵控制柜均没有一个供空调主机控制用的接口。 关于主备切换方式问题：一般采用普通型，即开机前用手动选择主备泵，主泵发生故障后备用泵自动投入运行。按用户特殊要求选用交替切换型设定自动切换型。 关于控制功率问题：通常指单台水泵功率，不要误解成所控制的各台水泵功率的总和。 业务人员在接受用户订货时，可以按以上各点来确定电控柜的规格类型。 4 CFK水泵电气控制柜特点： （1）用途广泛，对于各种场合，如生活给水、消防、喷淋、冷却循环、工业控制用泵、污水排放……，都有相应的专用型号规格，控制电机功率围0.18-250kw。 （2）品质卓越、精选国际、国名牌电器元件及优质标准柜体，精心设计，精心制作。 （3）功能多样，从一控一至一控四，主、备泵任意选择组合，多种起动方式，各类控制形式、故障自动切换，任君挑选，还可为用户专门设计，或按用户供图纸制作。 （4）服务满意，随时提供售前技术咨询并及时提供售后服务，使用户无后顾之忧。 2.1.5 电控柜安装调试的要点： A、核对功率等级，泵、柜要相符； B、检查柜元件有否脱落，接线是否有不牢、不良的迹象，予以排除；
各种水泵结构图图示说明最新
各种泵结构图1 各种泵结构图1 S型单级双吸中开泵 一、产品概述 S型单级双吸水平中开式离心泵。该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。 主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。适用于工业和城市给排水、农田排灌。 二、产品特点 1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环； 2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点； 3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命； 4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。 三、工作条件 流量范围：30～6500 m3/h 扬程范围H：8～140m 介质温度：－20℃～+80℃ 环境温度：≤+40℃
AS撕裂式排污泵 一、产品概述 AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。产品执行 JB/5118-2001《污水污物潜水电泵》标准。 二、产品特点 1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。 2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。 3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。 4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。 5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。 三、工作条件 流量范围：6～180m3/h 扬程范围：3～17m 转速n：1450～2900r/min 环境温度T：≤+40℃ 介质温度：－15℃～+60℃ 介质密度：≤1.3X103kg/m3 介质PH值范围:5～9 系统最高工作压力：≤0.6Mpa
污水泵安全操作规程
污水泵安全操作规程 运行前要熟悉和了解污水泵的各项性能指标和操作使用。由熟悉和掌握污水泵原理和机械操作规程及方法的人员操作。操作人员必须正确地执行安全操作规范： 一、手动启动前的准备工作： 1、检查水位情况，出水阀门开、闭状态。 2、检查污水泵控制柜供电、信号灯等是否正常。 3、检查检查管道及法兰螺栓是否松动。 4、确定旋转方向是否正确； 二、启动污水泵 1、合上污水泵控制柜的电源开关，将转换开关盖于“手动”位置，启动污水泵的启动按钮。 2、污水泵启动时，注意观察启动电流，如果一次不能启动成功，可以再试启动两次，每次应间隔3秒，如果三次未启动成功，停下来查找原因，排除故障后才能再启动。 3、如果启动成功，污水泵运行工况应符合以下要求： ①确定运转时有无异常情况(如异常声响，异常气味等)。 ②确定运转时污水泵是否漏水严重，若出现漏水严重情况，应按污水泵“停止”按钮停止运转，查找原因进行维修。 ③控制柜元件正常，无过热，电机欠压、缺相、过载、短路的保护装置应能及时动作，确保设备安全。 4、发生事故时，应沉着冷静，迅速判断事故原因，做出相应处理，及时报告主管领导，事故未处理完毕，不得交接班。 三、停止污水泵 1、污水泵在正常运转过程中，若要停止污水泵，要将转换开关置于“0”(停止)位置，或按下分闸按钮，污水泵停止运转；如果需要长时间停止运转或检查，应拉下电源开关，关闭污水泵的进出水闸阀。 2、为防止电机温升过高或水流产生冲击，停泵后不能立即再次启动污水泵。一般停2分钟以后才能再次启动。 3、平时应将转换开关打在自动状态位置；污水泵在检修和维保时要关掉电源，并挂上维修警示牌。 4、对污水泵各部分进行详细检查、保养，使之达到完好标准，处于备用。
消防泵控制柜接线图
产品概述 1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统， 以解决电动机的应急供电及其启动过程中对供电设备的冲击。如：水泵、风机的电动机或其它设备的电动机。 2、具体规格有：、、、11、15、、22、30、37、45、55、75、9 3、110、132、160、187、200、220、250、280、315、400KVA等。 3、安装形式：落地式(标准配电柜) 4、备用时间：可按设计要求配置备用时间。 设计“五合一” 规格、型号的标定 示例： KM-YJS/P-15KVA，可变频三相应急电源，输出PWM波，额定适用电机容量15KVA。 KM-YJS/P-15KVA/SHL，互投装置，输出额定容量15KVA。 注： 1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P系列自带变频启动功能。 2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。 3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。 例：负载50KVA( 电机负载 ) 采用本电源则选用KM-YJS/P-50KVA。 4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。 KM-YJS/P系列FEPS产品的原理图
1、单逆变单台负载原理及接线图 说明： 当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低 于380V-15%时，KM1吸合由电池组给逆变器提供直流电。当需要电机负载工作时，给予启动信号( 如运行信 号、远程控制、消防联动信号 )，逆变器立即输出。从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达 到50HZ后保持正常运行。 手动 /自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操 作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。 2、单逆变单台负载一用一备原理图及接线图 说明： 对于单逆变单台负载一用一备原理图及接线图同1图，单逆变单台负载原理图及接线图基本一致，只是多了一 个主备转换控制，通过KM1或KM2直流接触器自动实现一用一备即可。注：应用RMS/P FEPS 时，一用一备控制 箱在本FEPS内，不需要外接控制箱。 3、双逆变单台负载一用一备原理图及接线图 说明： 当消防设施要求一用一备时，也可采用双逆变器形式，FEPS在1图的基础上增设一个逆变器和一个主备转换 开关。亦可实现双保险的一用一备功能，其它原理说明同2图一用一备接线图一致。
新规中消防泵启动方式的变化分析
消火栓泵是消火栓按钮直接启泵（老规）或依靠低压压力开关和流量开 关启泵（新规）,而喷淋泵是依靠湿式报警阀的压力开关启动。 消防水规范GB50974-2014中，消防主泵应由水泵出水干管上设置的低压压力开关、湿式报警阀的压力开关或高位消防水箱出水管上的流量开关启动。 这里所说的高位消防水箱出水管，应该包括两根，一根是消火栓出水管和喷淋 出水管。还有就是规范中条强条中，指出消防水池或高位消防水箱均应设置最 高和最低报警水位，最高报警水位一般就是满水位再加上100~150的余量，那 最低报警水位又应该是什么水位呢？ 新规中消防泵启动方式的变化分析 《消防给水及消火栓系统技术规范》对消防给水及消火栓系统的设计、安装、施工、调试、验收和维护管理作出了全面的规定，不仅是与《建规》配套的专 业性规范，在水源保障、消防给水系统供水方式、消防给水系统设计参数指标 等方面也是统领各类水灭火系统的基础性和通用性规范。对于从事给排水专业 的技术人员来说，《消防给水及消火栓系统技术规范》GB50974-2014应该是比 较重要的规范，对最基本的消火栓灭火系统来讲，提到新消规的变化莫属消火 栓系统的启动方式。 1.原有规范的弊端 原有规范要求临时高压给水系统消火栓系统必须在消火栓处设消防启泵按钮，这种情况会出现消防水泵已经启动，但未来得及启动用水枪灭火，会导致整个消防管网在没有投入运行前(无水枪出水灭火)消防水泵已经启动，这必然会造成管网压力剧增，产生严重的超压现象，极有可能引起管网爆裂，火灾时若发生爆裂，整个消火栓系统就会瘫痪，后果不堪设想。由于任何一个消火栓启泵按钮都要启动消防主泵，放一组主线把所有消火栓按钮并在主线上，此方式独立于火灾报警控制器，按钮在误摁下后，必须采用专用工具复位，这样就对火灾后一些大体量的综合体少则成百多则成千的消火栓系统寻找需要复位的按钮带来了困难。 2.新规范对设有火灾自动报警系统的消火栓系统的控制要求 最新消防规范要求设有火灾自动报警系统的临时高压消火栓系统，可不设 消火栓启泵按钮，而只需设报警按钮。 第一种联锁控制方式，高位消防水箱出水管的流量开关或水泵出口的低压压力开关信号作为触发信号，直接控制启动消火栓泵; 第二种联动控制方式，消火栓按钮的动作信号作为联动触发信号，连到消 防控制室的联动控制器上，将消火栓按钮的动作信号发送至消防联动控制器， 联动控制确认按钮的动作后按设定的控制逻辑发出联动开启消火栓泵信号，消 防泵的动作信号反馈至消防控制室，并在消防联动控制器上显示。
潜污泵操作规程
一、开机前的准备工作 （1）开机前检查泵站内是否有较大的固态杂质，如有则需及时清除以避免泵的损坏。（2）若排污泵或控制箱检修过，在起动之前还应检查电源电压是否与电机铭牌上标注的电源电压是否一致。 （3）若长时间运行且发现提水能力明显下降，则需对泵进行清理，清理后的开机需试运行并观察其运行效果。 （4）检查油箱内是否有足够的油，有无漏油现象。（5）检查其密封装置是否完好。二、起动、控制 1．起动 泵的JK控制柜安装完毕，即可起动。起初，泵出口阀门全关或稍开，待排污泵正常运行后，再逐步打开出口阀至需要工况。（1）开机运转（自动）①确定低压室盘柜上控制档是否已打到“自控档 ②在中控室的操作面板上点击需开启的排污泵，将弹出“启动”、“停止”按钮，点击“启动”按钮，设备开始运转。（2）开机运转（手动） ①合上闸后应检察运行情况是否正常，有无卡阻及出现异常响声等现象。②及时发现并清除障碍物，以免进入泵内影响设备的正常运行。③做好设备运行情况的各种详细记录。2．控制泵运行时，可进行手动或自动控制切换。 3．(1)电机控制 4． -----电机部分操作仅限于指定人员或有相关经验的技术人员. 5． -----三个串联的PTC电阻控制定子绕组温度.当绕组温度超过一定的值(一般为125℃),热敏电阻会动作断开。 6． -----如果发生过热状况,必须由指定的技术人员检查绕组.也许不可避免地分别更换定子、转子或绕组. 7． ----一旦热敏电阻发出警告信号,必须检查负载,必要时拆卸水泵,全面检查,更换零件. 8． ----泵运行时,水漏进电缆接线腔,漏水检测探头会发出警告信号,发生此情况需打开接线腔盖子,更换O型圈和电缆密封元件.必要时可更换电缆. ----泵长时间停止运行时,需测量绝缘好坏.厂家出厂时保证冷态绝缘电阻大于100MΩ,但此值在2MΩ时电机还可正常运行.如果小于2MΩ,则绝缘变差.此时应首先检查电力电缆,然后检查电缆线连接线腔,最后检查绕组. (2)密封控制 ----在油腔中漏水检测探头控制泵侧机械密封，水漏进油腔至一定程度时,就发出信号.尽管这样,泵还可以短时间运行。但为使设备不受到损坏，应立即检修。拆卸水泵,更换机械密封。 ----在电机腔中的浮子开关是控制电机侧机械密封.如果电机侧密封失效,造成油水进入电机腔,浮子开关发出信号,并关闭电机,泵不能起动. ----更换机械密封,电机腔中的油水混合液必须清除干净.为此,潜水泵需要拆开以便定子(加机壳)、转子分别烘干。定子必须在80℃以下,烘大约24小时.用空气把转子吹干净,在室温下,干燥大约2-3天. 三、关闭 1.关闭（自动） 在中控室的操作面板上点击需关闭的排污泵，将弹出”启动”、“停止”按钮，点击“停止”按钮，设备停止运转。 2.关闭（手动） 为了操作者的安全,必须严格按以下步骤操作: （1）关闭阀门; （2）按下关闭按钮;

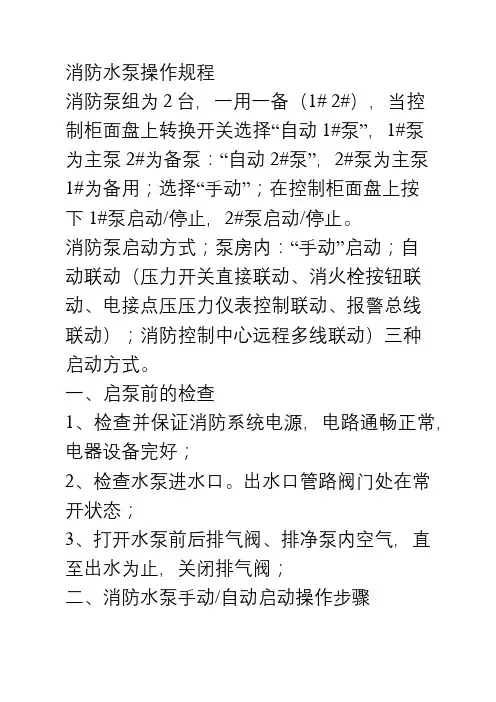

消防水泵操作流程 (1)
消防（喷淋）水泵操作规程 1.消防泵房的消防（喷淋）水泵的自动（压力开关控制）启动过程： 在消防泵房的配电消防水泵控制柜，把电源开关操作手柄打在“ON”的位置，选择开关打在“自动”的位置； 当消防水管网的压力低于时，消防泵房的消防（喷淋）泵会自动启供水； 低于时，消防泵房的另一台消防（喷淋）水泵启动供水，这时两台消防（喷淋）泵同时工作。 消防水泵房消防（喷淋）水泵的“停止”操作步骤： 在消防控制中心的消防主控盘的“自动／手动”选择开关上选择手动后，按下消防泵房的消防（喷淋）水泵的“停止”按钮，停止消 防泵房的消（喷淋）水泵工作。 或在在现场电动消防泵控制盘上按下“停止”按钮，停止消防泵房的消防（喷淋）水泵工作。 2.消控室对水泵房消防（喷淋）水泵手动控制操作步骤： 在消防中心的消防主控盘的“自动／手动”选择关上选择“手动”； 在消防泵房的消防（喷淋）水泵控制箱上，把电源开关操作手柄打在“ON” 的位置，选择开关打在“手动”的位置。 在消防中心的消防主控盘按下消防（喷淋）泵“启动”按钮，启动消防泵房的消防（喷淋）水泵，水泵运行。
在消防中心的消防主控盘按下消防（喷淋）水泵“停止”按钮，停止消防泵房的消防（喷淋）水泵，水泵停止。 3.消防泵房的消防（喷淋）水泵控制箱就地操作步骤： 将消防（喷淋）水泵控制箱的电源开关操作手柄打在“ON”的位置，选择开关打在“手动”的位置。 按下消防（喷淋）水泵控制箱上“启动”按钮，启动消防泵房的消防（喷淋）水泵，水泵运行。 按下消防（喷淋）水泵控制箱上“停止”按钮，停止消防泵房的消防（喷淋）水泵停止。 特别警示 1.消防水泵房值班人员使用消防(喷淋）水泵应按规定要求及时通知运行消控中心值班人员。 2.消防水泵房的消防（喷淋）水泵确定为自动启动或手动停止的运行方式。 昆山凡信园区物业管理处
水泵房管理规定及操作流程
水泵房管理规定及操作 流程 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
水泵房管理制度及操作流程 水泵房管理制度 水泵房是向小区住户提供生活用水和消防储备用水的重要场所，直接关系到小区住户的生命和财产安全。为确保水泵房内设备运转正常，特制订如下管理制度。 一、水泵房管理 1、非值班人员不准进入水泵房，若需要进入，须经运行主管同意并在值班人员陪同下方可进入。 2、水泵房内严禁存放有毒、有害物品。 3、水泵房内应备齐消防器材并应放置在方便、显眼处，水泵房内严禁吸烟。 4、泵房卫生每天打扫一次，泵及管道每半月清洁一次，做到地面、机器无灰尘、无积水、墙面清洁干净，室内照明、门窗正常完好。 5、水泵房应当做到随时上锁，钥匙由当值水泵房管理员保管，水泵房管理员不得私自配钥匙。 二、设备管理 1、水泵房及水箱、消防系统全部机电设备必须由专人持证上岗负责监控，定期进行保养、维修、清洁工作，定时进行巡回检查，了解设备运转情况，认真做好工作记录。 2、设备设施表面无积尘、无油渍、无锈蚀、无污物，油漆完好、整洁光亮。 3、消防泵、生活泵、恒压泵、污水泵的选择开关位置、操作标志都应标实明确。 4、操作人员在3米以上检修设备（包括开关、阀门等），必须戴好安全帽，扶梯要有防滑措施，要有人扶梯。 三、运行管理 1、生活水泵24小时自动轮换运行，定期检查泵的运行情况，填写《水泵巡视记录表》。于每月的3日前将上一个月的记录整理成册后交资料员存档。 2、泵房内机电设备每日由专人巡视、操作、记录，其他无证人员不得操作，更不得进入泵房。 3、消防泵每月试运转一次，以保证正常运转，每半年进行一次“自动、手动”操作检查，每半年进行一次全面检修。 4、消防水泵应保证随时投入使用，所有长期停用的水泵必须每月进行一次预防性运转。 5、水泵每次启动或停泵后，都应仔细观察有关仪表、指示灯及水泵运行是否正常，发现情况及时报告。 6、熟悉各控制按钮、仪表功能、小心操作、不得有误。 水泵房操作流程
