三灯三控开关安装方法 开关的品牌
三灯三控开关安装方法开关的品牌
导读:本文介绍在房屋装修，主材选购的一些知识事项，如果觉得很不错，欢迎点评和分享。
灯是日常生活中必不可少的，市面上灯的款式和类型有很多，大家在购买的时候会根据自己想要的那种类型去选择，有的人买的是三灯三控的，但是，他们都不知道三灯三控开关的安装方法是什么，这样的话，即使买回家之后也没办法安装，不能正常的使用，同样的，他们也不知道开关的品牌都有哪些。
三灯三控开关安装方法
具备材料：电源，导线，灯，开关。安装办法：火线接开关L（三个开关是分离独立的话，每个L都接火线），每个开关另一个接线柱分别接三个灯，三个灯的零线并联接电源零线，搞定。
开关的品牌
1．TCL罗格朗、西蒙、世耐尔开关三个品牌，TCL罗格朗是开关插座领域全球市场第一份额的知名电器企业旗下的产品，其知名度，产品品质的认可度是很高的；西蒙是时尚加经典的产品，不断提高工艺，选用新材料，在开关插座行内的影响力也是相当大的；世耐尔开关插座产品在行业内拥有多项专利，功能性强大，在行业内一直处于领先地位。
2．开关插座十大品牌中的其他产品其实也是很不错的。后面七个品牌分别是：奇胜、西门子、梅兰日兰、松下、松本、飞雕、鸿雁等品牌，这些品牌都是国内的知名商标品牌，在购选测时候都可以放心的购买。这类开关插座用着也放心，不怕产生漏电等问题。
3．开关插座十大品牌排行榜其实也是为了让消费者更好更清楚的认识到产品，但是这个排名也是有一定变化的，所以只要跻身开关插座十大品牌的产品其实都是很不错的，现在市面上的产品是越来越多，更新快，要稳得住真的要靠实力的，所以这些品牌都还是比较有实力的。这类的开关插座在我们平常用到都很广泛，是一个很好的选择。
4．虽然选择开关插座并不是一定要购买知名的好的品牌，但是一定还是要购选值得信赖的品牌，选购性价比好的品牌，性价比好的品牌用用着也是有保障的，在有保障的前提下使用，可以让我们在一个安全的范围内。以上开关插座十大品牌的信息大家可以参考一下，在购选开关插坐的时候可以去店里面看看。
上面的文章主要给大家介绍了一下三灯三控开关的安装方法是什么，那么，有了这个安装方法的话，我们从市面上买上这些东西，就可以按照文章里的这些方法去安装，这样的话，到时候就可以正常的使用了，也不会耽误时间，并且，上文也告诉了大家开关的品牌都有哪些。
本文结束，感谢您的阅读！
双控开关电路图的三种接线法
双控开关接线图,双控开关电路图的三种接线法【整理配图】双联双控开关接线图，整理双联双控开关接线图的三种接线方法 直接上图
第一种方法：双联开关电路另类接线法（两个开关都入火线，安全） 在实际应用中，应该很少采用这种方法接线的。这是一个邻居向我描述的（他是那样接的），然后，我画图进行了分析。 接线要点： 1、双联线中的一条必须直接连接两个双联双控开关的中间接线端； 2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。 3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。 这种电路的布线特点： 1、双联专用线中的一条导线，中间引出分支线接于灯的一端。（传统双联双控电路是不允许在双联专用线中引出分支线的） 2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。 第二种，传统接线法。 这是物理教科书上提到的方法，在标准的工程图纸中，也是这种接线法。很常见。 第三种，另类省线法（存在安全隐患） 虽说理论上存在安全隐患，但在家庭布线中，经常用这种方法，布线，省去很多的工作量，和线材。现在的铜线可是非常的贵了。特别是搞包工包料的，都是用这种接线法的多。省线省钱嘛。 接线要点： 1，两个双联双控开关的中间接线柱，分别拉一条线连接要控制的灯。 2，开关的另外两个接线端，分别接火线和零线（一个端口接火线，另一个端口就接零线），就ok了。思路很简单。用好点的开关，不会轻易短路的。 ——————————————————————————

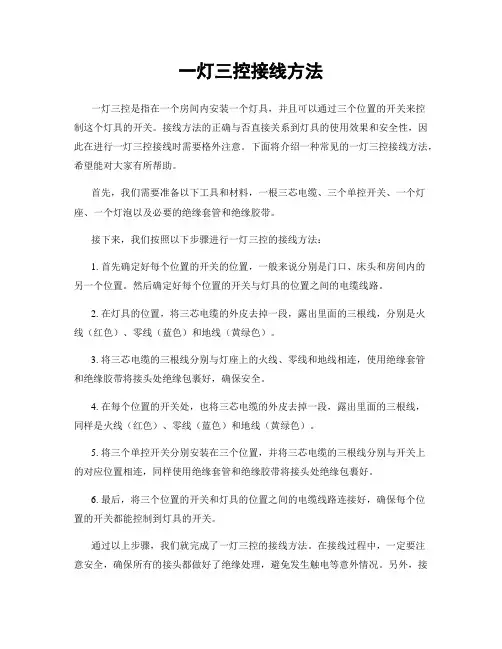

双控灯的原理图 三联开关接线图 一灯三控接线图
双控灯的原理图三联开关接线图一灯三控接线图 双控灯的原理图,任意一个开关的闭合/断开都可以控制灯泡的亮/灭。 三联开关接线图 一灯三控接线图
三个位置控制一个灯，需要两只双控开关加一只中途开关； 四个位置控制一个灯，需要两只双控开关加两只中途开关； 五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。 双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。 接线可看下面的原理图：
一开5孔插座接线分为两种1、开关不控制插座，而是接照明—— 2 开关不接照明，而是控制插座 iculties,shall consistofmini ngorganizationstosolve probl ems.C-cla ss:fromsegmentsa ndbusine ssriskst hatmustbeaddresse dint heDe partment.2,open-pitmine unsafetypesi ncl ude:ele ctrical,transport,blasti ng,fire,a ndothersl ope.3,a ccordingt othesev erityoftheha zardfille dinbyunittroubl eshooti ng,registra tionform(seeatt
单控开关修改成双控开关接线图
单开双控开关接线图 单控开关修改成双控开关接线图 上图是普通单开单控接线图，零线N直接接照明灯泡N极，火线L接单控开关L1,L通过导线（黄线）连接照明灯泡的L极，通过单控开关L和L1的闭合，实现灯泡的熄灭和点亮。 接下来，我们把单开单控开关改成单开双控开关。 双控，就是两个以上的控制开关，也就是说，一个照明灯具，可以在不同的地方控制，我们最常用的有；楼梯间、地下室、长走廊道，大卧室等。 现在有很多的主卧室都是带卫生间，这样就会有一个小走道，在开门口的地方开灯，到床头关灯，是最方便的双控了。双控开关是很普通的开关面板，五金店都有买的，主要的是先布好电线，它与一般的灯具电线有一点不同，在布线的
时候是这样的 首先，我们装备材料，买两个单开双控开关，和连接两个双控开关的三根导线，（五金商店都有卖） 现在我们动手把原来的单控开关拆掉，然后把买来的三根导线的一端送进刚拆掉的单控开关底盒内，看（图中A）原来的两根红，黄再加上刚送进来的三根导线（蓝），共五根。三根导线（蓝）的另一端送进你所准备的第二个双控开关的底盒内（图中B），下面我们来接线。 你买来的双控开关有三个接线柱。分别是L(com),L1,L2三个接线柱，拿一个安装到A，也就是你拆的单控开关的那的底盒上，图中A里的红线（也就是送进正极电源的那根，如果你的导线颜色与图中的不一样，可以用电笔测一下）与其中的一根蓝线连接，（接好后，用绝缘胶带缠好）另一端安装到双控开关B 的L极上，现在开关A中只有三个线头了，对吧？接下来把黄线头安装到A的L 极上（另一端连接着照明灯泡的L极),剩下来的两根导线（蓝）A中的L1连接到B中的L2，A中的L2连接到B中的L1，安装好后就实现了两个开关都能控制照明灯泡的效果了。
双控开关接线图 最全!含电路图原理和接法
双控开关接线图最全！含电路图原理和接法
单联双控开关接线图 2、单联双控开关原理 单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。 3、单联双控开关接法 把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯
的两端。这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。因此两个开关都可以控制灯。两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。 三、双联双控开关接线图(含原理和接线方法) 1、双联双控开关接线图 双联双控开关接线图1 2、双联双控开关原理 双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。 3、双联双控开关的接线 先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
双联双控开关接线图2 四、三联双控开关接线图(含原理的接线方法) 1、三联双控开关接线图 三联双控开关接线图 2、三联双控开关的原理 三联双控开关的原理跟上面两种双控开关是一样的，就一个控制面板同时集合%E。
开关常见接线方法
开关常见接线方法： 单控开关接线方法： 1、单控一开接线方法： 火线接L L1接控制线直接连到灯具 2单控二开接线方法： 火线分别接到L1 L2 L11 L21分别接控制线直接连到灯具 3、单控三开接线方法： 火线分别接到L1 L2 L3 L11 L21 L31分别接控制线直接连到灯具 4、单控四开接线方法： 火线分别接到L1 L2 L3 L4 L11 L21 L31 L41分别接控制线直接连到灯具 双控开关接线方法： 1、双控一开接线方法： 火线接其一开关L 双控线分别由一个开关的L1接到配对开关的L1，L2接到配对开关L2，连接灯具控制线接到另一配对开关的L 2、双控二开接线方法： 双控二开由两个双控一开组成，L1 L11 L12和L2 L21 L22为两个独立的回路，接方参照双控一开 3、双控三开接线方法： 双控三开由三个双控一开组成，L1 L11 L12和L2 L21 L22和L3 L31 L32为三个独立的回路，接方参照双控一开 4、双控二开接线方法： 双控二开由两个双控一开组成，L1 L11 L12和L2 L21 L22和L3 L31 L32和L4 L41 L42为两个独立的回路，接方参照双控一开 单控一开带五孔插座接线方法： 火线接到L 再从L1接到Lc 零线接到N 地线接到E（如果没有地线可以不接） 触摸开关接线方法： 1、单控一开接线方法： 火线接L 控制线从L2接到灯具 2、单控二开接线方法： 火线接L 控制线分别从L1 L2接到灯具 3、单控三开接线方法： 火线接L 控制线分别从L1 L2 L3接到灯具 4、双控一开接线方法： 火线接L 双控线由一个开关的A接到另一个开关的A，一个开关的B接到另一个开关的B, 接灯具的控制线接到另一个开关的L2 通电30秒后按住接火线的触摸开关5秒以上，听到“嘀”的一声则配对成功。 5、双控二开接线方法： 火线接L 双控线由一个开关的A接到另一个开关的A，一个开关的B接到另一个开关的B, 接灯具的控制线接到另一个开关的L1 和L2，通电30秒后按住接火线的触摸开关5秒以上，听到“嘀”的一声则配对成功。
手把手教你各种开关接线、单控 双控 三控 四控开关,小白看过来
手把手教你各种开关接线、单控双控三控四控开关，小 白看过来 导语：开关的词语解释为开启和关闭。它还是指一个可以使电路开路、使电流中断或使其流到其他电路的电子元件。最常见的开关是让人操作的机电设备，其中有一个或数个电子接点。接点的'闭合'(closed)表示电子接点导通，允许电流流过;开关的'开路'(open)表示电子接点不导通形成开路，不 允许电流流过。好多朋友私信小编，问双控怎么接线？之前小编也发过类似的文章，今天又再次发一遍，建议不会的朋友可以将本文收藏，多加练习，相信一定可以学会的。姓名讲解电灯电路、电灯单控接法及原理，电灯拉线开关、按键开关、手捏开关的安装方法。附最全的开关接线图，看完再不用求人，自己就可以动手安装了！ 1、电灯单控接法及原理电灯单控开关，不论是哪一种，均 可看作是一个单刀单掷开关。在电路图中，标识如下所有的单控开关，不论哪种形式的，都只有两个接线柱（双控、多控开关做单控用的不算）。有的开关接线柱上标有L（有的品牌标的是COM）和L1。接线时，L接进线，L1接出线（其实倒过来接也没事）。此时要特别注意，进线必须是火线。 原理图1、拉线开关想当年我们家家户户都用这种开关，现如今这种开关已经慢慢被淘汰，甚至想买一个这种开关都要
找好几家五金店。接线时，两个接线柱，一个接火线，一个接电灯即可。2、按键开关单开单控开关这个开关是目前最 常用的，几乎每家在装修时都至少要买几个，它的接线柱在背面同样的两个接线柱，不过这种开关的接线柱上就有了标识。图示品牌的标注为L和L1，其它品牌有的标注为COM 和L1。接线方式如下3、多开单控开关此外，还有面板上有多个按键的开关，每个按键可以控制一个灯虽然外表相同，但是背面的接线柱不一样。以三开为例，有的品牌，背面有6个接线柱，即每个按键对应两个接线柱这样的开关，尽管接线柱排列不是很整齐，却也很好接。接线柱标识中，有字母A,B,C，即对应正面按键从右至左三个。接起线来可以把每两个接线柱看作一个单开单控开关接线。还有一种接线柱，是这样的同样是三开单控，却只有四个接线柱。仔细观察会发现，接线柱的标识中，只有一个公共点（L或COM被称 为公共点），即进线端。这种开关在接线时，只需要接一个 进线，而L1,L2,L3分别对应面板按键从右到左。接线方法如下4、手捏开关这种开关也属于电灯开关的一种。这种开关常常作为台灯等灯具的延长线开关。往往用软线接，即下图这种二芯包套线手捏开关的内部结构是这样的▼完整接线如 下▼看完后，您是不是感觉开关接线并不难呢，在确保安全 的情况下自己可以动手试试，切记在操作过程中一定要注意安全，生命是宝贵的，不要有任何的侥幸心理，记住安全最
双控开关接线图的三种接法
双控开关接线图的三种接法 许多人在给房子装修的时候，都想改装照明的线路，使得单控开关变成双控开关，顾名思义就是在两个不同的地方控制同一盏灯，这样不仅大大的方便了我们的使用，还能节约资源，做到环保绿色装修。于是，新浪装修抢工长的小编整理了双联双控开关接线图的三种接法，供大家参考。 第一种方法：双联开关电路另类接线法（两个开关都入火线，安全） 接线要点： 1、双联线中的一条必须直接连接两个双联双控开关的中间接线端； 2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。 3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。 这种电路的布线特点： 1、双联专用线中的一条导线，中间引出分支线接于灯的一端。（传统双联双控电路是不允许在双联专用线中引出分支线的） 2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。? 第二种，传统接线法。 这是物理教科书上提到的方法，在标准的工程图纸中，也是这种接线法。很常见。
第三种，另类省线法（存在安全隐患） 虽说理论上存在安全隐患，但在家庭布线中，经常用这种方法，布线，省去很多的工作量，和线材。现在的铜线可是非常的贵了。特别是搞包工包料的，都是用这种接线法的多。省线省钱嘛。 接线要点： 1，两个双联双控开关的中间接线柱，分别拉一条线连接要控制的灯。 2，开关的另外两个接线端，分别接火线和零线（一个端口接火线，另一个端口就接零线），就ok了。思路很简单。用好点的开关，不会轻易短路的。 在此，小编特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。因此不提倡使用这种省线法布线。 新浪装修抢工长小编整理的图片仅供参考。——————————————————————————
多地控制一盏灯开关安装接线方法图解
多地控制一盏灯开关安装接线方法图解 电灯多控，实用性非常广泛，家用多控时，如屋内、院内、门口同时控制院内灯；一楼、二楼、三楼同时控制廊灯等。都需要用到电灯多控的接法。机械结构的多地控制电灯，相比遥控控制来说，其寿命、安全性、便捷度都要更高（别说你走到哪都要带个遥控器）。 多控电灯线路需要用到的开关 电灯多地控制，其中的“多”字表示大于二，即有别于双控和单控。多控开关与双控开关和单控开关也是有区别的。因此在最前面，我们先来对比一下三种开关。为了方便对比，我们以开单为例，即面板只有一个按键。 单开单控开关▼ 这种开关的背面只有两个接线柱，一进一出。 开单双控开关▼ 这种开关的背面有三个接线柱，一个进线，两个出线。实际上是一
个双投开关（不理解也没事）。 单开多控开关（又叫中途开关）▼ 这种开关的背面有六个接线柱。 除了上述单开开关外，还有双开、三开开关，即面板上有两个键、三个键▼双开多控开关，相当于两个单开多控开关，其中每个键对应的后面六个接线柱为一个多控开关。 三开多控开关中，只有中间一个键是多控开关，对应背面中间的六个接线柱，两侧的按键分别对应背面两边的三个接线柱，是双控开关。 在N控电灯电路中，需要用到两个双控开关及N-2个多控开关。比如三控电路中，就需要用到2个双控开关和1个多控开关。 三控开关的接法 实际上，三地及以上控制电灯，其接法都是相同的，为了方便叙述，此处以三控为例。 布线—— 我们如果想在A,B,C三地同时控制电灯，需要在装修时取一根火线，通往A地，再去一根零线，通往电灯穿线盒，再从电灯穿线盒
内通往C地。再在A地-B地和B地到C地之间分别接通两根线。 如此一来，A地穿线盒内便有了3根线，分别是通往配电箱的火线1根和通往B地的线2根；B地穿线盒内有4根线，分别是2根通向A 地的线和2根通向C地的线；C地接线盒内有3根线，分别是2根通向B地的线和1跟通向电灯接线盒的线；电灯接线盒内有2根线，分别为1根通向配电箱的零线和1根通向C地的线。开关安装—— 在安装开关之前，一定要分清多控开关和双控开关的模样（上文有介绍）。 在接线是，A地和C地（就是接线盒内有3根线的）安装双控开关，B地（接线盒内有4根线）安装多控开关。请注意看下图各接线柱的标号（拍摄不是很清楚，我又重新标注了一下，其中标号为“L”的接线柱，在有些品牌中标号为“COM”，功能都一样）▼A 地接线：使用双控开关。L接连接配电箱内的那根红线，L1,L2接连接B地的两根蓝线。
多处控制一盏灯双联开关的几种接法
多处控制一盏灯双联开关的几种接法 在日常工作和生活中，经常会遇到这样的情况：需要在两处都能控制一盏灯、一个交流接触器或其他电器的开或关。可用两只双连开关按图7所示的方法接线，便可达到目的。如在卧室门口和床边各装一只双联开关控制卧室吸顶灯。这样，夜间进门时打开门边的开关，上床时门时打开门边的开关，上床时只要关掉装在床边开关即可。 采用图7所示接线方法必须有两根控制线。这在某些场合下有困难，如原有的穿线管子比较细，增加导线有困 难。此时可将图7所示接线方法改为图8所示的方法接线，这时只需一根控制线。这就是老电工常称之谓“双进火”电路。这种接线方法最大的缺点是，当照明灯不亮时，有可能开关都接在相线上，即灯的两端都可能接到相线上。如检修人员不知道，稍为粗心大意，此时接触照明灯，就有触电的危险。因此，使用时应注 意这一点。 图7和图8所示接线方法相比较，虽然图8所示接法能省工、省料，但很不安全。图7所示接法是符合规程的，如果在更换灯泡或检修灯头时，只要关掉开关就可将相线电源关断，灯头处不会带电，不致发生触电事故。而图8所示接法即使检修人员在检修灯头时，开关已明显断开，但有时开关并不断开相线电源，所以灯头处就会带电，会发生检修人员触电事故。另外，图8所示接法，相、零（中性线）线均进同一开关，如果负载功率大于一定值时，开
关动作会产生电弧而使相零短路 如图9所示，节省一根控制导线的两地控制开关接法。当两个地点之间距离较远时，耗用的导线就要很多，按图9所示的方法接上4只二极管，就可节省两个双联开零短路。关之间的一根导线。二级管耐压要大于400V，正向电流大于负载电流即可。采用图9所示方法接线，电灯要比额定功率时稍暗，但耗电量却减少了一半，同时灯泡的寿命也大大延长，很适合楼梯、走廊使用。当控制地点超过两个时，可在两个双联开关中间加装双刀双掷开关，如图10所示是3个控制地点的接线方法。如果需要在4个地点控制，再增加一个双刀双掷开关，如图11所示。其余以此类推。
单开双控开关接线图
单开双控开关接线图单开单控开关改单开双控开关接线 上图是普通单开单控接线图，零线N直接接照明灯泡N极，火线L接单控开关L1,L通过导线（黄线）连接照明灯泡的L极，通过单控开关L和L1的闭合，实现灯泡的熄灭和点亮。 接下来，我们把单开单控开关改成单开双控开关。 双控，就是两个以上的控制开关，也就是说，一个照明灯具，可以在不同的地方控制，我们最常用的有；楼梯间、地下室、长走廊道，大卧室等。 现在有很多的主卧室都是带卫生间，这样就会有一个小走道，在开门口的地方开灯，到床头关灯，是最方便的双控了。双控开关是很普通的开关面板，五金店都有买的，主要的是先布好电线，它与一般的灯具电线有一点不同，在布线的时候是这样的 首先，我们装备材料，买两个单开双控开关，和连接两个双控开关的三根导线，（五金商店都有卖） 现在我们动手把原来的单控开关拆掉，然后把买来的三根导线的一端送进刚拆掉的单控开关底盒内，看（图中A）原来的两根红，黄再加上刚送进来的三根导线（蓝），共五根。三根导线（蓝）的另一端送进你所准备的第二个双控开关的底盒内（图中B），下面我们来接线。 你买来的双控开关有三个接线柱。分别是L(com),L1,L2三个接线柱，拿一个安装到A，也就是你拆的单控开关的那的底盒上，图中A里的红线（也就是送进正极电源的那根，如果你的导线颜色与图中的不一样，可以用电笔测一下）与其中的一根蓝线连接，（接好后，用绝缘胶带缠好）另一端安装到双控开关B 的L极上，现在开关A中只有三个线头了，对吧？接下来把黄线头安装到A的L 极上（另一端连接着照明灯泡的L极),剩下来的两根导线（蓝）A中的L1连接到B中的L2，A中的L2连接到B中的L1，安装好后就实现了两个开关都能控制照明灯泡的效果了。
双控开关接线图的三种接法
双控开关接线图的三种 接法 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
双控开关接线图的三种接法 许多人在给房子装修的时候，都想改装照明的线路，使得单控开关变成双控开关，顾名思义就是在两个不同的地方控制同一盏灯，这样不仅大大的方便了我们的使用，还能节约资源，做到环保绿色装修。于是，新浪装修抢工长的小编整理了双联双控开关接线图的三种接法，供大家参考。 第一种方法：双联开关电路另类接线法（两个开关都入火线，安全） 接线要点： 1、双联线中的一条必须直接连接两个双联双控开关的中间接线端； 2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。 3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。 这种电路的布线特点： 1、双联专用线中的一条导线，中间引出分支线接于灯的一端。（传统双联双控电路是不允许在双联专用线中引出分支线的） 2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。 第二种，传统接线法。
这是物理教科书上提到的方法，在标准的工程图纸中，也是这种接线法。很常见。 第三种，另类省线法（存在安全隐患） 虽说理论上存在安全隐患，但在家庭布线中，经常用这种方法，布线，省去很多的工作量，和线材。现在的铜线可是非常的贵了。特别是搞包工包料的，都是用这种接线法的多。省线省钱嘛。 接线要点： 1，两个双联双控开关的中间接线柱，分别拉一条线连接要控制的灯。 2，开关的另外两个接线端，分别接火线和零线（一个端口接火线，另一个端口就接零线），就ok了。思路很简单。用好点的开关，不会轻易短路的。 在此，小编特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。因此不提倡使用这种省线法布线。 新浪装修抢工长小编整理的图片仅供参考。——————————————————————————
关于楼梯上下两个开关控制一个灯的电路图
关于楼梯上下两个开关控制一个灯的电路图 2008年10月12日星期日 21:15 关于楼梯上下两个开关控制一个灯的电路图 双控开关控制一个灯（楼上开灯，楼下关灯）的电路连接方法是（假设:总闸刀开关在“楼上”） 1、关掉总闸刀开关。 2、先准备两个双控开关（每个双控开关都有上、下、右，三个触点）；一捆红色的电线，作火线用；一捆蓝色的电线，作零线用，一捆绿色的电线，作控制线用。 3、首先，打开这两个开关的开关盒，把这两个开关装到墙上，用两根将两个双控开关的上、下触点用两根绿色的电线相连，连接时，两个开关正面放置，上触点连接上触点，下触点连接下触点做成来回控制线。 4、用一条红色的电线，连接楼下的那个开关的右触点（如果楼下的那个开关左边带插座，那么这条电线可以改用褐色或黑色的电线），检查电线没有相碰即盖上这个开关盒的外盖，再把这条电线连接到卡口灯头的其中一个接线柱（或者是螺口灯头的中心接线柱），再用一条蓝色的电线连接卡口灯头的另一端（或者是螺口灯头的螺纹套筒）。 5、将刚才连接好灯头的那条蓝色的电线的末端连接到零线。 6、取出一条红色的电线，连接到楼上的那个开关的右触点，如果你是新手，并且你第一次连接这种开关电路，那么我建议你在这条红色电线的连接端接上一段10厘米的保险丝，再把保险丝的另一端连接到那个开关的右触点，那么你就把这条红色电线连接到火线。电路完整。 7、确保刚才连接的那条保险丝连接牢固，小心地合上闸刀开关……如果你看见那条保险丝熔断、电线起火花或者听到爆破声，你就要马上关断总闸刀开关，然而当你发现总闸刀开关自动断开，你也不要强硬合上，因为这是一种短路保护的现象。这时你应该重新检查电路的连接。要是没有异常的情况，那么，你就先关掉总闸刀开关（这个很重要），再移开刚才接的那条保险丝，检查电线没有相碰即盖上这个开关盒的外盖，最后把这条红色的电线正式连接到火线去。那么整个安装操作完成。
双控开关和三控开关一样吗
双控开关和三控开关一样吗？是不是只是线的接法不一样 因经常有人用词错误,把一个面板上有几个开关叫为几控开关,这种开关和普通开关接法一样. 故首先应确定:双控开关(二地控一灯)和三控开关(三地控一灯). 三控开关的三个开关里有二个是双控开关,一个是切换开关.为讲解清楚,先去除切换开关,成二地控一灯,这接法大家应都知道吧. 双控开关是单刀二向单掷开关.(一把刀,合了上桩,断了下桩,或合了下桩,断了上桩) 切换开关上有二个双控开关,是双刀二向同步双掷开关.(二把刀,同时合了上桩,断了下桩,或同时合了下桩,断了上桩),跟电机的倒顺开关类似.(如买不到,可将双控双开的按钮上胶块板,使二个开关同时动作) 将切换开关串在二地控一灯的二个双控开关之间的一对子桩连接线上,使开关切换二线,如原是A-A,B-B,经切换,成A-B,B-A. 易知,二个双控开关之间的一对子桩连接线可延伸,即切换开关可装无数,也就是不单是三地控一灯,也可装万地控一灯. 求一开五孔插座接线方法. ?thspan ? 1楼原来的灯的开关拆掉了,只有两根线. 可是新买的一开五孔的插座却有六个地方要接线.. 分别是开关的 L L1 L2 和五孔插座的 L N 接地 请问要怎么弄才能让插座一直有电,而开关控制灯呀! 顶 61.145.137.* 2楼 1、零线接入插座左孔 N 2、火线接入右孔 L 3、再把火线从插座左孔引入开关的 L 孔 【如果开关连接的是灯线，就把灯线接到开关的 L 孔】 4、把双控灯原来接在开关靠上的孔的电线接入 L1 5、把双控灯原来接在开关靠下的孔的电线接入 L2
6、把地线接入插座的上孔 PE 插座的连接图： -------------------- ```````````````````| -------------|`````| `````````````|`````| -------|````PE`````| ```````|```````````| ```````N```````````L 开关的链接图： ````````````L1-----------L1 ```````````````````````````` `L-------L````````````````````L-----(x)----- ```````````````````````````````````````````| ````````````L2-----------L2````````````````| ```````````````````````````````````````````| `N------------------------------------------ 61.145.137.* 3楼 插座的连接图： 火------------------ ```````````````````| 地线---------|`````| `````````````|`````| 零-----|````PE`````| ```````|```````````| ```````N```````````L 开关的链接图： ````````````L1-----------L1
双控三控开关之详细接法
双控三控以及多控开关的接线方法 2017年4月3日本文详细说明双控、三控以及多控开关的接线方法，其中双控开关的接法较为常用，很适合家庭安装。 下面叙述一下本文所需用到的开关，单开双控开关就是一个单刀双掷开关，内部接线柱用L表示公共端，L1表示一路触点，L2表示二路触点。双开双控开关内部是两个单刀双掷开关，文中用L1表示一号双控开关的公共端，L11表示一号双控开关的一路触点，L12表示一号双控开关的二路触点，L2表示二号双控开关的公共端，L21表示二号双控开关的一路触点，L22表示二号双控开关的二路触点。不管什么牌子的开关都是大同小异，在不确定内部开关之间的关系时，建议先用万用表测试确定后再接线。 1、双控开关的接法 我们较为常见的原理图是这样的，我们叫它第一种接法，如下图： 在家庭实际安装时，实际布线示意图是这样的，如下图： 还有另外一种接法就是下面这种，如下图所示：
现在家庭安装双控开关时，常会考虑插座问题，应该说是必备的，比如卧室床头插座，方便我们充手机、使用电热毯以及小台灯等用电器，下面我们看一下这两种接法带插座的布线示意图。 第一种带插座的接法如下图所示： 第二种带插座的接法如下图： 以上两种接法比较不难看出其简易程度和使用电线长度问题，第一种较为费线，接线也
要复杂些，当然这也会增加些家装材料费用了。 2、三控开关接法 三控开关的接法顾名思义就是在双控的基础上再增加一个控制开关，分别在三个不同地方自由控制其灯泡的开和关，两头使用的开关1和开关2都是单开双控，只是在其中间增加了个中途开关，这个开关如果由于购买不便，可以就地购买个双开双控开关替代，开关上两个翘板之间的缝隙我们可以用502或者哥俩好等胶水粘住，让它内部两个独立的双控开关变成联动开关。双开双控开关样子如下图： 具体三控开关接线如下图所示： 3、多控开关接法 多控开关和三控开关的接法差不多，只是在两头的单开双控开关之间又增加了一个或多个中途开关而已，如果是四控的话，就是开关1和开关4是单开双控，开关2和开关3就是中途开关，下图就是四控的接线图：
三控开关的电路图及开关
三控开关的电路图及开关 用到三控开关，即在三个地方可以同时控制一个灯，主要在主卧、次卧使用。卧室门口一个开关、床的两边分别一个开关，一共三个，都可以控制卧室主灯。 1、基本电路图如下所示： 2、上面电路图中，K1和K3就是普通的双控开关，中间的开关比较特殊，称为“中途开关”（或叫“中途掣开关”、“双路换向开关”）。在别墅、错层等大面积房型，或一些公共场所中，可能会有一个电器（常见为照明电器）需要在三个甚至更多位置进行通断控制。中途开关就是为了满足这种需求而设计的。 三个位置控制一个电器，需要两只双控开关加一只中途开关； 四个位置控制一个电器，需要两只双控开关加两只中途开关； 五个位置控制一个电器，需要两只双控开关加三只中途开关，以此类推。
用单相电源使三相电动机运行，只需增加一只合适的移相电容器，方法如下： 对于星形接法的电动机，接线方法如图1；对于三角形接法的电动机，接线方法如图2。根据实践移相电容的容量数值上应约等于0.07与电动机功率之积，如电动机功率为150瓦，所选电容器的容量应约等于0.07 x 150=10.5微法，用两个日光灯电容器（4.75μF)并联即可满足要求。 如果电动机启动很快，而且听到较大的嗡嗡声，应减小电容器容量；如电动机启动缓慢，可适当增大电容器容量。又如电源线由接a点改为接b点，则可改变电动机转
随着电话机的普及率越来越高，拥有住宅电话的家庭也越来越多，但大多数住宅电话使用率很低，利用电话入户馈线提供的48V（60V）直流馈电作电子门铃的工作能源是经济实用的。现介绍一款不用电池的双音门铃电路。电路原理如图所示，不难看出，图中电路是常规的电话机振铃电路的变型。a、b分别是电话机入户线的正、负两端。AN为常开型门铃按钮，在电话机候机时，按下AN，程控交换机提供的48V（或60V）电压，直流馈电经VD1、R1对电容C1充电，当C1端电压Vc达到IC1的起控电压时，IC1起振送出双音电子铃流使蜂鸣器B发声，告知主人有客来访。而当电话机正在使用时，则图中a、b之间的电压较低达不到IC1的起控电压，此时，即使按下AN门铃按钮也不工作，这是因为由于R1取值较大，远大于电话机的阻抗。故AN按下时对电话机的正常通话无影响。也对程控交换机无不良影响，仅在使用门铃时对其间打入的电话遇忙。
带遥控器的多路分段开关怎么接线,最全面的分段开关灯具接线教程
带遥控器的多路分段开关怎么接线，最全面的分段开关灯具 接线教程 带控制器的三路分段开关灯具怎么接线，最全面的分段灯具接线教程相信大家市场遇到需要安装分段亮的灯具，以前我们都是通过墙壁安装开关来控制不同个数的灯亮的，这种方法就是需要很多控制线从灯具线盒里排放，穿线困难，而且出问题很难查找，一个壁装开关上面有很多小开关还很影响美观。实物接线图随着科技的进步发展，现在都不用这样的控制方式了，直接一个简单的三路，四路，多路控制分段开关就可以简单搞定。甚至还可以直接用遥控器来控制，不用你随时去找开关控制，方便了很多，但是很多安装工人却不知道怎么安装分段控制器开关。下面我们就来介绍一下分段开关的接线方法，如果大家还有其他的开关控制方式，接线方式，希望追评，分享，谢谢！！分段开关控制器我们遇到的开关大多都是有如上的接线图的。如果没有，我们一般看到这样的线路安排也是同理去接就可以了。首先按照图示看到220V哪里对应的是接线端红色和黑色线端，红色为火线进线；黑线为零线进线端；最边上黑线是灯具上零线的公共端，就是灯具上所有的零线端并起来，一起接到这个端子上；然后上面三根线就分别是三路分段的控制线了，我们把灯具需要分三段亮的任意一组火线端并起来，A组接入分
段开关的蓝线，B组接入分段开关黄线，C组接入分段开关白线。这样就成功组成了三路分段开关四种不同亮法的灯具了。按一次开关A组灯亮；按第二次开关B组灯亮；按第三次开关C组灯亮；按第四次开关灯全部亮；按第五次开关灯全灭。 如果用遥控器的话，就可以选择，相要那组亮就直接按那组的遥控器按钮就可以了。带天线的分段开关控制器，也就是带遥控器的分段开关一般控制开关都很会有接线图，如果没有的控制图，我们可以观察，一般控制线和电源进线中间都是有一定距离的，而且线的颜色不一样，点颜色这边都是固定的三根线，电源火线进线都会是红色的，电源零线有些事白色，有些事黑色。但是这里有个关键的区分点是一定会有两根线颜色是一模一样的，因为零线需要两根。而另外一边的不管是两根、三根控制线，颜色都是不一样的，这样就完美区分出分段开关的接线端了。另外一端的那根白线就是天线，遥控器接收线注意带遥控器的分段控制开关，会有一个遥控器接收发端，一般线头是一个密封的，大多都会放在控制线相对的另一端，但是有些控制开关他的电源进线和控制线会放在开关的两端，这样就容易把这根遥控器线当电源进线端接进去。笔者曾经遇到过一次，把这根遥控器接受线接入电源灯依然亮，只是遥控器用不了。不知道是不是所有的遥控器接收线都是这样的，有待大家去验证。你有什么奇葩
双联三控开关接图解
双联三控开关接图解
————————————————————————————————作者：————————————————————————————————日期：
双联三控开关接线图解 现在家庭装修很多人会选择三控开关，那么什么是三控开关？三控开关接线图是怎样的？本文为大家做一个详细的讲解。电器开关，这个每天我们再熟悉不过的用电装置。很多朋友都知道开关直接联系着电器的通路，但是相信有不少朋友啊还是开关的原理吧。这也是正常的，毕竟很多朋友都不是专业的，但是必要时，家里需要装置用电开关，这时候懂一些，就派得上用场了。因为在家庭装饰中，用电可谓是要求越来越高了，我们不仅仅满足与简单的用电了，安全、低耗等等，也是我们的追求。那么什么是三控开关?三控开关接线图是怎样的?以下为广大朋友做详细介绍。
什么是三控开关? 三控开关是指对某个设备进行多个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以三控就是指不地方的多个面板上的键，共控制多个电源达到在不同地方可以控制同一设备(如，照明灯)。 三控开关接线图是怎样的? 1、三个双控开关控制：装一个220V继电器(两组动合、两组转换)在双控开关内部。触点连接如下图的原理，线包通过一个开关接220V，可以是双控开关也可以是一个单刀开关或自锁开关等。 2、两个双控加一个双刀双位(见下图) 3、三控开关有别于双控开关，三控开关因为控制面板上开关按
钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增。 总而言之，三控开关使得我们用电更加安全，又可以低耗我们的用电，随着现在用电的全面普及，插座开关几乎每家的每一个房间都有的，而且每个房间中可能不止一个两个开关，这样三控的开关就更加需要安装了。当然，现在三控开关还不是可能还不是每个家庭都有。但是相信不久后，几乎都会普及到的了，因为目前中国各个领域都在全面发展。
