烘干法测土样含水率
烘干法测土样含水率文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-

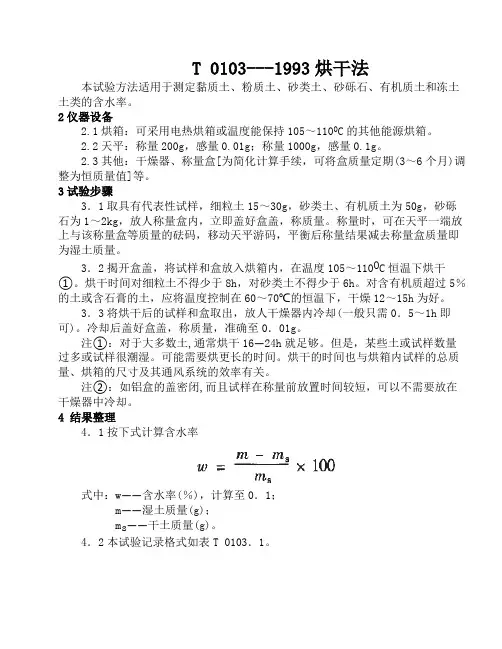

土的含水率试验（烘干法）
5 土的含水率试验
T 0103—1993 烘干法
1 目的和使用范围
本试验方法适用于测定黏质土、粉质土、砂类土、有机质土和冻土土类的含水率。
2 仪器设备
2.1 烘箱：可采用电热烘箱或温度能保持105~110℃的其他能源烘箱。
2.2 天平：称量200g，感量0.01g；称量1000g，感量0.1g。
2.3 其他：干燥器、称量盒[为简化计算手续，可将盒质量定期（3~6个月）调整为恒质量值]等。
3 试验步骤
3.1 取具有代表性试样，细粒土15~30g，砂类土、有机质土为50g，砂砾石为1~2kg，放入称量盒内，立即盖好盒盖，称质量。称量时，可在天平一端放上与该称量盒等质量的砝码，移动天平游码，平衡后称量结果减去称量质量即为湿土质量。
3.2 揭开盒盖，将试样和盒放入烘箱内，在温度105~110℃恒温下烘干①。烘干时间对细粒土不得少于8h，对砂类土不得少于6h。对含有机
质超过5%的土或含石膏的土，应将温度控制在60~70℃的恒温下，干燥12~15h为好。
3.3 将烘干后的试样和盒取出，放入干燥器内冷却（一般只需0.5~1h 即可）②。冷却后盖好盒盖，称质量，准确至0.01g。
4 结果整理

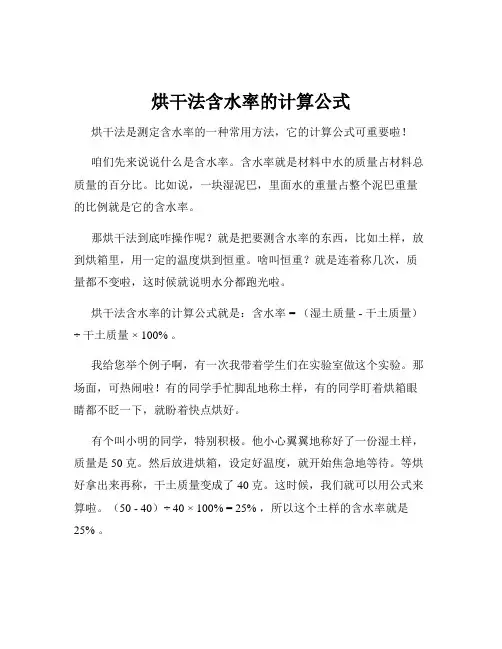

4.1 按下式计算含水率：
式中： ——含水率（%），计算至0.1；
m——湿土质量（g）；
m——干土质量（g）。
s
注①：对于大多数土，通常烘干16~24就足够。但是，某些土或试样数量过多或试样很潮湿，可能需要烘更长的时间。烘干的时间也
与烘箱内试样的总质量、烘箱的尺寸及其通风系统的效率有关。
注②：如铝盒的盖密闭，而且试样在称量前放置时间较短，可以不需要放在干燥器中冷却。
4.2 本试验记录格式如表T 0103-1。
表 T 0103-1 含水率试验记录（烘干法）
工程编号试验者
土样说明计算者
试验日期校核者
4.3 精密度和允许差
本试验须进行二次平行测定，取其算数平均值，允许平行差值应符合表T 0103-2规定。
表 T 0103-2 含水率测定的允许平行差值
5 报告
5.1 土的鉴别分类和代号。
5.2 土的含水率 值
条文说明
1 含水率是土的基本物理指标之一，它反映土的状态，它的变化将使土的一系列力学性质随之而异；它又是计算土的干密度、孔隙比、饱和度等各项指标的依据，是检测土工构筑物施工质量的重要指标。鉴于目前国内各行业和国家标准将含水量改名为含水率，因此，本标准也改为含水率。含水率试验的烘干法精度高，应用广。
2 烘干法一般采用能控制恒温的电热烘箱。
3 鉴于目前国内外主要土工试验标准多数以105~110℃为标准，故规定烘干温度为105~110℃。
试样烘至恒量所需的时间与土类及取土数量有关。本试验规定土量为15~30g，对砂类土宜烘6~8h，黏质土宜烘8~10h。砂类土、砾类土因持水性差，颗粒大小相差悬殊，水分变化大，所以试样应多取一些，本规程规定取50g。对有机质含量超过5%的土。因土质不均匀，采用烘干法时，除注明有机质含量外，亦应取50g。
有机质土在105~110℃温度下经长时间烘干后，有机质特别是腐殖酸会在烘干过程中逐渐分解而不断损失，使测得的含水率比实际的含水率大，土中有机质含量越高，误差越大。故本规程对有机质含量超过5%的土，应在60~70℃的温度下进行烘干。
某些含有石膏的土在烘干时会损失其结晶水，用此方法测定其含水率有影响。每1%的石膏对含水率的影响约为0.2%。如果土中有石膏，则试样应该在不超过80℃的温度下烘干，并可能要烘更长的时间。
烘干法测土样含水率
土的含水率试验（烘干法） 5 土的含水率试验 T 0103—1993 烘干法 1 目的和使用范围 本试验方法适用于测定黏质土、粉质土、砂类土、有机质土和冻土土类的含水率。 2 仪器设备 2.1 烘箱：可采用电热烘箱或温度能保持105~110℃的其他能源烘箱。 2.2 天平：称量200g，感量0.01g；称量1000g，感量0.1g。 2.3 其他：干燥器、称量盒[为简化计算手续，可将盒质量定期（3~6个月）调整为恒质量值]等。 3 试验步骤 3.1 取具有代表性试样，细粒土15~30g，砂类土、有机质土为50g，砂砾石为1~2kg，放入称量盒内，立即盖好盒盖，称质量。称量时，可在天平一端放上与该称量盒等质量的砝码，移动天平游码，平衡后称量结果减去称量质量即为湿土质量。 3.2 揭开盒盖，将试样和盒放入烘箱内，在温度105~110℃恒温下烘干①。烘干时间对细粒土不得少于8h，对砂类土不得少于6h。对含有机质超过5%的土或含石膏的土，应将温度控制在60~70℃的恒温下，干燥12~15h为好。 3.3 将烘干后的试样和盒取出，放入干燥器内冷却（一般只需0.5~1h即可）②。冷却后盖好盒盖，称质量，准确至0.01g。 4 结果整理 4.1 按下式计算含水率：
100s s m m m ω-= ? 式中：ω——含水率（%），计算至0.1； m ——湿土质量（g ）； s m ——干土质量（g ）。 注①：对于大多数土，通常烘干16~24就足够。但是，某些土或试样数量过多或试样很 潮湿，可能需要烘更长的时间。烘干的时间也与烘箱内试样的总质量、烘箱的尺寸及其通风系统的效率有关。 注②：如铝盒的盖密闭，而且试样在称量前放置时间较短，可以不需要放在干燥器中冷 却。 4.2 本试验记录格式如表T 0103-1。 表 T 0103-1 含水率试验记录（烘干法） 工程编号 试验者 土样说明 计算者 试验日期 校核者 4.3 精密度和允许差 本试验须进行二次平行测定，取其算数平均值，允许平行差值应符合表T 0103-2规定。 表 T 0103-2 含水率测定的允许平行差值 5 报告 5.1 土的鉴别分类和代号。 5.2 土的含水率ω值
土壤含水量的测定(烘干法)
土壤含水量的测定（烘干法） 进行土壤水分含量的测定有两个目的： 一是为了解田间土壤的实际含水状况，以便及时进行灌溉、保墒或排水，以保证作物的正常生长；或联系作物长相、长势及耕栽培措施，总结丰产的水肥条件；或联系苗情症状，为诊断提供依据。 二是风干土样水分的测定，为各项分析结果计算的基础。前一种田间土壤的实际含水量测定，目前测定的方法很多，所用仪器也不同，在土壤物理分析中有详细介绍，这里指的是风干土样水分的测定。 风干土中水分含量受大气中相对湿度的影响。它不是土壤的一种固定成分，在计算土壤各种成分时不包括水分。因此，一般不用风干土作为计算的基础，而用烘干土作为计算的基础。分析时一般都用风干土，计算时就必须根据水分含量换算成烘干土。 测定时把土样放在105～110℃的烘箱中烘至恒重，则失去的质量为水分质量，即可计算土壤水分百分数。在此温度下土壤吸着水被蒸发，而结构水不致破坏，土壤有机质也不致分解。下面引用国家标准《土壤水分测定法》。 2.3.1适用范围 本标准用于测定除石膏性土壤和有机土（含有机质20%以上的土壤）以外的各类土壤的水分含量。 2.3.2方法原理 土壤样品在105±2℃烘至恒重时的失重，即为土壤样品所含水分的质量。 2.3.3仪器设备 ①土钻；②土壤筛： xx1mm；③铝盒：
小型直径约40mm，高约20mm；大型直径约55mm，高约28mm；④分析天平： 感量为 0.001g和 0.01g；⑤小型电热恒温烘箱；⑥干燥器： xx变色硅胶或无水氯化钙。 2.3.4试样的选取和制备 2.3. 4.1风干土样选取有代表性的风干土壤样品，压碎，通过1mm筛，混合均匀后备用。 2.3. 4.2新鲜土样在田间用土钻取有代表性的新鲜土样，刮去土钻中的上部浮土，将土钻中部所需深度处的土壤约20g，捏碎后迅速装入已知准确质量的大型铝盒内，盖紧，装入木箱或其他容器，带回室内，将铝盒外表擦拭干净，立即称重，尽早测定水分。 2.3.5测定步骤 2.3. 5.1风干土样水分的测定将铝盒在105℃恒温箱中烘烤约2h，移入干燥器内冷却至室温，称重，准确到至 0.001g。用角勺将风干土样拌匀，舀取约5g，均匀地平铺在铝盒中，盖好，称重，准确至 0.001g。将铝盒盖揭开，放在盒底下，置于已预热至105±2℃的烘箱中烘烤6h。取出，盖好，移入干燥器内冷却至室温（约需20min），立即称重。风干土样水分的测定应做两份平行测定。
土壤容重、孔隙度、含水率等测定方法
1．土壤含水量(含水率)测定 采用酒精燃烧法测定。 操作步聚： (1)取小铝盒若干，洗净后烘干，用天平称出每—铝盒重量(逐一标量记录) (2)在标准地内挖土壤剖面，分20cm 一层。在分层的土壤剖面上用铝盒自下而上刮一层土(约半盒、注意避开根系和石砾等杂物)，马上称重(得出湿土重十铝盒重) (3)倒入酒精8－12ml ，振荡铝盒使与土壤混合均匀(如土壤很湿要用小刀拌匀成泥浆)，点燃酒精，在火焰将熄灭时，用小刀轻拔土壤，使其充分燃烧，烧完后再加入3～4ml 进行第二次燃烧(如土壤粘重、含水量较大，再加入2～3ml 酒精进行第三次燃烧)。 冷却后，马上称出重量(得干土重十盒重)。每层重复三次。 (4)土壤含水量及现有贮水量计算 ①土壤含水量(重量)＝％重（干土重＋盒重）－盒干土重＋盒重）（湿土重＋盒重）－（100? ＝水分重／干土重×l00％ ②土壤含水量(体积)＝） （）容重（土壤含水量（重量％）33g/cm 1g/cm ? ＝％土壤体积 水分体积100? (注：水的容重一般取lg ／cm 3) 2．土壤物理性质测定 采用环刀法 操作步聚： (1)首先量取环刀的高度和内径，计算出其容积(标记、做好记录)： V ＝πr 2H 式中：V —环刀体积(cm 3) R —环刀内半径(cm) H —环刀高度(cm) 将环刀在天平上称重(做好标记、记录)。 (2)选择标准地，在测定地点做一平台(山地)，挖土壤剖面，分层取样测定(按20cm —层)，每层设三个重复。 (3)打入环刀(一定要垂直打入，且不能晃动)，待土壤至环刀下沿齐平时，在环刀上垫—滤纸层后把盖盖好，挖出环刀，用刀削平底部土壤，垫好滤纸，盖好下盖。迅速称重(得：自然土重十环刀重)
烘干法测土样含水率
烘干法测土样含水率文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
土的含水率试验（烘干法） 5 土的含水率试验 T 0103—1993 烘干法 1 目的和使用范围 本试验方法适用于测定黏质土、粉质土、砂类土、有机质土和冻土土类的含水率。 2 仪器设备 2.1 烘箱：可采用电热烘箱或温度能保持105~110℃的其他能源烘箱。 2.2 天平：称量200g，感量0.01g；称量1000g，感量0.1g。 2.3 其他：干燥器、称量盒[为简化计算手续，可将盒质量定期（3~6个月）调整为恒质量值]等。 3 试验步骤 3.1 取具有代表性试样，细粒土15~30g，砂类土、有机质土为50g，砂砾石为1~2kg，放入称量盒内，立即盖好盒盖，称质量。称量时，可在天平一端放上与该称量盒等质量的砝码，移动天平游码，平衡后称量结果减去称量质量即为湿土质量。 3.2 揭开盒盖，将试样和盒放入烘箱内，在温度105~110℃恒温下烘干①。烘干时间对细粒土不得少于8h，对砂类土不得少于6h。对含有机
质超过5%的土或含石膏的土，应将温度控制在60~70℃的恒温下，干燥12~15h为好。 3.3 将烘干后的试样和盒取出，放入干燥器内冷却（一般只需0.5~1h 即可）②。冷却后盖好盒盖，称质量，准确至0.01g。 4 结果整理 4.1 按下式计算含水率： 式中： ——含水率（%），计算至0.1； m——湿土质量（g）； m——干土质量（g）。 s 注①：对于大多数土，通常烘干16~24就足够。但是，某些土或试样数量过多或试样很潮湿，可能需要烘更长的时间。烘干的时间也 与烘箱内试样的总质量、烘箱的尺寸及其通风系统的效率有关。 注②：如铝盒的盖密闭，而且试样在称量前放置时间较短，可以不需要放在干燥器中冷却。 4.2 本试验记录格式如表T 0103-1。 表 T 0103-1 含水率试验记录（烘干法） 工程编号试验者 土样说明计算者 试验日期校核者
1土的含水率烘干法的试验步骤
1土的含水率烘干法的试验步骤: 答: ①取具有代表性试样,细粒土15~30 g,砂类土.有机土50 g，砂砾石为1~2㎏放入称量盒内,立即盖好盒盖,称取湿土质量m,准确至 0."01g. ②揭开盒盖,将试样和盒放入烘箱内,在温度105~110℃恒温下烘干.烘干时间对细粒土不得少于8h,对砂类土不得少于6h.对含有机质超过5%的土,应将温度控制在65~70℃,的恒温下烘干,干燥12~15h为好. ③将烘干后的试样和盒取出,放入干燥器内冷却(一般只需 0."5~1h).冷却后盖好盒盖,称质量m s,准确至 0."01g。 ④含水率计算公式： w=（m- m s）/ m s×100% 本试验须进行二次平行测定，取两次平行试验的平均值作为含水率，允许平行差应符合规定。 2．简述密度测定（环刀法）的步骤 ①按工程需要取原状土或制备所需状态的扰动土样，整平两端，环刀内壁涂一薄层凡士林，刀口向下放在土样上。
②用修土刀将土样上部削成略大于环刀直径的土柱，然后将环刀垂直下压，边压边削，至土样伸出环刀上部为止。削去两端余土，使与环刀口面齐平，并用剩余土样测定含水率。 ③擦净环刀外壁，称环刀与土合质量，准确至 0."1g。 ④结果整理湿密度p=（m 1﹣m 2）/V.其中m 1为土样质量, m 2为剩余土样质量, V为环刀容积.干密度p d=p/(1+ 0."01 w)其中w为含水率(%). 本试验须进行两次平行测定,取其算术平均值，其平行差不得大于 0."03g/㎝3 3测定土的液塑限的试验步骤 (1)取有代表性的天然含水率或风干土样进行试验.如土中含有大于 0."5㎜的土粒或杂物时,应将风干土样用带橡皮头的研杵研碎或用木棒在橡皮板上压碎,过 0."5㎜的筛.取代表性土样200g,分开放入三个盛土皿中，加不同数量的蒸馏水，使土样的含水率分别控制在液限（a点）、略大于塑限（c点）和二者的中间状态（b点）附近。用调土刀调匀，密封放置18h以上。 将制备好的土样充分搅拌均匀，分层装入盛土杯中,试杯装满后，刮成与杯边齐平。给圆锥仪锥尖涂少许凡士林，将装好土样的试杯放在联合测定仪上，
1土的含水率烘干法的试验步骤
1土的含水率烘干法的试验步骤: 答:①取具有代表性试样,细粒土15~30 g,砂类土.有机土50 g，砂砾石为1~2㎏放入称量盒,立即盖好盒盖,称取湿土质量m,准确至0.01 g. ②揭开盒盖,将试样和盒放入烘箱,在温度105~110℃恒温下烘干.烘干时间对细粒土不得少于8h,对砂类土不得少于6 h.对含有机质超过5%的土,应将温度控制在65~70℃,的恒温下烘干,干燥12~15 h为好. ③将烘干后的试样和盒取出,放入干燥器冷却(一般只需0.5~1h).冷却后盖好盒盖,称质量m s,准确至0.01g。 ④含水率计算公式：w=（m- m s）/ m s×100% 本试验须进行二次平行测定，取两次平行试验的平均值作为含水率，允许平行差应符合规定。2．简述密度测定（环刀法）的步骤 ①按工程需要取原状土或制备所需状态的扰动土样，整平两端，环刀壁涂一薄层凡士林，刀口向下放在土样上。 ②用修土刀将土样上部削成略大于环刀直径的土柱，然后将环刀垂直下压，边压边削，至土样伸出环刀上部为止。削去两端余土，使与环刀口面齐平，并用剩余土样测定含水率。 ③擦净环刀外壁，称环刀与土合质量，准确至0.1g。 ④结果整理湿密度p=（m1﹣m2）/V.其中m1为土样质量, m2为剩余土样质量, V为环刀容积. 干密度p d=p/(1+0.01 w) 其中w为含水率(%). 本试验须进行两次平行测定,取其算术平均值，其平行差不得大于0.03 g /㎝3
3测定土的液塑限的试验步骤 (1)取有代表性的天然含水率或风干土样进行试验.如土中含有大于0.5㎜的土粒或杂物时,应将风干土样用带橡皮头的研杵研碎或用木棒在橡皮板上压碎,过0.5㎜的筛.取代表性土样200 g,分开放入三个盛土皿中，加不同数量的蒸馏水，使土样的含水率分别控制在液限（a点）、略大于塑限（c点）和二者的中间状态（b点）附近。用调土刀调匀，密封放置18h以上。将制备好的土样充分搅拌均匀，分层装入盛土杯中,试杯装满后，刮成与杯边齐平。给圆锥仪锥尖涂少许凡士林，将装好土样的试杯放在联合测定仪上，使锥尖与土样表面刚好接触，然后按动落锥开关，测记经过5S锥的入土深度h。去掉锥尖入土处的凡士林，测盛土杯中土的含水率W。重复上述步骤，对已制备的其他两个含水率的土样进行测试。 （2）结果整理。在二级双对数坐标纸上，以含水率W为横坐标，锥入深度h为纵坐标，点绘a、b、c三点含水率的h-w图，连此三点，应呈一条直线。如三点不在同一直线上，要通过a点与b、c两点连成两条直线，根据液限（a点含水率）在h-w1图上查得hρ，以此hρ在h-w图上的ab及ac两直线上求出相应的两个含水率，当两个含水率的差值小于2%时，以该两点含水率的平均值与a值连成一直线。当两个含水率差值大于2%时，应重做试验。在h-w 图上，在含水率与圆锥下沉深度的关系图上查得下沉深度为17mm对应的含水率为液限，查得下沉深度为10mm对应的含水率为10mm液限，查得下沉深度为2mm对应的含水率为塑限，取值以百分数表示，准确至0.1%

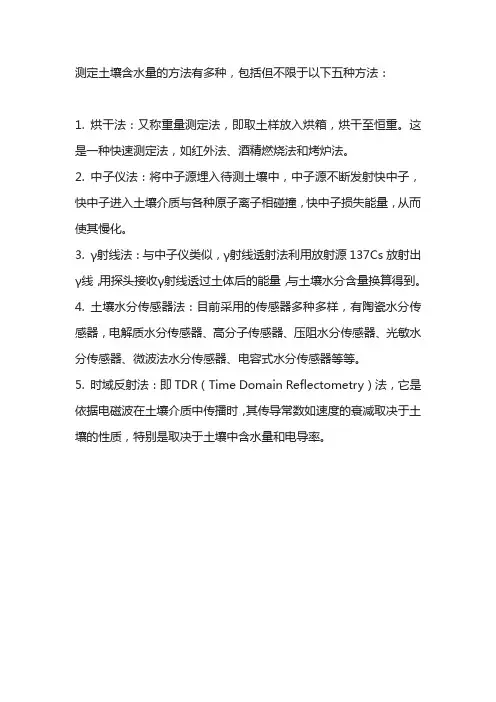

土壤含水量测定方法小结
土壤含水量测定方法小结 1，烘干称重； 这个不多说了。准确度最高，但测定得到的是质量含 水量，与其他方法所得数据进行比较是注意换算。 2，中子仪； 技术比较成熟，准确性极高，是烘干法以外的第二标 准方法。 但是中子仪测定需要安装套管，理论上可达任何深度，设备昂贵，投入很大。中子射线对操作者身体有损害，严格来说需要相关证件才可以操作。无法测定表层土 壤。 3，电阻法； 一般使用石膏块作为介质埋设地下，石膏块中埋设两根导线，导线之间的石膏成分组成电阻，石膏块电阻与土壤含水量相关。石膏块制作简单，哪怕进口的成品成本也是非常低廉，可以作很多重复，可以不破坏土壤在田间连续自动监测。存在问题，石膏块滞后时间较长，所以不可能用来做移动式测定和自动灌溉系统。石膏块只适合用于非盐碱土壤中，同时石膏块不适合使用直流电（文献查得，表示怀疑，因为所有的石膏块读书表都是用干电池作为电源），测定受土壤类型影响很大，标定结果会随时间改变，达到一定年 限后，石膏会逐渐溶解到土壤中。 4，TDR（Time Domain Reflectometry） TDR有两种时域反射仪和时域延迟，两者均简称TDR。TDR技术是当前土壤水分测定装置的主流原理，可以连续、快速、准确测量。可以测量土壤表层含
水量。一般的TDR原理的设备响应时间约10-20秒，适合移动测量和定点监测。测定结果受盐度影响很小，TDR缺点是电路比较复杂，设备较昂贵。 5，FDR（Frequency Domain Reflectometry）几乎具有TDR的所有优点，探头形状非常灵活。比较夸张的甚至可以放在做成犁状放在拖拉机后面运动中 测量。FDR相对TDR需要更少的校正工作。 TDR和FDR同样有一个缺点，当探头附近的土壤有空洞或者水分含量非常不均匀时，会影响测定结果。 非常奇怪的是，基于FDR原理的往往是低端的仪器设备，根据笔者实际使用经验，FDR技术可能在精度上存在瓶颈，经常在5%的误差左右，写文章时候数据基本上不好用。
含水率试验作业指导书烘干法修订版
含水率试验作业指导书 烘干法修订版 IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】
作业指导书 (含水率) 编写：日期： 审核：日期： 批准：日期： 受控状态：持有者姓名： 分发号：持有者部门： 目录 1. 主要设备及开展项目 2. 试验工作程序及样品处置 3. 样品及清洁整理 1、主要设备及开展项目 表1 主要仪器设备
表2 开展检测项目 2、试验工作程序及样品处置 现场取样（委托送样）填写委托单→对委托单编号→填写样品收样单→样品区→下放委托单→从样品待检样品区取样品→试验室进行样品试验/检测→样品试验/检测完毕→对试验数据进行处理→填写仪器使用记录→对试验卫生进行清理→剩余样品放入已检样品区按规定集中处理→出具报告→报告审核、批准→报告盖章、发送 2.1试验操作过程
2.1.1收样方法 对样品进行外观检查,应观查样品外观颜色、有无杂质。核对样品与委托单信息是否一致是否有信息缺失,填写样品收样单,并在“未检”一栏划“√”，并存放至指定位置择期进行试验。 2.1.2试验步骤 具有代表性试样，细粒土15-30g，砂类土、有机土为50g，放入称量盒（称量盒质量定期3-6个月调整为恒质量值）内，立即盖好盒盖，称质量。结果即为湿土质量。 2.1.3打开盒盖，将试样和盒放入烘箱内，在温压105-110℃恒温下烘干。烘干时间对细粒土不得少于8h，对砂类土不得少于6h。对含有机质超过5%的土，应将温度控制在65~70℃的恒温下烘干。 2.1.4将烘干后的试样和盒取出，放入干燥器内冷却（一般只需0.5h-1h即可）。冷却后盖好盒盖，称量，准确至0.01g。 2.1.5 结果计算： 下式计算含水量： 式中：ω—含水量，%； m—湿土质量，g； m —干土质量，g。 s 2.2结果整理
含水量试验方法(烘干法)
T 0801-2009 含水量试验方法（烘干法） 1使用范围 本方法适用于测定水泥、石灰、粉煤灰及无机结合料稳定材料的含水量。 2 仪器设备 2.1 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土 2.1.1 烘箱：量程不小于110℃，控温精度为±2℃。 2.1.2 铝盒：直径约50mm，高25~30mm。 2.1.3 电子天平：量程不小于150g，高25~30mm。 2.1.4 干燥器：直径200~250mm，并用硅胶做干燥剂。 注①：用指示硅胶做干燥剂，而不用氯化钙。因为许多黏土烘干后能从氯化钙中吸收水分。 2.2 稳定中粒土 2.2.1 烘箱：同2.1.1 2.2.2 铝盒：能放样品500g以上。 2.2.3 电子天平：量程不小于1000g，感量0.1g。 2.2.4 干燥器：同2.1.4. 2.3 稳定粗粒土 2.3.1 烘箱：同2.1.1 2.3.2 大铝盒：能放样品2000g以上。 2.3.3 电子天平：量程不小于3000g，感量0.1g。 2.3.4 干燥器：同2.1.4 3 试验步骤 3.1 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土 3.1.1 取清洁干燥的铝盒，称其质量m1，并精确至0.01g；取约50g试样（对生石灰粉、消石灰和消石灰粉取100g），经手工木锤粉碎后松放在铝盒中，应尽快盖上盒盖，尽量避免水分散失，称其质量m2，并精确至0.01g。 3.1.2 对于水泥稳定材料，将烘箱温度调到110℃；对于其他材料，将烘箱调到105℃。待烘箱达到设定的温度后，取下盒盖，并将盛有试样的铝盒放在盒盖上，然后一起放入烘箱中进行烘干，需要的烘干时间随试样种类和试样数量而改变。当冷却试样连续两次称量的差（每次间隔4h）不超过原试样质量的0.1%时，即认为样品已烘干。
含水率试验作业指导书(烘干法)
作业指导书 (含水率) 编写：日期： 审核：日期： 批准：日期： 受控状态：持有者姓名： 分发号：持有者部门：
目录 1. 主要设备及开展项目 2. 试验工作程序及样品处置 3. 样品及清洁整理
1、主要设备及开展项目 2、试验工作程序及样品处置 现场取样（委托送样）填写委托单→对委托单编号→填写样品收样单→样品区→下放委托单→从样品待检样品区取样品→试验室进行样品试验/检测→样品试验/检测完毕→对试验数据进行处理→填写仪器使用记录→对试验卫生进行清理→剩余样品放入已检样品区按规定集中处理→出具报告→报告审核、批准→报告盖章、发送 2.1试验操作过程 2.1.1收样方法 对样品进行外观检查,应观查样品外观颜色、有无杂质。核对样品与委托单信息是否一致是否有信息缺失,填写样品收样单,并在“未检”一栏划“√”，并存放至指定位置择期进行试验。 2.1.2试验步骤 具有代表性试样，细粒土15-30g，砂类土、有机土为50g，放入称量盒（称量盒质量定期3-6个月调整为恒质量值）内，立即盖好盒盖，称质量。结果即为湿土质量。 2.1.3打开盒盖，将试样和盒放入烘箱内，在温压105-110℃恒温下烘干。烘干时间对细粒土不得少于8h，对砂类土不得少于6h。对含有机质超过5%的土，应将
温度控制在65~70℃的恒温下烘干。 2.1.4将烘干后的试样和盒取出，放入干燥器内冷却（一般只需0.5h-1h 即可）。冷却后盖好盒盖，称量，准确至0.01g 。 2.1.5 结果计算 ： 下式计算含水量： 100?-=s s m m m ω 式中： ω—含水量，%； m —湿土质量，g ； m s —干土质量，g 。 2.2结果整理 本试验须进行二次平行测定，取其算数平均值，允许平行差值应符合表1的规定。 表1 2.3出具报告 试验报告应包括以下内容： ⑴土的鉴别和分类； ⑵土的含水量ω值； 3、样品及清洁整理 试验完成后清理工作台及天平，将玻璃器皿清洗擦拭干净放至指定位置。 将样品标签上“已检”一栏划“√”，然后将样品移至样品室已检留样区。 附表： 附表1 含水率试验报告（JT/BG01-01）
土壤含水量测量实验报告
土壤水分的测定实验 一、实验目的 1、了解土壤的实际含水情况，以便适时灌排，保证植物生长对水分的需求。 2、风干土样水分的测定，是各项分析结果计算的基础。土壤水分含量的多少，直接影响土壤的固、液、气三相比例，以及土壤的适耕性和植物的生长发育。 二、实验原理 土壤水分大致分为化学结合水、吸湿水和自由水三类。自由水是可供植物自由利用的有效水和多余水，可以通过土壤在空气中自然风干的方法从土壤中释放出来；吸湿水是土壤颗粒表面被分子张力所吸附的单分子水层，只有在105-110℃下才能摆脱土壤颗粒表面分子力的吸附，以气态的形式释放出来，由于土粒对水汽分子的这种吸附力高达成千上万个大气压，所以这层水分子是定向排列，而且排列紧密，水分不能自由移动，也没有溶解能力，属于无效水；而化学结合水因为参与了粘土矿物晶格的组成，所以是以OH-的形式存在的，要在600--700℃时才能脱离土粒的作用而释放出来。 土壤含水量的测定方法很多，如烘干法、酒精燃烧法和中子测量法等，其中烘干法是目前国际上土壤水分测定的标准方法，虽然需要采集土样，并且干燥时间较长但是因为它比较准确，且便于大批测定，故为常用的方法。 将土壤样品放在105℃±2℃的烘箱中烘至恒重，求出土壤失水重量占烘干重量的百分数。在此温度下，包括吸湿水（土粒表面从空气中吸取活动力强的水汽分子而成的一种水分）在内的所有水分烘掉，而一般土壤有机质不致分解。 三、实验器材 铝盒、烘箱、干燥器、天平、小铲子、小刀。 四、实验步骤 1、在室内将铝盒编号并称重，重量记为W0 。 2、用已知重量的铝盒在天平上称取欲测土样15—20克，称量铝盒与新鲜土壤样
土壤含水量测量方法
土壤含水量测量方法 ( 1 )称重法(Gravimetric) 也称烘干法，这是唯一可以直接测量土壤水分方法，也是目前国际上的标准方法。用土钻采取土样，用0.1g 精度的天平称取土样的重量，记作土样的湿重 M，在 105℃的烘箱内将土样烘 6~8 小时至恒重，然后测定烘干土样，记作土样的干重 Ms 土壤含水量=(烘干前铝盒及土样质量-烘干后铝盒及土样质 量)/(烘干后铝盒及土样质量-烘干空铝盒质量)*100% ( 2 )张力计法(Tensiometer) 也称负压计法，它测量的是土壤水吸力测量原理如下：当陶土头插入被测土壤后，管内自由水通过多孔陶土壁与土壤水接触，经过交换后达到水势平衡，此时，从张力计读到的数值就是土壤水(陶土头处)的吸力值，也即为忽略重力势后的基质势的值，然后根据土壤含水率与基质势之间的关系(土壤水特征曲线)就可以确定出土壤的含水率 ( 3 ) 电阻法(Electricalresistance) 多孔介质的导电能力是同它的含水量以及介电常数有关的，如果忽略含盐的影响，水分含量和其电阻间是有确定关系的电阻法是将两个电极埋入土壤中，然后测出两个电极之间的电阻。但是在这种情况下，电极与土壤的接触电阻有可能比土壤的电阻大得多。因此采用将电极嵌入多孔渗水介质(石膏、尼龙、玻璃纤维等)中形成电阻块以解决这个问题 ( 4 ) 中子法(Neutronscattering) 中子法就是用中子仪测定土壤含水率中子仪的组成主要包括：一个快中子源，一个慢中子检测器，监测土壤散射的慢中子通量的计数器及屏蔽匣，测试用硬管等。快中子源在土壤中不断地放射出穿透力很强的快中子，当它和氢原子核碰撞时，损失能量最大，转化为慢中子(热中子)，热中子在介质中扩散的同时被介质吸收，所以在探头周围，很快的形成了持常密度的慢中子云
土壤自然含水量的测定
土壤自然含水量的测定（烘干法） 一、仪器设备。 1、铝盒：大型的、小型的、玻璃的。 2、天平：感量为0.01g（百分之一）。 3、电热恒温鼓风干燥箱。 4、干燥器：内有变色硅胶或无水氯化钙。 二、土壤样品：通过2㎜筛（10目）的土壤样。 三、操作步骤。 1、小型铝盒的烘干及称量。①编号，将铝盒标记好实验号。②取小型铝盒在恒温干燥箱中于105℃±2℃烘约2小时。③用钳子将空铝盒移入干燥内冷却至室温（约20分钟）称重，精确至0.0001g，作好记录。 2、称土样，称取土样约5g，精确至0.0001g，作好记录。 3、土样装盒及烘干。将称好的土壤样，均匀地平铺装在铝盒内，铝盒盖倾斜放在铝盒上，置于已预热至105℃±2℃的恒温干燥箱中烘约6小时。 4、土样盒称重。将烘干的土样盒取出，盖好，移入干燥器内冷至室温（约20分钟），立即称重，精确到0.0001g，作好记录。 5、结果计算：结果保留小数点后一位。 6、注意事项： ①保持干燥内的干燥剂整洁。 ②试样必须烘6小时。 ③严格控制恒温温度在105℃±2℃范围内。
土壤有机质的测定 （油溶加热重铬酸钾—容量法） 一、仪器设备。 1、油溶锅。用20—26㎝的不锈钢锅代替，内装固体石蜡（工业用）。 2、硬质试管。18—25㎜×200㎜。 3、铁丝笼。大小和形状与油溶锅配套。 4、滴试管。10.00ml、25.00ml。 5、温度计。300℃。 6、电炉。1000W，配套有消毒柜。 二、试剂。 1、重铬酸钾消煮用液[1/6K2Cr2O7=0.8mol.L-1]； 称取40.0g重铬酸钾溶于600—800mL水中，过滤到1L量筒内，用水洗涤滤纸，并加水至1L。 2、浓硫酸消煮用液。取密度为1.84的浓硫酸加水定容至1L，保存待用。 3、重铬酸钾标准溶液（0.2000mol.L-1）。 称取经130℃烘2-3小时的重铬酸钾（优级纯）9.807克，先用少量水溶解，然后无损地移入1000ml容量瓶中，加水定容。 4、硫酸亚铁铵标准溶液（0.2mol.L-1） 称取硫酸亚铁铵78.4g，溶解于600—800ml水中，加浓硫酸20ml，搅拌均匀，定容至1000ml，贮于棕色瓶中保存。 每次使用时标定其浓度。吸取0.2000 mol.L-1重铬酸钾标准液25.00ml于150ml三角瓶中，加入浓硫酸3-5ml和邻菲罗啉指示剂2-3滴，用硫酸亚铁铵标准溶液滴定，由橙黄-蓝绿-棕红即可，根据硫酸亚铁铵溶液消耗量计算其浓度，取中间值 C=G·V1/V2=0.2×25÷V2 V2=滴定时消耗硫酸亚铁铵标准液的体积（ml）。 5、邻菲罗啉指示剂。
土壤含水量的测定实验报告书
1. 实验二 土壤含水量的测定 （烘干法与酒精燃烧法） 一、目的意义 进行土壤含水量的测定有两个目的：一是为了解田间土壤的实际含水情况，以便及时进行播种、灌排、保墒措施，以保证作物的正常生长；或联系作物长相长势及耕作栽培措施，总结丰产的水肥条件。二是风干土样水分的测定，是各项分析结果计算的基础。 土壤含水量的测定方法很多，如烘干法、酒精燃烧法和中子测量法等，其中烘干法是目前国际上土壤水分测定的标准方法，虽然需要采集土样，并且干燥时间较长但是因为它比较准确，且便于大批测定，故为常用的方法。 二、土壤自然含水量的测定 土壤自然含水量是指田间土壤中实际的含水量，它随时在变化之中，不是一个常数。土壤自然含水量测定的方法，介绍烘干法和酒精燃烧法。 （一）烘干法 1．方法原理 将土壤样品放在105℃±2℃的烘箱中烘至恒重，求出土壤失水重量占烘干重量的百分数。在此温度下，包括吸湿水（土粒表面从空气中吸取活动力强的水汽分子而成的一种水分）在内的所有水分烘掉，而一般土壤有机质不致分解。 2．操作步骤 （1）将铝盒擦净，烘干冷却，在1/100天平上称重，并记下铝盒号码（A ）。 （2）在田间取有代表性的土样（0~20cm ）20g 左右，迅速装入铝盒中，盖好盒盖，带回室内（注意铝盒不可倒置，以免样品撒落），在天平上称重（B ），每个样品至少重复测3份。 （3）将打开盖子的铝盒（盖子放在铝盒旁侧或盖子平放在盒下），放人105℃±2℃的恒温箱中烘6~8小时。 （4）待烘箱温度下降至50℃左右时，盖好盖子，置铝盒于干燥器中30分钟左右，冷却至室温，称重（C ），如无干燥器，亦可将盖好的铝盒放在磁盘或木盘中，待至不烫手时称重。 （5）然后，启开盒盖，再烘4小时，冷却后称重，一直到前后两次称重相差不超过1%时为止（C ）。 3．结果计算 土壤含水量（%）= 100A C C B ?-- 式中：A — 铝盒重（g ） B — 铝盒加湿土重（g ） C — 铝盒加烘干土重（g ） 4．注意事项 （1）烘箱温度以105℃±2℃为宜，温度过高，土壤有机质易碳化逸失。在烘箱中，一
含水量试验方法烘干法
含水量试验方法烘干法 1 适用范围 本方法适用于测定水泥、石灰、粉煤灰及无机结合料稳定材料的含水量。 2 仪器设备 2.1 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土 2.1.1 烘箱：量程不小于110℃，控温精度为±12℃。 2.1.2 铝盒：直径约50mm，高25～30mm。 2.1.3 电子天平：量程不小于150g，感量0.01g。 2.1.4 干燥器：直径200～250 mm，并用硅胶做干燥剂①。 注①：用指示硅胶做干燥剂，而不用氯化钙。因为许多粘土烘干后能从氯化钙中吸收水分。 2.2 稳定中粒土 2.2.1 烘箱：同2.1.1 2.2.2 铝盒：能放样品500g以上。
2.2.3 电子天平：量程不小于1000g，感量0.1g。 2.2.4 干燥器：同2.1.4。 2.3 稳定粗粒土 2.3.1 烘箱：同2.1.1。 2.3.2 大铝盒：能放样品2OOOg以上。 2.3.3 电子天平：量程不小于3000g，感量0.lg。 2.3.4 干燥器：同2.1.4。 3 试验步骤 3.1 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土 3.1.1 取清洁干燥的铝盒，称其质量m1，并精确至0.01g；取约50g试样（对生石灰粉、消石灰和消石灰粉取100g），经手工木锤粉碎后松放在铝盒中，应尽快盖上盒盖，尽量避免水分散失，称其质量m2，并精确至0.01g。 3.1.2 对于水泥稳定材料，将烘箱温度调到11O℃；对于其他材料①，将烘箱调到105℃。待烘箱达到设定的温度后，取下盒盖，并将盛有试样的铝盒放在盒盖上，然后一起放人
烘箱中进行烘干，需要的烘干时间随试样种类和试样数量而改变。当冷却试样连续两次称量的差（每次间隔4h）不超过原试样质量的0.1%②时，即认为样品已烘干。 3.1.3 烘干后，从烘箱中取出盛有试样的铝盒，并将盒盖盖紧。 3.1.4 将盛有烘干试样的铝盒放人干燥器内冷却③。然后称铝盒和烘干试样的质量m3，并精确至0.01g。 注①：某些含有石膏的土在烘干时会损失其结晶水，用此方法测定对其含水量有影响。每1％石膏对含水量的影响约为0.2%。如果土中有石膏，则试样应该在不超过80℃的温度下烘干，并可能要烘更长的时间。 注②:对于大多数土，通常烘干16～24h就足够了。但是，某些土或试样数量过多或试样很潮湿，可能需要烘更长的时间。烘干的时间也与烘箱内试样的总质量、烘箱的尺寸及其通风系统的效率有关。 注③：如铝盒的盖密闭，而且试样在称量前放置时间较短，则可以不放在干燥器中冷却。
土含水率烘干法试验步骤.doc
1 土的含水率烘干法的试验步骤: 答:①取具有代表性试样 ,细粒土 15~30 g,砂类土 .有机土 50 g，砂砾石为 1~2 ㎏放入称量盒内 , 立即盖好盒盖 ,称取湿土质量 m,准确至 0.01 g. ②揭开盒盖 ,将试样和盒放入烘箱内 ,在温度 105~110℃恒温下烘干 .烘干时间对细粒土不得少于8h,对砂类土不得少于 6 h.对含有机质超过 5%的土 ,应将温度控制在 65~70℃,的恒温下烘干 , 干燥 12~15 h 为好 . ③将烘干后的试样和盒取出,放入干燥器内冷却 (一般只需 ~1h).冷却后盖好盒盖 ,称质量m s,准确至 0.01g。 ④含水率计算公式： w=（m- m s）/ m s×100% 本试验须进行二次平行测定，取两次平行试验的平均值作为含水率，允许平行差应符合规定。2．简述密度测定（环刀法）的步骤 ①按工程需要取原状土或制备所需状态的扰动土样，整平两端，环刀内壁涂一薄层凡士林， 刀口向下放在土样上。 ②用修土刀将土样上部削成略大于环刀直径的土柱，然后将环刀垂直下压，边压边削，至土 样伸出环刀上部为止。削去两端余土，使与环刀口面齐平，并用剩余土样测定含水率。 ③擦净环刀外壁，称环刀与土合质量，准确至0.1g。 ④结果整理湿密度 p=（m1 2 1 2 ﹣m ）/V.其中 m 为土样质量 , m 为剩余土样质量 , V 为环刀容积 . 干密度 p d=p/(1+ w) 其中 w 为含水率 (%). 本试验须进行两次平行测定 , 取其算术平均值，其平行差不得大于0.03 g /㎝3
3测定土的液塑限的试验步骤 (1)取有代表性的天然含水率或风干土样进行试验.如土中含有大于㎜的土粒或杂物时,应将风干土样用带橡皮头的研杵研碎或用木棒在橡皮板上压碎 ,过㎜的筛 .取代表性土样 200 g,分开放入三个盛土皿中，加不同数量的蒸馏水，使土样的含水率分别控制在液限（ a 点）、略大于塑限（ c 点）和二者的中间状态（ b 点）附近。用调土刀调匀，密封放置 18h 以上。将制备 好的土样充分搅拌均匀，分层装入盛土杯中 ,试杯装满后，刮成与杯边齐平。给圆锥仪锥尖涂少许凡士林，将装好土样的试杯放在联合测定仪上，使锥尖与土样表面刚好接触，然后按动 落锥开关，测记经过 5S 锥的入土深度 h。去掉锥尖入土处的凡士林，测盛土杯中土的含水率W。重复上述步骤，对已制备的其他两个含水率的土样进行测试。 （2）结果整理。在二级双对数坐标纸上，以含水率W 为横坐标，锥入深度h 为纵坐标，点绘 a、b、c 三点含水率的h-w 图，连此三点，应呈一条直线。如三点不在同一直线上，要通 过 a 点与 b、c 两点连成两条直线，根据液限（ a 点含水率）在 h-w1图上查得 hρ，以此 hρ在 h-w 图上的 ab 及 ac 两直线上求出相应的两个含水率，当两个含水率的差值小于 2%时，以该两点含水率的平均值与a 值连成一直线。当两个含水率差值大于2%时，应重做试验。在h-w 图上，在含水率与圆锥下沉深度的关系图上查得下沉深度为 17mm 对应的含水率为液限，查 得下沉深度为 10mm 对应的含水率为 10mm 液限，查得下沉深度为 2mm 对应的含水率为塑 限，取值以百分数表示，准确至 %
试验一土壤含水量的测定
实验一土壤含水量的测定 一、测定意义 严格地讲，土壤含水量应称作土壤含水率，因其所指的是相对于土壤一定质量或容积个的水量分数或百分比，而不是土壤所含的绝对水量。 土壤含水量的多少，直接影响土壤的固、液、气三相比，以及土壤的适耕性和作物的生长发育。因此在农业生产中，需要经常了解田间土壤含水量，以便适时灌溉或排水，保证作物生长对水分的需要，并利用耕作予以调控．达到高产丰收的目的。 二、方法选择的依据 土壤含水量目前常用的测定方法有：烘干法、中子法、γ射线法和TDR法(又称时域反射仪法)。其中后二种方法需要待别的仪器，有的还需—定的防护条件，这里不再作详细介绍，只介绍较为简便的烘干法、酒精燃烧法和野外测定法。 三、土壤含水量(自然含水量)的测定 （一）实验室烘干法测定 烘干法的优点是简单、直观，缺点是采样会干扰田间土壤水的连续性，取样后在田间留下的取样孔(尽管可埂实)，会切断作物的某些根并影响土地水分的运动。 烘干法的另一个缺点是代表性差。田间取样的变异系数为l0％或更大，造成这么大的变异，主要是由于土壤水在团间分布不均匀所造成的。影响土壤水在田间分布不均匀的因素主要有土塌质地、结构以及不同作物根系的吸水作用和植冠对降雨的截留等。 尽管如此，烘干法还是被看成测定土壤水含量的标准方法。为避免取样误差，最好按上坟基质特征如土地质地和结构分层取样．而不是按固定间隔深度采样。 1．方法原理 土壤中所含的水分在105-110℃条件下能汽化，变成水蒸汽而脱离土壤。 2．仪器设备 烘箱、铝盒、取土钻、台秤。 3．操作步陈 (1)将铝盒擦净，烘干冷却，称重(可用感量0.1g台秤)。 (2)田间取土15-20g装入已知重量的铝盒中，到室内称重，记录土样的湿质量m t，置于105-110℃烘箱中6—8h至恒重，然后测定烘干土样，记录土样的干质量m s。 4．结果计算 (2)根据公式θm=m w／m s×100％，计算土样含水量，其中：m w= m t-m s，θm表示土样的质量含水率，习惯上又称为质量含水量。 如果知道取样点的容重ρb，则可求得土壤含水量的另一种表示形式——容积含水量θv： θv＝θm·ρb 在粘粒或有机质含量高的土壤中，烘箱中的水分散失量随烘箱温度的升高而增大，因此烘箱温度必须保持在100-110℃范围内。
土壤含水量的测定实验报告书
1. 实验二 土壤含水量的测 定 （烘干法与酒精燃烧法） 一、目的意义 进行土壤含水量的测定有两个目的：一是为了解田间土壤的实际含水情况，以便及时进行播种、灌排、保墒措施，以保证作物的正常生长；或联系作物长相长势及耕作栽培措施，总结丰产的水肥条件。二是风干土样水分的测定，是各项分析结果计算的基础。 土壤含水量的测定方法很多，如烘干法、酒精燃烧法和中子测量法等，其中烘干法是目前国际上土壤水分测定的标准方法，虽然需要采集土样，并且干燥时间较长但是因为它比较准确，且便于大批测定，故为常用的方法。 二、土壤自然含水量的测定 土壤自然含水量是指田间土壤中实际的含水量，它随时在变化之中，不是一个常数。土壤自然含水量测定的方法，介绍烘干法和酒精燃烧法。 （一）烘干法 1．方法原理 将土壤样品放在105℃±2℃的烘箱中烘至恒重，求出土壤失水重量占烘干重量的百分数。在此温度下，包括吸湿水（土粒表面从空气中吸取活动力强的水汽分子而成的一种水分）在内的所有水分烘掉，而一般土壤有机质不致分解。 2．操作步骤 （1）将铝盒擦净，烘干冷却，在1/100天平上称重，并记下铝盒号码（A ）。 （2）在田间取有代表性的土样（0~20cm ）20g 左右，迅速装入铝盒中，盖好盒盖，带回室内（注意铝盒不可倒置，以免样品撒落），在天平上称重（B ），每个样品至少重复测3份。 （3）将打开盖子的铝盒（盖子放在铝盒旁侧或盖子平放在盒下），放人105℃±2℃的恒温箱中烘6~8小时。 （4）待烘箱温度下降至50℃左右时，盖好盖子，置铝盒于干燥器中30分钟左右，冷却至室温，称重（C ），如无干燥器，亦可将盖好的铝盒放在磁盘或木盘中，待至不烫手时称重。 （5）然后，启开盒盖，再烘4小时，冷却后称重，一直到前后两次称重相差不超过1%时为止（C ）。 3．结果计算 土壤含水量（%）= 100A C C B ?-- 式中：A — 铝盒重（g ） B — 铝盒加湿土重（g ） C — 铝盒加烘干土重（g ）
最新1土的含水率烘干法的试验步骤
1土的含水率烘干法的试验步骤
1土的含水率烘干法的试验步骤: 答:①取具有代表性试样,细粒土15~30 g,砂类土.有机土50 g，砂砾石为1~2㎏放入称量盒内,立即盖好盒盖,称取湿土质量m,准确至0.01 g. ②揭开盒盖,将试样和盒放入烘箱内,在温度105~110℃恒温下烘干.烘干时间对细粒土不得少于8h,对砂类土不得少于6 h.对含有机质超过5%的土,应将温度控制在65~70℃,的恒温下 烘干,干燥12~15 h为好. ③将烘干后的试样和盒取出,放入干燥器内冷却(一般只需0.5~1h).冷却后盖好盒盖,称质量m s,准确至0.01g。 ④含水率计算公式：w=（m- m s）/ m s×100% 本试验须进行二次平行测定，取两次平行试验的平均值作为含水率，允许平行差应符合规定。 2．简述密度测定（环刀法）的步骤 ①按工程需要取原状土或制备所需状态的扰动土样，整平两端，环刀内壁涂一薄层凡士 林，刀口向下放在土样上。 ②用修土刀将土样上部削成略大于环刀直径的土柱，然后将环刀垂直下压，边压边削，至 土样伸出环刀上部为止。削去两端余土，使与环刀口面齐平，并用剩余土样测定含水率。 ③擦净环刀外壁，称环刀与土合质量，准确至0.1g。 ④结果整理湿密度p=（m1﹣m2）/V.其中m1为土样质量, m2为剩余土样质量, V为环刀容积. 干密度p d=p/(1+0.01 w) 其中w为含水率(%). 本试验须进行两次平行测定,取其算术平均值，其平行差不得大于0.03 g /㎝3
3测定土的液塑限的试验步骤 (1)取有代表性的天然含水率或风干土样进行试验.如土中含有大于0.5㎜的土粒或杂物时,应将风干土样用带橡皮头的研杵研碎或用木棒在橡皮板上压碎,过0.5㎜的筛.取代表性土样200 g,分开放入三个盛土皿中，加不同数量的蒸馏水，使土样的含水率分别控制在液限（a 点）、略大于塑限（c点）和二者的中间状态（b点）附近。用调土刀调匀，密封放置18h 以上。将制备好的土样充分搅拌均匀，分层装入盛土杯中,试杯装满后，刮成与杯边齐平。给圆锥仪锥尖涂少许凡士林，将装好土样的试杯放在联合测定仪上，使锥尖与土样表面刚好接触，然后按动落锥开关，测记经过5S锥的入土深度h。去掉锥尖入土处的凡士林，测盛土杯中土的含水率W。重复上述步骤，对已制备的其他两个含水率的土样进行测试。（2）结果整理。在二级双对数坐标纸上，以含水率W为横坐标，锥入深度h为纵坐标，点绘a、b、c三点含水率的h-w图，连此三点，应呈一条直线。如三点不在同一直线上，要通过a点与b、c两点连成两条直线，根据液限（a点含水率）在h-w1图上查得hρ，以此hρ在h-w图上的ab及ac两直线上求出相应的两个含水率，当两个含水率的差值小于2%时，以该两点含水率的平均值与a值连成一直线。当两个含水率差值大于2%时，应重做试验。在h-w图上，在含水率与圆锥下沉深度的关系图上查得下沉深度为17mm对应的含水率为液限，查得下沉深度为10mm对应的含水率为10mm液限，查得下沉深度为2mm对应的含水率为塑限，取值以百分数表示，准确至0.1%
