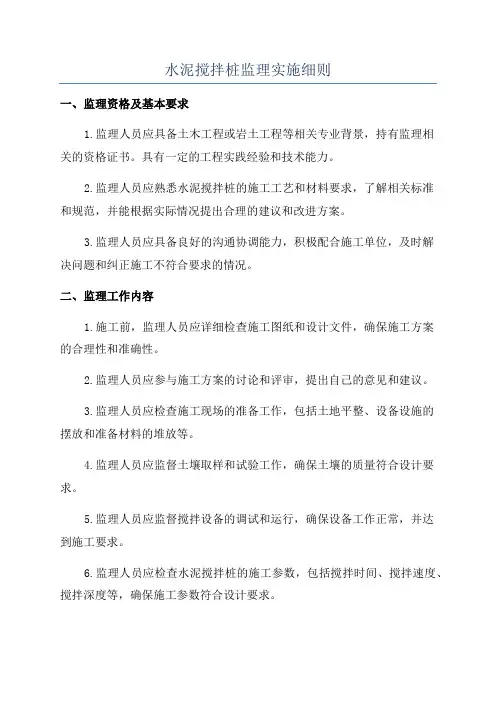

水泥搅拌桩施工监理实施细则

根据总监办下达的《水泥搅拌桩施工管理办法》的通知内容，为了更好的对工程质量进行有效的控制，充分发挥监理的监督和管理的作用，特制定本细则。

1总则

沿海高速沧州段新建工程项目中，大部分软土地基处理采用水泥搅拌桩进行加固处理。水泥搅拌桩是利用水泥或水泥系材料为固化剂，通过特制的深层搅拌机械，在地基深处就地将原位土和固化剂强制搅拌，形成水泥土圆柱体。由于固化剂和土之间产生一系列物理化学反应，使圆柱桩体具有一定的强度，桩体周围的土得到部分改善，组成具有整体性、水稳性和一定强度的复合地基，从而提高地基承载力，减少地基不均匀沉降，达到加固地基的目的。

2施工前的准备工作

水泥搅拌桩施工的场地，事先回填整平到设计高程，清除杂物，查明施工段落上空和地下有无管线。若有，承包人应提前向监理组和建管处汇报，以便及时妥善解决。

2．1机械设备要求

2.1.1水泥搅拌桩机必须采用专用水泥搅拌桩机，钻头应为双十字钻头。输送管长度一般不大于60m，摆放平顺，管道最大长度不得大于70m，接头最多不超过两个。机械动力应大于45kw 以上，钻头叶片三层，每层两片，上下间距为30cm 水平刀片与水平夹角为30℃，每片叶片宽10cm：钻头的直径磨损不得大于2cm

2.1.2每台水泥搅拌桩必须配备能够自动记录、打印处理深度，单位长度水泥浆用量，复搅深度、水泥浆比重的电脑记录装置，即能打印每根桩施工过程中钻头每次下钻深度及提高高度的全过程记录和水泥浆浆量、水泥浆用量曲线图和水泥浆比重，所有数据必须实时打印。

2.1.3所有的电流表、电压表合和电脑计量装置以及泥浆泵压力表等装置必须经过计量部门的标定认可，关键设备上计量部门的签封应完整，每台设备必须经监理人员现场试桩后由驻地监理组统一发放进场设备准许证方可使用。

2.1.4对检查合格的机组进行编号、挂牌，要表明钻机的编号、机长、质检员、技术员等相关内容。

2.1.5施工前丈量钻杆的长度，并标上显著的标志，以便掌握钻杆钻入深度、复搅深度、保证设计桩长

2.2进场材料的要求

2.2.1水泥采用矿渣硅酸盐水泥PS·A32.5，应对厂家进行考察、了解。材料应符合设计要求与技术规范的标准，供应量应能满足施工进度要求。

2.2.2建立进场水泥批次、数量、出厂日期、检验批复文件的编号、现场存放地点以及相应所使用的施工路段的原材料台帐制度，要求现场监理签字确认。

2.2.3进场水泥要按规范要求存放和保管，要防潮、防雨，对受潮、结块的严禁使用。

2.2.4建立各桩机的施工记录台帐，并随时检查及时签证，其统计数据用以对实际用量进行总量核对。

2.3测量放样

根据事前经监理组批准的桩位布置图，准确放样，并用木桩或竹签标示桩位，杜绝边施工边放样，桩位必须经监理组测量工程师认可。

2.4现场工艺性试桩

2.4.1为确定各种技术参数，按首件工程认可制要求进行工艺性试桩，施工参数包括输浆走浆的时间、停浆时间、搅拌轴下钻提钻的速度（档位）电流值以及到达硬质层时电流突变的位置等；各项技术参数参考值如下：

下钻速度，参考值V=1.2-1.5m/min

提钻速度，参考值V=1.6-1.8m/min

搅拌速度，参考值V=30-50r/min

喷浆时管道压力，参考值0.4MPa

2.4.2试桩时必须在监理人员的监督下进行，试桩成功后承包人必须对试桩进行总结，并对质量进行综合评价，监理组对其施工工艺提出复评意见，总监提出终评意见，并形成首件工程总结报告，并将取得的施工工艺参数挂牌标明在施工现场以便执行检查。

3施工操作要点

3.1施工场地要求整平到整平高程，必须清除地面以下的一切障碍物（包括石块、树根、垃圾等），对水塘地段应排水清淤，清淤后再回填粘性土（不得回填杂土）至整平高程

3.2钻孔前准确测放轴线和桩位，并用竹签或木桩标定，桩位布置与设计图误差不得大于5cm。

3.3严格控制钻孔下钻深度，喷浆高程及停浆面，确保桩长和喷浆量达到规定要求，水泥损耗不得大于1%。

3.4为确保搅拌桩的垂直度，应注意起吊设备的平整度和导向架对地面的垂直度，一般应使垂直度偏差不超过1.5%。

4、施工过程控制

4.1对承包人自检体系、质保措施的检查

4.1.1检查施工工艺流程是否满足设计图纸和施工规范的要求，特别是注意打设深度和水泥用量的控制方法是否满足设计要求

4.1.2检查承包人的自检体系，必须保证每台桩机、任何施工时间都至少有一名自检员在场，做好施工质量控制和施工记录

4.1.3检查承包人的质量保证措施的落实，包括对进场材料的检查制度，保证现场施工质量控制，施工记录真实、及时、规范的制度，以及配合现场监理人员实施旁站监理的制度

4.2对承包人施工工艺的检查

4.2.1定位

桩机到达指定桩位后对中，当地面起伏不平时，应调整桩机身，使设备保持水平搅拌轴呈竖直状态防止桩体倾斜；

4.2.2搅拌下沉

下钻时，喷浆口到达地面线电脑开始计数，此时操作人员应通知质检人员和现场监理，对起点进行确认。确认后即可下钻，搅拌轴下沉过程中速度可由电流表的电流控制，工作电流不应大于额定的电流值，在正常工作时的电流值几乎为定值，当电流值突变时说明已钻到硬质层，再继续下钻50cm作为最后的桩长；

4.2.3浆液的制备与输送。

按要求配置水泥浆，严格控制水泥浆的比重，对每盘浆体进行抽检，检测合格的水泥浆方可泵送，压力控制为0.4Mpa；水泥浆拌和时间不得少于3分钟，制备好的水泥浆不得离析、沉淀，水泥浆存放时间不得大于2小时，否则应予废弃。已制备好的水泥浆在倒入浆池时，应加筛过滤，以免浆内结块。

4.2.4喷浆搅拌提升。

搅拌轴下钻到设计深度后，开启灰浆泵，按先前确定的速度（档位）均匀的边喷浆边提升；为了保证桩的完整性，应严格控制喷浆停浆时间，开钻后要连续作业，严禁在尚未喷浆的情况下进行提钻作业。为了保证桩体浆体的均匀性，水泥搅拌桩下钻时不宜喷浆。

4.2.5重复搅拌

搅拌轴提升至设计顶标高时，关闭灰浆泵，集料斗中的水泥浆应正好用完。为使软土和水泥浆搅拌更加均匀，必须再次将搅拌轴边旋转边沉入土中至设计深度后，再将搅拌轴提升出地面；

4.2.6清理移位

在喷浆结束搅拌轴提出地面后将粘附在搅拌头上的泥土清洗干净，然后移位。当被加固的土质很差，搅拌机一次喷浆不能满足设计要求时，常采用两次喷浆在复搅时补足浆量，然后进行下一根桩的施工；

4.2.7填写施工记录

施工记录可反映每根桩施工全过程的真实情况，应按照规范规定的内容填写，凡是需要了解的施工问题，都应从施工记录上找到答案。

4.3施工现场管理

水泥搅拌桩属隐蔽工程，其质量控制应贯穿于施工全过程，故施工过程中，经理部质检员及技术人员要参与各环节的管理，监理组实行全过程旁站。现场监理人员做好现场监理记录，并检查承包人施工管理人员和施工质检人员是否能跟班管理和及时处理问题，若未能落实质保措施，要责令整改直至下达停止该施工队伍的施工。

4.3.1为保证桩端施工质量，当浆体到达喷浆口后，应喷浆30s,再均匀搅拌提升，距离地面一米时减慢提升速度，距离地面25cm的位置停止喷浆但应注意停留几秒钟的时间，保证桩头施工质量；

4.3.2严格控制下钻深度、喷浆高程及停浆面，确保桩长和喷浆量达到规定要求。

4.3.2水泥搅拌桩要穿透软土层到达强度相对较高的持力层，并深入土层50cm，持力层深度除根据地质资料外，还应根据钻进电流表的读数来确定，当钻杆钻进时电流表的读数明显上升，说明已进入硬土层，如能持续50cm以上，则说明已进入持力层。如实际桩长与设计桩长不符时，应遵循以下原则：a如达到设计桩长软土层仍未穿透时，应继续钻进，直至深入持力层50cm为止

b如未达到设计桩长在已探明已钻至硬土层的情况下，至少应深入持力层50cm

c凡是施工桩长与设计桩长不符时，分析原因及时汇报，经现场监理签任，经驻地办报总监办认可；如出现大面积桩长不符时，应立即停止施工，报建管处及设计院进行设计变更。

4.3.3复搅必须达到全桩长

4.3.4对输浆管要经常检查，不得漏浆，其直径以49~53mm 为宜

4.3.5进场施工的每台钻机都必须试桩，以确认每台钻机的工艺，性能达不到要求的必须清除出场。

4.3.6水泥浆从拌和机倒入储浆桶时，需过滤、清除杂物。储浆桶容量要适当，既不会造成浆体不足而断桩，又能避免多余浆体留在桶内造成浪费；

4.3.7施工时因故停浆，要及时记录中断深度，如停机超过3h，为防止浆体结硬堵管，应尽快对输浆管路进行清洗；在12h 内采取补喷处理措施，必须将搅拌轴下沉至停浆点以下1.0m，等恢复供浆再喷浆提升。并将补喷情况填报于施工记录内，超过12h的应采取补桩措施

4.3.8采用水泥搅拌桩处理的小型构造物路段，承包人施工前需将原地面整平至整平高程，整平高程应高于基础底标高50cm，带施工结束后，需经检测达到良好以上才能挖至桩顶标高，然后施工构造物基础。开挖基孔时，基底标高以上50cm,用人工开挖，以防断桩；

4.4质量检查及验收

4.4.1质量检查

a.施工过程中必须随时检查喷浆量、桩长、复搅长度以及是否进入持力层及施工过程中有无异常现象，记录处理方法以及措施。

b.水泥搅拌桩成桩七天后，由承包人（现场监理、驻地监理组、业主质检人员到场）进行开挖自检，观察桩体成型情况及搅拌均匀程度，测量成桩直径，并如实做好记录，并采用轻便触探仪检查桩的质量，根据击数用对比法判定桩身强度，抽检频率2%，如发现凝体不良现象等情况，应及时报废补桩。

c.成桩28天后由现场监理工程师（驻地办及总监办到场地随机指定，要桩体上部桩顶以下0.5cm，1.0cm，1.5cm）截取整段桩体并分成三段进行桩的无侧限抗压强试验，28天的无侧限抗压强度≥1.5Mpa。

d.在以上检查合格的前提下，由建管处指定的检测单位组织进行全身的钻芯及标贯试验，抽查频率为2‰，主要检查：是否贯穿软土层桩身的长度，喷浆量是否达到设计要求，桩身成型情况，水泥土搅拌均匀程度、桩身的强度。抽查中如出现实际施工长度与设计长度不符的桩，并以此数据作为计量的一个依据。

4.4.2水泥搅拌桩质量检验标准

水泥搅拌桩施工质量允许偏差符合下表要求，质量检验合格后监理工程师应填写水泥搅拌桩现场质量检验报告单

C－1－6）表

4.4.3工程验收段落施工结束后，应对完成的水泥搅拌桩进行检测。检测的内容：外观成型，桩距、桩径桩数。并报建管处检测中心进行抽查。

5试验

5.1水泥试验、外加剂试验、水泥土配合比试验

5.2钻芯取样，检测频率为2‰

6监理日记应记录的内容

施工日期、施工段落、桩距、桩径、桩长、水泥台账的记录等

7水泥搅拌桩施工及监理用表

7.1中间检验申请单

7.2工程报验单

7.3浆体搅拌桩现场质量检验报告单

7.4水泥搅拌桩成桩现场开挖目测情况记录表

7.5水泥搅拌桩的强度质量检测结果汇总表

7.6水泥搅拌桩施工原始记录

7.7水泥用量台账

7.8水泥搅拌桩桩位平面图

7.9水泥搅拌桩施工电脑记录资料
