低压配电柜规格型号介绍(终审稿)

低压配电柜规格型号介

绍

公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]

低压配电柜规格型号

【GGD】：91年开发，固定接线低压配电柜，分

GGD1\GGD2\GGD3，分段电流能力不同；

【GCK】：低压抽出式开关柜，配电、电机控制用，主母线达3150A，垂直母线600A；

【GCS】：低压抽出式开关柜，96年开发，S表示【森源】系统，类似GCK，主母线达4000A，垂直母线规格为1000A，性能好于GCK；

【MNS】：低压抽出式开关柜，配电、控制用，主母线达5000A，垂直母线标准1000A，双母线可达到2000A，性能好于GCS；

【DOMINO】：LK公司产品，低压抽出式开关柜，我用过的该柜型垂直母线有2500A，柜体结构、插接器件比前面的抽出式柜体好些，但抽屉结构稍逊色；

【YDS】：主要与ABB低压产品配套，性能好，价格高，工业上多些。

GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜

GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心

GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统

GCK、GCS、MNS是低压抽出式开关柜；

GGD、GDH、PGL是低压固定式开关柜；

XZW综合配电箱；

ZBW箱式变电站；

XL、GXL低压配电柜、建筑工地箱；

JXF电器控制箱；

PZ20、PZ30系列终端照明配电箱；

PZ40、XDD（R）电表计量箱

GGD是低压固定开关柜；

PGL是低压固定开关柜；

GCS是低压抽出式开关柜；

DOMINO（多米诺）是模块组合式低压开关柜；

GCK是低压抽出式开关柜；

MNS是低压抽出式开关柜。

GGD/M/J①②③

G－交流低压配电柜

G－电器元件固定安装，固定接线

D/M/J－D：电力用柜 M：面板操作 J：静电电容器

①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA

②－主电路方案代号

③－辅助电路方案代号

PGL □—□

P－低压开启式配电柜

G－电器元件固定安装，固定接线

L－动力用

前面□－设计序号

后面□－主电路方案号

PGL1型为15KA（有效值），PGL2型为30KA（有效值）；现在PGL已基本不用了，动力大部分采用GGD了。

配电箱型号及规格

配电箱规格及参数 GCK、GCS、MNS是低压抽出式开关柜； GGD、GDH、PGL是低压固定式开关柜； XZW综合配电箱； ZBW箱式变电站； XL、GXL低压配电柜、建筑工地箱； JXF电器控制箱； PZ20、PZ30系列终端照明配电箱； PZ40、XDD（R）电表计量箱 PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释： (1)PXT明装配电箱，暗装加（R） (2)K有如表1的系列配线方式 (3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。 (4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入 (5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路 (6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30 表1：序号汉语拼音字头中文解释装配图号电气原理图号 1 JL 计量箱PXT01 PXT01 dq系列

2 CZ 插座箱PXT02 PXT02 dq系列 3 ZM 照明箱PXT03 PXT03 dq系列 4 DL 动力箱PXT04 PXT04 dq系列 5 JC 计量插座箱PXT05 PXT05 dq系列 6 JZ 计量照明箱PXT06 PXT06 dq系列 7 JD 计量动力箱PXT07 PXT07 dq系列 8 ZC 照明插座箱PXT08 PXT08 dq系列 9 DC 动力插座箱PXT09 PXT09 dq系列 10 DZ 动力照明箱PXT10 PXT10 dq系列 11 HH 混合功能箱PXT11 PXT11 dq系列 12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH 高压计量柜AM 高压配电柜AA 高压电容柜AJ 低压电力配电箱柜AP 低压照明配电箱柜AL 应急电力配电箱柜APE 应急照明配电箱柜ALE 低压负荷开关箱柜AF

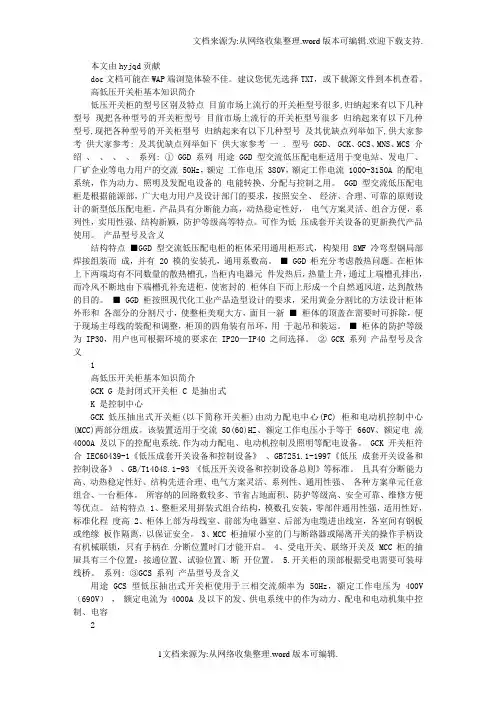

高低压配电柜知识简介
