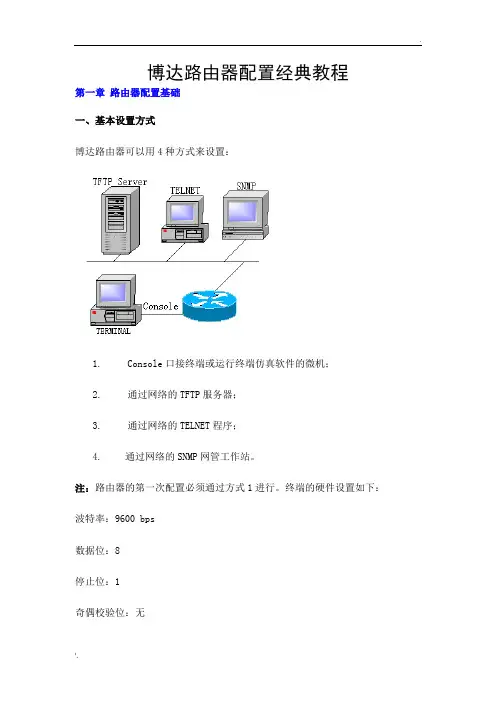

博达路由器配置经典教程
博达路由器配置经典教程
第一章路由器配置基础
一、基本设置方式
博达路由器可以用4种方式来设置：
1. Console口接终端或运行终端仿真软件的微机；
2. 通过网络的TFTP服务器；
3. 通过网络的TELNET程序；
4. 通过网络的SNMP网管工作站。
注：路由器的第一次配置必须通过方式1进行。终端的硬件设置如下：波特率：9600 bps
数据位：8
停止位：1
奇偶校验位：无
二、命令状态
1. bdcom*
路由器处于用户态。在此状态下，用户可检查路由器的连接状态，并可访问其它网络和主机，但不能看到或更改路由器的配置内容。
2. bdcom#
在bdcom*提示符下键入enter，路由器进入管理态。用户除拥有用户态的功能外，还能看到路由器的配置内容，并利用trace等工具跟踪、调试路由器及线路，但不能更改路由器的配置。
3. bdcom_config#
在管理态提示符下键入config，出现提示符bdcom_config#，此时路由器进入全局配置态，在此状态下可配置路由器的全局参数、显示各项参数等。
4. bdcom_config_e0#；bdcom_config_c0#；bdcom_config_access#；…..
路由器进入局部配置态，在此状态下可配置路由器该端口下的局部参数。
5. monitor>
在开机或重起，路由器检测内存时，键入“aaa”，就可以进入系统监控态，这时路由器不能完成正常的功能，只能进行软件升级、检查路由器的系统内存、上下传配置及清除超级用户口令。注：此状态只适用于console口。
三、符号说明
1. 功能字段
为了便于识别，凡是“功能”一栏标记“#”符号的命令属于管理态的命令，标记“&”符号的属于局部配置态命令，标记“&#”符号的属于“#”提示符下的命令（属于管理态、配置态和局部配置态），未加标记的属于全局配置态命令。
2. 命令行字段
路由器的命令关键字用粗体标识，斜体未加粗的字符为用户输入的参数。
[I—J] 从I到J中任取一位{ } 括号内的参数必须指定
[ ] 此部分参数可选| or / 竖线两边参数任选一个
四、常用命令
1. 帮助
在操作过程中，无论任何状态和位置，都可以键入“”得到系统的帮助。
2. 更改显示方式
键入chinese设置显示方式为中文；键入english设置显示方式为英文。
3. 显示命令
功能命令
查看版本信息#show version
显示当前运行配置show running
显示存储配置show config
显示端口信息&#show e0/s X/a X/bri0
显示路由表信息&#show route
显示每模块和端口的统计信息&#show statistics XXXX
4. 改变命令状态
功能命令
进入用户态敲任意键
进入管理态enter
进入配置态config
进入端口配置状态e0/s[0-2]/a[0-15]/bri0/c0/vty
退出当前状态，返回前一级quit
5. 软件及配置的升级与备份
功能命令
更新软件tftp download 10.1.1.1 software-image
备份配置信息tftp upload 10.1.1.1 configuration
更新配置信息tftp download 10.1.1.1 configuration
注：假设TFTP服务器的IP地址为10.1.1.1；
第二章网络协议（一）
一、终端方式
博达路由器可作为终端接入设备。各种终端联接路由器的同异步串口，使用TEL NET到中心服务器，实现相应的应用。
1. 端口配置命令
功能命令
设置TELNET脚本telnet_script add脚本名"username:" 用户名
"password:" 口令
设置命令别名cmd_alias add commandname command [–s脚
本名]
封装协议&encapsulate none
auto_command commandname
设置终端自动执行命
令&
显示端口状态show s[0-2]/a[0-15]
以下显示端口的状态：
DTR DSR CTS RTS CD
UP UP UP UP UP
[协议] 无[状态] 有效[速率] 9600bps
[数据位] 8 [停止位] 1 [流量控制] XON/XOFF [奇偶校验] 无校验2. 举例
本例为终端联入路由器后，自动登录到服务器，且其的用户名和密码自动确认。配置如下：（假设SERVER的IP地址为10.1.1.1）
telnet_script add tel_scr "name:" bdcom "word:" aaaaa
cmd_alias add cmd_telnet telnet 10.1.1.1 -s tel_scr
a0
encapsulate none
auto_command cmd_telnet
quit
二、HDLC
高级数据链路控制规程（HDLC）是国际标准化组织（ISO）开发的面向比特的同步通信规程（面向比特的含义是指它可以传输任意比特组合的信息）。HDLC协议一般用于DDN或ISDN线路，该协议具有简单高效的特点。
1. 端口配置命令
功能命令
封装HDLC协议&encapsulate hdlc
指定本端口时钟方式&clock {internal | external}
设置DCE端线速度&speed line_rate
设置映射表&map add ip_address [broadcast]1
显示端口状态&show s[0-2]
注：1、broadcast选项允许在此网络上传输路由广播信息。
以下是显示HDLC同步串口状态的例子：
bdcom#show s1
串行口S1:
DTR DSR CTS RTS CD
UP UP UP UP UP
[协议] HDLC [状态] 有效[协议状态] UP [连接方式] 专线[时钟源] 外时钟
[速率] 64kbps [Mtu] 1500 [Metric] 1 [TCP/IP报头压缩] 禁止
ip 掩码举例
路由器routeA和routeB的S0口封装HDLC协议。
配置如下：
routeA（DTE端）
s0
encapsulate hdlc
ip add
map add
quit
routeB（DCE端）
s0
encapsulate hdlc
ip add
clock internal
map add
quit
第二章网络协议（二）
三、PPP
PPP（Point-to-Point Protocol）协议是提供在点到点链路上承载网络层数据包的一种链路层协议。PPP定义了一整套的协议包括链路控制协议（LCP）、网络层控制协议（NCP）和验证协议（PAP和CHAP）。PPP由于能够提供用户验证、易于扩充和支持同异步而获得较广泛的应用。
PPP协议包含了对通信双方身份认证的安全性协议PAP(Password Authentication Protocol)与CHAP(Challenge Handshake Authentication Protocol)（参考RFC133 4），每个路由器通过名字来识别用户，可以防止未经授权的访问。
PPP可通过配置回拨功能来提高系统安全性，但其必须与PAP或CHAP认证同时使用以获取远端身份。
1. 端口配置命令
注：1、broadcast选项允许在此网络上传输路由广播信息。
2、有些异步MODEM（如TAINET）不支持ATZ命令，需将初始化脚本中
的ATZ改为AT命令。
下面是串口S0封装为PPP协议的状态：
串行口S0:
DTR DSR CTS RTS CD
UP UP UP UP DOWN
[协议] PPP(异步) [状态] 有效[协议状态] DOWN
[速率] 115kbps [Mtu] 1500 [Metric] 1
[连接方式] 拨号线
[数据位] 8 [停止位] 1 [流量控制] CTS/RTS [奇偶校验] 无校验[空闲时间] 120秒[Modem复位时间] 5秒
[Modem出入许可] in&out [拨号方式] normal
[Modem脚本] default
LCP Listening -- waiting for remote host to attempt open
MRU ACCM AP PFC ACFC CALLBACK Magic MRRU
Local: 1500 0x000a0000 None Yes Yes *No 0x0119c6df *1 520
Remote: 1500 0xffffffff None No No *No unused*1520 PAP Closed
Message: ''
CHAP Closed
Message: ''
IPCP Listening -- waiting for remote host to attempt open
本地IP 地址: 0.0.0.0 远端IP 地址: In TCP/IP 报头压缩启用: slots = 16, flag = 0x00
ip 掩码phone_no 0)
2. 举例
路由器routeA和routeB的S0口封装PPP协议，采用CHAP做认证，并支持回拨功能。在routeA和routeB中分别建立一个用户，用户名为对方路由器名，其密码必须一致。routerA接了一个TAINET调制解调器，因而需将MODEM脚本进行更改。
设置如下：
路由器A：
nodename routeA
dial_script add def_tainet ABORT ERROR ABORT BUSY ABORT "NO DIALTONE" ABO RT "NO ANSWER" ABORT "NO CARRIER" "" AT OK ATL1M1&C1&D2 OK TIME OUT 45 "ATDT \T" CONNECT
dial_script add init_tainet ABORT ERROR "" AT OK ATL1M1&C1&D2&S0S0=1 OK
s0
encapsulate ppp
ip add
map add 1234
line dial
init init_tainet
modem_script def_tainet
ppp callback accept
ppp authentication chap
quit
user add routeB password bbb user add routeB callback dialstring
路由器B：
nodename routeB
s0
encapsulate ppp
ip add
map add 8765
line dial
ppp authentication chap
ppp callback request
quit
user add routeA password bbb
3. 拨入服务器
配置如下：ippool add server 20
a0
encapsulate ppp
ip add
line dial
ppp authentication chap
ppp chap user bdcom
ppp ipcp pool server quit
a1
encapsulate ppp
ip add
line dial
ppp authentication chap ppp chap user bdcom ppp ipcp pool server quit
a2
encapsulate ppp
ip add
line dial
ppp authentication chap ppp chap user bdcom ppp ipcp pool server
quit
………
a16
encapsulate ppp
ip add
line dial
ppp authentication chap
ppp chap user bdcom
ppp ipcp pool server
quit
user add dial password aaaa
4. Radius认证
功能命令
设置登录认证方式aaa authentication login add bdcom radius 指定PPP认证方式&ppp authentication {chap|pap} bdcom 设置共享密钥radius key key11
指定RADIUS服务器radius server add ip_address
注：1、RADIUS服务器与路由器的共享密钥必须完全相同。
举例如下：RADIUS服务器地址为mid
aaa authentication login add bdcom radius
ippool add dch 100
e0
ip add quit
s0
encapsulate ppp
ip add line dial
ppp authentication pap bdcom
ppp ipcp pool dch
quit
radius key key1
radius server add
第二章网络协议（三）
四、
协议按照OSI参考模型的结构，定义了从物理层到分组层一共三层的内容。第三层（分组层）规程描述了分组层所使用分组的格式和两个三层实体之间进行分组交换的规程；第二层（链路层）规程也叫做平衡型链路访路规程（LAPB，Link A ccess Procedure，Balanced），LAPB定义了DTE与DCE之间交互的帧的格式和
规程；第一层（物理层）则定义了DTE与DCE之间进行连接时的一些物理电气特性。
我们将协议为两台通信的DTE之间建立的连接称为虚电路。虚电路分为永久虚电路（PVC，Permanent Virtual Circuit）和交换虚电路（SVC，Switched Virtual Cir cuit）两种，顾名思义，PVC用于两端之间频繁的、流量稳定的数据传输，而突发性的数据传输多用SVC。一旦在一对DTE之间建立一条虚电路，这条虚电路便被赋于一个唯一的虚电路号，当其中的一台DTE要向另一台DTE发送一个分组时，它便给这个分组标上号（虚电路号）交给DCE设备，DCE就是根据分组所携带的这个号来决定如何在交换网内部交换这个数据分组，使其正确到达目的地。第二层（LAPB）在DTE/DCE之间建立的一条链路被第3层复用，最终呈现给用户的是可以使用的若干条虚电路。
BDCOM路由器即可作为DTE设备，也可为DCE设备，且具有X25交换功能。1. 端口配置命令
功能命令
封装X25协议&encapsulate x25
指定本端口时钟方式&clock {internal | external}
设置X25层接口&x25 interface {dce|dte}
设置地址&x25 address X121_address
指定虚电路总数&x25 htc vc_number
指定PVC数&x25 pvc vc_number
设置X25映射表&map {add|del} ip_address {svc|pvc}vc_no
[broadcast]1
设置PPP/X25&x28ip ppp [sub_interface_number]
显示端口状态&#show s[0-2]
显示X25虚电路状态&#show x25
设置X28参数X28
设置PPP参数ppp {auth|ipcp|callback|lcp|chap|pap|quick} 注：1、broadcast选项允许在此网络上传输路由广播信息。
2、PPP over X25方式时X25映射表（map）可配置（其X121地址最好为0000 0000），也可不用配置（需指明X25子接口如01，则远端通过X28拨号时认为其X121地址是“X121_address+01”）。
显示S1端口状态和配置
串行口S1:
DTR DSR CTS RTS CD
UP UP UP UP UP
[协议] [状态] 有效[协议状态] UP
[连接方式] 专线[时钟源] 外时钟[点对点方式] 否
[速率] 64kbps [Mtu] 1500 [Metric] 1
[工作模式] DCE [LAPB模数] 8 [模数] 8
[Htc] 16 [Svc] 16 [Pvc] 0
[地址] 2222 [窗口大小] 2 [分组大小] 128
[T20] 1 [T23] 1 [D比特] 否
[N1] 136 [N2] 17 [K] 7
[T1] 3 [T2] 1 [Svc保持时间] 100秒[窗口大小协商] OFF [分组大小协商] OFF [Nui & Password] [出呼叫带本地地址] 是ip 掩码x25_addr 1111
2. 举例
路由器A和B通过X25公网连接，主机C通过PSTN拨（162）到X25公网与路由器A通信。
配置如下：ROUTER A
s1
encapsulate x25
ip add
x25 address 1111
map add svc 2222
map add svc 00000000
x28ip ppp 01
quit
ROUTER B
s1
encapsulate x25
ip add
x25 address 2222
map add svc 1111
quit
主机C
162拨号脚本配置：
Proc main
waitfor “Chinapac”
transmit “nui aaaaaaaa^M” ;aaaaaaaa为X28用户名
waitfor “XXXX”
