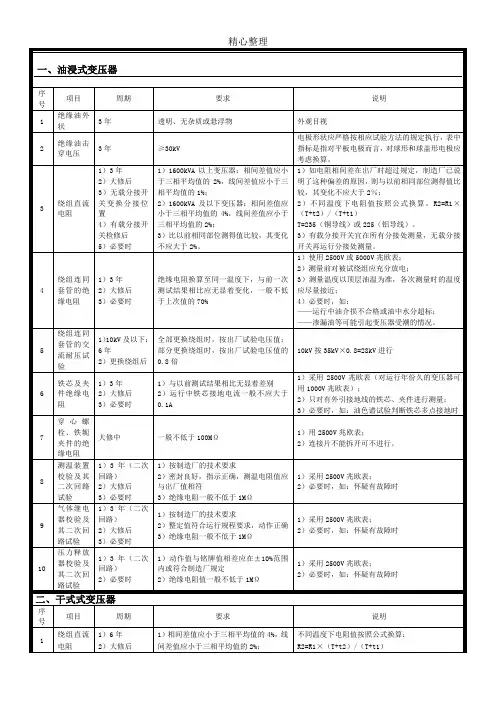

10KV电气设备工频耐压试验电压标准.docx
高压电气设备的工频耐压试验电压标准
电力电缆现场交流耐压试验
1概述 随着我国的电力事业的迅速发展，尤其是在城网改造中，用交联聚乙烯电缆(以下 简称：“交联电缆”)代替架空线路已成为一种趋势，高电压的电力交联电缆使用的数 量越来越多。为了检验和保证交联电缆的安装质量，在送电投运前，对交联电缆进行现场交流耐压试验十分必要。过去由于受试验设备的限制，在现场对交联电缆进行交流耐压试验比较困难，一般采用直流耐压试验来代替。存在两个缺点： 1)直流电压对交联聚乙烯绝缘，有积累效应，即“记忆性”。一旦电缆有了由于直流试验而引起的“记忆性”，它就需要很长时间来释放尽残留在电缆中直流电荷。而当该电缆投入运行时，直流电荷便会叠加在交流电压峰值上，产生“和电压”，远超过电缆的额定电压，使绝缘加速老化，缩短使用寿命。 2)直流电压分布与实际运行的交流电压不同，直流电场分布受电阻率影响，而交流下电场分布与电阻率和介电系数都有关。因此直流耐压试验并不能象交流耐压一样可以准确地反映电缆的机械损伤等明显缺陷，直流试验合格的电缆，投入运行后，在正常工作电压作用下，也会发生绝缘故障。由此可见，对于交联电缆采用传统的直流耐压试验是不可取的，应予淘汰。近年来，国内外许多专家都建议现场对交联电缆进行交流耐压试验来代替直流电压试验。由于电力电缆对地电容量很大，在现场采用50Hz工频进行交流耐压试验条件难以具备，但采用调频电源进行交流耐压试验，条件是基本具备的。根据GB11017-89 [1]及IEC840，现场绝缘耐压试验中使用的交流电压频率，可采用30—300Hz。 2交流耐压的几种试验方法 2·1串联谐振 如果被试品的试验电压较高，而电容量较小，一般可采用串联谐振方法，见图1所示。 当试验回路中ω0L =1ω0C(C包括CX、C1、C2)时，试验回路产生串联谐振，此时能在试品上产生较高的试验电压(试验电压高低与回路品质因数有关)，如果电容C较大，试验回路电流也较大，通过电抗器的电流也较大，这时试验设备一般难以满足现场试验需要；通常该试验接线仅适用于被试品电容量较小而试验电压较高，试验变压器能满足试验容量要求而不能满足试验电压要求的情况。 对于电力电缆来说，被试设备的电容量C是固定的，要使试验回路产生谐振就要改变试验回路的电感L或频率ω，即：ω0=1 LC或L =1ω02C。 采用改变电感的方法来满足串联谐振需采用可调电抗器，但限于运输和在现场搬动，电抗器的体积和重量不能做得很大，因此可调电抗器的调节范围是有限的。所以在现场试验时采用调感的方法往往由于电抗器的范围有限而不能满足试验要求。 另一种方法是采用调频的方法，即当电抗器和电容固定时通过改变试验电源频率来使ω0L = 1 ω0C来达到所需的电压，但这时需要一套调频电源装置。 2·2并联谐振 如果被试品的试验电压较低而试品容量较大时，一般可采用并联谐振方法，见图2所示。 当试验回路中ω0L=1ω0C(C包括CX、C1、C2) 时，试验回路产生并联谐振，此时试品电压等于电抗器电压也等于升压变压器高压侧电压。由于电抗器的补偿作用，变压
电气设备交流耐压试验标准
电气设备交流耐压试验标准 电气设备交直流耐压试验标准 绝缘工器具试验标准 电气设备交流耐压试验标准 额定最高1min工频耐压(KV)有效值 电压电压油浸变压器电容器电流互感器电压互感器干式电抗器干式变压器隔离开关 KV KV 出厂交接出厂交接出厂交接出厂交接出厂交接出厂交接出厂交接 10 12 35 30 42 31.5 42 33 42 33 28 24 28 24 42 42 —————— 66 69 140 120 140 120 140 120 165 155 绝缘子交流耐压试验标准 1min工频耐压(KV)有效值 额定最高支柱绝缘子穿墙套管悬式绝缘子电压电压固体有机绝缘、油浸 电容纯瓷固体有机绝缘 (耐压试验纯瓷和纯瓷充油绝缘 KV KV 式、干式、SF式6电压均取) 出厂交接出厂交接出厂交接出厂交接 10 12 42 42 42 38 60 42 42 42 33 66 69 165 165 165 148 60 140 140 140 112 断路器交流耐压试验标准 1min工频耐受电压额定电压(KV) 最高动作电压(KV) 相对地相间断路器断口 10 12 42 42 42 66 72.5 155 155 155 电力变压器直流泄漏试验电压标准 绕组额定电压(KV) 6-10 20-35 63-330 500 直流试验电压(KV) 10 20 40 60
交联聚乙烯电缆直流耐压试验电压标准 电缆额定电压(KV) 1.8/3 3.6/6 6/6 6/10 8.7/10 直流试验电压(KV) 11 18 25 25 37 安全工器具试验标准 验电器 序号项目周期要求说明 起动电压值不高于额定电压的40%，不低于额定电压的试验时接触电极应与1 起动电压 1年 15% 试验电极相接触 工频耐压额定电压试验长度 kV kV m 2 工频耐压试验 1年 1min 10 0.7 45 66 1.0 175 绝缘杆 序号项目周期要求说明 工频耐压额定电压试验长度 kV kV m 1 工频耐压试验 1年 1min 10 0.7 45 66 1.0 175 绝缘手套 序号项目周期要求说明 工频耐压持续时间泄漏电流电压等级 kV min mA 1 工频耐压试验半年高压 8 1 ?9 低压 2.5 1 ?2.5 绝缘靴 序号项目周期要求说明 额定电压工频耐压持续时间泄漏电流 kV kV min mA 1 工频耐压试验半年
交流耐压和直流耐压的区别
交流耐压和直流耐压的区别 交流耐压和直流耐压都是耐压试验,是鉴定电力设备绝缘强度的方法。 绝缘预防性试验 电气设备绝缘预防性试验是保证设备安全运行的重要措施，通过试验，掌握设备绝缘状况，及时发现绝缘内部隐藏的缺陷，并通过检修加以消除，严重者必须予以更换，以免设备在运行中发生绝缘击穿，造成停电或设备损坏等不可挽回的损失。 绝缘预防性试验可分为两大类：一类是非破坏性试验或称绝缘特性试验，是在较低的电压下或用其他不会损坏绝缘的办法来测量的各种特性参数，主要包括测量绝缘电阻、泄漏电流、介质损耗角正切值等，从而判断绝缘内部有无缺陷。实验证明，这类方法是行之有效的，但目前还不能只靠它来可靠的判断绝缘的耐电强度。另一类是破坏性试验或称耐压试验，试验所加电压高于设备的工作电压，对绝缘考验非常严格，特别是揭露那些危险性较大的集中性缺陷，并能保证绝缘有一定的耐电强度，主要包括直流耐压、交流耐压等。耐压试验的缺点是会给绝缘造成一定的损伤。 直流耐压试验 直流耐压试验电压较高，对发现绝缘某些局部缺陷具有特殊的作用，可与泄漏电流试验同时进行。 直流耐压试验与交流耐压试验相比，具有试验设备轻便、对绝缘损伤小和易于发现设备的局部缺陷等优点。与交流耐压试验相比，直流耐压试验的主要缺点是由于交、直流下绝缘内部的电压分布不同，直流耐压试验对绝缘的考验不如交流更接近实际。 交流耐压试验 交流耐压试验对绝缘的考验非常严格,能有效地发现较危险的集中性缺陷。它是鉴定电气设备绝缘强度最直接的方法，对于判断电气设备能否投入运行具有决定性的意义,也是保证设备绝缘水平、避免发生绝缘事故的重要手段。 交流耐压试验有时可能使绝缘中的一些弱点更加发展，因此在试验前必须对试品先进行绝缘电阻、吸收比、泄漏电流和介质损耗等项目的试验，若试验结果合格方能进行交流耐压试验。否则,应及时处理，待各项指标合格后再进行交流耐压试验,以免造成不应有的绝缘损伤。
电力电缆线路交接试验标准
电力电缆线路交接试验标准 一、电力电缆的试验项目，包括下列内容： 1.测量绝缘电阻； 2.直流耐压试验及泄漏电流测量； 3.交流耐压试验； 4.测量金属屏蔽层电阻和导体电阻比； 5.检查电缆线路两端的相位； 6.充油电缆的绝缘油试验； 7.交叉互联系统试验。 注：①橡塑绝缘电力电缆试验项目应按本条第1、3、4、5和7条进行。当不具备条件时，额定电压U0／U为18／30kV及以下电缆，允许用直流耐压试验及泄漏电流测量代替交流耐压试验； ②纸绝缘电缆试验项目应按本条第1、2和5条进行； ③自容式充油电缆试验项目应按本条第1、2、5、6和7条进行； 二、电力电缆线路的试验，应符合下列规定： 1.对电缆的主绝缘作耐压试验或测量绝缘电阻时，应分别在每一相上进行。对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地； 2.对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地； 3.对额定电压为0.6/1kV的电缆线路应用2500V绝缘电阻测试仪测量导体对地绝缘电阻代替耐压试验，试验时间1min。 三、测量各电缆导体对地或对金属屏蔽层间和各导体间的绝缘电阻，应符合下列规定： 1.耐压试验前后，绝缘电阻测量应无明显变化； 2.橡塑电缆外护套、内衬套的绝缘电阻不低于0.5MΩ/km； 3.测量绝缘用绝缘电阻测试仪的额定电压，宜采用如下等级： (1)0.6/1kV电缆:用1000V绝缘电阻测试仪。 (2)0.6/1kV以上电缆:用2500V绝缘电阻测试仪；6/6kV及以上电缆也可用5000V 绝缘电阻测试仪。 (3)橡塑电缆外护套、内衬套的测量:用500V绝缘电阻测试仪。 四、直流耐压试验及泄漏电流测量，应符合下列规定： 1.直流耐压试验电压标准：
直流耐压试验和交流耐压试验的各自作用和区别
直流耐压试验和交流耐压试验的各自作用和区别： 简单的说： 1、直流耐压试验电压较高，对发现绝缘某些局部缺陷具有特殊的作用，可与泄漏电流试验同时进行。 直流耐压试验与交流耐压试验相比，具有试验设备轻便、对绝缘损伤小和易于发现设备的局部缺陷等优点。与交流耐压试验相比，直流耐压试验的主要缺点是由于交、直流下绝缘内部的电压分布不同，直流耐压试验对绝缘的考验不如交流更接近实际。 2、交流耐压试验 交流耐压试验对绝缘的考验非常严格,能有效地发现较危险的集中性缺陷。它是鉴定电气设备绝缘强度最直接的方法，对于判断电气设备能否投入运行具有决定性的意义,也是保证设备绝缘水平、避免发生绝缘事故的重要手段。 交流耐压试验有时可能使绝缘中的一些弱点更加发展，因此在试验前必须对试品先进行绝缘电阻、吸收比、泄漏电流和介质损耗等项目的试验，若试验结果合格方能进行交流耐压试验。否则,应及时处理，待各项指标合格后再进行交流耐压试验,以免造成不应有的绝缘损伤。 详细的说： 耐压测试（Withstanding Voltage Test ）又称作高压测试（Hipot Test ）或介电强度测试（Dielectric Test ），可能是大家熟悉和在产品流程安全测试中用的最多的。 耐压测试是一种无破坏性的测试，它用来检测经常发生的瞬态高压下产品的绝缘能力是否合格。它在一定时间内施加高压到被测试设备以确保设备的绝缘性能足够强。
测试电压，大部分的安全标准允许在耐压测试中使用交流或直流电压。若使用交流测试电压，当达到电压峰值时，无论是正极性还是负极性峰值时，待测绝缘体都承受最大压力。因此，如果决定选择使用直流电压测试，就必须确保直流测试电压是交流测试电压的倍，这样直流电压才可以与交流电压峰值等值。例如：1500V 交流电压，对于直流电压若要产生相同数量的电应力必须为1500 × 1.414 即2121V 直流电压。 使用直流测试电压的其中一个好处在于在直流模式下，流过耐压测试仪报警电流测量装置的是真正的流过样品的电流。采用直流测试的另一个好处在于可以逐渐的施加电压。在电压增加时通过监视流过样品的电流，操作者可以在击穿发生前察觉到。需要注意的是当使用直流耐压测试仪时，由于电路中的电容充电，必须在测试完成后对样品进行放电。事实上，无论是测试电压是多少、其产品特点如何，在操作产品前对其放电都是有好处的。 直流耐压测试的不足在于它只能在一个方向施加测试电压，不能像交流测试那样可以在两个极性上施加电应力，而多数电子产品正是在交流电源下进行工作的。另外，由于直流测试电压较难产生，因此直流测试比交流测试成本要高。 交流耐压测试的优点在于, 它可以检测所有的电压极性，这更接近与实际的实用情况。另外，由于交流电压不会对电容充电，因此大多数情况下，无需逐渐升压，直接输出相应的电压就可以得到稳定的电流值。并且，交流测试完成后，无需进行样品放电。 交流耐压测试的不足在于，如果测试中的线路中有大的Y 电容，在某些情况下，交流测试将会误判。大部分安全标准允许使用者在测试前不连接Y 电容，或者改为使用直流测试。直流耐压测试在加高电压于Y 电容时，不会误判，因为此时电容不会允许任何电流通过。 交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法。
10kv交联电缆交流耐压试验标准条件
10kv交联电缆交流耐压试验标准条件 交流耐压电压标准 时基电力在对客户现场进行电缆交流耐压试验时，很多用户不清楚电缆的试验电压是多少，这个是可以查国家标准规程，下面我在具体说一下，按照标准10kv 交联电缆的试验电压是22kV，以8.7/10 规格为例，计算方法如下：8.7*2.5≈22kV，2.5是倍率，有些情况下是2U0，更具体要参考试验前的技术规范。 10kv交联电缆交流耐压试验标准表 交联电缆交流耐压试验应具备的条件 交联电缆交流耐压试验采用的是直接测量法，通过电缆串联谐振装置将电压升高直接注入电缆，到达规定电压值后检查耐受时间，规定时间内未发生闪络性保护即测试合格，我们在进行测试之前应做好哪些准备工作呢？ （1）仔细阅读操作手册 手册中说明了操作的接线方法，配置方案，注意事项以及应急处理措施，对有疑惑的地方应及时与售后部门联系，他们为您耐心讲解，高压设备切忌盲目操作。（2）绝缘检查 电缆进行交流耐压试验前，先将电缆两头脱离设备，用2500V或5000V数字兆
欧表摇测相间绝缘，对地绝缘，绝缘电阻合格后才可进行电缆交流耐压试验。（3）现场安全 现场测试应由两人完成，一直操作一人值守，夹具稳妥可靠，地线接触良好，电缆尾端应该做好隔离防护措施，必要时安排人员看护，试验前应通知看护人员准备送电，并加强看护，如遇紧急时，按下控制电源急停按钮，试验结束后先关闭主机电源，关闭电源开关，对电缆充分放电。 问：电压到达目标后波动很大，是什么原因 答：波动超过10%，串联谐振装置会持续加压，到达目标电压后停止，电压波动跟电压等级和环境湿度有关系，湿度越大，电压跌落越多，电压越高，泄露电流越大，该装置可自动补偿，请您放心使用。 问：串联谐振找到谐振点之后立刻过压保护 答：检查励磁变压器的抽头电压，这种情况往往是励磁抽头选择过高，而试验电压过低，接近试验频率时就过电压保护，处理方式有多种，主要说一下常用的两种，其一，将控制电源的输出电压由35V修改至20V，其二，将励磁变压器抽头换到最小电压，通过这两种方式是完全可以解决过压保护的问题。
电磁式电压互感器交流耐压试验
电磁式电压互感器交流耐压试验 一、电磁式电压互感器概述:略 二、电磁式电压互感器功能及结构介绍（见设备结构部分） 电磁式电压互感器按照一次绕组两端的绝缘水平可以分为非接地电压互感器（全绝缘）和接地电压互感器（分级绝缘）。非接地电压互感器是指包括接线端子在内的一次绕组各个部分都是按绝缘水平对地绝缘的电压互感器，其交流耐压试验包括外施工频耐压试验及感应耐压试验；接地电压互感器是指一次绕组的一端直接接地的单相电压互感器，或一次绕组的星形联结点为直接接地的三相电压互感器，如串级式电压互感器，其交流耐压试验通过倍频感应耐压试验进行，进行工频耐压仅能考核其接地端（N）的绝缘水平。 三、试验前准备工作： 1、填写工作票，编写作业控制卡、质量控制卡，办理工作许可手续； 2、向工作班成员交待工作内容、人员分工、带电部位和现场安全措施，进行危险点告知，并履行确认手续后开工； 3、准备试验用设备、仪器、仪表及工具，所用仪器仪表良好，所用仪器、仪表、工具应在合格周期内； 4、查阅被试互感器的试验资料，各项试验包括油务试验结果合格。互感器油位指示正常。 5、将被试互感器放电。 6、检查互感器外壳（如果有）、底座、铁心（如果要求接地）应可靠接地，套管表面应洁净。
7、拆除互感器各侧外部接线，外部引线应与线端保持足够的安全距离并固定好。 8、试验现场周围装设试验围栏，必要时派专人看守。 9、抄录铭牌、记录天气情况和温、湿度、安装位置、试验日期。 四、试验的实施 1.试验目的、范围以及周期 1.1测量目的：交流耐压试验是鉴定电气设备绝缘强度最直接的方法，它对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平，避免发生绝缘事故的重要手段。交流耐压试验是破坏性试验。被试品的绝缘电阻等常规绝缘试验结果合格后方能进行交流耐压试验，若发现设备的绝缘情况不良(如受潮和局部缺陷等)，应先进行处理合格后再做交流耐压试验，避免造成不应有的绝缘击穿。 1.2试验范围：供电气测量仪表和电气保护装置用的电磁式电压互感器。 1.3试验周期： ①交接时②大修后③必要时 2.试验设备、仪器的选择 进行外施工频耐压试验，选用工频试验变压器，根据被试品的电容量选择试验变压器的容量，试验变压器的电压根据试验电压选择，一般试验变压器的电压应高于试验电压的1.2倍以上，试验变压器容量P＞ C x U2ω×10-3（kVA），其中C X为试品电容量（μF），U为试验电压（kV），ω＝2πf。 试验变压器的高压输出端应串接保护电阻器，用来降低被试品闪络或击穿时变压器高压绕组出口端的过电压，并限制短路电流。此保护电阻的取值一般为0.1Ω/V-0.5Ω/V,应有足够的热容量和长度。该电阻的阻值不宜超过30kΩ。与保护球隙串联的保护电阻器，其电阻值通常取1Ω/V。 进行感应耐压试验通常选用三倍频感应耐压试验装置或变频电源串联谐振装置，从二次绕组励磁或在一次绕组直接加压。 3.外施工频耐压试验方法和内容 3.1接线及检查: ①将一次绕组两端短接，其它二次绕组短路接地，外壳（如果有）、底座接地，原理接线如下图。
110kV电力电缆交流耐压试验介绍
随着我国的电力事业的迅速发展,尤其是在城网改造中,用交联聚乙烯电缆(以下简称:“交联电缆”)代替架空线路已成为一种趋势,高电压的电力交联电缆使用的数量越来越多。为了检验和保证交联电缆的安装质量,在送电投运前,对交联电缆进行现场交流耐压试验十分必要。过去由于受试验设备的限制,在现场对交联电缆进行交流耐压试验比较困难,一般采用直流耐压试验来代替。存在两个缺点: 1)直流电压对交联聚乙烯绝缘,有积累效应,即“记忆性”。一旦电缆有了由于直流试验而引起的“记忆性”,它就需要很长时间来释放尽残留在电缆中直流电荷。而当该电缆投入运行时,直流电荷便会叠加在交流电压峰值上,产生“和电压”,远超过电缆的额定电压,使绝缘加速老化,缩短使用寿命。 2)直流电压分布与实际运行的交流电压不同,直流电场分布受电阻率影响,而交流下电场分布与电阻率和介电系数都有关。因此直流耐压试验并不能象交流耐压一样可以准确地反映电缆的机械损伤等明显缺陷,直流试验合格的电缆,投入运行后,在正常工作电压作用下,也会发生绝缘故障。由此可见,对于交联电缆采用传统的直流耐压试验是不可取的,应予淘汰。近年来,国内外许多专家都建议现场对交联电缆进行交流耐压试验来代替直流电压试验。由于电力电缆对地电容量很大,在现场采用50Hz工频进行交流耐压试验条件难以具备,但采用调频电源进行交流耐压试验,条件是基本具备的。根据GB11017-89 [1]及IEC840,现场绝缘耐压试验中使用的交流电压频率,可采用30—300Hz。 2交流耐压的几种试验方法 2·1串联谐振 如果被试品的试验电压较高,而电容量较小, 一般可采用串联谐振方法,见图1所示。 当试验回路中ω0L =1ω0C(C包括CX、C1、C2)时,试验回路产生串联谐振,此时能在试品上产生较高的试验电压(试验电压高低与回路品质因数有关),如果电容C较大,试验回路电流也较大,通过电抗器的电流也较大,这时试验设备一般难以满足现场试验需要;通常该试验接线仅适用于被试品电容量较小而试验电压较高,试验变压器能满足试验容量要求而不能满足试验电压要求的情况。 对于电力电缆来说,被试设备的电容量C是固定的,要使试验回路产生谐振就要改变试验回路的电感L或频率ω,即:ω0=1 LC或L =1ω02C;
交流耐压试验
交流耐压试验，应符合下列规定： 橡塑电缆优先采用20~300Hz交流耐压试验电压和时间 额定电压U0/U（kv）试验电压时间（min） 18/30及以下 2.5U0(或2U0）5（或60） 21/35~64/110 2U060 127/220 1.7U0（或1.4U0）60 190/330 1.7U0（或1.3U0）60 290/500 1.7U0（或1.1U0）60 并联电容器的交流耐压试验，应符合下列规定： 1、并联电容器电极对外壳交流耐压试验电压值应符合下表规定； 2、当产品出厂试验电压值不符合下表规定时，交接试验电压应按产品出厂试验电压值的75%进行。 额定电压（kv）＜1 1 3 6 10 15 20 35 出厂试验电压（kv） 3 6 18/25 23/30 30/42 40/55 50/65 80/95 交接试验电压（kv） 2.25 4.5 18.75 22.5 31.5 41.25 48.75 71.25 注：斜线下的数据为外绝缘的干耐受电压。 电力变压器的试验项目。 1、测量绕组连同套管的直流电阻，应符合下列规定； （1）测量应在各分接头的所有位置上进行； （2）1600KVA及以下容量等级三相变压器，各相测得值的相互差值应小于平均值的4%，线间测得值的相互差值应小于平均值的2%；1600KV A以上三相变压器，各相测得值的相互差值应小于平均值的2%；线间测得值的相互差值应小于平均值的1%。 2、检查所有分接头的电压比，于制造厂铭牌数据相比应无明显差别，且应符合电压比的规律；电压等级在220KV 及以上的电力变压器，其电压比的允许误差在额定分接头位置时为±0.5% 注：“无明显差别”可按如下考虑： 1电压等级在35KV以下，电压比小于3的变压器电压比允许偏差不超过±1%； 2其他所有变压器额定分接下电压比允许偏差不超过±5%； 3其它分接的电压比应在变压器阻抗电压值（%）的1/10以内，但不超过±1%； 2、绝缘电阻值不低于产品出厂值的70%。 3、变压器电压等级为35KV及以上，且容量在4000KV A及以上时，应测量吸收比。吸收比于出厂值相比无明显差别，在常温下应不小于1.3；当R60S大于3000MΩ时，吸收比可不做考核要求。 4、变压器电压等级为220KV及以上且容量为120MV A及以上时宜用5000V兆欧表测量极化指数。测得值于产品出厂值相比无明显差别，在常温下不小于1.3；当R60S大于10000MΩ时极化指数可不做考核要求。 5、测量介质损耗角正切值应符合下列规定；变压器电压等级为35KV及以上，且容量在8000KV A及以上时，应测量介质损耗角正切值。 6、被测绕组的正切值不应大于产品出厂试验值的130% 7、测量绕组直流泄露电流应符合下列规定；当变压器电压等级为35KV及以上，且容量在8000KV A及以上时，应测量直流泄露电流； 油浸是电力变压器直流泄露试验电压标准 绕组额定电压（KV）6~10 20~35 63~330 500 直流试验电压（KV) 10 20 40 60 注；1 绕组额定电压为13.8KV及15.75KV时，按10KV级标准；18KV时，按20KV级标准。 2分级绝缘变压器扔按被试绕组电压等级的标准。
电子产品之耐压测试
电子产品之耐压测试 (2009-08-04 21:51:00) 转载▼ 标签： 耐压 绝缘耐压 直流耐压 交流耐压 安规 it 网上收集一些关于耐压测试方面的资料。包括如何要进行耐压测试、直流耐压与交流耐压的区别、耐压测试的问题等。 第一篇： 交流耐压和直流耐压都是耐压试验,是鉴定电力设备绝缘强度的方法。 绝缘预防性试验 电气设备绝缘预防性试验是保证设备安全运行的重要措施，通过试验，掌握设备绝缘状况，及时发现绝缘内部隐藏的缺陷，并通过检修加以消除，严重者必须予以更换，以免设备在运行中发生绝缘击穿，造成停电或设备损坏等不可挽回的损失。 绝缘预防性试验可分为两大类： 一类是非破坏性试验或称绝缘特性试验，是在较低的电压下或用其他不会损坏绝缘的办法来测量的各种特性参数，主要包括测量绝缘电阻、泄漏电流、介质损耗角正切值等，从而判断绝缘内部有无缺陷。实验证明，这类方法是行之有效的，但目前还不能只靠它来可靠的判断绝缘的耐电强度。 另一类是破坏性试验或称耐压试验，试验所加电压高于设备的工作电压，对绝缘考验非常严格，特别是揭露那些危险性较大的集中性缺陷，并能保证绝缘有一定的耐电强度，主要包括直流耐压、交流耐压等。耐压试验的缺点是会给绝缘造成一定的损伤。 直流耐压试验 直流耐压试验电压较高，对发现绝缘某些局部缺陷具有特殊的作用，可与泄漏电流试验同时进行。 直流耐压试验与交流耐压试验相比，具有试验设备轻便、对绝缘损伤小和易于发现设备的局部缺陷等优点。与交流耐压试验相比，直流耐压试验的主要缺点是由于交、直流下绝缘内部的电压分布不同，直流耐压试验对绝缘的考验不如交流更接近实际。 交流耐压试验 交流耐压试验对绝缘的考验非常严格,能有效地发现较危险的集中性缺陷。它是鉴定电气设备绝缘强度最直接的方法，对于判断电气设备能否投入运行具有决定性的意义,也是保证设备绝缘水平、避免发生绝缘事故的重要手段。 交流耐压试验有时可能使绝缘中的一些弱点更加发展，因此在试验前必须对试品先进行绝缘电阻、吸收比、泄漏电流和介质损耗等项目的试验，若试验结果合格方能进行交流耐压试验。否则,应及时处理，待各项指标合格后再进行交流耐压试验,以免
电缆试验规定.
电缆的电气试验（电缆组） 一、电缆的电气试验项目、周期和标准 （一）、电缆的试验项目和周期 1、电缆在敷设前要做检查性试验，除按设计要求检查电缆的型号、规格外，还要用摇表检查一下绝缘情况，合格后才准进行施工。电缆在现场敷设完毕，送电之前必须进行一次电气试验，以验证电缆在敷设后是否合乎运行标准要求。如果发现问题，应及时处理，再经试验，直至合格为止，才准投入运行。 2、对于运行中的电缆，应该按规程要求的的间隔时间进行电气试验。 表一电气设备和电缆的检查、调整规定 表一参考《煤矿安全规程》中，第四百九十条有关内容 3、橡套电缆和交联聚氯乙烯绝缘电力电缆的试验项目和周期见表二。 表二电力电缆的试验项目和周期
4、电力电缆一般只做直流耐压试验，而不做交流耐压试验。因为交流试验电压一旦过高或时间过长，有可能使电缆绝缘中的气泡发生游离，使绝缘产生永久性损伤；而直流耐压试验时，绝缘中的气泡产生的容积电荷电场与外加电压相反，降低了电场梯度，不会发生长时间的气体游离，因而对绝缘的破坏性小。 绝缘良好的电缆越长，电容电流越大，这就需要有大容量的交流试验设备，既笨重又不经济。而直流耐压试验时，通过电缆绝缘的泄流电流很小，有较小的整流试验设备即可，运搬和使用都很方便。 5、矿用橡套电缆因移动频繁，数量多，一般情况都集中在地面检修，只做交流耐压试验。聚氯乙烯绝缘低压电缆，也是大多做交流耐压试验。 （二）、电缆的电气试验标准 1、橡套电缆的电气试验标准 1）、绝缘电阻试验 橡套电缆的绝缘电阻：1kV以下不小于50MΩ，6-10kV不小于100MΩ，（注；根据实际情况1.14kV及3.3kV按照100MΩ执行）运行中高压应大于50MΩ（用2.5kV摇表）；低压应大于2MΩ（用1kV
电缆交流耐压试验
电缆交流耐压试验作业指导书
目次 1 适用范围 交接试验是能及时有效地发现电力设备因运输、安装等方面的问题造成的缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是保证电力设备安全投产工作中必不可少的一个重要环节。为了强化一次设备交接试验工作，规范交接试验现场作业，作业指导书的编写参照国家标准、行业标准、企业标准/《煤矿安全规程》及相关的技术规范、规定。 本作业指导书适用于 380-110kV 电压等级新安装的、按照国家相关出厂试 验标准试验合格的电气设备交接试验，本作业指导书不适用于安装在煤矿井 下或其他有爆炸危险场所的电气设备。本作业指导书对电缆交流耐压交接试验 的操作步骤、技术要点、安全注意事项、危险点分析等内容进行了详细的规范，用于指导110～500kV 电缆的交流耐压交接试验工作。 2 编写依据 表2-1 编写依据 3 作业流程 作业（工序）流程见图3-1。
4 安全风险辨析与预控 4. 1 电缆交流耐压试验施工前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安 全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。 4. 2 按《指南》中与电缆交流耐压试验施工相关联的《电网建设安全施工作业票》（编码： TSSY-ZW-06-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。 4. 3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。 4. 4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。
橡塑绝缘电力电缆的交流耐压试验电压对照表
橡塑绝缘电力电缆的30-300Hz变频耐压试验电压对照表 电缆额定电压交接试验电压预防性试验电压 UO /U 倍数电压值（kV）倍数电压值（kV） 1.8/3 2UO 3.6 1.6UO 3 3.6/6 2UO 7.2 1.6UO 6 6/6 2UO 12 1.6UO 10 6/10 2UO 12 1.6UO 10 8.7/10 2UO 17.4 1.6UO 14 12/20 2UO 24 1.6UO 19 21/35 2UO 42 1.6UO 34 26/35 2UO 52 1.6UO 42 64/110 2UO 109 1.36UO 87 127/220 1.7UO 178 1.15UO 146 橡塑绝缘电力电缆的0.1Hz超低频耐压试验电压对照表 电缆额定电压交接试验电压预防性试验电压UO /U 倍数电压值（kV）倍数电压值（kV） 1.8/3 3UO 5 3UO 5 3.6/6 3UO 11 3UO 11 6/6 3UO 18 3UO 18 6/10 3UO 18 3UO 18 8.7/10 3UO 26 3UO 26 12/20 3UO 36 3UO 36 21/35 3UO 63 3UO 63 26/35 3UO 78 3UO 78 交叉互联系统试验方法和要求: 交叉互联系统除进行下列定期试验外 ,如在交叉互联大段内发生故障,则也应对该大段进行试验. 如交叉互联系统内直接接地的接头发生故障时,则与该接头连接的相邻两个大段都应进行试验。 1、电缆外护套、绝缘接头外护套与绝缘夹板的直流耐压试验：试验时必须将护层过电压保护器断开。在互联箱中将另一侧的三段电缆金属套都接地，使绝缘接头的绝缘夹板也能结合在一起试验，然后在每段电缆金属屏蔽层或金属套与地之间施加直流电压5kV，加压时间1min，不应击穿。 2、非线性电阻型护层过电压保护器： 1）炭化硅电阻片：将连线拆开后，分别对三组电阻片施加产品标准规定的直流电压后测量流过电阻片的电流值。这三组电阻片的直流电流值应在产品标准规定的最小和最大值之间。 如试验时的温度不是20℃，则被测电流值应乘以修正系数（120-t）/100(t为电阻片的温度、℃)。 2）氧化锌电阻片：对电阻片施加直流参考电流后测量其压降，即直流参考电压，其值应在产品标准规定的范围之内。
交流耐压试验
交流耐压试验 交流耐压试验与绝缘电阻及吸收比试验、介损试验、直流泄漏试验等都是绝缘性能试验，但由于后者试验电压一般较低，为非破坏性试验，对某些局部缺陷反映往往不灵敏，而这些局部缺陷在运行中可能会逐渐发展成为整体缺陷或更大的局部缺陷，成为影响安全运行的严重隐患，从而导致事故的发生。因此，为了更灵敏有效地查出某些局部缺陷，考验被试品绝缘承受各种过电压的能力，就必须对被试品进行交流耐压试验。 交流耐压试验可以更灵敏有效地发现被试品的局部缺陷，考验被试品绝缘承受各种过电压的能力。 交流耐压试验对于固体绝缘来说，会使原来存在的绝缘缺陷进一步发展，使绝缘强度进一步降低，虽在耐压时不至于击穿，但形成了绝缘内部劣化的积累效应、创伤效应，为尽可能地避免这种情况发生，必须正确选择试验电压的标准和耐压时间。 1.交流耐压试验的组成 交流耐压试验分为五个部分：交流电源、调压、控制保护、电压测量、波形改善。 1.1交流电源部分 交流耐压试验电源多为220V、380V和6kV、10kV交流电源。一般小容量的被试品试验时多采用220V、380V试验电源，对于试验电源电压要求较高时，多采用线电压380V。大容量超高压试验变压器多采用6kV～10kV移圈式调压器进行调压，6kV～10kV试验电源
一般从系统中抽取。 1.2调压部分 常用的调压器有自耦调压器、移圈式调压器和感应调压器。要求电压调节平滑，输出波形尽可能接近正弦波，无畸变。 配各种变压器图片 1.2.1自耦调压器 自耦调压器是现场常用的一种简单的调压方式。具有体积小、重量轻、效率高、可以平滑地调压、输出波形好、功耗小等优点，但受限于容量，一般用于50kV以下小容量的试验变压器。 1.2.2移圈式调压器 移圈式调压器效率低，波形易发生畸变，需装设滤波器，常用于100kV以上的试验变压器配套调压装置。 1.2.3高压试验变压器 1)特点 高压试验变压器与电力变压器相比：容量不很大，额定电压较高、允许持续工作时间短、多工作在电容性负荷下、经常要放电、通常高压绕组一端接地、不需要附加散热装置、体积较小等特点 2)容量选择 试验时，根据被试品电容量及试验最高电压进行选择。额定电压不应低于所需施加的最高电压，低压侧电压应与试验现场的电源电压及调压器电压相配套。 电容量较大时，常采用并联电抗器或利用串联谐振的方法（电抗
电缆交流耐压试验作业指导书
电缆交流耐压试验作业指导书 编码：TSSY-ZW-06 193
目次 1 适用范围 (43) 2 编写依据 (43) 3 作业流程 (43) 4 安全风险辨析与预控 (44) 5 作业准备 (44) 6 作业方法 (45) 7 质量控制措施及检验标准 (45)
1 适用范围 交接试验是能及时有效地发现电力设备因运输、安装等方面的问题造成的缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是保证电力设备安全投产工作中必不可少的一个重要环节。为了强化一次设备交接试验工作，规范交接试验现场作业，广东电网公司组织编制交接试验标准化作业指导书。作业指导书的编写参照国家标准、行业标准、企业标准、南方电网标准及相关的技术规范、规定。 本作业指导书适用于 110～500kV 电压等级新安装的、按照国家相关出厂试验标准试验合格的电 气设备交接试验，本作业指导书不适用于安装在煤矿井下或其他有爆炸危险场所的电气设备。本作业 指导书对电缆交流耐压交接试验的操作步骤、技术要点、安全注意事项、危险点分析等内容进行了详细 的规范，用于指导110～500kV 电缆的交流耐压交接试验工作。 2 编写依据 表2-1 编写依据 3 作业流程 作业（工序）流程见图 图3-1 作业（工序）流程图
4 安全风险辨析与预控 4. 1 电缆交流耐压试验施工前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安 全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。 4. 2 按《指南》中与电缆交流耐压试验施工相关联的《电网建设安全施工作业票》（编码：TSSY-ZW-06-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。 4. 3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。 4. 4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用 10 天，超过 10 天须重新办理作业票，在工作完成后上交项目部保存备查。 表 4-1 作业任务安全基准风险指南 5 作业准备 5. 1 人员配备
什么是交流耐压试验
https://www.360docs.net/doc/0912978013.html, 什么是交流耐压试验 交流耐压试验，概括的说，就是用超过被试品耳钉电压一定倍数的交流高电压，来代替设备在实际运行过程中所可能承受的大气过电压和内部电压，按规定对被试品绝缘作一定时间（一般为1分钟）的试验。它能有效地发现绝缘中的集中性缺陷，考核鉴定设备的绝缘水平。对于用工频电压来试验的，就叫做工频交流耐压试验。 交流耐压试验的必要性： 虽然交流耐压试验具有积累效应，但是它比较接近设备实际运行状态，而且能提前暴露设备的一些绝缘缺陷，更能有效地发现绝缘弱点。因此它是决定设备是否能够投入运行的鉴定性试验。 所谓积累效应是指固体有机绝缘在较高的交流试验电压作用下，其绝缘中的一些弱点更加发展，每次试验都对绝缘造成新的损伤积累，这种现象称为积累效应。 对于直流耐压试验来说，虽然试验电压较高，也能发现一些绝缘弱点，但是由于电气设备的绝缘大部分都是复合绝缘结构，在直流试验电压作用下，电压按电阻分布，而在交流电压作用下，则主要按电容分布，所以直流耐压试验的条件与设备实际运行情况不符，等效性较差。 而交流耐压试压能符合电气设备绝缘的实际运行情况，因此，较直流耐压试验往往更能有效地发现问题所在。正因如此，迄今为止，工频交流耐压试验，在电气设备绝缘的各项试验中，是一项具有决定意义的试验。它是在前面各项绝缘试验都已进行且检验合格之后，最后判断电气设备能否投入运行的决定性试验。 交流耐压试验的目的 交流耐压试验是鉴定电气设备绝缘强度的比较有效、直接的方法，它对判断电气设备能
https://www.360docs.net/doc/0912978013.html, 否继续运行具有决定性意义，也是保证设备安全运行，避免发生绝缘事故的重要手段。由于交流耐压属于破坏性试验项目，因此，必须严格按照标准的规定进行。 交流耐压试验中，最关键的问题就是正确选择试验电压的数值。一方面要求能保持绝缘水平，另一方面要考虑因试验电压过高而引起的绝缘劣化。一般讲应考虑到以下几个因素。 1、在被试品上可能产生过电压的数值、持续时间及其次数。如果被试品遭受到较高过电压的可能性极小，则可不必采用过高的试验电压；如果被试品可能遭受到较高的电压，则应该适当提高试验电压的数值。 2、电机或电器设计时采用的绝缘水平。 3、设备绝缘的状况。电机在运行中由于各种条件的影响，使绝缘逐步劣化，绝缘性能下降，故在确定试验电压时，应考虑到绝缘损伤的程度和运行年限。例如，运行中的设备的试验电压应为出厂时的75-90% 4、备品、备件和检修力量。 5、电机和电器在电力系统中重要性。
关于电线电缆交流耐压试验方面的要求_华泰特缆整理
关于电线电缆交流耐压试验方面的要求 电线电缆产品（除绕组线产品）在出厂前都应耐受工频交流耐压试验，由于公司质检人员未进行过系统试验方面的培训，所以针对这些情况，生技部将在以后的每期月刊上进行电线电缆试验方面知识的宣传，本期对电缆电缆交流耐压试验方面进行宣传。 1 试验电压 1.1 试验电压应为40Hz～60 Hz的交流电压，电压的波形应接近正弦波，两个半波基本上相同，且峰值有效值之比为√2±5%。 1.2 试样的试验电压和耐受电压时间按产品标准规定。 2 试样的准备 2.1 试样的选择除产品标准中另有规定外，应随机选取。 2.2 试样的数量及长度按产品标准规定。 2.3 试样终端部分的长度和做终端的方法，应保证在规定的试验电压下不发生沿表面闪络放电或内部击穿。 2.4 在水槽内进行试验时，试样两个端部伸出水面的长度不小于200mm，且应保证在规定的试验电压下不发生沿其表面闪络放电。 3 试验步骤 3.1 除产品标准中另有规定外，应按下列规定接线方式接线。 3.1.1 电力电缆和电气装备用电线电缆应按表1规定接线。 表 1 3.1.2 通信电缆应按表2规定接线 表 2
3.1.3 在试样的金属套（屏蔽）和铠装之间的绝缘护层试验时，所有线芯都应与金属套（屏蔽）相连接，并接至升压变压器的高压端，而铠装接至地端。 3.1.4 在试样的金属套（屏蔽）外的绝缘护套（无铠装）试验时，所有线芯都应与金属套（屏蔽）相连接，并接至升压变压器的高压端，而电极（如水槽或其他电极）接至接地端。 3.1.5 在试样的铠装外的绝缘护套试验时，所有线芯都应与金属套（屏蔽）和铠装相连接，并接至升压变压器的高压端，而电极（如水槽或其他电极）接至接地端。 3.1.6 5芯及以上多芯电缆，其接线方式应使每一线芯与其相邻线芯之间，至少经受一次按产品标准规定的工频交流耐压试验。通常需进行二次试验：每一次在每层中的奇数芯（并联）对偶数芯（并联）之间施加电压；第二次在所有奇数层的线芯（并联）对偶数层的线芯（并联）之间施加电压。如果电缆中同一层含有的线芯数为奇数，则应补充对未经受电压试验的相邻层或相邻线芯间再进行一次规定的电压试验。 3.1.7 由多芯组成的每一屏蔽单元，其试验的接线方式与3.6条规定拭目以待原则相同。 3.2 试验时，试样的温度与周围温度之差应不超过±3℃。 3.3 试验时，电压应从较低值开（不应超过试验电压的40%）开始，平缓升至规定的试验电压，并维持标准所规定的耐压时间后，降低电压，直至所规定的试验电压的40%，然后关掉电源。不允许在高压状态下突然切断电源，以免出现过电压。 3.4 施加在试验上的试验电压值，在耐受电压时间内，电压偏差应不超过规定值的±3%。 4 试验结果的判定 4.1 试样在施加电压所规定的试验电压和持续时间内无任何击穿现象，则可认为该试样通过交流耐压试验。 4.2 如果在试验过程中，试验的端部或终端发生沿其表面闪络放电或内部击穿，允许另做终端，并重复进行试验。除在产品标准有特殊规定外，必须重新计时。 4.3 试验过程中因停电后继续试验，除产品标准另有规定外，应重新计时。
10KV电缆耐压试验方案
试验方案 10KV电力电缆交流耐压试验 编写： 审核： 复审： 批准： 20xx-xx-xx
10KV电力电缆交流耐压试验 1、试验目的： 为了检查#2机厂高变B至电极箔电源电缆及其附件的电气绝缘性能，保证电缆及机组的安全运行，参照GB50150-2009《电力电缆交接试验标准》，对检修后的#2机厂高变B至电极箔电源电缆及其附件进行交流耐压试验。 2、电缆规范： 电缆型号：YJV22—3X300 电缆规格：3X300mm2 电缆电压：8.7/15KV 电缆电容量：0.37Uf/km 3、试验依据： GB50150-2009《电力电缆交接试验标准》中18.0.5中之规定，依该标准确定试验电压为21.7KV（2.5U。），试验时间为5min（2.5U。时），IEC60840—1999标准对30～150kV交联聚乙烯等绝缘电力电缆及其附件的竣工试验首先推荐 1.73U0，5min交流耐压试验。我国35（26）kV等级电缆范围属于IEC60840—1999标准范围。在频率35～75Hz（有资料称30～75Hz）时，击穿电压值均落在可置信度95%之内。也就是说，当XLPE电缆长度、截面不同时，试验的等值负荷电容量变化时，谐振试验频率可选择为35～75Hz或30～75Hz范围与运行电压频率的差异较小。交接试验电压为2U0（重做终端或接头后的耐压试验电压为1.6U0，5min。由于10（6）kV和15（8.7）kV电压等级电缆均用于10kV系统，我们认为其试验标准应按10kV系统的绝缘配合和使用条件进行交接和预防性试验。一般对于当试验电压提高后相应的试验设备的容量和重量也将增加。从绝缘配合和交流耐压试验的理论可知，具体交流耐压应按运行电压选择而不应按设备的铭牌电压选择。对于重做电缆头或接头的交联电缆仍可按35kV级电缆的交流耐压试验标准选择，即1.6U0，5min。 4、试验仪器： 串联谐振试验设备一套； 干湿温度计一块； 5000V兆欧表一块；
