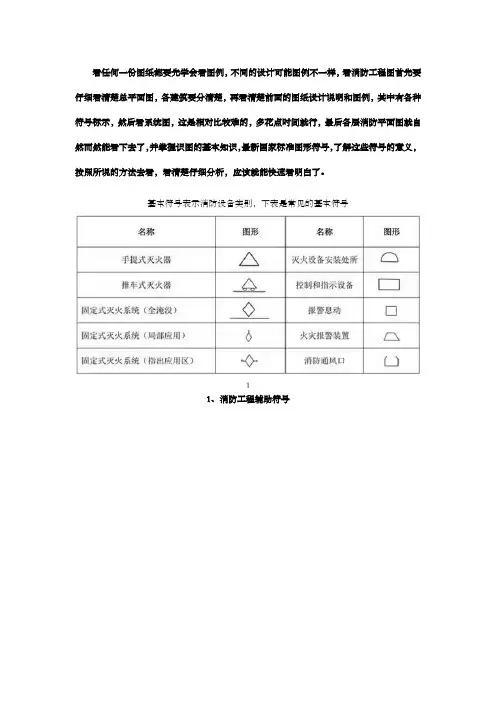

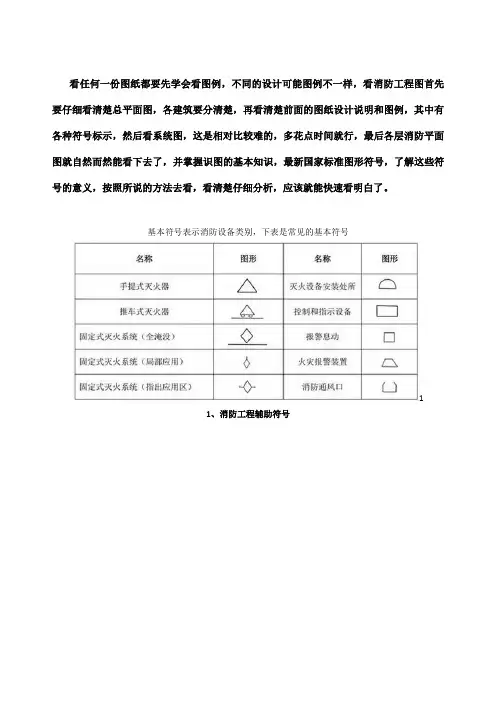

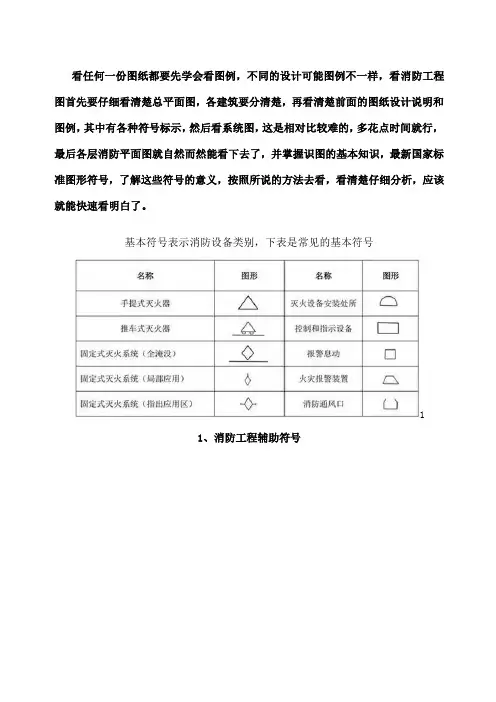

消防设施图形符号及工程图例
常用图例符号解析
常用图例符号 第一节 常用仪表、控制图形符号 根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。 一、图形符号 1．测量点 测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。 图1测量点 图(a) 图(b) 测量点 测量点 若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。必要时，检出元件或检出仪表可以用表2所列的图形符号表示。 2．连接线图形符号 仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。 当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。 仪表连接线图形符号见表1。
表1 仪表连线符号表 气压信号线6 电信号线或 短划线与细实线成45°角，下同 导压毛细管8液压信号线 9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链 13二进制电信号 14二进制气信号 15 当有必要区分信号线的类型时 3．仪表图形符号 仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。 其他仪表或功能图形符号见表2 4．表示仪表安装位置图形符号 表示仪表安装位置的图形符号见表3
施工图中常用的符号
施工图中常用的符号 （一）定位轴线——用来确定主要承重结构和构件(柱、梁、承重墙、屋架、基 础等)的位置。以便施工时定位放线和查阅图纸。 1. 国标规定定位轴线的绘制 线型：细单点长划线 轴线编号的圆（用模板绘制，不能徒手绘制）：细实线，直径8mm 编号（以平面图为例）：水平方向，从左向右依次用阿拉伯数字编写。 竖直方向，从下向上依次用大写 拉丁字母编写（不能用I、O、Z，以免与数字1、0、2 混淆）。 2. 标注位置 图样对称时，一般标注在图样的下方和左侧；图样不对称时，以下方和左侧为主，上方和有方也要标注。 3. 分轴线的标注 对应次要承重构件，不用单独划为一个编号，可以用分轴线表示。表示方法：用分数进行编号，以前一轴线编号为分母，阿拉伯数字（1、2、3）为分子依次编写。 4. 详图中的轴向编号 轴线编号的圆（用模板绘制）：直径10mm，细实线绘制。当某一详图适用几个轴线时，其表示方法。 （二）标高符号 在总平面图、平面图、立面图、剖面图上，经常有需要标注高度的地方。不同图样上的标高符号的绘制各不相同。 1. 平面图的标高符号：用相对标高，保留三位小数
2. 立面图、剖面图的标高符号：用相对标高，保留三位小数 3. 总平面图的标高符号（室内、室外）：用绝对标高，保留两位小数 如标高数字前有“－”号，表示该完成面低于零点标高。 （三）索引符号和详图符号 为了方便查找构件详图，用索引符号可以清楚地表示出详图的编号，详图的位置和详图所在图纸的编号。 1. 索引符号 绘制方法：引出线指在要画详图的地方，引出线的另一端为细实线、直径10mm 的圆，引出线应对准圆心。在圆内过圆心画一水平细实线，将圆分为 两个半圆。 当索引符号用于索引剖面详图时，应在被剖切的部位绘制剖切位置线，引出线所在一侧应为投射方向。 编号方法：上半圆用阿拉伯数字表示详图的编号；下半圆用阿拉伯数字表示详图所在图纸的图纸号，若详图与被索引的图样在同一张图纸上，下半圆 中间画一水平细实线；如详图为标准图集上的详图，应在索引符号水 平直径的延长线上加注标准图集的编号。 2. 详图符号——表示详图的位置和编号。 绘制方法：粗实线，直径14mm。 编号方法：当详图与被索引的图样不在同一张图纸上时，过圆心画一水平细实线，上半圆用阿拉伯数字表示详图的编号，下半圆用阿拉伯数字表示被索 引图纸的图纸号。 当详图与被索引的图样在同一张图纸上时，圆内不画水平细实线，圆 内用阿拉伯数字表示详图的编号。 3. 零件、钢筋、杆件、设备等的编号 绘制方法：细实线，直径6mm。 编号方法：用阿拉伯数字依次编号。 （四）指北针或风玫瑰——指示建筑物的朝向
施工图常用符号及图例大全(收藏备查)
施工图常用符号及图例大全（收藏备查） 一、识图 1、先读首页图：从首页图中的图纸目录中，可以了解到该套房屋施工图由那几类专业图纸组成、各专业图纸有多少张，每张图纸的图名及图号。 2、阅读设计总说明：从中可了解设计的依据、设计标准以及施工中的基本要求，也可了解到图中没有绘出而设计人员认为应该说明的内容。 3、建筑施工图——结构施工图——设备施工图顺序逐张阅读。 4、在各类专业图纸阅读中，基本图和详图要对照阅读，看清楚各专业图纸表示的主要内容。 5、如果建筑施工图和结构施工图发生矛盾，应以结构施工图为准（构件尺寸），以保证建筑物的强度和施工质量。 二、建筑符号 1、定位轴线 （1）作用 定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。 （2）定位轴线的编号 横向定位轴线编号用阿拉伯数字，自左向右顺序编写； 纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写；
平面图上定位轴线的编号，宜标注在图样的下方与左侧，在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号； 对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示:
2、索引符号与详图符号 详细表示某些重要局部，需要另绘制其详图进行表达。 对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。 3、标高符号 标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。 相对标高：以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高：指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。
工程图纸符号
工程图纸符号 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊
W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃屏蔽控制电缆; ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22
建筑施工图常用符及图例
建筑施工图常用符号及图例房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。 不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。 建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容： （1）图纸目录。（2）设计总说明。（3）建筑施工图。（4）结构施工图。（5）建筑装修图。（6）设备施工图（简称“设施”），本书不做讨论。阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。各种使用功能的房屋，尽管
建筑工程图纸符号大全
1板 B 2屋面板 WB 3空心板 KB将板的横截面做成空心的称为空心板 4槽行板 CB 5折板 ZB 6密肋板 MB 7楼梯板 TB 8盖板或沟盖板GB 9挡雨板或檐口板YB 10吊车安全走道板 DB 11墙板 QB 12天沟板 TGB 13梁 L 14屋面梁 WL钢筋砼梁：在现代建筑中占有很大席位，一般有矩形梁、T 形梁、薄腹梁、屋架；矩形梁和T 形梁适于现浇钢筋砼结构，薄腹梁和屋架均由现场预制或由预 制厂家预制，采用机械进行吊装；钢筋砼梁又有预应力和非预应力之分。钢架梁：钢架结构在厂房 和大跨度建筑结构中比较常见，由型钢杆件采用焊接、螺栓链接拼装在一起屋架结构。 15吊车梁DL 16单轨吊DDL 17轨道连接DGL 18车挡CD 19圈梁QL 20过梁GL
钢筋砖过梁 (一般用于荷载不大、跨度较小的门、窗、设备洞口等过梁之用)砖拱过梁 (用于洞口宽度小于 1 米) 钢筋 (混凝土 )砼过梁（宽度同墙厚，高度及配筋根据结构计算确定） 钢过梁 木过梁等 21连系梁LL
22基础梁JL 23楼梯梁TL 24框架梁 KL（指两端与框架柱(KZ)相连的梁，或者两端与剪力墙相连但跨高比不小于 5 的梁） 25框支梁 KZL 因为建筑功能要求，下部大空间，上部部分竖向构件不能直接连 续贯通落地，而通过水平转换结构与下部竖向构件连接。当布置的转换梁支撑上部的剪力墙的 时候，转换梁叫框支梁，支撑框支梁的柱子就叫做框支柱。 26屋面框架梁 WKL 27檩条 LT 28屋架 WJ 29托架 TJ 30天窗架 CJ 31框架 KJ 32刚架 GJ 33支架 ZJ 34柱 Z 35框架柱 KZ 36构造柱 GZ 1. 当混凝土墙(柱) 分隔的直段长度,120( 或100) 厚墙超过 3.6m ， 180( 或190) 厚墙超过5m 时，在该区间加混凝土构造柱分隔； 2. 120( 或 100) 厚墙当墙高大于 3 米时，开洞宽度大于 2.4m时应加构造柱或钢筋混凝土水平系梁； 3.180( 或 190) 厚墙当墙高大于 4m, 开洞宽度大于 3.5m 时应加构造柱或钢筋混凝土水平系梁。37承台CT 38设备基础SJ
建筑施工图常用符号及图例
房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。 建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。 建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。 结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。 在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：
（1）图纸目录。 （2）设计总说明。 （3）建筑施工图。 （4）结构施工图。 （5）建筑装修图。 （6）设备施工图（简称“设施”），本书不做讨论。 阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。 一、房屋的组成及其作用 房屋建筑一般可分为民用建筑和工业建筑两大类。各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。如图3-1。 基础是房屋最下面与地基相接触的承重构件，起着支撑房屋的作用，并将整个建筑物荷载传于地基。 楼房的第一层称为首层(或称一层或底层)，往上称二层、三层……顶层，这是由楼板分隔而成的。屋面、楼板是房屋的水平承重构件，它将楼板上的各种荷载传递到墙或梁上去，再由墙或梁传给基础。屋面是房屋顶部的围护和承重构件。
施工图常用符号
第10章建筑施工图-->第1节概述-->施工图常用符号 1.定位轴线 在施工图中通常将房屋的基础、墙、柱、墩和屋架等承重构件的轴线画出，并进行编号，以便于施工时定位放线和查阅图纸。这些轴线称为定位轴线。 根据“国标”规定，定位轴线采用细点划线表示，轴线编号的圆圈用细实线，直径一般为8mm，详图上为10mm，如图3.2.3所示。在圆圈内写上编号。在平面图上水平方向的编号采用阿拉伯数字，从左向右依次编写（如图3.2.11是由1到9）。垂直方向的标号，用大写拉丁字母自下而上顺序编写（如图3.2.11是由A到E）。拉丁字母中I、O及Z三个字母不得作轴线编号，以免与数字1、0、2混淆。在较简单或对称的房屋中，平面图的轴线编号，一般标注在图形的下方及左侧。较复杂或不对称的房屋，图形上方和右侧也可标注。 对于一些与主要承重构件相联系的次要构件，它的定位轴线一般作为附加轴线，编号可用分数表示。分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写,如图3.2.3a所示。在画详图时，如一个详图适用于几个轴线时，应同时将各有关轴线的编号注明，如图3.2.3a、d、e所示。 定位轴线也可采用分区编号，其注写形式可参照“国标”有关规定。 2.标高符号
在总平面图、平面图、立面图和剖面图上，经常用标高符号表示某一部位的高度。各图上所用标高符号应按图3.2.4(1)所示形式以细实线绘制。图3.2.4(2)所示为具体的画法。标高数值以米为单位，一般注至小数点后三位数（总平面图中为两位数）。在“建施”图中的标高数字表示其完成面的数值。如标高数字前有“-”号的，表示该处完成面低于零点标高。如数字前没有符号的，则表示高于零点标高。如同一位置表示几个不同标高时，数字可按图3.2.4中的形式注写。 3.索引符号与详图符号 为方便施工时查阅图样，在图样中的某一局部或构件，如需另见详图时，常常用索引符号注明画出详图的位置、详图的标号以及详图所在的图纸编号，如图 3.2.15中剖面图B轴线上所示。按“国标”规定，标注方法如下： (1)索引符号：用一引出线指出要画详图的地方，在线的另一端画一个细实线圆，其直径为10mm。引出线应对准圆心，圆内过圆心画水平线，上半圆中用阿拉伯数字注明该详图的编号，下半圆中用阿拉伯数字注明该详图所在图纸的图纸号(图 3.2.5a)。如详图与被索引的图样同在一张图纸内，则在下半圆中间画一水平细实线
土建施工图中的常用符号
土建施工图中的常用符号 五、施工图中常用的符号 1.定位轴线 在施工图中通常将房屋的基础、墙、柱、墩和屋架等承重构件的轴线画出，并进行编号，以便于施工时定位放线和查阅图纸。这些轴线称为定位轴线。 定位轴线及编号的画法 “国标”规定，定位轴线用细点划线绘制。轴线编号的圆圈用细实线绘制，其直径为8mm。在圆圈内写上编号。 平面图上水平方向的编号用阿拉伯数字，从左向右依次编写（如右图由1到9）。垂直方向的编号，用大写拉丁字母自下而上顺次编写（如右图由A到E）。I、O及Z三个字母不得作轴线编号，以免与数字1、0及 2混淆。 在较简单或对称的房屋中，平面图的轴线编号一般标注在图形的下方及左侧。较复杂或不对称的房屋，图形上方和右侧也可以标注。 对于一些与主要承重构件相联系的次要构件，它的定位轴线一般作为附加轴线，编号用分数表示，如右图中的“1/A”。分母表示前一轴线的
编号，如“A”；分子表示附加轴线的编号，用阿拉伯数字顺序编写。 在画详图时，轴线编号的圆圈直径为10mm。通用详图的轴线号，只用圆圈，不注写编号。如一个详图适用于几个轴线时，应同时将各有关轴线的编号注明。 (a)通用详图的轴线号,只用圆圈，不写编号。 (b)详图用于两个轴线时。(c)详图用于三个或三个以上轴线时。 (d)详图用于三个以上连续编号的轴线时。 2.标高符号 在总平面图、平、立、剖面图上，常用标高符号表示某一部位的高度。各图上所用标高符号以细实线绘制。标高数值以米为单位，一般注至小数点后三位（总平面图中为二位数）。图中的标高数字表示其完成面的数值。如标高数字前有“-”号的，表示该处完成面低于零点标高。如数字前没有符号的，表示高于零点标高。
机械图纸中常见的符号及意义(中文)
直度-一个条件，一个面元素或轴是一条直线。 平整度-是条件，表面有所有的元素在一个平面。 圆度- 描述条件对革命的表面（圆柱，圆锥，球）在所有点的表面相交的任何飞机。 圆柱度- 描述了一个条件的旋转面，使所有的点面距离相等，一个共同的旋转轴。 线轮廓度-是条件允许量相同的剖面变化，醚单边或双边，沿着一条线元素的特征。 面轮廓度-是条件允许量相同的剖面变化，醚单边或双边，上表面。 周围标志-表明公差适用于所有周围的部分表面。 倾斜度-是表面，轴，或中线，这是从某一特定角度基准平面或轴。 垂直度-条件是表面，轴，或线，这是90度的基准平面或基准轴 平行度 -一个表面，线，或轴，这是等距离的所有点，基准平面或轴。 位置公差- 定义一个区域内的轴或中心平面的一个特点是允许不同的真正的（理论上精确）位置。 同心度-描述在其中一个条件的 2个或更多的功能，在任何组合，有一个共同的旋转轴。 对称度 -是一种状况，其中一个功能（或功能）是处理有关对称中心平面基准特征。 跳动-是复合偏离理想形式的一部分表面上通过革命旋转（360 度）的一部分，在基准轴 全跳动-是同时复合控制所有表面元素在所有圆轮廓测量位置的部分是通过旋转 360。 直径-圆形特征时使用的显示领域的绘图或表明，宽容是针锋相对的当用在特征控制框架 圆锥锥度-是用来表明锥度锥度。这个符号是始终显示垂直腿向左。 斜坡度-是用来表明坡平锥度。这个符号是始终显示垂直腿向左。 深度-是用来表明，一方面适用于深度的特征。这个符号之前的深度 值之间没有空间。
正方形- 是用来表明，一个单一的尺寸适用于方形。符号之前的尺寸之间没有空间。 半径-创建一个区域定义的弧（最大和最小半径）。零件表面必须躺在这个区域。 δ 厚度 新代词（t ） 球形直径公差值-前应在指定的公差值代表球区。此外，一个位置公差可能被用来控制的位置，一个球形特征相对于其他特征的一部分。符号为球形直径之前的尺寸大小的特征和位置公差值， 表明一个球形公差带 C 45°倒角 之间-表明一个外形公差适用于几个连续的功能，可以指定在外形公差的开始和结束。这些信件是参考使用符号（1994）或词之间的图纸发到早期版本的标准。
施工图常用符号、图例大全
施工图常用符号、图例大全 一、定位轴线 1、作用 定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。 2、定位轴线的编号 1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； 2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。 平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。 3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。
二、索引符号与详图符号 1）详细表示某些重要局部，需要另绘制其详图进行表达。 2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。 三、标高符号 标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。 结构标高: 指结构构件未经装修的表面的标高。如圈梁底面、梁顶面等标高。
四、引出线
五、其他符号 1、连接符号： 对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。 连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。 2、折断符号 1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。 2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。
常用的建筑平面图纸符号
常用的建筑平面图纸符号 导读： 还在为读建筑平面图烦恼，四处搜索询问“谁能告诉我建筑图纸上所有的符号怎么看啊”吗？要能熟练识读建筑总平面图，必须熟悉常用的建筑总平面图图例符号。有了这些符号大全，无论是阅读还是绘制建筑平面图, 都不在话下了！ 长话短说，本文主要介绍在制作建筑平面图时经常使用的符号及每个符号代表的意义。熟记这些建筑常用图形，读图制图原来可以如此轻松。 一. 基本绘图形状 用途：无特别限定意义，可以根据自己的实际用途结合图形形状来选取。 二. 尺寸标注形状
用途：用于标注建筑物的长宽高尺寸。图样除了画出建筑物及其各部分的形状外，还必须准确地、详尽地和清晰地标注尺寸，以确定其大小，作为施工时的依据。图样上的尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字组成。 三. 建筑物核心符号 用途: 指南针：北方是罗盘针通常指向的方向。在平面图中，北方箭头显示了平面图的哪一边是北边。 空调几位：是放置空调的地方。 实心墙：描绘了墙壁的相对厚度 剪式楼梯：通常由楼梯相连的两个主要航程构成，从上方观察时形成“U”形。扶手：是设计用于抓住手的轨道，以提供稳定性或支撑。 抽水马桶：是厕所的象征。
电梯：是一个移动的楼梯，由一个由马达驱动的无休止的循环带组成，它传达公共建筑物的地板之间的人。 四：电气和电信符号 用途：不同的电气符号用来标明开关，电话线，热水器，水龙头等安装的位置，以及不同地方插座的安装类型（是安装三孔插座，双控插座甚至是四孔插座），以便安装电气时更能方便快捷操作。 五：墙，门，窗户和结构图形 用途：
悬吊门：固定点（轨道）在上部的门。 旋转门：一般由玻璃制成，多为四翼，也有三翼等。多置于公司、医院、饭店、百货公司、商场、政府部门、办公大楼等人流较多、出入频繁的建筑物。 滑窗：无缝滑窗将传统皮卡后窗常见的垂直缝隙隐藏了起来，从外部看为一处平滑的窗口。 凸窗：砌入墙壁又向墙外凸出的窗户。遍用于提供房间较大的错觉。凸窗亦用作提高建筑物内的自然光及制造普通窗子不能做到的外观。隔间的角落内最常用的角度为90°, 135°和150°。 幕墙：又名建筑幕墙，帷幕墙，是现代化建筑的经常使用的一种立面，由面板与支承结构体系（支承装置与支承结构）组成的、可相对主体有一定位移能力或自身有一定变形能力、不承担主体结构所受作用的建筑外围护墙或装饰性结构。
道理工程图例及符号
十三章道理工程图例及符号 一、一般规定 1、图幅及图框尺寸应符合下表的规定： 图幅及图框尺寸(mm) 幅面格式 2、需要缩微后存档或复制的图纸，图框四边均应具有位于图幅长边、短边中点的对中标志(下图)，并应在下图框线的外侧,绘制一段长100mm标尺，其分格为10mm。对中标志的线宽宜采用大于或等于0.5mm、标尺线的线宽宜采用0.25mm的实线绘制(下图)。
对中标志及尺寸 二、图标及会签栏 1、图标应布置在图框内右下角(图)。图标外框线线宽宜为0.7mm；图标内分格线线宽宜0.25mm。 2、图标应采用下图所示中的一种。 图标 3、会签栏宜布置在图框外左下角(见下图)，并应按图绘制。会签栏外框线线宽宜为0.5mm；内分格线线宽宜为0.25mm。 会签栏（单位mm） 4、当图纸需要绘制角标时，应布置在图框内的右上角，角标线线宽宜为0.25mm。
角标（单位mm） 三、坐标 1、坐标网格应采用细实线绘制，南北方向轴线代号应为X；东西方向轴线代号应为Y。坐标网格也可采用十字线代替(下图a)。 坐标值的标注应靠近被标注点；书写方向应平行于网格或在网格延长线上。数值前应标注坐标轴线代号。当无坐标轴线代号时，图纸上应绘制指北标志(下图b) 坐标网格及标线 2、当坐标数值位数较多时，可将前面相同数字省略，但应在图纸中说明。坐标数值也可采用间隔标注。 3、当需要标注的控制坐标点不多时,宜采用引出线的形式标注。水平线上、下应分别标注X轴、Y轴的代号及数值(下图)。当需要标注的控制坐标点较多时，图纸上可仅标注点的代号，坐标数值可在适当位置列表示出。 坐标数值的计量单位应采用米，并精确至小数点后三位。
电气工程图例符号大全
电气工程施工图一般符 一、敷设表示 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内
SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC
沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃屏蔽控制电缆; ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径 铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对 0.4-0.5-0.6-0.7-0.8-0.9线径 铠装阻燃通信电缆; ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径 矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV32 5对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径 铠装计算机电缆； DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22 1*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm 铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32 4芯-6芯-8芯-9芯------6 型号含义：
施工图上常用符号大全
施工图纸常用的符号集锦 2018-03-08广联达造价圈广联达造价圈 一、钢筋平法图集常用符号解释 la :非抗震构件的钢筋锚固长度。 laE :抗震构件的钢筋锚固长度。 bw :剪力墙的厚度。 bf :转角处的暗柱的厚度。 In :梁的净跨度。 IIE :钢筋的搭接长度。 he :支座的净宽度。 Av:为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2 ，应按360N/mm2 计算；箍筋或拉筋沿竖 向间距：一级不宜大于100mm ,二级不宜大于150mm 。 bf :剪力墙厚度。 be :端柱端头的宽度。 bw :剪力墙厚度。
1c :为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、 1.5bw 和450mm 三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm 。 In :梁跨度值。 lae :纵向受拉钢筋抗震锚固长度。 la :受拉钢筋最小锚固长度。 lie :纵向受拉钢筋抗震（绑扎）搭接长度。 II :纵向受拉钢筋非抗震绑扎搭接长度。 Ini :梁本跨的净跨值。 hac :暗柱长度。 Hn :所在楼层的柱净高。 hc :柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。 hw :抗震剪力墙墙肢的长度（也表示梁净高）。 hb :梁截面高度。
Ac :为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
、各类结构构件名称代码1、柱 KZ——-框架柱 KZZ —-框支柱 XZ——芯柱 LZ -梁上柱 —— QZ - 剪力墙上柱 2、剪力墙 (1 ) 墙柱 YDZ —-约束边缘端柱YAZ —-约束边缘暗柱YYZ ——约束边缘翼墙柱YJZ —约束边缘转角柱
常用地质图例及符号
地質圖元符號常有助於鑽探資料的記錄與解讀，本規範「工程地質圖元符號」主要是用在鑽孔柱狀圖上，以「目視判別」的結果為主。目前國內各相關單位現 行所使用之「工程地質圖元符號」並不一致，為建立一致之共識，並爭取廣泛的 支持，本規範「工程地質圖元符號」乃依據我國中央標準局所制訂之國家標準 「CNS6589」、「CNS6590」、「CNS 6591」等編訂之。本次工程地質圖元符號之修 訂工作，期配合行政院公共工程委員會之製圖手冊加以整合(如對照表備註所列)，而使「國土資訊系統自然環境基本資料庫分組—工程地質探勘資料庫」更能得到 政府機關及工程實務界之支持與使用。 本規範將地質圖元分為「土壤或沉積物」、「沉積岩」、「變質岩」及「火成岩」 等四大類，再將每一類圖元區分為「基本型」及「混合衍生與變異型」兩個類別， 並將其分別表列。對於某些業務，如果「基本型」之地質圖元符號即已夠用，那 麼「混合衍生與變異型」之圖元符號，即可將其視為「備而不用」，如此將可有 助於相關作業的簡化。 為了方便使用者選用圖元符號，我們也配合設計了分類代碼表。「0」代表粗分類，如果相關資料只需記錄其為岩石或土壤，則可採用此粗分類記錄方式。「奇數字首」的代碼，代表「基本型圖元」，「偶數字首」的代碼為「混合衍生及變異 型圖元」。因此，本規範「工程地質圖元符號」共可分為以下九大類: 0、粗分類(基本型)
1、土壤或沉積物類(基本型) 2、土壤或沉積物類(混合衍生與變異型) 3、沉積岩類(基本型) 4、沉積岩類(混合衍生與變異型) 5、變質岩類(基本型) 6、變質岩類(混合衍生與變異型) 7、火成岩類(基本型) 8、火成岩類(混合衍生與變異型)
电气工程图例符号大全
电气工程图例符号 概述:电气工程图集中表现了电气工程设计的意图,就是电气设备安装的重要施工依据。电气工程图有以下特点: ---------- 1)电气工程图只表示电气线路的原理与接线,不表示电气设备与元件的准确形状与位置。 2)为了使绘图、读图方便与图面清晰,电气工程图采用国家统一制定的图例符号及 必要的文字标记,来表示实际的线路与各种电气设备与元件。为了能读懂电气工程图,施工人员必须熟记各种电气设备与元件的图例符号及文字标记的意义。目前,有些设备与元件国家还没有规定标准的图例符号,允许设计人员自行编制,所以读图时,还要弄清设计人员自行编制的符号及其意义。 3)读图时要明白设计人员的思路,按设计人员划分不同的分布工程,仔细读图,每个分部工程,先阅读系统图,了解该部分的电气设计总构思,然后结合剖面图、有关安装施工标准图集,理清思路,对施工做好整体规划。现在时 刻:19:45:22 图列符号名称图列符号名称 普通砖墙窗 普通砖墙钢筋混凝土 普通磗柱金属 砂、灰土、及粉刷材料窗 普通砖不可见孔洞 混凝土双扇弹簧门 钢筋混凝土柱墙内单扇推拉门 不可见孔洞自然土壤 坑槽夯实土壤 可见孔洞墙内双扇推拉门 双扇门标高符号(单位m) 轴线与附加轴线污水池
木材单扇门 玻璃 楼梯首层 标准层 顶层 表2-2 常用电气图用图型符号 国标序号图形符号名称及说明备注06-19-03 06-19-06 双绕组变压器三绕组变压器 11-15-01 11-15-02 11-15-04 11-15-05 11-15-06 11-15-07 1 (1)屏、台、箱、柜一般符号 (2)电力或电力-照明配电箱 (3)照明配电箱(屏) (4)事故照明配电箱(屏) (5)多种电源配电箱(屏) (6)电源自动切换箱(屏) 画于墙外为明装 距地一般1、8mm 画于墙内为暗装 距地一般1、4mm 2 5 3 6 4 11-16-09 11-16-10 11-16-12 按钮盒一般型及保护型 密闭型防爆型 带指示灯型 点数应符号按钮数目 08-02-01V 电压表A 电流表W 功率表 08-04-03 08-04-15 Wh -有功电能表varh -无功电能表 11-18-19电信插座一般符号可用文字或符号加以区别 TP电话;TV电视;TX电传;M传声器;FM调频
施工图上常用符号大全
施工图纸常用得符号集锦 2018-03-08广联达造价圈广联达造价圈 一、钢筋平法图集常用符号解释 la:非抗震构件得钢筋锚固长度。 laE:抗震构件得钢筋锚固长度。 bw:剪力墙得厚度。 bf:转角处得暗柱得厚度。 ln:梁得净跨度。 llE:钢筋得搭接长度。 hc:支座得净宽度。 λv:为约束边缘构件得配筋特征值,计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算;箍筋或拉筋沿竖向间距:一级不宜大于100mm,二级不宜大于150mm。Sbm0gqd。VEBrNmy。 bf:剪力墙厚度。 bc:端柱端头得宽度。 bw:剪力墙厚度。 lc:为约束边缘构件沿墙肢得长度,不应小于图集中表内得数值、1、5bw 与450mm三者得最大值,有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度;加300mm。sML0u5K。p7XsV9v。 ln:梁跨度值。
lae:纵向受拉钢筋抗震锚固长度。 la:受拉钢筋最小锚固长度。 lle:纵向受拉钢筋抗震(绑扎)搭接长度。 ll:纵向受拉钢筋非抗震绑扎搭接长度。 lni:梁本跨得净跨值。 hac:暗柱长度。 Hn:所在楼层得柱净高。 hc:柱截面长边尺寸(圆柱为截面直径),也表示为端柱得宽度。hw:抗震剪力墙墙肢得长度(也表示梁净高)。 hb:梁截面高度。 Ac:为计算边缘构件纵向构造钢筋得暗柱或端柱得截面面积。 二、各类结构构件名称代码 1、柱 KZ——框架柱 KZZ——框支柱 XZ——芯柱 LZ——梁上柱 QZ——剪力墙上柱
2、剪力墙 (1)墙柱 YDZ——约束边缘端柱YAZ——约束边缘暗柱YYZ——约束边缘翼墙柱YJZ——约束边缘转角柱GDZ——构造边缘端柱GAZ——构造边缘暗柱GYZ——构造边缘翼墙柱GJZ——构造边缘转角柱AZ——非边缘暗柱 FBZ——扶壁柱 (2)墙身 Q——剪力墙 (3)墙梁 LL——连梁(无交叉暗撑、钢筋) LL(JC)连梁(有交叉暗撑)(03G) LL(JG)连梁(有交叉钢筋)(03G)
电气图例符号
下面是常用电器文字代号 YF是防火阀。 给你提供些资料，绝对有用。可不可以再追加些分数啊？ 电路图常用符号： AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器(负序零序) KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序) KP 极化继电器 KR 干簧继电器 KI 阻抗继电器 KW(NZ) 功率方向继电器(负序零序) KA 瞬时继电器；瞬时有或无继电器；交流继电器 KV电压继电器 L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流 SE 实验按钮 SR 复归按钮 f 频率 Q——电路的开关器件 FU——熔断器 FR——热继电器 KM ——接触器 KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器 SB——按钮开关Q——电路的开关器件 FU——熔断器 KM——接触器 KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器 KT——延时有或无继电器 SB——按钮开关 SA 转换开关 电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线电缆母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预报音响小母线WPS 电压小母线WV 事故照明小母线WELM 避雷器F 熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压保护器件FV 电容器C 电力电容器CE 正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE 试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP 手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP 速度控制开关SS 温度控制开关辅助开关ST 电压表切换开关SV 电流表切换开关SA 整流器U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF 变流器UC 逆变器UI 电动机M 异步电动机MA 同步电动机MS 直流电动机MD 绕线转子感应电动机MW 鼠笼型电动机MC 电动阀YM 电磁阀YV 防火阀YF 排烟阀YS 电磁锁YL 跳闸线圈YT 合闸线圈YC 气动执行器YPAYA 电动执行器YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV 电加热器加热元件EE 感应线圈电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL 电阻器变阻器R 电位器RP 热敏电阻RT 光敏电阻RL 压敏电阻RPS 接地电阻RG 放电电阻RD 启动变阻器RS 频敏变阻器RF 限流电阻器RC 光电池热电传感器B 压力变换器BP 温度变换器BT 速度变换器BV 时间测量传感器BT1BK 液位测量传感器BL 温度测量传感器BHBM 电路图常用符号： AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器(负序零序) KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序) KP 极化继电器 KR 干簧继电器 KI 阻抗继电器 KW(NZ) 功率方向继电器(负序零序) KA 瞬时继电器；瞬时有或无继电器；交流继电器 KV电压继电器 L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流 SE 实验按钮 SR 复归按钮 f 频率 Q——电路的开关器件 FU——熔断器 FR——热继电器 KM ——接触器 KA——1、瞬时接触继电
