附图：配电箱标识牌及尺寸标准
附图：

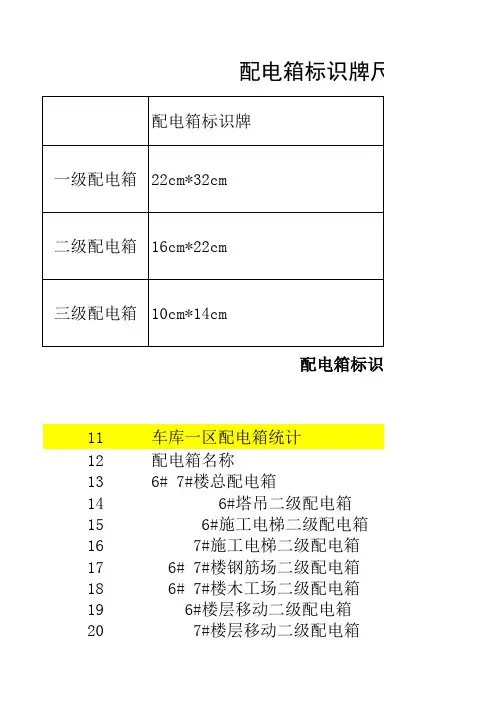

配电箱标识牌及尺寸标准
尺寸大小：210*297mm
尺寸大小：210*297mm
尺寸大小：210*297mm
配电箱型号及规格
配电箱规格及参数 GCK、GCS、MNS是低压抽出式开关柜； GGD、GDH、PGL是低压固定式开关柜； XZW综合配电箱； ZBW箱式变电站； XL、GXL低压配电柜、建筑工地箱； JXF电器控制箱； PZ20、PZ30系列终端照明配电箱； PZ40、XDD（R）电表计量箱 PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释： (1)PXT明装配电箱，暗装加（R） (2)K有如表1的系列配线方式 (3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。 (4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入 (5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路 (6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30 表1： 序号汉语拼音字头中文解释装配图号电气原理图号 1 JL 计量箱PXT01 PXT01 dq系列
2 CZ 插座箱PXT02 PXT02 dq系列 3 ZM 照明箱PXT03 PXT03 dq系列 4 DL 动力箱PXT04 PXT04 dq系列 5 JC 计量插座箱PXT05 PXT05 dq系列 6 JZ 计量照明箱PXT06 PXT06 dq系列 7 JD 计量动力箱PXT07 PXT07 dq系列 8 ZC 照明插座箱PXT08 PXT08 dq系列 9 DC 动力插座箱PXT09 PXT09 dq系列 10 DZ 动力照明箱PXT10 PXT10 dq系列 11 HH 混合功能箱PXT11 PXT11 dq系列 12 ZN 智能箱PXT12 PXT12 dq系列 电气箱柜名称编号规格型号 高压开关柜AH 高压计量柜AM 高压配电柜AA 高压电容柜AJ 低压电力配电箱柜AP 低压照明配电箱柜AL 应急电力配电箱柜APE 应急照明配电箱柜ALE 低压负荷开关箱柜AF
配电箱技术要求
配电箱技术要求 一、产品标准和规范 1、参照标准 在本技术规范中引用的标准和规范，应是尚在通用的或最新版本标准。所有提供设备的设计、制造、检验、测试、验收等标准应符合国际标准化组织及国际、国内相关行业已实施的标准。 这些标准应包括但不限于（如下述内容中不为最新版本，请按最新版本采用）： GB7251－《低压成套开关设备》。 GB/13911－《金属涂覆和化学处理》 GB1284－《低压断路器》。 GB2JB4011.1－《低压熔断器一般要求》 GB4025－《低压电器基本标准》。 JB4013.1－《控制电路电器和开关元件一般要求》 GB998－《低压电器基本试验方法》。 GB/T 4942.2- 《低压电器外壳防护等级》 GB/T 3047.1- 《面板、架和柜的基本尺寸》 GB/T 2681- 《电工成套装置中的导线颜色》 GB/T 2682- 《电工成套装置中的指示灯和按钮的颜色》 GB/T 17626- 《电磁兼容试验和测量技术》 GB2423.1-、GB2423.2-、GB2423.4-《电工电子产品基本环境试验规程》 GB7251.3- 《低压成套开关设备和控制设备第三部分:对非专业人员可进 入场地的低压成套开关设备和控制设备—配电板的特殊要 求》 IEC60439-1-《开关及控制装置附件》 IEC60947-1-《低压开关设备和控制设备、多功能开关、自动转换开关电器》
IEC60947-6-1《多功能设备—自动转换开关设备》 IEC439-1 低压开关设备和控制设备 GB156《额定电压》 GB762《电力设备额定电流》 GB4026《电气接线端子的识别和用字母数字符号标志界限端子的通则》GB2828《逐批检查计数抽样程序及抽样表》 GB14048.1《低压开关设备和控制设备总则》 GB14048.2 低压开关设备和控制设备--低压断路 GB14048.3低压开关、隔离器、隔离开关及熔断器组合电器 GB14048.7、8《低压开关设备和控制设备》 GB14048.9《低压开关设备和控制设备》 GB14048.11 《自动转换开关电器》 B7251.1: 型式试验和部分型式试验成套设备 GB4208外壳防护等级(IP) GB50171电气装置安装工程盘、柜及二次回路结线施工及验收规范 GB50303 《建筑电气工程施工质量验规范》 JB/T9660《行线槽》 GB16806《消防联动设备通用技术条件》 二、配电箱（柜）技术规格及要求 1、配电箱（柜）柜体 1-1 额定绝缘电压：660V 1-2 绝缘试验电压：2500V／1min 1-3 额定工作电压：400V 1-4 防护等级：IP40，室外为IP65。注:其他特殊要求按施工图说明。 1-5 降容系数：>0.85
Z系列配电箱型号及尺寸
PZ30系列配电箱型号、外形尺寸
大3P的空调的功率为2250kw,也就是用电流为2250/220=10A，用32A的一般情况下是完全可以的 在跳闸时，你可以去摸一下空气开关，如果发烫，那就换一个。可能是开关的接触点有点问题。换一个相同型号，好一点品牌的。 如果改为40A的，也未尝不可。但不宜太大。40A足矣！！ 1、DZ4760A C25： DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的） LE-----带漏电脱扣功能 60-----框架等级为60A C------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍 2、塑壳断路器NS100N-STR22SE-100/3P-P-RC NS-----施耐德（天津梅兰日兰）产品代号 100----框架电流等级，有100、160、250、400、630 STR22SE--脱扣器类型，电子脱扣，用于NS100、160、250 100/3P---额定电流100A，极数为3极 P------插入式（安装方式），F--固定式，D--抽出式 FC-----板前接线，RC--板后接线 另外，后缀还可以有： MX/MN--分励/失压线圈 OF/SD/SDE/SDV----多功能辅助开关 MCH----电动操作机构 ME/MB/MH----漏电保护模块、电流表模块、电流互感器模块、延伸旋转手柄 3、类似的图纸标注还有很多，不一定是统一的作图规定、规范，凡是与电气产品有关的标注代号，基本上都参照厂家的产品样本。 4、作图方面，只有类似【管线规格、数量】、【管线敷设方式】、【设备、材料型号、容量】等才有比较一致的标注方式。 比如：ZR-BV-3*2.5 SC20WC----表示含义： 阻燃聚氯乙烯绝缘2.5平方毫米铜芯电线，3根穿20钢管，墙内暗埋敷设。 5、通用标注含义，请参照《建筑电气安装工程手册》（吕光大主编）第一册，或参照设计手册，或找电气工程识图方面的书。 一、全部电器总容量5000W，负荷不大，用【32A/2P断路器+漏电脱扣附件】即可。 如果考虑【需用系数】的话，25A规格也可。 二、计算公式： Ijs=Kx*P/U/cosφ，其中： Ijs-------计算电流； Kx--------需用系数，家庭用电，Kx在0.5~0.7之间足够；
配电箱尺寸标注标准
表箱体尺寸标注标准 一．住宅电能表箱体尺寸标注标准 2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留 插卡孔；箱体采用1.2~1.5mm钢板制作； 3.本箱体进线断路器为63A,进线截面不大于25mm2； 4.墙体留洞尺寸为箱体尺寸加10mm； 二．86系列电能表技术参数 2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；
三.住宅户内照明配电箱尺寸参数 2.墙体留洞尺寸为箱体尺寸加10mm； 3.分路断路器每极宽度为18 mm； 四．普通照明配电箱尺寸参数 2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作； 3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。 4.本箱体进线断路器为63A,进线截面不大于25mm2； 5.分路断路器每极宽度为18 mm； 6.墙体留洞尺寸为箱体尺寸加10mm；
五．动力配电箱尺寸参数 2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作； 3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。 4.墙体留洞尺寸为箱体尺寸加10mm； 5.PC级双电源带分支配电开关箱尺寸：600X800X200 六．动力配电柜参数 2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装； 3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂
七．常用变配电室低压配电柜参数 七．常用弱电箱体尺寸参数 1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm) 2.电视分线箱箱体参考尺寸450x350x150(mm)
配电箱型号规格及系统图学习
配电箱型号规格 配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB，出线为3相或单相MCB或RCB，一般为嵌墙暗装，底距地按照规范要求不低于1.5米。明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB，出线为MCCB或MCB（中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM柜式配电箱，一般落地，作为总进线使用。电箱一般型号无太多意义，主要看开关。 GCK、GCS、MNS是低压抽出式开关柜； GGD、GDH、PGL是低压固定式开关柜； XZW综合配电箱； ZBW箱式变电站； XL、GXL低压配电柜、建筑工地箱； JXF电器控制箱； PZ20、PZ30系列终端照明配电箱； PZ40、XDD（R）电表计量箱 PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释： (1)PXT明装配电箱，暗装加（R） (2)K有如表1的系列配线方式 (3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。 (4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入 (5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路 (6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30 表1： 序号汉语拼音字头中文解释装配图号电气原理图号 1 JL 计量箱PXT01 PXT01 dq系列 2 CZ 插座箱PXT02 PXT02 dq系列 3 ZM 照明箱PXT03 PXT03 dq系列 4 DL 动力箱PXT04 PXT04 dq系列 5 JC 计量插座箱PXT05 PXT05 dq系列 6 JZ 计量照明箱PXT06 PXT06 dq系列 7 JD 计量动力箱PXT07 PXT07 dq系列 8 ZC 照明插座箱PXT08 PXT08 dq系列 9 DC 动力插座箱PXT09 PXT09 dq系列 10 DZ 动力照明箱PXT10 PXT10 dq系列 11 HH 混合功能箱PXT11 PXT11 dq系列 12 ZN 智能箱 PXT12 PXT12 dq系列
配电箱尺寸标注标准
表箱体尺寸标注标准 .住宅电能表箱体尺寸标注标准 注：1以上参数选自华北标《低压配电装置》 09BD3-31; 2.箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留 插卡孔；箱体采用1.2~1.5mm钢板制作； 3. 本箱体进线断路器为63A,进线截面不大于25mm2； 4. 墙体留洞尺寸为箱体尺寸加10mm； 86系列电能表技术参数 1. 以上参数选自华北标《低压配电装置》 09BD3-49; 2. 预付费表一般采用DDY型号，厂家不同而不同；参数参考 DD862-6系列;
三.住宅户内照明配电箱尺寸参数 1. 以上参数选自华北标《低压配电装置》09BD3-57; 2. 墙体留洞尺寸为箱体尺寸加10mm; 3. 分路断路器每极宽度为18 mm； 四.普通照明配电箱尺寸参数 1. 以上参数选自华北标《低压配电装置》09BD3-59.61; 2. 箱体采用1.2~1.5mm电解钢板或冷轧钢板制作 3. 箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色 4. 本箱体进线断路器为63A，进线截面不大于25mm2; 5. 分路断路器每极宽度为18 mm； 6. 墙体留洞尺寸为箱体尺寸加10mm;
五.动力配电箱尺寸参数 1. 以上参数选自华北标《低压配电装置》09BD3-63.64 2. 箱体采用1.2~1.5mm电解钢板或冷轧钢板制作； 3. 箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色 4. 墙体留洞尺寸为箱体尺寸加10mm ； 5. PC级双电源带分支配电开关箱尺寸：600X800X200 六.动力配电柜参数 1. 以上参数选自华北标《低压配电装置》09BD3-63.64 2. PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装； 3. 柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂
室内配电箱尺寸选择经验
配电箱尺寸选择参考 一般来说设计时都标配电箱的大概尺寸，定做时可以不按照设计时的尺寸来做，设计所提供的尺寸仅供参考，在图纸上也注明了箱体尺寸仅供参考，可以根据不同产品和现场施工需要修改箱体尺寸，设计的也不用出变更。虽说是参考尺寸，但是设计师对箱子的大小应该心里有数，这样可以避免在施工时做的箱子和设计时差的太多，造成不必要的麻烦。 下面是我在做设计时估算箱子的方法，可以供楼主参考一下，这种方法计算出来的尺寸一般都会比实际尺寸大上一些。 1.当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM， 2当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM， 3当电箱只是照明电箱或者小动力时，进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40MM，深度为开关最大深度加10MM， 4当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线. 当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线.
一、电表箱: 1、单相六表位暗箱外框尺寸（宽x高x厚）860x840x170，嵌墙尺寸（宽x高x厚）790x750x110，留洞（宽x高x厚）810x770x120，洞底距地1100，定位详平面图。 2、单相四表位暗箱外框尺寸（宽x高x厚）610x840x170，嵌墙尺寸（宽x高x厚）550x750x110，留洞（宽x高x厚）570x770x120，洞底距地1100，定位详平面图。 3、单相三表位暗箱外框尺寸（宽x高x厚）850x550x170，嵌墙尺寸（宽x高x厚）790x490x110，留洞（宽x高x厚）810x510x120，洞底距地1400，定位详平面图。 4、单相二表位暗箱外框尺寸（宽x高x厚）610x550x170，嵌墙尺寸（宽x高x厚）550x490x110，留洞（宽x高x厚）570x510x120，洞底距地1400，定位详平面图。 二、总熔断器盒 1、总熔断器盒实际尺寸（宽x高x厚）440x620x165，嵌墙尺寸（宽x高x厚）400x580x155，留洞（宽x高x厚）420x600x165，洞底距地2000，定位详平面图。 三、T接箱 T接箱（宽x高x厚）290x290x150，嵌墙尺寸（宽x高x厚）260x265x125，留洞（宽x 高x厚）280x280x130，洞顶距板底300，定位详平面图。 四、住户配电箱 1、15位住户配电箱留洞（宽x高x厚）350x250x120，洞底距地2000，定位详平面图。 2、18位住户配电箱留洞（宽x高x厚）400x250x120，洞底距地2000，定位详平面图。 3、24位住户配电箱留洞（宽x高x厚）300x430x120，洞底距地2000，定位详平面图。 五、电信分线箱 1、E型箱实际尺寸（高x宽x厚）700x500x150，C型箱实际尺寸（高x宽x厚）500x380x150，B型箱实际尺寸（高x宽x厚）380x250x130。 2、1~5层采用C型箱，留洞（高x宽x厚）520x400x160。洞底距地1300，定位详平面图。 3、6层采用B型箱，留洞（高x宽x厚）400x270x140。洞底距地1300，定位详平面图。 六、楼层访客对讲及安保分线箱 1、楼层访客对讲及安保分线箱实际尺寸（宽x高x厚）400x350x150，留洞（宽x高x厚）420x370x160，洞底距地2000，定位详平面图。 2、2~6层分线盒（宽x高x厚）268x208x80 七、电视分接箱 电视分接箱实际尺寸（宽x高x厚）200x200x100，留洞（宽x高x厚）220x220(H)x120，洞底距地2000，定位详平面图。 八、家庭信息箱 1、2、6层家庭信息箱留洞（宽x高x厚）300x500x120，洞底距地300，定位详平面图。3~5层家庭信息箱留洞（宽x高x厚）300x200x120，洞底距地300，定位详平面图。
配电箱的尺寸表
一、电表箱: 1、单相六表位暗箱外框尺寸（宽x高x厚）860x840x170，嵌墙尺寸（宽x高x厚）790x750x110，留洞（宽x高x厚）810x770x120,洞底距地1100，定位详平面图。 2、单相四表位暗箱外框尺寸（宽x高x厚）610x840x170，嵌墙尺寸（宽x高x厚）550x750x110，留洞（宽x高x厚）570x770x120,洞底距地1100，定位详平面图。 3、单相三表位暗箱外框尺寸（宽x高x厚）850x550x170，嵌墙尺寸（宽x高x厚）790x490x110，留洞（宽x高x厚）810x510x120,洞底距地1400，定位详平面图。 4、单相二表位暗箱外框尺寸（宽x高x厚）610x550x170，嵌墙尺寸（宽x高x厚）550x490x110，留洞（宽x高x厚）570x510x120,洞底距地1400，定位详平面图。 二、总熔断器盒 1、总熔断器盒实际尺寸（宽x高x厚）440x620x165，嵌墙尺寸（宽x高x厚）400x580x155，留洞（宽x高x厚）420x600x155,洞底距地2000，定位详平面图。 三、T接箱 T接箱（宽x高x厚）290x290x150, 嵌墙尺寸（宽x高x厚）260x265x125，留洞（宽x高x厚）280x280x130，洞顶距板底300，定位详平面图。 四、住户配电箱 1、15位住户配电箱留洞（宽x高x厚）350x250x120,洞底距地2000，定位详平面图。 2、18位住户配电箱留洞（宽x高x厚）400x250x120,洞底距地2000，定位详平面图。 3、24位住户配电箱留洞（宽x高x厚）300x430x120,洞底距地2000，定位详平面图。 五、电信分线箱 1、E型箱实际尺寸（高x宽x厚）700x500x150，C型箱实际尺寸（高x宽x厚）500x380x150，B型箱实际尺寸（高x宽x厚）380x250x130。 2、1~5层采用C型箱，留洞（高x宽x厚）520x400x160。洞底距地1300，定位详平面图。 3、6层采用B型箱，留洞（高x宽x厚）400x270x140。洞底距地1300，定位详平面图。 六、楼层访客对讲及安保分线箱 1、楼层访客对讲及安保分线箱实际尺寸（宽x高x厚）400x350x150,留洞（宽x高x厚）420x370x160,洞底距地2000，定位详平面图。 2、2~6层分线盒（宽x高x厚）268x208x80 3、另颐和华城供应商提供了450x380x90的底层安保箱。 七、电视分接箱 电视分接箱实际尺寸（宽x高x厚）200x200x100，留洞（宽x高x厚）220x220(H)x120,洞底距地2000，定位详平面图。 八、家庭信息箱 1、2、6层家庭信息箱留洞（宽x高x厚）300x500x120，洞底距地300，定位详平面图。3~5层家庭信息箱留洞（宽x高x厚）300x200x120，洞底距地300，定位详平面图。 九、单元进户管 1、电话：高层3Φ63，多层3Φ50 2、有线电视：：高层2SC50，多层2SC40 3、安防：2SC40 4、多层电源：SC150，无地下室需要设置拉线井（长x宽x深）800x800x1000。 做变配电室时变压器的长\宽\高:供校友参考: SC系列配电变压器防护外壳
配电箱型号规格大全
GCK、GCS、MNS是低压抽出式开关柜； GGD、GDH、PGL是低压固定式开关柜； XZW综合配电箱； ZBW箱式变电站； XL、GXL低压配电柜、建筑工地箱； JXF电器控制箱； PZ20、PZ30系列终端照明配电箱； PZ40、XDD（R）电表计量箱 PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释： (1)PXT明装配电箱，暗装加（R） (2)K有如表1的系列配线方式 (3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。 (4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入 (5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路 (6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30 表1： 序号汉语拼音字头中文解释装配图号电气原理图号 1 JL 计量箱PXT01 PXT01 dq系列 2 CZ 插座箱PXT02 PXT02 dq系列 3 ZM 照明箱PXT03 PXT03 dq系列 4 DL 动力箱PXT04 PXT04 dq系列 5 JC 计量插座箱PXT05 PXT05 dq系列 6 JZ 计量照明箱PXT06 PXT06 dq系列 7 JD 计量动力箱PXT07 PXT07 dq系列 8 ZC 照明插座箱PXT08 PXT08 dq系列 9 DC 动力插座箱PXT09 PXT09 dq系列 10 DZ 动力照明箱PXT10 PXT10 dq系列 11 HH 混合功能箱PXT11 PXT11 dq系列 12 ZN 智能箱 PXT12 PXT12 dq系列 电气箱柜名称编号规格型号 高压开关柜AH 高压计量柜AM 高压配电柜AA 高压电容柜AJ 低压电力配电箱柜AP 低压照明配电箱柜AL 应急电力配电箱柜APE 应急照明配电箱柜ALE 低压负荷开关箱柜AF
配电柜电气安装规范
3.2开关柜装配 1、总则 本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。 2、设备和工具 2.1设备：弯排机、50KVA试验变压器、平衡电桥、搪锡炉、台钻等。 2.2工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。 3、装配规范 3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。 3.1.1 结构应该符合该型号产品结构的要求，产品应有固定的安装孔。 3.1.2 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。检验方法：手执门锁轻轻推拉，移动量不超过2㎜。 3.1.3门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000㎜为1㎜，大于1000㎜为1.5㎜，门与门框之间缝隙均匀差小于1000㎜为2㎜，大于1000㎜为2.5㎜。 3.1.4壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。 3.1.5壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。 3.1.6 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。 3.2 元器件选择及安装 3.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用。 3.2.2元器件必须采用取得强制性产品认证的厂家生产的合格产品，非认证产品不得使用。 3.2.3产品上的所有指示灯和按钮颜色应符合GB/T 4025-2003的规定，或符合原理图或接线图的规定。 3.2.4 所有元器件应按照其制造规定的安装使用条件进行安装使用，其倾斜度不大于5°，必须保证开关的电弧对操作者不产生危害，手动操作的元器件，操作机构应灵活，无卡阻现象。 3.2.5所有元器件均应牢固的固定在骨架或支架上，每个元器件应标注醒目的符号，使用的符号或代号必须与原理图或接线图一致。 3.2.6 辅助电路导线的端头与元器件连接时，必须穿导线号码管，标号应正确清楚、完善牢固、有永久的附着力，标号必须与接线图标号一致。 ★3.2.7按装的元件应操作方便，操作时不受到空间的妨碍，不能触及到带电体。 ★3.2.8安装在同一支架（安装板、安装框架）上的电器元件、单元和外接导线的端子的布置应使其在安装、接线、维修和更换时易于接近。尤其是外部接线端子应位于地面安装成套设备基础面上方至少0.2m，并且，端子的安装应使电缆易于与其连接。必须在成套设备内进行调整和复位的元件应是易于接近的。对于地面安装的成套设备，由操作人员观察的指示仪表不应安装在高于成套设备基础面2m处。操作器件，如手柄、按钮等等，应安装在易于操作的高度上；其中心线一般不应高于成套设备基础面2m。
配电柜图纸电缆标注详解
电缆型号 电缆型号是指电缆的各种型号。目录 1 2 3
2电力电缆型号各部分的代号及其含义 1.绝缘种类：V代表聚氯乙烯；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。 2.导体材料：L代表铝；T（省略）代表铜。 3.内护层：V代表聚氯乙烯护套；Y护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。 4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。 5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。 6.外被层：0无；1纤维外被；2聚氯乙烯护套；3聚乙烯护套。 7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。 充油电缆型号及产品表示方法 充油电缆型号由系列代号和电缆结构各部分代号组成。自容式充油电缆产品系列代号CY。外护套结构 从里到外用加强层、铠装层、外被层的代号组合表示。种类、导体材料、内护层及各代号的排列 次序以及产品的表示方法与35kV及以下电力电缆相同。如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙烯护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。充油电缆外护层代号为 1.加强层：1代表铜带径向加强；2代表不锈钢带径向加强；3钢带径向加强；4不锈钢带径向、窄不锈钢带纵向加强。 2.铠装层：0无铠装；2钢带铠装；4粗钢丝铠装。 3.外被层：1纤维层；2聚氯乙烯护套；3聚乙烯护套。 3常见耐火电缆型号介绍及用途说明
乙烯护套控制电缆。 目录 1 1. 1.1 2. 1.2 2 1. 2.1 2. 2.2 3. 2.3 3 1. 3.1 2. 3.2 4 1. 4.1 2. 4.2 5 1. 5.1 2. 5.2 1概述 使用特性 额定电压：U0/U为450/750V。 导体线芯长期工作温度为70℃、95℃两种，电缆敷设温度不低于0℃。电缆的推荐允许弯曲半径如下： 无，应不低于电缆外径的6倍； 铠装或铜带，应不低于电缆外径的12倍； 屏蔽软电缆，不低于电缆外径的6倍。 控制电缆泛指设备仪表供电/信号控制 代表型号：KVV/KYJV/还有其它仪表线等等[1]
配电箱各类符号标注
配电箱各类符号标注: 根据图纸《配电箱系统图》中标注 NPX630/3P 400A中:NPX630是断电器的型号，3P是三极，400A 指最大断路电流为400A。 NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3配电箱： NPX160是断电器的型号 3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。 WL1：指回路1。后面还有回路2等。 YJV:铜芯交联聚乙烯电缆。 NHYJV:耐火铜芯交联聚乙烯电缆 4*70+1*35：指4根线芯截面70mm2加一根线芯截面35的中性线芯。 SC80:指穿直径为80的焊接钢管(俗称黑铁管)。 FC:指暗敷在地面内。 C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明： C65N为断电器型号 C10/1P：断电器最大断路电流为10A，极数为一极。 BV:铜芯聚氯乙烯绝缘电线 3*2.5：3根线芯截面面积2.5mm2的 SC15:穿直径15mm的钢管
CC:暗敷设在屋面或顶板内。 C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空调插座：回路5中，断电器型号为C65N，最大断路电流为16A，采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆，穿直接20mm的钢管，暗敷设在地面内、墙内。 另： 各种敷设方式： AB-沿或跨梁(屋架)敷设 BC-暗敷设在梁内 AC-沿或跨柱敷设 CLC-暗敷设在柱内 WS-沿墙面敷设
WC-暗敷设在墙内 CE-沿天棚或顶板面敷设 CC-暗敷设在屋面或顶板内 SCE-吊顶内敷设 FC-地板或地面下敷设 SC-穿焊接钢管敷设 MT-穿电线管敷设 PC-穿硬塑料管敷设 FPC-穿阻燃半硬聚氯乙烯管敷设 CT-电缆桥架敷设 MR-金属线槽敷设 M-用钢索敷设 KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设 DB-直接埋设 TC-电缆沟敷设 CE-混凝土排管敷设。 脱扣方式： MA-磁脱扣 TM-热磁脱扣 MIC-电子脱扣 分断能力分5个等级：
非标类配电箱设计参考标准汇总
非标类配电箱设计参考 标准汇总 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
非标配电箱设计参考标准 2016年1月 1非标配电箱壳体标准 1.1明装挂墙配电箱： 配电箱（柜）满足下列任一要求时采用落地配电柜： 1.1.1宽度尺寸﹥800mm； 1.1.2高度﹥1200mm； 1.1.3厚度﹥300mm； 1.1.4进线总开关﹥315A； 1.2配电箱（柜）尺寸及设计参考标准 1.2.1落地配电柜高度≤2200mm； 1.2.2落地配电柜宽度≤1300mm； 1.2.3落地配电柜宽度﹥800mm时采用双开门设计； 1.2.4挂墙配电箱宽度﹥600mm时采用双开门设计； 2非标配电箱（柜）电器元件整体布置 2.1元件布置的主要目的 ，尽可能 保持内部空间的紧凑，控制整体尺寸。 2.1.2整齐美观，操作方便、安全，工艺合理和维护检修方便、安全。 2.2元件布置的排布次序： 变更。 2.3元件水平方向布置的位置要求 2.3.1本要求适用于一般情况，特殊情况（实际条件不允许或者照此布置空间
利用不合理、不利于安装布线）除外。 2.3.2不论特殊情况还是一般情况，断路器布置必须满足客户有足够的进线或者出线位置，接线方便。 2.3.3断路器布置次序从左向右。 2.3.4一般情况下，配电箱（柜）的左侧位主要用于公司员工进出线、安装端子、中继、熔断器等电器元件，同时用于客户出二次回路线。安装 时保持主回路与二次回路不交叉，不飞线。 必须预留客户二次回路出线位，根据情况预留50mm~150mm净尺寸。 净尺寸指：此宽度的竖直空间内什么都没有。 2.3.5一般情况下，配电箱（柜）的右侧位主要用于客户出主回路线，必须预留客户主回路的出线位，根据情况预留100mm~200mm净尺寸。 净尺寸指：此宽度的竖直空间内什么都没有。 2.3.6主进线塑壳断路器、双电源、隔离开关等布置在配电箱(柜)中间位置或者稍稍偏离中间位置，原则上两侧不允许布置断路器，如果空间允许可 以布置浪涌保护器回路以及其他电器元件。 2.3.7布置必须满足客户进线或者出线的方便。 2.3.8布置须满足视觉上的美观大方、上端面水平。 2.3.9微型断路器水平之间布置禁止因空间原因强行挤压成一排。 2.3.10原则上将同壳架电流或者出线电缆规格相同、框架一样的断路器布置在一排。将大电流的断路器布置在上部位。 2.3.11一般情况下塑壳断路器和微型断路器不混装一排，如果塑壳断路器数量较少等特殊情况可以混装。 2.3.12一般情况多个塑壳断路器装在一排时尽量保持一定的左右间距。间距的大小主要依据客户进线和客户出线电缆的线径以及国标电缆专用铜 线鼻子尺寸进行制定，详见附表2.3.1。 附表2.3.1 塑壳断路器水平方向间距
配电箱规格及参数
标准配电箱规格及参数 配电箱内要求出线回路使用透明塑壳断路器，并在出线断路器下口接漏电保护断路器，额定工作电流与上端塑壳断路器匹配，动作电流小于30MA，动作时间小于，配电箱上装欧标工业插座，底部防火封盖防护完好。 塑壳断路器A1：额定电压400V，工作电压380V，瞬间脱扣 电流10In±20％，断路电流50MA，额定电流80A（1只）。 塑壳断路器B1：额定电压400V，工作电压380V，瞬间脱扣 电流10In±20％，断路电流30MA，额定电流25A（1只）。 漏电断路器C1：额定电压400V，工作电压380V，断路电流 50MA，分断时间＜，额定电流25A（1只）。 欧标工业插座D1：插孔数4芯，额定电流32A，可防水。 塑壳断路器B2：额定电压400V，工作电压380V，瞬间脱扣 电流10In±20％，断路电流30MA，额定电流25A（1只）。 漏电断路器C2：额定电压400V，工作电压380V，断路电流 50MA，分断时间＜，额定电流25A（1只）。 欧标工业插座D2：插孔数4芯，额定电流32A，可防水。 塑壳断路器B3：额定电压400V，工作电压380V，瞬间脱扣 电流10In±20％，断路电流30MA，额定电流15A（1只）。 漏电断路器C3：额定电压400V，工作电压380V，断路电流 50MA，分断时间＜，额定电流15A（1只）。 欧标工业插座D3：插孔数4芯，额定电流32A，可防水。 塑壳断路器B4：额定电压250V，工作电压220V，瞬间脱扣 电流10In±20％，断路电流30MA，额定电流15A（1只） 漏电断路器C4：额定电压250V，工作电压220V，断路电流 30MA，分断时间＜，额定电流15A（1只）。 欧标工业插座D4：插孔数3芯，额定电流16A，可防水。 接地线为黄绿双色BV线，线径不得少于10平方。
配电箱技术标准
配电箱技术标准
一、项目概况： 1.工程名称：北戴河国际酒店 其中地上建筑面积：37320平方米；地下建筑面积：21200平方米； 2.建设地点：秦皇岛市北戴河区，联峰路以北，滨海大道以西，育花路以南。 3.建设单位：秦皇岛润秦房地产开发有限公司 4.建设用地： 3.068公顷；建筑面积：58520平方米； 其中地上建筑面积：37320平方米；地下建筑面积：21200平方米； 5.建设规模与性质：五星级酒店，共有客房264间。酒店服务式公寓，共有公寓105套。 6.建筑主要功能：酒店、酒店式公寓、餐饮、会议、康体休闲、银行营业点、超市。 7.建筑类别:高层公共建筑 二、招标范围： 配电箱供应 三、技术要求： 总体技术要求： 1．投标技术条件应对本招标技术要求有文字性的响应。 投标人应提供ISO9000系列质量体系认证证书。
投标人应具有机械工业部和电子工业部颁发的生产许可证。 投标人应具有中国电器工业协会会员证书。 投标人提供的产品应具有符合供电局对相关产品技术规格要求的资质证明。 投标人应提供设备所选用的材料（包括所选用的板材）厂家的质量体系认证证书，主要元器件必须有质量体系认证证明。 投标人应提供由国家电控配电设备质量监督检验中心出示的企业主要产品检验报告。 投标人应提供所购买的元件及材料（包括开关、电线等）的中国电工产品认证委员会的安全认证书。投标的主要元器件产品外壳上都应有长城标志或3C标志。 投标人应提供企业相关产品样本。 投标人应具有近三年在京五万M2或以上、或本市五个以上的工程项目配电箱设备销售业绩。以上内容需提供证明文件。10. 投标人须明确提出设备制造、检验、试验、调试所采用的标准和规范，如与本技术要求所规定的要求出现差异时，投标人应明确所用的标准和规范，并说明其与中华人民共和国标准（GB）的差异和可靠程度。招标人只接受等于或优于本技术要求的标准和规范。 招标人及本项目设计人提供的一次设计图纸、资料和相关信息，是本技术要求的重要组成部分，是技术要求编写和设备配置的依据，但投标人应承担对其中任何错误、遗漏和有失合理之处
非标类配电箱设计参考标准汇总
非标配电箱设计参考标准 2016年1月
1非标配电箱壳体标准 1.1 明装挂墙配电箱： 配电箱（柜）满足下列任一要求时采用落地配电柜： 1.1.1 宽度尺寸﹥800mm； 1.1.2 高度﹥1200mm； 1.1.3 厚度﹥300mm； 1.1.4 进线总开关﹥315A； 1.2 配电箱（柜）尺寸及设计参考标准 1.2.1 落地配电柜高度≤2200mm； 1.2.2 落地配电柜宽度≤1300mm； 1.2.3 落地配电柜宽度﹥800mm时采用双开门设计； 1.2.4 挂墙配电箱宽度﹥600mm时采用双开门设计； 2 非标配电箱（柜）电器元件整体布置 2.1 元件布置的主要目的 2.1.1在满足客户进出线位置够用、满足公司布线位置够用的前提下，尽可能 保持内部空间的紧凑，控制整体尺寸。 2.1.2 整齐美观，操作方便、安全，工艺合理和维护检修方便、安全。 2.2 元件布置的排布次序： 2.2.1安装板电气元件排布次序：自左向右，自上向下，空余位置可用于后期 变更。 2.2.2面板电气元件排布次序：自上而下，自中间向二侧均匀延伸。 2.3 元件水平方向布置的位置要求
2.3.1 本要求适用于一般情况，特殊情况（实际条件不允许或者照此布置空间 利用不合理、不利于安装布线）除外。 2.3.2 不论特殊情况还是一般情况，断路器布置必须满足客户有足够的进线或 者出线位置，接线方便。 2.3.3 断路器布置次序从左向右。 2.3.4 一般情况下，配电箱（柜）的左侧位主要用于公司员工进出线、安装 端子、中继、熔断器等电器元件，同时用于客户出二次回路线。安装 时保持主回路与二次回路不交叉，不飞线。 必须预留客户二次回路出线位，根据情况预留50mm~150mm净尺寸。 净尺寸指：此宽度的竖直空间内什么都没有。 2.3.5 一般情况下，配电箱（柜）的右侧位主要用于客户出主回路线，必须预 留客户主回路的出线位，根据情况预留100mm~200mm净尺寸。 净尺寸指：此宽度的竖直空间内什么都没有。 2.3.6主进线塑壳断路器、双电源、隔离开关等布置在配电箱(柜)中间位置或 者稍稍偏离中间位置，原则上两侧不允许布置断路器，如果空间允许可以布置浪涌保护器回路以及其他电器元件。 2.3.7 布置必须满足客户进线或者出线的方便。 2.3.8 布置须满足视觉上的美观大方、上端面水平。 2.3.9 微型断路器水平之间布置禁止因空间原因强行挤压成一排。 2.3.10 原则上将同壳架电流或者出线电缆规格相同、框架一样的断路器布置 在一排。将大电流的断路器布置在上部位。 2.3.11 一般情况下塑壳断路器和微型断路器不混装一排，如果塑壳断路器数 量较少等特殊情况可以混装。 2.3.12 一般情况多个塑壳断路器装在一排时尽量保持一定的左右间距。间距 的大小主要依据客户进线和客户出线电缆的线径以及国标电缆专用铜 线鼻子尺寸进行制定，详见附表2.3.1。
配电箱系统图及各类符号标注说明
配电箱系统图及各类符号标注说明 什么是配电箱? 所有用户用电的总的一个电路分配箱. 工作原理 配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。 用途: 便于管理，当发生电路故障时有利于检修。配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。 常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。 配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。 按结构特征和用途分类：
(1)固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。 (2)防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳，可靠墙或离墙安装。柜每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。 (3)抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。 每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。
配电箱厚度的国家标准
关于配电箱厚度的国家标准 4.2.1 结构与设计 4.2.1.1户外不锈钢箱：外壳采用1.5毫米不锈钢板，规格尺寸（宽*高*厚）：50-100KVA为1100*900*700，200KVA为1220*1000*700、315KVA为 1380*1000*700；直接在变压器旁边安装，采用卧式，内部安装梁、板为2.0毫米镀白锌冷拉板、结构满足元件安装强度要求。防护等级为IP33。接地螺丝为M12，并有明显接地表识。双面有黄色带电表识及‘有电危险，请勿触摸’警示 图案。 4.2.1.2 户内GGD柜体要求符合国家相关标准（宽*深*高：800×800×2200，双面安装开门）。内部安装梁板镀彩锌，强度符合安装要求。柜体框架用8FM型材， 前门，上仪表门用2.0毫米，后门用1.5毫米优质冷拉钢板喷塑，喷塑处理工艺正确，质量符合要求。塑粉颜色MB2071。 4．2．1．2．1 配电柜的门，应能在不小于90°的角度内灵活开闭，门在开闭过程中不应损坏涂覆层，门锁上后，不应有明显的晃动现象。 4．2．1．2．2 配电柜的外壳和金属零件的表面应平整，不应有锐边和毛刺，焊 缝应光洁均匀、无焊穿、裂纹、咬边、溅渣、气孔等现象，焊药皮应清除干净。4．2．1．2．3 配电柜外壳上的涂层不得有皱纹、流痕、针孔、起泡、透底漆、斑点、细砂粒、手印、附着物、色泽不均等现象。配电柜上所有电镀件的镀层（包括元器件本身的电镀件和紧固件）不得有起皮、脱落、发黑、发霉及生锈等现象。 4.2.1.3 同规格同型号的箱、柜体安装尺寸应统一，应具有互换性。 4.2.1.4 内部安装连接用优质镀锡铜排或软导线，截面积符合要求，要求比国家标准计算选取大一个规格。软铜导线两端压接铜接线鼻并塘锡处理。导线两端套热缩管，分相色。主回路电气间隙不小于12mm，爬电距离不小于14mm。4.2.1.5母线的连接和母线、绝缘导线的布置要尽量减少涡流影响，如果交流导体要穿过封闭的具有导磁性能的框架或金属隔板，则该电路的三相导线均应从同一孔中穿过。 母线排应采用绝缘支持件进行固定，以保证母线之间和母线与其它部件之间距离不变。母线的布置和连接及绝缘支持件应能承受装置额定的短时耐受电流和峰值耐受电流所产生机械应力和热应力的冲击。 4.2.1.6母线之间连接应保证有足够持久的压力，但不应使母线变形，振动和 温度变化在母线上产生的膨胀和收缩不致影响母线连接部位的接触特性。 4.2.1.7当电源侧或负荷侧发生短路或过载时配电箱进线保险和出线保险被熔 断从而起到保护作用。 4.2.1.8 二次回路导线选择多股铜导线，电流回路不小于4.0平方毫米，电压回路不小于2.5平方毫米，接地线不小于4.0平方毫米黄绿双色。导线颜色的选用要求符合GB/T2681 的要求。元件的每一个接线端最多允许接两根导线。二次导 线敷设应该横平竖直，美观大方，不得有中间接头。
