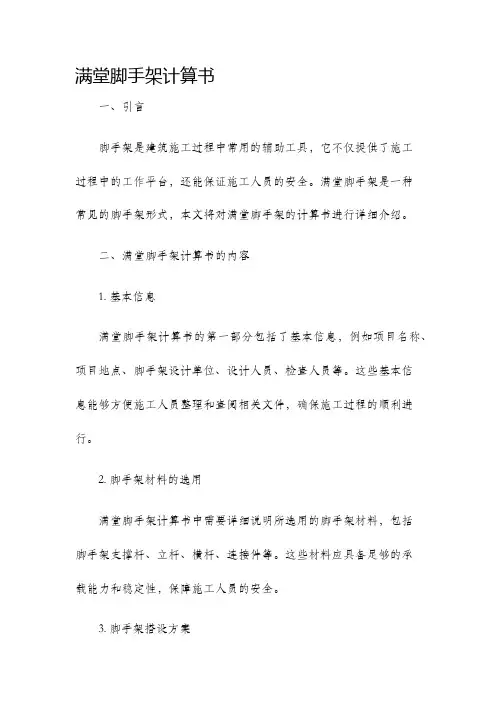

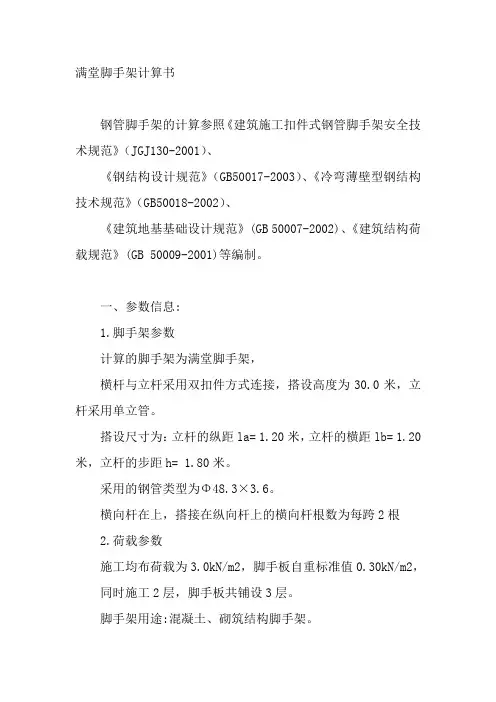

满堂脚手架计算书

计算依据：

1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011

2、《建筑施工高处作业安全技术规范》JGJ80-91

3、《建筑地基基础设计规范》GB50007-2011

4、《建筑结构荷载规范》GB50009-2012

5、《钢结构设计规范》GB50017-2003

一、架体参数

二、荷载参数

三、设计简图

搭设示意图：

平台水平支撑钢管布置图

平面图

侧立面图

四、板底支撑（纵向）钢管验算

钢管类型Φ48.3×3.6钢管截面抵抗矩 W(cm3) 5.26钢管截面惯性矩I(cm4)12.71钢管弹性模量E(N/mm2) 2.06×105钢管抗压强度设计值

[f](N/mm2)

205纵向钢管验算方式简支梁

1k =g

=0.04kN/m

2k =g

×l

/(n+1)=0.35×1.2/(2+1)=0.14kN/m

1k =q

×l

/(n+1)=1×1.2/(2+1)=0.4kN/m

2k =q

×l

/(n+1)=1×1.2/(2+1)=0.4kN/m

1、强度验算

板底支撑钢管按照均布荷载下简支梁计算满堂脚手架平台上的无集中力

q=1.2×(G

1k +G

)+1.4×(Q

)=1.2×(0.04+0.14)+1.4×(0.4+0.4)=1.336

板底支撑钢管计算简图

max

=ql2/8=1.336×1.22/8=0.24kN·m

max

=ql/2=1.336×1.2/2=0.802kN

σ=M

max

/W=0.24×106/(5.26×103)=45.627N/mm2≤[f]=205N/mm2满足要求！

满堂脚手架平台上增加集中力最不利计算

q=1.2×(G

1k +G

)+1.4×(Q

)=1.2×(0.04+0.14)+1.4×(0.4+0.4)=1.336

2=1.4×F

=1.4×1=1.4kN

板底支撑钢管计算简图

弯矩图

max

=0.66kN·m

剪力图

maxf

=1.502kN

σ=M

max

/W=0.66×106/(5.26×103)=125.475N/mm2≤[f]=205N/mm2满足要求！

2、挠度验算

满堂脚手架平台上无集中力

q'=G

1k +G

=0.04+0.14+0.4+0.4=0.98kN/m

R'max= q'l/2=0.98×1.2/2=0.588kN

ν=5q'l4/384EI=5×0.98×(1.2×103)4/(384×2.06×105×12.71×104)=1.011mm≤min (1200/150,10)=8mm

满足要求！

满堂脚手架平台上增加集中力最不利计算

q'=G

1k +G

=0.04+0.14+0.4+0.4=0.98kN/m

'=F1=1kN

板底支撑钢管计算简图

剪力图

=1.088kN

maxf

变形图

ν=2.382mm≤min(1200/150,10)=8mm

满足要求！

五、横向支撑钢管验算

平台横向支撑钢管类型单钢管钢管类型Φ48.3×3.6钢管截面抵抗矩 W(cm3) 5.26钢管截面惯性矩I(cm4)12.71

钢管弹性模量E(N/mm2) 2.06×105钢管抗压强度设计值 [f](N/mm2)205
