建筑给水排水设计规范-2009修订版

中华人民共和国住房和城乡建设部

公告

第 409 号

关于发布国家标准《建筑给水排水设计规范》

局部修订的公告

现批准《建筑给水排水设计规范》GB50015-2003局部修订的条文，自2010年4月1日起实施。其中，第3.2.3A、3.2.4、3.2.4A、3.2.4C、3.2.5、

3.2.5A、3.2.5B、3.2.5C、3.2.6、3.2.10、3.9.14、3.9.18A、3.9.20A、3.9.24、

4.2.6、4.3.3A、4.3.4、4.3.6、4.3.6A、4.

5.10A条为强制性条文，必须严格执行。经此次修改的原条文同时废止。

局部修订的条文及具体内容，将刊登在我部有关网站和近期出版的《工程建设标准化》刊物上。

二○○九年十月二十日

建筑给水排水设计规范Code for design of building water supply and drainage

GB 50015-2003

***** 出版社

2009 北京

修订说明

根据原建设部“关于印发《2007年工程建设标准现范制订、修订计划（笫一批）》的通知”（建标标函[2007]第125号）要求，本规范上海现代建筑设计(集团)有限公司会同有关单位对《建筑给水排水设计规范》GB 50015—2003进行修订而成。

本规范局部修订，遵照建标[1994]第219号“关于印发《工程建设标准局部修订管理办法的通知》的要求，在广泛征求原规范颁布后在工程建设中执行情况和对原规范局部修订的建议，以及对个别条文涉及的技术参数进行测试、产品调研等工作的基础上，经有关部门共同审查定稿。

本次局部修订主要内容：

1.调整生活饮用水管道防回流污染措施的适用条件，补充由生活饮用水及生活、生产合用管道供给回流污染高危场所和设备的防回流污染要求。补充倒流防止器、真空破坏器的设置要求；

2.补充叠压供水、太阳能和热泵热水供应等节能技术原则规定。

3.完善居住小区设计流量计算；

4对同层排水管道设计提出要求；

5.推荐具有防涸功能的新型地漏，禁用钟罩（扣碗）式地漏；

6.根据科硏测试成果,调整通气系统不同设置条件下排水立管最大设计通水能力。并补充自循环通气系统设计内容；

7.根据雨水管道的设计流态，确立雨水立管和雨水斗设计泄流量；

8. 修改热水供应设计小时耗热量计算参数；

9.协调补充管道直饮水系统设计参数。

本规范中下划线为修改的内容；用黑体字表示的条文为强制性条文，必须严格执行。

给水排水管道布置设计规范【最新版】

给水排水管道布置设计规范建筑给排水管道布局设计标准一、建筑给排水管道的平面图及竖向布局应依据工厂地貌、厂区建筑平面图、设备(单元)的需水量和排放量、冻土层深层、水文地质状况和管道材质明确。二、生产制造与生活给水管网布局应考虑供水安全、经济发展有效等要求，可选用枝状给水管网、环状给水管网或两者相结合的方式;消防给水管网布局应合乎现行标准国家行业标准《石油化工企业设计防火规范》GB50160和《建筑设计防火规范》GB50016的相关要求。三、厂区内生产制造、日常生活建筑给排水主干管，宜挨近需水量及排放量很大的设备(单元)布局。四、户外建筑给排水管道宜埋地敷设;运输易堆积物质、有危害物质及其腐蚀物质的管道不适合埋地敷设，当不可以防止埋地时，应采用防腐蚀、防渗对策。建筑给排水管道不可与运输易燃性、易燃或有危害的液体或气体的管道同管沟敷设。五、建筑给排水管道不适合在车行道下纵向敷设，宜各自相对性

集中化布局在道路一边或两边人行横道下和绿化带下;带有易燃液体的生产制造污水干管不可纵向敷设于车行道下和加工工艺管廊下。六、消防给水管道及雨水管道宜挨近道路布局。七、户外埋地建筑给排水管道与别的管道、管线、建(构)筑物的最少净距应考虑管道工程施工、安装、维修的要求，并宜合乎表1和表2的要求。表1给水管道与别的管道、管线、建(构)物的最少净距(m) 八、埋地管道接口法兰、卡箍及紧固件应安装在检查井或管沟内，当直埋在土壤层中时应做防腐蚀解决。九、日常生活给水管道与污水管道或运输有危害液体管道交叉敷设时，日常生活给水管道应敷设在上面，且在交接处3m范畴内不可有管道接头。当日常生活给水管道布局在下面时，应采用防污染对策。十、重力流管道由缓坡变成陡坡处，其管径可依据水力计算减少，但不可超出2级，并不可低于相对物质的最少管径。十一、管道的埋设深层，应依据管材特性、外界载荷、冰冻状况

建筑给排水课程设计说明书最终版要点

北京交通大学《建筑给排水》大作业设计专业：环境工程班级：环境1101 学生姓名：沈悦学生学号：11233017 指导教师：王锦土建学院建筑市政环境工程系二○一四年四月

目录第1篇设计说明书第1章设计基本内容和要求 1.1设计资料 (3) 1.2设计主要内容 (3) 1.3课程设计基本要求 (3) 1.4设计重点研究问题 (3) 1.5评分标准 (3) 第2章室内给水工程 2.1 给水方式的选择 (4) 2.2 给水管道的布置与敷设 (4) 2.3 管材和管件 (5) 第3章建筑消防给水系统 3.1 消火栓给水系统的布置 (5) 3.2 消火栓布置 (6) 3.3 消防管道布置 (7) 3.5 具体设计图样 (7) 第4章建筑排水系统 4.1 排水系统分类 (7) 4.2 排水系统组成 (7) 4.3 排水方式的选择 (8) 4.4 排水管道的布置与敷设 (8) 4.5 排水管网设计图样 (10) 第5章建筑雨水系统 (11) 第2篇设计计算书第1章室内生活给水系统 (11) 第2章建筑消火栓给水系统设计 (13) 第3章建筑排水系统设计 (15) 第4章建筑雨水排水系统设计 (18) 第5章参考文献 (18) 第3篇课程设计总结第1章心得及致谢 (19)

第1篇设计说明书第一章设计基本内容和要求： 1.1设计资料 1. 工程概况：该建筑为一幢7层高的多层建筑，该建筑为一类、耐火等级一级。该幢楼包括四个单元，各单元各层的建筑结构基本相同（见建筑平面图）。在该幢建筑物的北侧共建四个出口：分别对应于每个单元，每个单元的每层有两个住户，每个住户为三室两厅的一套，每套间均设有厨房与两个卫生间。该幢建筑物总建筑面积为8733.16m2，总高度为20.9m，标准层高为2.9m，一层地评标高位±0.000m，冻土深度为0.7m。 2. 背景资料本建筑水源为小区自备井，经给水泵站加压后供给小区各用水点，一层引入管压力不低于0.35MPa。本建筑±0.00以上排水采用重力排水，±0.00以下采用压力提升排水。污废水经污水管道收集后排入室外化粪池，经化粪池处理后，排入市政污水管网。 3. 建筑图纸：首层及标准层。 4. 气候暴雨强度等条件按各位同学家乡考虑。 1.2设计主要内容 1. 多层建筑给水系统方式选择与设计计算,完成该建筑的给水系统平面图和系统图草图； 2. 多层建筑消防系统方式选择与设计计算,完成该建筑的消防系统平面图和系统图草图； 3. 多层建筑排水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图； 4. 多层建筑雨水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图； 1.3基本要求 1. 建筑给水、排水、消防、雨水各系统的体制应当合理选择，注意技术先进性和经济合理性。 2. 根据选定的系统体制，按照相关设计手册，确定有关的设计参数、尺寸和所需的材料、规格等。 3．平面图管线布置合理，并注意各管线交叉连接，注意立管编号。 1.4设计重点研究的问题：建筑给水、排水、雨水、消防系统的体制选择，尤其是消火栓系统的设计计算。参考资料推荐：［1］王增长，《建筑给水排水工程》第六版，中国建筑工业出版社1998 ［2］高明远，《建筑给水排水工程学》中国建筑工业出版社2002 ［3］1998 ［4］中国建筑工业出版社编，《建筑给水排水工程规范》，中国建筑工业出版社［5］陈耀宗，《建筑给水排水设计手册》，中国建筑工业出版社1992

建筑给水排水设计规范(GB15-88)

中华人民共和国国家标中华人民共和国国家标准建筑给水排水设计规范ＧＢＪ１５—８８工程建设标准局部修订公告第６号国家标准《建筑给水排水设计规范》ＧＢＪ１５－８８Ｖ由上海建筑设计研究院会同有关单位进行了局部修订，已经有关部门会审，现批准局部修订的条文，自１９９８年１月１日起施行，该规范中相应条文的规定同时废止。现予公告。中华人民共和国建设部１９９７年９月１日中华人民共和国国家标准建筑给水排水设计规范ＧＢＪ１５—８８主编部门：上海市民用建筑设计院批准部门：中华人民共和国建设部关于发布国家标准《建筑给水排水设计规范》的通知（８８）建标字第１９６号根据原国家建委（８１）建发设字第５４６号文的要求，由上海市建设委员会会同有关部门共同修订的《室内给水排水和热水供应设计规范》已经修订完毕。经有关部门会审，现批准修订后的《建筑给水排水设计规范》ＧＢＪ１５－８８为国家标准，自１９８９年４月１日起施行。原《室内给水排水和热水供应设计规范》ＴＪ１５－７４同时废止。本规范由上海市建设委员会管理，具体解释等工作由上海市民用建筑设计院负责。出版发行由中国计划出版社负责。中华人民共和国建设部１９８８年８月２４日修订说明本规范是根据原国家建委（８１）建发设字第５４６号文件的通知，由上海市民用建筑设计院会同有关单位，共同对原《室内给水排水和热水供应设计规范》ＴＪ１５－７４进行修订而成。在修订过程中，进行了比较广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，征求了有关单位的意见，经我委组织审查，完成了报批稿。

本规范共分四章。修改的主要内容有：用水定额、住宅与公共建筑生活给水管道设计秒流量计算公式、生活污水排水设计秒流量计算方法和雨水道设计方法等。本规范还补充了高层建筑给水排水、排水管道通气系统和医院污水消毒处理的内容，增设了游泳池和喷泉两节。其它如防止水质污染、节水节能、安全供水、新型管材等方面也作了较多的修改和补充。在执行本规范过程中，如发现需要修改或补充之处，请将意见和有关资料寄交上海市民用建筑设计院并抄送我委，以便再次修订时参考。上海市建设委员会１９８３年３月主要符号略目录第一章总则第二章给水第一节用水定额和水压第二节水质和防水质污染第三节系统选择第四节管道布置和敷设第五节管材、附件和水表第六节设计流量和管道水力计算第七节水泵、吸水井及贮水池第八节水箱和气压给水设备第九节游泳池第十节喷泉第三章排水第一节系统选择第二节卫生器具、地漏及存水弯第三节管道布置和敷设第四节排水管道计算第五节管材、附件和检查井第六节通气管第七节污水泵房和集水池

高层建筑给水排水管道布置规范标准(毕设).docx

-*给水排水管道敷设规范及要求（整理的很全面） 1给水管道的敷设及管材室内给水管道的敷设、布置应严格按照建筑给排水设计规范（G B-50015-2003 ）的要求进行，建筑室内管道布置和敷设原则如下：（1）室内生活给水管道宜布置成枝状管网，单向供水。（2）室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。室内给水管道的布置，不得妨碍生产操作、交通运输和建筑物的使用。（3）室内给水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。（4）埋地敷设的给水管应避免布置在可能受重物压坏处。管道不得穿越生产设备基础，在特殊情况下必须穿越时，应采取有效的保护措施。（5）给水管道不得敷设在烟道、风道、电梯井内、排水沟内。给水管道不宜穿越橱窗、壁柜、给水管道不得穿过大便槽和小便槽，且立管离大、小便槽端部不得小于 0.5m 。（6）给水管道不宜穿越伸缩缝、沉降缝、变形缝。如必须穿越时，应设置补偿管道伸缩和剪切变形的装置。（7）塑料给水管道在室内宜暗设。明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。塑料给水管道不得与水加热器或热水炉直接连接，应有不小于0.4m 的金属管段过渡。

（8）室内给水管道上的各种阀门，宜装设在便于检修和便于操作的位置。（9）建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于 0.5m ；交叉埋设时不应小于 0.15m ，且给水管道应在排水管的上面。（10）给水管的伸缩补偿装置，应按直线长度、管材的线膨胀系数、环境温度和管内水温的变化、管道节点的允许位移量等因素经计算确定。应尽量利用管道自身的折角补偿温度变形。（11）当给水管道结露会影响环境，引起装饰、物品等受损害时，给水管道应作防结露保冷层，防结露保冷层的计算和构造，按现行的《设备及管道保冷技术通则》执行。（12）给水管道暗设时，应符合下列要求： ○1不得直接敷设在建筑物结构层内； ○2干管和立管应敷设在吊顶、管井、管窿内，支管宜敷设在楼（地）面的找平层内或沿墙敷设在管槽内； ○3敷设在找平层或管槽内的给水支管的外径不宜大于25mm ； ○4敷设在找平层或管槽内的给水管管材宜采用塑料、金属与塑料复合管材或耐腐蚀的金属管材； ○5敷设在找平层或管槽内的管材，如采用卡套式或卡环式接口连接的管材，宜采用分水器向各卫生器具配水，中途不得有连接配件，两端接口应明露。地面宜有管道位置的临时标识。（13）给水管道应避免穿越人防地下室，必须穿越时应按人防工程要求设置防暴阀门。

建筑给水排水设计规范GB50015-2003(2009版)强条汇编

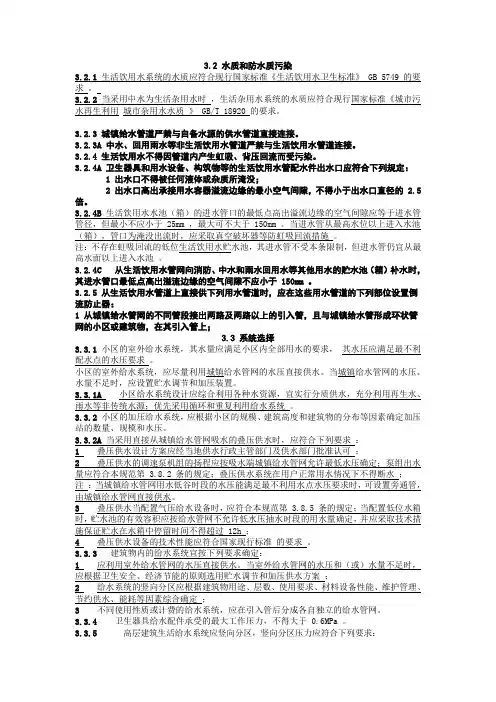

建筑给水排水设计规范GB50015-2003（2009版）强条汇编 3.2水质和防水质污染 3.2.3城镇给水管道严禁与自备水源的供水管道直接连接。 3.2.3A中水、回用雨水等非生活饮用水管道严禁与生活饮用水管道连接。 3.2.4生活饮用水不得因管道内产生虹吸、背压回流而受污染。 3.2.4A卫生器具和用水设备、构筑物等的生活饮用水管配水件出水口应符合下列规定：1．出水口不得被任何液体或杂质所淹没； 2．出水口高出承接用水容器溢流边缘的最小空气间隙，不得小于出水口直径的2.5倍。 3.2.4C从生活饮用水管网向消防、中水和雨水回用水等其他用水的贮水池（箱）补水时，其进水管口最低点高出溢流边缘的空气间隙不应小于150mm。 3.2.5从生活饮用水管道上直接供下列用水管道时，应在这些用水管道的下列部位设置倒流防止器： 1．从城镇给水管网的不同管段接出两路及两路以上的引入管，且与城镇给水管形成环状管网的小区或建筑物，在其引入管上； 2．从城镇生活给水管网直接抽水的水泵的吸水管上； 3．利用城镇给水管网水压且小区引入管无防回流设施时，向商用的锅炉、热水机组、水加热器、气压水罐等有压容器或密闭容器注水的进水管上。 3.2.5A从小区或建筑物内生活饮用水管道系统上接至下列用水管道或设备时，应设置倒流防止器： 1．单独接出消防用水管道时，在消防用水管道的起端； 2．从生活饮用水贮水池抽水的消防水泵出水管上。 3.2.5B生活饮用水管道系统上接至下列含有对健康有危害物质等有害有毒场所或设备时，
