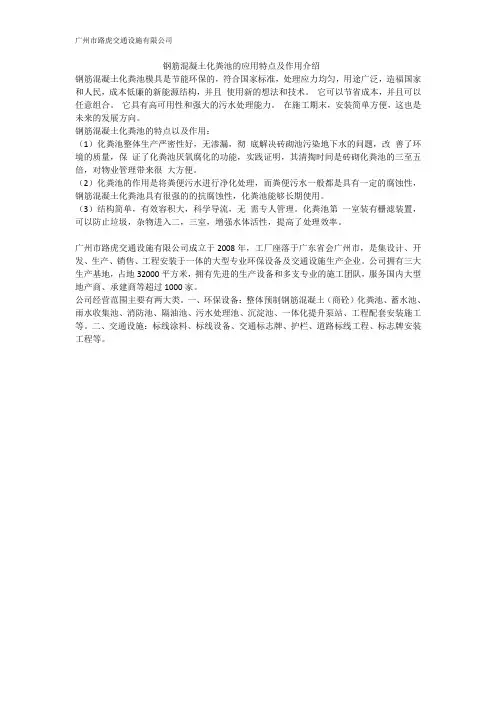

2004浙S2_钢筋混凝土化粪池

化粪池工程量(预算) - 副本

化粪池工程量 一、原化粪池说明: 本工程化粪池原设计为玻璃钢化粪池,型号为GSH-150型化粪池,L:,Φ,埋深根据该处排水管埋深现场确定。地基处理:基础底面开始向下做500㎜厚3:7灰土垫层,压实系数不得小于,处理范围为从基础边向外扩展500㎜,详见甘08JS1-25。 GSH-150型化粪池的做法详见标准图集甘08JS1。 二、现本工程化粪池做为钢筋混凝土化粪池,有效容积为100立方米,无地下水,顶面可过汽车,选用图集为03S702,为13号化粪池。 1、素土夯实工程量:㎡ 2、土方开挖及回填工程量:开挖:回填: m3 3、C10素砼垫层工程量:㎡ 4、钢筋工程量: 5、砼工程量:㎡ 1

6、化粪池模板工程量: 7、化粪池砖砌外模: 8、化粪池检查井: 3个 9、化粪池抹灰工程量:㎡ 根据图集03S702-第111、113页知化粪池L:,B:,H:3m。C10素砼垫层为100厚。放坡系数为. 1.素土夯实工程量:(+*2)*(+*2)=㎡ 2.土方开挖工程量:开挖高度为+(h)+(垫层)= (+*2+*2+*)*(+*2+*2+*)*+1/3*+=**+= 3.查图集111页,现浇盖板XGBF-4为3个,现浇梁XLF-4为2个,预制盖板GBF-7为24个、GBF-8为24个、预 制井圈JQ-1查图集112页 C10素砼垫层工程量: 2

5、钢筋翻样:①池体配筋图见图集第114页,②预制井圈配筋见图集144页,③管道穿池(井)壁及顶盖等情况见图集第66页、④预制盖板配筋见图集第122页、⑤现浇盖板见图集第123页、⑥现浇梁见图集第124页。 6、一级钢筋: 8:+= 10:++= 12: 3

(完整版)钢筋混凝土化粪池专项施工方案

2.基础开挖 化粪池区域,清除地表垃圾土层,开挖采用挖掘机大开挖,采用PC-200挖掘机开挖,汽车运输至场地回填段,边坡按规范放坡,基底留20cm保护层,用人工开挖到设计高程。开挖应避免扰动开挖面。挖至设计高程后。回填夯实砂砾石,施工砼垫层。 3.钢筋工程 钢筋竖向连接采用电焊工艺,应注意按图错开接头位置。钢筋的接头(钩叠合处)应错开布置在四周竖向钢筋上,箍筋转角与竖向钢筋的交叉点应绑牢,与模板成45°角,绑扎钢筋的扎筋相互间成人字形。 C、化粪池的钢筋砼板,池壁中有预埋管件时,除按设计加固外,钢筋应尽量绕过并相应加长,截断钢筋的端部应留有搭接长度或焊于增设的环筋上。 钢筋遇到空洞时应尽量绕过,不得截断,如必须截断时,应在空洞设置加固环筋焊牢固。集水坑处的池壁、底板钢筋应深入集水坑内35d,不得截断。 D、在柱顶板(上面处)在浇筑前加一封闭套箍,与柱主筋绑扎牢固,防止主筋偏移。 E、板筋绑扎时,注意上层钢筋位置,采取必要的保护措施,以防砼施工时被人踩塌。 F、钢筋表面必须认真除锈,防止机油污染,以保证砼和钢筋之间的良好粘结。 G、对绑扎好的钢筋需进行技术复核和隐蔽验收,符合要求后方可浇筑砼。 H、焊条:焊接Ⅰ级钢用E43。 I、次梁与主梁相交处,在主梁处设置附加箍筋和附加吊筋,未注明附加箍筋为6φ8,未注明附加吊筋2Φ16。 J、钢筋保护层采用C30细石砼制作的砼垫块,砼垫块内埋入细铁丝,在绑扎钢筋时将垫块分散置于钢筋和模板间,并

与钢筋绑扎牢,以保证钢筋保护层的厚度准确。 K、主钢筋砼保护层:柱35mm,底板、梁和池壁为25mm,其余为20mm。 4.模板工程 化粪池高度方向分二次浇捣和立模(第一次浇底板与池壁连接的斜托上部550mm,第二次从施工缝浇至池顶)。池壁施工缝的位置设置在底板与池壁连接的斜托上部550mm,再浇注前应打毛处理。 (1).施工准备 本工程的化粪池为钢筋砼结构,在保证质量前提下,根据本工程特点及企业的周转材料情况,采取以下模板方案。 模板:墙:18mm厚木胶合板50×100方木、钢筋背楞,φ16螺栓加固。 梁18mm厚木胶合板50×100方木龙骨 支承体系,采用杉木直径>10cm作支撑系统,水平拉杆钢管@1500mm一道,梁底设水平拉杆,杉木支撑系统。水平拉杆@1500mm。 (3).模板的安装 ①安装柱模、墙模 放出柱、墙边线→校正绑扎柱筋及垫块→墙模侧墙板采用Φ10螺栓对拉固定,螺栓中间加焊止水环,两侧靠近模板处设置锥形杯,拆模后混凝土壁面上留有2~3cm的锥形凹槽,便于螺栓头的处理。 ②梁、板模安装施工顺序 放线→搭设支模架→安装梁底模→安装板底模→绑扎梁及垫块→安装梁柱节点模→校正梁侧模→校正板底模。 ③放线 模板安装前,根据测量标记墙或柱上弹出梁的标高、中心线和模板安装控制内边线,并按满堂设计要求定出模架立柱位置线。

化粪池容积与服务人数计算整理

化粪池容积与服务人数计算整理 对于化粪池的容积计算,规范《建筑给水排水设计规范》(GB50015-2003)2009年版对化粪池容积计算提出以下的公式: (啊哦,限于篇幅,请自行脑部或者参考4.8.6条) 要算容积,那就跟着公式算呗。根据规范提供公式,一步步来算。但遇到第一个公式就遇到了问题,因为化粪池污水量是按照化粪池服务总人数m来计算水量的,咦,这个m怎么确定?是不是只要确定这个m就可以迎刃而解啦? 案例:(别说要图,这个也是我自己假设的。) 现在假设有一个商住楼,-2F~-1F地下车库,1F~3F为商业部分,4F为设备层,两栋塔楼,分别5F~27F为住宅。住宅部分每层六户。污水量均取0.9倍给水量。 ?1.对于住宅,设计上一般是按照3.5人/户来设计。故住宅部分服务人数为:23*6*3.5=483人,定额取280L/cap·d; 注:3.5人/户此数据并不具有普适性,以黑河-腾冲为界为人口密度分界线,东南部明显人口密度大,西北则密度小很多。而且对于不同地区,也不一样,比如广东人每户家里至少2个孩子,3个或者4个的也不少。故应当按照本地的数据来选取为好。我查最近的人口统计,目前每户人数平均为3.04人。 2. 对于商业部分,由于这部分流动性太大,服务人数不好确定。一般都是由甲方给的数据,或者是建筑计算,但实在队友不给力怎么破?规范上也没有提出怎么计算。我思考1.想办法计算出人口。2.绕开服务人口。于是我这个时候就应当参考GB50015 第 3.1.10条给水定额的计算。假设该商业部分有电影院、餐饮业和零售店(超市),以下是我自己理解的计算方式: 方式一: ? 1. 电影院:规范对于给水定额为:每个观众每场3~5L,每场使用时长为3h;设共有1025个座位,电影院营业时长为12h;则一天可以排4场;每场上座率按照0.7来计算。故则每天使用次数为:1025*0.7*4=2870人次; 2. 餐饮部分:餐厅部分按照1.3m2/每座,餐厅有效面积=餐厅总面积*0.8,则:假设餐厅面积:1135.6m2,餐厅有效面积为:908.5m2,共计:700个座位。上座率取0.8,每天中、晚2餐,则每日使用人次为:1120人次。餐饮部分定额取全是中餐50L/顾客·每次。 3. 商场部分:定额为8L/m2·d,(这部分就和人次没有关系了,无法确定人数)商场部分3200m2; 4. 路人。在街上找不到厕所的经常会跑到商业区上厕所,这部分很少,可以忽略。 但计算过程中我发现m*qw不就是每日污水量嘛?easy,商场部分就是没人也可以算出来(绕过人数)。 于是乎,我觉得会算了; 1.住宅部分:每日污水量为0.90*280L/cap·d*483cap/1000=121.7m3 2.商业部分:每日给水量为: 电影院:2870人次/d*5L/人次/1000=14.35m3 餐饮:1120人次/d*50L/人次/1000=56m3 商场:3200m2*8L/m2/1000=25.6m3 综上可以知道商业区每日污水量为:0.9*(14.35+56+25.6)=86.36m3。 所以可以求出污水部分容积(住宅使用百分数取70%,商业部分取8%): 注:121.1*0.7*2中的2是因为有两个塔楼。 算到这,似乎一切都顺利,happy。接下来算污泥部分,咦?咦?m*qw这不是污水量了啊?那就无法绕开服务人口了,怎么破?赶紧查了一些主流资料也没看到相关介绍,于是我觉得用一种简单粗暴的计算方式,参考餐饮1.3m2/座位,商业部分按照1m2/人(这个其实已经很密了,大概能达到周末人流的样子,不过也是经验值,而且是我的经验)。那商场部分就是3200人次。至于电影院和餐饮上述都求出来了,分别是2870人次和1120人次。 人数确定了,那就开算吧。 对于住宅部分污泥量取0.7L/人·d,对于商业部分按照0.1L/人·d 清掏周期tn南方取3个月(90d)。新鲜污泥含水率bx按:95%来计算,污泥发酵后体积缩减系数Ms宜取Ms=0.8。发酵浓缩后的污泥含水率bn可按照90%计算; 住宅部分:m=996(每个塔楼138户,每户3.5人),bf=0.7,qn=0.7L/人·d; 商业部分:餐厅:1120人次;电影院:2870人次;商业:3200人次;bf=0.08,qn=0.1L/人·d。 则: Vn=0.0432*(996*0.7*0.7+(1120+2870+3200)*0.08*0.1)=23.57L=0.024m3。

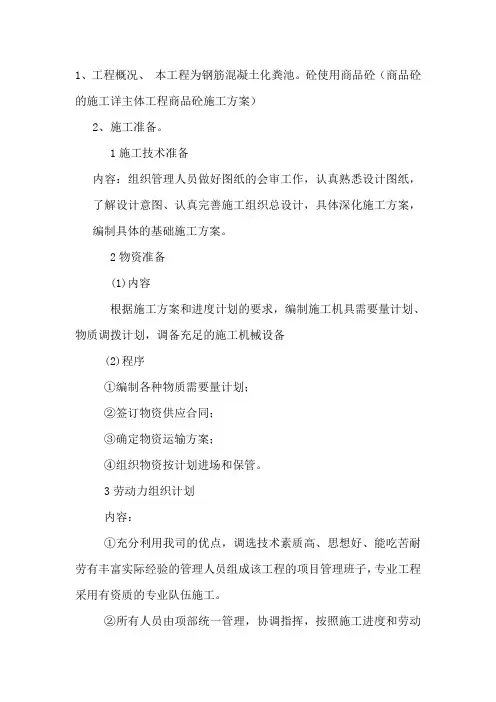

钢筋混凝土化粪池施工工艺

钢筋混凝土化粪池施工工 艺 Last revision on 21 December 2020

五、化粪池施工 1、施工顺序 放线定位→基础分层开挖→砖砌胎膜,浇筑垫层砼→绑扎底板、侧壁钢筋,支模浇筑砼→安装各种管道设施与预制盖板→土方回填。 2、施工方法 (1)、土方开挖 A.放出化粪池开挖边线后,采用挖掘机进行基础开挖。 B.由项目专职测量人员严格控制基坑的标高,在距基底设计标高 500mm处,抄出水平线,钉上木楔,以随时控制基底标高。挖掘机挖至基底以上200mm处应及时对边坡土层进行修整,边坡修整后,人工将暂留土层挖除。 C.人工清理的同时应在基坑底四周挖设排水沟,排水沟截面尺寸为200mm×200mm,采用砖砌,底部做50mm厚C10砼垫层,排水沟内表面粉1:3水泥砂浆,基坑四角均应挖设500×500×500mm集水坑,以便于排水。 D.为保证边坡的稳固,并防止边坡被雨水浸坏失稳,在基坑边坡打入φ6长度500mm的钢筋锚固双层密布钢丝网,并干抹30厚1:2水泥砂浆。为防止基坑顶地面雨水沿边坡流入基坑造成基坑坡面失稳,坑边1m范围内采用同样方法内置钢丝网并铺设50mm厚C10细石砼,外边缘设置200×200mm排水沟,以防雨水留入基坑,基坑边采用φ48钢管沿四周设置1200mm高防护拉杆,阴雨天时应在边坡加盖塑料薄膜进行防雨。 E.对坑内的积水应及时采用水泵抽水。 (2)、钢筋工程

A.在土方开挖前,钢筋应按设计要求结合图集的下料单进行下料。 B.所有钢筋均应为现场加工制作,加工后的钢筋进行合理堆放,并保证钢筋表面无锈蚀、无污染。 C.底板钢筋为双层双向板筋,在绑扎时,,并将钢筋的搭接接头错开。 D.池壁应加设φ8拉筋,为梅花排列,间距400mm,还应间距为 500mm加设φ10钢筋对拉螺栓,以防止涨模。 (3)、模板工程: A.模板采用九夹板,面涂脱模剂,采用钢管脚手架支撑,模板安装时应根据结构的特点进行立模。 B.模板上采用电钻钻孔采用对拉螺栓进行固定,间距为500mm。 C.化粪池顶板支模高度较高,脚手架务必加设落地杆,以增加整体稳固性。 D.模板的安装,钢管的纵横支撑,立杆间距应按规范要求执行。 (4)、砼工程: A.底板、池壁、盖板砼强度为均C25,底板及池壁砼抗渗等级设计为S6。 B.浇筑砼应分段分层连续进行,浇筑层高度应根据结构特点,钢筋的疏密决定,使用插入式振捣器快插慢拔,做到砼振捣密实。 C.浇筑底板砼虚铺厚度应略大于板厚,用平板振动器来回振捣,并用钢插尺检查砼厚度,振捣完毕后用长木抹子抹平,浇筑前用水准仪侧出相

给排水管道工程工程量计算及定额应用技巧

给排水管道工程工程量计算及定额应用技巧 (一)给排水管道界线划分 1、给水管道(如图4-1) (1)室内管道与室外管道的划分界线,是以建筑物外墙皮外1.5m为界,如果入口处设阀门者以阀门为界。 (2)室外管道与市政管道划分界线,是以水表井为界,如无水表井,以与市政管道碰头点为界。 2、排水管道(如图4-2)

(1)室内管道与室外管道的划分界线,是以出户第一个排水检查井为界。 (2)室外管道与市政管道的划分界线,是以室外管道与市政管道碰头点为界。 由以上的划分规定,把给排水工程划分为三部分:室内给排水工程、室外给排水工程、市政给排水工程。由于市政给排水工程属于市政工程预算的范围,本课程不涉及,下面我们就围绕室内外给排水工程预算的编制进行讲解。 (二)给排水管道安装的工程量计算及定额应用(以全国统一安装工程基础定额为参考) 1、室内给水管道安装工程量计算及定额应用 (1)工程量计算 室内给水管道安装工程量均应区分不同材质、连接方式、接头材料(铸铁管)、公称直径分别按施工图所示管道中心线长度以“m”为单位计算,不扣除阀门及管件(包括减压器、疏水器、水表、伸缩器等组成安装)所占的长度。

管道长度的确定:水平敷设管道,以施工平面图所示管道中心线尺寸计算;垂直安装管道,按立面图、剖面图、系统轴测图与标高尺寸配合计算。 (2)室内给水管道安装预算定额套用 1)定额子目范围:8-87~8-168 2)定额已包括以下工作内容: ①管道及接头零件安装; ②水压试验或灌水试验; ③室内DN32以内(包括DN32)的钢管包括了管卡及挂钩制作安装; ④钢管包括弯管制作安装(伸缩器除外); ⑤穿墙及过楼板铁皮套管安装人工。 3)定额中不包括以下工作内容,应另行计算。 ①室内外管道沟土方及管道基础,应执行土建工程预算定额; ②管道安装中不包括法兰、阀门及伸缩器的制作安装,按相应定额子目另计; ③室内外给水铸铁管安装,包括接头零件所需人工,但接头零件价格另计; ④DN32以上的钢管支架按管道支架另计; ⑤过楼板的钢套管的制作、安装,按室外钢管(焊接)项目计算。 4)未计价材:管子为未计价材。 2、室内排水管道安装工程量计算及定额应用 (1)室内排水管道工程量计算 管道安装工程量区分不同材质、连接方式、公称直径、接头材料分别以“m”计算,不扣除管件所占长度。 (2)室内排水管道预算定额套用 铸铁排水管、雨水管及塑料排水管均包括管卡及托吊支架、臭气帽、雨水漏斗制作安装。室内外雨水铸铁管,包括接头零件所需人工,但接头零件价格另计;

(完整版)钢筋混凝土化粪池专项施工方案

2 .基础开挖化粪池区域,清除地表垃圾土层,开挖采用挖掘机大开挖,采用PC-200 挖掘机开挖,汽车运输至场地回填段,边坡按规范放坡,基底留20cm 保护层,用人工开挖到设计高程。开挖应避免扰动开挖面。挖至设计高程后。回填夯实砂砾石,施工砼垫层。 3 .钢筋工程钢筋竖向连接采用电焊工艺,应注意按图错开接头位置。钢筋的接头(钩叠合处)应错开布置在四周竖向钢筋上,箍筋转角与竖向钢筋的交叉点应绑牢,与模板成45 °角,绑扎 钢筋的扎筋相互间成人字形。 C、化粪池的钢筋砼板,池壁中有预埋管件时,除按设计加固外,钢筋应尽量绕过并相应加长,截断钢筋的端部应留有搭接长度或焊于增设的环筋上。 钢筋遇到空洞时应尽量绕过,不得截断,如必须截断时,应在空洞设置加固环筋焊牢固。集水坑处的池壁、底板钢筋应深入集水坑内35d ,不得截断。 D 、在柱顶板(上面处)在浇筑前加一封闭套箍,与柱主筋绑扎牢固,防止主筋偏移。 E、板筋绑扎时,注意上层钢筋位置,采取必要的保护措施,以防砼施工时被人踩塌。 F、钢筋表面必须认真除锈,防止机油污染,以保证砼和钢筋之间的良好粘结。 G、对绑扎好的钢筋需进行技术复核和隐蔽验收,符合要求后方可浇筑砼。 H、焊条:焊接I级钢用E43。 I、次梁与主梁相交处,在主梁处设置附加箍筋和附加吊筋,未注明附加箍筋为 6 $8,未注明附加吊筋2①16。 J、钢筋保护层采用C30细石砼制作的砼垫块,砼垫块内埋入细铁丝,在绑扎钢筋时将垫块分散置于钢筋和模板间,并与钢筋绑扎牢,以保证钢筋保护层的厚度准确。 K、主钢筋砼保护层:柱35mm ,底板、梁和池壁为25mm , 其余

为20mm 。 4 .模板工程化粪池高度方向分二次浇捣和立模(第一次浇底板与池壁连接的斜托上部550mm ,第二次从施工缝浇至池顶)。池壁施工缝的位置设置在底板与池壁连接的斜托上部550mm ,再浇注前应打毛处理。 ( 1 ).施工准备 本工程的化粪池为钢筋砼结构,在保证质量前提下,根据本工程特点及企业的周转材料情况,采取以下模板方案。 模板:墙:18mm厚木胶合板50 X100方木、钢筋背楞, $16螺栓加固。 梁18mm 厚木胶合板50 X100方木龙骨 支承体系,采用杉木直径〉10cm作支撑系统,水平拉杆钢管 @1500mm —道,梁底设水平拉杆,杉木支撑系统。水平拉杆 @1500mm 。 ( 3 ).模板的安装 ①安装柱模、墙模 放出柱、墙边线—校正绑扎柱筋及垫块—墙模侧墙板采用① 10 螺栓对拉固定,螺栓中间加焊止水环,两侧靠近模板处设置锥形杯,拆模后混凝土壁面上留有2~3cm 的锥形凹槽,便于螺栓头的处理。 ②梁、板模安装施工顺序放线—搭设支模架—安装梁底模—安装板底模—绑扎梁及垫块—安装梁柱节点模—校正梁侧模—校正板底模。 ③放线模板安装前,根据测量标记墙或柱上弹出梁的标高、中心线和模板安装控制内边线,并按满堂设计要求定出模架立柱位置线。 ④搭设支模架模板支撑采用松木支撑,竖直支撑间用水平撑和斜撑互相连接面为整体,以保护支撑系统稳定可靠。 地面搭设,当支模架支承在地面上时,应先将地基土平整夯实,安放垫板,以防止支模架在浇砼后不发生下沉变位为准。⑤模板

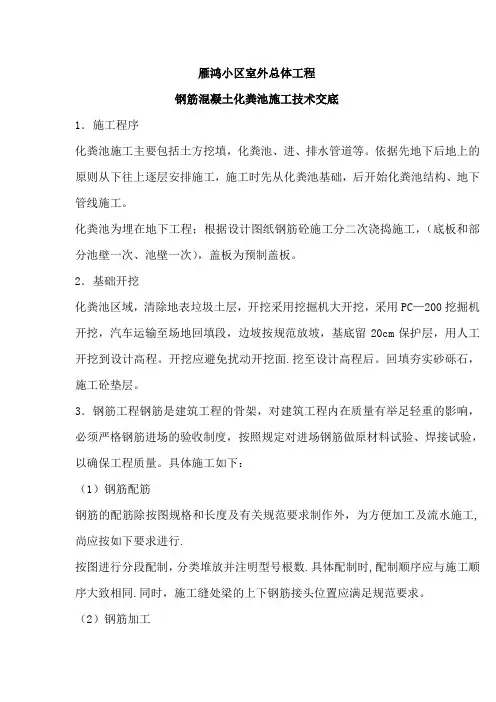

钢筋混凝土化粪池技术交底

化粪池技术交底 1、概况、本为钢筋混凝土化粪池。砼使用商品砼钢筋混凝土化粪池的具 体位置见设计图纸,为100m3、75m3钢筋混凝土化粪池两种。 2、主要施工方法 (1)施序 化粪池施工主要包括土方挖填,化粪池、进、排水管道等。依据先地下后地上的原则从下往上逐层安排施工,施工时先从化粪池基础,后开始化粪池结构、地下管线施工。化粪池为埋在地下;根据设计图纸钢筋砼施工分二次浇捣施工,(底板和部分池壁一次、池壁一次),盖板为预制盖板。 (2)土方开挖 化粪池区域,清除地表耕作土层,开挖采用挖掘机大开挖,采用PC-200挖掘机开挖,汽车运输至场地回填段,边坡按规范放坡,基底留20cm保护层,用人工开挖到设计高程。开挖应避免扰动开挖面。挖至设计高程后。请甲方及监理部门对基坑的验槽,是否达到设计要求,回填夯实砂砾石,施工砼垫层。 3、排水工程 如首先需要场地排水,根据地下水位,降水的方法有很多,我们采用的是明沟排水沟排水降水方法。 在化粪池一侧挖1个1×1×1m的集水坑,如集水坑要求距排水排放口最近处放在距离建筑物最远处的一角,在挖基坑的同时泵坑也同时挖掘出来,其基坑底低于基坑基础下1米处,为防止泵坑内被流砂、淤泥堵死,在泵坑内安装一个直径为800砼管,同时管径上面保持与水面相一致,并在管边加钢网防护,防止其它杂物进入集水坑,

同时在水泵底部也加上钢网防止水泵堵塞,水泵采用污水泵。将含水层的水汇集到集水坑内,使用4寸泵1台,进行24小时排水,排水排出后用管道连接排排出。直至达到施工要求。 4、钢筋工程 (1)钢筋配筋 钢筋的配筋除按图规格和长度及有关规范要求制作外,为方便加工及流水施工,尚应按如下要求进行。 按图进行分段配制,分类堆放并注明型号根数。具体配制时,配制顺序应与施工顺序大致相同。。 (2)钢筋加工 钢筋加工采用集中的方式,全部在施工现场的钢筋加工厂内进行,按照设计图上钢筋的规格和长度,在加工厂内进行下料加工。按施工流水的需要分段运至操作面进行绑扎,注意事项如下: A、原材料进场必须有产品出厂合格证及原材料质量保证书,并按规范要求取样进行检查,符合要求后方可进行加工。 B、钢筋冷拉,采用冷拉延伸方法进行(仅限于Ⅰ级钢)但冷拉率的数值必须由试验室确定,Ⅱ级钢在闪光对焊完成后,亦可用冷拉方法进行钢筋接头处调直,但冷拉率必须在1%以内。 C、钢筋的焊接,场内采用闪光对焊或电弧焊,现场采用手工电弧焊。 D、在接头区段内受拉钢筋接头面积的允许百分率,当绑扎时为25%,其它为50%。 E、纵向受拉钢筋的最小锚固长度和搭接长度按图规定施工。 F、筋成型时,其弯钩和弯折的偏差符合图纸和规范要求。

钢筋混凝土化粪池尺寸对照表审批稿

钢筋混凝土化粪池尺寸 对照表 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】

钢筋混凝土化粪池尺寸对照表 ? 注:本表格为有地下水,池顶有覆土,可过车化粪池 化粪池型号长(mm)宽(mm)有效容积(m3)型号代号 1号 2950 1350 2 G1-2SQF 2号 4800 1350 4 G2-4SQF 3号 4800 1600 6 G3-6SQF 4号 4800 2100 9 G4-9SQF 5号 4800 2100 12 G5-12SQF 6号 6000 2600 16 G6-16SQF 7号 6000 3100 20 G7-20SQF 8号 6000 3100 25 G8-25SQF 9号 6000 3100 30 G9-30SQF 10号 7400 3100 40 G10-40SQF 11号 9000 3100 50 G11-50SQF 12号 12000 3200 75 G12-75SQF13号 化粪池应按每人多大设计 《化粪池标准图集》注明适应于一般民用建筑生活用的化粪池型号确定如下:

住宅类型的:1--15人选用1#化粪池;16--30人的选用2#化粪池;31--45人的选用3#化粪池;46--65人的选用4#化粪池;66--95人选用5#化粪池;96--120人的选用6#化粪池;121--200人的选用7#化粪池;201--260人的选用8#化粪池;261--330人的选用9#化粪池;331--450人选用10#化粪池。 至于楼主选用多大的化粪池,请对号入座。强烈建议楼主按照化粪池标准图集中的施工。 顺便提醒下,化粪池通常分为:砖砌化粪池、钢筋砼化粪池、预制化粪池(造价低廉)等。还要区分化粪池上面是否行车,采取加固处理。 1#化粪池容积立方米** 2#化粪池容积立方米**3#化粪池容积立方米**应该参照《化粪池标准图集》制作。 设计的化粪池清掏周期是多长时间,小区一栋楼设计多少户,合流系数升/人.天,停留时间12--24小时。寻常的居民小区50立方米的就够了。

13号钢筋混凝土化粪池工程施工组织设计

一、编制依据 1.1《建筑地基处理技术规范》JGJ79-2002; 1.2《建筑地基与基础工程施工质量验收规范》(GB50202-2002); 1.3《钢筋混凝土化粪池图集》(03S702和07S806); 1.4《建筑工程冬季施工规程》JGJ104-2011; 1.5《地下工程防水图集》宁02J10; 1.6《混凝土质量控制标准》GB50164-2011; 1.7《混凝土结构工程施工质量验收规范》GB50204-2002; 1.8《建筑工程施工质量验收统一标准》GB50300-2001等。 二、编制说明 本方案是1#2#3#住宅楼附属工程化粪池冬季施工的专项方案,根据《建筑工程冬期施工规范》JGJ104-2011规定:冬季施工的起止日期为当该地区冬季到来时,如果连续当室外日平均气温连续5d 稳定低于5℃即进入冬期施工,当室外日平均气温连续5d稳定高于5°C即解除冬期施工。根据气象显示银川一般每年十月过后便进入冬季。 在化粪池冬季施工过程中,我们将在此方案基础上就各分部分项工程做进一步的技术交底,补充施工中的细节问题,使该方案真正具有可操作性、合理性。同时自冬季施工开始起,我项目部成立施工现场冬季施工领导小组,并做好防雪、防风、防寒、防冻等前期准备工作,根据规范要求采取特殊措施、按期完成并确保化粪池施工质量。三、编制目的

由于冬季施工时其寒冷的气候条件,将会直接影响化粪池施工质量、安全和进度;结合该化粪池施工特点,为了确保在冬季施工顺利进行而编制此方案。 四、工程概况 该住宅楼设计为一座钢筋混凝土化粪池,位于1#楼北侧(具体位置见总坪施工图);该化粪池选用池号为13号,有效容积为100m3,型号为G13-100SQF,规格3500x13200;有地下水,有覆土且顶面可过汽车的钢筋混凝土化粪池(见03S702《钢筋混凝土化粪池》第111、113页。根据实地测量以及图纸设计标高确定,基坑垫层底标高1103.880m ,化粪池顶板标高1107.730m;挖土深度约4.7m,覆土厚度约1.02m ;详细尺寸及施工图见图集《钢筋混凝土化粪池》13号钢筋混凝土化粪池,图集号:03S702和07S906。(相关图集附后) 五、冬施准备工作 5.1组织措施 5.1.1首先编制该化粪池冬季施工方案,确保工程质量、经济合理;并组织项目管理人员进行学习相关冬施知识,以及对施工班组进行施工技术交底;做到合理安排,措施齐全。 5.1.2与当地气象站保持联系,及时接收天气预报或做好气温测量记录工作,防止寒流突然侵袭。 5.2材料准备 5.2.1准备好覆盖混凝土的棉被或塑料布等材料;准备好温度计,每天早晚两次测量,做好测温记录。

化粪池工程量预算副本

化粪池工程量预算副本 Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】

化粪池工程量 一、原化粪池说明: 本工程化粪池原设计为玻璃钢化粪池,型号为GSH-150型化粪池,L:,Φ,埋深根据该处排水管埋深现场确定。地基处理:基础底面开始向下做500㎜厚3:7灰土垫层,压实系数不得小于,处理范围为从基础边向外扩展500㎜,详见甘08JS1-25。 GSH-150型化粪池的做法详见标准图集甘08JS1。 二、现本工程化粪池做为钢筋混凝土化粪池,有效容积为100立方米,无地下水,顶面可过汽车,选用图集为03S702,为13号化粪池。 1、素土夯实工程量:㎡ 2、土方开挖及回填工程量:开挖:回填: m3 3、C10素砼垫层工程量:㎡ 4、钢筋工程量: 5、砼工程量:㎡ 6、化粪池模板工程量: 7、化粪池砖砌外模: 8、化粪池检查井: 3个 9、化粪池抹灰工程量:㎡

根据图集03S702-第111、113页知化粪池L:,B:,H:3m。C10素砼垫层为100厚。放坡系数为. 1.素土夯实工程量:(+*2)*(+*2)=㎡ 2.土方开挖工程量:开挖高度为+(h)+(垫层)= (+*2+*2+*)*(+*2+*2+*)*+1/3*+=**+= 3.查图集111页,现浇盖板XGBF-4为3个,现浇梁XLF-4为2个,预制盖板GBF-7为24个、GBF-8为24个、预 制井圈JQ-1查图集112页 C10素砼垫层工程量:

5、钢筋翻样:①池体配筋图见图集第114页,②预制井圈配筋见图集144页,③管道穿池(井)壁及顶盖等情况见图集第66页、④预制盖板配筋见图集第122页、⑤现浇盖板见图集第123页、⑥现浇梁见图集第124页。 6、一级钢筋: 8:+= 10:++= 12: 7、二级钢筋:6:+ = (池体,现浇板,梁,预制盖板、井圈) 8:+= 12:++= 14:+= 16: 18:

钢筋混凝土化粪池技术交底

钢筋混凝土化粪池技术 交底 文件编码(008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256)

化粪池技术交底 1、概况、本为钢筋混凝土化粪池。砼使用商品砼钢筋混凝土化粪池的具体位置 见设计图纸,为100m3、75m3钢筋混凝土化粪池两种。 2、主要施工方法 (1)施序 化粪池施工主要包括土方挖填,化粪池、进、排水管道等。依据先地下后地上的原则从下往上逐层安排施工,施工时先从化粪池基础,后开始化粪池结构、地下管线施工。 化粪池为埋在地下;根据设计图纸钢筋砼施工分二次浇捣施工,(底板和部分池壁一次、池壁一次),盖板为预制盖板。 (2)土方开挖 化粪池区域,清除地表耕作土层,开挖采用挖掘机大开挖,采用PC-200挖掘机开挖,汽车运输至场地回填段,边坡按规范放坡,基底留20cm保护层,用人工开挖到设计高程。开挖应避免扰动开挖面。挖至设计高程后。请甲方及监理部门对基坑的验槽,是否达到设计要求,回填夯实砂砾石,施工砼垫层。 3、排水工程 如首先需要场地排水,根据地下水位,降水的方法有很多,我们采用的是明沟排水沟排水降水方法。 在化粪池一侧挖1个1×1×1m的集水坑,如集水坑要求距排水排放口最近处放在距离建筑物最远处的一角,在挖基坑的同时泵坑也同时挖掘出来,其基坑底低于基坑基础下1米处,为防止泵坑内被流砂、淤泥堵死,在泵坑内安装一个直径为800砼管,同时管径上面保持与水面相一致,并在管边加钢网防护,防止其它杂物进入集水坑,同时在水泵底部也加上钢网防止水

泵堵塞,水泵采用污水泵。将含水层的水汇集到集水坑内,使用4寸泵1台,进行24小时排水,排水排出后用管道连接排排出。直至达到施工要求。 4、钢筋工程 (1)钢筋配筋 钢筋的配筋除按图规格和长度及有关规范要求制作外,为方便加工及流水施工,尚应按如下要求进行。 按图进行分段配制,分类堆放并注明型号根数。具体配制时,配制顺序应与施工顺序大致相同。。 (2)钢筋加工 钢筋加工采用集中的方式,全部在施工现场的钢筋加工厂内进行,按照设计图上钢筋的规格和长度,在加工厂内进行下料加工。按施工流水的需要分段运至操作面进行绑扎,注意事项如下: A、原材料进场必须有产品出厂合格证及原材料质量保证书,并按规范要求取样进行检查,符合要求后方可进行加工。 B、钢筋冷拉,采用冷拉延伸方法进行(仅限于Ⅰ级钢)但冷拉率的数值必须由试验室确定,Ⅱ级钢在闪光对焊完成后,亦可用冷拉方法进行钢筋接头处调直,但冷拉率必须在1%以内。 C、钢筋的焊接,场内采用闪光对焊或电弧焊,现场采用手工电弧焊。 D、在接头区段内受拉钢筋接头面积的允许百分率,当绑扎时为25%,其它为50%。 E、纵向受拉钢筋的最小锚固长度和搭接长度按图规定施工。 F、筋成型时,其弯钩和弯折的偏差符合图纸和规范要求。 (3)钢筋的绑扎 A、钢筋竖向连接采用电焊工艺,应注意按图错开接头位置。

化粪池工程量(预算)-副本

化粪池工程量(预算)-副 本 -标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

化粪池工程量 一、原化粪池说明: 本工程化粪池原设计为玻璃钢化粪池,型号为GSH-150型化粪池,L:,Φ,埋深根据该处排水管埋深现场确定。地基处理:基础底面开始向下做500㎜厚3:7灰土垫层,压实系数不得小于,处理范围为从基础边向外扩展500㎜,详见甘08JS1-25。 GSH-150型化粪池的做法详见标准图集甘08JS1。 二、现本工程化粪池做为钢筋混凝土化粪池,有效容积为100立方米,无地下水,顶面可过汽车,选用图集为03S702,为13号化粪池。 1、素土夯实工程量:㎡ 2、土方开挖及回填工程量:开挖:回填: m3 3、C10素砼垫层工程量:㎡ 4、钢筋工程量: 5、砼工程量:㎡ 6、化粪池模板工程量: 7、化粪池砖砌外模: 8、化粪池检查井: 3个 9、化粪池抹灰工程量:㎡

根据图集03S702-第111、113页知化粪池L:,B:,H:3m。C10素砼垫层为100厚。放坡系数为. 1.素土夯实工程量:(+*2)*(+*2)=㎡ 2.土方开挖工程量:开挖高度为+(h)+(垫层)= (+*2+*2+*)*(+*2+*2+*)*+1/3*+=**+= 3.查图集111页,现浇盖板XGBF-4为3个,现浇梁XLF-4为2个,预制盖板GBF-7为24个、GBF-8为24个、预 制井圈JQ-1查图集112页 C10素砼垫层工程量:

5、钢筋翻样:①池体配筋图见图集第114页,②预制井圈配筋见图集144页,③管道穿池(井)壁及顶盖等情况见图集第66页、④预制盖板配筋见图集第122页、⑤现浇盖板见图集第123页、⑥现浇梁见图集第124页。 6、一级钢筋: 8:+= 10:++= 12: 7、二级钢筋:6:+ = (池体,现浇板,梁,预制盖板、井圈) 8:+= 12:++= 14:+= 16: 18:

安装工程量计算方法

②排水立管的安装长度计算 排水立管的安装长度计算方法是先看立管有无变径。当有变径时,先确定变径点的位置,然后按排水系统图上的标高计算各段立管的长度。 ③排水横支管及横管的长度 排水横管的长度应按平面图上所标注的尺寸进行计算,或直接从平面图上度量。对于横支管长度,平面图不一定能准确地反映出来,因此,应按卫生器具安装详图或标准图上的尺寸计算。 ④排水立支管的安装长度计算 排水立支管是指卫生器具下面除去卫生器具成组安装已包括的排水管部分所剩余的排 水短立管的长度。 排水立支管的长度应按其上下端高差计算,即按卫生器具与排水管道分界点处的标高与排水横管标高的差进行计算,当施工图所标注的尺寸不全时,可按实际情况进行计算。 2.套管的制作与安装工程量 给排水工程中管道在穿越建筑物基础、楼板、墙体时,应设置套管。 钢管穿越建筑物基础、防水墙体顶板时,应做防水套管,其直径应比管道的公称直径 大两个号,执行第六册《工业管道工程》第八章相应的子目。计量单位为“个”。 钢管穿越楼板时,应设置钢套管,其直径应比管道的公称直径大两个号,套管顶部高出地面20mm,套管底部与楼板底面相平,套管与管道之间填封密封膏。钢套管的制作与安装计量单位为“个”。 穿越墙体及楼板的镀锌铁皮套管,其安装已包括在管道安装定额中,不得另行计算, 其制作以“个”为计量单位。 3.法兰的安装 法兰安装的工程量应按其不同材质、连接方式和公称直径,分别以“副”为计量单位。 法兰的材质主要有碳钢法兰和铸铁法兰两种。 法兰与管道的连接方式主要有焊接连接和螺纹连接两种。 4.各种伸缩器的制作与安装。 均以“个”为计量单位。方形伸缩器的两臂,按臂长的两倍合并在管道安装长度内计算。 5.管道冲洗、消毒、压力试验 均按管道公称直径分档,以长度“米”为计量单位,不得扣除阀门、管件所占长度。管道安装项目中已包括了压力试验,一般不得执行该项目。只有当遇到特殊情况,停 工时间较长后再进行安装,或有特殊要求需进行二次打压试验时,才可执行该项目。 6.除锈刷油(详见第3 章)。 2.3.2 管道支架的制作与安装工程量 管道支架的制作与安装只需计算室内给水管支架的制作与安装,因为铸铁排水管、雨水管、塑料排水管的安装均已包括了管卡、托架、吊架等支架的制作与安装。 管道支架的计量单位为千克(kg)。 计算管道支架的制作与安装重量时,首先要弄清支架架设的部位(支架的种类),各类支架的数量,以及每个支架的重量。 (1)支架数量的计算 支架的个数=某规格的管道长度÷该规格管道支架的间距 计算的得数有小数时就进1取整。 (2)管道支架的间距 管道支架的间距可根据管道的公称直径、是否保温按1.5m、3m、6m 计算,也可按表

预算需要注意的问题(工程量计算)

一、土方问题。 1、计算放坡工程量时交接处的重复工程量不扣除。三类土深度1.5米,放坡系数0.33,四类土深度2.0米,放坡系数0.25。 2、垫层如果需要支摸,要考虑增加工作面。如果不支,不考虑土方工作面。默认状态不考虑增加工作面,按上部基础考虑放破。 3、沟槽的确定按长度大于宽度的3倍以上,且槽的宽度在3.0米内;同样长宽比小于3的为基坑。 4、回填土的运输距离包括5米运输。 二、桩基及基础垫层问题 1、每个单位工程的打(灌注)桩总工程量小于下表,其人工、机械(包括送桩)按相应定额项目乘系数1.25。 项目工程量 预制钢筋砼方桩 150m3 预制钢筋砼离心管桩 50 m3 打(挖)孔灌注砼桩 60 m3 打孔灌注砂、碎石、砂石桩 100 m3 2、定额以打直桩为准,如果打斜桩,1:6以内,人工及机械乘系数1.25,如斜度大于1:6,人工、机械乘以系数1.43。 3、地面打桩坡度以15°为准,如果大于15°,人工及机械乘以系数1.15,如果在基坑内(1.15m)打桩或打坑槽内(1.0m)桩,按相应的人工、机械乘以系数1.11。 4、各种灌注桩的充盈系数定额内已经考虑。定额套用的时候不能再乘以充盈系数。如果已经有充盈系数,必须按充盈系数调整。 5、打预制桩已经考虑了场内运输300m。超过300米另行考虑。 6、人工挖孔桩按15m编制,如果超过,人工机械乘以系数1.20;钻孔桩深度按50m编制,如果超过,人工、机械乘以系数1.10。 7、整板基础如果采用压路机碾压,人工乘系数0.9,垫层材料乘系数1.15,增加光轮压路机(8t)0.022台班。同时扣除定额中电动打夯机台班。 8、垫层厚度以15㎝内为准,厚度超过15㎝套砼基础相应的子目。 9、计算规则: A、预制桩包括桩尖、管桩扣空心体积。 B、打孔沉管、夯扩灌注桩用活瓣桩尖,单打、复打均按桩尖再增加250㎜;预制桩不包括桩尖,同样增加250㎜,但桩尖按30元/个计算费用。 C、钻孔灌注桩长度包括桩尖,另外增加一个桩直径。 D、送桩:按桩顶面到自然地坪再增加500㎜乘截面。 10、需要注意换算的地方: E、泥浆池按每m3 1.00元计算。 F、灰土桩灰土配合比不一致,需要换算。 G、旋挖法灌注砼每m3空旋部分的体积按灌注桩定额人工乘以0.3,砼、砼搅拌机、机动翻斗车扣除,其它不变。 H、凿桩头、截断桩头如遇独立群桩,其人工乘1.3系数。 I、凿深沉搅拌桩按凿灌注桩定额乘0.4系数。
