第一章电线电缆导体介绍
第一章电线电缆导体介绍
第一节导体概述
按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类：
导体：电阻率在102Ω·mm2/m以下
半导体：电阻率为103~108Ω·mm2/m﹔
绝缘体：电阻率为108Ω·mm2/m以上。
目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。导电系数以铜为标准(100%)，各导体比较如下表：
由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。
第二节铜导体
一、铜线的类别
铜导体由单条铜线或多条铜线组成，分别叙述如下：
1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电
线、配电线及建筑线之导体。
2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性
及弯曲性，并具有较高之导电率，用以制造通信及电力线缆
之导体、电气机械及各种家用电器之导线。
3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之绑线及收
音机之配线。
4.镀锡铜线：铜线表面镀锡以增加焊接性及保护铜导体于PVC 或橡胶绝缘
押出时不受侵蚀，并防止橡胶绝缘之老化。 5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马
达等感应线圈之材料。 6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99%
以上，不会受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。 7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一般分为天
然树脂及合成树脂漆包线。 8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。 9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。
10.铜包钢：一般用于同轴线作信号的传输(如电视机与VCD 的连接、户外
电视天线、闭路电视等﹔较硬线具有更高的抗张强度，在高山地带，跨越河流等须长距离时作为架空线用，依其铜厚度，一般分导电率21%、30%、40%等。
11.合金铜：由铜和其它导体金属组成，如铜镍合金等，用于特殊用途线。 註﹕ 目前我公司常用的导体主要有如下几种： (1) 镀锡铜线，英文缩写为TA ﹔ (2) 裸铜线，英文缩写为BA ﹔ (3) 镀银铜线，英文缩写为SC ﹔
(4) 镀银铜包钢，英文缩写为SCCS ﹔ (5) 铜包钢，英文缩写为CP 。 其它如铜铂丝、漆包线等很少用。
二、铜线的各种性能
1. 导体电阻 — 导体之电阻与其长度成正比与其截面积成反比 。
2.导电率—以20℃时长度为1m 、截面积为1mm 2之标准软铜线之电阻1/58ohm(0.017241 ohm)为基准，称为100%导电率。电阻愈大，则导电率愈低，两者成反比例。
3.耐弯折性—单线之一端固定，另一端加上重量使垂直向下，然后来回
180地弯折，直至线断为止，弯折次数愈多，表示耐弯折性愈强。
4.拉断力—抗张试验时，施于试样而使其断裂之最大负荷重量或力。
5.抗张强度—抗张试验时，使得试样断裂，单位面积承受的拉断力。
cm
ohm A
L R -=單位為稱為導體之電阻系數，其中ρρ
6.伸长率—于规定之标准距离，试样经伸长至断裂后所增加之长度与
原来长度之比率。
导体在温度不同时会有不同的阻抗，一般常以20℃或25℃时为标准，温度愈高，阻抗会愈大。
第三节 UL简介
我公司绝大部分的成品线缆上都有UL的印字或喷字。E119932、E188601及E139956就是我公司在UL申请认证下来的不同线种的文件号。那么什么是UL呢？
UL是“Underwriters Laboratories--(美国)保险商实验所”的缩写，成立于1894年，机构系以公共安全之检查与检定为目的，由美国火灾保险协会之援助，而设立的非营利性组织。UL规格以电线及电气机器为首，防止因燃烧器具，防火装置等的品质问题而引起的火灾﹔对于经审查而合于此规格之制品，其安全性以及品质在美国及世界各地有很好的信誉。
我公司经过严格的工厂审查与制品审查，获有多项电线(一般电子连接线、隔离线、电源线及设备用线等)经UL检定认可，通用性和安全性都有很好的保证。为证明其合于UL规定，于制品上贴有之标签(LABEL)。
第四节 UL导体规格标准
我公司铜线导体的组成种类繁多，如7/0.05mm,7/0.06mm,7/0.08mm, 19/0.08mm等等，那幺这些组成怎幺区分，怎幺确定是什幺规格，怎幺判定符不符合UL标准呢？
一．UL导体规格标准
导体组成因需要的不同而多种多样，如果没有一个统一的判定标准，将很令人头疼。在UL758里就专门有对导体的规格标准的详述，它的标准为AWG，就是American Wire Guage,中文意思是“美国线材规格”，也就是我公司所参照的标准。它把导体分为单铜（单条铜导体）和绞铜（多条铜导体绞合成的铜导体），单铜根据直径大小划分规格﹔绞铜根据截面积大小划分规格，如下表所示：
UL758 导体规格标准
二、绞铜导体规格的确定
1.单位换算
单铜导体可通过用千分尺或者螺旋测微表直接测量直径，对照标准确定规格即可﹔绞铜导体不能直接测量，而要通过计算截面积来确定规格。UL 758导体标准里有用mil(密尔)和 cmil(圆密尔)作单位，所以先要懂得它们和国际单位（公制单位）的换算。mil(密尔)是长度单位，cmil(圆密尔)是面积单位。
1inch = 25.4mm = 1000 mil；1mm = 39.37mil；
1inch2 = 106 cmil；1mm2 = 39.372 cmil = 1550 cmil
2.截面积的计算
UL758对导体截面积的计算，和我们以前学习到的计算圆的面积不一样，
假设： A 为截面积，单位为cmil或mm2﹔d为绞铜组成中单根铜线的直径，单位为mil或mm﹔n为绞铜导体由单根直径为d组成的条数﹔则其截面积为
A = 0.7854*nd2
※这里需特别指出：上面的计算公式只适用于确定导体规格标准时截面积的计算，不能用于其它面积计算!
举例：请计算导体7/36AWG = 7/0.127mm (36AWG Solid = 0.127 mm)是属于什
幺规格的。
解：n = 7, d = 0.127*39.37mil, 则
A = 0.7854*n*d2 = 7*(0.127*39.37)2 = 174.9993cmil
对照表UL758导体规格标准可知，它属于28AWG的导体。
3.导体的绞距
绞铜导体的绞距在UL758里也有相应的标准，根据绞铜导体的规格大小，规定了它们的最大绞距，具体如下表：
绞铜导体的最大绞距检验标准
第二章绝缘体和被覆材料
第一节塑料概述
一、塑料的分类
1. 热塑性塑料：
此材料加热时可以迅速软化或液化，成型后再加热也可再度软化成
型，如PVC, PP, PE等。
2. 热固性塑料：
此材料固化成型后，再加热无法软化成型，这种塑料在我公司极少用。
二、塑料的性质
1.基本物理性质：
a)比重(密度) b)分子量 c)粘度 d)假比重及粒径分布
e)游离单体含量(聚合程度) f)吸水性 g)透气性
2.机械性质：
a)抗张强度及伸长率 b)弯曲强度 c)压缩强度 d)冲击强度e)硬
度
f)弹性系数：受外力作用变形后回复原来形状的能力
3.热性质：
a)热变形温度：显示塑料在高温受压下能否保持不变的外形。
b)软化点：受热而硬度降低，即将开始流动温度。
c)热传导率：热量在塑料材料中传导的速率。
d)热膨胀系数：塑料加热时尺寸膨胀的比率。
e)收缩率：收缩后与原模具设计尺寸的比例。
f)熔态指数又称熔化指数：通常用来判断热塑性塑料的加工性质。
4.化学性质
a)抗溶剂性：对酸、碱、醚、醇、酮、芳香烃、脂肪烃……等抵抗性。
b)燃烧性：为改善塑料的耐烧性通常添加难燃剂。
c)耐候性：受光、热、空气……等影响而引起的变质，劣化的抵抗性，
包含在紫外光、氧、臭氧影响下之安定性。
5.光学性质
a.透明度：可视光域的光透过率，分为透明、半透明、不透明。
b.雾度：透明塑料内部或表面呈现模糊状的、雾状外观程度，雾状外观
是由于光线散射而引起的。
c.尚有其它要求之光泽度、折光率、黄色指数等。
6.电气特性
a.导电率及电阻率：导电性越高表示导电率越好，导电性越低表示导电
率越差即绝缘性越好。
b.容积电阻：将绝缘体内部1cm3的立方体在其相对两面施加电压的电
阻，以Ω－cm表示，详细方法可查 JIS K6911或ASTM D527规定。
c.介电强度（Dielectric Strength）：
绝缘体所能承受的介电破坏电压与其厚度的商值，可参考ASTM D149方法测试。
d.介电常数 (Dielectric Constant)
介电常数亦称电容率，为物体中电容与真空中电容的比值，可参考 ASTM D150。
e.功率因子（Power Factor）
散逸于物质中电力对正弦曲线电压（V）与电流（I）乘积的比例，即：PF＝W/（VI）＝sinδ，sinδ为损失角度，可参考ASTM D150。
f.散逸因子（Dissipation Factor）
施于介电物质之交流电压的正弦曲线与流过介电物质的电压曲
线的夹角的余角。δ的正切值tan δ称为散逸因子，可参考ASTM D150。 g.屏蔽效果（Shielding Effectiveness ）
指减少电磁干扰（EMI ）与射频干扰（RFI ）的效应，其测定方法
为：
SE ＝20xLOG(E b /E a )。
E b ＝：屏蔽前的电场强度﹔ E a ＝：屏蔽后的电场强度。
7.加工性 要注意其流动性，热安定性，成型（押出）温度，融解温度点（融
点），成形收缩率等问题。
三、塑料添加剂
添加剂是指分散在塑料分子构造中，不会严重影响塑料分子结构、
却能改善其性质或降低成本的化学物质，依其功能可分下述各类： 1.抗氧化剂（Antionxidant ）
主要是防止塑料中的不饱和双键受氧原子侵袭而引起的品质劣化，如芳香胺类，烷基酚……等。 2.抗静电剂（Antistatic agent ）
主要是赋予塑料细微的导电性，以避免因磨擦而造成静电的积存，如乙氧化胺类……等。 3.发泡剂：发泡剂主要有三类
a.直接压入塑料熔胶中使发泡，压入气体有氮气、二氧化碳、空气……等。
b.挥发性液体，升温后挥发膨胀，而使塑料体发泡，常见有聚苯乙烯泡棉。
c.分解性化学发泡剂，一般为固体粉未，它们在加热时即分解放出气体
（通常为氮或二氧化碳）常用者为偶氮化合物（有机物）或无机盐类，如酸氢钠。 4.着色剂（染料）
分有机与无机两大类，又分为染料及颜料两大类。 5.难燃剂（又称防火剂）
当塑料暴露于火焰时，能压抑火焰之蔓延，防止烟雾形成，当火焰去掉时，燃烧便会停止，大致可分为有机与无机二大类型。 6.安定剂（Heat Stabilizer ）
一般塑料均会在高温时分解劣化，以PVC 最严重，PVC 在100℃以上长时间加热，有少量盐酸游离出来，开始分解，安定剂的作用是阻止分解，因此安定剂的添加是非常重要的。 7.紫外光吸收剂（UV absorber ）
塑料受到高温能量的紫外光照射而发生劣化，因此户外使用的塑料必须添加此剂，将紫外光线吸收或遮断，如水杨酸脂类。
8.冲击改质剂（Impact modifier）
加入具有特殊性质的树脂，可籍着混炼的方式增加，以改良塑料的耐冲击性，该剂也常影响到塑料的耐热性，流动性，必须慎重选择。9.滑剂（Lubricant）
可分内部与外部滑剂：内部滑剂的目的减少聚合分子间的磨擦，降低粘度，提高流动性﹔外部滑剂是使塑料从金属模具表面易于脱模。常用滑剂有脂肪酸酯类或脂肪酯醯胺类、烃类(如天然石腊），金属皂类。
10.可塑剂（Plasticizer）
可塑剂为挥发性低的物质，添加于塑料时，能使塑料的弹性系数增加或减少，而于常温时增加柔软性，高温时易于加工，以PVC为例，添加量愈多时制品愈软。
11.硬化剂（Curing agent）
硬化剂目的在促进塑料形成交联结构称之硬化，其目的提高机械强度、耐热性、耐溶剂性、与尺寸稳定性，如
DCP ……等。
12.填充剂（Filler）
改善机械强度作为补强剂，增加重量作为增量剂，以降低成本，如高岭土，碳酸钙等。
13.其它
a)成核剂:有些无机粉未在发泡中可使泡棉结构更为细致。
b)导电剂:如碳烟，金属粉未等。
四、塑料的加工形式
塑料的加工方式有压缩成型、注射、挤出成型等。电线绝大部分用押出成型（Extrusion）,是将热熔性塑料在加热筒内溶化再用螺杆予以押出。
五、塑料的鉴别
1.燃烧法：依据材料是否燃烧，若有，辨其火焰颜色；是否冒烟，若有，
辨其烟的颜色，如：烟为清烟还是含炭灰之烟；是否有溶胶滴落，若有看溶胶是否继续燃烧；以及燃烧时产生何种气味等。
Teflon：遇火软化变形，有邹曲薄层，少量焦炭，微焦发味，不可燃性。PVC：绿色火焰光罩,软化冒出白烟并有盐酸味,自熄性塑料; 置于水中，下沉。
PE：兰色光罩，燃烧区熔融透明，有熔胶滴落及蜡烛味﹔置于水中，上浮。
PP：兰色光罩，燃烧区熔融透明，有熔胶滴落及煤油味﹔置于水中，上浮。PU：黑烟，有熔胶滴落，无焦灰，氮氧化合物味，延烧性。
Nylon：兰色光罩，熔融，头发焦味，自熄性。
Silicone类：无味，浓浓白烟，白色残余灰份，自熄性。
2.比重法：密度比较法，即以水的密度为基准，塑胶料置于水中，若
下沉，则塑胶密度比水大，若上浮，则比水小。此方法可与其它方法配合使用。
3.其它法如光谱分析法、溶剂鉴别法……等。
第二节绝缘体和护套料
一、绝缘体(insulation)
1.目的：为导体绝缘。
2.常用材料一览表，如下：
二、被覆材料(Sheath)
1.目的：保护绝缘体……等，其材质及厚度皆有相关规定如UL等。
2.材料一览表：
三、PVC胶粒
(一)PVC用途简介和分类
1.用途：电线电缆、绝缘材料、外被材料、唱片、地砖、塑料管、人
造窗帘、雨衣、鞋子、海滩椅、插头、电子零件等等。
2.分类：按硬度分为三种，即硬质、半硬质、软质﹔它们的优点是电
气绝缘性佳，耐水性、耐臭氧性、耐燃性、耐候性皆很好。
(二)PVC胶粒
1.PVC胶粒的基本配方
PVC粉：主体一般常用 S60、S65、S70﹔
可塑剂：主要目的在调整软硬度，提高耐寒绝缘等作用﹔
填充剂：目的在增强加热、光之安全性及绝缘性﹔
改质剂：依特性要求添加﹔
安定剂：抑制PVC内之少量游离Cl-分解﹔
防火剂：增强耐烧性﹔
染颜料：颜色调配。
2.硬度
国际上常以shore A表示之，而国内软硬度常以P%表示，例如：50kg 之PVC料、可塑剂40kg时软硬度以80P表示﹔50kgPVC料、可塑剂55kg时是以110P表示，即可塑剂愈多P数愈大，PVC胶粒就愈软。
恰好相反,萧氏硬度(shore A)度数愈大，PVC胶粒愈硬。
3.移行说明
电气用品之外壳常用的塑料材质大部份为PS、ABS、HIPS.电线被覆为PVC塑料时，由于PVC含有可塑剂，而有此可塑剂会移行者，会
将PS，ABS，HIPS塑料壳侵蚀，因此对PVC有非移行的要求。
※附PVC移行的试验方法
将试片(ABS，或PS或HIPS)两片(长50x宽50x厚20mm)，中间夹PVC 电线，再上下两层用玻璃盖住并用一定重量的砝码（我公司常用500±5g砝码）压住，施以不同时间(24，48，72小时)不同温度(50℃，60℃，70±2℃)之条件下，测试(条件由客户设定)，测试后取出试
片，用肉眼观察，试片上不能有痕迹或痕迹可以插掉为合格。
ABS = Acrylonitrile Butadiene Styrene Terpolymer
苯乙烯、丁二烯、丙烯参聚合体
PS = POLYSTRRENE 聚苯乙烯
HIPS = High Impact Polystyrene 高冲击聚苯乙烯
4.PVC胶粒应具下列性质:
耐热性 ( Thermal Stability ) ﹔
硬度 ( Hardness )﹔
安全性 ( Safety )﹔
老化性 ( Aging Properties ) ﹔
机械性质 ( Mechanical Properties )﹔
耐燃性 ( non-flammability )﹔
电气特性 ( Electrical Properties )﹔ 耐候性 ( Weather ability )﹔ 光安定性 ( Light Stability )﹔
低温特性 ( Low Temperature Properties )。 5.PVC 物理特性 a.抗张强度：（Tensile Strength ）
将一定截面积的试样（如哑铃片等）拉断时所需要之应力，用之单位为PSI 或kg/mm 2。
b.热变形（Heat Distortion ）
适当取样后，将其加热至一定之温度后，施加一定压力及时间试验该
材料之外形改变情况。其计算公式如下：
c.热冲击（Heat Shock ）:试验材料稳定性方法之一，将材料在特定的时
间内卷绕于规定之圆棒上，暴露于高温中一段时间，不得有龟裂现象发生。
d.冷弯（Cold Bend ）:将电缆试样置于特定温度之冷室中一段时间﹐通
常为零下。再在此温度下将电缆绕于规定之圆棒（Mandrel ）上﹐一段时间后﹐进行检查。
e.延伸（Elongation ）:试样拉断时的伸长情形
常用百分比表示＝
f.焊接性:PVC 芯线等在焊接或热镀时其塑料部份收缩程度。
g.老化(Aging):仿真电缆经长时间的使用后,其物理性(抗张延伸)改变的情形。
h.额定温度（Temperature Rating ）:绝缘材料在连续使用之情况下，
其基本特性不会发生变化或损失时，所能容许之最高温度，如交联PE 为90℃,PVC 有 60℃，75℃，90℃，105℃，PE 为75℃等。
i.额定电压（Voltage Rating ）:依照规定或标准可连续实施于各种电
缆电缆之最高允许电压。
j.绝缘阻抗（Insulation Resistance ）:加于绝缘体两极间之电压与电
流之比，以公式表示为R ＝E/I ，其单位一般用M Ω（百万欧姆表示之）。 k.耐电压（介质强度）（Dielectric Strength ）:绝缘材质在破坏之前
所能承受之电压，介质强度是材料的一个非常重要特性，在同一种耐
（拉伸长－原来长）×100﹪
电压情况下，介质强度好的材质，其绝缘厚度可以较薄。
四、我公司常用的塑料
常用塑料料的名称和英文缩写
1)聚丙烯（PP），防火聚丙烯（Fr-PP）和发泡聚丙烯（FM-PP）
2)聚氯乙烯（PVC）
3)半硬质聚氯乙烯（SR-PVC）
4)聚乙烯(PE)，分为：
a.高密度聚乙烯(HD-PE)
b.低密度聚乙烯(LD-PE)
c.发泡聚乙烯(FM-PE)，其又分为高密度HDFM-PE和低密度
LDFM-PE.
d.防火聚乙烯FR-PE
5)铁氟龙FEP、PFA
6)聚氨基甲酸酯PU
7)低烟无卤料LSNH
备注：因为FR-PP和FR-PE添加了防火剂（密度＞1），所以置于水中时会下沉!
第三章线缆
第一节线缆的构成
一、芯线类型
成品线缆的组成是多种多样的，有的是协会的标准结构，有的是客户的特殊要求。不管怎样的要求和需要，线缆的组成和结构都取决于接口的类型，也就是与连接器接口匹配的问题。
到目前为止(2003年9月份)，我公司(深圳厂)于UL已经申请的芯线一共有24种，如UL1007、UL1015、UL1061等，这些单芯线本身就是一种线缆，同时也是组成其它成品线缆的单元。UL对这些单芯线依据申请厂商的的申请条件，作了各个方面的规定，如线种、电压及温度等级、导体材质及规格、绝缘体及外被的材质、绝缘体和外被的厚度、有无屏蔽、需要作哪些项目的物理测试等等。多芯线缆和复合线缆就是由这些基本单元构成的，如UL2464，UL2919，UL20276，UL20379等。详细内容请参阅工程部UL AWM程序文件。
二、线缆的类别
相信大家都知道我公司申请UL 的三个文件号，分别是E119932、E139956、E188601.这三个文件号码代表了我公司目前主要生产的线缆类别。
E119932:是AWM (Appliance Wiring Material ：设备用綫)的文件号; E139956:是CL2 (Power Limited Circuit Cable ：功率限制电路用线)的文件号;
E188601:是CM (Communication Cable ：通信电缆)的文件号。
第二节
线缆种类
如果以线材的结构和用途来分，我公司生产的线缆主要分为DVI 线、USB 线、IEEE 1394线、同轴线、SCSI 线、IEEE 1284线、单芯或对绞型计算机用线、ATA 150线、电话线、网络线及杂规线等。在这一节里，我们主要介绍这些线缆的基本结构及用途。为让大家更好的理解，附上线缆截面图标，下面逐一介绍。
一、DVI Cable
DVI 是 ( Digital Video Interface ) 的缩写﹐称为数字视讯界面﹒它用于显示卡与显示器间之信号传输用，是液晶显示器用线。DVI 其主要分为三类，分别为
1.DVI-D （DVI-Digital ） -- 数字信号传输，其又分两种形式： a) DVI-D Single Link ：单链接，四对分别传输R.G.B 信号及时脉(Clock)信号﹔
b) DVI-D Dual Link ：双链接，与单链接相比，传输两组R.G.B 信号，共享1对时脉信号， 传输相当于单链接二倍的信号。 2. DVI-A （DVI-Analog ）-- 模拟信号传输 3. DVI-I -- 模拟与数字信号共存传输
1) DVI-D 的结构包括4对或7对信号线，绝缘体为发泡聚乙烯FM-PE ，
中间加地线，再以铝箔、麦拉包覆，我公司常规颜色为“棕*白、红*白、绿*白、蓝*白”，还包括一对非屏蔽绞线，用于控制屏幕上下和左右移动，以及3芯电源线。
2) DVI-A 的结构是用RGB 同轴线作为信号传输的桥梁，绝缘体为发泡
聚乙烯FM-PE ，颜色为“红、绿或灰、蓝”，其余的和DVI-D 的基本相同。
3) DVI-I 的结构就是DVI-D 和 DVI-A 的合成。它们的结构分别如下：
箔
織
被 體 充 拉
箔 織
被
二、USB Cable
USB 是Universal Serial Bus Cable 的缩写，意思是通用串行总线架构线缆。其主要用于监视器和声音的输入/输出系统、键盘、鼠标、调制解调器及打印机等。依版本分为USB1.0版、USB1.1版和USB2.0版。它们的结构是相同的，不同是它们的传输速度及电气特性的要求。总的说来就是版本越高传输速度越快，电气特性要求就越严格。USB 的结构包括一对信号线(绿、白图如下：
三、IEEE 1394 Cable
IEEE 是电气电子工程师协会，1394的版本和标准都出自该协会。1394 线缆分a 版和b 版。b 版比a 版要求要高，传输速度也快得多，下面分别介绍：
1. IEEE 1394a 计算机多媒体用线
織 被 外被
鋁箔 Braid 編織
Conductor 導體 Insulation 絕緣體
Drain Wire 地線
Filler(optional)填充(可有可無) 導 體
DVI －A
被 箔 體 織 麥 拉
DVI －I
地 線 織 體 中 被 鋁 箔 編 織
外被
編織
導體
絕緣體
鋁箔结构由两对信号线(红*绿、蓝*橙)和两根电源线(黑、白)组成，也有的规格不用电源线﹔信号线绝缘体为发泡PE，都用铝箔及镀锡铜线编织隔离，总包覆为麦拉、铝箔加编织。它是一种高频传输用线，主要用在视频、数字相机、数字电器、彩色扫描仪等，其结构如下：
2. IEEE 1394b 计算机多媒体用线
结构上和a版不同就是在信号对线旁加了两根地线，还有就是包覆有异，b版的信号线对包覆为铝箔、麦拉，没有编织。在电气特性方面，b
它的结构如下：
四、Coaxial Cable 同轴线
同轴线在我公司的生产也是相当大的一部分，我们把它分为四部分介绍，第一部分是采用MIL-C-17F（美国军方标准）的RG型高频同轴线缆，第二部分是采用JIS（日本工业标准）规格的同轴线缆，第三部分是RGB 同轴线，最后第四部分就是一般的单芯同轴线缆。
(一) RG Cable 高频同轴线缆
1.定义: 同轴电缆,包含两个同心轴导体, 两导体之间以适当之介质分
隔开, 外导体通常是接地电位, 其作用是使通过中心导体之电流有一条
回路, 防止电缆能量之辐射, 外导体通常是编织或用金属被覆，绝缘体是PE或FM-PE,FEP. 如RG58、RG316、RG179等，一般结构如下图:
Transparent Mylar
透明麥拉
外被
外部導體(
鋁箔
編織
地線
導體
絕緣體
2. 高频同轴线缆必须具有高速性、长距离性及低漏性, 除此之外隔离效果需符合FCC RFI/EMI之要求,采用低烟无毒材料以符合高密度线及防火效果之要求。它适用于传输系统及信号控制系统，如高频机器之连接线、内部配线、天线馈线、载波信道用线及给电线。
(二) JIS规格同轴线缆
JIS规格同轴线缆适用于传输系统及信号控制系统或是高频机器之接续或内部配线，绝缘体是PE，可依客户要求加上铝箔纵包隔离，编织屏蔽。
S: 中心導體為絞線構成
CS:中心導體為銅包鋼構成
V: 外部導體一層編織
W:外部導體二層編織
2:充實型聚乙烯絕緣
C:特性阻抗75歐姆
D:特性阻抗50歐姆
3:絕緣概略外徑
(三) RGB 同轴线缆
RGB是红(Red)、绿(Green)或灰(Gray)、蓝(Blue)三种颜色英文缩写首个字母的组合，也称Monitor Cable 显示器用线，是专门用于计算机屏幕的连接线。单芯同轴线的绝缘体是发泡PE，特性阻抗在10MHz时要求为75±5Ω﹔表面一般做成齿状，结构图如下：
Jacket外被
Braid編織
鋁箔麥拉
Braid編織
同軸線
單芯線
絕緣
導體
地線
(四) 一般同轴线缆
一般同轴线缆也称单芯隔离线缆，是指我公司目前经常有生产的如
1185同轴线、1354同轴线同轴线、1365同轴线、1792同轴线等，它们都
是UL AWM 型号的单芯线。这些单芯的线同时也是构成其它复合线缆的基
本单元之一，如RGB里的单芯同轴线。详细内容请参阅工程部?UL型号及
AWM程序文件?。
五、SCSI 小型计算器系统用电缆系列
SCSI(Small computer systems interface)线缆符合SCIS协会标准，
SCSI是小型计算器系统的界面。目前我公司生产的SCSI线有25对和34
对，绝缘体用FM-PE. 根据其多线对、低衰减、大容量等特点，广泛应用
于高速打印机、多接口数字传输界面等小型计算器接口设备。
六、IEEE 1284 Cable 列表机用线
IEEE 1284 列表机用线标准规格为18P对绞线,用聚丙烯(PP)绝缘，
各对线集合后PP膜纵包，再加上铝箔、镀锡铜线85%以上遮蔽率编织屏蔽。
它用于列表机的连接。
Jacket
Braid
Al/Mylar
Non-woven
Twisted Pairs
Conductor
Insulation
Drain Wire
25P
Jacket
Braid
鋁箔Al/Mylar
填充Filler
Conductor
Insulation
Twisted Pairs
Non-woven
Drain Wire
UL电线电缆标准介绍
UL電線電纜標準介紹 目錄 一、UL電線電纜標準概況 二、電線電纜的基本測詴方法 （1）基本結構（2）燃燒測詴 （3）耐電壓測詴（4）火花測詴 （5）絕緣電阻測詴（6）老化前和老化後拉伸測詴 （7）其他詴驗簡介 三、常見UL758電線電纜及說明 UL Style Pages簡介 UL即將推出的UL758標準的情況介紹 四、常見UL444通訊電纜及說明 五、UL電線電纜製造廠商應注意的事項 UL FUS Procedure(檢驗細則）的構成 製造商的基本責任 六、UL電線電纜產品及包裝印字要求 一、UL電線電纜標準概況： 二、電線電纜的基本測詴方法 基本結構 （一）導線 1、導體電阻：除TPT、TS和TST等錫芯電線外，UL不要求測量電線電纜產品的導體電阻。 2、線徑：通常電線電纜的線徑都是偶數AWG，如18AWG、16AWG等，奇數AWG 電線屬於特殊例外。 3、決定導體截面積的方法有二種： A、測量每一根絞合芯線截面積之和，測量時至少要取7根苡線直徑的帄均值作為帄均芯線直徑。D 以Mils計算：導體截面積CMA=nd2（CMA：Circular Mil Area) 以毫米計算：導體=0.7854*nd2 其中n為導體結構中芯線的根數。芯線直徑的測量：根據UL1581第200節，每根芯線直徑頇使用精度達到0.01mm(0.001英寸），兩個端面都是帄面的千分尺進行測量。 B、稱重法，見UL1581第210節。 測量過程中發現測量值小於要求值（UL1581，Table20.1),可用兩種方法中的另一種加以證實。（注：DC電阻測量法不能用來作為測量CMA的最終判斷標準）。 導體絕緣厚度
电线电缆基础知识培训
电线电缆基础知识培训
电线电缆基础知识培训 电线电缆基础知识培训 —、总论 电线电缆产品的种类有成千上万，应用在各行各业中。它们总的用途有两种，一种是传输电流，一种是传输信号。传输电流类的电缆最主要控制的技术性能指标是导体电阻、耐压性能；传输信号类的电缆主要控制的技术性能指标是传输性能一一特性阻抗、衰减及串音等。当然传输信号主要也靠电流（电磁波）作载体，现在随着科技发展可以用光波作载体来传输。 电缆总体来说可以分为六大类：（1）裸线类（2）电磁线（漆包线）（3）电力电缆（4）电气装备用电线电缆（5）通信电线电缆（6）光缆 我公司现在在做及销售的主要是电气装备用电线电缆及电力电缆这两大类。以下我主要给大家介绍一下这两大类产品相关的基础知识。 二、电缆基本结构 一般电缆最基本的结构有导体、绝缘层及外护层，根据要求再增加一此结构，如屏蔽层、内护层或铠装层等，为了电缆有圆整性再辅加一些填充材料。导体是传输电流或信号的载体，其他结构都是作防护用。防护的性能根据电缆产品的需要总体上有三种，一种是保护电缆本身各单元不相互或减少影响，如耐压，耐热，防电磁场产生的损耗，通信电缆防信号相互干扰等。另一种防护是保护导体中的电流不对外部产生影响，如防止电流外泄，防电磁波外泄等；最后一种保护外界不对电缆内部产生影响，如抗压、抗拉、耐热、耐候、耐燃、防水、抗电磁波干扰等。 以下对电力电缆的结构单元作一简单的介绍。 1）导体（或称导电线芯）： 其作用是传导电流。有实芯和绞合之分。材料有铜、铝、银、铜包钢、铝包钢等，主要用的是铜与铝。铜的导电性能比铝要好得多。铜导体的电阻率国家 标准要求不小于0.017241 Q .mm2/m （20°C时），铝导体的的电阻率要求 不小于0.028264 Q .mm2/m （20C时）。
电线电缆规格型号代表的含义
一电缆型号-电线电缆规格型号-屏蔽电缆型号-控制电缆型号-通信电缆型号-矿用通信电缆型号-铠装电缆规格型号 1）类别：H——市内通信电缆 HP——配线电缆 HJ——局用电缆 （2）绝缘：Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘 （3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套 （4）特征：T——石油膏填充 G——高频隔离 C——自承式 （5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层 33——单层细钢丝铠装聚乙烯被层 43——单层粗钢丝铠装聚乙烯被层 53——单层钢带皱纹纵包铠装聚乙烯外被层 553——双层钢带皱纹纵包铠装聚乙烯外被层 2） BV 铜芯聚氯乙烯绝缘电线； BLV 铝芯聚氯乙烯绝缘电线； BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线； BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线； BVR 铜芯聚氯乙烯绝缘软线； RV 铜芯聚氯乙烯绝缘安装软线； RVB 铜芯聚氯乙烯绝缘平型连接线软线； BVS 铜芯聚氯乙烯绝缘绞型软线； RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线； BYR 聚乙烯绝缘软电线； BYVR 聚乙烯绝缘聚氯乙烯护套软线； RY 聚乙烯绝缘软线； RYV 聚乙烯绝缘聚氯乙烯护套软线 3）电缆的型号由八部分组成： 一、用途代码－不标为电力电缆，K为控制缆，P为信号缆； 二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯 三、导体材料代码－不标为铜，L为铝； 四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套 五、派生代码－D不滴流，P干绝缘；
Ⅰ 电线电缆导体介绍

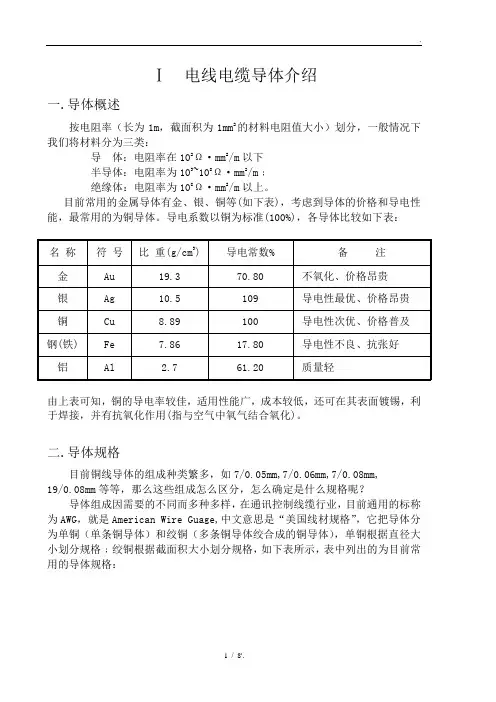

Ⅰ电线电缆导体介绍 一.导体概述 按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类： 导体：电阻率在102Ω·mm2/m以下 半导体：电阻率为103~108Ω·mm2/m﹔ 绝缘体：电阻率为108Ω·mm2/m以上。 目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。导电系数以铜为标准(100%)，各导体比较如下表： 由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。 二.导体规格 目前铜线导体的组成种类繁多，如7/0.05mm,7/0.06mm,7/0.08mm, 19/0.08mm等等，那么这些组成怎么区分，怎么确定是什么规格呢？ 导体组成因需要的不同而多种多样，在通讯控制线缆行业，目前通用的标称为AWG，就是American Wire Guage,中文意思是“美国线材规格”，它把导体分为单铜（单条铜导体）和绞铜（多条铜导体绞合成的铜导体），单铜根据直径大小划分规格﹔绞铜根据截面积大小划分规格，如下表所示，表中列出的为目前常用的导体规格：
Ⅱ绝缘体和被覆材料 一、绝缘体 1.目的：为导体绝缘。 2.常用材料包括PVC、SR-PVC、PE、氟塑料、PP、橡胶、ABS等。 二、被覆材料 1.目的：保护绝缘体 2. 常用材料包括PVC、SR-PVC、PE、氟塑料、PP、橡胶、ABS等，应用最广泛的为PVC。 三、PVC胶粒 (一)PVC用途简介和分类 1.用途：电线电缆、绝缘材料、外被材料、唱片、地砖、塑料管、人造窗帘、 雨衣、鞋子、海滩椅、插头、电子零件等等。 2.分类：按硬度分为三种，即硬质、半硬质、软质﹔它们的优点是电气绝缘
电缆阻抗及特性阻抗一般疑问
电缆阻抗及特性阻抗一般疑问 术语 音频：人耳可以听到的低频信号。范围在20-20kHz。 视频：用来传诵图象的高频信号。图象信号比声音复杂很多，所以它的带宽(范围)也大过音频很多，少说也有0-6MHz。 射频：可以通过电磁波的形式想空中发射，并能够传送很远的距离。射频的范围要宽很多，10k-3THz(1T=1024G)。 电缆的阻抗 本文准备解释清楚传输线和电缆感应的一些细节，只是此课题的摘要介绍。如果您希望很好地使用传输线，比如同轴电缆什么的，就是时候买一本相关课题的书籍。什么是理想的书籍取决于您物理学或机电工程，当然还少不了数学方面的底蕴。 什么是电缆的阻抗，什么时候用到它？ 首先要知道的是某个导体在射频频率下的工作特性和低频下大相径庭。当导体的长度接近承载信号的1/10波长的时候，good o1风格的电路分析法则就不能在使用了。这时该轮到电缆阻抗和传输线理论粉墨登场了。
传输线理论中的一个重要的原则是源阻抗必须和负载阻抗相同，以使功率转移达到最大化，并使目的设备端的信号反射最小化。在现实中这通常意味源阻抗和电缆阻抗相同，而且在电缆终端的接收设备的阻抗也相同。 电缆阻抗是如何定义的？ 电缆的特性阻抗是电缆中传送波的电场强度和磁场强度之比。(伏特/米)/(安培/米)=欧姆 欧姆定律表明，如果在一对端子上施加电压(E)，此电路中测量到电流(I)，则可以用下列等式确定阻抗的大小，这个公式总是成立：Z = E / I 无论是直流或者是交流的情况下，这个关系都保持成立。 特性阻抗一般写作Z0(Z零)。如果电缆承载的是射频信号，并非正弦波，Z0还是等于电缆上的电压和导线中的电流比。所以特性阻抗由下面的公式定义： Z0 = E / I 电压和电流是有电缆中的感抗和容抗共同决定的。所以特性阻抗公式可以被写成后面这个形式：
电源线安规知识
电线规格 北美线材的线规与国内的表示方法不同，是以“AWG”为单位。AWG 22------截面积0.5 mm2AWG 20------ 0.75 mm2 AWG 18------截面积1.0 mm2AWG 16------ 1.5 mm2 电源线标识如下：SJT SJTOW 18AWG/3C SPT-2 16AWG/3C SPT = 服务平行的热塑性的（服务性平行的热塑性塑料） HPN = 加热器平行的合成橡胶（加热器平行的橡胶） S = 服务服务性(因而, 大母猪, ST, STW) O -油油性W –湿的湿T –热塑性的热塑性塑料 SJ = 服务年少者小型服务性(SJO, SJOW, SJT, SJTW) O -油油性W –湿的湿T –热塑性的热塑性塑料 SV = 服务真空吸尘器吸尘器(SVT, SVO) O -油油性T –热塑性的热塑性塑料 电子线： 组不承受机械磨损；组B 承受机械磨损 W：潮态环境使用；O：防油；F：防燃料油 FT1：垂直燃烧测试；FT2：水平燃烧测试；FT4：垂直燃烧测试（电缆在电缆托盘）；FT6：水平燃烧和烟熏测试。 例如：“CSA AWM我90 C 300 V FT1”表示AWM电子线，内部使用，不承受机械损坏，耐温90 C，额定电压：300 V，燃烧等级为FT-1。 1.电源线是指电线与其一端连接的插头或尾插的集合体。由此可 见，电源线分为两部分，电线和插头。 适用于电源线的北美标准为: CSA C22.2没有. 21-95 - 绳索设置和电源灯芯绒衣
CSA C22.2没有. 42-99 - 普通使用容器, 附件堵和相似的配线装置 UL 498 -附件堵和容器 UL 817 -绳索设置和电源灯芯绒衣 3. 插头的材料: 对于插片来说，要求为铜或铜合金。至于塑料外壳，所使用的必须是通过CSA或UL认证的塑料，要求最低的阻燃等级为HB级。 4. 测试： 电源线的测试可以分为三类，机械、电气和绝缘测试。极性测试，耐压测试，突拉测试吊重测试 电动工具测试： 1电动工具可能发生的危害： A 接触带电危险体 B 接触高温部件 C 器具自燃或自爆 D 接触到锋利边缘 F 接触到运动部件 G 有毒物质 2欧洲标准一般测试项目如下：
电线电缆规格型号说明及含义
电线电缆规格型号说明及含义 作者：本站 来源： 发布时间：2008-6-28 13:15:00 [收 藏] [评 论] 电线电缆规格型号说明 ——第 ——第 乙烯护——铝， ——复 外护层代号含义 常见电缆型号说明及用途 型号名称用途 铜芯
NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。 NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。 NA-VV，NB-VV，聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。 NA-VV22，NB-VV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。 WDNA-YJY，WDNB-YJY，交联聚乙烯绝缘聚烯烃护套A(B)类无卤低烟耐火电力电缆可敷设在对无卤低烟且耐火有要求的室内、隧道及管道中。 WDNA-YJY23，WDNB-YJY23，交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆适宜对无卤低烟且耐火有要求时埋地敷设，不适宜管道内敷设。 常见型号名称用途 铜芯铝芯 ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。 ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV22，交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。 ZA-VV，ZA-VLV，ZB-VV，ZB-VLV，ZC-VV，ZC-VLV，聚氯乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。 ZA-VV22，ZA-VLV22，ZB-VV22，ZB-VLV22，ZC-VV22，ZC-VLV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。WDZA-YJY，WDZA-YJLY，WDZB-YJY，WDZB-YJL Y，WDZC-YJY，WDZC-YJL Y，交联聚乙烯绝缘聚烯烃护套A(B、C)类阻燃电力电缆可敷设在对阻燃且无卤低烟有要求的室内、隧道及管道中。 WDZA-YJY23，WDZA-YJL Y23，WDZB-YJY23，WDZB-YJL Y23 ，WDZC-YJY23，WDZC-YJL Y23， 交联聚乙烯绝缘钢带铠装聚烯烃护套A(B、C)类阻燃电力电缆适宜对阻燃且无卤低烟有要求时埋地敷设，不适宜管道内敷设。 电缆名称用途 VV、VLV, 铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道及管道中或户外托架敷设，不承受压力和机械外力 VY、VL Y ,铜（铝）芯聚氯乙烯绝缘聚乙烯护套电力电缆 VV22、VLV22 ,铜（铝）芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在室内、隧道、电缆沟及直埋土壤中，电缆能承受压力及其它外力 VV23、VLV23 ,铜（铝）芯聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆 命名原则及案例: 电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？ 电线电缆产品的命名有以下原则： 1、产品名称中包括的内容
第一章电线电缆导体介绍
第一章电线电缆导体介绍 第一节导体概述 按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类： 导体：电阻率在102Ω·mm2/m以下 半导体：电阻率为103~108Ω·mm2/m﹔ 绝缘体：电阻率为108Ω·mm2/m以上。 目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。导电系数以铜为标准(100%)，各导体比较如下表： 由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。 第二节铜导体 一、铜线的类别 铜导体由单条铜线或多条铜线组成，分别叙述如下： 1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电 线、配电线及建筑线之导体。 2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性 及弯曲性，并具有较高之导电率，用以制造通信及电力线缆 之导体、电气机械及各种家用电器之导线。 3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之绑线及收 音机之配线。
4.镀锡铜线：铜线表面镀锡以增加焊接性及保护铜导体于PVC 或橡胶绝缘 押出时不受侵蚀，并防止橡胶绝缘之老化。 5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马 达等感应线圈之材料。 6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99% 以上，不会受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。 7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一般分为天 然树脂及合成树脂漆包线。 8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。 9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。 10.铜包钢：一般用于同轴线作信号的传输(如电视机与VCD 的连接、户外 电视天线、闭路电视等﹔较硬线具有更高的抗张强度，在高山地带，跨越河流等须长距离时作为架空线用，依其铜厚度，一般分导电率21%、30%、40%等。 11.合金铜：由铜和其它导体金属组成，如铜镍合金等，用于特殊用途线。 註﹕ 目前我公司常用的导体主要有如下几种： (1) 镀锡铜线，英文缩写为TA ﹔ (2) 裸铜线，英文缩写为BA ﹔ (3) 镀银铜线，英文缩写为SC ﹔ (4) 镀银铜包钢，英文缩写为SCCS ﹔ (5) 铜包钢，英文缩写为CP 。 其它如铜铂丝、漆包线等很少用。 二、铜线的各种性能 1. 导体电阻 — 导体之电阻与其长度成正比与其截面积成反比 。 2.导电率—以20℃时长度为1m 、截面积为1mm 2之标准软铜线之电阻1/58ohm(0.017241 ohm)为基准，称为100%导电率。电阻愈大，则导电率愈低，两者成反比例。 3.耐弯折性—单线之一端固定，另一端加上重量使垂直向下，然后来回 180地弯折，直至线断为止，弯折次数愈多，表示耐弯折性愈强。 4.拉断力—抗张试验时，施于试样而使其断裂之最大负荷重量或力。 5.抗张强度—抗张试验时，使得试样断裂，单位面积承受的拉断力。 cm ohm A L R -=單位為稱為導體之電阻系數，其中ρρ
射频同轴电缆特性阻抗Zc的测试
射频同轴电缆特性阻抗Z C 的测试 胡 树 豪 这里介绍射频同轴电缆特性阻抗Z C 的6种测试方法。它们同样也适合于双绞线，只不过仪器要转换为差分系统而已。 一、λ/4线接负载法 1、测试方法与步骤： ·待测电缆一段，长约半米（无严格要求），两端装上连接器。扫频范围由仪器低频扫到百余兆赫即可。对于其它长度的电缆，扫频范围请自定。 ·仪器工作在测反射（或回损）状态，作完校正后画面应选阻抗圆图。 ·在测试端口接上待测电缆，电缆末端接上精密负载。 ·画面不外三种情况： 轨迹集中为一点，则Z C = Z 0（测试系统特性阻抗，一般为50Ω）。 轨迹呈圆弧或圆圈状，在圆图右边，则Z C > Z 0 。 轨迹呈圆弧或圆圈状，在圆图左边，则Z C < Z 0 。 ·将光标移到最接近实轴的点上，记下此点的电阻值R in （不管电抗值）。 n i C R Z Z 0= 例如：R in = 54Ω，则Z C = 52Ω，若R in = 46Ω，则Z C = 48Ω。 若轨迹不与实轴相交，则扫频范围不够或电缆太短；若交点太多，则扫频范围太宽或电缆太长。 2、优点 轨迹直观连续，不易出错。 连接器的反射可以通过λ/4线抵消。 3、缺点 必须截取短样本。 必须两端装连接器。 电缆质量必须较好，否则不同频率的测试结果起伏较大，不好下结论。 4、物理概念与对公式的理解 λ/4线有阻抗变换作用，其输入阻抗Z in 与负载阻抗Z L 之间满足Z in = Z C 2/Z L 关系。 现在Z L = Z 0，Z in = R in ，代入展开即得上面的Z C 计算公式。 λ/4线的阻抗变换公式是众所周知的，但作为特性阻抗的测试方法却未曾见。在测阻抗曲线试验中发现，与实轴相交的这一点是可用来测特性阻抗的；因为它把矛盾扩大了，反而更容易测准。由于曲线是很规矩的，不易出错。但必须用第一个交点，即除原点以外的最低频率的与实轴最近的一点，用第二点就可能出问题。换句话说，待测电缆的电长度应为λ/4的奇数倍，不能是偶数倍。 二、λ/8线开、短路法 1、测试方法与步骤： ·样本与扫频方案 对于已装好连接器的跳线，长度已定，只能由长度定扫频方案而对于电缆原材料，则可以按要求频率确定下料长度。此时待测电缆一头装连接器即可。
电缆型号的解释大全
电缆型号的解释，本页面中包括3452种电缆型号和对应的名词解释以及电缆含义及其各个字母代表的含义给予充分说明， 型号含义： R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。 S－双绞型。A－镀锡或镀银。 F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型 例如：SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编 75：75欧姆 5：线径为5MM 1：代表单芯 SYWV 75-5-1 S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套 75：75欧姆 5：线缆外径为5MM 1：代表单芯 例如：RVVP2*32/0.2 RVV2*1.0 BVR R: 软线 VV:双层护套线 P屏蔽 2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12 ZR: 阻燃 R: 软线 S:双绞线 2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM 型号、名称 RV 铜芯氯乙烯绝缘连接电缆（电线） AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线） RVB 铜芯聚氯乙烯平型连接电线 RVS 铜芯聚氯乙烯绞型连接电线 RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆 ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆 AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线 2、规格表示法的含义 规格采用芯数、标称截面和电压等级表示
电线电缆的初步认识(二)
电线电缆基本知识(二)
电线的制造流程伸铜丝绞铜丝隔离外被押出芯线押出 芯线绞合
电气性能 ?导体阻抗:即导体本身的阻抗,由导体的材质和面积和长度 决定(其中有些材料与温度有关).不同AWG数的导体导体阻抗不同,并且AWG数越大阻抗越小. ?耐电压:确定电线电缆在规定的额定电压下和短暂的过电 压下(可能是切换开关、遽增的电压及其它类似的现象所造成)尚能正常运作。 ?绝缘阻抗:电线通过直流电压后，其表面产生漏电流所形 成之阻值. ?特性阻抗Z0(impedance)：电缆在终端匹配的情况下，电 磁波沿电缆传播所遇到阻抗，称为特性阻抗，单位为Ω。 电缆的特性阻抗与其结构尺寸和介电常数(ε)等有关.电缆组件特征阻抗必须与其连接之电子组件讯号线的特征阻抗相匹配, 以减少高频讯号在通过连接器时产生反射而造成NOISE.
?串音:串音噪声(Crosstalk)是指在高频时, 某一条信号线上传递的电子信号在其附近的信号线上因电磁感应而产生之噪声,串音噪声会随着频率的增高及Pin与Pin距离缩小而增大,当串音噪声太大时会造成信号失真, 甚至造成电子电路的误触发及错误?衰减: 电流方向的电压降( 线路上的损耗值) ?延时: 信号从一端输出,到另一端接收到之间的时间差量 确保各讯号之间的同步
物理性能 ?耐燃实验: 测试电线的耐燃烧状况,是否合乎相关 规范. ◆水平燃烧 ◆垂直燃烧 垂直燃烧标准:VW-1燃烧整条线 VW-1S燃烧芯线 VW-1SC 单独燃烧外被 ◆上升燃烧试验 ?耐高温实验:模拟电线在高温状况后,电线的耐压 和绝缘状况.一般标准为:80℃ 96H ?耐低温实验:模拟电线在低温状况后,电线的耐压 和绝缘状况.一般标准为: -25 ℃ 96H
电线电缆型号字母的含义
电线电缆型号字母的含 义 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
电线电缆型号字母的含义 各种电线电缆在生产及使用过程中为了方便就用一些英文字母和数字代表，但是，如果接触这方面不多的人是无法弄清这些“专业术语”的。下面，就由天津天缆小猫集团南开分公司来给您解释一下这些让人迷糊的字母所代表的含义，弄清了这些之后将对电缆行业有了一定了解呢！ 一.型号用字母及数字含义： NH——通过GB12666.6类耐火试验； ZR——通过GB12666.5类成束燃烧试验； B——低卤（型号末位）； C——无卤低烟（型号末位）； YJ——交联聚乙烯绝缘； V——低卤阻燃聚氯乙烯护套或衬层； S——无卤阻燃热塑性聚烯烃护套或衬层； 22——钢带铠装低卤阻燃聚氯乙烯外护套； 24——钢带铠装无卤阻燃热塑性聚烯烃外护套。 二.型号组合结构及表示的电缆名称，见表 型号名称 NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆 NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆 NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆 NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆 额定电压450/750V及以下控制电缆 型号及名称产品分类绝缘护套屏蔽、铠装特性 代号含义 K -------控制电缆 V -------聚氯乙烯 V -------聚氯乙烯 P -------铜丝编织屏蔽 R -------软导体结构 Y -------聚乙烯 P2 -------铜带屏蔽
详细了解电缆的特性阻抗
详细了解电缆的特性阻抗 术语 音频：人耳可以听到的低频信号。范围在20-20kHz。 视频：用来传诵图象的高频信号。图象信号比声音复杂很多，所以它的带宽（范围）也大过音频很多，少说也有0-6MHz。 射频：可以通过电磁波的形式想空中发射，并能够传送很远的距离。射频的范围要宽很多，10k-3THz（1T=1024G）。 电缆的阻抗 本文准备解释清楚传输线和电缆感应的一些细节，只是此课题的摘要介绍。如果您希望很好地使用传输线，比如同轴电缆什么的，就是时候买一本相关课题的书籍。什么是理想的书籍取决于您物理学或机电工程，当然还少不了数学方面的底蕴。 什么是电缆的阻抗，什么时候用到它？ 首先要知道的是某个导体在射频频率下的工作特性和低频下大相径庭。当导体的长度接近承载信号的1/10波长的时候，good o1风格的电路分析法则就不能在使用了。这时该轮到电缆阻抗和传输线理论粉墨登场了。 传输线理论中的一个重要的原则是源阻抗必须和负载阻抗相同，以使功率转移达到最大化，并使目的设备端的信号反射最小化。在现实中这通常意味源阻抗和电缆阻抗相同，而且在电缆终端的接收设备的阻抗也相同。 电缆阻抗是如何定义的？ 电缆的特性阻抗是电缆中传送波的电场强度和磁场强度之比。（伏特/米）/（安培/米）=欧姆 欧姆定律表明，如果在一对端子上施加电压（E），此电路中测量到电流（I），则可以用下列等式确定阻抗的大小，这个公式总是成立： Z = E / I 无论是直流或者是交流的情况下，这个关系都保持成立。 特性阻抗一般写作Z0（Z零）。如果电缆承载的是射频信号，并非正弦波，Z0还是等于电缆上的电压和导线中的电流比。所以特性阻抗由下面的公式定义： Z0 = E / I 电压和电流是有电缆中的感抗和容抗共同决定的。所以特性阻抗公式可以被写成后面这个形式：
常用电线电缆型号及编号说明
常用电线电缆型号及编号说明
常用电线电缆详细标注说明 电线是由一根或几根柔软的导线组成，外面包以轻软的护层； 电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。电缆与电线一般都由芯线、绝缘包皮和保护外皮三个组成部分组成。常用电缆的特性如下： CEF——乙丙橡胶绝缘氯丁橡胶护套，船用阻燃电力电缆。 CVV——聚氯乙烯绝缘，聚氯乙烯护套船用阻燃电力电缆。 氧舱电线常采用BV，BX，RV，RVV系列电线，其中： BV——铜芯聚氯乙烯绝缘电线，长期允许温度65℃，最低温度-15℃，工作电压交流500V，直流1000V，固定敷设于室内、外，可明敷也可暗敷。 BX——铜芯橡皮绝缘线，最高使用温度65℃，敷于室内。 RV——聚氯乙烯绝缘单芯软线，最高使用温度65℃，最低使用温度-15℃，工作电压交流250V，直流500V，用作仪器和设备的内部接线。RVV——铜芯聚氯乙烯绝缘和护套软电线，允许长期工作温度105℃，工作电压交流500V，直流1000V，用于潮湿，机械防护要求高，经常移
动和弯曲的场合。其实，“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线这样说比较简单,容易理解!! 电缆一般有2层以上的绝缘，多数是多芯结构，绕在电缆盘上，长度一般大于100米。电线一般是单层绝缘，单芯，100米一卷，无线盘。 电缆常见型号： VV表示：聚氯乙烯绝缘（第一个V），聚氯乙烯护套（第二个V） YJV22表示：交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯装（22）型号加“ZR”或“FR”的为阻燃电缆（电线）。加“L”为铝线电线的型号较简单： BVV--聚氯乙烯绝缘和护套铜心线， BV--聚氯乙烯绝缘铜心线， BVR--聚氯乙烯绝缘铜心软线， BX--橡皮绝缘铜心线， RHF--氯丁橡套铜心软线。电缆常见型号： BV--铜芯聚氯乙烯绝缘电缆（电线） BVR--铜芯聚氯乙烯绝缘软电缆（电线）
电缆阻抗知识
电缆的阻抗（Impedance）：其电缆中的R、L、C造成电气阻力 计算公式如下： z÷ ? =π + R ) f ( L 2C 也可用下列公式计算 对于时变电磁场，物质的介电常数和频率相关，通常称为介电系数。 介电常数又叫介质常数，介电系数或电容率，它是表示绝缘能力特性的一个系数，以字母ε表示，单位为法/米 电缆的阻抗 什么是电缆的阻抗，什么时候用到它？ 首先要知道的是某个导体在射频频率下的工作特性和低频下大相径庭。当导体的长度接近承载信号的1/10波长的时候，good o1风格的电路分析法则就不能在使用了。 这时该轮到电缆阻抗和传输线理论粉墨登场了。 传输线理论中的一个重要的原则是源阻抗必须和负载阻抗相同，以使功率转移达到最大化，并使目的设备端的信号反射最小化。在现实中这通常意味源阻抗和电缆阻抗相同，而且在电缆终端的接收设备的阻抗也相同。 电缆阻抗是如何定义的？ 电缆的特性阻抗是电缆中传送波的电场强度和磁场强度之比。（伏特/米）/（安培/米）=欧姆 欧姆定律表明，如果在一对端子上施加电压（E），此电路中测量到电流（I），则可以用下列等式确定阻抗的大小，这个公式总是成立： Z = E / I
无论是直流或者是交流的情况下，这个关系都保持成立。 特性阻抗一般写作Z0（Z零）。如果电缆承载的是射频信号，并非正弦波，Z0还是等于电缆上的电压和导线中的电流比。所以特性阻抗由下面的公式定义： Z0 = E / I 电压和电流是有电缆中的感抗和容抗共同决定的。所以特性阻抗公式可以被写成后面这个形式： 其中 R=该导体材质（在直流情况下）一个单位长度的电阻率，欧姆 G=单位长度的旁路电导系数（绝缘层的导电系数），欧姆 j=只是个符号，指明本项有一个+90'的相位角（虚数） π=3.1416 L=单位长度电缆的电感量 c=单位长度电缆的电容量 注：线圈的感抗等于XL=2πfL，电容的容抗等于XC=1/2πfL。从公式看出，特性阻抗正比于电缆的感抗和容抗的平方根。 对于电缆一般所使用的绝缘材料来说，和2πfc相比，G微不足道可以忽略。在低频情况，和R相比2πfL微不足道可以忽略，所以在低频时，可以使用下面的等式： 注：原文这里是Zo = sqrt ( R / (j * 2 * pi * f * L)) 应该是有个笔误。阻抗不应该是反比于感抗.实际上低频时应该是电阻和容抗占主导地位。 如果电容不跟随频率变化，则Z0和频率的平方根成反比关系，在接近直流的状态下有一个-45'的相位角，当频率增加相位角逐渐减少到0'。当频率上升时，聚氯乙烯和橡胶材料会稍微降低电容，但聚乙烯，聚丙烯，特氟纶（聚四氟乙烯）的变化不大。 当频率提高到一定程度（f足够大），公式中包含f的两项变的很大，这时候R和G可能可以被忽略。等式成为
常用电线电缆型号、名称、执行标准、使用说明知识大全
常用电线电缆型号、名称、执行标准、使用说明知识大全 一、辐照交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002） 辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成－C－C－交联键，形成了网状的大分子立体结构而构成交联聚乙烯。 通过辐照后的交联聚乙烯热性能可达到105度，辐照交联为物理交联方式，整个交联没有水的介入，其绝缘中的水分子含量不大于100PPM，绝缘纯度高，从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性，电缆寿命可达60年，同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。 YJV、YJLV辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆 YJY、YJLY辐照交联聚乙烯绝缘聚乙烯护套电力电缆 YJV22、YJLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 YJV33、YJLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。可经受一定的敷设牵引，但不能承受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。 VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。 VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。 基本结构：导体－交联聚乙烯绝缘－内护套－钢带铠装－聚氯乙烯护套辐照交联聚烯烃（主要材料是聚乙烯）电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。 二、中压交联聚乙烯绝缘电力电缆（电压等级：6/6KV-26/35KV；执行标准：GB/T12706.2-2002） 中压交联聚乙电缆采用了全干式化学交联方法使用聚乙烯分子由线型分子结构变为空间网状结构，使热塑性的聚乙烯转变为热固性的交联聚乙烯，使其机械性能、热老化性能及环境应力能力在很大的程度上得到提高，并具有优良的电气性能。具有异体正常运行温度高、结构简单、外径小、重量轻、使用方便、不受敷设落差限制等特性。适用于工频额定电压1-35KV配电系统。 YJV62、YJLV62交联聚乙烯绝缘双非磁性金属带铠装聚氯乙烯护套电力电缆。 YJV63、YJLV63交联聚乙烯绝缘双非磁性金属带铠装聚乙烯护套
电线电缆规格型号说明及含义
电线电缆规格型号说明及含义 收 藏] [评 论 ] 电线电缆规格型号说明 注：B （B ）——第一个字母表示布线，第二个字母表示玻璃丝编制。 V （V ）——第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚 乙烯护套。 L （L ）——铝，无L 则 表示铜 F （F ）——复合型 R ——软线 S ——双绞 X ——绝缘橡胶 电缆型号含义
外护层代号含义 常见电缆型号说明及用途 工业电器行业门户网站-工业电器网添加时间：2007-12-18 18:55:31 进入论坛 QQ书签
型号名称用途 铜芯 NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。 NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。 NA-VV，NB-VV，聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。 NA-VV22，NB-VV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。 WDNA-YJY，WDNB-YJY，交联聚乙烯绝缘聚烯烃护套A(B)类无卤低烟耐火电力电缆可敷设在对无卤低烟且耐火有要求的室内、隧道及管道中。 WDNA-YJY23，WDNB-YJY23，交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆适宜对无卤低烟且耐火有要求时埋地敷设，不适宜管道内敷设。 常见型号名称用途 铜芯铝芯 ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV22，交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。 ZA-VV，ZA-VLV，ZB-VV，ZB-VLV，ZC-VV，ZC-VLV，聚氯乙烯绝缘聚氯乙烯护套A(B、
电缆的特性阻抗
电缆的阻抗 术语 音频：人耳可以听到的低频信号。范围在20-20kHz。 视频：用来传诵图象的高频信号。图象信号比声音复杂很多，所以它的带宽（范围）也大过音频很多，少说也有0-6MHz。 射频：可以通过电磁波的形式想空中发射，并能够传送很远的距离。射频的范围要宽很多，10k-3THz(1T=1024G)。 电缆的阻抗 本文准备解释清楚传输线和电缆感应的一些细节，只是此课题的摘要介绍。如果您希望很好地使用传输线，比如同轴电缆什么的，就是时候买一本相关课题的书籍。什么是理想的书籍取决于您物理学或机电工程，当然还少不了数学方面的底蕴。 什么是电缆的阻抗，什么时候用到它？ 首先要知道的是某个导体在射频频率下的工作特性和低频下大相径庭。当导体的长度接近承载信号的1/10波长的时候，good o1风格的电路分析法则就不能在使用了。这时该轮到电缆阻抗和传输线理论粉墨登场了。 传输线理论中的一个重要的原则是源阻抗必须和负载阻抗相同，以使功率转移达到最大化，并使目的设备端的信号反射最小化。在现实中这通常意味源阻抗和电缆阻抗相同，而且在电缆终端的接收设备的阻抗也相同。 电缆阻抗是如何定义的？ 电缆的特性阻抗是电缆中传送波的电场强度和磁场强度之比。（伏特/米）/（安培/米）=欧姆 欧姆定律表明，如果在一对端子上施加电压（E），此电路中测量到电流（I），则可以用下列等式确定阻抗的大小，这个公式总是成立： Z = E / I 无论是直流或者是交流的情况下，这个关系都保持成立。 特性阻抗一般写作Z0（Z零）。如果电缆承载的是射频信号，并非正弦波，Z0还是等于电缆上的电压和导线中的电流比。所以特性阻抗由下面的公式定义： Z0 = E / I 电压和电流是有电缆中的感抗和容抗共同决定的。所以特性阻抗公式可以被写成后面这个形式： 其中 R=该导体材质（在直流情况下）一个单位长度的电阻率，欧姆 G=单位长度的旁路电导系数（绝缘层的导电系数），欧姆 j=只是个符号，指明本项有一个+90'的相位角（虚数） π=3.1416
电线电缆规格型号及相应含义
https://www.360docs.net/doc/0a18985732.html, 浅析线缆常识：电线电缆规格型号及含义 在日常电线电缆生产与使用过程中，为了方便区别不同性能，不同用途，不同应用场景电线电缆，我们常用一些英文字母和数字来代表它们的名称。随着各类型的电缆电缆越来越多，这类表示也极大地“丰富起来”。如果不是专业从事这方面工作的缆线业作者，根本无法弄清这些“专业术语”中的字母与数字各表达什么含意。更别说一个“门外汉了”。 今天我们就来系统地介绍下电线电缆行业中的“专业术语”——数字与字母。让你不再为各类电线电缆字母与数字“犯愁”！ 今天我们要讲的电线电缆主要是指电气装备用电线缆及电力电缆，它们的表示通常由型号、规格及标准编号三部分组成。 一、规格 首先来说说型号，电线电缆型号主要由类别、用途代号，导体代号，绝缘层代号，护层代号，特片代号，铠装层代号及外户层代号7个部分组成（有些特殊电线电缆型号还有派生代号） 1、类别、用途代号 A-安装线 B-绝缘线 C-船用电缆 D-控制电缆 C-农用电缆 R-软线 U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆 M-煤矿用 ZR-阻燃型 NH-耐火型 ZA-A级阻燃 ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型 2、导体代号 T—铜导线（略） L-铝芯 3、绝缘层代号 V—PVC塑料 YJ—XLPE绝缘 X—橡皮 Y—聚乙烯料 F—聚四氟乙烯 4、护层代号 V-PVC套 Y-聚乙烯料 N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包 5、特征代号 B-扁平型 R-柔软 C-重型 Q-轻型 G-高压 H-电焊机用 S-双绞型 6、铠装层代号 2—双钢带 3—细圆钢丝 4—粗圆钢丝 7、外护层代号
所有电缆规格型号解释
【引用】所有电缆规格型号解释 2011-04-14 08:45:23| 分类：默认分类| 标签：|字号大中小订阅 本文引用自流学《所有电缆规格型号解释》 电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法 1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。 2.用数字表示外护层构成，有二位数字。无数字代表无铠装层，无外被层。第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。 3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。; 4.电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。 电力电缆型号各部分的代号及其含义 1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。 2.导体材料：L代表铝；T（省略）代表铜。 3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。 4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。 5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。 6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。 7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。 充油电缆型号及产品表示方法 充油电缆型号由产品系列代号和电缆结构各部分代号组成。自容式充油电缆产品系列代号CY。外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。 充油电缆外护层代号含义为 1.加强层：1代表铜带径向加强；2代表不锈钢带径向加强；3钢带径向加强；4不锈钢带径向、窄不锈钢带纵向加强。 2.铠装层：0无铠装；2钢带铠装；4粗钢丝铠装。 3.外被层：1纤维层；2聚氯乙稀护套；3聚乙烯护套。 一、电线平方数及直径换算方法知识 电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。 几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。 电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。 电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。 一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。 铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线就足够了。 具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。散热条件好取5A/平方毫米，不好取3A/平方毫米。
