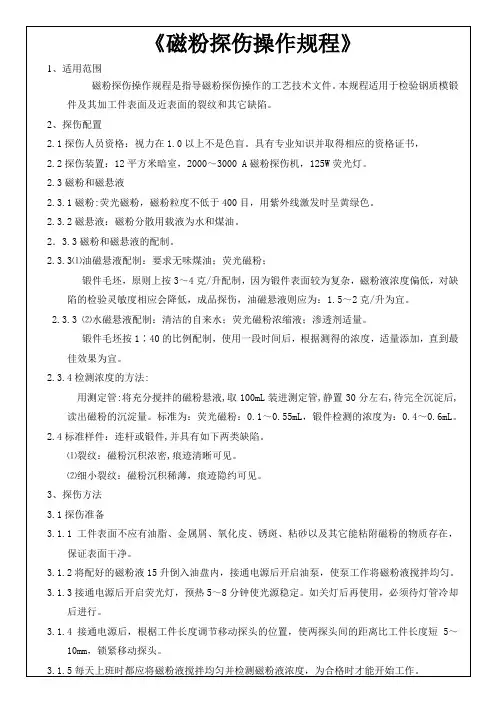

磁粉探伤工艺
磁粉探伤工艺
1、适用范围
本工艺标准适用于铁磁性材料制成的管道、容器工程，工件表面及近表面缺陷检验。
2、工艺编制依据
JB4730-94《压力容器无损检测》标准第四篇。
3、探伤人员：
从事磁粉检验人员必须经过技术培训，并持有劳动部锅炉压力容器无损检测考核委员会颁发的磁粉检测的资格证书。
4、执行标准：JB4730-94第四篇
5、设备、磁粉及灵敏度试片的选用
5.1 设备
磁粉法：选用型号为XDYY-ⅢA多用磁粉探伤仪。
5.2 磁粉
采用上海材料研究会生产的黑色磁膏，用水作介质，磁悬液浓度为10-20g/L。
5.3 灵敏度试片
选用A（30/100）
6 工作表面要求：
被检工件表面应清洁，没有油脂、铁锈、氧化皮、涂层、焊剂和焊接飞溅物，被检工件表面需经外观检查合格后，方可探伤。
7. 检验时机
磁粉工艺规范
磁粉检测工艺规范 1.适用范围 本部分适用于铁磁性材料制板材、管材、管件和锻件等表面或近表面缺陷的检测，以及铁磁性材料对接接头、T型焊接接头和角接接头等表面或近表面缺陷的检测， 不适用于非铁磁性材料的.检测 2.引用标准 NB/T47013.1—2015《承压设备无损检测》第1部分通用要求 NB/T47013.4—2015《承压设备无损检测》第4部分磁粉检测 3.检测人员 3.1从事磁粉检测的人员应按照国家无损检测人员考核的相关规定取得相应无损检测人 员资格 3.2本规范要求进行无损检测人员：持有二级证书的可以独立操作，一级人员必须要在 二级人员的监督下进行操作 3.3磁粉检测人员的未经矫正或经矫正的近(小数)视力和远(距)视力应不低于5.0(小数 记录值为1.0)，测试方法应符合GB11533的规定；并一年检查一次，不得有色盲4.磁化设备仪器 4.1磁粉检测设备应符合JB/T8290的规定 4.2当使用磁轭最大间距时，交流电磁轭至少应有45N的提升力；直流电（包括整流电） 磁轭或永久性磁轭至少应有177N的提升力；交叉磁轭至少应有118N的提升力（磁极与试件表面间隙为小于等于0.5mm） 4.3本规范使用交流磁化设备-电磁轭法 4.4辅助器材 a、磁场强度计 b、A1型标准试块和磁场指示器（如下图） c.2~10倍放大镜 d.白光照度计 4.4.1标准试片 标准试片主要用于检验磁粉检测设备、磁粉和磁悬液的综合性能，了解被检工件表面有效磁场强度和方向、有效检测区以及磁化方法是否正确 4.4.2标准试片使用于连续磁化法，使用时，应将试片无人工缺陷的面朝外。为使试片与 被检面接触良好，可用透明胶带将其平整粘贴在被检面上，并注意胶带不能覆盖试 片上的人工缺陷。（磁粉检测是一般选用A1：30/100） A1型试片
转销磁粉探伤工艺
转销磁粉探伤工艺及流程 1.主题内容与适用范围 本工艺规定了ZPMC转销产品的磁粉检测方法以及验收标准。 本工艺适用于铁磁性材料制ZPMC转销产品成品表面和近表面缺陷的检测。 2.引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款。 GB/T 5616 常规无损探伤应用导则 GB/T 12604.5 无损检测术语磁粉检测 JB/T 4730—2005 承压设备无损检测 JB/T 6063—1992 磁粉探伤用磁粉技术条件 JB/T 6065—2004 无损检测磁粉检测用试片 JB/T 6066—2004 无损检测磁粉检测用环形试块 JB/T 8290—1998 磁粉探伤机 ASTM/E709-85 美国无损检测标准－磁粉检测实施方法 3．磁粉检测程序 磁粉检测程序如下： a) 预处理: 清除零件表面油脂、铁锈、氧化皮或其它粘附磁粉的物质； b) 磁化：根据零件大小调整电流大小，用试片验证磁场效果； c) 施加磁悬液：均匀浇洒磁悬液，同时磁化； d) 磁痕的观察与记录：仔细观察零件表面，在缺陷处作适当标记； e) 缺陷评级：根据观察与记录对缺陷的性质和大小作初步评估； f) 退磁：在探伤机上自动退磁，用毫特斯拉计检验退磁效果，未达要求可反复几次； g) 后处理：车间协助清洗涂刷防锈油。 4．磁粉、载体及磁悬液 4.1 磁粉：磁粉应使用日本进口LY-50荧光磁粉，或性能更优的其它荧光磁粉。 4.2 载体：应为变压器油与无味煤油的混合液，变压器油与煤油的比例视环境温度宜为1:1～1:3。 4.3 磁悬液：荧光磁悬液浓度范围应符合下表的规定，测定前应对磁悬液进行充分的搅拌： 5．标准试件
磁粉检测工艺规程.(DOC)
目录1.摘要 2.磁粉探伤的原理和特点 3、主要磁化方法 3．1 磁轭法和交叉磁轭法 3．2 触头法 3．3 轴向通电法或中心导体法和线圈法 3．4 复合磁化法 3．5 平行电缆法 3．6 直流磁化法和交流磁化法 4.磁粉探伤的工艺 5.带齿轴磁粉检测工艺卡 6.磁粉探伤工艺编制说明 7.磁粉检测报告
1.摘要 磁粉探伤是通过对铁磁材料进行磁化所产生的漏磁场，来发现其表面或近表面缺陷的无损检测方法。本文主要介绍了磁粉探伤的原理，磁粉探伤的方法，磁粉探伤的工艺，磁粉探伤在焊接件中的应用。随着我国国民经济的发展,我国压力容器的数量将日益增多。由此可见,在用压力容器的安全运行是一项十分重要的安全工作,因此,加强在用压力容器无损检测就显得尤为重要。工业现代化进程日新月异,高温、高压、高速度和高负荷,无疑已成为现由于压力容器的使用条件恶劣,原材料中存在的缺陷、制造过程中遗留的缺陷或使用中产生的新生缺陷,均会导致其安全可靠性大幅下降,甚至产生灾难性的后果。已有的统计数据表明,在原材料中存在的与制造过程中产生的缺陷有70 %以上是表面缺陷,而在使用中产生的缺陷有90 %以上是表面缺陷或由表面缺陷导致的缺陷[1 ] 。断裂力学分析表明,表面和近表面缺陷的当量尺寸比埋藏缺陷大一倍,故其对压力容器安全性的影响至关重要。磁粉检测对表面缺陷有很高的检测灵敏度、准确性和可靠性,是最常用、最直观、最经济方便的常规无损检测方法之一。这使得压力容器的磁粉检测具有十分重要的作用。 关键词无损检测磁粉探伤缺陷检验
2.磁粉探伤的原理和特点 磁粉探伤是通过磁粉在缺陷附近漏磁场中的堆积以检测铁磁性材料表面或近表面处缺陷的一种无损检测方法。 磁粉探伤的基本原理：将待测物体置于强磁场中或通以大电流使之磁化，若物体表面或表面附近有缺陷（裂纹、折叠、夹杂物等）存在，由于它们是非铁磁性的，对磁力线通过的阻力很大，磁力线在这些缺陷附近会产生漏磁。当将导磁性良好的磁粉（通常为磁性氧化铁粉）施加在物体上时，缺陷附近的漏磁场就会吸住磁粉，堆集形成可见的磁粉迹痕，从而把缺陷显示出来，如图1所示。 (a)(b) 图1 磁粉探伤原理示意图(a) 表面缺陷(b) 近表面缺陷 磁粉探伤的用途：在工业中，磁粉探伤可用来作最后的成品检验，以保证工件在经过各道加工工序（如焊接、金属热处理、磨削）后，在表面上不产生有害的缺陷。它也能用于半成品和原材料如棒材、钢坯、锻件、铸件等的检验，以发现原来就存在的表面缺陷。铁道、航空等运输部门、冶炼、化工、动力和各种机械制造厂等，在设备定期检修时对重要的钢制零部件也常采用磁粉探伤，以发现使用中所产生的疲劳裂纹等缺陷，防止设备在继续使用中发生灾害性事故。 磁粉探伤的特点：磁粉探伤对钢铁材料或工件表面裂纹等缺陷的检验非常有效;设备和操作均较简单;检验速度快，便于在现场对大型设备和工件进行探伤；检验费用也较低。但它仅适用于铁磁性材料；仅能显出缺陷的长度和形状，而难以确定其深度；对剩磁有影响的一些工件，经磁粉探伤后还需要退磁和清洗。
磁粉探伤操作流程
磁粉探伤操作流程 1、做好仪器的准备工作。 2、记录被探伤件的规格、材质、编号、用途等参数以及探伤机型号、灵敏度试片型号等。 3、对被探伤件表面进行表面处理，一般采用砂纸打磨后，用洗涤剂清洗。 4、接好电源并对仪器进行预热，预热时间要求10分钟以上。 5、配制磁悬液，并将配制好的磁悬液滴出几滴在工件上，看其浓度及润湿性是否合适，若不合适，磁悬液需重新配制。 6、检查探伤机的提升力是否符合要求。 7、校验灵敏度：将灵敏度试片用洗涤剂清洗，用胶水把试片紧贴在工件上，再对工件进行磁化，同时施加磁悬液。观察试片上各个方向的磁度是否显示出来，并以此确定磁化次数。 8、对工件进行探伤，并注意对同部位需要垂直交叉磁化，以及要有复查间距，探伤后关掉电源。 9、观察磁痕显示，进行磁痕解释、定性、定位及记录磁痕。 10、取下试片擦洗、涂上防锈油，放回原处。 11、整理、清点设备、出具报告。 （6）着色探伤的操作程序 1、做好仪器的准备工作。 2、到现场后，应检查工作场地的通风条件及有无火原等。
3、记录被探伤件的规格、材质、编号、用途等参数，以及探伤剂型号及灵敏度试块型号。 4、对被探伤件进行表面处理，如去除氧化皮、铁锈等。 5、对工件和试块进行预清洗，一般采用丙酮或清洗剂，然后进行自然干燥。 6、待工件和试块表面干燥后，施加渗透剂，喷嘴应距工件和试块表面20-30mm。 7、渗透时间应根据使用说明，一般为15-30分钟，这期间应保持探伤面被渗透剂充分湿润。 8、渗透后，清洗掉多余的渗透剂，注意不要造成清洗不足或过清洗。 9、待工件和试块表面干燥后，均匀的喷洒显象剂，在施显象剂之前，应用力摇晃显象剂，使其呈雾状喷出。并注意喷嘴应距探伤表面300-400mm。 10、显象时间应根据使用说明，一般为15-30分钟。 11、显象时间过后，观察、记录、评定结果。 12、进行后清洗、试块放回原处。 13、清点、整理设备，出具报告。
磁粉探伤检测工艺
磁粉探伤检测工艺规程 1 适用范围 1．1 本规程规定了铁磁性材料及其产品的磁粉探伤方法和检测工艺。 1．2 本规程适用于造船、修船、海洋工程及军工产品的铁磁性材料磁粉探伤。 1．3 本规程不适用于陆用锅炉压力容器产品的铁磁性材料探伤。 2 引用标准 GB3721-8 3 磁粉探伤机 ZBJ04006-87 钢铁材料的磁粉探伤方法 JB／T606 3-92 粉探伤磁粉技术条件 JB／T6065-92 磁粉探伤用标准试片 JISG0565-74 钢铁材料的磁粉探伤试验方法及缺陷磁粉花纹的等级分类 AWS D1.1-2001 美国焊接协会无损检验标准 3 探伤人员 3．1 从事磁粉探伤人员的视力，校正后应不低于1．0，并不得有色盲和色弱。 3．2 从事磁粉探伤人员应具有国内外各船级社互相认可的Ⅱ级以上资格证书。 4磁粉探伤设备 4．1 磁粉探伤设备应符合GB3721—83《磁粉探伤机》的规定 4．2 我厂使用的磁粉探伤设备采用便携式电磁轭和永久磁铁探伤仪。 4．3 电磁轭磁极间距50—200 n皿，交流电磁轭应具备44N以上提升力(磁吸力)。直流电磁轭应具有177N提升力(磁吸力)。4．4 旋转磁场的磁极间距为100—120 mm。 交流磁轭在被探工件表面上行进扫查时，四个磁轭端面与探测面之间间隙不超过2．0 mm。激磁安匝数不得低于1300ATx 2。4．5 使用电磁轭和旋转磁场探伤仪，被探工件不必做退磁处理。 5磁粉和磁悬液 5．1磁粉应具有高导磁率和低剩磁材料制成。 磁粉颗粒之间不应互相吸引，用磁称量法检验时，其称量值应大于7—10g。测试磁悬液浓度时，非萤光磁粉每100mL悬浮液的体积中为1．2—2．4mL的浓度。萤光磁粉应符合JB／T6063-92《磁粉探伤用磁粉技术条件》的规定，每100mL体积为0．1—0．5mL。5．2 磁粉材料应采用经有关技术监督部门验收合格的产品。颗粒度应均匀。湿法用的磁粉平均颗粒度为2—10μm，最大颗粒度不大于45μm(即大于320目)。 5．3 磁粉的材料成份不同，颜色不同，符号也不同。红色(棕色)磁粉为Fe2O3。黑色磁粉为Fe 3O4。磁粉颜色应与被探工件表面有鲜明的对比度。 5．4 湿法磁悬液的配制：磁粉浓度为10—20g/L, 其载液可以是水和煤油加变压器油。当用水为载液时，磁悬液中应加入少量的分散剂、防腐剂和消泡剂。 6 标准试片 6．1 使用A型磁粉探伤用标准试片，应符合JB／T6065-92《磁粉探伤用标准试片》的规定。 6．2 标准试片用来校验探伤装置，磁粉、磁悬液和操作工艺等综合性能。 6．3 A型标准试片灵敏度分为高、中、低三个等级。分别是15／100μm；30／100μm；60／100μm。分子为人工槽深，分母为试片厚度。 6．4 A型灵敏度试片的形状、尺寸发生变化时，不得继续应用，应更新相对应的新的试片。 7 磁化方式、方向和时间 7．1 电磁轭和旋转磁场的磁粉探伤仪应有足够的磁通量。电磁轭磁探仪对工件局部磁化时，两磁轭极之间产生纵向磁场，探测横向裂纹。旋转磁场磁探仪是由两个轭状电磁铁以90夹角组合，以不同相位的两相交流电激励，在交叉磁轭中间的空间形成一个旋转磁场．来探测各个方向的表面和近表面裂纹。 7．2 电磁轭式探伤仪进行纵向磁化探测时，要将磁轭交叉移动，使其磁力线方向大致相互垂直。且磁轭每次移动覆盖区域要
磁粉探伤检验方法
磁粉探伤检验方法 1 适用范围 1.1 本方法规定了铁磁性材料和零件磁粉检验时工艺的一般要求和详细要求。 1.2 本方法适用于铁磁性材料及其成品、半成品零件的磁粉探伤检验。不适用于非铁磁性材料的检验，也不适用于母材为铁磁材料但用奥氏体焊条焊接的焊缝的检验。 2 定义 磁悬液磁粉和载液（磁粉分散剂）按一定比例混合而成的悬浮液叫磁悬液。 连续法在工件磁化的同时浇洒磁粉或磁悬液的检验方法叫连续法。 剩磁法先将工件进行磁化，然后在工件上浇浸磁悬液的检验方法叫剩磁法。 3 检验人员 3.1 检验人员必须取得相关部门颁发的无损检测人员技术资格证书（磁粉专业）。签发 检验报告的人员必须持有Ⅱ级或Ⅱ级以上磁粉检验技术资格证书。编制磁粉检验工艺 （或工艺图表）的人员必须持有磁粉检验Ⅱ级或Ⅱ级以上技术资格证书，且应由磁粉检 验Ⅲ级人员或主管工程师审核。各级人员只能从事与自己技术资格等级相适应的工作。3.2 色盲、近距离矫正视力在5.0以下者，不得参与磁粉检验结果评定。 3.3 为防止强电及紫外线的危害，必须配备有关防护用品；同时，必须遵守有关安全操作规程。 4 设备和仪器 4.1 检验设备 检验设备应能满足受检材料和零部件磁粉检验要求，并能满足安全操作的要求。 4.1.1 检验设备有便携式、移动式、固定式和专用设备，设备应具备对工件完成磁化、 施加磁粉或磁悬液、提供观察条件及退磁等功能，有必要时，退磁装置亦可另外单独配置；检验设备应按零件形状、尺寸和技术要求配备，同时满足相应技术及安全操作的要求。 4.1.2 磁化装置应有足够的磁化电流或提升力，能满足零件磁粉检验的要求；其他辅助 装置（如指示仪表、夹头、搅拌喷淋器等）均应能适应检验的实际需要。 4.1.3 当采用剩磁法检验时，交流探伤机应配备断电相位控制器。直流和三相全波整 流探伤机应配备通电时间控制继电器。 4.1.4 半自动化磁粉检验装置应配备检验工件是否磁化的控制装置及报警装置。 4.1.5 当采用荧光磁粉检验时，应有能产生波长在320nm～400nm范围内，中心波长为365nm的紫外线照射装置。检验时应有足够的紫外线辐照度，一般规定在距光源380mm 处，紫外线辐照度应不低于1000μw/cm2。荧光磁粉检验暗区的环境光照度应不大于 20lx。 4.1.6 当采用非荧光磁粉检验时，被检零件表面的可见光照度应不小于1000lx。 4.1.7 检验设备应安装在灰尘较少、整洁的地点，并有良好的通风排气设施，检验地 点应有专门的照明装置并符合零件磁粉检验的要求。 4.2 退磁设备
磁粉检测全部+
第一章 绪论 1.1、能形成磁粉显示的零件结构或形状上的间断叫做---------不连续性 1.2、磁粉检测与渗透检测元件检测主要区别是---------检测原理不同 1.3、以下关于磁敏元件检测法的叙述中，正确的是--------- 磁敏元件检 测法获得不连续性（包括缺陷）深度的信息。 1.4、磁粉检测在下列哪种缺陷的检测不可靠--------埋藏的很深的气孔， 工件表面浅而宽的划伤，针孔状的缺陷和延伸方向与磁感应线方向夹角小于20度角的缺陷。 1.5、磁粉检测优于涡流检测的地方--------能直观的显示出缺陷的位置、 形状、大小和严重程度-。 1.6、磁粉检测优于渗透检测的地方---------能检出表面夹有外来材料的表 面不连续性；对单个零件检测快，可检出近表面的不连续性。 1.7、承压设备对铁磁性材料工件表面和近表面缺陷的检测宜优先选择磁粉 检测，主要是因为---------磁粉检测对铁磁性材料攻坚的表面和近表面缺陷具有很高的灵敏度，可发现微米级宽度的小缺陷。 1.8、对检测有色金属管子表面缺陷最合适的方法是---------涡流法。 1.9、被磁化的工件表面有一裂纹，使裂纹吸引磁粉的原因是------漏磁场。 1.10、漏磁场检测的试件必须具备的条件是--------- 试件有磁性。 1.15、通常把影响工件使用的不连续性称为缺陷，所以不连续性和缺陷的概 念不是不同的。 1.16、磁粉检测和检测元件检测都属于漏磁场检测。 1.17、磁粉检测的基础是不连续性处漏磁场与磁粉的磁相互作用。 1.18、磁粉检测可以检测沉淀硬化不锈钢材料，不能检测奥氏体不锈钢材料 1.19、采用磁敏元件检测工件表面的漏磁场时，探测的灵敏度和检查速度及 工件大小无关。 1.20、如果被磁化的试件表面存在裂纹，使裂纹产生漏磁场的原因是磁力线 的不连续性导致磁力线发生弯曲。 1.21、磁粉检测对铁磁性材料表面开口气孔的检测灵敏度要低于渗透检测。 1.22、简述磁粉检测的原理？--------- 答：磁粉检测是指铁磁性材料和工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生漏磁场,吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出不连续性的位置，形状和大小的一种检测方法。 1.23、简述磁粉检测使用范围？--------- 答：磁粉检测适用于铁磁性材料表面和近表面尺寸很小，间隙极窄，目视难以看出的不连续性。 1.24、简述磁粉检测的局限性?--------- 答：①只能检测铁磁性材料及其工件，不能检测奥氏体不锈钢材料和奥氏体
磁粉(MT)检测通用工艺规程111讲解
广州番禺潮流水上乐园建造有限公司 磁 粉 检 测 工 艺 规 程 工艺规程版本号：CL/Y01-2016 二零一六年一月一日
1.适用范围 本规程适应于本公司对大型游乐设施磁粉检测方法及质量分级的要求。 本规程适用于铁磁性材料制造的大型游乐设施的原材料、零部件和焊接接头表面、近表面缺陷的检测，不适于奥氏体不锈钢和其它非铁磁性材料的检测。 与大型游乐设施有关的支承件和结构件，如有要求也可参照本规程进行磁粉检测。 2. 规范性引用文件 下列文件中的条款通过NB/T47013-2015《承压设备无损检测》的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括刊物的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB 11533-1989 标准对数视力表 GB/T 16673-1996 无损检测用黑光源（UV-A）辐射的测量 NB/T47013.1-2015 承压设备无损检测第1部分：通用要求 JB/T 6063-1992 磁粉探伤用磁粉技术条件 JB/T 6065-2004 无损检测磁粉检测用试片 JB/T 8290-1998 磁粉探伤机 3. 一般要求 磁粉检测的一般要求除应符合NB/T47013.1的有关规定外，还应符合下列规定。 3.1 磁粉检测人员 磁粉检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值为 1.0），测试方法应符合GB 11533的规定。并1年检查1次，不得有色盲。 3.2 磁粉检测程序 磁粉检测程序如下： a) 预处理； b) 磁化； c) 施加磁粉或磁悬液； d) 磁痕的观察与记录； e) 缺陷评级； f) 退磁； g) 后处理。 3.3 磁粉检测设备 3.3.1设备 磁粉检测设备应符合JB/T 8290的规定。本公司采用CJX-220E交流磁粉仪，仪器编号：15876
磁粉探伤磁悬液的配置方法
磁粉探伤磁悬液的配置方法
b、配制方法： 1#配方——将磁粉分散剂YF-3混和均匀后按用量称取出来，先用少量的水稀释后加入磁粉搅拌均匀至完全顺湿，再加入少量的水充稀后加入硝酸钠，搅拌均匀后加入其余的水充分混和后即可使用。 2#配方——取少量的水将肥皂溶化，再加入适量的水及硝酸钠及磁粉搅拌均匀后加入其余的水充分混和后即可使用。 4#配方——将100#浓乳加入到1升50度的温水中，搅拌至完全溶解，再加入三乙醇胺、亚硝酸钠和消泡剂，每加入一种成分后都要搅拌均匀。加磁粉时，先取少量分散剂与磁粉混合，使磁粉全部顺湿，再加入其它分散剂。 三、荧光油磁悬液的配制 荧光磁粉是以磁性氧化铁粉、工业纯铁粉、羟基铁粉等为核心，外面包覆一层而制成的。 荧光磁粉与非荧光磁粉相比，荧光磁粉在紫外光激发下呈黄绿色荧光，色泽鲜明容易观察，可见度和对比度均好，零件缺陷显示更清晰，使用于任何颜色的
四、荧光水磁悬液的配制 配制荧光磁粉磁悬液的水分散剂要严格选择，除了满足水分散剂的各项性能要求外，还不应使荧光磁粉结团，溶解和变质。 建议YC—2型荧光磁粉可使用YF型磁粉散剂或采用下述配方： (JFC)5克 亚硝酸钠15克 消泡剂(28#)~1克 荧光磁粉1~2克 水1升 配制方法：将乳化剂与消泡剂搅拌均匀，并按比例加足水，成为水分散剂，用少量水分散剂与磁粉搅拌均匀，再加入余量的分散剂，然后加亚硝酸钠。 磁悬液的浓度是指每升液体中含磁粉的克数。浓度太低，小缺陷会漏检;浓度太高，会使降低衬度，而且会在工件的磁极上沾附过量的磁粉，干扰缺陷的显示，所以配制浓度要适宜。 第三节磁悬液浓度的测定 在磁粉探伤检测过程中，每个被检工件在磁化后，都要吸附一定数量的磁粉，因此，磁悬液使用一段时间后，应该测定磁悬液的浓度，以保证磁粉探伤的检测精度和可靠性。 一、用磁悬液浓度检测管测定 检测磁悬液浓度的准确方法是应用磁悬液浓度测定管——即磁粉沉淀管。 1、开启设备油泵十五分钟，待储液桶的磁悬液充分搅拌、均匀后，从油枪或喷淋系统取样100ml，装入磁悬液沉淀管，垂直静置放置。 2、煤油磁悬液和水剂磁悬液放置60分钟，变压器油和10#机油磁悬液放置24小时。 3、时间到后，观测磁粉沉淀管的磁粉沉淀刻度。
特种设备磁粉检测通用工艺规程和工艺卡
10 特种设备磁粉检测通用工艺规程和工艺卡 10.1 特种设备磁粉检测通用工艺规程 10.1.1通用工艺规程的特点： 1.通用工艺规程应根据相关法规、产品标准、有关的技术文件和JB/T4730.4-2005等相关检测标准要求编制； 2.针对检测机构的特点和检测能力进行编制； 3.磁粉检测通用工艺规程应涵盖本单位（制造、安装或检测单位）产品的检测范围； 4. 通用工艺规程应有一定覆盖性、通用性和可选择性； 4.通用工艺规程一般为原则性条款，以文字说明为主； 5.通用工艺规程Ⅲ级人员编写，检测责任师（Ⅲ级人员）审核，技术负责人批准。 10.1.2通用工艺规程的内容： 磁粉检测通用工艺规程至少应包括以下内容： （a）适用范围； （b）引用标准、法规； （c）检测人员资格； （d）检测设备、器材和材料； （e）检测表面制备； （f）检测时机； （g）检测工艺和检测技术； （h）检测结果的评定和质量等级分类； （i）检测记录、报告和资料存档； （j）编制（级别）、审核（级别）和批准人； （k）制定日期。 10.2 特种设备磁粉检测工艺卡 10.1.1检测工艺卡的特点： 1.特种设备磁粉检测工艺卡应根据磁粉检测通用工艺规程、产品标准、有关的技术文件和 JB/T4730.4-2005等检测标准的要求编制； 2.检测工艺卡针对某一具体产品或产品上的某一部件而单独编写的，一般为一件一卡； 3.检测工艺卡制定的是有关磁粉检测的细节和具体参数条件，多为图表形式； 4.检测工艺卡Ⅱ级或Ⅱ级以上人员编写，检测责任师（Ⅱ级或Ⅱ级以上人员）审核； 5.检测工艺卡用以指导相关检测人员进行磁粉检测操作。 10.2.2检测工艺卡的内容： 磁粉检测工艺卡一般应包括以下内容：
磁粉法对焊缝探伤
实验磁粉法对焊缝探伤 一、实验目的 1.了解磁粉探伤的基本原理； 2.掌握磁粉探伤的一般方法和检测步骤； 3.熟悉磁粉探伤的特点。 二、实验原理 1. 磁粉检测的原理 磁粉检测，是通过对被检工件施加磁场使其磁化（整体磁化或局部磁化），在工件的表面和近表面缺陷处将有磁力线逸出工件表面而形成漏磁场，有磁极的存在就能吸附施加在工件表面上的磁粉形成聚集磁痕，从而显示出缺陷的存在。如图1所示。 图1 不连续性部位的漏磁场分布 1-漏磁场；2-裂纹；3-近表面气孔；4-划伤；5-内部气孔；6-磁力线；7-工件 磁粉检测有三个必须的步骤： (1)被检验的工件必须得到磁化； (2)必须在磁化的工件上施加合适的磁粉： (3)对任何磁粉的堆积必须加以观察和解释。 漏磁场：被磁化物体内部的磁力线在缺陷或磁路截面发生突变的部位，离开或进入物体表面所形成的磁场，漏磁场的成因在于磁导率的突变。设想一被磁化的工件上存在缺陷，由于缺陷内物质的磁导率一般远低于铁磁性材料的磁导率，
因而造成缺陷附近磁力线的弯曲和压缩。如果该缺陷位于工件的表面或近表面，则部分磁力线就会在缺陷处溢出工件表面进入空气，绕过缺陷后在折回工件，由此形成缺陷的漏磁场。 漏磁场与磁粉的相互作用：磁粉检测的基础是缺陷的漏磁场与外加磁粉的磁相互作用，及通过磁粉的聚集来显示被检工件表面上出现的漏磁场，在根据磁粉聚集形成的磁痕的形状和位置分析漏磁场的成因和评价缺陷。设在被检工件表面上有漏磁场存在。如果在漏磁场处撒上磁导率很高的磁粉，因为磁力线穿过磁粉比穿过空气更容易，所以磁粉会被该漏磁场吸附，被磁化的磁粉沿缺陷漏磁场的磁力线排列。在漏磁场力的作用下，磁粉向磁力线最密集处移动，最终被吸附在缺陷上。由于缺陷的漏磁场有被实际缺陷本身大数十倍的宽度，姑而磁粉被吸附后形成的磁痕能够放大缺陷。通过分析磁痕评价缺陷，即是磁粉检测的基本原理。2．磁粉检测的适用范围 (1)未加工的原材料（如钢坯）、半成品、成品及在役与使用过的工件都可用磁粉检测技术进行检查。 (2)管材、棒材、板材、型材和锻钢件、铸钢件及焊接件都可应用磁粉检测技术来检测缺陷。 (3)被检测的表面和近表面的尺寸很小，间隙极窄的铁磁性材料，可检测出长O.lmm、宽为微米级的裂纹和目测难以发现的缺陷。 (4)可用于检测马氏体不锈钢和沉淀硬化不锈钢材料，但不适用于检测奥氏体不锈钢和用奥氏体不锈钢焊条焊接的焊缝，也不适用于检测铜、铝、镁、钛台金等非磁性材料。 (5)可用于检测工件表面和近表面的裂纹、白点、发纹、折叠、疏松、冷隔、气孔和夹杂等缺陷，但不适于检测工件表面浅而宽的划伤、针孔状缺陷、埋藏较深的内部缺陷和延伸方向与磁力线方向夹角小于20。的缺陷。 磁粉检测方法应用比较广泛，主要用以探测磁性材料表面或近表面的缺陷。多用于检测焊缝，铸件或锻件，如阀门，泵，压缩机部件，法兰，喷嘴及类似设备等。探测更深一层内表面的缺陷，则需应用射线检测或超声波检测。磁粉检测具有检测成本低，操作便利，反应快速等特点。其局限性在于仅能应用于磁性材料，且无法探知缺陷深度，工件本身的形状和尺寸也会不同程度地影响到检测结果。
磁粉探伤工艺规程10
文件编号：NPIC-YR-WP-10 版本： A 页数：共 5页 中国核动力研究设计院 压力容器制造质量保证体系通用工艺规程 编写：____________________ 校对：____________________ 审核：____________________ 批准：____________________ 2006-04-08发布 2006-05-10实施
中国核动力研究设计院压力容器质量保证体系通用工艺规程 磁粉探伤工艺规程文件编号：NPIC-YR-WP-10 版本： A 本页版次：0 页码：2/5 1 总则 1.1本规程适用于铁磁性材料制成的压力容器及其零部件表面、近表面缺陷的检测和评定； 1.2本规程包括干磁粉、湿磁粉的非荧光磁粉检测方法； 1.3本规程结合焊缝磁粉检测工艺卡同时使用，焊缝磁粉检测工艺卡由Ⅱ级人员编写。 2 人员资格 2.1凡从事本院压力容器及零部件检测人员，都必须经过技术培训，并按《特种设备无损检测人员考核与监督管理规则》经考核，取得II级以上资格证书的人员担任。 2.2凡从事无损检测工作人员，除具有良好的身体素质外，视力必须满足校正视力不低于1.0，并且一年检查一次，不得有色盲。 3 设备 3.1磁化设备见表1。 表1 3.2为保证磁粉检测顺利进行,应备有下列辅助设备 3.2.1磁场指示器、A型试片和C型试片。 3.2.2磁悬液浓度沉淀管。 3.2.3 2～10倍放大镜。
3.2.4交直流特斯拉计CT3－1 0～1T 3.2.5交直流特斯拉计CT3－2 0～1T 3.2.6交直流特斯拉计CT3－2 0～5mT 3.2.7白光照度计 4 材料 使用湿式非荧光铁磁粉或磁粉膏，且磁粉的颜色应与被检表面有适当的对比度，用水或油（用变压器油和煤油各50%配成的混合油）作为载液，配置成磁悬液，湿磁粉悬浮液的浓度按下列规定的沉淀值检查。 4.1每100ml非荧光磁粉悬浮液其沉淀值为1.2～2.4ml。 4.2瓶或槽中的磁悬液浓度用梨形离心管测定其沉淀值来确定。在取样前，将磁悬液在循环系统中至少流动30分钟，以保证所有磁粉完全混和，再从槽中取100ml悬浮液使其沉淀大约30分钟，管底沉淀的体积即为沉淀值，也即是浓度指标值。 4.3如果沉淀物为松散团块则进行第二次取样，如果第二次取样仍不变，那么磁粉已被磁化（或失效），要更换磁悬液。 5 检验 5.1检测时机 5.1.1通常焊缝的磁粉检测应安排在焊接工序完成之后进行。对于有延迟裂纹倾向的材料，磁粉检测应安排在焊后24h进行。 5.1.2除另有要求外，对于紧固件和锻件的磁粉检测应安排在最终热处理之后进行。 5.2表面准备 5.2.1表面制备：如果受检零件表面凹凸不平以致会遮盖缺陷显示时，应通过磨削或机械加工制备表面。 5.2.2应使被检表面和邻近25mm区域内干燥清洁，没有任何污垢、油脂、纤维屑、铁皮、焊剂和焊接飞溅，油或其它妨碍检验的外来物。 5.2.3使用去污剂、有机溶剂、除锈剂、去漆剂、蒸汽除油、喷沙和超声去污等方法清洗检测面。 5.3磁化，施加磁悬液 5.3.1采用触头法磁化工件时，电极间距应控制在75mm～200mm之间，磁场的有效宽度为触头中心线两侧1/4极距。磁化电流根据表2选取，根据标准灵敏试片实测结果来校正。
磁粉探伤检验规范
磁粉探伤检验规范 1、适用范围 本规范叙述的是湿磁粉对铁磁性材料表面及近表面裂纹及其它 不连续的一种检测。适用于钻井工具表面和连接螺纹的磁粉检测。 2、引用标准、规范 ASME 709 磁粉检测的标准推荐操作方法 GB11522 标准对数视力表 JB/T4730.1 承压设备无损检测第1部分：通用部分 JB/T4730.4 承压设备无损检测第4部分：磁粉检测 JB/T6063 磁粉探伤用磁粉技术条件 JB/T6065 无损检测磁粉检测用试片 JB/T8290 磁粉探伤机 ASNT-TC-1A 无损检测人员的资格鉴定 3、磁粉检测人员 3.1 从业人员应按ASNT-TC-1A和《特种设备无损检查人员考核与监督管理规定》的要求，取得相应无损检测资格。 3.2 无损检测人员资格的分级为：Ⅲ（高）级、Ⅱ（中）级、Ⅰ（初）级。取得不同无损检测方法和资格级别人员，只能从事于该方法和资格级别相应的工作，并负责相应的叫声责任。 3.3 磁粉检测人员未经矫正会经矫正的近（距）视力或远（距）视力应不低于5.0（小数记录值为1.0）。测试方法应符合GB11533的规定。 3.4 无损检测人员应根据ASNT-TC-1A的规定，每年进行一次视力检查，
不得有色盲。 4、检测设备、器材和材料 4.1 磁粉探伤机 磁粉探伤机，在有效适用期内应良好的保养。交流电磁轭应有45N的提升力，直流电磁轭至少应有177N的提升力。检测周期为6个月一次。 4.2 磁悬液 磁悬液浓度应根据磁粉种类、力度、施加方法和被检工件表面状况等因素来确定。用于完全润湿工件表面的油机介质，如出现不完全润湿，要从新进行清洗或添加更多磁粉或添加更多润湿剂。 4.3 退磁装置 退磁装置应能保证退磁后，表面剩磁不大于0.3mT（240A/m）。 4.4 辅助设备 磁场强度计 标准试片A1(或CX) 磁场指示器 磁悬液浓度测试仪(管) 2~10倍放大镜。 5、被检工件表面 清洁被检工件表面，不得有油脂、铁锈、氧化皮或其他粘附磁粉的物质。被检工件表面不规则状态，不得影响检测结果的正确性和完整性。 6、检测操作规程及工艺 6.1 用磁悬液浓度沉淀管或浓度测试仪测量磁粉浓度，浓度范围见表1。
磁粉探伤作业指导书
磁粉探伤作业指导书
HTFA/QC—03 磁粉探伤作业指导书 磁粉探伤作业指导书 1目的 编制作业指导书的目的，是为了使探伤人员在进行磁粉探伤过程中有明确的步骤、程序，以保证检测结果的一致性和可靠性。 2 适用范围 本指导书适用于检查铁磁性材料工件及焊缝的表面或近表面裂纹和其它缺陷，对于铁磁性材料的毛坯件、半成品（钢坯、铸件和锻件）及成品也可参照执行。（本指导书主要侧重磁轭法） 3 引用标准 3.1 JB4730－94《压力容器无损检测》 3.2 GB／T1260 4.5《无损检测名词术语》 3.3 GB3721－83《磁粉探伤机》 3.4 ZBK54004－87《汽轮机铸钢件的磁粉探伤及质量分级方法》 3.5 GB／T9444－88《铸钢件磁粉探伤方法及质量分级》 3.6 ZBK54002－87《汽轮机叶片磁粉探伤方法》 3.7 JB3965－85《钢制压力容器磁粉探伤》 4 检测人员 4.1 凡从事磁粉探伤人员，都必须经过技术培训，并取得有关部门的资格证书。4.2 磁粉探伤人员按技术等级为高、中、初级。取得不同磁粉探伤的各技术等级人员，只能从事该等级相应的探伤工作，并负相应的技术责任。 4.3 凡从事磁粉探伤的人员，除具有良好的身体素质外，视力必须满足下列要求：4.3.1 校正视力不得低于1.0，并一年检查一次。 4.3. 2 从事磁粉探伤人员，不得有色盲、色弱。 5 设备 5.1 磁粉探伤设备必须符合GB3721－83的规定。 5.2 所使用磁粉探伤设备（电磁轭），当电磁轭极间距为200mm时交流电磁轭至少应有44N的提升力；直流电磁轭至少177N的提升力。
磁粉探伤介绍
磁粉探伤介绍 1技术原理 magnetic particle testing 磁粉探伤，是通过磁粉在缺陷附近漏磁场中的堆积以检测铁磁性材料表面或近表面处缺陷的一种无损检测方法。将钢铁等磁性材料制作的工件予以磁化，利用其缺陷部位的漏磁能吸附磁粉的特征，依磁粉分布显示被探测物件表面缺陷和近表面缺陷的探伤方法。该探伤方法的特点是简便、显示直观。利用了工件缺陷处的漏磁场与磁粉的相互作用，它利用了钢铁制品表面和近表面缺陷（如裂纹，夹渣，发纹等）磁导率和钢铁磁导率的差异，磁化后这些材料不连续处的磁场将发生崎变，形成部分磁通泄漏处工件表面产生了漏磁场，从而吸引磁粉形成缺陷处的磁粉堆积——磁痕，在适当的光照条件下，显现出缺陷位置和形状，对这些磁粉的堆积加以观察和解释，就实现了磁粉探伤。 磁粉探伤与利用霍耳元件、磁敏半导体元件的探伤法，利用磁带的录磁探伤法，利用线圈感应电动势探伤法同属磁力探伤方法。 2主要分类 磁粉探伤种类： 1、按工件磁化方向的不同，可分为周向磁化法、纵向磁化法、复合磁化法 和旋转磁化法。 2、按采用磁化电流的不同可分为：直流磁化法、半波直流磁化法、和交流 磁化法。 3、按探伤所采用磁粉的配制不同，可分为干粉法和湿粉法。 4、按照工件上施加磁粉的时间不同，可分为连续法和剩磁法。 3操作方法 将待测物体置于强磁场中或通以大电流使之磁化，
磁粉探伤 若物体表面或表面附近有缺陷（裂纹、折叠、夹杂物等）存在，由于它们是非铁磁性的，对磁力线通过的阻力很大，磁力线在这些缺陷附近会产生漏磁。当将导磁性良好的磁粉（通常为磁性氧化铁粉）施加在物体上时，缺陷附近的漏磁场就会吸住磁粉，堆集形成可见的磁粉痕迹，从而把缺陷显示出来。 第一步：预清洗 所有材料和试件的表面应无油脂及其他可能影响磁粉正常分布、影响磁粉堆积物的密集度、特性以及清晰度的杂质。 第二步：缺陷的探伤 磁粉探伤应以确保满意的测出任何方面的有害缺陷为准。使磁力线在切实可行的范围内横穿过可能存在于试件内的任何缺陷。 第三步：探伤方法的选择 1：湿法：磁悬液应采用软管浇淋或浸渍法施加于试件，使整个被检表面完全被覆盖，磁化电流应保持1/5~1/2秒，此后切断磁化电流，采用软管浇淋或浸渍法施加磁悬液。 2：干法。磁粉应直接喷或撒在被检区域，并除去过量的磁粉，轻轻地震动试件，使其获得较为均匀的磁粉分布。应注意避免使用过量的磁粉，不然会影响缺陷的有效显示。 3：检测近表面缺陷。检测近表面缺陷时，应采用湿粉连续法，因为非金属夹杂物引起的漏磁通值最小，检测大型铸件或焊接件中近表面缺陷时，可采用干粉连续法。 4：周向磁化。在检测任何圆筒形试件的内表面缺陷时，都应采用中心导体法；试件与中心导体之间应有间隙，避免彼此直接接触。当电流直接通过试件时，应注意防止在电接触面处烧伤，所有接触面都应是清洁的。
焊缝磁粉检测工艺规程
焊缝磁粉检测工艺规程 一、适用范围 1.1该工艺规程适用于图号A、B、C、D类焊缝（包括热影响区）以及向外宽展至少25mm范围内的表面及近表面缺欠的磁粉检测技术及验收等级。1.2 本工艺规程适用于非荧光湿磁粉的连续法磁化技术。检测工艺卡内容是本工艺规程的补充（由II级探伤资格人员按本工艺规程等要求编写），其参数规定的更具体。 二、引用标准和法规 本工艺规程按JB/T4730.5-2005和所给图纸技术要求（图号）编写，要求焊缝检验等级为级，其合格级别为级。其他引用标准如下： GB/T9445—2008 无损检测人员资格鉴定与认证 JB/T6061—2007 无损检测焊缝磁粉检测 JB/T6063 无损检测磁粉检测用材料 JB/T6065 无损检测磁粉检测用试片 JB/T5097—2005 无损检测渗透检测和磁粉检测观察条件 JB/T8290 无损检测磁粉探伤机 三、人员资格 3.1焊缝的磁粉检测及最终验收结果的评定由具有中国无损检测学会（执行GB/T9445-2008/ISO9712-2005）相应方法和工业门类的II级资格的磁粉检测资格人员来完成。焊缝的磁粉检测的评定报告的审核和批准有Ⅲ级（相应方法和工业门类）资格的磁粉检测资格人员来完成。 3.2 从事焊缝的磁粉检测人员，应具有一定的金属材料、热处理和焊接方面基础知识和焊缝磁粉检测经验。 3.3 检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值1.0），每年应检查一次，不得有色盲。 四、设备、器材、材料和辅助材料 磁粉检测设备应符合JB/T8290的规定。磁粉粒度和性能的其他要求应符合JB/T6063的规定。 至少半年校验一次，在磁轭损伤修复后应重新校验。当使用磁轭最大间距时，交流电磁轭至少应有45N的提升力。 4.3试片 磁粉检测时一般应选用A1-30/100， C-15/50型标准试片。 4.4 磁悬液 使用中日合资美柯达探伤器材（苏州－上海）有限公司生产的黑水悬浮液（类型：
磁粉检测(MT)教材按章节配套试题与答案
磁粉检测第一章 一、是非题 1.1 磁粉检测中所谓的不连续性与缺陷，两者的概念是相同的。( ) 1.2 磁粉检测与检测元件检测都属于漏磁场检测。( ) 1.3 漏磁场检测的基础是不连续性处产生的漏磁场与磁粉的磁相互作用。( ) 1.4 工件正常组织结构或外形的任何间断称为不连续性，所有不连续性都会影响工件的使用性能。( ) 1.5 磁粉检测不能检测各种不锈钢材料，也不能检测铜、铝等非磁性材料。( ) 1.6 磁粉检测方法只能探测表面开口的缺陷，而不能探测表面闭口缺陷。( ) 1.7 磁粉检测难以发现埋藏较深的孔洞，以及与工件表面夹角小于20°的分层。( ) 1.8 采用磁敏元件探测工件表面漏磁场时，检测灵敏度与检查速度有关，与工件大小无关。( ) 1.9 如果被磁化的试件表面存在裂纹，使裂纹产生漏磁场的原因是裂纹具有高应力。( ) 1.10磁粉检测对铁磁性材料表面开口气孔的检测灵敏度要高于渗透检测。( ) 1.11一般认为对表面阳极化和有腐蚀工件的表面检测，磁粉检测通常优于渗透检测。( ) 1.12用磁粉检测方法可以检出焊缝的层间未熔合缺陷。( ) 1.13磁粉、渗透、涡流检测都属于表面缺陷无损检测方法。( ) 1.14磁粉检测可发现铁磁性材料表面和近表面微米级宽度的小缺陷。( ) 二、选择题 1.1 能形成磁粉显示的零件结构或形状上的间断叫做：( ) A.不连续性 B.缺陷 C.显示 D.变形 1.2 磁粉检测与检测元件检测主要区别是：( ) A.两者的检测原理不同 B.两者的检测程序不同 C.两者用于探测磁场的传感器不同 D.以上都是 1.3 以下关于磁敏元件探测法的叙述中，正确的是：( ) A.磁敏元件探测法的灵敏度与检查速度及工件大小有关 B.磁敏元件探测法获得不连续性(包括缺陷)深度的信息 C.探测时应根据需要调节磁敏元件与工件表面之间的距离，以判断漏磁场的变化情况 D.以上都是 1.4 磁粉检测对下列哪种缺陷的检测不可靠？( ) A.表面折叠 B.埋藏很深的气孔 C.表面裂纹 D.表面缝隙 1.5 下列哪一条是磁粉检测优于涡流检测的地方？( ) A.能检出所有金属材料的表面不连续性 B.对单个零件检验快 C.能直观地显示出缺陷的位置、形状、大小和严重程度 D.以上都是 1.6 下列哪一条是磁粉检测优于渗透检测的地方？( ) A.能检出表面夹有外来材料的表面不连续性 B.对单个零件检验快
磁粉探伤-工艺方法概述
第六章磁粉检测工艺 磁粉检测工艺流程：预处理、工件磁化（含选择磁化方法和磁化规范）、施加磁粉或磁悬液、磁痕分析及评定、退磁和探后处理等。 磁粉检测的检测方法，可分为：连续法和剩磁法、干法和湿法等。 一、预处理及检测时机 1、预处理 磁粉检测是用于检测工件的表面缺陷，工件表面状态对于磁粉检测的操作和灵敏度都有很大的影响，所以磁粉检测前，对工件表面应做好以下预处理工作： ⑴清除清除工件表面的油污、铁锈、毛刺、氧化皮、焊接飞溅物、油漆等涂层、金属屑和砂粒等；使用水磁悬液时，工件表面要认真除油；使用油磁悬液时，工件表面要认真除水；干法探伤时，工件表面应干净和干燥。 ⑵打磨（通电磁化时,工件通电的电极两端）将非导电物打磨掉。 ⑶分解装配件一般应分解后探伤，因为： ①装配件一般形状和结构复杂，磁化和退磁都很困难； ②分解后探伤容易操作； ③装配件动作面（如滚珠轴承）流进磁悬液难以清洗，易造成磨损； ④分解后能看到所有探伤面； ⑤交界处可能产生漏磁场形成磁痕，引起误判。 ⑷封堵若工件有盲孔或内腔，磁悬液流进后难以清洗者，探伤前应用非研磨性材料将孔洞堵上，封堵物勿掩盖住疲劳裂纹。 ⑸涂敷如果磁痕与工件表面颜色对比度小，或工件表面粗糙影响磁痕显示时，可在探伤前先给工件表面涂上一层反差增强剂。 2、检测时机（工序安排） ⑴磁粉检测的工序应安排在容易产生缺陷的各道工序之后进行。（如：焊接、热处理、机加工、磨削、矫正和加载试验等） ⑵对于有延迟产生裂纹倾向的材料，磁粉检测应安排在焊接完24小时后进行。 ⑶磁粉检测工序应安排在涂漆、发蓝、磷化等表面处理之前进行。 ⑷磁粉检测可以在电镀工序后进行，必要时电镀前后均应进行磁粉检测。 二、连续法 1、连续法 在外加磁场磁化的同时，将磁粉或磁悬液施加到工件上进行磁粉检测的方法。 2、应用范围 ⑴适用于所有铁磁性材料和工件的磁粉检测。 ⑵工件形状复杂不易得到所需剩磁时。 ⑶表面覆盖层较厚的工件。 ⑷使用剩磁法检验时设备功率达不到时。
磁粉探伤原里及方法
磁粉探伤原理及方法 本文章详细介绍了磁粉探伤仪及磁粉探伤机在磁粉探伤中常用的几种探伤方法及原理，本文章摘录于《磁粉检测(第2版)》。并推荐磁粉探伤仪及磁粉探伤机使用单位购买《磁粉检测(第2版)》。 磁粉探伤的原理及其主要特点 有表面或近表面缺陷的工件被磁化后，当缺陷方向与磁场方向成一定角度时，由于缺陷处的磁导率的变化，磁力线逸出工件表面，产生漏磁场，吸附磁粉形成磁痕。用磁粉探伤检验表面裂纹，与超声探伤和射线探伤比较，其灵敏度高、操作简单、结果可靠、重复性好、缺陷容易辨认。但这种方法仅适用于检验铁磁性材料的表面和近表面缺陷。 一、周向磁化法 周向磁化法又称环形磁化法，使工件产生周向磁化，形成周向磁场。周向磁化法能有效的检出与工件轴线平行或近似平行的缺陷即与轴线夹角小于45度的轴向缺陷（纵向缺陷）或源盘工件的径向缺陷。对大多数工件，周向磁化比较容易控制。常用的周向磁化法有轴向通电法，触头法，中心导体法和平行电缆法。 1 触头法 触头法又称支杆法、磁锥法、电极触点法、刺入法。是一种工件直接通电磁化法。即电流通过两个触头直接通人工件，使工件局部磁化产生以两触头为圆心的局部轴向磁场，检测与两触头连线平行和近于平行（夹角小于45度）的缺陷。 （1）触头法的优缺点：设备简单,操作方便,检测效率高。触头法磁化形成基本为轴周向磁场，适于大工件的局部磁化或形状复杂的工件磁化，检测灵敏度较高。工件直接通电，触头与工件接触容易引起过热。 （2）磁化电流：交流电与直流电、 （3）磁化规范：触头法可以用较小的电流产生较强的基本为轴向的磁场，对大工件局部进行有效地磁化，磁化规范与两触头间距L及工件的厚度T有关。一般用I等于4L选择磁化电流。 （4）有效磁场范围：触头法有效磁场在两触头间。 2 轴向通电法 轴向通电法是一种直接通电的磁化方法，即沿工件轴向通电而磁化工件的方法。 （1）轴向通电法磁化的优缺点：轴向通电灵敏度可在一定范围内选择，调整使用性广。工件直接通电，容易烧损工件且不太安全，且对于轴套类工件由于磁屏蔽效应内壁裂纹几乎不能检测。 （2）磁化电流种类：交流电，直流电。 （3）磁化规范：不同资料介绍的磁化规范步不尽相同，甚至相差很大，请参见相关书籍。确定磁化规范的方法主要有三种： a．按照工件材料的磁化曲线； b．用磁粉探伤灵敏度试块或试片通过实验确定； c．按照技术标准．法规等技术规范确定。 （4）磁粉探伤灵敏度试块，试板或试片确定磁化规范，是一种简便，可靠而有直观的方法，把灵敏度试片或试块试板放在被检工件表面上，调节磁化电流以在灵敏度试片或试块试板上对应的人工缺陷产生清晰磁痕显示的磁化规范为准。 （5）实心圆柱体工件的磁场强度，随着与轴线距离的增加而增大，工件表面的磁场强度最
