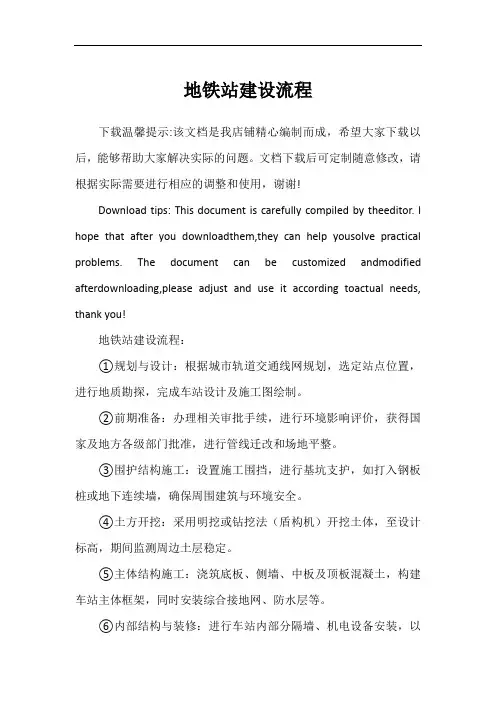

图解地铁建设流程、建设规划及行业格局

工程建设项目审批流程图

工程建设项目审批流程图立项规划选址阶段︵ 7 个工作日︶监理、施工招标阶段︵ 11 个工作日︶核发《建设项目选址意见书》牵头单位：规划局时间：7个工作日项目建议书审批可行性研究报告审批项目申请报告单位：发改局(经贸局) 时间：6个工作日有关部门审批意见(水利、地震等) 时间：5个工作日出具初审意见， 20个工作日内完成(可并联) 消防预审(甲、乙类生产仓储项目) 单位：消防局时间：5个工作日环保部门立项意见单位：环保局时间：5个工作日用地预审单位：国土局时间：5个工作日环评报告审批单位：环保局时间：进入初步设计审批阶段之前核发《建设用地规划许可证》牵头单位：规划局时间：5个工作日出具规划、建筑设计条件单位：规划局时间：6个工作日项目规划设计审批(招标)阶段︵19个工作日︶设计方案招标与/或规划设计方案审批牵头单位：规划局与/或发改(经贸)局时间：5个工作日建设工程交易中心招投标单位：建设工程交易中心时间：3个工作日部门审批意见(消防、人防、水利、管线、海事、航道、地震等) 单位：规划条件要求的部门时间：4工作日监理、施工招标牵头单位：发改(经贸)局时间：8个工作日(同时进行) 部门审批意见(消防、环保、水利、人防、气象、国土、管线等) 单位：有关单位时间：4个工作日初步设计审批牵头单位：规划局时间：5个工作日核发建设工程规划许可证单位：规划局时间：3工作日办理用地审批手续单位：国土局时间：16个工作日内完成(可并联) 建设用地审批阶段︵ 5 个工作日︶建设工程交易中心招投标单位：建设工程交易中心时间：3个工作日审核中介机构编制的预算单位：财政局时间：发招标文件前完成 (可并联) 报建施工阶段︵ 3 个工作日︶建设施工报建、核发《建设项目施工许可证》牵头单位：建设(房管)局时间：3个工作日施工图审查单位：审图中心与气象局、人防时间：进入报建施工阶段之前房屋白蚁防治合同备案单位：建设(房管)局时间：2个工作日 7 说明： 1、整个审批流程为45个工作日。 2、圆角矩形是可选过程；虚线是指审批可跨阶段完成。 3、以上流程属市、区审批权限项目，如报省审批项目，无时间承诺。建设工程质量、安全监督单位：质量(安全)监督站时间：0个工作日人防设备合同备案人防质量监督申请表单位：人防办时间：2个工作日

地铁车站主体结构施工

第一章主体结构施工第1节主体施工准备 1、车站主体结构施工前准备工作（1）首先编制结构施工专项方案，报有关部门审批后实施。方案中包括设备、机具、劳动力组织、混凝土供应方式、现场质量检查方法、混凝土浇筑流程、路线、工艺、混凝土的养护及防止混凝土开裂等的各项措施。（2）基坑开挖至设计标高后，仔细进行测量、放样及验收，严禁超挖。（3）结构施工前，对围护结构表面进行有效的防水处理，确保围护结构表面不渗漏。（4）在每一结构段施工前首先进行接地网施工，接地网施工结束后，再施做垫层。（5）对侧墙、立柱、中楼板、顶板模板支撑系统进行设计、检算，并经安全专项论证、报审批准后，根据施工进度提前安排进料。（6）对结构施工顺序、施工进度安排、施工方法及技术要求向工班及全体管理人员进行认真交底。 2、施工节段划分车站主体结构施工遵循“纵向分段，竖向分层，从下至上”的原则，满足车站质量要求及工期里程碑节点安排，结构施工由车站两端向中间方向施作，竖向从车站底板开始自下而上施作。主体结构共划分为17个节段，每段20m左右，施工队伍分别分段同时展开流水作业，施工节段的划分主要考虑以下因素：（1）墙体纵向施工缝不应留在剪力与弯矩最大处或底板与侧墙的交接处，应留在高出底板表面不小于30cm的墙体上。（2）明挖结构施工缝的间距宜为15～20m。

（3）环向施工缝应避开附属结构及一些设备房间的距离要求设置。 3、主体结构施工流程车站主体结构施工工艺流程见图4-4-1-1。

图4-4-1-1 主体结构施工工艺流程图

每施工段的施工流程见表4-4-1-1所示。主体结构每施工段施工流程表4-4-1-1

工程项目管理工作流程图

签署施工合同拟定项目管理计划委任项目经理、组建项目部收集有关资料，实施项目管理工作进度管理实名制管理应收账款财务核算材料管理分包招标竣工验收项目结束、总结、归档总经办工程部项目部市场部财务部物资部合约部形象策划施工管理组织审图工程投标开户银行编制采购成本测算行政管理安全管理拟定方案合同洽谈设置账户计划材料分析人事管理质量检查临设规划计划统计款项筹集市场询价跟踪审计安全保卫竣工验收项目管理合同交底资金拨付物资采购工程决算

建设文明施工管理体系制定文明施工管理制度掌握施工合同对文明施工的要求实施文明施工管理明确目标签订责任状确定文明施工标进行文明施工投入现场围栏施工现场管理制定办公设置综合治理扬尘噪音污合设设理置置设大七置门牌悬四主材挂通体料安一挂合全平密理设两设保备区置证合分临卫理开时生做加做禁好强垃员圾工注加污围及两标合目堆防水饮堆教挡宣图识理网放护冲水放育传绿厕清化所运实施效果的检查验收达标注意保持未达标查明原因整改好黄意强水现赌噪尘处场毒音噪理看酗控管后护酒制理排放

员防安全管理工作流程图成立组织明确分工成立组织第一责任人主管具体工作成配建法项企项立备立人目业目安专群代负分分全职众表责管管部安管人安安全理全全员体负负系责责人人制定安全管理制度责培性任训工制教程度育验、收交制底度消设治用防备安电管管管制理理理度制制制度度度安度特事安全种故全护作应检用业急查品人救制管援度理制制管度度理制实施安全管理安进确保强化全行会安人员安全议全设备意识培训处于和现安全场自状态检自保项目安全主管每日上传安全巡查表项目部每月 25 日上传工程安全文明施工控制情况表专专项职职目部部安门门监负工员责作人人员安安危现机现临全全险场械场时进督做行促好方存应案在急检问救查题援的整改

建设项目管理流程图

学校建设项目管理流程图建设项目的工作流程如下：建设项目划分为项目立项、工程设计与概预算、工程招标、工程建设与竣工决算五个主要环节，其业务流程图如下分别如下：建设项目立项流程节点说明： ?A1：建设单位提出项目申报需求，编制项目建议书； ?B1：决策机构对项目建议书进行审批； ?D1：政府发改部门对项目立项申请进行审批； ?A2：建设单位编制项目可行性研究报告；

?B2：决策机构对项目可行性报告进行审批； ?D2：政府发改部门对项目可行性研究报告进行审批； ?A3:项目可行性研究报告批复后，建设单位应到国土部门办理征地许可（如涉及征占用林地，需到林业或园林绿化部门办理征占林地许可）、到规划部门办理建设用地规划许可、到建设部门办理房屋征收许可和征收结案证明，之后到国土部门办理划拨用地许可和国有土地使用者等手续。建设项目设计和概预算环节流程节点说明：

?A1：建设单位组成勘探、设计单位招标； ?D1：招标代理机构组织招标； ?C1：中标设计单位进行项目设计； ?A2：建设单位组织编制项目概预算； ?B2：决策机构对项目初步设计和投资概预算进行审批； ?D2：政府发改部门对项目初步设计和投资概预算进行审批； ?A2：项目初步设计方案和投资概预算批复后，建设单位应当人防部门办理人防工程初步设计审核，到规划部门办理建设工程规划许可证。建设项目招标子流程节点说明：

?A1：建设单位基建部门组织招标文件，制定标底； ?B1：决策机构对招标文件和标底进行审批； ?E1：招标代理机构受委托发布招标公告或邀请函； ?A2：建设单位公布标底； ?E2：招标代理机构组织开标、评标和定标，公布中标单位； ?A3：建设单位与中标单位签订施工、监理合同。 ?A1：建设单位到建设部门办理建设工程施工许可证； ?A2：建设单位组织项目实施； ?D2：施工单位组织工程施工，按工程进度提出款项拨付申请；

建设工程项目管理全过程流程图

基建文件可按下列流程形成：

立项决策文件包括：项目建议书（代可行性研究报告）及其批复、有关立项的会议纪要及相关批示、项目评估研究资料及专家建议等。根据项目大小、投资主体的不同，项目建议书的批复文件分别由国家、行业或北京市相关政府管理部门审批。建设用地文件包括：征占用地的批准文件、国有土地使用证、国有土地使用权出让交易文件、规划意见书、建设用地规划许可证等。建设用地文件分别由国有土地管理部门和规划部门审批形成。勘查设计文件包括：工程地质勘察报告、土壤氡浓度检测报告、建筑用地钉桩通知单、验线合格文件、设计审查意见、设计图纸及设计计算书、施工图设计文件审查通知书等。建筑用地钉桩通知单、验线合格文件、审定设计方案通知书由规划部门审批形成。招投标及合同文件包括：工程建设招标文件、投标文件、中标通知书及相关合同文件。开工文件包括：建设工程规划许可证、建设工程施工许可证等。工程开工文件分别由规划部门和建设行政管理部门审批形成。商务文件包括：工程投资估算、工程设计概算、施工图预算、施工预算、工程结算等。其他文件包括：工程未开工前的原貌及竣工新貌照片、工程开工、施工、竣工的音像资料、工程竣工测量资料和建设工程概况表等。

(一)立项决策文件包括：项目建议书（代可行性研究报告）及其批复、有关立项的会议纪要及相关批示、项目评估研究资料及专家建议等。根据项目大小、投资主体的不同，项目建议书的批复文件分别由国家、行业或北京市相关政府管理部门审批。 (二)建设用地文件包括：征占用地的批准文件、国有土地使用证、国有土地使用权出让交易文件、规划意见书、建设用地规划许可证等。建设用地文件分别由国有土地管理部门和规划部门审批形成。 (三)勘查设计文件包括：工程地质勘察报告、土壤氡浓度检测报告、建筑用地钉桩通知单、验线合格文件、设计审查意见、设计图纸及设计计算书、施工图设计文件审查通知书等。建筑用地钉桩通知单、验线合格文件、审定设计方案通知书由规划部门审批形成。 (四)招投标及合同文件包括：工程建设招标文件、投标文件、中标通知书及相关合同文件。 (五)开工文件包括：建设工程规划许可证、建设工程施工许可证等。工程开工文件分别由规划部门和建设行政管理部门审批形成。 (六)商务文件包括：工程投资估算、工程设计概算、施工图预算、施工预算、工程结算等。 (七)其他文件包括：工程未开工前的原貌及竣工新貌照片、工程开工、施工、竣工的音像资料、工程竣工测量资料和建设工程概况表等。

建设项目前期工作程序及流程图

5)由市环保局批复环评报告 4、规划选址 1)准备立项、环评批复、建设场地地形图 2)规划院办理建设规划 3)办理规划选址（如建设规划面积超 5 万平方米必须到建设厅规划处办理规划选址） 4)办理规划用地蓝线 5、土地预办 1)准备立项、环评批复、规划选址意见书、规划用地蓝线图 2)办理土地预办 6、项目初步设计程序 1)准备立项、可研、环评批复、规划选址意见书 2)委托有资质的设计单位编制项目施工图初步设计 3)报市发改委评审 4)由市发改委批复初步设计 7、建设规划红线

1)准备立项、环评批复、规划选址意见书、规划用地蓝线图、土地预办 2)办理规划红线 8、施工图设计程序 1)准备立项、环评批复、规划蓝线图、规划红线图 2)委托有资质的设计单位编制施工图设计 9、施工图审核程序 1)准备立项、环评批复、规划蓝线图、规划红线图、消防审查合格证 2)报审图中心评审 3)由审图中心批复施工图审查合格证 10、建设用地许可证程序 1)准备立项、环评批复、规划选址意见书、规划用地蓝线图、规划红线、土地预办、机构代码证复印件 2)办理建设用地许可证

3)交纳国有土地有偿使用费 4)办理用地所有权许可证 11、工程招投标程序 1)委托招标代理机构（编制招标文件） 2)招标公告发布 3)招标进件（招标代理机构到市建委招标办办理）。必须准备文件：计划、施工图、施工图审查合格证书、消防审批、规划审批（规划红线）、资金证明（建委资金计划表也可）。 4)确定招标、评标、定标方式（确定评标人员组成） 5)评标、定标 6)办理中标通知书 7)签定施工合同及补充协议 8)办理建设质量监督手续（含安全监督手续） 9)办理开工许可证（住建局）

工程建设项目审批流程图

工程建设项目前期审批流程图

一、相关说明如果项目为招商引资项目，项目需经过项目洽谈和项目准入阶段后，才进入项目立项阶段，其他项目直接进入项目立项阶段。 1、项目的洽谈拟选址长沙县域范围内项目由乡镇、街道（园区）招商部门负责前期接触、洽谈。如初步确定能达到项目准入相关标准，由投资商提供项目落户申请书、可行性研究报告、初步概念设计方案及投资商相关资格证明材料，乡镇、街道（园区）应按要求填写好《长沙县招商引资项目综合评估报告》（见附件3） 2、项目的准入（1）、乡镇、街道（园区）研究项目选择所在地乡镇、街道（园区）对拟引进的项目进行初步考察，并召开党政专题会议进行研究后，乡镇、街道（园区）主要负责人签署意见，对拟引进的项目，根据产业类别，将项目综合评估报告、可行性研究报告、项目投资计划书（见附件4）及部门意见审核表提交各业务主管部门（农业项目由示范区管委会负责、工业项目由工信局负责、服务业项目由商务局负责、社会公共事业项目由发改局负责）。（2）、项目考察如需对项目进行实地考察，由乡镇、街道（园区）提出申请，由业务主管部门报请分管领导同意，并报请招商分管领导批准后，由商务局和业务部门牵头组织，相关部门参加。（3）、前置会议初审（a）业务主管部门将乡镇申报材料分送至各相关职能部门，职能部门给出具体审核意见。（b）业务主管部门综合各职能部门主要负责人出具的审核意见后，报县分管领导审核同意。（c）将项目相关材料送县商务局汇总，县商务局将汇总材料报县主管领导审核。（d）县主管领导同意后，由招商引资前置领导小组办公室组织召开招商引资工作领导小组前置会议，进行集体会审，参加前置会人员原则上为各参会单位的主要负责人或分管负责人。（e）一、二、三产业重大项目需报县分管领导同意，由业务主管部门送商务局汇总，报请招商引资分管领导批准同意，必要时报请县委、县政府主要领导审定后，直接上项目建设领导小组会议。（4）、领导小组会议决定对招商引资工作领导小组前置会议通过的项目、直接上会的重大项目以及社会公共事业项目（发改局提供），由项目建设领导小组办公室报请县委、县政府主要领导批准后，召开项目建设领导小组会议，对项目的准入会审研究，并以会议纪要形式予以确定。（5）、办理工商注册、税务登记等相关手续会审通过的项目，由拟选址乡镇、街道（园区）招商部门协助办理工商注册等相关手续。所有招商项目必须在长沙县办理工商注册和税务登记，并在长沙县纳税。（6）、签订招商引资合同会审通过的项目，由项目所在地（乡镇、街道、园区）政府与投资商商定《招商引资项目合同》（初稿），并

地铁车站装饰装修施工方案

北京市地铁S1号线石龙路站设备区装修施工方案编制人：审批人：审核人：目录

一、总体施工安排车站施工区段划分 1、站厅层及设备管理用房 2、设备层夹层 3、站台层及设备管理用房 4、站台层轨行区天花、墙柱面涂饰施工程序和施工顺序为使各系统之间的施工在时间及空间上更为合理紧凑，原则上各系统的施工应按先预埋（并配合其它承包商做好预埋工作）后装修；先站台，后站厅；先地面，后高空；先湿后干；先里后外的程序。如下流程图：

二、各工序施工要点吊顶工程技术标准一般规定（1）、本章适用于暗龙骨吊顶.。（2）、吊顶工程应在顶棚内设备管道、检修通道安装完善后施工。（3）、吊顶的吊挂件不得与设备管道及检修通道的吊挂件合用，也不得吊挂在管道或其他设备上，设备管道不得架设在吊顶龙骨上。（4）、吊顶施工前应在结构顶板底面测放出大龙骨吊点位置和吊顶周边线以及高程控制线（点）。（5）、吊顶的吊挂点与结构连接可采用预埋件或膨胀螺栓，位置应正确并固定牢固。膨胀螺栓钻孔遇到结构钢筋时，应沿大龙骨方向前后移动50-100mm补设。（6）、吊杆与吊点及大龙骨的连接件必须连接牢固，吊杆不能弯曲。大、中、小龙骨的挂、插件应连接牢固。（7）、吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈处理。（8）、吊杆距主龙骨端部距离不得大于300mm，当大于300mm时，应增加吊杆。当吊杆长度大于时，应设置反支撑。当吊杆与设备相遇时，应调整并增设吊杆。

（9）、吊顶上的照明灯具（筒灯除外）通风口及广播喇叭箅子、导向标志等应增设附加龙骨固定在大龙骨上或单独吊挂，不得架设在中、小龙骨上。（10）、重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。（11）、安装龙骨前，应按设计要求对车站、站台层、站厅层的净高，洞口标高和吊顶内管道、设备及其支架的标高进行交接验收。（12）、吊顶工程所用的材料、半成品、成品质量应符合（建筑内部装修设计防火规范）（GB50222-95）的规定。铝合金天花吊顶施工吊顶工程一般采用轻钢金属龙骨，轻金属龙骨包括轻钢龙骨和铝合金龙骨两种，按其断面形状可分为U形龙骨，LT型龙骨和异型龙骨。按其承截能力分为上人龙骨和不上人龙骨，按其用途又分为主龙骨、副龙骨、小龙骨、横撑龙骨、边龙骨和配件。目前国内对金属龙骨、金属零配件及饰面板都有系列产品（详见各系列产品说明）。（1）、铝合金龙骨吊顶工程的施工准备（A）审核顶棚设计图纸、检查结构尺寸是否与建筑设计相符，并要求设计单位进行交底；（B）金属龙骨及其全部配件应按设计规格选用，其数量有所备用。（C）有预埋件的要检查预埋件数量、质量并做好记录；

建设单位项目流程图

建设单位提出立项申请文件一、立项发改部门对项目建议书的批复文件 1、可行性研究前置审批程序：依据批复文件建设规划、国土资源、环境保护、地震部门办理相应手续 ①规划部门：建设项目规划选址意见书包括②国土资源：用地预审文件 ③环境保护部门：环境影响评价文件（报告、报告表、报告登记表） ④地震评测部门：地震安全性评价文件 ①建设单位向发改部门提出的项目可行性研究报告批准申请文件 ②附项目可行性研究报告 2、编报项目可行性研究报告③发改部门对项目可行性研究报告的批复文件 ④可研编制单位资质及法人代表明 ⑤根据不同项目、上级要求一并报送的其他文件初步设计初步设计 3、项目可行性研究报告获得批准施工图纸设计消防设计审核：办理消防设计审核或备案手续 ①项目建设单位向发改部门提出的初步设计申请文件 ②附项目初步设计二、可行性研究③发改部门对项目初步设计的批复文件 ④勘察设计合同及招投标资料必备档案文件⑤地方配套资金承诺函

⑥项目建设资金说明 ⑦勘察设计单位资质及法人代表明 ⑧消防设计审核意见书或消防备案凭证 ⑨根据不同项目、上级要求一并报送的其他文件政府或各级主管部门出具的明确项目法人的正式文件 4、组建项目法人政府或各级主管部门与项目法人签订的项目建设廉政责任书建设部门出具的“两证”（建设项目规划许可证、建设工程规划许可证） 5、办理建设规划许可、用地规划许可国土部门出具的用地规划许可通知书三、招投标 ①建设项目已正式经有关部门批准 ②概算已经批准，资格已经落实招标项目必备条件③建设用地的征用工作已经完成，障碍物全部拆除清理，现场“三招投标准备通一平”已完成或已经落实给施工单位施工 ④有能够满足施工需要的施工图纸和技术资料 ⑤主要建筑材料（包括特殊材料）和设备已经落实，能够保证连续施工招投标⑥已经项目所在地规划部门批准，并有当地建设主管部门的批准文件

浅谈明挖地铁车站主体结构施工方法及工艺流程

浅谈明挖地铁车站主体结构施工方法及工艺流程摘要：随着我国城市建设的飞速发展，交通堵塞等城市问题日益突出。地铁是解决城市公共交通和实现城市可持续发展的途径之一，近十几年来，我国大中城市纷纷兴起了建造地铁的热潮。而建造地铁车站，大都采用明挖施工形式。本文以大连地铁南关岭车站明挖施工为例，简述明挖地铁车站施工工艺。关键词：地铁施工，明挖法，结构一、工程概况大连市地铁一期工程204标段包括姚家站、南关岭站、姚家站-南关岭站区间。全长1.9km，其中南关岭车站为地下二层结构，站台宽度2*14m+12m，车站主体长度708.8m，宽64.9m。车站基坑深度8m～19m，建筑面积约79200平米，共设置6个人员出入口5个疏散口，3组风亭，均采用明挖施工。二、主体结构施工流程 1）主体结构施工分段南关岭站，分为站前段、站后段和车站主体等五个部分进行施工，主体施工分段进行，每段长度根据设计情况初步确定为20米左右，共12节段。每节段的施工时间为25天，考虑到各阶段的搭接施工时间，节段施工按20天计算，南关岭车站主体结构采用“纵向分段、竖向分层”的原则施工，施工分段的原则是施工缝位于两个中间柱跨距的1/4～1/3处，并结合其它因素一并考虑。 2）施工前准备工作（1）基坑开挖到设计标高，仔细进行测量、放样及验收，严禁超挖。（2）掌握车站结构浇筑和支撑拆除的要求及操作程序，对侧墙、中（顶）板模型支撑系统进行设计、检算、报监理业主审批后，根据施工进度提前安排进料。（3）对内部结构施工顺序，施工进度安排，施工方法及技术要求向工班及全体管理人员进行认真交底，做到人人心中有数。

（4）垫层浇筑前，认真做好接地网等的施工。三、钢筋施工 3.1钢筋加工制作（1）钢筋必须有质保书或试验报告单。（2）钢筋进场时分批抽样物理力学试验。使用中发生异常（如脆断、焊接性能不良或机械性能显著不正常时），要补充化学成份分析试验。（3）钢筋加工的形状、尺寸必须符合设计要求。钢筋的表面保持洁净、无损伤，油渍、漆污和铁锈等在使用前清除干净。不使用带有颗粒状或片状老锈的钢筋。（4）钢筋的弯钩或弯折按国标GB规定执行。 3.2钢筋焊接（1）钢筋焊接使用焊条、焊剂的牌号、性能以及接头中使用的钢板和型钢均必须符合设计要求和有关规定。（2）焊接成型时，焊接处封锁水锈、油渍等。焊接后在焊接处无缺口、裂纹及较大的金属焊瘤，用小锤敲击时，应发出与钢筋同样的清脆声。钢筋端部的扭曲、弯折必须校直或切除。（3）钢筋焊接的接头形式、焊接工艺和质量验收，按国家现行标准《钢筋焊接及验收规程》的有关规定。（4）轴心受拉和小偏心受拉杆件中的钢筋接头，均采用焊接。普通砼中直径大于22mm的钢筋和轻骨料砼中直径大于20mm的I级钢筋及直径大于25mm的Ⅱ、Ⅲ级钢筋的接头，均采用焊接。 3.3钢筋绑扎与安装（1）所配置钢筋的级别、钢种、根数、直径等必须符合设计要求。

地铁车站施工工艺流程标准化要求(附图表)

地铁车站施工工艺流程标准化要求二〇一四年七月

目录一、施工准备............................................................. 错误！未定义书签。二、临建工程施工 (4) 三、车站围护结构施工（钻孔围护桩） (6) 四、车站围护结构施工（地下连续墙） (9) 五、车站围护结构施工（SMW工法桩） .............. 错误！未定义书签。六、车站围护结构施工（咬合桩（旋挖法））....... 错误！未定义书签。七、车站围护结构施工（旋喷桩） (22) 八、车站基底加固施工（搅拌桩） (26) 九、车站基底加固施工（旋喷桩）......................... 错误！未定义书签。十、抗拔桩、立柱桩施工 (31) 十一、车站施工（降水井施工） (35) 十二、车站施工（冠梁及钢筋混凝土支撑施工）.错误！未定义书签。十三、车站放坡开挖施工 (44) 十四、车站钻孔围护桩基坑开挖施工 (47) 十五、车站地下连续墙围护基坑开挖施工 (50) 十六、车站SMW工法桩围护基坑开挖施工 (51) 十七、车站咬合桩围护基坑开挖施工 (52) 十八、车站综合接地施工 (53) 十九、车站底板结构施工（下翻梁底板结构施工） (56) 二十、车站底板结构施工（上翻梁底板结构施工） (59)

二十一、车站下部结构柱施工 (63) 二十二、车站中板以下结构施工（有换撑下部边墙结构施工） (65) 二十三、车站中板以下结构施工（有换撑中板结构施工） (68) 二十四、车站中板以下结构施工（无换撑中板以下结构施工） (71) 二十五、车站中板以上结构施工 (74) 二十六、车站顶部回填施工 (79) 二十七、车站监控量测 (81)

建设工程项目管理全过程流程图

基建文件可按下列流程形成：

(二)建设用地文件包括：征占用地的批准文件、国有土地使用证、国有土地使用权出让交易文件、规划意见书、建设用地规划许可证等。建设用地文件分别由国有土地管理部门和规划部门审批形成。 (三)勘查设计文件包括：工程地质勘察报告、土壤氡浓度检测报告、建筑用地钉桩通知单、验线合格文件、设计审查意见、设计图纸及设计计算书、施工图设计文件审查通知书等。建筑用地钉桩通知单、验线合格文件、审定设计方案通知书由规划部门审批形成。 (四)招投标及合同文件包括：工程建设招标文件、投标文件、中标通知书及相关合同文件。 (五)开工文件包括：建设工程规划许可证、建设工程施工许可证等。工程开工文件分别由规划部门和建设行政管理部门审批形成。 (六)商务文件包括：工程投资估算、工程设计概算、施工图预算、施工预算、工程结算等。 (七)其他文件包括：工程未开工前的原貌及竣工新貌照片、工程开工、施工、竣工的音像资料、工程竣工测量资料和建设工程概况表等。

建设项目前期工作程序及流程图

建设工程前期工作程序及流程图总结一、建设工程前期工作程序 1、立项程序 1)制项目计划书 2)报市发改委立项 2、可研程序 1)托有编制可研资质的设计单位编制项目可研报告 2)报市发改委评审 3)由市发改委批复可研 3、环评程序 1)报市环保局（确定环评等级） 2)托环境评价机构编制项目环评报告 3)点项目或高污染项目需要进行环境监测 4)报市环保局评审 5)由市环保局批复环评报告 4、规划选址 1)准备立项、环评批复、建设场地地形图 2)规划院办理建设规划 3)办理规划选址（如建设规划面积超5万平方米必须到建设厅规划处办理规划选址） 4)办理规划用地蓝线

5、土地预办 1)准备立项、环评批复、规划选址意见书、规划用地蓝线图 2)办理土地预办 6、项目初步设计程序 1)准备立项、可研、环评批复、规划选址意见书 2)委托有资质的设计单位编制项目施工图初步设计 3)报市发改委评审 4)由市发改委批复初步设计 7、建设规划红线 1)准备立项、环评批复、规划选址意见书、规划用地蓝线图、土地预办 2)办理规划红线 8、施工图设计程序 1)准备立项、环评批复、规划蓝线图、规划红线图 2)委托有资质的设计单位编制施工图设计 9、施工图审核程序 1)准备立项、环评批复、规划蓝线图、规划红线图、消防审查合格证 2)报审图中心评审 3)由审图中心批复施工图审查合格证 10、建设用地许可证程序 1)准备立项、环评批复、规划选址意见书、规划用地蓝线图、规划红线、土地预办、机构代码证复印件 2)办理建设用地许可证

地铁车站施工冠梁及钢筋混凝土支撑施工工艺流程标准化要求

地铁车站施工冠梁及钢筋混凝土支撑施工工艺流程标准化要求工序编号：站107 上道工序：降水井施工序号工序名称标准化施工控制要点 1 进场报验①开工前向监理上报分项开工报告申请，并获得批复； ② 已进场技术工种的人员数量、操作证书向监理工程师报验； ③进场原材料请监理见证取样，并送检，需满足设计、规范的要求； ④进场机械设备的数量、规格型号、性能等向监理报验，需报验合格、并满足现场施工的需要。

2 测量定位①放样前对控制网平面坐标、高程进行复测。 ②根据设计图纸提供的坐标计算出每道钢筋混凝土支撑中线与冠梁交点处坐标，计算成果经技术负责人复核无误后进行测放，并报监理进行复核。 ③待车站基坑内土体开挖至砼支撑底部后，立即将中心线引入坑内，以控制底模及模板施工，确保钢筋混凝土支撑中心线的正确无误。 ④在钢筋混凝土支撑混凝土浇注前，将其顶面标高放样于模板面上，以控制钢筋混凝土支撑顶面标高。 ⑤待钢筋混凝土支撑模板拆除后，检查钢筋混凝土支撑的中心线和平整度、垂直度满足设计及规范要求。

3 破除车站基坑内原路面和围护结构顶部混凝土 ①用液压锤破除内导墙部位混凝土及车站基坑范围内的原砼路面。 ②开挖内导墙部位及基坑内钢筋混凝土支撑底标高以上的全部土体。然后人工用风镐凿除围护结构顶的劣质混凝土，凿除至冠梁梁底标高，且保证围护结构顶部劣质混凝土全部凿除。在凿除围护结构顶部劣质混凝土时，为了减少运输工序，将凿除后的劣质混凝土直接弃于基坑内，混凝土垃圾与基坑内的土体一起外运。 ③围护结构顶部劣质混凝土凿除时要注意保护预埋测斜管及超声波检测管，不要将其碰断。如测斜管或超声波检测管发生断裂，应及时用布或编织袋将其封堵、覆盖，严禁让泥土落入管中。围护结构顶部劣质混凝土在凿除到冠梁底标高时如没有全部凿除，将其全部凿除。 4 圈梁及钢筋混凝土支撑钢筋绑扎 ①钢筋绑扎前应清点数量、类型、型号、直径，并对其位置进行测放后方可进行绑扎； ②钢筋绑扎须严格按照设计文件和施工图进行； ③钢筋绑扎前，应清理干净冠梁空间的杂物，若在施工缝处施工，还应把接缝处钢筋调直； ④钢筋的交叉点必须绑扎牢固，不得出现变形和松脱现象；

地铁轨道人工散铺法施工工艺流程

地铁轨道施工“短轨枕“人工散铺法”整体道床施工工艺流程 1、施工准备根据铺轨调线调坡图编制铺轨计划，进行配轨计算；在铺轨基地内进行钢筋放样和加工；办理场地交接后，布置临时设施；进行复核测量和基标测设并进行施工技术交底。 2、基底凿毛、清理整体道床基底至钢轨顶面不得小于设计高度，道床基底按设计要求凿毛，并彻底清除场内的各种杂物，排除污水。基底凿毛、清理工作与铺轨基标测设施工基本上无干扰，三项工作可同步进行。 3、安装铺轨龙门吊及走行轨铺轨龙门吊走行轨铺设拆除方便、快捷，保证在大坡道和小曲线半径上龙门吊走行平衡安全。为便于走行轨人工搬运，选用24kg/m钢轨作走行轨，走行轨支承点间距为1.0m。龙门吊走行轨铺设在特制高度可调轨道支架上。根据结构物断面及底面，轨道支架的形状制作成几种不同的结构，以满足各种工况施工的需要。在布设铺轨门吊走行轨时，先利用4个M16膨胀螺丝将轨道支架底板固定在隧道底板上，再调整轨道支架的高度至确定位置；轨道支架上板采用螺栓与钢轨底板紧固连接。 4、安装道床钢筋网道床钢筋网采取在洞外下料加工，洞内绑扎焊接的作业方式。钢筋在铺轨基地捆绑成束吊入洞内，布设时由铺轨门吊吊运至铺设地段进行布设、绑扎固定。按照杂散电流专业的要求，纵向钢筋兼作杂散电流的排流筋，做好钢筋的焊接施工，确保其具有良好的电气连接。每处道床伸缩缝两侧共引出8mm×50的镀锌扁钢连接端子4个，引出长度150mm，扁钢上

打Φ12孔。 5、轨排组装及吊运首先进行配轨计算，按照调线调坡后的铺轨综合图以及设计文件、报经建设单位批准的无缝线路施工设计方案，编制配轨计划表。直线段铺设长度根据各坡段分段计算，按钢轨长度和预留轨缝连续计算，同时确定曲线始终点前（或）后的钢轨接头位置。曲线段铺设长度以外股长度为依据，将线路中心线长度换算成外轨长度，配轨时按外股钢轨长度和预留轨缝连续计算，按规范规定在曲线内股适当位置配置缩短轨，并将曲线段每个接头计划相错量及曲线始终点距钢轨接头的距离在表中标出。根据施工要求配好的钢轨在各车站盾构井处利用现场汽车吊将钢轨散料调至盾构井下的站台上。组装轨排时，短轨枕按设计数量等距悬挂，前后两块间距允许偏差为±10mm。过渡段短轨枕间距按设计要求布置。短轨枕位置先用白油漆标于轨腰内侧，曲线段标于外轨轨腰内侧。短轨枕应与钢轨中轴线垂直，内外对齐，并根据不同地段组装不同型号扣件。应根据铺设顺序现场组装轨排，轨排组装在该区间车站站台组装完成。先将扣件固定在钢轨上，再紧固螺旋道钉，联结短轨枕，然后利用齿条起道机将轨排起到一定的高度安装轨支撑架和轨距拉杆、精调轨距，形成25m轨排。吊运轨枕严禁碰撞，严重缺角、开裂的轨枕禁止使用、严禁组装过程中用重锤敲击扣件和轨枕。同一轨排宜选用长度公差相同的钢轨配对，相差量不得大于3mm。螺旋道钉套上弹簧垫圈后，涂上黄油，再拧到尼龙套管内；铁垫板翘曲超标者禁止使用；

项目建设全过程管理流程图

学校项目建设全过程管理流程学校项目建设全过程分四个阶段;筹划阶段、前期准备阶段、工程实施阶段、竣工验收交付使用阶段（运营阶段） 1、学校项目建设筹划阶段 1、项目建设管理体系建立（1）公司设立项目建设管理机构（含设计、施工等单位），明确各自职责。（2）与区政府、学校沟通，成立项目领导协调管理机构，明确各单位分工。（如前期手续办理、建设工程监管、对内对外各单位关系协调等）（3）提前筹划，做好资源整合。在这个阶段时，罗列出各个目标节点，整合资源，各参建单位做好分工。 2、地块现状信息收集（1）现状图：落实项目具体位置及周边情况；（2）规划设计条件：落实城市总规、控规、修规，了解限制性设计条件；（3）现场踏勘：地块现状、管线配套及接口位置、交通道路及地下埋藏物调查；（4）宗地产权调查：了解宗地产权归属情况；

（5）信息整理、分析及建议；（6）上报建设领导小组讨论，明确土地产权、建设主体单位。注：1、土地产权及建设主体单位涉及发改委立项、规划报批、设计文件、施工资料编制及土地产权是否需要过户等（3P合同第6.2条及6.3条）。 3、设计方案编制阶段（1）征询各单位意见，编制方案设计任务书并明确交房标准（依据《设计深度编制规定》及《乌市规划技术管理规定》，其中含平、立、剖、总平及彩色立面实景效果图两种方案）；（如有地下室，专项资质人防设计院需提前介入）（2）设计方案选择及优化（含投资估算）；（3）造价评价及财务评价；（4）建设领导小组批准后，项目进入建设前期准备阶段。二、学校项目建设前期准备（证照办理）阶段依据乌政办[2017]273 号文关于乌鲁木齐市重点项目行政审批流程优化实施方案的通知注：截止12月4日代（领）办窗口已设立，但办理程序还在讨论中，目前前期证照办理还在益民大厦建设工程政务中心各相应窗口进件。 1、发改委立项批复（已取得）注：因原批复的建设主体为天山区建设局及沙区房屋征收与补偿管理办公室，是否需要办理变更名称。（1）项目建议书及可行性研究报告合并审批

建设项目管理流程图模板

建设项目管理流程图

学校建设项目管理流程图建设项目的工作流程如下：建设项目划分为项目立项、工程设计与概预算、工程招标、工程建设与竣工决算五个主要环节，其业务流程图如下分别如下：建设项目立项流程节点说明： ?A1：建设单位提出项目申报需求，编制项目建议书； ?B1：决策机构对项目建议书进行审批；

?D1：政府发改部门对项目立项申请进行审批； ?A2：建设单位编制项目可行性研究报告； ?B2：决策机构对项目可行性报告进行审批； ?D2：政府发改部门对项目可行性研究报告进行审批； ?A3:项目可行性研究报告批复后，建设单位应到国土部门办理征地许可（如涉及征占用林地，需到林业或园林绿化部门办理征占林地许可）、到规划部门办理建设用地规划许可、到建设部门办理房屋征收许可和征收结案证明，之后到国土部门办理划拨用地许可和国有土地使用者等手续。

建设项目设计和概预算环节流程节点说明： ?A1：建设单位组成勘探、设计单位招标； ?D1：招标代理机构组织招标； ?C1：中标设计单位进行项目设计； ?A2：建设单位组织编制项目概预算； ?B2：决策机构对项目初步设计和投资概预算进行审批；?D2：政府发改部门对项目初步设计和投资概预算进行审批；

?A2：项目初步设计方案和投资概预算批复后，建设单位应当人防部门办理人防工程初步设计审核，到规划部门办理建设工程规划许可证。建设项目招标子流程节点说明： ?A1：建设单位基建部门组织招标文件，制定标底； ?B1：决策机构对招标文件和标底进行审批； ?E1：招标代理机构受委托发布招标公告或邀请函； ?A2：建设单位公布标底；
