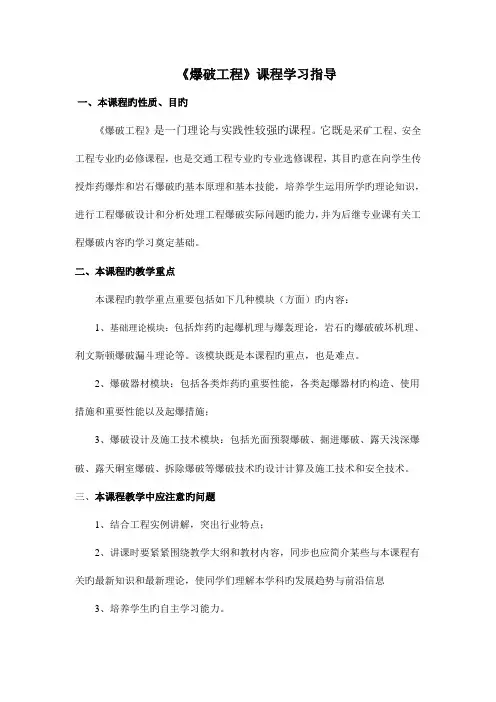

爆破工程课程学习指导讲解
《爆破工程》课程学习指导一、本课程的性质、目的
是一门理论与实践性较强的课程。它既是采矿工程、《爆破工程》安全工
程专业的必修课程，也是交通工程专业的专业选修课程，其目的旨在向学生传授炸药爆炸和岩石爆破的基本原理和基本技能，培养学生运用所学的理论知识，进行工程爆破设计和分析解决工程爆破实际问题的能力，并为后继专业课有关工程爆破内容的学习奠定基础。
二、本课程的教学重点
本课程的教学重点主要包括以下几个模块（方面）的内容：
1、包括炸药的起爆机理与爆轰理论，岩石的爆破破坏机理、基础理论模块：利文斯顿爆破漏斗理论等。该模块既是本课程的重点，也是难点。
2、爆破器材模块：包括各类炸药的主要性能，各类起爆器材的结构、使用方法和主要性能以及起爆方法；
3、爆破设计及施工技术模块：包括光面预裂爆破、掘进爆破、露天浅深爆破、露天硐室爆破、拆除爆破等爆破技术的设计计算及施工技术和安全技术。
三、本课程教学中应注意的问题
1、结合工程实例讲解，突出行业特点；
2、讲课时要紧扣教学大纲和教材内容，同时也应介绍一些与本课程有关的最新知识和最新理论，使同学们了解本学科的发展趋势与前沿信息
3、培养学生的自主学习能力。
四、本课程的教学目的
通过本课程的学习，学生应该达到如下要求
1、能准确地使用专业术语，理解炸药爆炸的基本概念以及起爆和传爆的基本原理；
2、熟悉爆破器材的结构和性能，掌握火雷管起爆法、电雷管起爆法、导爆索起爆法、导爆管起爆法及其爆破网路的施工技术；
3、掌握地下光面预裂爆破、掘进爆破、露天浅深爆破、露天硐室爆破以及拆除爆破等爆破技术；
4、掌握爆破安全技术；
5、了解和爆破有关的岩石性质，理解岩石爆破的物理过程和基本原理；
6、了解当前爆破的先进技术和发展方向。
1
五、本课程采用的教学方法
本课程理论教学采用课堂讲授（多媒体+板书）方法，并安排课堂讨论。
六、课程教学资料
教材：
爆破工程戴俊主编，机械工业出版社, 2005,2
参考书：
1、爆破工程东兆星邵鹏主编, 中国建筑工业出版社, 2005,1
2、爆破工程管伯伦主编, 冶金工业出版社, 1992.2
3、爆轰物理学张宝坪主编, 化学工业出版社, 1997.8
4、爆炸基本理论张守中主编，国防工业出版社，1988
七、成绩评定
1、本课程采用结构评分，即平时作业和考勤占本课程考核总成绩的30%，期末考试占70%；
2、根据《西南科技大学学分制学籍管理暂行办法》（西南科大发[2001]207号）第十二条规定：有下列情形之一者，取消考核资格，必须重修。(1)、学生(免修生除外)在一学期内，无论何种原因，累计缺课达教学时数的三分之一者；或任课教师随机抽查缺课6次以上者；(2)、有实验、作业等环节的课程，学生未按时完成实验、实验报告及作业等环节。抄袭他人实验报告、作业的，当事人双方的实验报告、作业均按作弊处理，根据学生的认错态度和补做情况，可以考虑是否给予取消考核资格。
3、本课程期末考试为闭巻，必须掌握的内容占60%，熟悉、理解的内容占30%，一般了解的内容占10%。。
八、先修课程要求
本课程先修课程：。大学物理、工程力学、地质学九、课程内容课时安排
课程内容包括：绪论、炸药及其爆炸的基本知识、爆破器材与起爆方法、岩石爆破原理与方法、周边爆破技术、掘进爆破、露天爆破技术（采矿、交通工程专业不做要求）、拆除爆破、爆破安全技术等九章。
第0章绪论1学时
本章教学内容：
2
爆破工程的学科内容与教学要求，爆破技术的发展及其作用，爆破方法和爆破技术分类。
本章内容重点：爆破技术的发展；爆破方法和爆破技术分类
复习题
1、简述爆破技术的使用领域。
2、爆破方法按药包形状和装药方式的不同可以分为哪几类？
第1章炸药及其爆炸的基本知识7学时
本章教学内容：爆炸现象，炸药爆炸的基本条件，炸药的氧平衡，炸药的爆炸反应方程式，爆炸产物，爆炸反应的热化学参数，弱扰动的传播与声波，波传播的基本方程，压缩波与稀疏波，冲击波，炸药的爆轰及其参数计算，炸药的感度，炸药的起爆机理，炸药的动、静作用，炸药的猛度，炸药的做功能力，炸药爆炸的聚能效应。
本章内容重点：
1、炸药反应形式及其转化条件；
2、氧平衡计算、民用炸药配制、炸药爆炸反应方程的建立；
3、炸药爆轰稳定传播的条件；
4、爆轰参数的计算；
5、炸药的起爆机理；
6、爆破的动静作用。
本章内容难点：
1、炸药爆炸反应方程的建立；
2、冲击波的波速线及冲击绝热线；
3、爆轰波的Z-N-D模型；
4、C-J条件式。
对学生的要求：
1、理解炸药、爆炸、爆轰、炸药氧平衡等基本概念；
2、理解炸药反应形式及其转化条件；
3、能进行氧平衡计算、工业炸药配制、建立炸药爆炸反应方程式；
4、能进行简单的炸药轰参数的计算。
思考题：
3
1-1~1-12
#岩石炸药的氧平衡。2 、NHClO和、附加题：请计算NHNONaNO44433练习题：1-3，1-4，1-6，1-12，附加题。
第2章爆破器材与起爆方法4学时
本章教学内容：炸药的概念，炸药分类，起爆器材，导火索起爆法，导爆索起爆法，导爆管起爆法，电力起爆法。
本章内容重点：
1、对工业炸药要求和分类；
2、硝酸铵的性质；
3、铵梯炸药、铵油炸药、乳化炸药的组成，各成分的作用及主要性能；
4、各类起爆器材的结构、使用方法和主要性能；
5、电雷管参数；
本章内容难点：
各类起爆系统的网路设计、联接方法，拒爆原因分析，电爆网路计算
对学生的要求：
1、了解对工业炸药的基本要求
2、理解含水炸药防水的基本原理；
3、掌握硝酸铵的性质；
4、掌握铵梯、铵油等炸药各成分的作用、炸药的性能特点和使用条件
5、掌握浆状、乳化等含水炸药各成分的作用、炸药的性能特点和使用条件；
6、理解各类雷管的结构、使用方法和主要性能；
7、掌握非电起爆系统的网路设计、联接方法，能进行拒爆原因分析
思考题：
2-1~1-3，2-5~2-8，。
附加：1、简述串联成组电雷管的准爆条件。
2、试图示并串联的电爆网路连接型式及其网路的计算方法。练习题：
2-2，2-3，附加题1、2。
4
第3章岩石爆破原理与方法8学时
本章教学内容：岩石的物理力学性质；岩石中的爆炸应力波，岩石爆破破碎原理；爆破漏斗；利文斯顿爆破漏斗理论，装药结构；起爆破方法；炮孔的堵塞，毫秒爆破；影响炸药爆破效果的因素。
本章内容重点：
1、岩石爆破破碎基本原理；
2、爆破漏斗，利文斯顿爆破漏斗理论；
3、影响爆破作用的各种因素；
4、爆破作用指数；
5、装药结构。
本章内容难点：
1、岩石爆破破碎基本原理；
2、利文斯顿爆破漏斗理论；
3、毫秒爆破的破岩机理。
对学生的要求：
1、掌握爆破漏斗和爆破作用类型；
2、理解利文斯顿爆破漏斗基本理论；
3、掌握微差爆破技术；
4、理解影响爆破作用的各种因素。
思考题：
3-1~3-15；
附加：简述脆性介质爆破破坏的反射拉应力波和爆炸气体的共同作用理论。
练习题：
3-4，3-6，3-12，3-14；附加题。
第4章周边爆破技术4学时
本章教学内容：周边爆破方法及其分类，光面爆破的发展，周边爆破理论现状与内容，光面、预裂爆破的优点与效果评价，光面、预裂爆破原理，光面、预裂爆破参数的确定。
本章内容重点：
5
1、光面、预裂爆破原理；
2、光面、预裂爆破参数的确定；
本章内容难点：
光面、预裂爆破原理。
对学生的要求：
1、理解光面爆破和预裂爆破原理；
2、掌握光面爆破和预裂爆破设计方法；
3、了解光面爆破和预裂爆破的质量评价。
思考题：
4-1~4-8；
练习题：
4-2，4-6。
第5章地下工程掘进爆破4学时
本章教学内容：概述，隧道掘进施工方法，掏槽爆破，掘进工作面爆破参数设计。本章内容重点：
1、隧道掘进施工方法；
2、掏槽方式；
3、掘进爆破参数的设计；
本章内容难点：
掘进爆破参数的设计。
对学生的要求：
1、掌握掘进爆破中的掏槽方式；
2、了解掏槽孔装药量的计算；
3、掌握掘进工作面爆破参数设计。
思考题：
5-1~5-6；
练习题：
5-3，5-5。
6
第6章露天爆破技术4学时
本章教学内容：地形、地质条件对爆破的影响，露天浅孔爆破，露天深孔爆破；硐室爆破分类及其适用条件，药包布置的原则和方法，硐室爆破参数设计。
本章内容重点：
1、地形、地质条件对爆破的影响；
2、露天浅、深孔爆破参数的确定；
3、硐室爆破参数的计算药包布置的原则和方法；
本章内容难点：
硐室爆破药包布置的方法。
对学生的要求：
1、了解硐室爆破的分类；
2、掌握露天浅、深孔爆破参数的设计；
3、掌握药包布置的方法，硐室爆破参数设计。
思考题：
6-1~6-4；
练习题：
5-3，5-5。
第7章拆除爆破4学时
本章教学内容：设计原理，药量计算，高耸构筑物爆破拆除，楼房拆除爆破，水压爆破。
本章内容重点：
1、拆除爆破设计原理，拆除爆破药量计算；
2、高耸构筑物爆破切口的设计；
3、楼房爆破拆除倒塌的条件；
4、水压爆破的原理；
本章内容难点：
楼房和高耸构筑物切口大参数的设计，水压爆破药量公式的计算。
对学生的要求：
1、了解拆除爆破的特点；
2、掌握拆除爆破的设计原理；
7
3、了解楼房和高耸构筑物爆破拆除的方案；
4、掌握楼房和高耸构筑物的切口设计；
5、掌握水压爆破的药量计算方法。
思考题：
7-1~7-7。
练习题：
7-3，7-6，7-7。
第8章爆破安全技术2学时
本章教学内容：爆破地震、爆炸冲击波和爆破飞石的危害及其防护，爆破器材的安全管理。
本章内容重点：
1、爆破地震安全距离的估算；
2、爆破飞石安全距离的估算；
3、爆破地震、爆炸冲击波和爆破飞石的防护措施；
本章内容难点：
爆破地震和爆破飞石安全距离的估算；
对学生的要求：
1、了解爆炸冲击波的破坏作用及其防护措施；
2、了解爆破器材的储存、保管、运输和销毁；
3、掌握爆破地震和爆破飞石安全距离的估算；
4、掌握爆破地震、爆炸冲击波和爆破飞石的防护措施；
思考题：
9-1~9-4，9-8。
练习题：
9-2，9-3。
8
凿岩爆破工程课程设计讲义
题目一：露天台阶深孔爆破设计 某石灰石矿山采区离民宅最近距离约300m。该矿山采用露天深孔开采方式，穿孔用KQGS-150潜孔钻机穿孔，钻孔直径均为165mm，深孔爆破，台阶高度为15m，爆破采用塑料导爆管毫秒雷管分段起爆，主要采用硝铵炸药爆破。随着水泥产销量的不断增加，石灰石需求量为年产480万吨(矿石200万立方米)。因此，为减小爆破振动，保证居民的生活稳定，同时，又不要影响采矿强度和矿山中长期生产计划。
设计内容1、工程概况 2、爆破参数的确定 3、装药量计算 4、露天爆破台阶工作面的炮孔布置 5、装药、填塞和起爆网路设计 6、爆破安全评估 7、采取的安全防护措施。
1.工程概况 矿山采区离民宅最近距离约300m 。该矿山采用露天深孔开采方式，穿孔用KQGS-150潜孔钻机穿孔，钻孔直径均为165mm ，深孔爆破，台阶高度为15m ，爆破采用塑料导爆管毫秒雷管分段起爆，主要采用硝铵炸药爆破。随着水泥产销量的不断增加，石灰石需求量为年产480万吨(矿石200万立方米)。因此，为减小爆破振动，保证居民的生活稳定，同时，又不要影响采矿强度和矿山中长期生产计划。 平均分80次开挖，单次开挖爆破工程量25000m 3，自采场水平挖进约75m ×22m 。 2.爆破参数的确定与装药量计算。 根据爆区台阶高度、钻孔直径和岩石性质(石灰石f 8~10)，选择爆破参数 ⑴台阶高度H=15m ⑵钻孔直径d=165mm ⑶单耗q=0.4kg/m 3； ⑷装药度e ρ=0.75t/; ⑸孔深装药T=0.7； ⑹超深h=15d=12x0.165=1.98m 取h=2m ； 钻孔邻近密集系数m=1.2。 ⑺孔深L=h+H=2+15=17m ⑻底盘抵抗线d W =d mq T e 85.7ρ=5.5m d ——孔径，dm ；
