万用电表使用方法

万用电表使用方法

2010-11-19 09:44

万用电表，简称万用表。是一种多功能、多量程、便于携带的电子仪表。它可以用来测量直流电流、电压,交流电流、电压,电阻,音频电平和晶体管直流放大倍数等物理量。万用表由表头、测量线路、转换开关以及测试表笔等组成。

万用表可以分为模拟式和数字式万用表。

模拟式万用表是由磁电式测量机构作为核心，用指针来显示被测量数值；

数字式万用表是由数字电压表作为核心，配以不同转换器，用液晶显示器显示被测量数值。

万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。当微小电流通过表头，就会有电流指示。但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。下面分别介绍。

·测直流电流原理。

如图1a所示，在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。改变分流电阻的阻值，就能改变电流测量范围。

·测直流电压原理。

如图1b所示，在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。改变倍增电阻的阻值，就能改变电压的测量范围。

·测交流电压原理。

如图1c所示，因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。扩展交流电压量程的方法与直流电压量程相似。

·测电阻原理。

如图1d所示，在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。改变分流电阻的阻值，就能改变电阻的量程。

万用表（以105型为例）的表盘如右图所示。通过转换开关的旋钮来改变测量项目和测量量程。机械调零旋钮用来保持指针在静止处在左零位。“Ω”调零旋钮是用来测量电阻时使指针对准右零位，以保证测量数值准确。

万用表的测量范围如下：

·直流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V。

·交流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V

·直流电流：分3档—0-3mA；0-30mA；0-300mA。

·电阻：分5档—R*1；R*10；R*100；R*1K；R*10K

测量电阻：--先将表棒搭在一起短路，使指针向右偏转转，随即调整“Ω”调零旋钮，使指针恰好指到0。然后将两根表棒分别接触被测电阻（或电路）两端，读出指针在欧姆刻度线（第一条线）上的读数，再乘以该档标的数字，就是所测电阻的阻值。例如用R*100挡测量电阻，指针指在80，则所测得的电阻值为80*100=8K。由于“Ω”刻度线左部读数较密，难于看准，所以测量时应选择适当的欧姆档。使指针在刻度线的中部或右部，这样读数比较清楚准确。每次换档，都应重新将两根表棒短接，重新调整指针到零位，才能测准。

测量直流电压：--首先估计一下被测电压的大小，然后将转换开关拨至适当的V量程，将正表棒接被测电压“+”端，负表棒接被测量电压“-”端。然后根据该挡量程数字与标直流符号“DC-”刻度线（第二条线）上的指针所指数字，来读出被测电压的大小。如用V300伏档测量，可以直接读0-300的指示数值。如用V30伏档测量，只须将刻度线上300这个数字去掉一个“0”，看成是30，再依次把200、100等数字看成是20、10既可直接读出指针指示数值。例如用V6伏档测量直流电压，指针指在15，则所测得电压为1.5伏。

测量直流电流：--先估计一下被测电流的大小，然后将转换开关拨至合适的mA量程，再把万用表串接在电路中，如图所示。同时观察标有直流符号“DC”的刻度线，如电流量程选在3mA档，这时，应把表面刻度线上300的数字，去掉两个“0”，看成3，又依次把200、100看成是2、1，这样就可以读出被测电流数值。例如用直流3mA档测量直流电流，指针在100，则电流为1mA。

测量交流电压：--测交流电压的方法与测量直流电压相似，所不同的是因交流电没有正、负之分，所以测量交流时，表棒也就不需分正、负。读数方法与上述的测量直流电压的读法一样，只是数字应看标有交流符号“AC”的刻度线上的指针位置。

万用表是比较精密的仪器，如果使用不当，不仅造成测量不准确且极易损坏。但是，只要我们掌握万用表的使用方法和注意事项，谨慎从事，那么万用表就能经久耐用。使用万用表是应注意如下事项：

·测量电流与电压不能旋错档位。如果误将电阻档或电流档去测电压，就极易烧坏电表。万用表不用时，最好将档位旋至交流电压最高档，避免因使用不当而损坏。

·测量直流电压和直流电流时，注意“+”“-”极性，不要接错。如发现指针开反转，既应立即调换表棒，以免损坏指针及表头。

·如果不知道被测电压或电流的大小，应先用最高档，而后再选用合适的档位来测试，以免表针偏转过度而损坏表头。所选用的档位愈靠近被测值，测量的数值就愈准确。

·测量电阻时，不要用手触及元件的裸体的两端（或两支表棒的金属部分），以免人体电阻与被测电阻并联，使测量结果不准确。

·测量电阻时，如将两支表棒短接，调“零欧姆”旋钮至最大，指针仍然达不到0点，这种现象通常是由于表内电池电压不足造成的，应换上新电池方能准确测量。

·万用表不用时，不要旋在电阻档，因为内有电池，如不小心易使两根表棒相碰短路，不仅耗费电池，严重时甚至会损坏表头。

万用电表的使用方法

万用表是用来测量交直流电压、电阻、直流电流等的仪表。是电工和无线电制作的必备工具。

初看起来万用表很复杂，实际上它是由电流表(俗称表头)、刻度盘、量程选择开关、表笔等组成。使用时如果把量程选择开关指向直流电流范围时，电流表M

并接一些分流电阻来实现扩大量程之目的，使它成为一个具有几个大小不同量程的电流表。测量结果要看刻度盘上直流电流刻度来读数。通常刻度盘上第二行为电流刻度。同样，如果量程选择开关指向直流电压范围时，表头串接另外一些电阻(用串联电阻分压的原理，使它成为一个多程量的电压表)。读数要看刻度盘上直流电压刻度。大多数的万用表电压和电流合用一刻度。如果在测量直流电压的电路中接入一个整流器，便可测交流电压了。测电阻的原理与测直流电压相仿，只是测试时还须加一组电池。选择开关指向电阻范围时，刻度盘上找第一行电阻专用刻度读数即可。

万用表的型号很多，但其基本使用方法是相同的。现以MF30型万用表为例，介绍它的使用方法。使用前的准备第一，使用万用表之前，必须熟悉量程选择开关的作用。明确要测什么?怎样去测?然后将量程选择开关拨在需要测试档的位置。切不可弄错档位。例如：测量电压时误将选择开关拨在电流或电阻档时，容易把

表头烧坏。第二，使用前观察一下表针是否指在零位。如果不指零位，可用螺丝刀调节表头上机械调零螺丝，使表针回零(一般不必每次都调)。红表笔要插入正极插口，黑表笔要插入负极插口。

电压的测量将量程选择开关的尖头对准标有V的五档范围内。若是测交流电压则应指向V处。依此类推，如果要改测电阻，开关应指向Ω档范围。测电流应指向mA或UA。测量电压时，要把电表表笔并接在被测电路上。根据被测电路的大约数值，选择一个合适的量程位置。干电池每节最大值为1．5V，所以可放在5V 量程档。这时在面板上表针满刻度读数的500应作5来读数。即缩小100倍。如果表针指在300刻度处，则读为3V。注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值，读表时只要据此折算，即可读出实值。除了电阻档外，量程开关所有档均按此方法读测量结果。在实际测量中，遇到不能确定被测电压的大约数值时，可以把开关先拨到最大量程档，再逐档减小量程到合适的位置。测量直流电压时应注意正、负极性，若表笔接反了，表针会反打。如果不知遭电路正负极性，可以把万田表量程放在最大档，在被测电路上很快试一下，看笔针怎么偏转，就可以判断出正、负极性，

测220V交流电。把量程开关拨到交流500V档。这时满刻度为500V，读数按照刻度1:1来读。将两表笔插入供电插座内，表针所指刻度处即为测得的电压值。测量交流电压时，表笔没有正负之分。

指针表和数字表的选用：

1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。

2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。数字表则常用一块6V或9V的电池。在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。

3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。

4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。不是绝对的，可根据情况选用指针表和数字表。

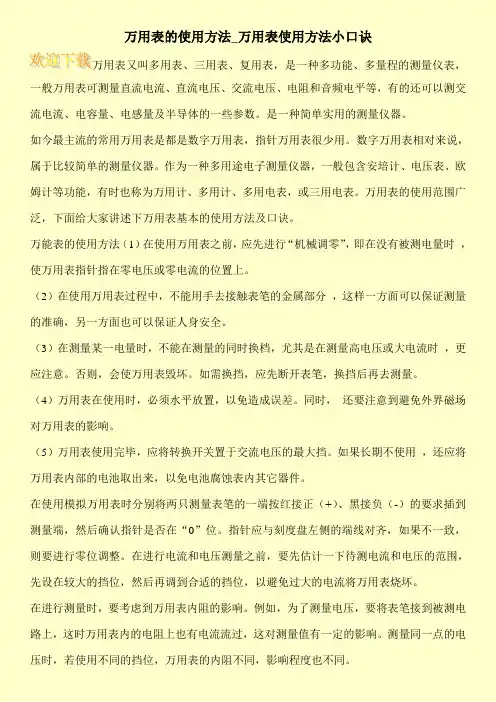

万用表的使用的注意事项

（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。

（2）在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时

，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。

（4）万用表在使用时，必须水平放置，以免造成误差。同时，还要注意到避免外界磁场对万用表的影响。

（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

目前的万用表分为指针式和数字式，它们各有方便之处，很难说谁好谁坏，最好是能够备有指针和数字式的各一个。业余电子制作有一个指针式的MF30型万用表也就可以了，这可是一种经典型号。还有元老级的MF500型万用表，廉价的MF50万用表，一般都可以在电讯商店买到。

万用表的三个基本功能是测量电阻、电压、电流，所以老前辈们叫它三用表。现在的万用表添加了好多新功能，尤其是数字式万用表，如测量电容值，三极管放大倍数，二极管压降等，更有一种会说话的数字万用表，能把测量结果用语言播报出来。数字式万用表也有许多经典型号，如DT830C， DT890D等，后面的后缀表示功能上的区别，其中DT830C已经买到了三十多元一个，够便宜的。

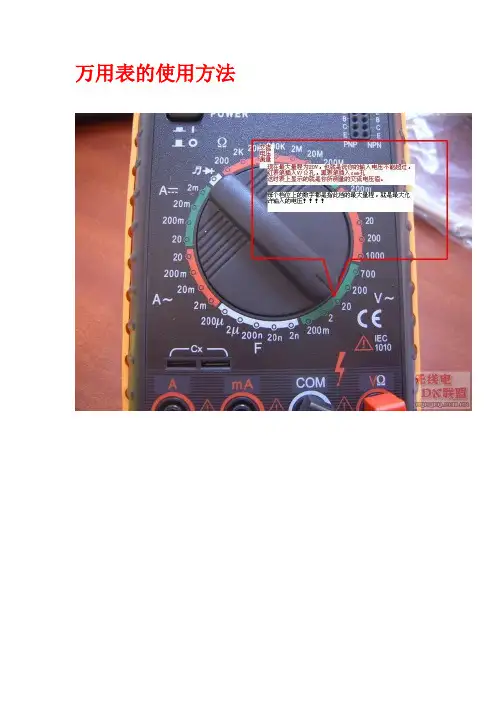

万用表最大的特点是有一个量程转换开关，各中功能就是*这个开关来切换的。基本上，用A-来表示测直流电流，一般毫安档和安培档各又分几档。V-表示测直流电压，高级点的万用表有毫伏档，电压档也分几档。V~是用来测交流电压的。A~测交流电流。Ω欧姆档测电阻，对于指针式万用表，每换一次电阻档还要做一次调零。调零就是把万用表的红表笔和黑表笔搭在一起，然后转动调零钮，使指针指向零的位置。hFE是测量三极管的电流放大系数的，只要把三极管的三个管脚插入万用表面板上对应的孔中，就能测出hFE值。注意PNP、NPN是不同的。以下以MF30型万用表为例，说明万用表的读数。第一条刻度线是电阻值指示，最左端是无穷大，右端为零，当中刻度不均匀。电阻档有R×1、R×10、R×100、R×1K、R×10K各档，分别说明刻度的指示再要乘上的倍数，才得到实际的电阻值（单位为欧姆）。

例如用R×100档测一电阻，指针指示为“10”，那么它的电阻值为

10×100=1000，即1K。第二条刻度线是500V档和500mA档共用，需要注意的是电压档、电流档的指示原理不同于电阻档，例如5V档表示该档只能测量5V以下的电压，500mA档只能测量500mA以下的电流，若是超过量程，就会损坏万用表。

怎样用万用电表测量电阻

张宪魁

如果有一只电阻，它的标记已经不清楚了，你能否很快测出它的阻值呢？当然我们可以用课本上讲过的伏安法测定，但那需要用伏特计、安培计、电池、导线等，先测出电压U与电流I，然后再计算出电阻，很麻烦。如果用万用电表，只要把它的两只表笔接触电阻的两端，即可直接读出电阻的值，很简便。

万用电表的外形如图3－5，它可以测电流、电阻、电压。上半部是表头，表盘上有电阻、电流、电压的刻度。下半部是选择开关，四周刻着各种测量项目。由于它用途较多，人们才给它起了一个美名叫万用电表。利用它测电阻可按以下几步进行。

一、选用欧姆挡

万用电表不论是测电流还是测电压和电阻，都是共用一块电流表头。当需要测量电阻时，首先把选择开关旋转到欧姆挡范围内，一般有×1，×10，×100，×1000几个挡位。

二、消除零误差

测量之前若表针不指在零位，就会使读数含有零误差。利用万用电表测电阻要调整两个零位。

1．调整机械零位

万用电表有两只表笔，一只红表笔，一只黑表笔，红表笔插入标有“＋”号的插孔中，黑表笔插入标有“－”号的插孔中。调整机械零位时，首先让两表笔断开，若表针不停在表盘左端的零位置，则应用螺丝刀旋动表盘下面的定位螺丝O，通过表内螺旋弹簧把指针调到机械零位。

2．调整阻值零位

把两只表笔接触，即短路，相当两只表笔之间的电阻为零，此时表针应停在表盘右端“0Ω”阻值处，这时电流最大。但是由于电池已经使用过，使得表笔短路时，指针一般不在电阻值的零位处，这时可旋动调零旋钮Q，使指针指在零欧姆处。

三、选择倍率

利用万用电表测电阻，为了便于准确地读数，要尽可能使表针指在表盘中间部位，所以需要恰当地选择倍率挡。例如，在测R1＝50Ω的电阻时，应选“×1”挡，使表针在表盘中部附近偏转。如果选用“×10”挡，则表盘读数扩大10倍，这将使表针偏到表盘靠右的部位，读数就难以准确。一般情况下，可以这样选择合适的倍率，将待测电阻尼R X值的数量级除以10，所得的商就是应选的倍率。例如测R X＝510kΩ的电阻，R X的数量级是100k，（R X＝5．1×100k），所以宜选“×10k”的倍率。如果万用电表无×10k倍率挡，则可选最接近的挡。

如果事先不知道电阻的阻值，可以试探着选择倍率挡，什么时候使表针能指在表盘的中部附近，此时的倍率挡就是比较合适的。
