等电位铜接地网施工原则精编版
等电位铜接地网施工原
则
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
继电保护等电位接地网设计施工原则
1 总的要求
根据“国家电网公司十八项电网重大反事故措施（试行）继电保护专业重点实施要求”制定华北电网继电保护等电位接地网敷设原则。
在新建、改建工程中严格按照本原则执行，敷设等电位接地网。
对已经运行未敷设等电位接地网变电站，应逐步加以改造、实施。
本原则由华北电网有限公司调度通信中心解释。
2 敷设等电位接地网原则

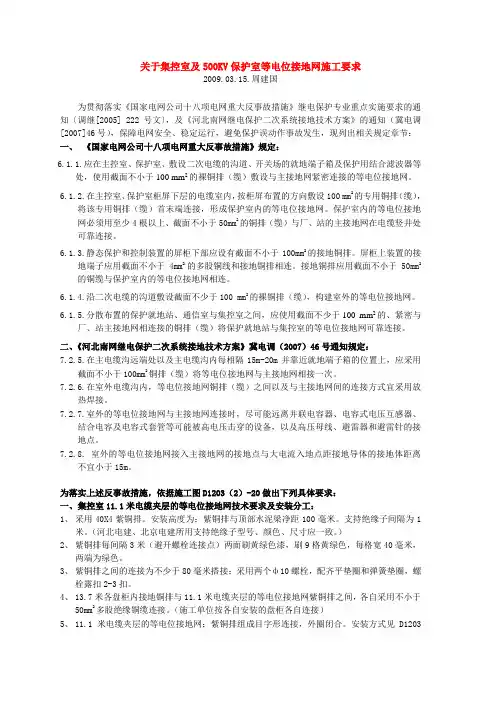

华北电网装有微机型继电保护及安全自动装置的110kV及以上变电站或发电厂均应敷设等电位接地网（可参见附图2-1站区等电位接地网示意图）。
应在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处，使用截面不小于100 mm2的裸铜排（缆）敷设与主接地网紧密连接的等电位接地网。
分散布置的保护就地站、通信室与集控室之间，应使用截面不少于100 mm2的、紧密与厂、站主接地网相连接的铜排（缆）将保护就地站与集控室的等电位接地网可靠连接。
等电位接地网宜采用铜排方式。
对主接地网采用铜地网的变电站，亦应按照上述原则敷设等电位接地网。
3 等电位接地网安装方式
屏柜内接地铜排应用截面不小于50mm2的铜缆与保护室内的等电位接地网相连。
在干扰水平较高的场所，或是为取得必要的抗干扰效果，宜在敷设等电位接地网的基础上使用金属电缆托盘（架），并将各段电缆托盘（架）与等电位接地网紧密连接，并将不同用途的电缆分类、分层敷设在金属电缆托盘（架）中。
