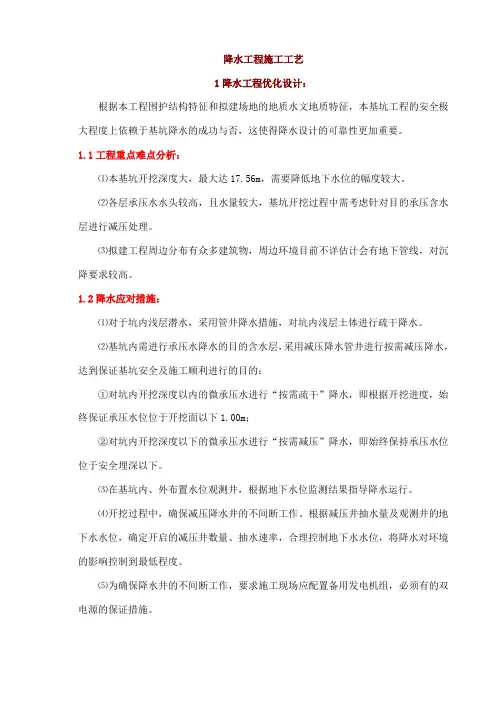

降水施工工艺流程

井点降水工艺流程图

降水井及降水施工

⑴、测量放线定位：根据降水井平面布置图，测量定出每个管井准确位置，钻机按井点位置就位。

⑵、钻孔：采用2台QJ150型旋转钻机成孔。成孔垂直偏差控制在1%内，孔深比设计井深深0.5m，井底回填粒径为3~15mm的碎石过滤层，厚0.5m。

⑶、下设井管：井管采用钢筋笼制作，用12φ16钢筋作主筋，外设φ8＠150箍筋，内设φ14＠500加强箍，主筋与箍筋、加强箍之间点焊连接形成骨架，外包孔眼0.5×0.5mm 尼龙网和1×1mm铁丝网，笼底用Φ16交叉筋封闭并外包滤网，钢筋笼内径为Φ400mm。用起重机吊装就位（分节吊装时，在孔口焊接），钢筋笼就位应力求垂直、居中。

⑷、填砾料：井管放入井内后，及时在井管与孔壁间填充粒径为3~8mm细砾石。滤料必须符合级配要求，杂质含量不大于30%。用铁锹下料，以防止分层不均匀和冲击井管。填滤料要一次连续完成，从底部填到井口下1m左右，上部采用粘土分层回填并夯压封口。

⑸、洗井：潜水泵洗井，直至抽出清水为止。洗井在下完井管、填好滤料、封口后8

小时内进行，避免时间过长，护壁泥皮逐渐老化，难以破坏，影响渗水效果。

⑹、下放水泵：采用JQB1.5-6型水泵，在安装前应对水泵本身各控制系统作全面细致的检查，如无问题，方可放入井内，用绳索将潜水泵吊入滤水层部位。潜水电动机、电缆及接头应设有绝缘措施。

降水控制措施

潜水泵在运行时应经常观测水位变化情况，检查电缆线是否与井壁相碰，以防磨损后水沿电缆渗入电动机。同时，还须定期检查电路的可靠性，以保证正常运转。

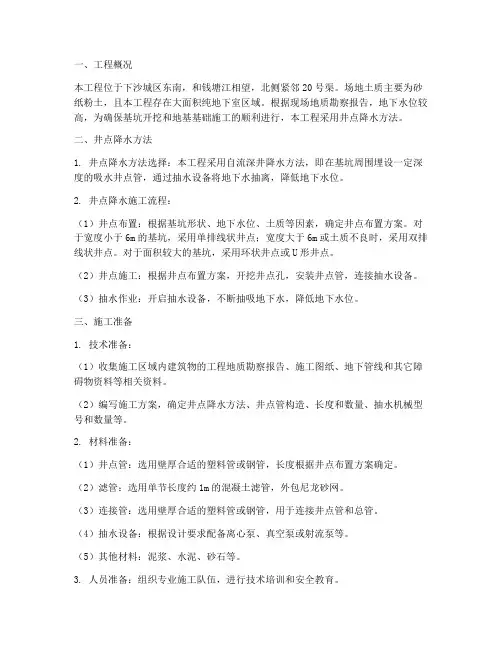

轻型井点降水施工工艺标准详解

轻型井点降水施工工艺标准 1 适用范围本标准适用于渗透系数为0.1~20m/d的砂土、粉土、含薄层粉砂的淤泥质（粉质）黏土等土层的基坑降水施工，适合降低水位深度为3～12米（单层降低水位3～6米，多层为6～12米）。轻型井点降水系在基坑外围埋设井点管深入含水层内，井点管的上端通过连接弯管与集水总管连接，集水总管再与真空泵和离心水泵相连，启动抽水设备，地下水便在真空泵吸力的作用下，经滤水管进入井点管和集水总管，排出空气后，由离心水泵的排水管排出，使地下水位降到基坑底以下。其优点是机具设备简单，使用灵活，装拆方便，降水效果好的特点。图1.1 轻型井点降水示意图 2 主要应用标准和规范 2.0.1《建筑与市政降水工程技术规范》JGJ∕T111-98 2.0.2《建筑基坑支护技术规范》JGJ120-2012 3 施工准备 3.1 技术准备

3.1.1熟悉施工图纸、平面布置图、工程勘察资料、地质条件等，着重了解地下水位、土层渗透系数；根据建构筑物基坑形式、开挖支护设计、降水深度、降水范围、降水时间、工程环境（施工季节、江河水位、四周地表水等等）影响等进行井点降水设计。 3.1.2根据地基基础平面形状、技术要求和降水地质条件，通过对轻型井点的设计，预测计算降水水位和水量，并提出降水工程的辅助措施和补救措施。 3.1.3对工程环境问题应专门设计，对附近建构筑物是否沉降进行分析，必要时做好沉降观测记录；编制降水施工组织程序、施工安排和安全生产的要求。 3.1.4开工前，编制好降水工程量表、工期进度计划表，组织好人员和设备材料等。并综合考虑安全文明施工和环境条件，合理布置泥浆池或泥浆坑，做好排污、防污措施。 3.1.5绘制井点平面布置图、降水设施结构图、降水水位预测曲线平面与剖面图，以备与降水日观测水位比较，并布置排水设施的数量、位置。 3.2 机具设备 3.2.1 根据降水与排水工程施工实际情况制定施工工艺, 并相应选用适宜的施工机具。进入施工现场的施工机具应进行验收,验收合格后方可使用。降水施工机具设备按不同的降水类型及适用条件选用。 3.2.2 成孔设备：主要有长螺旋钻机、卷扬机、冲水管、高压水泵、套管或高压水枪等。 3.2.3降水设备：主要机具设备有井点管、连接管、集水总管、抽水设备等。

施工工序流程图

施工流程图模板工程钢筋工程混凝土工土石方工程基础分部施工：主体分部施工：施工准备测量放线主体子分部：二次结构施工装饰分部：内外墙抹灰防水工程地面工程门窗工程内外涂料五金、玻璃安装竣工验收竣工清理成品保护水、调式、测试屋面工程开工熟悉图纸材料准备机具准备施工准备技术、劳力准备灯具安装洁具安装其他安装施工水电安装施工预留预埋安装（布管、排线）

开工准备：一、立项二、环评、安评三、委托设计院做平面方案四、规划、消防窗口总平面方案审批五、出蓝图六、建设用地规划许可证七、单体建筑物三个以上设计方案八、设计方案审批九、出施工图十、建设工程规划许可证十一、图纸审查十二、建筑工程消防施工图审核十三、建设工程招标十四、安全监督手续十五、质量监督手续十六、施工许可证十七、开工建设出让国有土地使用权设定登记 1）土地登记申请书 2）国有建设用地使用权出让合同及政府批复元件 3）建设用地规划许可证原件及复印件 4）建设用地使用权出让金及契税缴纳证明 5）营业执照及组织机构代码证原件及复印件 6）法定代表人及委托代理人身份证明原件及复印件 7）地籍测量的数据及图件建设用地规划许可证 1）建设用地规划许可证申报表 2）建设项目的有效计划批准文件 3）已经批准的建设项目选址意见书和项目用地规范图 4）规划设计条件及附图 5）划拨土地证明或土地出让、转让合同 6）已批准的总平面图建设工程规划许可证 1）建设工程规划许可证申请表 2）经办人身份证及复印件 3）计划批文 4）土地权属证明文件 5）施工图三套（含建设项目总施工图、建筑单体施工图、工程定位图及竖向设计、管线综合、绿化及做法施工图） 6）方线（测绘）资料

安装工艺流程

水电安装主要工序及技术要求一、施工准备： 1、安装项目经理、安装技术负责人、施工队长、技术员在工程开工之前应认真熟悉图纸，安装技术负责人负责施工方案的编制，项目经理、技术员参与施工方案的制定；根据施工方案确定的施工和技术交底的具体措施做好准备工作。 2、参看有关专业设备图和装饰施工图，核对各种管道的坐标、标高是否有交叉，合理布置管道、桥架排列，对于变更必须由甲方签订工程变更单后方可进行施工，否则应严格按图纸进行施工。二、预留、预埋： 1、由安装技术负责人组织安装项目经理、技术员、施工队长进行图纸内部会审，熟悉各专业的技术要求； 2、水电预埋与主体施工同时进行，由专人负责，配合土建施工确保预埋套管位置、型号、数量准确无误，安装牢固可靠，严禁事后凿墙打洞；穿线套管设备密切配合土建施工，梁柱、楼板中的管线与钢筋绑扎同步进行，墙内管线在砌筑时埋入，所有隐蔽工程均及时做好隐蔽工程记录，加强与其他专业工程等安全施工的配合协作，对土建做好技术交底，由土建配合预留。三、安装阶段：安装工程与土建内装饰穿插进行，设备安装尽量在土建抹灰前进行，以免影响装饰工程质量；本阶段施工过程中应充分做好劳动力、材料的准备工作，与土建施工做好工序穿插及配合，加强对土建成品

的保护，使整个施工过程有条不紊的进行。四、安装工序： 1、室内给水管安装安装准备预留预埋预制加工（支架制作安装）干管安装立管安装支管安装管道强度试压管道防腐、保温管道系统试压管通水管道冲洗、消毒。 2、排水管安装：埋地铺设管道宜分两段施工，第一段先做±0.00以下的室内部分至伸出外墙为止。待土建施工结束后，再铺设第二段，从外墙边接入检查井。楼层管道的安装按下列工序进行，○1按管道系统和卫生设备的设计位置，结合设备排水的尺寸与排水管道口施工要求，在墙、柱和楼地面上划出管道中心线，并确定排水管道预留管口的坐标，作出标记。○2检查各预留孔洞的位置和尺寸并加以顺通。○3按管道走向及管段的中心线标记，进行测量。管道距墙、柱尺寸应符合规范规定。○4选定合格的管材和管件，进行配管和断管。○5支承件和固定支架的形式应符合设计要求，安装应平整牢固。金属支承件应作防锈处理，安装间距应符合规范要求。○6按预留管口位置及管道中心线，依次安装管道和伸缩节，并连接各管口。安装一般应自下向上分层进行，先安装立管，后安装横管，连续施工。○7管道系统安装完毕后，应对管道外观质量和安装尺寸进行复核检查，无误后，再依次通水试验。

排水管道施工工艺流程图

排水管道施工工艺流程图施工方案审批监理工程师检查测量放线测量复核沟槽开挖平基混凝土浇筑混凝土强度检验下管、稳管管座混凝土浇筑混凝土强度检验抹带养护沟槽回填检测压实度

⑴测量放线由专业测量人员会同勘测单位进行测量控制及水准点的交桩手续，接桩后及时组织测量人员对水准点及导线点进行复测，并引测道路中心、雨污水管线中心，引测临时水准点。 ⑵沟槽开挖根据实际土质情况和开槽深度，采取坡度1：1沟槽放坡，具体施工时，再结合实际土质情况予以调整。以保证安全的工作面宽度和边坡坡度。 ⑶验槽首段土方挖至设计标高后，应及时通知设计、监理、建设单位共同验槽，验收合格后方可进行下道工序。其余各段沟槽，开挖至设计高程时，均应请监理验收并进行隐蔽工程签认。 ⑷管基施工开挖完成并报监理验槽合格后，重新放线定位，采用全站仪控制管道中心线；用水准仪直接架在沟底测量，每5米一个测站，控制高程，浇筑10cm厚C15混凝土垫层。 ⑸下管、安管

①钢筋混凝土平口管养护待管基强度满要求后，用白灰撒放管道中线进行管道安装。采用吊车安装并设专人指挥。测量人员跟班作业，负责控制管道中线及高程；校正、稳固管道采用预制砼垫块排水管管口伸入井室30mm，管顶砖砌圈加固，以减少管顶压力。采用20号10×10钢丝网、2.5cm 厚1：2.5水泥砂浆抹带，插入管基深10～15cm，在抹带施工前，将抹带宽度内管外壁凿毛、刷净、润湿。浇筑C15混凝土管座。待混凝土强度达到要求时即可回填。（6）回填沟槽内砖、石、木块等杂物清除干净，沟槽内不得有积水，保持降排水系统正常运行，不得带水回填。回填从管道两侧平衡进行，回填土分层夯实（每层20cm），回填土最小压实度（轻型击实标准）：路槽底50cm范围内最小压实度98%，路槽底50-150cm 范围内最小压实度95%，150cm范围内最小压实度90%。回填时每压实层进行密实度取样，经检验合格再进行上层回填。

-筏板基础基础施工工艺

一、施工工艺流程测量定位放线→垫层施工→测量定位放线→筏板基础钢筋绑扎→筏板基础侧模安装→柱插筋→验收→筏板基础混凝土浇注→混凝土养护防雷接地应随着筏板基础施工随着进行。二.主要分项工程施工方案 1、测量定位放线 1.1定位点依据：根据业主提供的控制点坐标、标高及总平面布置图、施工图纸进行定位。 1.2场区内控制网布置：在各单体工程测量定位放线之前，在场区内布置好测量控制点控制网（包括坐标控制点和高程控制点）。 1.3测量工具： 1.3.1场区内坐标控制点和高程控制点设置采用全站仪进行； 1.3.2建筑物坐标点定位采用全站仪进行； 1.3.3建筑物高程控制点设置采用水准仪进行； 1.3.4建筑物轴线定位采用经纬仪进行； 1.3.5其他辅助工具：50m钢尺、木桩、钢筋桩、墨斗、油漆等等。 1.4.建筑物轴线定位：根据已知轴线坐标控制点采用经纬仪进行建筑物轴线的定位，其他相应线采用钢尺进行排尺。 1.5.建筑物标高测量：根据已知高程控制点采用水准仪进行测量建筑物各工序的标高。 2、模板工程 2.1材料选择模板采用δ=18mm厚九夹板制作加工，采用60×90mm木方模板背楞，木方间距不得超过200mm。对拉螺栓杆采用φ14圆钢制作，两端丝扣长度不得小于150mm。模板钢管支撑系统中钢管为φ48×3.5。 2.2模板安装 2.2.1筏板基础侧壁模板

筏板基础侧模支设示意图 2.3模板拆除筏板基础侧模应待浇筑完毕3d后方可松动对拉螺栓和拆除钢管三角支撑体系，7d后方可拆除基础侧模。待模板拆除完后应及时将对拉螺杆抽出或切割。三、钢筋工程 3.1钢筋加工制作 3.1.1.进场钢筋应按级别、种类和直径分类架空堆放，不得直接放置在地上，以免锈蚀和油污，进场钢筋应有出厂质量合格证明，并及时抽样进行复检，复检合格后方可进行加工。 3.1.2.钢筋加工应先按图纸设计要求及《09G101-2》图集、《09G101-3》图集、《06G101-1》图集、《04G101-3》图集和《03G101-1》图集进行翻样，然后经相关部门核认后开始加工。 3.1.3.加工的半成品钢筋应按型号、品种及规格尺寸等挂牌堆放。 3.1. 4.Ⅰ级钢筋末端需做180o弯钩，其圆弧曲线直径不小于钢筋直径的2.5倍，平直部分长度不小于钢筋直径的3倍；Ⅱ级钢筋末端须作90o或135o弯折

供水管道安装施工工艺

1 2 3供水管安装施工工艺 3.2、硬聚氯乙烯管粘接施工 3.2.1.根据不同管径和配件承口的深度，在管子插入端用红蓝铜笔划出插入深 3.2.2.粘接：粘接剂涂刷后应立即找正方向，将管端插入承口，用力挤压（管径大时可用木槌、木方或紧线器等工具加力），使插入深度至划线位置，并保持一定时间以防接口滑脱。当管径小于63mm时，压力保持时间不少于30s；管径大于63mm时，压力保持时间应不少于60s。插入后应尽量避免扭转。 3.2.3.养护：承插接口粘接完毕后，应用干布将缝隙内挤出的多余粘接剂擦拭 3.3、灌水试验暗设、埋设和有隔热层的排水管道应分楼层做灌水试验，灌水高度不超过8m，灌满后液面不下降、不渗、不漏为合格。 4聚乙烯（PE）给水管施工工艺 4.1、PE管材料的特性 4.1.1.聚乙烯（PE）管材是一种新型材料,它具有柔韧性好,耐腐蚀性强、质轻、抗冲击性能优良等特点，管材、管件连接可采用热熔对接及电熔等连接

方式，使管材、管件熔为一体，系统安全可靠，施工成本低，在工程应用中发展迅速。 4.2、管材、管件运输及贮存 4.2.1.先将仓库附近的一块空场地平整出来,管材、和管件到货后，小心搬运至空场地，整齐摆放,堆成三层,不得剧烈碰撞，避免接触尖锐物件。若PE 管被刮伤,刮伤深度超过1cm,则将其切除。管材堆放好后，面上盖一层油毛毡，避免日晒雨淋。PE管受温度影响较大，值班人员经常检查，发现未防护好的及时处理。 4.3、管道连接 4.3.1.管道的连接方式主要有 1、dn（公称外径）≤63mm时，采用热熔承插连接或电熔连接； 2、dn ≥75mm时，采用热熔对接或电熔连接； 3、与金属管及管路附件的连接，采用法兰连接或过渡管件连接等方法。 4.3.2.热熔对接 PE管相互连接本工程选用热熔对接方式。使用该方法连接时，采用热熔对接焊机，具体步骤如下： 1、把待接管材置于焊机夹具上并夹紧； 2、将管材待连接端清洁干净，然后铣削连接面，若连接端不干净，则易产生漏水现象。 3、校直两对接件，使其错位量不大于2mm； 4、放入加热板； 5、加热完毕，取出加热板； 6、迅速接合两加热面，升压至熔接压力30Pa并保压冷却；热熔完成。 7、热熔焊机操作人员应遵循以下焊接参数。 4.3.3.过渡连接 1、在与金属管及管路附件（如阀门、水表等）的接口连接处采用丝扣或法兰等过渡管件进行连接。 2、管道安装：沟槽开挖后，在沟底铺上20cm沙土或合乎可要求的原土整

排水管道安装施工工艺标准

排水管道安装施工工艺标准目次前言 I 1 范围 1 2 规范性引用文件 1 3 施工准备 1 4 施工工艺 2 5 质量标准 4 6 成品保护措施 5 7 职业安全健康和环境措施 5 8 质量记录 6 前言为满足建筑施工质量验收新版规范的要求，规范室外排水管道的施工，健全公司管理体系，提升管理水平，特编制本工艺标准。本标准对室外排水管道安装的施工工艺要求进行了规定。排水管道安装施工工艺标准 1.范围本工艺适用于工业与民用建筑室外排水管道安装工程。包括塑料管、铸铁管、混凝土管、钢筋混凝土管的安装施工。 2.规范性引用文件中华人民共和国国家标准《建筑工程施工质量验收统一标准》GB50300-2001 中华人民共和国国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 3.施工准备 3.1人员准备：全考试，合格后方可上岗。 3.2技术准备：作业指导书编制出台，施工图纸专业会审、系统会审、综合会审基本完。P3施工网络计划编制出台。对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否做出确认。 3.3材料准备：钢筋、水泥、黄砂、石子及各类管件等原材料按要求到位，且有出厂证明书和复试报告，并要求标识清楚。周转性材料（钢模板、扣件、脚手架、木跳板等）准备齐全，且按照施工布置要求的位置堆放整齐。 3.4主要机具：

3.5作业条件施工用水、用电和施工排水按照临建设计图布置完毕，并保持排水畅通。 4.施工工艺 4.1施工工艺流程施工工艺流程图 4.2施工工艺(操作细则) 4.2.1基槽开挖 ①沟槽开挖时间尽量选在晴天进行，开挖应连续进行，尽快完成。 ②施工过程中应防止地面水流入，以免引起塌方或地基土遭到破坏。 ③开挖土方时，若土方量不大，应有计划地堆置在现场，满足基槽回填需要，若有余土，则应考虑好弃土地点，并及时将土运走。 ④开挖土方位置应距离坑边在0.8m以外，堆置高度不宜超过1.5m，以免影响施工或造成土壁的崩塌。 ⑤基坑开挖时，应防止搅动地基土层，要加强测量，以免超挖，如发生超挖现象，可用砂、砾石或与挖方相同的土填补，并夯实至要求的密实度。 ⑥为了防止基坑的基土遭受雨水浸蚀，开挖好后，尽量减少暴露时间，及时进行垫层的施工和管道安装。 ⑦用机械开挖时，保留300mm土人工清槽，不得超挖；挖土过程中或雨后复土，应随时检查土壁的稳定性和支撑情况，发现问题要及时采取措施。 ⑧沟槽开挖前应及时将管道进货到位，以便能在开挖后及时埋设，每次挖槽不易过长，防止雨季到来导致槽内积水产生浮管现象。沟槽开挖后，尽快埋管、回填土。基槽开挖采用机械开挖，路边的排水明沟必须提前疏通，以便排水。深度大于1.5米的沟槽四周围上红白栏杆。 ⑩沟槽每侧临时堆土或施加其他荷载时，应符合下列规定： a.不得影响建筑物，各种管线和其他设施的安全； b.不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其正常使用。 c.回填土区基础挖方放坡系数为1：0.75，原土区挖方放坡系数为1：0.5,基础内每边留施工面500mm。土方开挖后，应会同设计、建设单位一起进行现场检查并验槽，在验槽过程

地铁车站施工工艺流程标准化要求车站施工降水井施工

地铁车站施工工艺流程标准化要求车站施工降水井施工工序编号：站106 上道工序：抗拔桩、立柱桩施工序号工序名称标准化施工控制要点 1 进场报验①开工前向监理上报分项开工报告申请，并获得批复； ② 已进场技术工种的人员数量、操作证书向监理工程师报验； ③进场原材料请监理见证取样，并送检，需满足设计、规范的要求； ④进场机械设备的数量、规格型号、性能等向监理报验，需报验合格、并满足现场施工的需要。 2 测量定位 ①放样前对控制网平面坐标、高程进行复测。

②桩位坐标、高程等测量资料经2人以上计算后交替进行检查，无误后方可使用。 ③根据井位平面布置示意图测放井位，当布设的井点受地面障碍物或施工条件影响时，现场可作适当调整井位。 3 降水井施工 ①埋设护筒：护口管底口应插入原状土层中，管外用粘性土和草辫子填实封严，防止施工时管外返浆，护口管上部应高出地面0.70m； ②安装钻机：机座安装稳固水平，大钩对准孔中心，大钩、转盘与孔的中心三点成一线； ③钻进成孔：降水井一径到底。钻进开孔时应吊紧大钩钢丝绳，轻压慢转，以保证开孔钻进的垂直度，成孔施工采用孔内自然造浆，钻进过程中泥浆密度控制在1.10～1.15，当提升钻具或停工时，孔内必须注满泥浆，以防止孔壁坍塌； ④清孔换浆：钻孔钻进至设计标高后，在提钻前

将钻杆提至离孔底0.5m,进行冲孔清除孔内杂物，同时将孔内的泥浆密度逐步调至1.10,直至孔底沉淤小于30cm,返出的泥浆内不含泥块为止； ⑤下井管：管子进场后，应检查过滤器的缝隙是否符合设计要求。下管前必须测量孔深，孔深符合设计要求后，开始下井管，下管时在滤水管上下两端各设一套直径小于孔径5cm的扶正器（找正器），以保证滤水管能居中，井管对接要牢固，垂直，下到设计深度后，井口固定居中； ⑥填砾料（中粗砂）：填砾料前在井管内下入钻杆至离孔底0.30m～0.50m，井管上口加闷头密封后，从钻杆内泵送泥浆进行边冲孔边逐步稀释泥浆，孔内的泥浆从滤水管内向外由井管与孔壁的环状间隙内返浆，使孔内的泥浆密度逐步稀释到1.05，然后调小泵量按前述井的构造设计要求填入砾料，并随填随测填砾料的高度，直至砾料下入预定位置为止； ⑦井口封闭：在中粗砂的围填面上采用优质粘性土围填至地表，围填时应控制下入速度及数量，沿着井管周围少放慢下的围填。然后在井口管外做好封闭工作； ⑧洗井：提出钻杆前，利用井管内的钻杆外接空

施工工艺流程及操作要点

施工工艺流程及操作要点 5.1 施工工艺流程图5.1 施工工艺流程图 5.2 操作要点 5.2.1 施工准备 1 编制专项施工方案，对操作人员进行岗前培训，并做好安全技术交底工作； 2 根据建筑设计装饰图进行排版设计，画出排版图； 3 对外墙龙骨的预埋件位置进行检查。 5.2.2 测量放线 1 复查土建移交的基准线； 2 核对每一层土建的室内标高，将室内标高线移至外墙施工面，并对建筑物外形尺寸进行偏差测量，确定出干挂陶土板的标准线； 3 以标准线为基准，按照排版图将分格线放在墙上，并做好标记； 5.2.3 角码安装 1 用Φ0.5～1.2㎜的钢丝在单幅幕墙的两端各挂两根安装控制线。

2 根据立柱安装位置确定角码安装标记。角码焊接时，角码的位置应与墨线对准，并将同水平位置两侧的角码临时点焊，并进行检查，再将同一根立柱的中间角码点焊，检查调整同一根立柱角码的垂直度，合格后，进行角码与预埋件的满焊，完成后对焊缝进行防锈处理。 5.2.4 立柱安装立柱从下而上逐层安装就位，并用螺栓将立柱固定在角码上，通过墙面端线确定立柱距主体墙面的距离；调整中间位置立柱的垂直度，合格后，将垫片、螺帽与螺栓点焊； 5.2.5 横梁安装横梁安装时应弹线，并保证立柱与横梁连接牢固，横梁的间距应与陶土板的高度相符。 5.2.6 层间防火层安装按设计图纸要求，先将镀锌钢板固定，再均匀铺设防火棉，镀锌钢板与结构的空隙处用防火胶封闭。 5.2.7 陶土板安装： 1 在一幅幕墙转角处做出上下固定的钢丝铅垂线，并在中间每隔3-4米设钢丝垂线，施工班组以垂线为依据进行逐层安装，以保证幕墙板面的垂直度和竖缝尺寸一致。 2 陶土板自下而上逐层安装，每层先安装转角处陶土板，再安装中间陶土板。在底层一排陶土板安装过程中，逐步将导水槽夹在两块陶土板竖缝之间。 3 陶土板安装时，首先把底部扣件安装在横梁上，每块陶土板至少需要

雨水管道施工工艺

雨水管道施工工艺-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

本工程污水管，污水管管径为D=400mm，污水管为钢筋混凝土承插管。 1、污水管道施工工艺流程测量放线→沟槽开挖及支护→管道基础施工→铺设管道→污水井施工→磅水（闭水）试验→沟槽回填 2、测量放线根据设计施工图，测设管道中心线和污水井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外井位置的两侧设置控制桩，并记录两桩至井中心的距离，以备校核。 3、沟槽开挖及支护由于现场埋地各专业管道比较复杂，为保证其它管道不被损坏，管沟开挖采取人机结合的方法进行。施工时，要按照工区段的划分情况分段施工。开挖前，对地下管线情况进行实地调查、进行物探确定位置，不明处开挖探坑，确定好开挖尺度，由专人指挥、看护，不得损坏其它管线。沟槽开挖时地下没有管线时采用挖掘机进行人工配合，青塔东里小区施工时采用人工开挖。沟槽深度较大的，采用一台以上挖掘机传递挖土，将开挖土方运离沟槽，对沟槽减少影响。挖土深度至2m时，应先距地面～0.8m处撑头道支撑。管顶上的一道支撑与管顶净距不应小于20cm，离基础面上20cm处加设一道临时支撑。沟槽挖土与支撑应密切配合，做到随挖随撑。防止槽壁失稳而导致沟槽坍塌。挖掘机挖土时，应采取后退式挖土方法，严禁挖掘机进入未设支撑的区域内。开挖的土方原则上就地堆置,但堆放高度不超过1.5m，堆置点离坑边距离不小于2m。施工时需计算沟槽边堆土对沟槽壁侧向土压力，以确保沟槽的稳定性。

给排水管道安装施工工序工艺

U-PVC排水管道安装施工工序工艺一、施工工序：安装准备→定位放线→预制加工→干管安装→立管安装→支管安装→卡架安装→管道灌水试验→管道通水通球试验二、施工工艺： 1. 施工准备认真熟悉图纸，参看有关专业设备图和建筑装修图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更记录。 2. 材料准备及要求 (1）管材采用硬质聚氯乙烯U-PVC管材及管件粘接。所用管材及粘接剂应是同一厂家配套产品,应与卫生洁具连接相适宜,并有产品合格证及说明书。所有材料进场时，必须经过监理、甲方检验合格后方可用于工程，严禁不合格材料进入施工现场。 (2）管材内外表层应光滑,无气泡、裂纹,管壁薄厚均匀,色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑,无毛刺。承口应有梢度,并与插口配套。 3.干管安装在整个楼层施工过程中，应配合土建作好管道穿越墙壁和楼板的预留孔洞。预留孔洞尺寸按规范规定执行。管道安装前应检查预留孔洞的位置和标高，并应清除管材和管件的污垢。首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入地下时，按设计坐标、标高、坡向，坡度开挖槽沟并夯实。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。各管段粘

连时也必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留口位置准确。。干管安装完后应做闭水试验，出口用充气橡胶堵封闭，达到不渗漏，水位不下降为合格。地下埋设管道应先用细砂回填至管上皮100mm，上覆细土，夯实时勿碰损管道。托吊管粘牢后再按水流方向找坡度。最后将预留口封严和堵洞。 4.立管安装首先按设计坐标要求，将洞口预留或后剔，洞口尺寸不得过大，更不可损伤受力钢筋。安装前清理场地，根据需要支搭操作平台。将已预制好的立管按编号运到安装部位。首先清理已预留的伸缩节，将锁母拧下，取出U型橡胶圈，清理杂物。复查上层洞口是否合适。立管插入端应先划好插入长度标记，然后涂上胶水。安装时先将立管上端深入上一层洞口内，垂直用力插入至标记为止（一般预留胀缩量为20～30mm）。检查口按照图纸要求安装，设置高度距离该层地面1m，检查口方向应面向便于清扫方向。合适后即用PVC专用卡子固定。然后找正找直，并测量三通口中心及检查口是否符合要求。无误后即可堵洞，并将上层预留伸缩节封严。排水管的90O弯头必须使用两个450弯头连接，排水立管和横管的连接、横管与横管的连接必须使用TY型三通或45°Y型斜四通，严禁使用T型三通及正型四通排水。 5.支管安装清理场地，按需要支搭操作平台。将预制好的支管按编号运至现场。清除各粘接部位的污物及水分。将支管水平初步吊起，涂抹粘接剂，用力推入预留管口。根据管段长度调整好坡度。合适后固定管卡，封闭各预留管口和堵洞。 6.器具连接管安装核查建筑物地面、墙面作法、厚度。找出预留口坐标、标高。

降水井施工工艺

一、工艺流程：井点测量定位→挖井口、安护筒→钻机安装、就位→钻孔成孔→底砾垫层→吊放井管→井管与孔壁间的砾石过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕封井。二、降水井结构 1、井口：井口应高于地面以上0.30m，需进行保护，开挖时不得受损坏，防止地表杂物掉入井内。 2、井壁管：井壁管均采用直径为φ300PVC波纹管。 3、滤器：外包三层60目尼龙网布，用18#铁丝@100螺旋形缠绕。 4、填砾料（砾砂）：地面以下部位围填砂砾做为过滤层，底部0.8m填入碎石料。 5、填粘性土封孔：为防止地表水的渗入及确保效果，在砾料的围填面以上必须采用优质粘土围填至地表并夯实，并做好井口管外的封闭工作。三、降水井施工成孔施工机械设备选用SW－100型工程钻机及其配套设备。采用正循环回转钻进泥浆护壁的成孔工艺及下井壁管、滤水管、围填填砾、粘性土等成井工艺。其工艺流程如下： 1、测放井位：根据井位平面布置示意图测放井位，如果现场施工过程中遇到障碍或受到施工条件的影响现场（如遇工程桩位时）可做适当调整，但是井位不能在支撑的位子上。 2、埋设护口管：护口管底口应插入原状土层中，管外应用粘性土填实封严，防止施工时管外返浆，护口管上部应高出地面0.10m～0.30m。 3、安装钻机：机台应安装稳固水平，大钩对准孔中心，大钩、转盘与孔的中心三点成一垂线。 4、钻进成孔：降水井开孔孔径为φ800mm，钻孔施工达到设计深度时，宜多

钻0.3～0.5m。做好钻探施工描述记录，在钻进过程中，如发现实际地质情况与勘察时提供的资料不一致时需及时通知设计人员，并对井的结构进行及时调整，确保滤水管的安放位置能够有效的进水。钻进开孔时应吊紧大钩钢丝绳，轻压慢转，钻进过程中要确保钻机的水平，以保证钻孔的垂直度，成孔施工采用孔内自然造浆，钻进过程中泥浆密度控制在 1.10～1.15，当提升钻具或停工时，孔内必须压满泥浆，以防止孔壁坍塌。 5、清孔换浆：下井管前的清孔换浆工作是保证成井质量的关键工序，为了保证成孔在进入含水层部位不形成过厚的泥皮，当钻孔钻至含水层顶板位置时即开始加清水调浆。钻进至设计标高后，在提钻前将钻杆提至离孔底0.50m，进行冲孔，清除孔内杂物，同时将孔内的泥浆密度逐步调至接近 1.05，孔底沉淤小于30cm，返出的泥浆内不含泥块为止。第一次清孔换浆是成井质量得以保证的关键，它将直接影响成井质量，因此施工时清孔换浆工作没有达到规定的要求（直到不存在泥砂为止）绝不允许进入下一道工序的施工。 6、下井管：井管进场后，应检查过滤器的圆孔是否符合设计要求。下管前必须测量孔深，孔深符合设计要求后，开始下井管，下管时在滤水管上下两端各设一套直径小于孔径5cm的扶正器（找正器），以保证滤水管能居中，井管焊接要牢固、垂直、不透水，下到设计深度后，井口固定居中。下井管过程应连续进行，不得中途停止，如因机械故障等原因造成孔内坍塌或沉淀过厚，应将井管重新拔出，扫孔、清孔后重新下入，严禁将井管强行插入坍塌孔底。 7、填砂砾料：填砂砾料前应用测绳测量井管内外的深度，两者的差值不应超过沉淀管的长度。填砾料过程中应随填随测砾料的高度。填砾料工序也应连续进行，不得中途终止，直至砾料下入预定位置为止。最终投入滤料量不应少于计算量的95％。 8、井口封闭：在采用粘性土封孔时，为防止围填时产生“架桥”现象，围

给排水、消防和排风管道施工工艺流程图

4 给排水、消防和排风管道工程 4.1工程简述本标段包括给水管道、消防管道和排风管道安装。 4.2施工引用标准规范：（1）《给排水管道工程施工及验收规范》（GB50268-97）（2）《建筑排水硬聚氯乙烯管道室外埋地工程技术规范》DB305 （3）《建筑排水硬聚氯乙烯管道工程技术规范》（GJJ/C729-98）（4）《给排水通用图集》S1、S2、S3 （5）《通风与空调工程施工及验收规范》（GB 50243-97） 4.3施工工艺流程图：（见下页） 4.4 施工准备 1.给水排水管道工程施工前应进行图纸会审，领会设计意图，读懂图纸内容，而且应注意到每一个细节。 2.当熟悉施工图纸后，应由设计进行交底。施工单位有任何疑问，可当场提出以释疑。

4.5材料检验 1.管材、管件应有供应厂商出示的合格证，并应进行现场外观检查，应符合下列要求： ◆表面应无裂纹、缩孔、夹渣、砂眼、折迭和重皮； ◆螺纹密封面应完整，无损伤、无毛刺； ◆镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象； ◆非金属密封圈或密封垫片应质地柔韧、无老化变质或分层现象，表面应无折损、皱纹等缺陷；

◆法兰密封面应完整光洁，不得有毛刺及经向沟槽，螺纹法兰的螺纹应完整、无损伤； 2.现场检查系统组件、管件及其它设备、材料，并应符合下列要求： ◆系统组件、管件及其它设备、材料，应符合设计要求和国家现行有关标准的规定，并应且有出厂合格证； ◆用于消防管道的主配件应经国家消防产品质量监督检验中心检测合格。 3.门及其附件的现场检验符合下列要求： ◆阀门的型号、规格应符合设计要求 ◆阀门及其附件应配备齐全，不得有加工缺陷和机械损伤； ◆进行主要功能检查，不合格者不得使用。 4.6测量放线 1.根据设计图纸所示的接管点和管线的座标，进行管道中心轴线的测量与放线； 2.管道中心轴线及高程误差，必须控制在设计或规范的允许误差范围之内； 3.穿墙的管道按设计要求设置套管； 4.套管的埋设位置和标高应符合设计图纸要求； 4.7管道支、吊架 1.固定支架应按设计文件要求安装，支吊架位置应准确，安装应平整牢固，与管子接触应紧密。

屋面排水管工程施工工艺

屋面排水管工程施工工艺 1、工艺流程：施工准备→预制加工→干管安装→立管安装→支管安装→卡架固定→封口堵洞→闭水试验→通水试验→ 通球试验 2、施工工艺（1）预制加工：根据图纸要求并结合实际情况，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的 3/4 深度。度试插合格后，用棉布将承插口需粘接的部位的水分、灰尘擦试干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即垂直插入，插入粘接进将插口稍作转动，以利粘接剂分布均匀，约 30～60min 即可粘接牢固。粘牢后立即将溢出的粘接剂擦试干净。多口粘连时应注意预留口方向。（2）干管安装： 1）根据图纸要求的坐标、标高，打好穿楼板及过墙孔洞，施工前按各受水口位置测量绘制草图，按草图进行加工预制。 2）管道穿结构墙体处应设置刚性防水套管，做法按铺设安装管道做法施工。 3）塑料排水导管安装坡度要求，伸出外墙尺寸及与室外结合井，连接做法均按铺设管道做法施工。 4）支导管安装中，地平管穿越楼板洞时，均应安装防水翼环，并确保其位置正确、粘接牢固。

5）排水导管必须按设计要求及位置安装伸缩节。 6）在连接 2 个及以上大便器或 3 个以上卫生器具的污水横管上，应设置清扫口，当污水管在顶板下吊装时，可将清扫口设在一层地面上。污水管起点的清扫口与管道相垂直的墙面，距离不得小于200mm。如污水管起点位置设置堵头代替清扫口时与墙面不得小于400mm。 7）在转角135°的污水横管上，应设置检查口或清扫口。 8）在转角、排水的水平管道与水平管道、水平管道与立管的连接处应采用45°三通或45°四通和斜三通或斜四通。立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于 4 倍管径的90°弯头。 9）通向室外的排水管，穿过墙壁或基础必须应采用45°三通和45°弯头连接，并应在垂直管段的顶部设置清扫口。 10）塑料排水管道安装时，可采用铅丝临时吊挂，进行预安装，调整甩口坐标、位置、管道标高、坡度符合设计要求进行粘接，并及时校正甩口坐标位置、标高、坡度。待粘接固化后，安装固定支撑件但不宜卡固过紧，采用金属支架时，必须在与管外径接触处垫好橡胶垫片。 11）管道安装好后应及时堵管洞，按规范要求支模封堵，安装后的管道严禁攀登或借做他用。（3）立管安装： 1）立管安装前，应按图纸坐标，确定卡架位置，预装立管卡架。

排水管道施工工艺流程

雨水管道施工工艺流程施工工艺流程：施工准备测量放线沟槽开挖基础混凝土浇筑管道铺设检查井砌筑沟槽回填雨水口及连接支管 1.施工准备：排水管道施工前，建设单位应向施工单位提供施工影响范围内的地下管线（构筑物）及其他公共设施资料，施工单位应采取措施加以保护。同时施工单位应做好人、料、机的施工组织，做到流水作业施工，防止窝工。 2.测量放线：施工测量采用全站仪导线测量放样，采用水准仪测高程。施工时严格控制流水面高程，保持水流方向及与交叉结构物的衔接。 3.沟槽开挖：沟槽开挖采用挖掘机开挖，人工配合的开挖方法，机械开挖至设计高程以上米，余下部分用人工开挖。开挖槽底宽度应符合规范要求，并留够工作面宽度。开挖深度小于5米，采用放坡开挖，放坡坡度应符合规范要求。开挖深度大于5米时，应采取支承措施，或分层留台阶放坡开挖。开挖堆土距沟槽边缘不小于，且高度不应超过米，以防止塌方。施工开挖时遇地下水时，应采取降排水措施，一般采用挖边沟排水和井点排水。沟槽内施工人员必须佩戴安全帽，预留上下施工通道，做好安全防护措施。沟槽开挖完成后，应清槽并请监理验槽合格后方可进行下一道工序。 4.基础混凝土浇筑：本项目设计计算基础支承角为120度和180度两种，施工时严格按照06MS201-1图集17、19页施工。设计标号

C15混凝土，混凝土振捣应密实。管道基础达到一定强度才能安装管节。 5.管道铺设：管节安装前应进行外观检查，发现裂缝、保护层脱落、空鼓、接口掉角等缺陷，应修补并经鉴定合格后方可使用。管道铺设要沿管轴线带线铺设，铺设顺直，且管口的纵向间隙符合规范规定，DH600间隙1-5mm，DH≥700间隙7-15mm，同时留好检查井位置。管道接口采用钢丝网水泥砂浆抹带接口。管接口处应凿毛刷净，抹带及填缝均采用1：水泥砂浆。钢丝网应锚入基础混凝土10-15cm，以加强连接。钢丝网宽度，抹带厚度及宽度应符合06MS201-1图集28、29页规定。抹带完成后要及时养护，管道中心、高程经复验合格后，应按规范要求及时浇筑管座混凝土。】 6.检查井砌筑：检查井施工参考标准图集02S515-12、15、17、32、34、36施工。井室基础应与管道基础同时浇筑，砌筑前砌块应充分润湿；井墙用水泥砂浆，现场拌制应拌合均匀，随用随拌。检查井内的流槽宜与井壁同时进行砌筑；流槽需在安放踏步的同侧加设脚窝。砌块砌筑应垂直，铺浆应饱满，灰浆与砌块四周粘结紧密、不得漏浆，上下砌块应错缝砌筑；砌筑时应同时安装踏步，踏步安装后在砌筑砂浆未达到规定抗压强度前不得踩踏。检查井内外均用1：2防水水泥砂浆抹面至井顶部，厚2cm。检查井井室砌筑达到设计标高后，开始安装盖板，盖板座浆应饱满，四周应抹三角灰。抹面、勾缝、座浆、抹三角灰均用1：2防水水泥砂浆。然后接井筒，安装井圈及井盖。盖板、井圈应提前预制，达到一定强度方可安装。

电力铁塔基础施工方案(完整版)

目录第一章工程概况 (2) 第二章基础施工工艺流程图 (3) 第三章线路复测、分坑 (3) 第四章土石方工程 (5) 第五章基础浇制 (7) 第六章质量要求及检查方法 (14) 第七章安全施工措施 (19) 第八章基础保护、文明施工与环境保护措施 (23) 附件1：基础工程明细表

第一章工程概况 1、工程简况本工程为110kV青城站电源线路，芦湖—高青县城北T接线T接青城变，新建110kV线路路径长度12.28km，其中同塔双回线路2×12.2km双回电缆线路2×0.08km。 2、交通运输条件本线路所经地区为高青县境内, 线路交通条件良好。但雨水季节载重汽车难行驶，运输有一定的难度。 3、地形地貌情况：沿线地质条件良好，地貌属冲积平原，农田为主，水位在自然地坪下1.0—2.0m。 4、基础型式及工程量基础采用现浇阶梯式钢筋混凝土基础，采用C25混凝土，C10打垫层。 5、杆塔基础编号规定线路方向由小号侧（城北变）至大号侧（青城变）方向，基础编号如下图所示第二章基础施工工艺流程图

第三章线路复测、分坑 1、线路复测 1.1对所使用的经纬仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，经纬仪最小读数不大于1′。 1.2依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数椐相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第六章线路复测质量要求及检查方法（表1）。 1.3各施工段复测时应向相邻段延伸2-3个桩位，并互相协调，直至线路贯通并与设计图纸相符。 1.4对遗失桩应按要求进行补钉，其精度应满足表1要求。 1.5复测完成后，应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项目。 2、基础分坑 2.1本工程根据塔位的具体地形配置了不同长度的接腿，因此在基础施工分坑时，必须核实塔位中心桩及地形是否正确，各塔位的A、B、C、D四个塔腿与中心桩的高差是否符合《铁塔及基础明细表》中所标注的数据。

污水管道施工工艺

HDPE管施工工艺开工前准备及测量放线 1、施工全过程做到“六落实”即施工负责人、施工员、质安员员落实；施工方案、施工技术措施落实；施工机具设备、检测手段落实。对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实，各级人员的岗位职责落实，安全质量奖惩制度落实。 2、在开工之前，我司将查明施工区域内原有地下管线的埋设情况，并以书面报告的形式提出具体的解决办法，报请监理工程师批准后方可开工。 3、施测前测量人员先校核施工图纸，按图纸确定排水工程的位臵和标高。施工放样记录以书面形式上报监理工程师，待监理工程师检查认可后方进行下一道工序施工 4、管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续。如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应厂家。进行检查，分析原因并作出鉴定，以便及时妥善处理。4、三）沟槽开挖 1、本工程沟槽开挖施工，拟采用挖掘机进行开挖，自卸汽车运土至土场卸土，清除路面施工完毕后，进行开挖。基坑开挖时按槽底最小宽度表开挖，并保持沟槽两侧土体稳定，以确保“管—土共同作用”；同时严格控制槽底高程，不超挖或扰动基面，开挖至槽底高以上大约0.2-0.3m 时，即停挖，待下一工序开工时再用人工清理至设计标高。如果局部超挖或发生扰动，不回填泥土，回填最大粒径10-15mm的天然级配砂石料或最大粒径小于40mm的碎石，并整平夯实。槽底如有坚硬物体立即清除，用砂石回填。 2 、基坑开挖过程中如遇坑底出现地下水及积水情况，立即将水抽出坑外，采用基坑内明沟排水，明沟和集水井随着基坑的挖深而逐步加深。基坑挖至设计标高后，集水井的井壁加支护，积水深为1m左右，集水井底部用粗砂、细碎石、粗碎石作反滤层，反滤层施工按规范做好，既防止集水井井壁坍塌，又避免泥沙堵塞管道。 3 、因交通条件，施工环境或施工操作的需要，基坑两侧不能堆土时，在适当的地点另选堆土位臵，并做到随挖随运。对挖出的烂泥、淤泥立即用车运走，以免阻占施工场地，影响现场文明施工。 4、基坑开挖后排水管施工连续进行尽快完成，以减少现场交通的阻碍施工中防止地面水流入沟坑内造成塌方或基土的破坏。挖出的土方不在坑边堆放，远离基坑边线1.5m。另外挖出的土方不得覆盖、堵塞原地面排水沟或市政设施井及测量控制井位。四）沟槽支护本标段排水、排污管道埋深较浅，沟槽开挖在碎石桩施工后进行，施工时均采用放坡开挖，坡度为 1.1.。场区地下水较多的地方，采用挖排水沟加集水井和污水泵排水的施工排水措施。

排水管道施工工艺流程图

排水管道施工工艺流程图 ⑴测量放线由专业测量人员会同勘测单位进行测量控制及水准点

的交桩手续，接桩后及时组织测量人员对水准点及导线点进行复测，并引测道路中心、雨污水管线中心，引测临时水准点。 ⑵沟槽开挖根据实际土质情况和开槽深度，采取坡度1：1沟槽放坡，具体施工时，再结合实际土质情况予以调整。以保证安全的工作面宽度和边坡坡度。 ⑶验槽首段土方挖至设计标高后，应及时通知设计、监理、建设单位共同验槽，验收合格后方可进行下道工序。其余各段沟槽，开挖至设计高程时，均应请监理验收并进行隐蔽工程签认。⑷管基施工开挖完成并报监理验槽合格后，重新放线定位，采用全站仪控制管道中心线；用水准仪直接架在沟底测量，每5米一个测站，控制高程，浇筑10cm厚C15混凝土垫层。 ⑸下管、安管 ①钢筋混凝土平口管养护待管基强度满要求后，用白灰撒放管道中线进行管道安装。采用吊车安装并设专人指挥。测量人员跟班作业，负责控制管道中线及高程；校正、稳固管道采用预制砼垫块排水管管口伸入井室30mm，管顶砖砌圈加固，以减少管

顶压力。采用20号10×10钢丝网、厚1：水泥砂浆抹带，插入管基深10～15cm，在抹带施工前，将抹带宽度内管外壁凿毛、刷净、润湿。浇筑C15混凝土管座。待混凝土强度达到要求时即可回填。（6）回填沟槽内砖、石、木块等杂物清除干净，沟槽内不得有积水，保持降排水系统正常运行，不得带水回填。回填从管道两侧平衡进行，回填土分层夯实（每层20cm），回填土最小压实度（轻型击实标准）：路槽底50cm范围内最小压实度98%，路槽底50-150cm范围内最小压实度95%，150cm范围内最小压实度90%。回填时每压实层进行密实度取样，经检验合格再进行上层回填。
