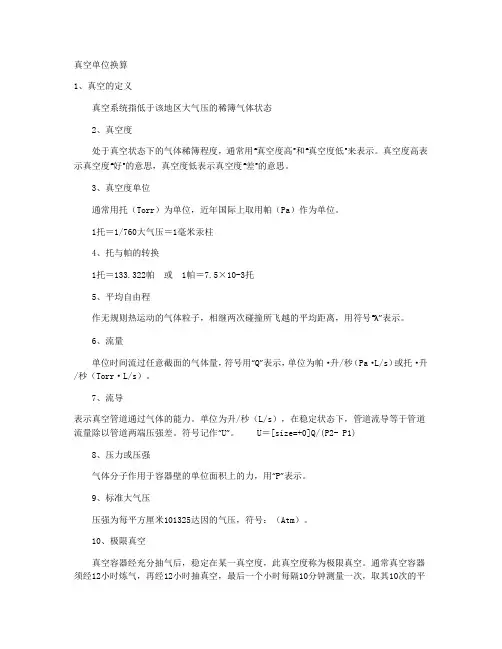

常用真空单位换算表

常用真空单位换算表

1标准大气压=760毫米汞柱=76厘米汞柱=1.013×10^5帕斯卡=10.336米水柱

公斤不是单位，一般我们通常说的，事实上是一种非标准单位，名称叫：公斤力/平方厘米[Kgf/cm^2]1标准大气压=0.1MPa[兆帕]=101KPa=[千帕]左右=1bar[巴]=760mmHg（毫米汞柱）=14.696磅/英寸2(psi)≈1工程大气压

≈1Kgf/cm^2[千克力/平方厘米] 千克：是质量单位，千克力：是作用在单位体积上一千克的力一个标准大气压一般约等于101千帕即0.1兆帕，约等于一工程大气压约等于一千克力每平方厘米工程大气压是比标准大气压小一点的1物理大气压＝1标准大气压(atm) 为什么会多一个工程大气压我也不清楚但是工程大气压通常按千克力等，用一种质量作用力对单位面积获得的压强。而标准大气压(atm)则为标准的大气压强，比工程大气压精确，但他们是约等于的。没必要那么精确，除非你是在某些特定领域使用

饱和水蒸汽的压力与温度的关系( 摘自范仲元: "水和水蒸气热力性质图表

" p4～10 )

真空计算常用公式

1、玻义尔定律

体积V，压强P，P·V＝常数（一定质量的气体，当温度不变时，气体的压强与气体的体积成反比。

即P1/P2＝V2/V1）

2、盖·吕萨克定律

当压强P不变时，一定质量的气体，其体积V与绝对温度T成正比：（V1/V2＝T1/T2＝常数）当压强不变时，一定质量的气体，温度每升高(或P降低)1℃，则它的体积比原来增加(或缩小)1/273。3、查理定律

当气体的体积V保持不变，一定质量的气体，压强P与其他绝对温度T成正比，即：P1/P2＝T1/T2在一定的体积下，一定质量的气体，温度每升高(或降低)1℃，它的压强比原来增加(或减少)1/273。

4、平均自由程：

λ＝(5×10-3)/P (cm)

5、抽速：

S＝dv/dt (升/秒)或S＝Q/P

Q＝流量(托·升/秒) P＝压强(托)V＝体积(升) t＝时间(秒)

6、通导：C＝Q/(P2-P1) (升/秒)

7、真空抽气时间：

对于从大气压到1托抽气时间计算式：t＝8V/S (经验公式)

（V为体积，S为抽气速率，通常t在5~10分钟内选择。）

8、维持泵选择：

S维＝S前/10

9、扩散泵抽速估算：

S＝3D2 (D＝直径cm）

10、罗茨泵的前级抽速：

S＝(0.1~0.2)S罗(l/s)

11、漏率：

Q漏＝V(P2-P1)/(t2-t1)

Q漏－系统漏率(mmHg·l/s) V－系统容积(l)

P1－真空泵停止时系统中压强(mmHg)

P2－真空室经过时间t后达到的压强(mmHg)

t－压强从P1升到P2经过的时间(s)

12、粗抽泵的抽速选择：

S＝Q1/P预(l/s)

S=2.3V·lg(Pa/P预)/t

S－机械泵有效抽速Q1－真空系统漏气率(托·升/秒)

P预－需要达到的预真空度(托) V－真空系统容积(升)

t－达到P预时所需要的时间Pa－大气压值(托）

13、前级泵抽速选择：

排气口压力低于一个大气压的传输泵如扩散泵、油增压泵、罗茨泵、涡轮分子泵等，它们工作时需要前级泵来维持其前级压力低于临界值，选用的前级泵必须能将主泵的最大气体量排走，根据管路中，各截面流量恒等的原则有：

PnSg≥PgS 或Sg≥Pgs/Pn

Sg－前级泵的有效抽速(l/s) Pn－主泵临界前级压强(最大排气压强)(l/s)

Pg－真空室最高工作压强(托) S－主泵工作时在Pg时的有效抽速。(l/s)

14、扩散泵抽速计算公式：

S＝Q/P＝(K·n)/(P·t)(升/秒)

式中：S－被试泵的抽气速率(l/s) n－滴管内油柱上升格数(格)

t－油柱上升n格所需要的时间(秒) P－在泵口附近测得的压强(托)

K－滴管系数(托·升/秒) K＝V0·(L/n)·(Υ0/Υm)+Pa△Vt

其中V0－滴管和真空胶管的原始容积(升) L－滴管刻度部分的长度(mm)

n－滴管刻度部分的格数(格) Υ0－油的比重(克/厘米3)

Υm－汞的比重(克/厘米3) Pa－当地大气压强(托)

△Vt－滴管的刻度上的一格的对应的容积(升/格)

15、旋片真空泵的几何抽速计算公式：

S＝πZnLKv(D2-d2)/(24×104) (l/s)

式中：Z为旋片数，n为转速(转/分)，L为泵腔长度，D为泵腔直径，d为转子直径(cm)，Kv为容积利用系数(一般取95％)。

16、O型橡胶槽深B＝0.7D

D为橡胶直径，槽宽C＝1.6B

17、方形橡胶槽深B＝0.8A

A为方形橡胶边长，槽宽C＝1.67B

选用真空泵时，需要注意下列事项：

1、真空泵的工作压强应该满足真空设备的极限真空及工作压强要求。如：真空镀膜要求1×10-5mmHg的真空度，选用的真空泵的真空度至少要5×10-6mmHg。通常选择泵的真空度要高于真空设备真空度半个到一个数量级。

2、正确地选择真空泵的工作点。每种泵都有一定的工作压强范围，如：扩散泵为10-3~10-7mmHg，在这样宽压强范围内，泵的抽速随压强而变化，其稳定的工作压强范围为5×10-4~5×10-6mmHg。因而，泵的工作点应该选在这个范围之内，而不能让它在10-8mmHg下长期工作。又如钛升华泵可以在10-2mmHg下工作，但其工作压强应小于1×10-5mmHg为好。

3、真空泵在其工作压强下，应能排走真空设备工艺过程中产生的全部气体量。

4、正确地组合真空泵。由于真空泵有选择性抽气，因而，有时选用一种泵不能满足抽气要求，需要几种泵组合起来，互相补充才能满足抽气要求。如钛升华泵对氢有很高的抽速，但不能抽氦，而三极型溅射离子泵，（或二极型非对称阴极溅射离子泵）对氩有一定的抽速，两者组合起来，便会使真空装置得到较好的真空度。另外，有的真空泵不能在大气压下工作，需要预真空；有的真空泵出口压强低于大气压，需要前级泵，故都需要把泵组合起来使用。

5、真空设备对油污染的要求。若设备严格要求无油时，应该选各种无油泵，如：水环泵、分子筛吸附泵、溅射离子泵、低温泵等。如果要求不严格，可以选择有油泵，加上一些防油污染措施，如加冷阱、障板、挡油阱等，也能达到清洁真空要求。

6、了解被抽气体成分，气体中含不含可凝蒸气，有无颗粒灰尘，有无腐蚀性等。选择真空泵时，需要知道气体成分，针对被抽气体选择相应的泵。如果气体中含有蒸气、颗粒、及腐蚀性气体，应该考虑在泵的进气口管路上安装辅助设备，

如冷凝器、除尘器等。

7、真空泵排出来的油蒸气对环境的影响如何。如果环境不允许有污染，可以选无油真空泵，或者把油蒸气排到室外。

8、真空泵工作时产生的振动对工艺过程及环境有无影响。若工艺过程不允许，应选择无振动的泵或者采取防振动措施。

9、真空泵的价格、运转及维修费用。

水环式真空泵的选择

一、泵类型的确定

泵的类型主要由工作所需的气量、真空度或排气压力而定。

泵工作时，需要注意以下两个方面：

尽可能要求在高效区内，也就是在临界真空度或临界排气压力的区域内运行。

应避免在最大真空度或最大排气压力附近运行。在此区域内运行，不仅效率极低，而且工作很不稳定，易产生振动和噪音。对于真空度较高的真空泵而言，在此区域之内运行，往往还会发生汽蚀现象，产生这种现象的明显标志是泵内有噪音和振动。汽蚀会导致泵体、叶轮等零件的损坏，以致泵无法工作。

根据以上原则，当泵所需的真空度或气体压力不高时，可优先在单级泵中选取。如果真空度或排气压力较高，单级泵往往不能满足，或者，要求泵在较高真空度情况下仍有较大气量，即要求性能曲线在较高真空度时较平坦，可选用两级泵。如果真空度要求在－710mmHg以上，可选用水环－大气泵或水环－罗茨真空机组作为抽真空装置。

如果只作真空泵用，则选用单作用泵比较好。因为单作用泵的构造简单，容易制造和维护，且在高真空情况下抗汽蚀性好。

如果仅作较大气量的压缩机使用，则选用双作用的泵比较合适。因为双作用泵的气量大，体积小，重量轻，径向力能得到自动平衡，轴不容易产生疲劳断裂，泵的使用寿命较长。

二、根据系统所需的气量选择真空泵

初步选定了泵的类型之后，对于真空泵，还要根据系统所需的气量来选用泵的型号。

关于真空泵的抽速选择及抽气时间计算可参照我公司网页.

面对各种型式的水环式真空泵及压缩机，我们特将其各自特点收集如下，以利于用户选型
