怎样检修手机无信号故障
手机无信号的解决方法
手机无信号的解决方法
手机无信号是我们在日常生活中常常遇到的问题,尤其是在一些偏远地区或者
是高楼林立的地方,信号问题更加突出。而手机无信号会给我们的生活和工作带来很多不便,因此解决手机无信号问题就显得尤为重要。下面,我将为大家介绍一些解决手机无信号问题的方法。
首先,我们可以尝试将手机重启。有时候手机出现无信号的情况可能是由于系
统出现了一些问题,导致信号无法正常接收。这时候我们可以尝试将手机关机重启,或者是进行软件重启,看看能否解决问题。
其次,我们可以尝试调整手机的网络设置。在手机的设置中,我们可以找到
“网络设置”或者“移动网络”选项,尝试切换网络模式,或者是手动选择运营商,看看是否可以恢复信号。有时候自动搜索网络可能会出现问题,手动选择运营商可能会有意想不到的效果。
另外,我们还可以尝试移动到开阔的地方。有时候手机无信号可能是由于周围
环境的遮挡导致的,比如高楼林立的地方或者是地势低洼的地方。这时候我们可以尝试移动到开阔的地方,看看是否可以恢复信号。
此外,我们还可以尝试更换SIM卡。有时候SIM卡可能会出现故障,导致手
机无法正常接收信号。这时候我们可以尝试将SIM卡拔出来,清洁一下SIM卡槽,然后重新插入SIM卡,看看是否可以解决问题。
最后,如果以上方法都无法解决问题,那么我们可以尝试联系运营商客服进行
咨询。有时候手机无信号可能是由于基站故障或者是网络故障导致的,这时候我们可以通过客服人员了解到具体的情况,并且获取到解决问题的方法。
总的来说,手机无信号是我们在日常生活中常常遇到的问题,但是我们可以通
手机没信号的5种解决方法
手机没信号的5种解决方法
手机没信号的5种解决方法
方法一:开启飞行模式后再关闭
有时候手机由于周围环境网络比较差,会导致信号处于无服务状态,这时后我们开启飞行模式后再关闭飞行模式,系统就会重新搜索网络信号。在手机中打开【设置】,然后打开【飞行模式】选项右侧的按钮,等几秒后再关闭即可。
方法二:通过还原网络设置或重启手机来解决
iphone6手机使用久了以后,可能会由于系统自身的`一些原因,导致手机连接不上网络,我们可以通过还原网络设置,恢复到默认的出厂设置来解决无服务的问题,或者通过重启手机来解决。首先在手机【设置】中点击【通用】选项,
然后在【通用】界面最底部,找到【还原】选项并且点击打开它。
然后在打开的页面,点击【还原网络设置】选项,再输入手机密码进行网络还原即可。
如果还原网络设置后依然显示无服务状态,那么我们可以尝试先关闭手机后再重启,看是否可以解决这个问题。
方法三:检查sim卡是否损坏或者更换sim卡
手机连接不上网络,也有可能是手机sim卡的问题。我们可以取出sim卡,检查是否发生损坏或者磨损,或者找另外一张sim卡插入iphone7手机进行尝试是否解决。如果依然不能解决,那么就可以否定是sim卡的原因了。
方法四:更新iphone7的ios系统
由于苹果手机ios系统存在一些漏洞,这些漏洞有时候也有可能导致手机搜索不到网络以致显示无服务状态。我们可以把自己手机的系统更新到最新版本,一般就可以解决这个问题。我们可以从手机【设置】——【通用】——【软件更新】进行更新,或者连接电脑itunes 进行更新。
手机无信号维修方法
手机无信号维修方法
手机无信号的问题有很多可能的原因,维修方法也各不相同。以下是一些常见的问题和对应的维修方法:
1. SIM卡故障:先将SIM卡取出,用干净的软布轻轻擦拭SIM卡的金属接触点,然后重新插入手机。如果问题仍然存在,可以尝试将SIM卡插入其他手机中,以确定是否是SIM卡本身的问题。如果是SIM卡故障,可以联系运营商更换新的SIM卡。
2. 信号覆盖问题:有时候手机所处的地理位置信号覆盖较差,导致无信号。在这种情况下可以尝试到不同的地点,或者去开阔区域测试手机信号是否恢复。如果信号在其他地方正常,那么问题可能是由于当前位置的信号覆盖不好所致。此时可以向运营商反映问题,看是否有解决方案。
3. 网络设置问题:有时候手机在设置了某些网络选项后会无信号。可以尝试打开手机的“设置”选项,找到“网络和互联网”或类似的菜单,在其中查找“流量”、“网络运营商”或类似的选项,保证选项正确设置。如果有某个选项的状态不正确,可以尝试切换选项或者恢复默认设置,然后重启手机。
4. 软件问题:手机上的一些软件可能会导致无信号问题。可以尝试卸载或禁用最近安装的一些应用程序,然后重启手机,看信号是否恢复。如果问题出现在特定的应用程序上,可以尝试更新或重新安装该应用程序。
5. 系统问题:有时候手机系统出现问题会导致无信号。可以尝试更新手机系统到最新版本,或者恢复出厂设置。请注意,恢复出厂设置会将手机数据清空,请提前备份重要数据。
6. 硬件故障:如果以上方法都无效,并且其他手机在同一位置有信号,那么问题可能是由于手机硬件故障所致。这时建议将手机送修到专业的维修中心,由技术人员进行检查和维修。
sim卡无服务是怎么回事
sim卡无服务是怎么回事
1、手机SIM卡与手机卡插槽弹片接触不良,导致SIM卡电路无法工作,手机与网络基站无法通信、此时可以拆下SIM卡,用清洁棉布擦拭SIM卡金手指后,重新安装。
2、手机因安装用应用软件与系统不兼容,导致系统软件关闭手机信号处理电路中的调制解调器,此时可以关闭手机然后重启,手机信号电路中的调制解调器将会重新启动,待信号正常后,删除出问题前安装的可疑手机应用软件。
3、手机SIM卡未在网络中注册,此时可以将此SIM卡插入另外一台手机,如果同样显示无服务为SIM卡原因。
4、手机SIM卡偶然原因,网络信号覆盖区域无信号后,未能重接搜索网络并册,此时可以在设置-常规-网络-网络运营商,菜单下重新手动搜索网络注册。
5、手机SIM卡网络运营商信号覆盖不到原因,此时可以更换所处位置到空旷区域,然后查看手机信号格显示,如更换位置后显示正常,可以致电网络运营商服务电话,进行反馈与投诉。
6、电话卡使用时间太久了,拿着有效证件,可以到当地营业厅补办一张卡。
第 1 页共1 页

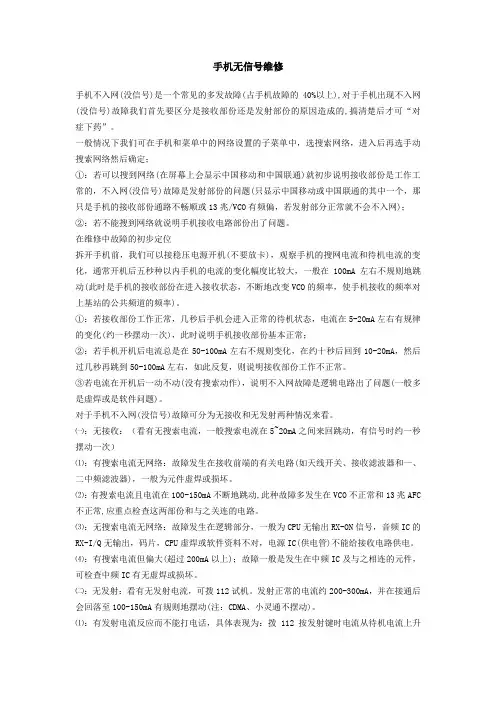

手机无信号检测方法
手机无信号维修
手机不入网(没信号)是一个常见的多发故障(占手机故障的40%以上),对于手机出现不入网(没信号)故障我们首先要区分是接收部份还是发射部份的原因造成的,搞清楚后才可“对症下药”。
一般情况下我们可在手机和菜单中的网络设置的子菜单中,选搜索网络,进入后再选手动搜索网络然后确定;
①:若可以搜到网络(在屏幕上会显示中国移动和中国联通)就初步说明接收部份是工作工常的,不入网(没信号)故障是发射部份的问题(只显示中国移动或中国联通的其中一个,那只是手机的接收部份通路不畅顺或13兆/VCO有频偏,若发射部分正常就不会不入网);②:若不能搜到网络就说明手机接收电路部份出了问题。
在维修中故障的初步定位
拆开手机前,我们可以接稳压电源开机(不要放卡),观察手机的搜网电流和待机电流的变化,通常开机后五秒种以内手机的电流的变化幅度比较大,一般在100mA左右不规则地跳动(此时是手机的接收部份在进入接收状态,不断地改变VCO的频率,使手机接收的频率对上基站的公共频道的频率)。
①:若接收部份工作正常,几秒后手机会进入正常的待机状态,电流在5-20mA左右有规律的变化(约一秒摆动一次),此时说明手机接收部份基本正常;
②:若手机开机后电流总是在50-100mA左右不规则变化,在约十秒后回到10-20mA,然后过几秒再跳到50-100mA左右,如此反复,则说明接收部份工作不正常。
③若电流在开机后一动不动(没有搜索动作),说明不入网故障是逻辑电路出了问题(一般多是虚焊或是软件问题)。
对于手机不入网(没信号)故障可分为无接收和无发射两种情况来看。
手机显示无服务怎么办
手机显示无服务怎么办
如果手机显示无服务,可能有以下几种可能的原因和解决方法:
1. 检查网络信号:首先确认是否处于有信号的区域,可以尝试移动至其他地方,看是否能够获取信号。有时候信号可能因为地理位置或其他干扰因素而变弱或消失。
2. 重新启动手机:尝试重新启动手机,这有助于清除临时性的问题和错误。长按手机电源键,选择“重新启动”或“关机再开机”。
3. 网络设置:在手机设置中,进入“网络设置”或“联网方式”选项,尝试切换网络模式,例如从自动切换到手动模式,或从3G/4G切换到2G模式。
4. SIM卡问题:确保SIM卡插入手机中的SIM卡槽中,并且插好位置。可以尝试将SIM卡取出来,重新插入一次,确保没有松动。
5. 网络运营商问题:如果其他移动设备在同样的位置也没有信号,那么可能是网络运营商的问题。可以联系网络运营商客服,询问是否有网络故障或者停机维护等情况。
6. 联系手机制造商或维修中心:如果以上方法都试过了还是无服务,可能是手机硬件问题。这时可以联系手机制造商或找到一个可信的维修中心进行检修。
手机无信号的维修
手机无信号的维修时间:2009-8-7 0:46:10来源: 点击:42次
手机不入网(没信号)是一个常见的多发故障(占手机故障的40%以上),对于手机出现不入网(没信号)故障我们首先要区分是接收部分还是发射部分的原因造成的,搞清楚后才可“对症下药”。
一般情况下我们可在手机和菜单中的网络设置的子菜单中,选搜索网络,进入后再选手动搜索网络然后确定;
①:若可以搜到网络(在屏幕上会显示中国移动和中国联通)就初步说明接收部分是工作工常的,不入网(没信号)故障是发射部分的问题(只显示中国移动或中国联通的其中一个,那只是手机的接收部分通路不畅顺或13兆/VCO有频偏,若发射部分正常就不会不入网);
②:若不能搜到网络就说明手机接收电路部分出了问题。
在维修中故障的初步定位
拆开手机前,我们可以接稳压电源开机(不要放卡),观察手机的搜网电流和待机电流的变化,通常开机后五秒种以内手机的电流的变化幅度比较大,一般在100mA左右不规则地跳动(此时是手机的接收部分在进入接收状态,不断地改变VCO的频率,使手机接收的频率对上基站的公共频道的频率)。
①:若接收部分工作正常,几秒后手机会进入正常的待机状态,电流在5-20mA左右有规律的变化(约一秒摆动一次),此时说明手机接收部分基本正常;
②:若手机开机后电流总是在50-100mA左右不规则变化,在约十秒后回到10-20mA,然后过几秒再跳到50-100mA左右,如此反复,则说明接收部分工作不正常。
③若电流在开机后一动不动(没有搜索动作),说明不入网故障是逻辑电路出了问题(一般多是虚焊或是软件问题)。
手机无信号的解决方法
手机无信号的解决方法
有时候手机可能会出现无信号的情况,这可能是由于以下原因导致的:
1. 信号覆盖不良:确保您所处位置的信号覆盖良好。如果在室内,尝试靠近窗户或去室外使用手机。
2. 网络故障:检查网络服务提供商是否遇到了网络故障。可以通过拨打客服电话来了解情况或访问运营商的网站。
3. SIM卡问题:确保SIM卡已正确插入手机,并且卡槽没有
损坏。如果有多个SIM卡,尝试更换SIM卡使用或将SIM卡
插入另一部手机验证。
4. 飞行模式:确保手机没有设置为飞行模式。在手机的设置菜单中查找并关闭飞行模式选项。
5. 手机软件问题:有时候手机软件可能会出现问题导致无信号。尝试重启手机或更新手机软件来解决问题。
6. 建筑物信号屏蔽:如果您在建筑物内,可能会受到建筑物材料的信号屏蔽。尝试移动到建筑物的较高楼层或靠近窗户的位置。
7. 手机硬件问题:如果尝试了以上方法仍然无信号,可能是手机硬件出现问题。建议联系手机制造商或到专业维修店进行检修。
需要注意的是,在解决手机无信号问题时,最好多尝试一种方法来排除问题。如果问题持续存在,可能需要进一步的专业帮助来解决。
如何解决手机信号弱问题
如何解决手机信号弱问题
手机已经成为我们生活中不可或缺的一部分,然而,有时候我们会遇到手机信
号弱的问题。在这个高科技时代,我们需要保持良好的通信连接,因此解决手机信号弱问题变得尤为重要。本文将介绍一些实用的方法和技巧,帮助您解决手机信号弱问题。
一、检查手机信号
首先,我们需要确定是否是手机本身的问题。有时候,手机信号弱是由于手机
本身的故障或者设置问题引起的。您可以尝试以下方法来检查手机信号:
1. 重启手机:有时候,手机信号问题可以通过简单地重启手机来解决。尝试关
闭手机,等待几分钟后再重新开机,看看信号是否恢复正常。
2. 更新系统:确保您的手机系统是最新的版本。有时候,手机信号问题可以通
过更新系统来解决。打开手机设置,找到系统更新选项,检查是否有可用的更新。
3. 恢复出厂设置:如果以上方法都没有解决问题,您可以尝试恢复手机出厂设置。请注意,这将清除手机上的所有数据,请提前备份重要的信息。打开手机设置,找到恢复出厂设置选项,按照提示进行操作。
二、调整手机位置
如果您确定手机本身没有问题,那么手机信号弱问题可能与手机周围的环境有关。以下是一些调整手机位置的方法:
1. 靠近窗户:如果您在室内,尝试将手机靠近窗户。窗户通常可以提供更好的
信号接收。尽量避免在墙壁或障碍物后面使用手机。
2. 避免高楼大厦:高楼大厦可能会干扰手机信号。如果您在高楼大厦附近,尝
试移动到较低的楼层或者离开大厦范围,看看信号是否有所改善。
3. 避免电子设备:电子设备,尤其是微波炉、电视、电脑等,可能会干扰手机
信号。尽量将手机与这些设备保持一定距离,以减少干扰。
苹果手机无信号的解决方法
苹果手机无信号的解决方法
苹果手机无信号的解决方法:
苹果手机自问世以来,受到了广大用户的追捧。但是,由于各种原因,苹果手机也会存在各种问题,其中一种比较常见的问题就是无信号。若出现无信号问题,会影响手机的通信、上网等基本功能。今天,笔者就来为大家详细介绍一下苹果手机无信号的解决方法。
一、确认是否为硬件问题
在开始修复之前,首先要确定是否为硬件问题。若是硬件问题,则需要将手机送去专业的维修店或苹果售后服务中心处理。若非硬件问题,则可通过下面的方法进行解决。
二、重启手机
重启手机是最简单、最基础的操作。只需按住手机的电源键,拖拽滑块将手机关机,再按电源键开机即可。此操作能时有奇效,也是许多人用来解决苹果手机无信号的问题。
三、检查飞行模式是否开启
有时候,苹果手机无信号的原因可能就是因为误操作开启了飞行模式,因此要检查一下手机是否有开启飞行模式。若开启了飞行模式,在状态栏会有一个飞机图标。若有,则将飞行模式关掉。
四、检查手机设置中的网络
苹果手机无信号还有可能是网络设置出现错误,需要进入设置->通用中的“重置”功能,找到“还原网络设置”并打开,等到完成后再重新设置网络即可。
五、检查运营商网络
苹果手机无信号还有可能是由于运营商出现问题。可以更换运营商网络类型进行测试,若换了运营商后信号正常,那就需要联系原来的网络服务商解决该问题。若是在特定环境下(如一些高楼区域)即使换了运营商还是无法解决问题,可能就需要购买增强信号的设备来改善信号。
六、检查手机是否过热
在长时间使用苹果手机的过程中,手机可能会发热,甚至会导致手机掉电
【2018最新】怎样解决手机没有信号-精选word文档 (1页)
【2018最新】怎样解决手机没有信号-精选word文档
本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!
== 本文为word格式,下载后可方便编辑和修改! ==
怎样解决手机没有信号
导语:手机没有信号就等于失去了作用,不能打电话发短信更不能连接移动网络。以下是小编为大家精心整理的相关知识,欢迎大家参考!
情况一、在房屋角落里会失去信号,所以避免在角落里使用手机。
情况二、在一些科技大厦的周围会受到信号干扰器的影响,导致手机无信号,离开这个地方信号就自动有了。
情况三、查看手机时候打开了飞行模式,如果打开了就关闭它。
情况四、点击运营商;把网络选择设为自动。
情况五、如果除了上述情况以外,仍然没有信号,就关机之后再开机。
解决手机无法获取信号的小窍门
解决手机无法获取信号的小窍门
手机已经成为我们生活中不可或缺的一部分,而信号问题也是手机使用过程中
常遇到的困扰。无论是在城市还是偏远地区,我们都可能遇到手机无法获取信号的情况。本文将为大家介绍一些解决手机无法获取信号的小窍门,帮助大家更好地解决这一问题。
一、检查信号覆盖范围
首先,我们要确认手机所处的区域是否有信号覆盖。有时候,我们可能在信号
覆盖范围之外,例如在山区、地下室或者电梯内等。在这种情况下,即使手机正常工作,也无法获取信号。因此,我们可以尝试到信号覆盖范围内的地方,再次检查手机是否能够获取信号。
二、调整网络设置
其次,我们可以尝试调整手机的网络设置来解决信号问题。在手机设置中,可
以找到网络设置选项。我们可以选择自动搜索网络,或者手动选择运营商。有时候,手机可能会自动连接到较弱的信号,导致无法获取信号。通过手动选择运营商,我们可以找到更强的信号源,从而解决信号问题。
三、重启手机
如果调整网络设置后仍然无法获取信号,我们可以尝试重启手机。有时候,手
机在长时间使用后会出现一些小故障,导致信号问题。通过重启手机,可以清除手机内部的缓存,重新建立连接,有助于解决信号问题。
四、更换SIM卡
如果以上方法都无效,我们可以考虑更换SIM卡。SIM卡是手机与运营商之间的桥梁,有时候可能会出现故障,导致手机无法获取信号。我们可以联系运营商,申请更换新的SIM卡,再次检查手机是否能够获取信号。
五、检查手机硬件问题
如果经过以上尝试仍然无法解决信号问题,我们可以考虑检查手机硬件是否存在问题。有时候,手机天线可能会受到损坏或者松动,导致无法获取信号。我们可以将手机拆开,检查天线是否连接正常,或者寻求专业人士的帮助进行维修。
手机老是没信号怎么办
手机老是没信号怎么办
手机老是没信号怎么办
01、周围环境网络比较差,会导致信号处于无服务状态。可以将手机移动到网络信号较好的地方,信号将恢复正常。
02、系统自身的一些原因,导致手机连接不上网络。开启飞行模式后再关闭飞行模式,系统就会重新搜索网络信号。在手机中打开设置,然后打开飞行模式选项右侧的按钮,等几秒后再关闭即可。
03、手机sim卡的问题,导致手机连接不上网络。将sim卡取出,重新安装在卡槽里。如果仍无信号,可尝试去营业厅更换新的sim卡。
04、网络运营商的问题,导致手机连接不上网络。可以拨打您使用的网络运营商的服务电话,通过人工客服,解答相应的问题。
05、手机网络设置的`问题,导致手机连接不上网络。通过还原网络设置,恢复到默认的出厂设置来解决无服务的问题,或者通过重启手机来解决。
06、如果问题仍存在,可以从手机的设置—通用—软件更新中进行系统更新。
07、以上办法都没法解决,则考虑是手机硬件的问题,可到联系手机维修部门进行维修。
手机无信号检测方法
手机无信号检测方法
手机无信号维修
手机不入网(没信号)是一个常见的多发故障(占手机故障的40%以上),对于手机出现不入网(没信号)故障我们首先要区分是接收部份还是发射部份的原因造成的,搞清楚后才可“对症下药”。
一般情况下我们可在手机和菜单中的网络设置的子菜单中,选搜索网络,进入后再选手动搜索网络然后确定;
①:若可以搜到网络(在屏幕上会显示中国移动和中国联通)就初步说明接收部份是工作工常的,不入网(没信号)故障是发射部份的问题(只显示中国移动或中国联通的其中一个,那只是手机的接收部份通路不畅顺或13兆/VCO有频偏,若发射部分正常就不会不入网);②:若不能搜到网络就说明手机接收电路部份出了问题。
在维修中故障的初步定位
拆开手机前,我们可以接稳压电源开机(不要放卡),观察手机的搜网电流和待机电流的变化,通常开机后五秒种以内手机的电流的变化幅度比较大,一般在100mA左右不规则地跳动(此时是手机的接收部份在进入接收状态,不断地改变VCO的频率,使手机接收的频率对上基站的公共频道的频率)。
①:若接收部份工作正常,几秒后手机会进入正常的待机状态,电流在5-20mA左右有规律的变化(约一秒摆动一次),此时说明手机接收部份基本正常;
②:若手机开机后电流总是在50-100mA左右不规则变化,在约十秒后回到10-20mA,然后过几秒再跳到50-100mA左右,如此反复,则说明接收部份工作不正常。
③若电流在开机后一动不动(没有搜索动作),说明不入网故障是逻辑电路出了问题(一般多是虚焊或是软件问题)。
对于手机不入网(没信号)故障可分为无接收和无发射两种情况来看。
手机射频系统工作原理和无信号、不发射等故障的检修
天线感应接收到1900MHz~1915MHz的高频信号,经过L101、C103、L105选频网络选择相应频率的高频信号,XFl01滤波器对信号提纯,进入功放ICl01的7脚,功放内部的奉线开关在CPU的控制下,自动闭合到接收通路,信号经过天线开关从20脚输出,由C117、L1 10耦合到ICl01的22脚。信号在ICl01内部,进行第一次的高频放在,然后进行第一次混频。
1900MHz~1915MHz的高频信号和1659.5MHz~1674.02MHz的一本振信号混频后(1C101的1脚输入),输出一个243.95MHz的中频信号,经过一级放大后,由ICl01的26脚输出。
该中频信号通过电容C123、C102耦合,中频滤波器XFl02滤波,输出信号再经过C130、C104、C132、L117耦合,从40脚进入中频ICl02内部,开始第二次混频。二本振信号频率为233.15MHz,经过混频后,从ICl02的38脚输出10.8MHz低频信号,低滤波器XFl03对该信号滤波后,再从36脚进入ICl02的内部进行二次中频放大,最后从31脚输出已放大的低频信号RXDATA,送入到逻辑电路进行解调(D/A转换,解码,放大)恢复为音频信号。
一本振、二本振信号由相应的本地振荡电路产生。
发射电路工作原理
CPU的8脚、9脚、11脚、12脚分别输出HQ+、HQ-、HI+、HI-四路已编码的模拟信号,分别从3脚、4脚、1脚、2脚进入中频ICl02,在中频ICl02内部经过三次混频电路、加法运算电路、运放电路调制后,低频率信号提升到1900MHz的频率,然后从46脚输出一路已经调制好的高频载波信号。
手机故障维修方法
手机故障维修方法
1、直接观察法
不拆机直接利用手机键盘操作,通过打接电话来观察故障,例如按键失灵、转灯关机、转灯无信号(即不入网)、不送话、听筒无声等故障可以直接检测到。
2、观测整机电流法
手机在开机、待机以及发射状态下整机工作电流并不相同,利用电流来判断手机故障也是维修常用的方法。
3、电压测量法
电压测量法是用万用表测量直流电压。将故障机一些关键点电压(如逻辑、射频、屏显的供电电压)用万用表直接测得,测出的电压值可以与参考值做比较,参考值的取得一是图纸标出的,二是有经验维修人员积累的,三是从正常手机上测得的。
4、元件替代法
元件替代法是指用好的元件来替代重点怀疑的元件。维修人员应备一些常用的易损元件和旧手机板以便代换时用。
5、“刷、吹、焊”法
“刷、吹、焊”法是早期维修常采用的比较简单而且行之有效的方法,手机上元器件全部采用表面贴焊的方式,元件小、电路板线密集,手机在受力或振动时很容易虚焊,所以用风枪吹一吹或用烙铁焊一焊就能解决故障。
6、对比法
对比法是指用相同型号且拨打、接听都正常的手机作为参照来维修故障机的方法,通过对比可判断故障机是否有丢件、掉件,是否有断线,各关键点电压是否正常等。
7、跨电容法
手机中滤波器很多,高频滤波、中频滤波、低通滤波等大多都采用陶瓷滤波器、声表面滤波等,常因受力挤压而出现裂纹和掉点,而滤波器好坏无法用万用表测试,所以在维修上采用电容替代法。
8、飞线法
有些手机因进液体而出现过孔腐蚀烂线现象,可通过对比法参照相同型号手机进行测试,断线的地方要飞线连接。例如手机的“松手关机”就要用飞线法来解决。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
怎样检修手机无信号故障
无信号的手机维修起来比较麻烦,,主要是它的牵扯面较广。逻辑,软件,供电,时钟接收,发射对信号都有影响。射频的供电是受逻辑电路控制的脉冲电压,不易测量。射频的接收信号,本振信号等,都是8,900MA以上的高频信号,如果没有频谱分析仪也看不到。那么对于信号故障的维修,能不能做到有理有据,有的放矢,回答是肯定的。手机只要有故障,其工作就会不正常,就会在方方面面露出蛛丝马迹。我们抓住这些蛛丝马迹再加上我们的智慧,就能够找出造成故障的元凶。
下面我以诺基亚7650为例谈一谈用万用表维修手机无信号的方法:
拿到故障机后,首先要判定故障是出在接收部分还出在发射部分,因为诺基亚的手机这两部分任意一部分出毛病都会造成无信号。可用稳压电源供电开机,从电流表上很容易就可以分辨出来。如表针在100多毫安处抖动(要有力量)几下或十几下,马上回到0-10毫安处一秒钟一跳地脉动,表明手机接收电路正常。这时如果手机不上网,故障应在发射部分。如果表针摆动的不是这样,那就应当先修接收部分使之正常。通过观察电流我们看到这台7650手机开机后表针上到100多毫安处无力地慢慢摆动,迟迟不愿意下来,大约半分钟以后回到20毫安处呆住不动。这表明手机没有收到基站的信号。应首先检查接收前端电路。拆下机壳,拿出主板,在主板的天线触点上焊上一根焊锡丝当天线用。然后接上电源夹子让手机单板开机。7 650的供电是在小按键板上,通过按键排线传到主板上,但我们把小板拆掉后也能使主板开机。在主板的背面,排线的左边竖着排列的四个测试点,它们从上到下依次为电源+,温度检测,数据检测,电池-。我们分别把这四个点接上专用电源线的红,兰,黄,黑,再用镊子短路主板正面右上方的开机键触电,手机就开机了。这时即使手机不装卡它也要寻网收台,即使不装显示屏也能从电流表上清楚地看到手机的收台情况。
7650的手机接收前端电路是这样的,天线接收到的信号首先进入天线开关,然后到射频放大管V610进行放大,该放大器的工作电压由射频ICN505提供。放大后的信号经过滤波器Z600的滤波后送到射频IC N 505进行解调,解调用的本振信号由RXVCOG650提供。解调后的RXI,RXQ信号经C532,C533送到中央处理器。先用信号注入法来检查,用尖镊子逐级地触及天线开关,射频放大器和滤波器的输出端和输入端,看电流有没有变化。注意,在测量时每换一个测试点都要重新关机再开机一次,这样观察地效果才
会好。信号在哪一级恢复问题就出在哪一级。该机一直触到滤波器Z600的输出端电流也没有发生变化。再用测量射频放大管的工作电压来检查故障。射频的供电是脉冲电压,当然最好是用示波器测,在没有示波器的情况下用万用表也能测量出平均电压,这个电压集电极大约1伏多,基极大约零点几伏。也要在刚开机时测,过了一会儿就会降到0V。测一下,这台7650的射频放大管的供电也是正常的。
通过以上检查我们大致可以认定,故障不在射频IC之前,那么就要重点怀疑射频IC本身和RXVCO了。下面就要用万用表测RXI和RXQ信号了,因为RXI,RXQ信号是在直流脉冲电压上叠加高频交流信号,所以最好也是用示波器看。这个电压的峰值用示波器看在1.38V左右,用万用表就只能测到一个平均电压,大约0.5V左右,也要在刚开机时测。如果这个地方无电压可判定射频IC坏,如果电压正常只能证明直流部分没问题,至于交流信号部分是不是正常还不一定,这台7650经万用表测量直流部分正常。那么此时影响到RXI,RXQ信号上的交流成分的因数大致有三个,一是接收到的GSM信号要正常送到射频IC,二是RXVCO本振信号也要正常送到射频IC,三是射频IC本身要无故障。因我们在前面已经对接收前端电路进行了检查,所以认定接收信号应无问题,重点在RXVCO。更换RXVCOG650,开机后电流大不一样,在100MA有力的抖几下后立即回到0-10MA脉动。装上机壳和卡,开机后信号满格,接打电话都正常。
