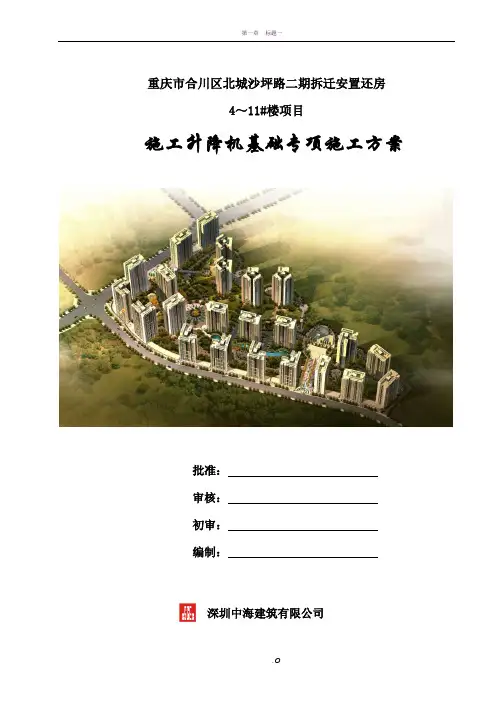

施工电梯基础施工方案(含计算书)

重庆市合川区北城沙坪路二期拆迁安置还房

4～11#楼项目

施工升降机基础专项施工方案

批准：

审核：

初审：

编制：

深圳中海建筑有限公司

重庆市合川区北城沙坪路二期拆迁安置还房项目部

2011年 10月20日

一、编制总体思路................................................................. - 1 -

1.施工升降机定位 (1)

2.施工升降机型号及品牌选择 (1)

3.施工升降机基础结构形式 (1)

二、编制依据..................................................................... - 2 -

三、工程概况..................................................................... - 2 -

一）.劳动力需求计划 (2)

二）.施工机械需求计划 (3)

三）.材料需求计划 (3)

五、施工升降机基础设计........................................................... - 3 -

一）.施工升降机基础要求 (3)

二）.施工升降机基础设计 (3)

三）.施工升降机基础设计 (4)

四）.基础接地电阻设计 (6)

五）.排水及防护处理措施 (6)

六、电梯基础验收................................................................. - 7 -

七、检查制度..................................................................... - 7 -

八、基础定位图................................................................... - 7 -

4～11#楼施工升降机基础施工方案

一、编制总体思路

1.施工升降机定位

根据已经审批通过的施工总平面布置图，由于场地移交不同时的情况，截止今日处于13#楼的南面的一期配电房还未拆迁，13#楼南面的土石方还不能开挖，对已经十分紧张的场地布置带来了极大的困难。经过综合分析，故原施工总平面布置图的4#楼施工升降机必须调整定位。

4#楼施工升降机定位平面图

其余楼栋的施工升降机定位按照审批通过的施工总平面布置图保持不变。具体详见定位图。

2.施工升降机型号及品牌选择

根据我司的统筹考虑，本项目选用两家租赁单位的施工升降机，拟考虑4#、7#、9#、11#选用广州京龙的SC200/200TD型号（吊笼规格长3200×宽1500×高2400㎜），额定载重量为2×2000㎏，额定提升速度为36m/min，最大架设高度450m；5#、6#、8#、10#选用重庆阿尔法的SC200/200型号（吊笼内部规格长3000×宽1500×高2400㎜），额定载重量为2×2000㎏，额定提升速度为33m/min，最大架设高度150m。

3.施工升降机基础结构形式

根据现场的实际地质情况，采取不同的基础结构形式。就此考虑如下：

1）4#楼施工升降机定位设置在4#楼的西面，即在松散的回填土层上，长期因施工水的影响，只能按照桩基础+承台结构形式考虑。桩直径为1500，桩身堪入泥岩1500。基础设计尺寸为4400（A）×3800(B)㎜，主要受力部位的承台尺寸为3430×1500×600㎜，非受力部位的基础厚度为600㎜。2）5#、7#、10#、11#楼的施工电梯基础采用天然基础，持力层为泥岩。

3）8#、9#楼的施工电梯基础设置在13#楼首层结构面上，下部采取满堂钢管脚手架进行回顶。需要单独对脚手架进行受力计算。

二、编制依据

三、工程概况

建筑层数：4#、5#楼均为三十三层剪力墙结构，标准层高3.0米；6#、7#楼均为地下三层，地上二十六层框架-剪力墙结构；8#、9#、10#、11#楼均为地下二层（与地下车库相连），地上二十八层框架-剪力墙结构。

四、资源需求配置计划

一）.劳动力需求计划

二）.施工机械需求计划

三）.材料需求计划

五、施工升降机基础设计

一）.施工升降机基础要求

1.重庆阿尔法“SC施工升降机”基础要求

根据重庆阿尔法施工机械有限责任公司提供的“SC施工升降机使用手册”之要求：电梯基础承载力应大于445KN,地面承受的压力不得小于0.15Mpa（素土夯实地耐力大于20T/m2），即可满足使用要求。

特别说明：根据不同的地质情况，需要对基础做适当调整。

2.广州市京龙“SC施工升降机”基础要求

根据广州市京龙工程机械有限公司提供的“SC施工升降机使用手册”之要求：电梯基础承载力应大于454KN，地面承受的压力不得小于0.15Mpa，即可满足使用要求。

特别说明：根据不同的地质情况，需要对基础做适当调整。

二）.施工升降机基础设计

1.总自重计算

考虑动载、自重误差及风载对基础的影响，安全系数取n=2

基础承载力P=G×2㎏= G×2×9.8N= G×2×0.0098KN= G×0.02KN

为了方便计算，根据两家的设备最大重量及承载力要求对基础进行设计。

重庆阿尔法“SC施工升降机”承载力

G=吊笼重量+外笼重量+导轨架总重+对重重量+载重量

=1480×2+1250+180×67+1000×2+2000×2=22270㎏

基础承载力P= G×0.02KN=22270×0.02KN=445.4KN

广州京龙“SC施工升降机”承载力

G=吊笼重量+外笼重量+导轨架总重+对重重量+载重量

=2000×2+1480+66×170+1000×2+2000×2=22700㎏

基础承载力P= G×0.02KN=22700×0.02KN=454KN

三）.施工升降机基础设计

特别说明：本项目的施工升降机基础，仅对4#、8#、9#楼基础做设计，其余楼栋的施工升降机基础不再单独设计。

1）7#、11#楼的施工升降机基础

根据现场的实际情况，施工升降机基础尺寸为长4400×宽3800×厚600mm，基础的混凝土强度等级为C35，配筋为三层双向B12@200,拉钩为B12@500，梅花形布置。其中垫层的尺寸为长4600㎜×宽4000×厚100㎜，混凝土等级C20。详见后面附件一资料。

基础方式为地下式。需要做好排水设施。

基础施工流程：测量定位→基础土石方开挖→素土夯实→垫层C20砼浇筑→基础砖模240厚（M5.0水泥砂浆砌筑MU7.5页岩砖）→20厚1：2.5水泥砂浆抹面（基础底、砖模内侧）→钢筋安装、验收→A12镀锌圆钢防雷接地预埋、焊接连接→预埋螺栓定位→C35砼浇筑→基础砼面人工收面。

2）5#、6#、10#楼的施工升降机基础

根据现场的实际情况，施工升降机基础尺寸为长4100×宽3500×厚600mm，基础的混凝土强度等级为C35，配筋为三层双向B20@250,拉钩为B12@500，梅花形布置。其中垫层的尺寸为长4300㎜×宽3700×厚100㎜，混凝土等级C20。详见后面附件一资料。

基础方式为地下式。需要做好排水设施。

基础施工流程：测量定位→基础土石方开挖→素土夯实→垫层C20砼浇筑→基础砖模240厚（M5.0

水泥砂浆砌筑MU7.5页岩砖）→20厚1：2.5水泥砂浆抹面（基础底、砖模内侧）→钢筋安装、验收→A12镀锌圆钢防雷接地预埋、焊接连接→预埋螺栓定位→C35砼浇筑→基础砼面人工收面。

3）4#楼的施工升降机基础

4#楼施工升降机定位设置在4#楼的西面，即在松散的回填土层上，长期因施工水的影响，只能按照桩基础+承台结构形式考虑。桩直径为1500，桩身堪入泥岩1500。基础设计尺寸为4400（A）×3800(B)㎜，主要受力部位的承台尺寸为3430×1500×600㎜，非受力部位的基础厚度为600㎜。

基础方式为地下式。需要做好排水设施。

桩及承台的混凝土强度等级为C35。桩身配筋为20B18，螺旋箍筋为A10@150，承台配筋为三层双向B20@200,拉钩为B12@600，梅花形布置。

基础施工流程：测量定位→桩成孔施工→中风化持力层确认（堪入强风化岩层深度1500㎜）→桩成孔验收→钢筋笼安装、验收→桩芯C35混凝土浇筑→桩顶浮浆打凿→承台土方开挖→垫层C20砼浇筑→承台砖模240厚（M5.0水泥砂浆砌筑MU7.5页岩砖）→20厚1：2.5水泥砂浆抹面（承台底、砖模内侧）→承台钢筋安装、验收→A12镀锌圆钢防雷接地预埋、焊接连接→预埋螺栓定位→承台C35砼浇筑→承台砼面人工收面。

桩护壁做法：

1.桩护壁采用C25，护壁厚度为75～150。

2.桩顶至桩身区段护壁配筋采用A10@200。

桩护壁大样桩配筋大样

4）8#、9#楼的施工升降机基础

根据现场的实际情况，施工升降机基础尺寸为长4100×宽3500×厚600mm，基础的混凝土强度等

级为C35，配筋为三层双向B20@250,拉钩为B12@500，梅花形布置。其中垫层的尺寸为长4300㎜×宽3700×厚100㎜，混凝土等级C20。详见后面附件一资料。

基础施工流程：测量定位→塑料薄膜铺设→垫层C20砼浇筑→基础钢筋安装、验收→侧模（木模）安装、固定→2A12镀锌圆钢防雷接地预埋、焊接连接→预埋螺栓定位→C35砼浇筑→基础砼面人工收面。

基础方式为地上式。在施工升降机前面，为了保证材料运输，需要搭设平台。

施工升降机基础下方的负一层、首层结构梁板的模板支撑体系的基础上，在原支撑的立杆之间增加一根立杆，保证立杆间距为500×500，水平杆间距为1000。竖向剪刀撑间距为2000，水平剪刀撑一道。

四）.基础接地电阻设计

在施工13#楼车库顶板结构时，在施工升降机设置位置，预留防雷接地线，确保升降机基础的防雷接地线与之连接。

五）.排水及防护处理措施

由于电梯基础位于均位于地面以下，比日后的自然地面低450㎜，因此需设置排水沟、集水井和防护栏杆。

排水沟为300mm×400mm，内抹1:3水泥砂浆，集水井为800×800×1000mm的砖砌结构，内抹1:3水泥砂浆。

六、电梯基础验收

一）基础验收

提交地基的电梯基础施工记录、基础强度报告报有关部门复检，并填写\电梯拆装统一表格，存档。

二）安装验收

电梯所属单位提交电梯拥有方的租赁等级、电梯编号；电梯安拆施工单位提交安拆资质等级复印件、电梯安拆施工方案、电梯安拆安全技术交底书、电梯安拆自检书；设备、安全、技术、安装、项目各方联合进行电梯工作机构验收、安全保护装置验收、塔身垂直度验收、空载实验、额定起升载荷实验、超载动态实验（首次安装的新电梯和大修理后的电梯应进行绝缘实验和超载静态实验，长期停置（半年以上）的电梯第一次安装应进行绝缘试验），并填好电梯拆装统一表格，归档，验收合格后方可使用。

七、检查制度

1.每月组织一次对施工升降机各个安全装置进行检查，发现问题及时处理。

2.每月或每次安装附着后前都应对电梯基础和电梯垂直度进行检测，遇电梯升节、大雨天气之后

应加强检测，当发现电梯基础或电梯垂直度发生变化后，应立即通知器材部负责人和项目负责人，暂停电梯使用，查明原因后方可让电梯运行。

3.每月对电梯线路、接地保护进行检测。接地电阻应小于4欧姆，如发现超值，应检查接线是否

虚接、断线等问题并及时对存在问题进行修理。

4.检查制度：分公司器材部、项目部应会同项目有关人员每月对电梯进行全面检查，项目机器管

理人员根据使用情况随时进行检查。

八、基础定位图

阳台外边线4#楼施工电梯定位图

阳台外边线5#楼施工电梯定位图

阳台外边线7#楼施工电梯定位图

阳台外边线6#楼施工电梯定位图

阳台外边线8#楼施工电梯定位图

阳台外边线9#楼施工电梯定位图

阳台外边线10#楼施工电梯定位图

阳台外边线11#楼施工电梯定位图
