建筑物的定位放线和基础放线施工过程控制
1 建筑物的定位放线
根据设计给定的定位依据和定位条件进行建筑物定位放线，是确定平面位置和开挖茂盛的关键环节，施测中心须保证精度，杜绝错误。在高层建筑中地下工程较多，基础开挖范围较大，开挖区内的各种中线或轴线桩
均会挖掉，而在地下、地上各层施工中，又需准确、迅速地恢复轴线位置，以保证同一条中线或轴线在各层上投测的位置都能在同一铅直面内。故在建筑物定位放线中，要首先考虑主要中线或轴线桩的准确测设和长期稳定的保留问题。为此，在建筑物定位放线中，首先根据测设”建筑物矩形控制网”，它是测设在距基槽外1~5m（根据现场情况而定）、平等于建筑物的矩形控制网。
1.1 确认和检测定位依据
当定位依据是规划红线、道路中心线或测量控制点时，在同建设单位、设计单位和监理单位在现场当面交桩后，要根据各点的坐标值、标高值算其间距、夹角和高差，并实地校测各桩位是否正确，若有不符，应请建设单位妥善处理。
定位之前，应校测所用点位，以防误用有碰动和沉降变位的桩位。
2 建筑物矩形控制网的测设与放线
2.1 矩形控制网的测设
根据建筑物定位条件和矩形网距建筑物四廊轴线关系以及现场情况来决定矩形控制网的测设方法。
2.2 轴线控制桩的测定
在建筑物矩形控制网的四边上，测定建筑物各大角的中线或轴线控制桩（也叫引桩），测设时要以各边的两端控制桩为准，量通尺测定该边上各轴线控制桩线后，再校核各桩间距。
2.3 大角桩和轴线桩的测定
根据各中线、轴线的控制桩测定建筑物各大角和中线、轴线桩，在校测各桩间距和格方后，若高层竖向使用外控法施测时（详见后说明），还要将主要轴线准确地延长建筑物高度以外、能稳定保留桩位的地方，或附近现有建筑物的墙面上。
2.4 基槽灰线的撒设
根据建筑物各轴线桩或控制桩，按基础图撒好基槽灰线。这项工作精度要求不高，但很容易出差错。因此，在经自验合格后，必须向建设单位、监理单位或有关部门验线。
2.5 验线
验线时首先要检查定位依据的正确性和定位条件的几何尺寸，再检查建筑物矩形控制网和建筑四廊尺寸及轴线间距，这是保证建筑物定位条件和本身尺寸正确的重要措施。
验线时决不可只检查建筑物的自身四廊尺寸，而不检查建筑物的定位情况，这样可能会造成建筑物位置不漏检，致使整个建筑物定位不正确。
此外，验线时不仅要检查建筑物矩形网和各大角桩位、槽线情况，还要检查各轴线、尤其是主要轴线的控制桩（引桩）桩位是否准确和稳定，因为它是挖槽后，各施工层放线和高层竖向控制的基本依据。另外，沿规划红线兴建的高层建筑，在放线后，还要由城市规划部门验线，经验线合格后，方可破土开工，以防新建高层建筑压、超红线。
3 建筑物的基础放线
基础放线是确定建筑物位置的关键，施测中必须保证精度，严防出现错误。
3.1 基础放线
3.1.1 轴线控制桩的检测
根据建筑物矩形控制网的四角，检测各轴线控制桩位确实没有碰动和位移后方可使用。当建筑物轴线较为复杂，如60°柱网或任意角度的柱网，或测量放线使用平行借线时，都要特别注意防止用错轴线控制桩。
3.1.2 四大角和主轴线的投测
根据基槽边上的轴线控制桩，用经纬仪向基础垫层上投测建筑物四大角、四廓轴线和主轴线，经闭合校核后，再详细放出细部轴线。
3.1.3 基础细部线位的测定
根据基础图以各轴线为准，用墨线弹出基础施工中所需要的中线、边界线、墙宽线、桩位线、集水坑线等。
4 验线
首先要检查各轴线控制桩有无用错和位移，再用经纬仪检查各轴线的投测位置（即基础的定位），然后再实量四大角和各轴线的相对位置，以防整个基础在基槽内移动错位。另外，验线时还应检查垫层顶面的标高。
基础验线时的允许偏差如下：
长度L≤30m 允许偏差±5mm
30m<L≤60m 允许偏差±10mm
60m<L≤90m 允许偏差±15mm
90m<L 允许偏差±20mm
撂底线经有关技术部门、建设单位和监理单位验线后，方可正式交付施工使用。
5 高层建筑标高精度要求
5.1 施工允许偏差
钢筋混凝土结构施工中的标高允许偏差(测量工作称为允许误差)，每层±10mm ；全高±30mm 。
5.2 测量允许偏差
层间标高测量偏差不应超过±3mm，建筑全高(H)测量偏差不应超过3H／10000，且不应大于30m< H≤60m±10mm
60m< H≤90m±15mm 90m< H±20mm
6 高层建筑标高测法和要点
6.1±0.000 以下标高测法
为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高，为±0.000 以上的标高传递打好基础。高层建筑的基础一般均较深，有时又不在同一标高上，为控制基础和±0.000 以下各层的标高，在基础开挖过程中，应在基坑四周的护坡钢板桩或混凝土桩(选其侧面竖直且规正者)上各涂一条宽10cm 的竖向白漆带。用水准仪根据附近栋号的水准点或±0.000 水平线，测出各白漆带上顶的标高；然后用钢尺在白漆带上量出±0.000 以下，各负(-)整米数的水平线；最后，将水准仪安置在基坑内，校测四周护坡桩上各白漆带底部同一标高的水平线，当误差在±5mm 以内时，则认为合格。在施测基础标高时，应后视两条白漆带上的水平线以作校核。
6.2 ±0.000以上标高测法
±0.000 以上的标高测法，主要是用钢尺沿结构外墙、边柱或楼梯间等向上竖直测量。一般高层建筑至少要由 3 处向上引测，以便于相互校核和适应分段施工的需要。引测步骤是：
6.2.1 先用水准仪根据二个栋号水准点或±0.000 水平线，在各向上引测处准确地测出相同的起始标高线(一般多测+1.000m 标高线)。
6.2.2 用钢尺沿铅直方向，向上量至施工层，并划出正(+)米数的水平线，各层的标高线
均应由各处的起始标高线向上直接量取。高差超过一整钢尺长时，应在该层精确测定第二条起始标高线，作为再向上引测的依
据。
6.2.3 将水准仪安置到施工层，校测由下面传递上来的各水平线，误差应在±5mm 以内。在各层抄平时，应后视两条水平线以作校核。
6.3 标高施测中的要点
6.3.1 观测时尽量做到前后视线等长。测设水平线时，最好采用直接调整水准仪的仪器高度，使后视时的视线正对准水平线，前视时则可直接用铅笔标出视线标高点，然后用铝合金直尺以硬铅笔划水平线。这种测法比一般在木板上标记出视线再量反数的测法能提高精度1~2mm，但只能测出各层在+1.300m 或+1.400m 处的标高线，6.3.2 由±0.000 水平线向下或向上量高差时，所用钢尺应经过检定，量高差时尺身应铅直并用标准拉力，同时要进行尺长和温度改正(钢结构不加温度改正)。
6.3.3 为保证竣工时±0.000 和各层标高的正确性，应请建设单位、监理单位和设计单位明确：在测定±0.000 水平线和基础施工时，如何对待地基开挖后的回弹与整个建筑在施工期间的下沉影响，建议本高层建筑在基础施工中将总下沉量在基础垫层的设计标高中预留出来。
7 高层建筑竖向控制
当高层建筑施工到±0.000 后，随着结构的升高，要将首层轴线逐层向上投测，用以作为各层放线和结构竖向控制的依据。其中，以建筑物轮廓轴线和控制电梯井轴线的投测更为重要。为保证本工程质量，特别对高层建筑施工测量进行专门要求。
7. 1工程建筑竖向精度要求
10. 1. 7. 1. 1 施工允许偏差钢筋混凝土结构施工中的竖向允许偏差，层间8mm; 全高（H）H /1000?30mm 。
7.2 高层建筑竖向投测和要点
为了满足上述测量精度要求，常采用下列两类方法进行高层建筑轴线的竖向投测。无论使用哪类方法向上投测轴线，都必须在基础工程完成后，根据建筑场地平面控制网，校测建筑物轴线控制桩后，将建筑轮廓和各细部轴线精确地弹测到±0.000 首层平面上，作为向上投测轴线的依据。
7.2.1 内控法
由于本工程施工场地窄小，无法在建筑物之外的轴线上安置仪器施测，故采用此法。在建筑物的首层测设室内控制网，用垂准线原理进行竖向投测，故此法也叫垂准线投测法。由于使用仪器类型的限制，所以采用吊线坠投测方法。以下是对此法的详细说明：吊线坠法是使用较重的特制线坠悬吊，以首层靠近建筑物轮廓的轴线交点为准，直接向各施工层悬吊引测轴线。施测中，保证采取得当的措施，使用线坠引测铅直线是既经济、简单，又直观、准确的方法。一般在3～4m 层高的情况下，要求认真操作，由下一层向上一层悬吊铅直线的误差不会大于±3mm。若采取依次逐层悬吊18 层，其总误差不会大于±3mm√18 =±12.72mm，此精度能满足规范要求。但在使用吊线坠法向上引测轴线中，要特别注意以下几点：
（1）线坠的几何形体要规正，重量要适当(1～3kg)。吊线要用编织的或没有扭曲的细钢丝。
测小于3～4mm 时，取其平均位置，两次平均位置之差小于2 ~ 3mm 时，再取平均位置，作为投测结果。
（4）投测中要防风吹和震动，尤其是侧向风吹。
（5）在逐层引测中，要用更大的线坠(如5kg)每隔3～5 层，由下面直接向上放一次通
线，以作校测。
（2）悬吊时要上端固定牢固，线中间没有障碍，尤其是没有侧向抗线。
（3）线下端(或线坠尖)的投测人，视线要垂直结构面，当线左、线右投
8 变形观测
本工程的变形观测主要是观测高层建筑施工造成邻近建（构）筑物的变形以及日照等对建筑物施工影响的变形，以保证安全和正确指导本工程施工。
8.1 沉降观测
8.1.1 施工塔吊基座的沉降观测
高层建筑施工使用的塔吊，吨位和臂长均较大。塔吊基座虽经处理，但随着施工的进展，塔身逐步增高，尤其在雨期时，可能会因塔基下沉，倾斜而发生事故。因此，要根据情况及时对塔基四角进行沉降观测，检查塔基下沉和倾斜状况，以确保塔吊运转安全，工作正常。
8.1. 2 日照对高层建(构)筑物上部位移变形的观测
本项观测对施工中如何正确控制高层建(构)筑物的竖向偏差具有重要作用。观测随建(构)筑物施工高度的增加，一般每30m 左右实测一次。实测时应选在日照有明显变化的晴天天气进行，从清晨起每一小时观测一次，至次日清晨，以测得其位移变化数值与方向，并记录向阳面与背阳面的温度。
8.1.3 建筑物本身的位移观测
由于地质或其他原因，当建筑物在平面位置上发生位移时，应根据位移的可能情况，在其纵向和横向上分别设置观测点和控制线，用经纬仪视准线或小角度法进行观测。
8.2 倾斜观测
8.2.1 建(构)筑物竖向倾斜观测.
一般要在进行倾斜监测的建(构)物上设置上，下二点或上、中，下多点观测标志，各标志应在同一竖直面内。用经纬仪正倒镜法，由上而向下投测各观测点的位置，然后根据高差计算倾斜量。或以某一固定方向为后视，用测回法观测各点的水平角及高差，再进行倾斜量的计算。
8.2.2 建(构)筑物不均匀下沉对竖向倾斜影响的观测
这是高层建筑中最常见的倾斜变形观测，利用沉降观测的数据和观测点的间距，即可计算由于不均匀下沉对倾斜的影响。
9 竣工资料
竣工资料不仅是验收和评价工程是否按设计施工的基本依据，更是工程交付使用后进行管理、维修、改建及扩建的依据。因此，竣工图和竣工资料是国家基本建设工程的重要技术档案资料，必须按规定绘制和整理，并长期保存。为此，施工单位必须认真，负责做好这项工作，按照国家有关规定，编制所承包工程范围内的竣工文件材料，设计单位必须提供编制竣工图所需的施工图，配合施工单位完成编制竣工文件材料的任务。建设单位负责督促检查和验收，并汇总本单位和施工单位负责提供的竣工档案，按期报送各有关单位和档案部门。
9.1 工程竣工图的基本内容
凡在施工中，按图施工没有变更的，可在新的原施工图上加盖”竣工图”标志后，作为竣工图；无大变更的，可在新的施工图上加以修改补充后，加盖”竣工图”标志作为竣工图；变更较多或不宜在原施工图修改、补充的，应重新绘制与原施工图统一图式的竣工图底图。
9.2 竣工资料的工作要点
做好竣工资料的关键是，从施工准备开始就有次序地，一项不漏地积累各项预检资料，尤其是对隐蔽工程，一定要在回填土前或下一步工序前及时测出竣工位置，否则就会造成漏项。在收集竣工资料的同时，要做好设计图纸的保管。各种设计变更通知，洽商记录都要保存完整。
建筑场地平面控制网和标高控制网的资料，在验收后，应是竣工测量的第一份资料。而且是以后实测竣工位置(坐标与标高)的基本依据。原地面的实测标高(一般每20m×20m 测一点)与基坑开挖后的坑底标高，是计算实际土方量的依据，也是基础实际挖深的依据。建筑物定位放线的验收资料、垫层上撂底线的验收资料和±0.000 首层平面放线验收资料，都是确定建筑物位置的主要资料，也是绘制竣工总平面图的依据。建筑场地内的各种地下管线与构筑物的验收资料，都是绘制总图的基本依据。
总之，随着工程的进展，各局部的竣工验收，均要及时实测竣工资料，收集验收单据，做到不漏测，不缺验收单据。
感谢您的阅读！
工程测量放线方案
㈠工程测量 1、测量放线方案 本工程的测量放线工作，依据城市规化局或建设方提供的绝对座标，采用全站仪，再根据施工图提供的各个座标点通过精确计算在施工现场放好每一个角点或座标点，整个测设过程经过初测、精测和检测三个步骤，放线前，必须认真验算各座标点与建筑物的相互关系，认真计算座标点数据与建筑物数据是否相符，认真复算结构尺寸与建筑尺寸是否相等，经复算各个相互关系无误后再进行实地放线。 2、具体操作方法 1)建立轴线控制网，以业主提供的座标点和设计总平面图，定出建筑物四大角控制点，根据各控制点引出各轴线，建立建筑物轴线平面控制网。 轴线控制网采用直角坐标法进行引测，分为初定、精测和检测三步。 轴线初定时把设计座标投测在地面上，利用打入土中的小木桩作埋设标志，由于该点在土方开挖时将被挖去，为此在初定时同时定出前后方向桩，外桩埋设在离基坑开挖边线2—3m以外，并埋设好混凝土标桩，顶部放置200mm×200mm不锈钢板。方格网控制点初定并将标桩埋设好后，进行精测，采用现场改正方法，长轴线改正时其180°之差10＂，短轴线改正时其90°之差6＂。 上述两个步骤完成后，会同业主单位和监理方对控制网进行检测。测角用J2经纬仪两个测回，距离往返观测，最后根据所测得的数据进行平差计算坐标值和测量精度，其闭合测角中误差在±3〞之内，边长丈量相对中误差为1／2000即为合格，可进行下道工序施工。
2)高程控制：按业主单位和设计方确认的水准原点，在建筑物四角建立高程控制点采用二等测量确定水准面的标高，可将水准点记于轴线控制桩上，也可另外埋设高程控制点。控制点处挖土后现浇一圈混凝土，中心埋入Ф25的圆头钢筋，本工程控制点共六个。另在远处永久性建筑物上作两个对照观测点，高程控制点经业主和监理方检测确认后，方能投入使用。 3）垂直度测量控制，本工程采用J2级经纬仪控制，框架结构柱，墙垂直度，本工程控制点设在建筑物的阳角，观测点用红漆标准在砼柱上，标注标志用三角形表示，每次在同一线上进行观测，其它轴线根据经纬仪引上线进行观测，同时做好观测记录并归档，要求每层垂直度不超过5mm，且整栋建筑物垂直度误差控制在15mm以内。 4）沉降观测：沉降观测点设置在标高0.5m处，观测点总数不少于10点，主要设置在地下室角点及沉降缝轴线处，观测点规点用φ12以上钢筋埋置在砼中，测量仪器采用高精度的等距水准仪和专用钢卷尺，按要求做好实测记录，如有不正常结果，及时提请设计、监理、业主、质监部门分析处理，观测点相邻两点的误差值不超过间距的千分之二，按设计院标示沉降观测点进行观测。 ㈡施工测量 1) 建立轴线控制网，以业主提供的座标点和设计总平面图，定出建筑物四大角控制点，根据各控制点引出各轴线，建立建筑物轴线平面控制网。 轴线控制网采用直角坐标法进行引测，分为初定，精测和检测三步。 轴线初定时把设计座标投测在地面上，利用打入土中的小木桩作
建筑工程定位放线方法
工程定位放线方法 (1)进场后首先对甲方提供施工图进行复核，以确保设计图纸的正确。其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。 (2) (2) 现场建立控制座标网和水准点。现场平面控制网的测设方法在下面。水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。 (3) (3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。 (4)一.根据本工程的平面形状，决定采用矩形网控制。 (5)按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m的现场控制网，建筑物的定位即以控制网轴线为准。 (6)二.根据本工程的平面形状，适宜于采用多边形现场控制网。 (7)以与工程主轴线相对应的互成120°方向的三根线作为控制网的 轴线，控制轴线的间距为30m，形成现场控制网。工程定位即以该轴线为准。 (8)三.取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。工程的其它轴线依据主轴线位置确定。
(9)五.在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。作为底板施工阶段垫层浇筑、支底板模板的依据。 六.地下室施工阶段标高测量方法 为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。为±0.00以上的标高传递打好基础。 采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(>5mm)应予调整。 七.外控法施工要点 施测时将经纬仪安置在建筑附近进行竖向投测。 (1)测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。 (2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。应尽量以首层轴线位置为准，直接向施工层投测，避免逐层上投造成误差积累。
建筑物基础施工放线的各种方法与放
基槽开挖边线放线与基坑抄平 1．基槽开挖边线放线 在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。 2．基坑抄平 为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3~5m测设一根比槽底设计高程提高~的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。如图所示，槽底设计高程为，欲测设比槽底设计高程高的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为，求得测设水平桩的应读前视读数+。然后贴槽壁立水准尺并上下移动，直至水准仪水平视线读数为时，沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。 为砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。 基础施工放线 基础施工包括垫层和基础墙的施工。 1．垫层中线的测设 在基础垫层打好后，根据龙门板上的轴线钉或轴线控制桩，用经纬仪或用拉绳挂锤球的方法（见图和图），把轴线投测到垫层面上，并用墨线弹出墙中心线和基础边线，作为砌筑基础的依据。由于整个墙身砌筑均以此线为准，所以要进行严2．垫层面标高的测设 垫层面标高的测设是以槽壁水平桩为依据在槽壁弹线，或在槽底打入小木桩进行控制。如果垫层需支架模板可以直接在模板上弹出标高控制线。
3．基础墙标高的控制 墙中心线投在垫层上，用水准仪检测各墙角垫层面标高后，即可开始基础墙（±以下的墙）的砌筑，基础墙的高度是用基础皮数杆来控制的。基础皮数杆是用一根木杆制成，在杆上事先按照设计尺寸将每皮砖和灰缝的厚度一一画出，每五皮砖注上皮数，（基础皮数杆的层数从±向下注记）并标明±和防潮层等的标高位置。 立皮数杆时，可先在立杆处打一根木桩，用水准仪在木桩侧面定出一条高于垫层标高某一数值（10㎝）的水平线，然后将皮数杆上标高相同于木桩上的水平线对齐，并用钉把皮数杆与木桩钉在一起，作为基础墙砌筑的标高依据。 基础施工结束后，应检查基础面的标高是否符合设计要求。可用水准仪测出基础面上若干点的高程，并与设计高程相比较，允许误差为± 10mm。 （九）悬高测量（REM）* 为了得到不能放置棱镜的目标点高度，只须将棱镜架设于目标点所在铅垂线上的任一点，然后测量出目标点高度VD。悬高测量可以采用“输入棱镜高”和“不输入棱镜高”两种方法。 1、输入棱镜高 （1）按MENU——P1 ↓——F1（程序）——F1（悬高测量）——F1（输入棱镜高），如：。 （2）照准棱镜，按测量（F1），显示仪器至棱镜间的平距HD——SET（设置）。 （3）照准高处的目标点，仪器显示的VD，即目标点的高度。 2、不输入棱镜高 （1）按MENU——P1 ↓——F1（程序）——F1（悬高测量）——F2（不输入棱镜高）。
施工放线是从建筑物定位开始的
施工放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。 大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。 一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。放线工具为“全站仪”或“比较高级的经纬仪”。 二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。小工程可能没有测量员，就是施工员放线。 注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。 三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。 我有20多年的施工经验，由于时间关系说的不是很细（放线有很多技巧），希望对你有所帮助。 施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。这种方法是最简单实用的。 说白了就是把图纸上的形状按1:1的比例投放到地面上 但要学会看图纸，学会必要的仪器操作。 线工是个综合性很强的工种，不仅要掌握各种仪器的操作，而且得能识图，并且能快速地记忆数值，要求精确的操作等等。首先学会水准仪、经纬仪的操作，然后学习识图，最好是能画图，接着熟悉图纸，从放大线开始，确定轴线位置，最后放局部轴线，弹出墙体留置洞口等等，只有多练习，勤问人，等你放一两栋楼的线就会慢慢熟练的。 施工放线现场操作有多种放线方法；一般分有龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺，尺寸要大一点，一般6、8、10m，这样比较准确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺，一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了，用水准仪在龙门板上测放控制高程。 后者如果会用经纬仪或全站仪那就简单多了，只要根据图纸已知的控制点或现场确定的控制点，图纸上的距离、角度关系就可测量确定轴线的具体位置。
设备基础施工放线
《基础划线及垫铁配置》备课笔记 第一单元基础划线 设备的基础一般都是钢筋混凝土结构，它承受着设备的动、静载荷，使其稳固地装置在规定的部位上。基础尺寸和强度是根据实际设备的安装、运行需要而设计和确定的。 一个良好的基础除应具备足够的强度，正确的尺寸，并能牢固地固定设备的根基之外，尚需对转动设备在运行中产生的振动有一定的削弱作用。 基础是设备的依托，基础的质量优劣和尺寸正确与否，对设备的安装质量和日后的安全经济运行都有直接的影响。因此，在安装前，安装人员要会同土建人员对基础进行全面地检查验收，确认合格后才能进行划线工作。 课题一基础的检查 设备正式安装前，对土建提交的基础应进行验收，确认浇制质量与主要尺寸合格后，才能使用。验收前应拆除基础的模板，并清理干净。施工班组应积极配合有关部门，做好交付安装的验收检查并记录，若有缺陷时，应提出报告。检查的主要内容和要求如下： 一、基础的验收 当基础混凝土强度达到70％以上，基础及预留孔等处的所有模板均已拆除后，即可会同土建施工人员进行检查验收。首先由土建人员提供移交资料，然后进行外观和尺寸的全面检查，最后办理移交签证手续。 基础验收时应提供的移交手续有： ①施工图(包括设计变更图)； ②设计变更及材料代用证件； ③混凝土工程施工日记； ④混凝土试块的试验数据； ⑤钢筋及焊接接头的试验数据； ⑥隐蔽工程验收记录； ⑦结构外形尺寸、标高、位置的检查记录； ⑧沉降观察记录和测点布置图。 二、基础的浇制质量 检查基础外表面，不应有裂缝、蜂窝、孔洞、露筋及剥落等现象。如有应视其严重程度、缺陷所在部位重要与否，作出妥善处理，严重者应报废，重新浇制。 三、基础尺寸的检查 对基础尺寸的检查，应以土建部门提供的主厂房的纵横中心和标高为准。用拉钢丝的方法定出基础主纵横中心线，核对基础相对于主厂房和临近设备的位置；核对基础的外形尺寸；核对其他中心线、预留孔(道)、预埋件等与主纵横中心线的相对位置；核对预留孔、预埋件自身的尺寸；核对所有的标高。 四、地脚螺栓的检查
建筑工程定位放线方法之欧阳光明创编
工程定位放线方法 (1) 欧阳光明（2021.03.07） (2)进场后首先对甲方提供施工图进行复核，以确保设计图纸的正确。其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。 (2) 现场建立控制座标网和水准点。现场平面控制网的测设方法在下面。水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。 (3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。一.根据本工程的平面形状，决定采用矩形网控制。按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m的现场控制网，建筑物的定位即以控制网轴线为准。二.根据本工程的平面形状，适宜于采用多边形现场控制网。以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线，控制轴线的间距为30m，形成现场控制网。工程定位即以该轴线为准。三.取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。工程的其它轴线依据主轴线位置确定。五.在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。作为底板施工阶段垫层浇筑、支底板模板的依据。
六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。为±0.00以上的标高传递打好基础。采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(>5mm)应予调整。 七.外控法施工要点施测时将经纬仪安置在建筑附近进行竖向投测。 (1)测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。 (2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。应尽量以首层轴线位置为准，直接向施工层投测，避免逐层上投造成误差积累。 (3)取正倒镜向上投测的平均位置，以抵消经纬仪的视准轴不垂直横轴和横轴不垂直竖轴的误差影响 八.垂直度的控制采用吊线坠法采用较重的特制线坠悬吊，以确定的轴线交点为准，直接向各施工层悬吊引测轴线。 (1)线坠的几何形体要规正，重量要适当(1～3kg)。吊线用编织的和没有扭曲的细钢丝。 (2)悬吊时要上端固定牢固，线中间没有障碍，尤其是没有侧向抗力。 (3)线下端(或线坠尖)的投测人，视线要垂直结构面，当线左、线右投测小于3～4mm时，取其平均位置，两次平均位置之差小于2～3mm时，再取平均位置，作为投测结果。 (4)投测中要防风吹和震动，尤其是侧向风吹。 (5)在逐层引测中，要用更大的线坠(如5kg)每隔3～5层，由下面直接向上放一次通
施工放线全过程
土建房屋工程施工放线方法 该帖被浏览了136次| 回复了7次土建/房屋工程施工放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。 大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。 一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。放线工具为“全站仪”或“比较高级的经纬仪”。 二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。 基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。小工程可能没有测量员，就是施工员放线。 注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。 三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。 我有20多年的施工经验，由于时间关系说的不是很细（放线有很多技巧），希望对你有所帮助。 施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N 多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。这种方法是最简单实用的。 说白了就是把图纸上的形状按1:1的比例投放到地面上 但要学会看图纸，学会必要的仪器操作。 线工是个综合性很强的工种，不仅要掌握各种仪器的操作，而且得能识图，并且能快速地记忆数值，要求精确的操作等等。首先学会水准仪、经纬仪的操作，然后学习识图，最好是能画图，接着熟悉图纸，从放大线开始，确定轴线位置，最后放局部轴线，弹出墙体留置洞口等等，只有多练习，勤问人，等你放一两栋楼的线就会慢慢熟练的。 施工放线现场操作有多种放线方法；一般分有龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打
建筑物的定位放线和基础放线
第一节建筑物的定位放线和基础放线 10.1.1 建筑物的定位放线 根据设计给定的定位依据和定位条件进行建筑物定位放线，是确定平面位置和开挖茂盛的关键环节，施测中心须保证精度，杜绝错误。在高层建筑中地下工程较多，基础开挖范围较大，开挖区内的各种中线或轴线桩 均会挖掉，而在地下、地上各层施工中，又需准确、迅速地恢复轴线位置，以保证同一条中线或轴线在各层上投测的位置都能在同一铅直面内。故在建筑物定位放线中，要首先考虑主要中线或轴线桩的准确测设和长期稳定的保留问题。为此，在建筑物定位放线中，首先根据测设“建筑物矩形控制网”，它是测设在距基槽外1~5m（根据现场情况而定）、平等于建筑物的矩形控制网。 10.1.1.1 确认和检测定位依据 当定位依据是规划红线、道路中心线或测量控制点时，在同建设单位、设计单位和监理单位在现场当面交桩后，要根据各点的坐标值、标高值算其间距、夹角和高差，并实地校测各桩位是否正确，若有不符，应请建设单位妥善处理。 定位之前，应校测所用点位，以防误用有碰动和沉降变位的桩位。 10.1.2 建筑物矩形控制网的测设与放线 10.1.2.1 矩形控制网的测设 根据建筑物定位条件和矩形网距建筑物四廊轴线关系以及现场情况来决定矩形控制网的测设方
法。 10.1.2.2 轴线控制桩的测定 在建筑物矩形控制网的四边上，测定建筑物各大角的中线或轴线控制桩（也叫引桩），测设时要以各边的两端控制桩为准，量通尺测定该边上各轴线控制桩线后，再校核各桩间距。 10.1.2.3 大角桩和轴线桩的测定 根据各中线、轴线的控制桩测定建筑物各大角和中线、轴线桩，在校测各桩间距和格方后，若高层竖向使用外控法施测时（详见后说明），还要将主要轴线准确地延长建筑物高度以外、能稳定保留桩位的地方，或附近现有建筑物的墙面上。 10.1.2.4 基槽灰线的撒设 根据建筑物各轴线桩或控制桩，按基础图撒好基槽灰线。这项工作精度要求不高，但很容易出差错。因此，在经自验合格后，必须向建设单位、监理单位或有关部门验线。 10.1.2.5 验线 验线时首先要检查定位依据的正确性和定位条件的几何尺寸，再检查建筑物矩形控制网和建筑四廊尺寸及轴线间距，这是保证建筑物定位条件和本身尺寸正确的重要措施。 验线时决不可只检查建筑物的自身四廊尺寸，而不检查建筑物的定位情况，这样可能会造成建筑物位置不漏检，致使整个建筑物定位不正确。 此外，验线时不仅要检查建筑物矩形网和各大角桩位、槽线情况，还要检查各轴线、尤其是主要轴线的控制桩（引桩）桩位是否准确和稳定，因为它是挖槽后，各施工层放线和高层竖向控制的
建筑物测量、放线、定位施工工艺规程
建筑物测量、放线、定位施工工艺规程 1范围 本工艺规程规定了施工测量过程中的技术要求及质量标准。 本工艺规程适用于宁夏电力建设工程公司在工业建筑物施工过程中的测量、放线、定位工作。 2规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。凡是注日期的引用文件， 其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规程。 12898—91 国家三、四等水准测量规范 50026—2007 工程测量规范 5001-2004 火力发电厂工程测量技术规程 5210.1—2005 电力建设施工质量验收及评定规程 3术语和定义 3.1场区控制网 对于建筑场地大于12 的工程项目或重要工业区，根据场区坐标系平行与厂区内建筑物设置的正方形或矩形坐标及高程控制网络。 3.2建筑物控制网 对于某一建筑物，根据场区控制网，测设的平行与该建筑物轴线并环该建筑物的正方形或矩形坐标及高程控制网络。 3.3场区坐标系在工程设计和施工中所采用的假设坐标系（或独立坐标系）它也是平面直角坐标系。它是以主要建筑物的布置方向为纵横轴，纵向一般用 A 来表示，横向一般用B来表示。 3.42 ″级仪器指一测回水平方向中误差标称为2″的测角仪器。包括全站仪、电子经纬仪、光学经纬仪。1″和6″仪器的定义方法相似。 4作业项目概况 4.1大中型的施工项目，应先建立场区控制网，再分别建立建筑物施工控制网；小规模或精度高的独立施工项目，可直接布设建筑物施工控制网。 4.2场区控制网，应充分利用勘察阶段的已有平面和高程控制网。原有平面控制网的边长，应投影到测区的主施工高程面上，并进行复测检查。精度满足施工要求时，可作为场区控制网使用。否则，应重新建立场区控制网。 4.3控制网点，应根据设计总平面图和施工总布置图布设，并满足建筑物施工测设的需要。 4.4建筑物施工控制网，应根据场区控制网进行定位、定向和起算；控制网的坐标，应与工程设计所采用的主副轴线一致；建筑物的± 0 高程面，应根据场区水准点测设。 4.4建筑物放样、定位前，应对建筑物施工平面控制网（轴线控制桩）和高程控制点进行查核；建筑物的放样、定位应根据建筑物施工控制网（轴线控制桩）中相邻距离指标桩以内分法放样、定位。 5作业准备 5.1资料收集及技术准备
工程定位放线方法
工程定位放线方法： (1) 进场后首先对甲方提供施工图进行复核，以确保设计图纸的正确。其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。 (2) 现场建立控制座标网和水准点。现场平面控制网的测设方法在下面。水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。 (3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。 二.根据本工程的平面形状，决定采用矩形网控制。 按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m的现场控制网，建筑物的定位即以控制网轴线为准。 三.根据本工程的平面形状，适宜于采用多边形现场控制网。 以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线，控制轴线的间距为30m，形成现场控制网。工程定位即以该轴线为准。 四.取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。工程的其它轴线依据主轴线位置确定。 五.在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。作为底板施工阶段垫层浇筑、支底板模板的依据。 六.地下室施工阶段标高测量方法 为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。为±0.00以上的标高传递打好基础。 采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(>5mm)应予调整。 七.外控法施工要点： 施测时将经纬仪安置在建筑附近进行竖向投测。 (1)测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。 (2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。应尽量以首层轴线位置为准，直接向施工层投测，避免逐层上投造成误差积累。 (3)取正倒镜向上投测的平均位置，以抵消经纬仪的视准轴不垂直横轴和横轴不垂直竖轴的误差影响。 八.垂直度的控制采用吊线坠法： 采用较重的特制线坠悬吊，以确定的轴线交点为准，直接向各施工层悬吊引测轴线。 (1)线坠的几何形体要规正，重量要适当(1～3kg)。吊线用编织的和没有扭曲的细钢丝。 (2)悬吊时要上端固定牢固，线中间没有障碍，尤其是没有侧向抗力。 (3)线下端(或线坠尖)的投测人，视线要垂直结构面，当线左、线右投测小于3～4mm时，取其平均位置，两次平均位置之差小于2～3mm时，再取平均位置，作为投测结果。 (4)投测中要防风吹和震动，尤其是侧向风吹。 (5)在逐层引测中，要用更大的线坠(如5kg)每隔3～5层，由下面直接向上放一次通线，以作校测。 九.上部结构标高测法： ±0.00以上的标高测法，主要是用钢尺沿结构外部向上竖直测量，在四周共设三处，以便于相互校核。施测要点：
专项基础施工放线
施工前的准备：经纬仪、水准仪、墨斗、50米钢尺、5米卷尺。 1.1基槽开挖：槽边线的确定 所用的工具：50m卷尺、5m塔尺、白灰、铁锹、经纬仪。 测量员：根据图纸上的尺寸把槽的上口线和下口线放出来。 下口线外扩的距离：模板厚度/挡土墙厚度+80cm工作面 上口线外扩的距离：坡度系数*深度 地下轴线投测 4.3.1基础垫层放线：人工清槽后，用经纬仪向基槽内投测轴线控制线，投测到基坑内的轴线必须做一次整体闭合，分段施工投测纵横各两道轴线做闭合，作为地下结构施工依据，根据投测下来的轴线控制线和基础平面图放出垫层边线，并钉桩挂线。 4.3.2基础砖模墙放线：垫层砼浇筑后，上人不留痕迹时，用经纬仪向垫层上投测轴线控制线，并用经纬仪在垫层上做闭合校测，精度合格后，根据基础图放出外墙砖模砌墙位置线，放线时考虑外墙防水找平层、防水层、防水保护层，共计3cm 预留量，即外墙外边线向外量3cm为砌砖模的内边线。 基础模板放线：
4.3.3基础底板放线：防水保护层做完后，在上人不留痕迹时，用经纬仪向保护层上投测轴线控制线，并做闭合校测，精度合格后，根据控制线和基础图，用钢尺测出细部轴线，并用墨斗弹出墙边线、轴线、门窗洞口线、柱身节点线、楼梯生根线等基础施工所需各种线。用钢尺量距时，前后尺手动作配合要齐，拉力采用标准拉力50N，对点、读数、划点及时准确。弹线时墨量适中粗细适中，墨线宽度应小于1mm，弹线长度不超过4m弹线误差不超过2mm。对复杂的地方用红漆标识，如柱身节点、轴线标号等，便于施工人员一目了然，放完后，经自检互检合格后，提请监理单位验线，并办理交接检手续进行下道工序施工。 4.3.4基础墙体钢筋生根定位放线：当基础底板上网钢筋绑扎完毕后，用1kg的线坠将墙体位置准确的垂吊在钢筋表面上，用红漆标注，以保证墙体、暗柱钢筋生根正确。 4.3.5地下室楼层放线：基础底板浇筑完后，在上人不留痕迹时，用经纬仪向底板上投测轴线控制线，闭合校测精度合格后，用经纬仪、钢尺、盒尺根据基础平面图放出墙体边线、墙边50cm控制线、门窗洞口线等，放完后经自检互检合格后，由验线员验线，验线合格后方可开始下道工序。 4.3.6地下室楼层墙体筋控制：在顶板模支模后进行二次模板放线与二次结构放线，用经纬仪在模板上投测轴线控制线，根据轴线控制线测出每一道墙的50cm控制线，并用墨线弹出红漆标识。钢筋工根据墙50cm控制线调整立墙筋，保证墙体钢筋出顶板后位置正确。水电工种根据二次结构线把水电预留洞及灯位准确定位。精品文档word文档可以编辑！谢谢下载！

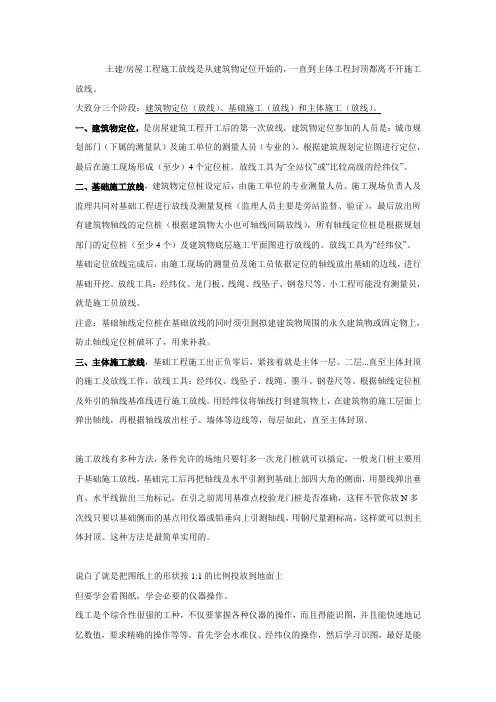

土建房屋工程施工放线方法
