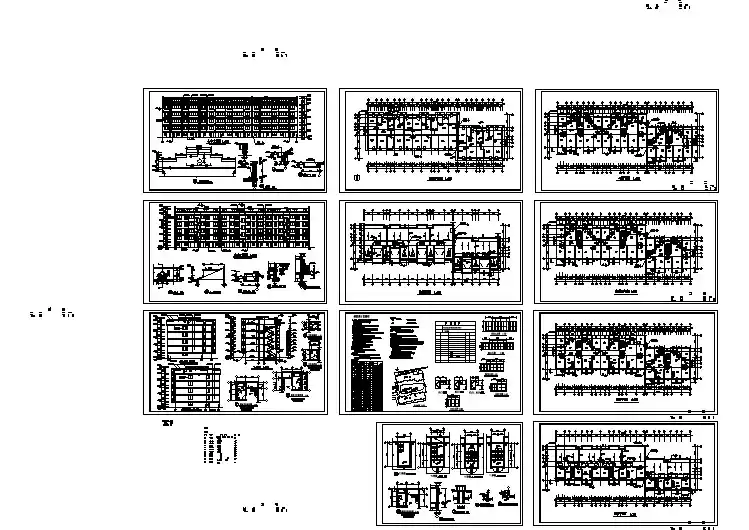

某花园小区建筑平面图立面图的图纸

建筑设计平面图常用尺寸

建筑设计平面图常用尺寸家具设计的基本尺寸（单位：厘米）衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65 推拉门：75~150，高度：190~240 矮柜：深度：35~45，柜门宽度：30-60 电视柜：深度：45-60，高度：60-70 单人床：宽度：90，105，120；长度：180，186，200，210 双人床：宽度：135，150，180；长度180，186，200，210 圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240 厕所、厨房门：宽度：80，90；高度：190，200，210 窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90 双人式：长度：126-150；深度：80-90 三人式：长度：175-196；深度：80-90 四人式：长度：232-252；深度80-90 茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75 正方形：长度75-90，高度43-50 大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42 方形：宽度90，105，120，135，150；高度33-42 书桌：固定式：深度45-70（60最佳），高度75

活动式：深度65-80，高度75-78 书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240 圆桌：直径90，120，135，150，180 书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90 活动未及顶高柜：深度45，高度180-200 木隔间墙厚：6-10；内角材排距：长度（45-60）*90 桌椅子桌类家具高度尺寸：７００ｍｍ、７２０ｍｍ、７４０ｍｍ、７６０ｍｍ四个规格；椅凳类家具的座面高度：４００ｍｍ、４２０ｍｍ、４４０ｍｍ三个规格。桌椅高度差应控制在２８０至３２０ｍｍ范围内。正确的桌椅高度应该能使人在坐时保持两个基本垂直：一是当两脚平放在地面时，大腿与小腿能够基本垂直。这时，座面前沿不能对大腿下平面形成压迫。二是当两臂自然下垂时，上臂与小臂基本垂直，这时桌面高度应该刚好与小臂下平面接触。这样就可以使人保持正确的坐姿和书写姿式。

平面立面大样图概念

平面立面大样图概念 The following text is amended on 12 November 2020.

识图识图比制图容易掌握，正像学驾驶比修理汽车简单很多一样，制图与识图也是这个道理，所以先学会看图、读图、懂图、识别图，再学制图是合乎逻辑的。室内装饰设计是建筑设计的延续，所以室内设计师接受装饰设计任务后，首先接触到的就是全套的建筑图纸。看懂建筑图纸并不是很难的问题，因为图纸中所表达的内容完全是很形象的符号图像，通过图纸的直观表达，便可了解建筑的全部内容。建筑图是表示建筑物的内部和外部形状的图纸，有平面图、立面图、剖面图等。通过对建筑图的分析和解释会很快掌握对图纸的识读方法。建筑工程图解析一、建筑图的概念建筑图是表示房屋内部与外部形状及尺度等的图纸，包括平面图、立面图、剖面图等，这些图纸都是按照客观规律的原理绘制的。二、对建筑图的初步分析 1.平面图（1）建筑的平面图是房屋的水平剖面图，把房屋的窗台以上部分切除，切面以下部分的水平形态就称为平面图（如图1-1所示）。图1-1 （2）若一栋多层的楼房，每层布置不同，则每层都应画平面图。若几个楼层平面布置相同，则只画一个标注层的平面图就可以了。（3）平面图表示房屋占地的面积、内部分隔、墙的厚度、台阶楼梯以及门窗局部的位置和大小等。（4）平面图的种类有总平面图、平面图、屋顶平面图等，而室内装饰工程图中的天棚平面图不是仰视图，而是设想透过天棚楼板所观察到的布局图。 2.立面图

建筑的立面图，是一栋建筑物的四周外观造型的图样。按建筑各立面的朝向绘制图形，称为东、南、西、北立面图（如图1-2所示）。立面图主要表明建筑物的外部形状，房间长、宽、高的尺寸，屋顶的形式，门窗洞口的位置，外墙面装饰的材料及做法等。图1-2 3.剖面图剖面图是以遐想的平面，把建筑物沿垂直方向切开，剖切后的相对应的两个正立投影面图称为剖面图。 4.建筑图的剖立面（1）建筑图与室内装饰图中都有剖面图与立面图组合在一起的剖立面，（如图1-3所示）。

建筑总平面图设计

方案設计阶段总平面設计内容 (2) 一、設计说明书 (2) 二、設计图纸 (2) 初步設计阶段总图設计内容 (3) 一、設计说明书 (3) 1、設计依据及基础资料 (3) 2、場地概述 (3) 3、总平面布置 (4) 4、竖向設计 (4) 5、交通组织 (5) 二、設计图纸 (6) 1、区域位置图 (6) 2、总平面图 (6) 3、竖向布置图 (7) 施工图設计阶段总平面設计内容 (9) 一、图纸目录 (9) 二、設计说明书 (9) 三、总平面图 (9) 四、竖向布置图 (10) 五、土方图 (11) 六、管道综合图 (12) 七、绿化及建筑小品布置图 (13) 八、详图 (13) 九、設计图纸增减 (13) 十、计算书 (13)

方案設计阶段总平面設计内容一、設计说明书 1、概述場地現状特点和周边环境情况,详尽阐述总体方案构思意图和布局特点,以及在竖向設计、交通住址、景观绿化、环境保护等方面所采取具体措施. 2、关于一次规划、分期建設以及原有建筑和古树名木保留、利用、改造（改建）方面总体設想. 二、設计图纸 1、場地区域位置、 2、場地范围（用地和建筑物角点坐标和定位尺寸、道路红线）. 3、場地内及四邻环境反映（四邻原有及规划城市道路和建筑物,場地内需要保留建筑物、古树名木、历史文化遗存、現有地形与标高、水体、不良地质情况）. 4、場地内拟建道路、停车場、广場、绿地及建筑物布置并表示出主要建筑物与用地界线（或道路红线、建筑红线）及相邻建筑物之间距离. 5、拟建建筑物名称、出入口位置、层数与設计标高以及地形复杂是主要道路、广場控制标高. 6、指北针或风玫瑰图、比例. 7、根据需要绘制下列反映方案特性分析图:功能分区、空间组合及景观分析、交通分析（人流及车流组织、停车場布置及停车泊位数量等）、地形分析、绿地布置、日照分析、分期建設等. 一般情况下,做到以下深度即可满足常规要求: 場地区域位置图:大城市应包括城市位置区域位置；現状图:拟建主要建筑物名称、位置、层数与設计标高,控制标高. 場地内外主要交通道路图:也可分为道路广場图和交通流线分析图；绿化图:也可分为绿化布置图和路滑景观分析图；竖向图、管网图（可以不做）

平面图立面图剖面图包含的图纸信息

平面图立面图剖面图包含的图纸信息，你都看全了吗？一、建筑平面图的形成和用途 1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。 2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。 3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。二、建筑平面图的图示方法 1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。 2、建筑平面图的图线

平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。门的开启线用细实线表示。 3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。其中1：100使用最多。三、建筑平面图的图示内容 1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。 2．表示出所有房间的名称及其门窗的位置、编号、与大小。 3．注出室内外的有关尺寸及室内楼地面的标高。 4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。 5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。 6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。 7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。 8．在底层平面图上还应该画出剖面图的剖切符号及编号 9．标注有关部位的详图索引符号。 10．底层平面图左下方或右下方画出指北针。 11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。施工图常用符号图例大全请参考↓↓↓ 很实用的施工图常用符号及图例大全四、建筑平面图的识读（一）底层平面图的识读

建筑平面图立面图,剖面图

6.3 建筑平面图假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。它反映房屋的平面形状、大小和房间的布置，墙（柱）的位置、厚度和材料，门窗的类型等。一般地，房屋有几层，就应画出几个平面图，并在图的下方注明相应的图名，如底层平面图、二层平面图等等。此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。

习惯上，如上下各层的房间数量、大小和布置都一样时，则相同的楼层可用一个平面图表示，称为标准层平面图。如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。如建筑平面较长较大时，可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置。平面图上的断面，当比例大于1:50时，应画出其材料图例和抹灰层的面层线。如比例为1:100--1:200时，抹灰层面线可不画，而断面材料图例可用简化画法（如砖墙涂红色，钢筋混凝土涂黑色等）。建筑平面图图示内容 1. 从图名可了解到该图是底层平面图，比例是1:100。 2. 在图中有一个指北针符号，说明房屋座北朝南（上北下南）。

3. 从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。 4. 从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。 5. 从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。本例的横向轴线为1至9，竖向轴线为A至E。其中为A轴线后的第一条附加轴线。

建筑总平面图设计.

方案设计阶段的总平面设计内容 (2) 一、设计说明书 (2) 二、设计图纸 (2) 初步设计阶段的总图设计内容 (3) 一、设计说明书 (3) 1、设计依据及基础资料 (3) 2、场地概述 (3) 3、总平面布置 (4) 4、竖向设计 (4) 5、交通组织 (5) 二、设计图纸 (6) 1、区域位置图 (6) 2、总平面图 (6) 3、竖向布置图 (7) 施工图设计阶段的总平面设计内容 (9) 一、图纸目录 (9) 二、设计说明书 (9) 三、总平面图 (9) 四、竖向布置图 (10) 五、土方图 (11) 六、管道综合图 (12) 七、绿化及建筑小品布置图 (13) 八、详图 (13) 九、设计图纸的增减 (13) 十、计算书 (13)

方案设计阶段的总平面设计内容一、设计说明书 1、概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点，以及在竖向设计、交通住址、景观绿化、环境保护等方面所采取的具体措施。 2、关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造（改建）方面的总体设想。二、设计图纸 1、场地的区域位置、 2、场地的范围（用地和建筑物角点的坐标和定位尺寸、道路红线）。 3、场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需要保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况）。 4、场地内拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线（或道路红线、建筑红线）及相邻建筑物之间的距离。 5、拟建建筑物的名称、出入口位置、层数与设计标高以及地形复杂是主要道路、广场的控制标高。 6、指北针或风玫瑰图、比例。 7、根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析（人流及车流的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、日照分析、分期建设等。一般情况下，做到以下深度即可满足常规要求：场地区域位置图：大城市应包括城市位置的区域位置；现状图：拟建主要的建筑物的名称、位置、层数与设计标高，控制标高。场地内外主要交通道路图：也可分为道路广场图和交通流线分析图；绿化图：也可分为绿化布置图和路滑景观分析图；竖向图、管网图（可以不做）

建筑平面图各项要求

建筑平面图各项要求表示建筑物水平方向房屋各部分内容及其组合关系的图纸为建筑平面图。由于建筑平面图能突出地表达建筑的组成和功能关系等方面内容，因此一般建筑设计都先从平面设计入手。在平面设计中还应从建筑整体出发，考虑建筑空间组合的效果，照顾建筑剖面和立面的效果和体型关系。在设计的各阶段中，都应有建筑平面图纸，但其表达的深度不尽一样。在建筑施工图设计阶段，建筑平面图应达到如下深度： 1．承重和非承重墙、柱（劈柱）、轴线和轴线编号、内外门窗位置和编号、门的开启方向、注明房间名称或编号和房间的特殊要求（如洁净度、恒温、防爆、防火等）。2．柱距（开间）、跨度（进深）尺寸、墙身厚度、柱（壁柱）宽、深和轴线关系尺寸。3．轴线间尺寸、门窗洞口尺寸、分段尺寸、外包总尺寸。4．变形缝位置尺寸。5．卫生器具、水池、台、橱、柜、隔断等位置。6，电梯（并注明规格）、楼梯位置和楼梯上下方向示意及主要尺寸。7．地下室、地沟、地坑、必要的机座、各种平台、夹层、入孔、墙上预留孔洞、重要设备位置尺寸与标高等。8．铁轨位置、轨距和轴线关系尺寸、吊车类型、吨位、跨距、行驶范围、吊车梯位置等。9．阳台、雨篷、台阶、坡道、散水、明沟、通气竖道、管线竖井、烟囱、垃圾道、消防梯、雨水管位置及尺寸。10．室内外地面标高、楼层标高（底层地面标高为±0．000）。11．剖切线及编号（一般只注在底层平面）。12．有关平面节点详图或详图索引号。13．指北针（画在底层平面）。14．平面尺寸和轴线，如系对称平面可省略重复部分的尺寸，楼层平面除开间、跨度等主要尺寸，轴线编号外，与底层相同的尺寸可省略。楼层标准层可共用一平面，但需注明层次范围及标高。15．根据工程性质及复杂程度，应绘制复杂部分的局部放大平面图。16．建筑平面较长时，可分区绘制，但需在各分区底层平面上绘出组合示意图，并明显表示出分区编号。17．屋顶平面可缩小比例绘制，一般内容有墙、檐口、天沟、坡度、雨水口、屋脊（分水线）、变形缝、楼梯间、水箱间、电梯间、天窗及天窗挡风板、屋面上人孔、检修梯、室外消防梯及其它构筑物，详图索引号、标高等。

如何看建筑施工图(平面、立面、剖面图、设计说明.

如何看建筑施工图(平面、立面、剖面图、设计说明。。 1 建筑施工图的组成部分 1。建筑施工图的组成部分结构设计第一步就是看懂建筑施工图, 建筑专业是整个建筑物设计的龙头, 没有建筑设计其他专业也就谈不上设计了, 所以看懂建筑施工图就显得格外重要。大体上建筑施工图包括以下部分:图纸目录,门窗表,建筑设计总说明,一层 ~屋顶的平面图,正立面图,背立面图, 东立面图,西立面图,剖面图(视情况,有多个 ,节点大样图及门窗大样图,楼梯大样图(视功能可能有多个楼梯及电梯。作为一个结构设计师必须认真严谨的把建筑图理一遍, 不懂的地方需要向建筑及建筑图上涉及的其他专业请建, 要做到绝对明了建筑的设计构思和意图。 2。图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录, 从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能, 如果图纸目录与实际图纸有出入, 必须与建筑核对情况。门窗表相信大家不会陌生, 就是门窗编号以及门窗尺寸及做法, 这对大家在结构中计算荷载是必不可少的。 3。建筑设计总说明建筑设计总说明对结构设计是非常重要的, 因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据, 比如:建筑物所处位置(结构中用以确定设防列度及风载雪载 ,黄海标高(用以计算基础大小及埋深桩顶标高等,没有黄海标高,施工中根本无法施工 , 墙体做法地面做法楼面做法 ... 等等做法(用以确定各部分荷载 ,总之看建筑设计说明时不能草率, 这是结构设计正确与否非常重要的一个环节。 4。建筑平面图

建筑平面图就比较直观了, 主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外 ,一层平面图是在做基础时使用, 至于如何真正的做结构设计本文不详述, 这里只讲如何看建筑施工图。作为结构设计师在看平面图的同时, 需要考虑建筑的柱网布置是否合理, 不当之处应该讲出理由说服建筑修改, 通常不影响建筑功能及使用效果上的修改, 建筑也是会同意修改的, 如果建筑不改那就只有哭哭再看图 (人家是老大,没办法的 ... ,看建筑平面图,了解了各部分建筑功能, 基本上结构上的活荷载取值心中就大致有值了, 了解了柱网及墙体门窗的布置, 柱截面大小梁高以及梁的布置也差不多有数了,反正有墙的下面一定有梁,除非是甲方自理的隔断,轻质墙也最好是立在梁上 . 值得一提的是,注意看屋面平面图,通常现代建筑为了外立面的效果,都有层面构架,通常都比较复杂,需要仔细的理解建筑的构思必要的时候咨询建筑或索要装饰效果图, 力求使自己明白整个构架的三维形成是什么样子的,这样才不会出错 .. 另外,层面是结构找坡还是建筑找坡也需要了解清楚 . 5。建筑立面图建筑立面图,是对建筑立面的描述,主要是外观上的效果,提供给结构师的信息, 主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。通常有线的地方就是有面的变化, 再就是层高等等信息,这也是对结构荷载的取定起作用的数据。 6。建筑剖面图建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理, 结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化, 剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起, 又或是错层梁, 或有夹层梁, 短柱等。同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。 7。节点大样图及门窗大样

建筑平面图实例步骤

建筑平面图实例步骤将以一幢住宅楼的施工图为例，系统讲述利用CAD绘制建筑施工图的方法，主要讲述建筑平面图的绘制方法和过程。绘制过程如下： 1.设置绘图环境 2.绘制轴线 3.绘制墙体 4.修剪墙体 5.绘制柱子 6.开门、窗洞和绘制门、窗图形、绘制阳台 7.标注尺寸 8.绘制轴号 9.标注文本（图名） 10.把绘制完成的平面图，放入图框中。

指定窗口的角点，输入比例因子(nX 或nXP)，或者 [全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: a 空格正在重生成模型。（3）放大A3图框。单击【缩放】快捷键：SC 命令: sc 空格SCALE 选择对象: 指定对角点: 找到 3 个框选对象选择对象: 空格指定基点: 以图框的某一端点作为基点指定比例因子或[复制(C)/参照(R)] <1.0000>: 100 输入100 （注意：本例中采用1:1的比例作图，而按1:100的比例出图，所以设置的绘图范围为42000 29700，对应的图框则需放大100倍。）（4）修改图层根据绘图需要，决定图层的数量及相应的颜色和线型。（5）设置线型比例。命令: lts 空格LTSCALE 输入新线型比例因子<1.0000>: 100 输入100 空格正在重生成模型。（注意：在扩大了图形界限的情况下，为使点划线正常显示，须将全局比例因子按比例放大。）（6）设置文字样式和标注样式。（检查样板文件中是否已经设置好）（7）完成设置并保存文件。打开【图形另存为】对话框，输入文件名：“二~四层建筑平面图”单击【保存】命令按钮。

平面图、立面图、剖面图全方位看懂图纸

平面图、立面图、剖面图全方位看懂图纸 01 建筑平面图一、建筑平面图的形成和用途 1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。 2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。 3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。二、建筑平面图的图示方法 1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。 2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。门的开启线用细实线表示。 3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。其中1：100使用最多。三、建筑平面图的图示内容 1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。 3．注出室内外的有关尺寸及室内楼地面的标高。 4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。 5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。 6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。 8．在底层平面图上还应该画出剖面图的剖切符号及编号 9．标注有关部位的详图索引符号。 10．底层平面图左下方或右下方画出指北针。 11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。施工图常用符号图例大全请参考↓↓↓ 很实用的施工图常用符号及图例大全四、建筑平面图的识读（一）底层平面图的识读 1．了解平面图的图名、比例。 2．了解建筑的朝向。 3．了解建筑的平面布置。 4．了解建筑平面图上的尺寸。建筑平面图上标注的尺寸均为未经装饰的结构表面尺寸。建筑占地面积为首层外墙外边线所包围的面积。使用面积是指建筑物各层平面布置中可直接为生产或生活使用的净面积总和。建筑面积是指各层建筑外墙结构的外围水平面积之和。包括使用面积、辅助面积和结构面积。平面面积利用系数K=使用面积/建筑面积×100% 5．了解建筑中各组成部分的标高情况。

看懂平面图立面图剖面图包含的图纸信息

看懂平面图立面图剖面图包含的图纸信息建筑平面图一、建筑平面图的形成和用途 1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。 2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。 3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。二、建筑平面图的图示方法 1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。 2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实

线表示。未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。门的开启线用细实线表示。 3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。其中1：100使用最多。三、建筑平面图的图示内容 1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。 2．表示出所有房间的名称及其门窗的位置、编号、与大小。 3．注出室内外的有关尺寸及室内楼地面的标高。 4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。 5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。 6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。 7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。 8．在底层平面图上还应该画出剖面图的剖切符号及编号 9．标注有关部位的详图索引符号。 10．底层平面图左下方或右下方画出指北针。 11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。四、建筑平面图的识读

适合新手用的建筑平面图设计软件

适合新手用的建筑平面图设计软件导语：建筑平面图在我们的印象中是十分复杂的设计，似乎需要专业的人士才能胜任这项技能。但是实际上，新手也可以通过专业的软件来绘制这个图。我们一起来了解一下！免费获取建筑平面布置图软件：https://www.360docs.net/doc/0f15789921.html,/floorplan/ 适合新手的建筑平面图软件有哪些？新手想要绘制建筑平面图，可以不从操作性难的软件开始。亿图图示，简单易上手的建筑绘图软件。没有任何的操作门槛，图库丰富，全程拖拽使用。软件支持Windows、Mac、Linux跨平台操作系统，支持云存储、云协作，极大方便使用者的绘制与修改。

亿图图示软件特色： 1、来自全球超过600万的用户选择下载安装。 2、支持多系统操作：亿图图示可以在Windows，Mac 和 Linux上进行制作。 3、产品升级：亿图软件不断更新升级，重视用户体验度。 4、简单操作：一键式绘制工具帮助用户绘制快捷，方便使用者管理工作项目。新手如何使用亿图图示绘制建筑平面图？亿图图示是一款出色的国产全类型图形图表设计软件，能够轻松出绘制您想要的效果。对比手工绘图，和用复杂软件绘图，亿图图示的优势如下： ①精准的尺寸标注：轻松设置建筑的长宽，能够等比例标注出现实里的建筑大小。

②超丰富的建筑符号：汇聚专业的建筑符号，无需重新绘制，直接拖拽至画布即可使用。

③自动对齐功能：拖动建筑符号，靠近同类符号时，能自动对齐吸附，大大提升绘图效率。没有设计绘图基础，该怎样绘制房屋设计图？下面将继续讲解，如何使用亿图图示绘制专业的房屋设计图。一、创建新的画布下载安装亿图图示最新版本的软件，在“文件”页，选择“新建”-“平面布置图”-“家具规划”-“创建”。二、绘制墙体结构从符号库选择建筑符号“墙”，并拖动至画布，根据实际的构造，进行拼接绘图。绘制过程中，需标注墙体尺寸。

实验7 CAD建筑平面图绘制实例(1)

实验7 AutoCAD室内平面图实验案例打开“最终室内平面效果图”，看到平面图，要绘制定位中心线：步骤1、首先单击工具栏前面的按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。

步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），把所有中心线都定位好。步骤3：下面进行窗洞和门洞的开口：开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。（可打开“室内平面图制作过程.dwg”文件，看过程）。

步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。步骤5：开门洞：此平面图的墙体宽为180。既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）；步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。首先切换至墙体图层。白色单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新

建筑设计平面图常用尺寸

————————————————————————————————作者：————————————————————————————————日期:

建筑设计平面图常用尺寸家具设计的基本尺寸（单位:厘米) 衣橱:深度:一般６0~65;推拉门:70，衣橱门宽度:40～65 推拉门:75~150,高度：190~2４0 矮柜: 深度：３5~45，柜门宽度:３0-60?电视柜：深度：4５-60,高度:６０-70 单人床:宽度:90，1０５，120；长度:180，１86，200，21０双人床：宽度：135,1５０，180;长度1８0,186，20０,210?圆床：直径:186，212.5，2４2.４(常用）?室内门:宽度：８0-９５,医院120；高度：19０，2００，２１0，220,240?厕所、厨房门：宽度:80,9０;高度:190,20０,２１0 窗帘盒:高度:12-1８;深度：单层布1２;双层布１6-１８（实际尺寸）沙发:单人式：长度:８０－95,深度：85－90;坐垫高:３5-42；背高:70-9０双人式:长度：126-１50;深度：80－90 三人式:长度:175-１９6；深度:8０-90 四人式:长度:232-252；深度8０-90?茶几:小型，长方形:长度6０-75，宽度４5－60,高度38-50（38最佳) 中型,长方形：长度120-135;宽度38-50或者６0－75?正方形: 长度75-90，高度4３-50 大型，长方形：长度1５０-1８０，宽度6０-80，高度33-4２（33最佳)?圆形:直径75，90,105，１20；高度：33-42?方形：宽度 90,105,120，１35，150;高度３３-42 书桌：固定式：深度45-７0(60最佳),高度７5

建筑立面图平面图、立面图、剖面图和建筑详图的形成以及图示方法

建筑立面图/平面图、立面图、剖面图和建筑详图的形成以及图示方法要将一幢房屋的全貌包括内外形状结构完整表达清楚，根据正投影原理，按建筑图样的规定画法，通常要画出建筑平面图、建筑立面图和建筑剖面图，对于要进一步表达清楚的细节部分还要画出建筑详图。现以图5－1所示传达室为例介绍建筑平面图、立面图、剖面图和建筑详图的形成以及图示方法。

建筑平面图、立面图和剖面图的形成一、平面图为了表达房屋建筑的平面形状、大小和布置，假想用一水平面经过门窗洞将房屋剖开，移去上部，由上向下投射所得的剖面图，称为建筑平面图，简称平面图。如果是楼房，沿底层剖开所得剖面图称底层平面图，沿二层、三层……剖开所得的剖面图称二层平面图、三层平面图…… 二、立面图

为了反映房屋的外形、高度，在与房屋立面平行的投影面上所作出房屋的正投影图，称为建筑立面图，简称立面图。图5－1中所画出的是从房屋的正面由前向后投射的正立面图。如果房屋四个方向立面的形状不同，则要画出左、右侧立面图和背立面图。立面图的名称也可按房屋的朝向分别称为东立面图、南立面图、西立面图和北立面图，还可按房屋两端轴线的编号来命名，如①～③立面图、A～C立面图。三、剖面图为表明房屋内部垂直方向的主要结构，假想用侧平面或正平面将房屋垂直剖开，移去处于观察者和剖切面之间的部分，把余下的部分向投影面投射所得投影图，称为建筑剖面图，简称剖面图,根据房屋的复杂程度，剖面图可绘制一个或多个。图5－1中是按平面图中剖切符号所示的剖切位置和投射方向作出的1-1剖面图第四讲建筑立面图 ?一、立面图的形成、用途与命名方式在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。立面图的命名方式有三种（1）用朝向命名：建筑物的某个立面面向那个方向，就称为那个方向的立面图（2）按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。（3）用建筑平面图中的首尾轴线命名：按照观察者面向建筑物从左到右的轴线顺序命名施工图中这三种命名方式都可使用，但每套施工图只能采用其中的一种方式命名。

平面图、立面图、剖面图包含的图纸信息该如何看

01 建筑平面图 2、建筑平面图的图线

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。 6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。 8．在底层平面图上还应该画出剖面图的剖切符号及编号 9．标注有关部位的详图索引符号。 10．底层平面图左下方或右下方画出指北针。 11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。施工图常用符号图例大全请参考↓↓↓ 很实用的施工图常用符号及图例大全四、建筑平面图的识读（一）底层平面图的识读 1．了解平面图的图名、比例。 2．了解建筑的朝向。 3．了解建筑的平面布置。 4．了解建筑平面图上的尺寸。建筑平面图上标注的尺寸均为未经装饰的结构表面尺寸。建筑占地面积为首层外墙外边线所包围的面积。

平面面积利用系数K=使用面积/建筑面积×100% 5．了解建筑中各组成部分的标高情况。尺寸等内容。建筑立面图一、立面图的形成、用途与命名方式在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图。立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。立面图的命名方式有三种： 1、用朝向命名：建筑物的某个立面面向那个方向，就称为那个方向的立面图。 2、按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。

建筑平面图实例步骤

第八章建筑平面图实例步骤学习目标掌握建筑平面图绘图步骤能够独立完成一幅平面图熟悉建筑平面图中的内容一.建筑平面图的定义是假想在房屋的窗台以上作水平剖切后，移去上面部分作剩余部分的正投影而得到的水平剖面图。它表示建筑的平面形式、大小尺寸、房间布置、建筑人口、门厅及楼梯布置的情况，表明墙、柱的位置、厚度和所用材料以及门窗的类型、位置等情况。主要图纸有首层平面图、二层或标准层平面图、顶层平面图、屋顶平面图等。其中屋顶平面图是在房屋的上方，向下作屋顶外形的水平正投影而得到的平面图。二．建筑平面图绘制的内容建筑平面图绘制的内容如下：（1）建筑物及其组成房间的名称、尺寸、定位轴线和墙体厚等（2）走廊、楼梯位置及尺寸（3）门窗位置、尺寸及编号。一般情况下，门的代号是M，窗的代号是C，在代号的后面写上编号表示同一类型的门窗，如M-1和C-1 （4）台阶、阳台、雨篷、散水的位置及细部尺寸（5）室内地面的标高。（6）底层平面图应画出剖面图的剖切位置线，以便与剖面图对照查阅。三．绘图步骤将以一幢住宅楼的施工图为例，系统讲述利用CAD绘制建筑施工图的方法，主要讲述建筑平面图的绘制方法和过程。绘制过程如下： 1.设置绘图环境 2.绘制轴线 3.绘制墙体 4.修剪墙体 5.绘制柱子 6.开门、窗洞和绘制门、窗图形、绘制阳台 7.标注尺寸 8.绘制轴号 9.标注文本（图名） 10.把绘制完成的平面图，放入图框中。

1.设置绘图环境设置绘图环境步骤如下（1）使用样板创建新图形文件。单击【标准】工具栏的新建命令，弹出【创建新图形】对话框。单击使用样板命令，从【选择对象】列表框中选择上一课建立的样板文件“A3图框.dwt”单击确定，进入CAD绘图界面。（2）设置图形界限：【格式】菜单栏，单击图形界限命令: '_limits 重新设置模型空间界限: 指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: 空格指定右上角点 <420.0000,297.0000>: 42000,29700 输入尺寸42000,29700 空格命令: z 进行全部缩放 Z空格ZOOM 指定窗口的角点，输入比例因子 (nX 或 nXP)，或者[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: a 空格正在重生成模型。（3）放大A3图框。单击【缩放】快捷键：SC 命令: sc 空格SCALE 选择对象: 指定对角点: 找到 3 个框选对象选择对象: 空格指定基点: 以图框的某一端点作为基点指定比例因子或 [复制(C)/参照(R)] <1.0000>: 100 输入100

什么是立面图什么是剖面图

立面图就是把建筑的立面用水平投影的方式画出的图形，主要应表示的内容体现建筑造型的特点，要选择绘制代表性的立面。剖面图是用剖切平面在建筑平面图的横向或纵向沿建筑物的主要入口，窗洞口，楼梯等位置上将建筑物假想的垂直剖开，然后移去不需要的部分，再把剩余的部分按某一水平方向进行投影而绘制的图形，主要是反映建筑内部层高、层数不同、内外空间比较复杂的部位，这是立面和平面无法表达清楚的. 截面图就是截取某一面的详图！立面图主要要表达清楚以下内容： 1.两端轴线编号，立面转折较复杂时可用展开立面表示，但应准确注明转角处的轴线编号； 2.立面外轮廓及主要结构和建筑构造部件的位置，如墙顶、檐口、柱、变形缝、室外楼梯和垂直爬梯、室外空调机搁板、阳台、栏杆、台阶、坡道、花台、雨篷、勒脚、门窗、洞口、门头、雨水管，以及其他装饰构件、线脚和粉刷分格线等，以及关键控制标高的标注等；外墙的留洞应注尺寸与标高或高度尺寸(宽X高X深及定位关系尺寸)； 3.平、剖面未能表示出来的屋顶、檐口、女儿墙、窗台以及其他装饰构件、线脚等的标高或高度； 4.在平面图上表达不清的窗编号； 5.各部分装饰用料名称或代号，构造节点详图索引； 6.图纸名称、比例； 7.各个方向的立面应绘齐全，但差异小、左右对称的立面或部分不难推定的立面可简略；内部院落或看不到的局部立面，可在相关剖面图上表示，若剖面图未能表示完全时，则需单独绘出。剖面图主要要表达清楚以下内容： 1.剖视位置应选在层高不同、层数不同、内外部空间比较复杂，具有代表性的部位；建筑空间局部不同处以及平面、立面均表达不清的部位，可绘制局部剖面。 2.墙、柱、轴线和轴线编号； 3.剖切到或可见的主要结构和建筑构造部件，如室外地面、底层地(楼)面、地坑、地沟、各层楼板、夹层、平台、吊顶、屋架、屋顶、天窗、挡风板、檐口、女儿墙、爬梯、门、窗、楼梯、台阶、坡道、散水、平台、雨篷、洞口及其他装修等可见的内容； 4.高度尺寸外部尺寸：门、窗、洞口高度、层间高度、室内外高差、女儿墙高度、总高度；内部尺寸：地坑(沟)深度、隔断、内窗、洞口、平台、等； 5.标高主要结构和建筑构造部件的标高，如地面、楼面(含地下室)、平台、吊顶、屋面板、屋面檐口、女儿墙顶、高出屋面的建筑物、构筑物及其他屋面特殊构件等的标高，室外地面标高； 6.节点构造详图索引号； 7.图纸名称、比例。

建筑设计图纸

工程图纸往往是少则几张,多则数十张到数百张,如何能快捷地学好图纸,达到融会贯通,一般采用的学习方法是:先粗后精,先建筑后结构,先大后细,先主体后装修,先一般后特殊。先粗后精,就是先看平面、立面、剖面,将整个工程的设计图纸粗略地看一遍,使对整个工程的规模、特点、结构情况,使用材料要求等等有一个大致的了解。并检查图纸是否齐全、清楚,内容有无漏项。然后再一张一张地细看,核对图纸中总尺寸和分尺寸,坐标、轴线、位置、标高、平立面等是否一致,标注是否齐全,有无遗漏、错误之处,各处交叉连接是否相符,门窗型号的位置、尺寸和数量表与平面是否一致等。先建筑后结构,就是先看建筑图,后看结构图,核对建筑图和结构图的轴线位置、尺寸是否一致,前后有无矛盾; 检查立面图各楼层的标高是否与建施平面图相同,再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同,因建施图的楼地面标高是建筑完成面标高,而结施图中楼地面标高是结构顶面标高,不包括装修面层的厚度,同一楼层建施图的标高应比结施图的标高高出20~50mm。这一点需特别注意,因有些施工图,把建施图标高标在了相应的结施图上,如果不留意,施工中会出错。此外,尤其要注意由于柱净高(包括应嵌砌填充墙、楼梯平台梁支承在框架住上等)形成的柱净高与柱截面长边尺寸(或圆柱直径)之比≤4(Hn/hc≤4或λ≤2)的短柱,其箍筋应沿柱全高加密。检查立面图门窗顶部标高是否与所在层的梁底标高相一致(或即使两者标高一致,但两者不在同一竖向平面内,此时应向设计索要梁下挑耳节点构造);检查楼梯踏步的水平尺寸和标高是否有错, 检查梯梁下竖向净空尺寸(净高)是否大于2m,是否存在碰头现象。结构图部件等大样图及其编号,是否与结构布置图相符;钢筋配置是否齐全合适,钢筋尺寸、数量、形状与钢筋表是否相符,特别是配筋有无遗漏和差错,安装有无问题。先大后细,就是先看大图后看细部大样图,搞清细部构造要求和作法,以及节点构造的连接处理是否清楚、合理,核对平面图中标注的大样与大样图的编号、尺寸、形式、作法是否一致,所采用的标准图集编号、类别、型号与图纸是否矛盾,大样图是否齐全,有无遗漏。先主体后装修,就是先看主体结构部分,后看装修部分(包括装饰、防火、保温、隔垫、隔音等)以及其他特殊装修部位构造和材质要求。先一般后特殊,就是先看一般建筑结构部位,熟悉基本尺寸、标高、部位、构造和要求后再看特殊部位和要求(如地基处理、变形缝的设置、防火处理、抗震构造等)搞清构造和处理方法;有无使用特殊材料,其品种、规格、数量能否满足需要等等。在学习图纸时,一般还要做到以下几点: 1、图样与说明结合看要仔细看设计总说明和每张图纸中的细部说明,注意说明与图面是否一致,说明问题是否清楚、明确,说明中的要求是否切实可行。 2、土建图与安装结合看土建专业也要经常翻翻安装各专业图纸。特别是综合工长和掌握全面的技术负责人,要对照土建和机、电、管等图纸,核对土建安装之间有无矛盾;预埋铁件、预留孔洞位置、尺寸和标高是否相符。 3、图纸与变更相结合设计中有许多变更通知单、图纸修改说明,要结合起来看,最好把变更说明部分注到图纸上去,以防止施工中遗漏。这样分层次看图,可以做到有条不紊、较快掌握整个图纸内容和各项要求,同时可以发现问题,消灭差错,有利于施工顺利进行。图纸会审是由设计、施工、监理单位以及有关部门参加的进行图纸审查会,其目的有两方面: 一是使施工单位和各参建单位熟悉设计图纸,了解工程特点和设计意图,找出需要解决的技术难题,并制定解决方案; 二是为了解决图纸中存在的问题,减少图纸的差错,使设计达到经济合理、符合实际,以利于施工顺利进行。图纸会审程序通常先由设计单位进行交底,内容包括:设计意图,生产工艺流程,建筑结构造型,采用的标准和构件,建筑材料的性能要求;对施工程序、https://www.360docs.net/doc/0f15789921.html,方法的建议和要求以及工程质量标准及特殊要求等等。然后由施工单位(包括建设、监理单位)提出图纸自审中发现的图纸中的技术差错和图面上的问题。如工程结构是否经济、合理、实用,对设计图中不合理的地方,提出改进建议;各专业图纸各部分尺寸、标高是否一致,结构、设备、水电安装之间各种管线安装之间有无矛盾,总图与大样之间有无矛盾等等,设计单位均应一一明确交底和解答。会审时,要细致、认真地作好记录。会审时施工等单位提出的问题,由设计解答,整理出“图纸会审记录”,由建设、设计和施工、监理单位共同汇签,“记录”作为施工图纸的补充和依据。不能马上解决的问题,会后由设计单位发设计修改图或设计变更通知单。
