洁净空调专项施工方案.(DOC)
职工医院重症医学科隐患整改项目净化空调系统安装专项方案
编制人：
审核人：
批准人：
江苏康顺医用净化工程有限公司
目录
一、工程概况------------------------------------------------------------3
二、编制依据------------------------------------------------------------4
三、净化空调工程专项施工方案--------------------------------------------5
1、净化空调工程流程图------------------------------------------------6
2、风管及部件的制作及安装--------------------------------------------7
3、风管及部件保温----------------------------------------------------11
4、空调机组安装------------------------------------------------------12
5、空调系统调试------------------------------------------------------13
四、通风空调技术措施及质量空调------------------------------------------18
五、安全施工保证措施----------------------------------------------------19
一、工程概况
1、工程概述
（1）工程名称：独山子职工医院重症医学科隐患整改项目
（2）建设单位：独山子石化总厂
（3）设计单位：深圳市科创医疗系统工程有限公司
（4）监理单位：新疆寰球工程公司
（4）施工单位：江苏康顺医用净化工程有限公司
（5）空调系统内容：
本项目是在原平面的基础上根据甲方要求，并结合相关净化设计依据及医疗工艺要求。本专项净化空调使用面积约455平方米，非净化空调使用面积约570平方米，空调冷负荷222KW，热负荷280KW。净化区域ICU大厅、ICU单间合用医院原有的1台净化空气处理机组，负荷病房及其他洁净辅房用房合用新增加的1台净化空气处理机组，空调系统采用自取新风形式；非净化区域设置风机盘管加独立新风。ICU大厅、卫生间独立设计排风系统，排风口设置在顶部天花；隔离单间设置下排风口。ICU采用亚高效送风口送风，下部回风或上回风。本工程空调机组采用两管制水系统，冷热水全年不间断提供，夏季采用大楼中央空调冷源，冬季采用大楼中央空调热源，过渡季节冷量由独立的冷源提供，热源采用电加热提供，冷冻水设计供、回水温度为7/12度，热水设计供、回水温度为55/65度，净化循环机组采用电加热进行空调再热，新风机组采用电加热用于冬季新风预热，加湿采用电极式加湿。
二、编制依据
（1）独山子职工医院重症医学科隐患整改项目招标文件。
（2）独山子职工医院重症医学科隐患整改项目工程施工图纸。
（3）我公司工法
（4）我公司《质量、环境、职业健康安全管理手册》、《质量、环境、职业健康安全管理体系程序
文件》
（5）工程现场情况及业主要求
（6）本工程遵循的主要施工规范、强制性标准
《医院洁净手术部建筑技术规范》 GB50333-2013 《通风与空调工程施工质量验收规范》 GB50243-2012 《洁净室施工及验收规范》 GB50591-2010 《综合医院建筑设计规范》 GB51039-2014
三、净化空调工程专项施工方案
1、净化空调工程流程图
者为关键工序
2、风管及部件的制作及安装
2.1金属风管加工制作的工艺流程如下：
2.1制作材料
制作风管的镀锌钢管的规格性能和厚度等应符合设计和现行国家产品标准的规定。
表 镀锌钢板风管板材厚度（mm ）
风管法兰及螺栓规格也应符合规范。法兰、螺栓材质应与风管材质相适应。
表矩形风管法兰及螺栓规格（mm）
2.2风管制作
板材在制作前应先将灰尘擦洗干净，再用无腐蚀性的洗涤剂将油脂清除，然后用自来水冲洗干净，擦干。划线的基本方式是：直角线、垂直平分线、平行线、角平分线、直线等分、圆等分等。展开方法宜采用平行线法、放射线法和三角线法。根据大样图和风管不同的几何形状与规格，分别划线展开，并进行剪切。下料后在轧口之前，板材必须倒角。制作金属风管、板材的拼接咬口和圆形风口的闭合咬口，可采用单咬口，矩形风管或配件，可采用转角咬口，上述咬口缝处必须涂密封胶。
风管与角钢法兰连接采用翻边铆接，铆接部位在法兰的外侧，铆钉规格、铆钉尺寸见下表：表圆、矩形风管法兰铆钉规格及铆钉尺寸（mm）
方、矩形法兰由四根角钢焊接而成，划线下料时应注意使焊成后的法兰内径不能小于风管的外径，允许偏差为＋2mm，用切割机按线切断，下料调直后放在冲床上冲击铆钉孔或螺栓孔，钻孔直径应比连接螺栓直径大2mm，冲孔后的角钢放在焊接平台上进行焊接，焊接时按各规格模具卡紧。风管与法兰铆接前进行质量检查，合格后将法兰套在风管上，管端留出6mm以上翻边量，管折方线与法兰平面应垂直。用铆钉将风管与法兰铆固，并留出四周翻边，翻边应平整，不应遮住螺孔，四角应铲平，不应留出豁口，以免漏风，四角裂口及各铆钉均应涂密封胶。风管内表面必须平整光滑，风管加强框或加强筋，不得设在风管内，不得采用凸棱方法加强风管，以避免在风管内积尘；加固得方法一般在风管外面铆
角钢框，角钢规格与法兰相同，铆钉周围应涂密封胶以防漏气产尘。风管长边尺寸大于或等于800mm，其管段在1.2米以上均要加固。风管与小部件（风嘴、短支管等）连接处要严密，缝隙处应采用密封胶堵严以免漏风。
2.2.1制作质量要求
风管所用的螺栓、螺母、垫圈、铆钉均应采用与管材性能相匹配的、不会产生电化学腐蚀的材料，或采用镀锌或其他防腐措施，并不得采用抽芯铆钉。矩形风管边长小于或等于900mm时，底面板不应有拼接缝；大于900mm时，不应有横向拼接缝。风管的咬缝必须紧密，咬缝宽度应均匀，无孔洞，半咬口或胀裂等缺陷。直管纵向咬缝应错开，交错距离不得小于50mm，不得有十字形拼接缝。空气洁净度等级为1～5级的净化空调系统风管不得采用按扣式咬口。风管的咬口缝、铆钉孔及翻边的四个角，必须用对金属不腐蚀，流动性好，固块好，富于弹性及遇到潮湿不易脱落的密封胶进行密封。风管外观质量应达到折角平直，圆弧均匀，二端面平行，无明显翘角，表面凹凸不大于10mm。风管法兰孔间距应符合设计要求和施工规范的规定，焊接应牢固，焊缝处不设置螺孔，螺孔具备互换性。风管加固应牢固可靠、整齐、间距适宜，均匀对称。风管与法兰制作尺寸允许偏差见下表。
表风管与法兰制作尺寸允许偏差（mm）
2.3风管的安装
对净化空调风管系统的安装，应在建筑物内部安装部位的地面做好，在墙面已抹灰完毕，室内无灰尘飞扬，或有防尘措施的条件下进行。对安装使用的工具应彻底清除灰尘，施工人员需穿
干净的工作服及鞋进行施工。检查现场结构预留洞的位置、尺寸是否符合图纸要求，预留的孔洞应比风管实际截面尺寸大100mm。按照设计图纸并参照土建基准确定风管的标高位置并放线。
2.3.1 施工工艺
风管吊装应根据施工现场情况而定。风管可以在地面连成一定的长度，然后采用吊装的方法就位（整体吊装）；也可以一节一节放在支架上逐节连接（分节吊装），一般安装顺序是先干管后支管。竖风管的安装一般由下至上进行。
起吊时，当风管离地200～300mm时，应停止起吊，仔细检查倒链或滑轮受力点和捆绑风管的绳索、绳扣是否牢靠，风管的重心是否正确。确认无误后，在继续起吊。
2.3.2支、托吊架制作安装方法
按照风管系统所在的空间位置，确定风管支、托吊架的形式，按照《采暖与通风设计》手册的用料规格和做法制作，吊杆采用丝杆，扁铁用于制作抱箍。除锈后刷防锈漆一道。
吊杆应平直，不得扭曲，螺纹应完整、光洁。吊杆连接可采用螺纹连接或焊接连接。螺纹连接任一端的连接螺纹均应长于吊杆直径，并有防松动措施；焊接连接宜采用搭接，搭接长度不小于吊杆直径的6倍，并与两侧焊接。
风管吊架的露出部分应考虑调节余地，且不得大于30mm。保温风管的长边尺寸大于或等于1250mm，应配带两个螺母。风管支、吊架的吊点均采用预膨胀螺栓法安装形式。
按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按横担的螺孔间距或风管的中心线对称安装。吊杆根据吊件形式可以焊在吊件上，也可以挂在吊件上，焊接后应涂防锈漆。立管管卡安装时，应先把最上面的一个管件固定好，再用线锤在中心处吊线，下面的管卡可按线进行固定。当风管较长，需要安排一排支架时，可先把两端的安装好，然后以二端的支架为基准，用拉线法找出中间支架的标高进行安装。
风管水平安装，直径或长边尺寸小于或等于400mm，支吊架间距不应大于4m；大于400mm，不应大于3m。当水平悬吊的主、干风管长度超过20m时，应设置防止摆动的固定点，每个系统不少于1个。
支、吊架的预埋件或膨胀螺栓埋入部分不得油漆，并应去除油污
支、吊架不得安装在风口、阀门、检查孔等处。吊架不得直接吊在法兰上。
2.3.3法兰连接方法：
为保证法兰接口的严密性，法兰之间应有垫料，净化空调系统法兰垫料采用闭孔海棉橡胶，其厚度不能小于5mm。法兰垫料不能挤入或凸入管内。法兰垫料应尽量减少接头，接头应采用梯形或榫形连接，并涂胶粘牢。法兰连接后严禁向法兰缝隙填塞垫料。
法兰连接时，按设计要求规定垫料，把二个法兰先对正，穿上几个螺栓并载上螺母，暂时不
要上紧，然后用尖冲塞进穿不上螺栓的螺孔中，把二个螺孔撬正，直到所有螺栓都穿上后，再把螺栓拧紧。为避免螺栓滑扣，紧螺栓时应按十字交叉均匀拧紧，连接法兰的螺母应在同一侧，连接好的风管，应以二端法兰为准，拉线检查风管连接是否平直。
经清洗密封的净化风管安装前不得拆卸，安装时打开端口封膜后，立即接上接头；若中途停顿，应把端口重新封好。风管静压箱安装后内壁必须进行清洗，无浮尘、油污、锈蚀、杂物等。
暂时安装完毕的风管系统，其系统两端口或分支口，要用塑料布封口，防止环境中的灰尘污染风管内部。
风管与洁净室吊顶、隔墙等围护结构穿越处应严密，可设密封填料或密封胶，不得有漏风或有渗漏现象发生。
2.3.4注意事项
预制加工后的风管，其内部应保持清洁，塑料封口应保持密封状态。如塑料封口已损坏，应再作一次清洗干净，在与其他风管连接。
为避免风管在吊装过程中发生变形而降低其严密性，每次吊装的风管总长度应在6～8m的范围。
风管在地面组装后，必须在两端用塑料布封口，待与系统进行连接时再拆除。
净化空调系统管径大于500mm的风管应设清扫孔及风量、风压测定孔，过滤器前后设测尘、测压孔，孔口安装时应除去尘土与油污，安装后必须将孔口封闭。
风管系统的严密性检验，应符合下列规定：
低压系统风管的严密性检验应采用抽检，抽检率为5%，且不得少于1个系统。在加工工艺得到保证的前提下，采用漏光法检测。检测不合格时，应按规定的抽检率做漏风量测试。
漏光检测法:检测应采用有一定强度的安全光源，手持移动光源不低于100W带保护罩的低压照明灯，或其他低压光源。系统风管漏光检测时，光源可置于风管内侧或外侧，但其相对侧应为暗黑环境，检测光源应沿着被检测接口部位与接缝做缓慢移动，在另一侧进行观察，当发现有光线射出，则说明查到明显漏风处，并应做好记录。对系统风管的检测，宜采用分段检测、汇总分析的办法。在严格安装管理的基础上，系统风管的检测以总管和干管为主，低压系统风管以每10m 接缝漏光点不大于2处，且100m接缝平均不大于16处为合格。中压系统风管每10m接缝漏光点不大于1处，且100m接缝平均不大于8处为合格。
中压系统风管的严密性检验，应在漏光法检测合格后，对系统漏风量测试进行抽检，抽检率为20%，且不得少于1个系统。
高压系统风管的严密性检验，为全数进行漏风量测试。系统风管严密性检验的被抽检系统，应全数合格，则视为通过；如有不合格时，则应再加倍抽检，直至全数合格。
净化空调系统风管的严密性检验，1~5级的系统按高压系统风管的规定执行；6~9级的系统按按中压系统风管的规定执行。风管必须通过工艺性的检测或验证，其强度和严密性要求应符合设计或下列规定：
风管的强度应能满足在1.5倍工作压力下接缝处无开裂；
矩形风管的允许漏风量应符合以下规定：
低压系统风管QL≤0.1056P0.65
中压系统风管QM≤0.0352P0.65
高压系统风管QH≤0.0117 P0.65
式中 QL、QM、QH——系统风管在相应工作压力下，单位面积风管单位时间内允许的漏风量[m3/(h·m2)]；
P——指风管系统的工作压力（Pa）。
风管漏风测试仪主要有高速风机、变频器、流量管及倾斜微压计等部分组成。将测试的风管段密封，将高速风机连接到风管上，风管与测试仪用软管连接，启动测试仪风机，调节变频器，使风机转速由低到高，风管测试段压力由低到高，当压力升高到测试所需的压力时，使之稳定，这时测试段的漏风量等于风机的补充风量，在倾斜压力计上直接显示负压的读数。
漏风量的计算
Q表示漏风量
P表示工作压力（本工程设计的风管工作压力≤500Pa）
计算公式为:
Q=0.0352P0.65
代入：
Q=0.0352*5000.65=0.0352* 56.8=1.9993m3/（h.m2）
表漏风检查方法和评定标准
起吊时，严禁人员在被吊风管下方，风管上严禁站人。应检查风管内、上表面有无重物，以防起吊时，坠物伤人。对于较长风管，起吊速度应同步进行，首尾呼应，防止由于一头过高，中段风管法兰受力大而造成风管变形。抬到支架上的风管应及时安装，不能放置太久。对于暂时不安装的孔洞不要提前打开；暂停施工时，应加盖板，以防坠人坠物事故发生。使用梯子不得缺挡，不得垫高使用。使用梯子的上端要扎牢，下端采取防滑措施。送风支管与总管采用直管形式连接时，插管接口处应设导流装置。
2.3.5部件安装：
风管各类调节装置应安装在便于操作的部位。防火阀安装，方向位置应正确，易熔件应迎气流方向。排烟阀手动装置（预埋导管）不得出现死弯及瘪管现象。止回阀宜安装在风机压出端，开启方向必须与气流方向一致。变风量末端装置安装，应设独立支吊架，与风管接前应做动作试验。各类排气罩安装宜在设备就位后进行。风帽滴水盘或槽安装要牢固、不得渗漏。凝结水应引流到指定位置。手动密闭阀安装时阀门上标志的箭头方向应与受冲击波方向一致。
3、风管及部件保温
工程按照设计要求保温材料。对洁净风管一般采用难燃橡塑海绵保温材料，工艺如下：
保温材料规格应符合设计要求，并具有合格证等质量证明文件。下料要准确。切割面要平齐。涂胶厚度要均匀，不得堆积、流淌。保温材料铺覆粘接紧密，无空鼓，接缝紧密无裸露。
3.1 工艺流程
首先将风管表面擦拭干净，擦去表面的灰尘和积水并使其干燥。根据风管尺寸裁剪保温材料。温材料下料时，要注意使其两个长边夹住短边，对正方形的风管要使其上下边夹住两个立边。裁剪闭孔橡塑海绵板时可以使用壁纸刀，刀片的长度要合适并使其保持锋利，裁割时用力要适度均匀，断面要平整。对明露风管，为确保切割断面光洁美观，裁剪聚乙烯板时可使用手持砂轮切割机。在管外壁和闭孔橡塑海绵板上分别均匀刷上专用胶，稍候片刻待其微干后将其粘合上。用橡胶锤轻打闭孔橡塑海绵板，尤其是风管四角处，使其与风管粘牢。对保温外观进行检查，如有不合适之处及时修补。
4、空调机组安装
1．工艺流程：
设备开箱检查→设备现场运输→空调机组分段组对安装→空调机组安装→安装减震器→找平找正→质量检验
2．设备开箱检查：
会同建设单位和监理单位共同进行开箱检查。开箱前先核对箱号、箱数量是否与单据提供的相符。然后对包装情况进行检查，有无损坏与受潮等。开箱后认真检查设备名称、规格、型号是否符合设计图纸要求。产品说明书、合格证是否齐全。按装箱清单和设备技术文件，检查主机附件、专用工具等是否齐全，设备表面有无缺陷、损坏、锈蚀、受潮等现象。将检验结果做好记录，参与开箱检查责任人员签字盖章，作为交接资料和设备技术档案依据。
3．设备现场运输：
设备水平搬运时应尽量采用小拖车运输。设备起吊时，应在设备的起吊点着力，吊装无吊点时，起吊点起应设在金属空调箱的基座主梁上。
4．空调机组分段组对安装：
安装时按下列步骤进行：安装时首先检查金属空调箱各段体与设计图纸是否相符，各段体内所安装的设备、部件是否完备无损，配件必须齐全。准备好安装所用的螺栓、衬垫等材料和必需的工具。安装现场必须平整，加工好的空调箱底座就位（或浇注的混凝土墩）并找正找平。当现场有几台空调箱安装时，注意不要将段位拉错，分清左式、右式（视线顺气流方向观察或按厂家说明书）。段体的排列顺序必须与图纸相符。安装前对各段体进行偏号。从空调设备上的一端开始，逐一将段体抬上底座校正位置后，加上衬垫将相邻的两个段体用螺栓连接严密牢固。每连接一个段体前，将内部清除干净。与加热段相连接的段体，应采用耐热片作衬垫，表面式换热器之间的缝隙应用耐热材料堵严。用于冷却空气用的表面式换热器，在下部应设排水装置。安装完的组合式空调机组，其各功能段之间的连接应严密、整体平直。检查门开启灵活水路畅通。现场组装的空气调节机组，应做漏风量测试。
5．空调机组如需安装减震器，应严格按设计要求的减震器型号、数量和位置进行安装、找平找正。
空调机组的冷却水系统、蒸汽、热水管道及电气动力与控制线路，由管道工和电工安装。空调机组制冷机如果没有充注氟利昂，应在高级工或厂家指导下，按产品使用说明书要求进行充注。
其它类设备安装
中效或高效过滤器安装必须在洁净室全部完工，清扫完试车12h后才能开箱检查，合格后立
过滤器与框架之间须加密封垫料，厚度为6～8mm。安装后垫料压缩率应大于50%。
采用液槽密封，槽架安装应水平，槽内密封液不少于2/3槽深。
安装时，外框上箭头应与气流方向一致，波纹板组合的过滤器在竖向安装时波纹必须垂直于地面，不得反向。
多个过滤器组合安装时，要根据各台过滤器初阻力大小合理配置，每台额定阻力和各台平均阻力相差应小于5%。
5、空调系统调试
由于利用医院原有的老得空调机组，故新空调系统与老空调的匹配并联动是非常重要。
5.1调试工艺程序如下：
准备工作→系统运转前的检查→系统的风量测定与调整→空调器设备性能测定与调整→空调自动调节系统控制线路检查→调节器及检测仪表单体性能校验→自动调节系统及检测仪表联动校验→系统综合效果测定→资料整理编制交工调试报告
5.2准备工作：
熟悉空调系统设计图纸和有关技术文件，室内、外空气计算参数，风量、冷热负荷、恒温精度要求等，弄清送（回）风系统、供冷和供热系统、自动调节系统的全过程。
绘制通风空调系统的透视示意图。
调试人员会同设计、施工和建设单位深入现场，查清空调系统安装质量不合格的地方，查清施工与设计不符的地方，记录在缺陷明细表中，限期修改完。
备好调试所需的仪器仪表和必要工具，消除缺陷明细表中的各种毛病。电源、水源、冷、热源准备就绪后，即可按计划进行运转和调试。
5.3通风空调系统运转前的检查：
核对通风机、电动机的型号、规格是否与设计相符。
检查地脚螺栓是否拧紧、减振台座是否平，皮带轮或联轴器是否找正。
检查轴承处是否有足够的润滑油，加注润滑油的种类和数量应符合设备技术文件的规定。
检查电机及有接地要求的风机、风管接地线连接是否可靠。
检查风机调节阀门，开启应灵活、定位装置可靠。
风机启动可连续运转，运转应不少于两个小时。
通风空调设备单机试运转和风管系统漏风量测定合格后，方可进行系统联动试运转，并不少于8h时。
按工程实际情况，绘制系统单线透视图、应标明风管尺寸，测点截面位置，送（回）风口的位置，同时标明设计风量、风速、截面面积及风口外框面积。
开风机之前，将风道和风口本身的调节阀门，放在全开位置，三通调节阀门放在中间位置。空气处理室中的各种调节门也应放在实际运行位置。
开启风机进行风量测定与调整，先粗测总风量是否满足设计风量（机组循环风量5540m3/h、新风量2000 m3/h、机外压力700Pa）要求，做到心中有数，有利于下步调试工作。
系统风量测定与调整，干管和支管的风量可用皮托管、微压计仪器进行测试。对送（回）风系统调整采用“流量等比分配法”或“基准风口调整法”等，从系统的最远最不利的环路开始，逐步调向通风机。
风口风量测试可用热电风速仪、叶轮风速仪或转杯风速仪，用定点法或匀速移动法测出平均风速，计算出风量。测试次数不少于3～5次。
测试段的漏风量:Q=F*a*P*p
F-送风管截面积
a-流量系数（取0.97-0.98）
P-倾斜压力计显示的负压
p-空气密度（取1.293）
再根据测试风管的面积，计算出单位面积的漏风量。
系统风量调整平衡后，应达到：
风口的风量、新风量、排风量，回风量的实测值与设计风量的允许值不大于10%。
新风量与回风量之和应近似等于总的送风量，或各送风量之和。
总的送风量应略大于回风量与排风量之和。
系统风量测定包括风量及风压测定，系统总风压以测量风机前后的全压差为准；系统总风量以风机的总风量或总风的风量为准。
系统风量测试调整时应注意的问题。
测定点截面位置选择应在气流比较均匀稳定的地方，一般选在产生局部阻力之后4～5倍管径（或风管长边尺寸）以及局部阻力之前约1.5～2倍管径（或风管长边尺寸）的直风管段上。
在矩形风管内测定平均风速时，应将风管测定截面划分若干个相等的小截面使其尽可能接近于正方形；在圆形风管内测定平均风速时，应根据管径大小，将截面分成若干个面积相等的同心圆环，每个圆环应测量四个点。
没有调节阀的风道，如果要调节风量，可在风道法兰处临时加插板进行调节，风量调好后，
5.5空调器设备性能测定与调整。
过滤器阻力的测定、表冷器阻力的测定、冷却能力和加热能力的测定等应计算出阻力值及空气失去的热量值和吸收的热量值是否符合设计要求。
在测定过程中，保证供水、供冷、供热源，作好详细记录，与设计数据进行核对是否有出入，如有出入时应进行调整。
5.6空调自动调节系统控制线路检查：
核实敏感元件、调节仪表或检测仪表和调节执行机构的型号、规格和安装的部位是否与设计图纸要求相符。
根据接线图纸，对控制盘下端子的接线（或接管）进行核对。
根据控制原理图和盘内接线图，对上端子的盘内接线进行核对。
对自调节系统的联锁，信号，远距离检测和控制等装置及调节环节核对是否正确，是否符合设计要求。
敏感元件和测量元件的装设地点，应符合下列要求：
要求全室性控制时，应放在不受局部热源影响的区域内；局部区域要求严格时，应放在要求严格的地点；室温元件应放在空气流通的地点。
在风管内，宜放在气流稳定的管段中心。
“露点”温度的敏感元件和测量元件宜放在挡水板后有代表性的位置，并应尽量避免回风的影响。不应受辐射热、振动或水滴的直接影响。
5.7调节器及检测仪表单体性能校验：
敏感元件的性能试验，根据控制系统所选用的调节器或检测仪表所要求的分度号必须配套，应进行刻度误差校验和支特性校验，均应达到设计精度要求。
调节仪表和检测仪表，应作刻度特性校验，调节特性的校验及动作试验与调整，均应达到设计精度要求。
调节阀和其他执行机构的调节性能，全行程距离，全行程时间的测定，限位开关位置的调整，标出满行程的分度值等均应达到设计精度要求。
5.8自动调节系统及检测仪表联动校验：
自动调节系统在未正式投入联动之前，应进行模拟试验，以校验系统的动作是否正确，是否符合设计要求，无误时，可投入自动调节运行。
自动调节系统投入运行后，应查明影响系统调节品质的因素，进行系统正常运行效果的分析，并判断能否达到预期的效果。
自动调节系统各环节的运行调整，应使空调系统的“露点”、二次加热器和室温的各控制点经
常保持所规定的空气参数，符合设计精度要求。
5.9空调系统综合效果测定是在各分项调试完成后，测定系统联动运行的综合指标是否满足设计与生产工艺要求，如果达不到规定要求时，应在测定中作进一步调整。
确定经过空调节器处理后的空气参数和空调房间工作区的空气参数。
检验自动调节系统的效果，各调节元件设备经长时间的考核，应达到系统安全可靠地运行。
在自动调节系统投入运行条件下，确定空调房间工作区内可能维持的给定空气参数的允许波动范围和稳定性。
空调系统连续运转时间，一般舒适性空调系统不得少于8h；恒温精度在±1℃时，应在8～12h；恒温精度在±0.5℃时，应在12～24h；恒温精度在±0.1～0.2℃时，应在24～36h。
空调系统带生产负荷的综合效能试验的测定与调整，应由建设单位负责，施工和设计单位配合进行。
5.10调试项目和程序
检查空调机组、风机、通风管道、阀部件、消声设备、风口等安装完成情况，并逐个检查其是否满足设计要求及施工验收规范；
空调机组、风机等设备的检查；
检查各部位的设备是否安装到位；
检查设备的清洁度是否合格；
检查与设备相接的电源、电气安装情况；
检查设备产品保护情况。
通风管道检查
检查通风管道安装是否完成；
检查通风管道安装是否与设计相符；
检查通风管道安装质量是否满足施工规范；
检查通风管道清洁度是否满足要求；
检查通风管道密封性是否良好。
阀部件、消声设备、风口等检查；
检查阀部件、消声设备、风口等安装完成情况；
检查阀部件、消声设备、风口等安装是否与设计相符；
检查阀部件、消声设备、风口等安装是否满足施工验收规范；
检查风口叶片角度是否满足风量要求；
检查阀部件开闭是否灵活，并调节至开启状态；
检查阀部件的清洁程度是否满足要求；
通风空调设备的机械性能检查与调整：
检查空调机组内部风机叶轮旋转是否正常、轴承的润滑情况、皮带的松紧程度、风机轴与电机轴是否平行、过滤器的清洁程序等，并对以上各项进行调整与记录；
检查离心风机、轴流风机叶轮是否正常、轴承的润滑、皮带的松紧程度、风机轴与电机轴是否平行等，并对以上各项进行调整与记录；
通风空调设备试运转并测定和调整总风量：
点动通风空调设备，检查风机的正反转并作调整；
启动通风空调设备，测定启动电流并倾听设备的声音是否正常；
测定通风空调设备的总风量，并调节阀门，使总风量达到（1.0-1.2）倍设计值。
测定通风空调设备的运行电流，并与设备电机额定电流对照，检查电流是否正常；
测定正常运行时的风机转速。
通风空调系统风量的测定与调整：
运用流量等比分配法，测定并调整各支管及各风口的风量；
测定和调整通风空调设备风机的总风量、新风量，总风量为设计值的（1.0-1.2）倍，实测新风量与设计值之差不应超过设计值的10%。
测定和调整各风口的风量，使其满足设计和规范要求。
过滤器的性能测定：
检查初、中效过滤器有无损坏。
对高效过滤器进行检漏检测。
对过滤器的边框、封头胶和表面进行检漏测定；
测定高效过滤器的粒子透过率，将之与过滤器的出厂合格透过率相比较。
净化空调系统综合效果的检查与测定：
整理调试资料，提出发现问题，建议解决方法，最后编制和提交调试报告。
四、空调系统技术措施及质量控制
医院ICU的建设是一个高等级、高安全性、严肃、严格的项目建设，因此在项目建设中必然与其他机电安装有所区别。建设的重点必须围绕实验室的安全性、稳定性、实验操作性等特点，
行全面控制，同时还需要考虑实际安装中的难点制定严格的中间过程施工方案、进行验证后实施。
对于整个工程，公司设置项目技术总监，质检员、专业工程师作为现场质检组，联合公司质检部及采购部进行全面的质量控制。
1、空调设备安装技术措施及质量控制
空调系统中的通风空调设备除必须按照国家施工验收规范中设备安装部分的要求外，还必须做到：
空调机组、风机在安装前需检查验收合格进行清洁处理，要求达到无油污、无浮尘，并对所有孔、口进行封闭。
设备与系统风管相接，应预先做好尺寸准确的配管，并按照净化风管的制作方法做好封口，运至现场。安装时开封敞口时间不得太长，以确保灰尘、污物不得侵入风管及空调设备内，与设备相接的软管其制作与安装要求应遵守图纸设计及国家验收规范，其洁净处理参照风管处理方法。
2、高效过滤器安装技术措施及质量控制
设备安装后必须进行严格的在位检测。
设备未安装高效过滤器前与管道一起进行漏风量检测，检测的目的是确认设备的安装接管是否满足标准漏风量的要求。
检查高效过滤器有无损坏。
对过滤器的边框、封头胶和表面进行检查；
按照说明进行过滤器安装及安全更换袋安装并上盖密封。
系统综合效果的检查与测定：
整理调试资料，提出发现问题，建议解决方法，最后编制和提交调试报告。
五、安全施工保证措施
1、安全管理目标
杜绝不安全隐患，坚持安全第一，预防为主的方针，严格遵守各项安全生产的规章制度。
2、安全管理要点
本工程安全工作的重点是防止人员安全，现场防火，防触电及机具伤害事故等，为此在工程技术交底的同时，应作好详细的安全生产交底，并制定好安全措施，充分发挥安全管理网络的作用，讲文明施工，创文明工地。
①严格执行国家对安全生产的各项规定，坚持执行安全生产的十项技术措施，强化安全生产
②现场工人必须服从安全负责人的管理，安全负责人有执法权，特殊情况下有决定临时停工权。
③认真贯彻执行各项“安全生产条例”及公司的十项安全规定，严肃安全纪律坚决禁止酒后上岗，对违反安全规定的人和事按奖惩条例进行严肃处罚。
④施工组织建立后，以项目经理为全权代表的现场安全生产负责人，各级施工负责人同时为安全生产负责人，并设专职安全员1名。
⑤建立安全生产例会制度和定期安全生产检查制度，做到有检查、有记录、有措施、有落实，有奖励，对新进场的人员做好岗前安全教育。
⑥现场电气设备由专职电工人员进行安装、移位及拆除，所有电气设备统一接零接地，每台设备安装漏电保护装置，按用电规定确保安全用电。
⑦充分发挥安全帽、安全带、安全网的作用，严格做好洞口的防护工作，并落实到人。
⑧发现隐患时，要及时采取措施或向上级立即报告（此时期施工人员暂时撤离危险施工区）做到防患于未然。
⑨危险性大的项目，安全措施及要求按施工组织设计中的专项或专题安全方案施工。所有特种作业人员必须持证上岗。
空调设备安装施工方案
空调设备安装施工方案 施工程序 1材料设备检查 (1) 根据随机装箱单和设备清单，逐一核对名称、规格、数量，清点全部随机文件、质量检查合格证书。 (2) 对机组外观进行检查。机组上安装的仪表及包装是否完好，各盲板处有无松缝，保证机组气密性的阀件是否关牢，机组上的管路、线路是否损坏和变形。 (3) 检查机组上的电器仪表及测量仪表是否完好, .设备及其零、部件应无缺损、锈蚀、变形。 (4) 开箱检查应有建设单位人员及监理单位人员参加，并做好验收和交接记录。 2作业条件 A.施工前应具备设计和设备的相关技术文件。认真熟悉图纸，编制施工方案。若属大型设备，应单独编制设备运输吊装施工方案。冷水机组等大型设备的吊运方案，按规定审核、批准后施工。完成技术安全交底，做好施工技术准备工作。 B.对运输所经过的道路进行清理，核实预留的运输孔洞尺寸，主要材料和机具及劳动力等，有充分准备，并已做出合理安排。 C.利用建筑结构作为起吊、搬运设备的承力点时，应对结构的承载力进行核算，必要时应经设计单位的同意方可利用。 D.建筑物屋面、外墙、门窗和内部粉刷等工程应基本完工，有关的基础、沟道等工程应已完工，其混凝土强度不应低于设计强度的75%；安装施工地点及附近的建筑材料、泥土、杂物等，已清除干净 3设备现场运输 A.大型设备的现场运输按施工方案的要求进行，未经审批不得修改施工方
案。 B.设备水平运输时尽量使用小拖车，如使用滚杠需采用保护措施，防止设备磕碰。 C.设备垂直运输时，对于裸装设备应在其吊耳或主梁上固定吊绳，整装设备根据受力点选好固定位置将吊绳稳固在外包装上起吊，吊装时应采取措施，保证人员及设备的安全。 4设备就位调整 A.设备置于基础上后，根据已确定的定位基准面、线或点，对设备进行找正、调平。复检时亦不得改变原来测量的位置。当设备技术文件无规定时，宜在设备的主要工作面确定。 B.组合式空调机组在安装前先复查机组各段体与设计图纸是否相符，各段体内所安装的设备、部件是否完整无损，配件应安装齐全。 C.分段组装的组合式空调机组安装时，因各段连接部位螺栓孔大小、位置均相同，故需注意段体的排列顺序必须与图纸相符，安装前对各功能段进行编号， D.对于有表冷段的空调机组组装时应从空调设备上的一端开始，逐一将各段体抬上基座校正位置后加衬垫，将相邻的两段用螺栓连接严密牢固。 E.对于有喷淋段的空调机组组装时，首先安装喷淋段，再组装两侧的其它功能段。 F.风机单独运输的情况下，先安装风机段空段体，再将风机装入段体。
净化空调施工方案
目录 一、概况 (2) 二、编制依据 (3) 三、净化空调系统施工工艺及主要技术措施 (3) 3.1净化系统风管制作施工工艺 (3) 3.2、净化空调系统安装 (9) 四、施工质量保证措施 (15) 4.1施工质量目标分解 (15) 4.2施工质量保证通用措施 (15) 五、安全、文明施工保证措施 (16) 5.1安全施工保证措施 (16) 5.2文明施工保证措施 (17) 六、施工进度计划 (18) 七、施工机具计划 (18) 八、施工劳动力计划 (19)
一、概况 1.本车间为生产工艺性车间，其中生产车间建筑面积约为5400平方米，共一层。生产车间内有2条生产线（正负极涂布机各2台）。功能划分为:原料库、普通通道、货淋室、洁净通道、正负极合浆、清洗、正负极搅拌、正负极涂布机头（上料）、涂布机烘箱、正负极涂布机尾（收卷）、正负极辊压、模切间、叠片装配间、塑壳烘烤间、电芯烘烤间、注液间、静置间、化成间、分容间、测试间、成品库。 2.车间净化除湿空调设计有：正极搅拌、涂布机头、尾。负极搅拌、涂布机头、清洗。正极辊压、模切、修片。负极辊压、模切、修片、机尾。叠片、装配、塑壳烘烤间。注液、静置间、电芯烘烤间。洁净通道。工艺管路包括：正极涂布机NMP溶剂回收系统。负极涂布机排风系统。工艺冷冻水系统，空调加热系统等。 469kw 。
雅安鼎恒新能源锂电池制造厂净化空调施工方案4.空调系统的划分,空调方式: (1).车间所有净化空调箱、除湿机组均集中放在除湿机房内。各工艺区域设有净化空调送风管和回风管，采用顶送下侧回的气流型式。 (2).负极合浆、搅拌、清洗、涂布机头采用1套净化空调箱送风。其它各个区域均为净化除湿机组送风。 (3).各工艺区域设计保持正压对室外10Pa，注液车间与相邻净化除湿车间设计保持正压5Pa。注液车间与相邻净化除湿车间设计保持正压5Pa。 二、编制依据 2.1暖通施工图纸及相关变更文件。 2.2《通风与空调工程施工质量验收规范》GB50243-2002 2.3《洁净室施工及验收规范》（GB50591-2010） 三、净化空调系统施工工艺及主要技术措施 3.1净化系统风管制作施工工艺 风管采用共板法兰风管，风管加工采用工厂化流水线的方法，为了运输方便，在工厂加工成L型半成品，到现场进行组装成型。，为了保障风管的密封要求，法兰的连接件采用顶丝卡，不能采用弹簧夹。 3.1.1、风管加工要求 1，风管制作与安装所用板材、型材以及其他主要成品材料，应符合设计要求，并应有出厂检验合格证明。材料进场时应按国家现
空调系统安装施工方案
中北科技产业园一期四号楼装修改造 空调通风项目 施工组织设计 编制单位:天津市中环系统工程有限责任公司 编制人: 编制日期: 目录 一:工程概况 二:编制依据 三:施工内容 四:施工方案 五:施工机具 六:文明施工管理、环境保护措施 一、工程概况 西青行政许可中心现有办公楼坐落于西青区中北镇软件园内,建筑物为框架结构。建筑面积约22000平方米,地上5层,地下1层,最高高度25米。办公楼需要安装空气源热泵加风机盘管供夏季制冷及冬季采暖,楼内配备新风、排风通风系统满足室内环境。 二:编制依据
2、1 《建筑工程施工质量验收统一标准》(GB50300-2001 2、2、《通风与空调工程施工质量验收规范》GB50243-2002 2、3、《建筑电气安装工程施工质量验收规范》GB50303-2002 2、4、《机械设备安装工程施工及验收规范》GB50231-1998 2、5、《工业金属管道工程施工及验收规范》GB50235-97 2、6、《设备、管道及绝热层涂色》GB7231-2003 2、7、《建筑法》等国家现行建设管理法规与天津市建设工程有关规定等。 2、8、设计图纸中的技术要求及安装标准图集。 三: 施工内容 1.空调室内机、室外机采购安装工程; 2.连接管道及管道附件、风道、风口等制作安装工程; 3.室内机调节温控器采购安装工作; 4.空调信号线、管及管线开补线槽以及风机盘管检查接线的采购安装工作。 5、新风机组、风道、风口及管道附件制作安装工程。 6、排风机、风道、风口及管道附件制作安装工程。 四: 施工方案 技术准备工作 根据工程特点认真做好图纸自审、会审,并作好记录,充分了解设计意图。 施工前,安排专业工程技术人员对技术工人进行专项交底、工程内容交底、工艺流程交底,使所有施工人员在进入施工现场前,熟悉所安装设备的性能、特点及要求,做到胸中有数。
净化车间空调工程设计方案
文件编号：2020年4月 净化车间空调工程设计方案版本号： A 修改号： 1 页次： 1.0 编制： 会签： 审核： 批准: 发布日期： 实施日期：
净化车间空调工程设计方案 目前全球的塑料化工制品市场对能够满足洁净度等级的产品需求正在迅速增长。过去，只有用于医疗、制药、化妆品和生物技术领域中的产品才被要求在生产中必须达到特定的洁净室标准，但如今这一范围已被扩大到包括汽车和光学媒质行业所需的几乎所有塑料部件，而且产品所要求的洁净度等级也变得日趋严格。 一、工程概况 空调净化工程 生产车间内有最先进的光盘生产线，其生产规模在全国也首屈一指。它以塑料为原料，以每2秒制成一张光盘的速度生产DVD光盘(内含有数据信息)，再经封面印刷后形成投放市场销售的DVD光盘成品。其生产线工艺为国外引进技术，十分先进，共引进10条生产线；每条生产线为一独立生产光盘的成套设备，整个生产车间全天24小时连续不间断运行，以其高产出率、高质量的dvd光盘，创造了良好的经济效益和社会效益，丰富了国内信息产业文化市场。根据《建筑设计防火规范》要求及工艺生产中的使用原料性质，该厂房属戊类火灾危险性生产厂房。 二、设计参数 该光盘生产车间总建筑面积2963m2，主生产车间面积1845m2，辅助生产车间面积1118m2，层高4。3m。生产车间洁净区空调面积为1465m2，设计参数为： 压盘车间t=22℃±2℃φ=50%±5%7级洁净度 印刷车间t=22℃±2℃φ=50%±5%7级洁净度 舒适空调区t=18-26℃φ=50-60%无级别
三、冷源系统设计 1、设备概要 冷水机组：螺杆式，额定制冷量：615kw，两台，一用一备 冷却塔：超低噪声逆流式，水量200m3/h，两台，一用一备 水—水换热器：波纹板式，换热量175kw四台，两用两备 2、冷源水系统 A、根据生产工艺设备提供的各项参数，计算出总冷负荷为598kw。光盘生产线中一个重要的工艺要求是全天24小时不间断运行，冷源系统的安全、可靠运转是此要求得以实现的前提和保障。因此冷源各设备的配置均按一用一备考虑，确保设备可靠连续运转的同时又能降低设备的疲劳磨损，延长使用寿命。 B、冷水机组制备出冷冻水(7℃)，进入分水器后分为三组供水管路引出，分别送至净化空调末端设备、舒适性空调末端设备、水—水换热器三个空调冷冻水用水点，发生热湿交换后又由三组回水管路汇集于集水器，再经水泵加压送入冷水机组，形成冷冻水循环。冷冻水系统定压采用密闭膨胀水箱定压补水方式。冷却塔与其它冷源设备同置于室外设备房的地坪上，用钢筋混凝土基础架高，集水盘底部略高于冷却水泵进水管，使水泵进水管始终保持满管流；风机出风口装设导流消声弯头。 四、恒温、恒湿洁净空调系统设计 1、空调系统方式 光盘生产车间洁净空调系统的主要目的是控制生产车间内空气中的尘埃粒子数，确保光盘生产环境的洁净度，提高产品合格率及质量。因此根据光盘生产的两个主要工艺流程，分别设置两个独立的洁净空调系统：压盘车间空调系统和印刷车间空调系统。两系统分设各自的末端空气处理设备。 2、空调系统的划分 1> 采用全空气净化空调系统。系统流程图。系统设组合式空调机组一台(送风机的电机一用一备)，空气处理过程为：新风-与回风混合-初效过滤-表冷-电加热-电加湿-送风-中效过滤-高效过滤送风口-室内。 2> 生产车间吊顶上设带有高效过滤器的匀流孔板送风口，内墙回风柱下方设
厂内空调工程施工方案
厂内空调系统优化系统优化项目施工方案 一、编制说明 1.1编制说明 厂内空调系统优化项目依据招标书要求和施工规范要求，结合以往施工经验，编制切实可行的施工方案，确保工程按期竣工。 1.2 编制依据 ⑴厂内空调系统优化项目招标文件。 ⑵国家和行业施工质量验收规范。 ⑶公司标准。 ⑷我公司近年来施工的同类工程施工经验及技术总结、工法。 ⑸国家及行业现行环境、安全生产法律、法规。 二、主要工程量 详见招标文件 三、工程项目质量、环境、职业安全健康目标 3.1工程项目质量目标： 工程交验合格率100%，合同履约率达到100%。 3.2工程项目环境管理目标、指标： 防污染、节能源。 固体废弃物实现分类管理、无害化； 最大限度节约施工材料和水电能源； 对噪音源进行控制：噪音限制执行GB12523—90标准。 四、工程项目施工部署 4.1施工部署原则： 4.1.1确保工期： 本工程开工后，按照施工进度计划要求按期完工。 641.2全力以赴： 针对本工程，建立精干的项目经理部，集中人力、物力、财力，确保本工程按时、高质量竣工，以不辜负业主对我单位的信任。 4.1.3精心组织： 项目经理部统一负责全部工程的施工，精心组织，协调土建、设备材料及部件采购、设
备安装、系统安装调试各工序间的配合，保证本工程有条不紊的进行。 4.1.4重点突出： 针对本工程工作量大，工期紧的特点，以混凝土挡墙为主线，突出重点，抓好的预制工作。 4.2施工准备阶段： 根据现场施工情况，土建施工具备条件后，立即进行安装技术准备、物资设备准备、施工资源准备、施工现场准备。 技术准备： 熟悉施工图纸，提出材料计划，根据现场情况和作业量、施工内容的情况，确定施工方案与措施，设置质量控制点，进行作业技术交底和安全交底的准备，编制本工程项目质量计划，以确保施工每道工序和工程的各个质量要素均能得到有效控制。 物资设备准备： 根据现场情况，结合设备制作安装工艺，确定各种设备和物资、材料的采购进场时间情况，并参与设备进场检查。 施工资源准备： 施工机具：各种施工机具根据进场时间表及时检查、保养、组织进场，保证按时投入使用。 施工材料：各种周转材料、施工用料尽快组织进场，清点分类待用。 劳动力：根据工程量和施工进度计划，确定劳动力数量、并根据现场需要合理组织劳动力进场。 现场准备： 按照施工组织设计要求和施工总平面图布置，做好现场三通一平，充分利用现有的道路、管网、供电设施，健全必要的施工临时设施，对施工现场进行合理规划。 五、人员及机械安排：
空调系统设备安装施工方案
空调系统设备安装施工方案 1、设备安装原则 设备安装应遵循先大件后小件、先里后外的安装原则。 2、设备安装条件 1.1机房结构施工结束，设备基础浇筑完成并达到强度要求; 1.２机房内无积水、无杂物,顶层无漏水现象； 1.３设备运输通道畅通; 1.4设备起重吊装、运输机具准备到位,各项安全措施准备充分; 1.５设备减振台座加工完成，减振器、减振弹簧准备完善。 3、设备安装主要施工程序 4、基础验收 根据设备基础的参数检查基础的纵、横向中心基准线，标高及基准点是否符合设计要求；同时进行基础外观检查,检查基础外形有无裂缝、空洞、露筋和掉角等现象，对达不到要求的地方,通知土建单位进行处理。验收过程要填写“设备基础验收记录”,并经有关人员会签。基础验收完成后,清除基础表面及预留孔
内杂物，灌浆处的基础表面应凿成麻面,以保证灌浆质量。 5、设备拖运 5.1施工前熟悉施工现场设备布置平面图,了解现场设备安装位置和方向。 5.2拖运前查看设备的外形尺寸和单件重量，了解拖运路线，考虑能否顺利通过,如需清理、平整、加固时，必须事先做好准备。 5．３拖运前对设备进行外观检查，发现有缺陷时，及时向现场负责人报告。 5.４设备拖运中要保持平稳,如沿斜坡拉下时，后面必须加尾绳,以防设备下滑,拖运设备上重下轻时，必须采取措施,以防设备倾倒。 5.5参加设备拖运的人员必须时刻注意设备动向,手脚严禁接触运行中的牵引索具，人需站在安全的一侧,拖运区内,不准其他人员随便进出。 ６、设备开箱检查 设备到货后，视现场的情况确定是否立即进行开箱检查。如立即进行检查的,在设备检查完后，及时做好设备的保护工作以防设备在搬运、吊装过程中损坏。设备开箱检查要会同建设单位和设备供应商共同参加。首先检查设备包装外观有无损坏和受潮,根据设计图纸核对设备规格型号。同时根据设备装箱清单和技术文件，清点随机附件、专用工具是否齐全，设备表面有无缺陷、损坏、锈蚀、受潮等现象。设备开箱检查，要填写“开箱检查记录”,并经有关人员会签。 7、设备吊装措施 本暖通工程空调设备包括冷水机组、空调机组、锅炉、水泵、风机盘管等。由于冷水机组、空调机组、锅炉的体积大,重量大，吊装需要采用吊车吊至坡道口。而风机盘管及部分阀门的吊装相对较为简单,可利用现场施工塔吊或施工电梯将设备运至相应楼层后，采用液压推车运输就位,进行安装。 7.1吊装就位 冷水机组、水处理设备体积大、重量大,为了确保机组和吊机的绝对安全，
洁净空调专项施工方案.(DOC)
职工医院重症医学科隐患整改项目净化空调系统安装专项方案 编制人： 审核人： 批准人： 江苏康顺医用净化工程有限公司
目录 一、工程概况------------------------------------------------------------3 二、编制依据------------------------------------------------------------4 三、净化空调工程专项施工方案--------------------------------------------5 1、净化空调工程流程图------------------------------------------------6 2、风管及部件的制作及安装--------------------------------------------7 3、风管及部件保温----------------------------------------------------11 4、空调机组安装------------------------------------------------------12 5、空调系统调试------------------------------------------------------13 四、通风空调技术措施及质量空调------------------------------------------18 五、安全施工保证措施----------------------------------------------------19 一、工程概况 1、工程概述 （1）工程名称：独山子职工医院重症医学科隐患整改项目 （2）建设单位：独山子石化总厂
精密空调安装施工方案
目录 一、恒温恒湿空调设计选型 (2) 1.1、设计依据 (2) 1.2、恒温恒湿空调产品选型 (2) 1.3、产品选用 (2) 1.4、气流组织方式 (3) 二、安装与调试 (3) 2.1、安装指导的内容 (3) 2.2、系统的调试 (4) 三、施工组织方案 (4) 3.1、本空调工程概况 (4) 3.2、施工安装调试组织设计 (4) 3.3、工程界面综述 (6) 3.4、安装施工及调试验收方案 (6) 3.5、安装过程质量控制措施 (7) 3.6、恒温恒湿空调安装环境要求 (8) 3.7、布局 (9) 3.8、交付使用 (9)
一、恒温恒湿空调设计选型 1.1、设计依据 本工程应遵循（但不限于）以下现行国家颁发的有关规范，具体为： 1.《采暖通风及空气调节设计规范》（GBJ19-87）2001版 2.《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002 3.《通风与空调工程施工质量验收规范》(GB50243-2002) 4.《工业金属管道工程施工及验收规范》（GB50235-1997） 5.《高层民用建筑设计防火规范》（GB50045-95） 6. 《建筑内部装修设计防火规范》（GB50222-95） 7.《供配电系统设计规范》（GB50052-92） 8.《公共建筑节能设计标准》（GB50189-2005） 9.其它相关的规范和规定 1.2、恒温恒湿空调产品选型 1、现使用空调系统说明 根据用户机房面积40m2计算，应使用2台12.5KW风冷式机房精密空调，送风方式为上送风。 1.3、产品选用 根据现场考察,我们向贵单位建议如下方案，我们推荐以下： 机房名称型号制冷量送风方式数量 主机区机房惺惺惜惺惺12.5KW 上送风下回风1台满足以上指标要求的空调有关参数如下：
通风与空调工程施工方案
精品文档，放心下载，放心阅读 通风与空调工程施工方案 1．工程概况 该工程地上1～16层为研究、实验、办公部分，通风空调采用风机盘管加新风系统，每层设2台新风机精品文档，超值下载 组，B1层为设备部分，内设空调机房，采用大风道系统，南北各设轴流风机1台。 2．施工组织 2.1 劳动组织准备：本工程的总承包单位为北京××建设工程有限责任公司第××项月经理部，机电设备部分分包给北京××公司水电分公司，在总承包单位统一领导下开展工作，针对新承包的工程项目，配备相应施工人员，建立质量管理体系，对工程进度、质量、造价进行严格控制，保证施工顺利进行，各专业、项目设有专业人员专业管理。 2.2 技术准备：组织技术人员熟悉施工图纸和有关的设计资料，对相关的技术、经济和自然条件进行调查分析，研究可行的施工方案。针对图纸中存在的问题及时记录，为施工作出准确的、科．学的技术指导。 2.3 施工现场准备：施工道路、施工用水、施工用电和加工场地由总承包单位统一规划，生产、办公、生活用房等临时用房由总承包单位提供。 2.4 本专业空调系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力的安排详见表12—1。 表12-1 劳动力计划表 2.5 施工机具准备 具体施工用机具见表12—2。 表12-2 施工机具计划表
3．主要项目施工方法及要求 3.1 预留预埋 3.1.1 通风预埋、预留洞的工作跟随土建结构工程进行，主要工作为竖井穿楼板洞和穿墙洞，为便于拆除预留和预埋，采用木盒预埋方式，按风管规格尺寸四边各放大100mm,固定要稳固和方正，不影响合模，拆模后应立即剔出木盒。 3.1.2 空调水系统需要在楼板或墙体上用钢管预埋留洞，待土建打完混凝土达到一定强度时钢管松动，并在混凝土能上人的时候把钢管拔出，拔出后及时清理干净，然后刷上机油以备下次使用。预埋要求详见表12-3。 表12-3 空调水管预埋、预留洞规格表 注：地下2层人防洞的预留、预埋必须按人防有关要求执行。 3.1.3 本工程争创结构“长城杯”，因此预留、预埋部分需要有详细的控制方法。 例如：墙体上要求结构上弹控制标高线，顶板上弹控制轴线，预埋木盒、钢管基底要清理干净，用磨光机打磨，刷机油，保证不粘连混凝土，钢管应在打混凝土3～4h内拔出。 3.1.4 设备基础预埋：对于风机、水泵、水箱、机组，等设备待到货后核对好尺寸，放可作基础预埋，并按设计及施工规范要求施工。 3.1.5 由于空调水管和通风管道在穿楼板或穿墙体预留、预埋洞，需要由土建预留洞、暖通专业配合检验和报验，共同做好此部位预留。 3.2 通风做法 3.2.1 施工技术人员要认真审图，分清不同用途管径采用不同壁厚的镀锌钢板制作风管，用料规格符合施工规范（GB50243-2002）及设计要求,板材厚度如表12-4(其他材质类风管见规范要求)。 表12-4 通风板材厚度表
空调安装施工方案
、空调工程施工程序： 技术交底T熟悉图纸及施工现场（相关材料到施工现场、施工用设备、工器整理）f划线、放线（下料、放样）T支吊架安装T空调设备安装T空调机清扫T风口密封及通风设备、设施、房间清理清洁 f 空调设备单机试车 f 风管、风口清洁、吹除f 空调系统调试f单项工程验收。 二、电气工程施工程序： 技术交底 f 熟悉图纸及施工现场（相关材料到施工现场、施工用设备、工器具整 理）f划线、放线（材料下料、配件制作）f支吊架安装f电缆桥架安装f地面及技术夹层线管铺设 f 低压配电柜安装 f 动力电缆安装 f 动力线铺设 f 各类开关、插座安装 f 配电设备、设施清理清洁 f 动力配电系统单机试车 f 动力配电系统调试 f 动力配电工程检查验收。 三、管道工程施工程序： 1.管道工程施工程序： 技术交底 f 熟悉图纸及施工现场（相关材料到施工现场、施工用设备、工器具 整理）f 划线、放线（下料、放样）f 管道部件、配件制作 f 阀门试验 f 支吊架安装f 管道、管件、阀门安装（管道焊接、表面处理） f 管道检验、检查和试验 f 管道吹扫、清洗、检查f 管道试压 f 管道保温 f 系统调试试车 f 单项工程验收。 2.排水管道工程施工程序： 技术交底f熟悉图纸及施工现场（相关材料到施工现场、施工用设备、工器具整理）f划线、放线（材料下料、放样）f 管道部件、配件制作 f 阀门试验 f 支吊架安装 f 管道安装 f 管道检查和试验 f 管道吹洗、检查 f 管道试压 f 系统调试试车 f 单项工程验收 四、设备安装工程施工程序： 技术交底T熟悉图纸及施工现场（相关材料到施工现场、施工用设备、工器具整理）f设备基础检
净化空调施工方案
目录 一、概况··2 二、编制依据··3 三、净化空调系统施工工艺及主要技术措施··3 3.1净化系统风管制作施工工艺··3 3.2、净化空调系统安装··9 四、施工质量保证措施··15 4.1施工质量目标分解··15 4.2施工质量保证通用措施··15 五、安全、文明施工保证措施··16 5.1安全施工保证措施··16 5.2文明施工保证措施··17 六、施工进度计划··18 七、施工机具计划··18 八、施工劳动力计划··19
一、概况 1.本车间为生产工艺性车间，其中生产车间建筑面积约为5400平方米，共一层。生产车间内有2条生产线（正负极涂布机各2台）。功能划分为:原料库、普通通道、货淋室、洁净通道、正负极合浆、清洗、正负极搅拌、正负极涂布机头（上料）、涂布机烘箱、正负极涂布机尾（收卷）、正负极辊压、模切间、叠片装配间、塑壳烘烤间、电芯烘烤间、注液间、静置间、化成间、分容间、测试间、成品库。 2.车间净化除湿空调设计有：正极搅拌、涂布机头、尾。负极搅拌、涂布机头、清洗。正极辊压、模切、修片。负极辊压、模切、修片、机尾。叠片、装配、塑壳烘烤间。注液、静置间、电芯烘烤间。洁净通道。工艺管路包括：正极涂布机NMP溶剂回收系统。负极涂布机排风系统。工艺冷冻水系统，空调加热系统等。
469kw 。 4.空调系统的划分,空调方式: (1).车间所有净化空调箱、除湿机组均集中放在除湿机房内。各工艺区域设有净化空调送风管和回风管，采用顶送下侧回的气流型式。 (2).负极合浆、搅拌、清洗、涂布机头采用1套净化空调箱送风。其它各个区域均为净化除湿机组送风。 (3).各工艺区域设计保持正压对室外10Pa，注液车间与相邻净化除湿车间设计保持正压5Pa。注液车间与相邻净化除湿车间设计保持正压5Pa。 二、编制依据 2.1暖通施工图纸及相关变更文件。 2.2《通风与空调工程施工质量验收规范》GB50243-2002 2.3《洁净室施工及验收规范》（GB50591-2010） 三、净化空调系统施工工艺及主要技术措施 3.1净化系统风管制作施工工艺 风管采用共板法兰风管，风管加工采用工厂化流水线的方法，为了运输方便，在工厂加工成L型半成品，到现场进行组装成型。，为了保障风管的密封要求，法兰的连接件采用顶丝卡，不能采用弹簧夹。 3.1.1、风管加工要求 1，风管制作与安装所用板材、型材以及其他主要成品材料，应符合设计要求，并应有出厂检验合格证明。材料进场时应按国家现
空调安装施工方案知识讲解
工程概况： 中奥嘉园经济适用房A4#娄一A10#楼房空调护栏栏杆、楼梯扶手、楼梯栏杆及女儿墙栏杆安装工程。栏杆总长度尽万余米，多种高度规格。 （一）编制依据 1.本工程施工组织设计 2.本工程施工图 3■国家、建筑行业标准《建筑施工安全检查标准》JGJ59-2011《建设工程安全生产管理条例》、《建设工程施工现场供用电安全规范》GB50149-2014工程建设标准强制性条文“安全要求”。 4■本公司执行的企业标准 （二）人员组织机构框架图 （三）栏杆施工方案
空调栏杆安装所使用工具： 无齿锯片切割机、冲击电钻、钻头、手锤、水平尺、钢卷尺、电焊机、角磨机等电动工具。 （四）施工顺序： 测量尺寸—栏杆准备—栏杆安装于建筑结构调整合格—栏杆调整—钻栏杆固定片安装孔—栏杆固定—验收 1.技术准备： 技术准备在施工前由技术负责人主持对各项施工负责人进行施工方案技术交底，并由专业人员施工队长编写安全技术交底，对施工人员进行培训及现场作业指导。 2.材料准备： 根据施工图纸和设计要求，采购工程所需各种原材料。栏杆确定材料符合图纸设计要求无误后，才得进入加工车间加工制作，确保不合格材料不得使用。 3.制作工艺：（1）各项栏杆按照图纸计划要求并根据图纸所示图样和现场实际规格尺寸制作。 （ 2 ）室内楼梯及防护栏杆制作过程中，定位尺寸要准确，该切斜角，该磨口的地方磨口。保证角度拼装准确精细。进行拼装时，焊接部位要焊平，对接部位要严密，保证平整度横平竖直。焊接部位的焊口必须焊满，做到焊口无断缝，无沙眼，焊口要打磨光滑，平整度达标。 （3）阳台及空调板栏杆加工为半成品后进行喷砂除锈达到
通风空调工程施工方案
通风空调工程施工方案 1、通风系统管道支吊架安装 （1）、风管支、吊架位置应准确，方向一致，吊杆要求垂直，不得有扭曲现象，悬吊的风管与部件应设置防止摆动的固定点。 （2）、玻璃钢风管长度超过20m时，应加固定支架不得少于一个，玻璃钢风管长度超过20m时应按设计要求加伸缩节。 （3）、主风管吊架距支管之间的距离应不小于200mm。 （4）、空调风管吊装管道与支吊架间应加隔热木拖。 （5）、支吊架槽钢头及角钢的朝向，同一区域内应该只有两个朝向（横向和纵向）。且风管支吊架间距应统一，均匀，弯头两端均应加设支吊架。 （6）、吊杆距横担的端头30mm；吊杆距风管外边（保温风管指保温层外边）30mm。 （7）、安装期间，吊杆外留125px；安装、保温、打压等工作进行完，通过报验后，对吊杆进行切割，吊杆在螺帽外留2-3扣。（8）、吊杆刷漆应均匀，颜色一致。风管安装完后，补刷一遍防锈漆。 （9）、风管弯头处、三通处、阀门处、必须加吊架、管道长度超过15m，防晃支架不得少于一个。 2、风管制作安装 （1）、施工流程
（2）、材料要求 ①、板材：板材不得有波浪形缺陷、弯曲变形、凹凸不平的现象。 ②、型钢：无弯曲、变形现象。 （3）、主要机具 ①、机具：联合冲剪机、剪板机、螺旋卷管、折方机、按扣式咬口折边机、电动剪刀等。 ②、工具：工作台、台虎钳、电动剪、气焊、气割工具、管钳、手锤、手锯、活动板手、电锤等。 ③、其它：钢卷尺、水准仪、水平尺、线附、石笔、小线等。（4）、风管制作工艺 ①、画出加工草图：依据施工图纸绘制； ②、无法兰连接矩形风管制作：对于风管大边长在120~1250mm之间的矩形铁皮风管，选材应按照设计要求。 ③、焊接风管的制作：选择板材为2.0mm厚的冷轧钢板； （5）、风管安装流程 ①、风管安装前，先对安装好的支、吊、托架进一步检查其位置是否正确，是否牢固可靠。 ②、根据施工方案确定的吊装方法（整体吊装或一节一节吊装），按照先干管后支管的安装顺序进行吊装。
空调安装施工方案
空调工程 1)施工顺序 施工准备—穿墙打洞—管道、风管、支吊架预制—支架安装—设备安装—主管安装—支管安装—管道与设备接口—管道试压、清洗—防腐、保温—配合装饰工程安装风口—系统调试—交工验收 2)空调供回水水管、管件、阀门安装 管材、管件应符合国家或部现行标准的技术质量签订文件或产品合格证。应按设计要求核验管材、管件的规格,型号与质量,符合要求方可使用。 管道、管件安装前,必须清除内部污垢与杂物,安装中断或完毕的敞口处,应临时封闭。 管子的螺纹应规整,如有断丝或缺丝,不得大于螺纹全数的10%。 管道穿过基础、墙壁与楼板,应配合土建预留孔洞,管道的焊口、接口与阀门、法兰等管件不得安装在墙板内。 严禁在压力下的管道、容器与荷载作用下的构件上焊接与切割。 不同管径的管道焊接,如两管管径相差不超过小管径15%,可将大管端部直径缩小,与小管对口焊接,如管径相差超过小管径15%,应将大管端部抽条加工成锥型,或用钢板特制的异径管。 管道的对口焊缝或弯曲部位不得焊接支管。弯曲部位不得有焊缝,接口焊缝距起弯点应小于1个管径,且不小于100mm;接口焊缝距管道支、吊架边缘应不小于50mm。 焊接管道支管,端面与主管表面间隙不得大于2mm,并不得将支管插入主管的管孔中,支管管端应加工成马鞍型。 管道安装完毕,用进行压力试验;排水管、冷凝水管做灌水试验。 管道经试压合格后要进行系统冲洗,直到排出的水中不夹带泥沙、铁渣等杂质,且水色不浑浊为止。 管道保温,管道采用木托共架敷设,木托厚度应当与管道保温层的厚度
相一致,管道穿墙体、楼层时保温层不得断开以防止“冷桥”现象的发生。 3)管道支、吊、托架安装 位置、标高应正确,埋设应平整牢固; 与管道接触应紧密,固定应牢靠; 滑动支架应灵活,滑托与滑槽两侧间应留有3-5mm的间隙,并留有一定的偏移量; 无热伸长的管道吊架,吊杆应垂直安装;有热伸长的管道吊架,吊杆应向热膨胀的反方向偏移。 固定在建筑结构上的管道支、吊架,不得影响结构的安全。 管道安装的支、吊架间距与管卡(箍)数量应满足设计要求。 4)风机盘管的安装 风机盘管应逐台进行水压试验,试验强度应为工作压力的1、5倍,定压后观察2-3秒不渗不漏。 风机盘管应每台进行通电试验检查,机械部分不得摩擦,电气部分不得漏电。表面换热器物无变形、损伤、锈蚀等缺陷。 暗装卧式风机盘管应由支、吊架固定。吊顶应留有活动检查门,便于拆卸与维修。 冷热媒水管、冷凝水管与风机盘管连接宜采用U-PVC管,接管应平直。宜采用透明胶管软连接,并用喉箍紧固严禁漏水。排水坡度应正确,冷凝水应畅通地流到指定位置,水盘应无积水现象。 5)空调电气安装: 线管配线 所用穿线管均用阻燃PVC管,且要求无裂缝与扁折无堵塞,弯曲半径≥6倍管 明配线管敷设于墙壁桁架等表面,要求横平竖直整齐美观。 暗配线管敷设于墙壁、地平或楼板内等处,要求管路短,弯曲少,以便
空调设备的安装施工方案
空调设备的安装施工方案 1、空调机组的安装应符合下列规定： １）型号、规格、方向和技术参数应符合设计要求； ２）现场组装的组合式空气调节机组应做漏风量的检测，其漏风量必须符合现行国家标准《组合式空调机组》ＧＢ／Ｔ１４２９４的规定。 3）现场组装的轴流风机叶片安装角度应一致，达到在同一平面内运转，叶轮与筒体之间的间隙应均匀，水平度允许偏差为１／１０００； 4）安装隔振器的地面应平整，各组隔振器承受荷载的压缩量应均匀，高度误差应小于２mm； 5）安装风机的隔振钢支、吊架，其结构形式和外形尺寸应符合设计或设备技术文件的规定；焊接应牢固，焊缝应饱满、均匀。 6）为防止隔振器移位，规定安装隔振器地面应平整。同一机座的隔振器压缩量应一致，使隔振器受力均匀。 7）安装风机的隔振器和钢支、吊架应按其荷载和使用场合进行选用，并应符合设计和设备技术文件的规定，以防造成隔振器失效。 ２、组合式空调机级及柜式空调机组的安装应符合下列规定： １）组合式空调机组各功能段的组装，应符合设计规定的顺
序和要求；各功能段之间的连接应严密，整体应平直； ２）机组与供回水管的连接应正确，机组下部冷凝水排放管的水封高度应符合设计要求； ３）机组应清扫干净，箱体内应无杂物、垃圾和积尘； ４）机组内空气过滤器（网）和空气热交换器翅片应清洁、完好。 3、单元式空调机组的安装应符合下列规定： １）分体式空调机组的室外机和风冷整体式空调机组的安装，固定应牢固、可靠；除应满足冷却风循环空间的要求外，还应符合环境卫生保护有关法规的规定； ２）分体式空调机组的室内机的位置应正确、并保持水平，冷凝水排放应畅通。管道穿墙处必须密封，不得有雨水渗入；３）整体式空调机组管道的连接应严密、无渗漏，四周应留有相应的维修空间。 4、消声器的安装应符合下列规定： １）消声器安装前应保持干净，做到无油污和浮尘； ２）消声器安装的位置、方向应正确，与风管的连接应严密，不得有损坏与受潮。两组同类型消声器不宜直接串联； ３）现场安装的组合式消声器，消声组件的排列、方向和位置应符合设计要求。单个消声器组件的固定应牢固； ４）消声器、消声弯管均应设独立支、吊架。
净化空调施工方案
亚泰集团哈尔滨水泥有限公司 目录 一、概况 (2) 二、编制依据 (3) 三、净化空调系统施工工艺及主要技术措施 (3) 3.1净化系统风管制作施工工艺 (3) 3.2、净化空调系统安装 (9) 四、施工质量保证措施 (15) 4.1施工质量目标分解 (15) 4.2施工质量保证通用措施 (15) 五、安全、文明施工保证措施 (16) 5.1安全施工保证措施 (16) 5.2文明施工保证措施 (17) 六、施工进度计划 (18) 七、施工机具计划 (18) 八、施工劳动力计划 (19) 1
亚泰集团哈尔滨水泥有限公司 2 一、概况 1.本车间为生产工艺性车间，其中生产车间建筑面积约为5400平方米，共一层。生产车间内有2条生产线（正负极涂布机各2台）。功能划分为:原料库、普通通道、货淋室、洁净通道、正负极合浆、清洗、正负极搅拌、正负极涂布机头（上料）、涂布机烘箱、正负极涂布机尾（收卷）、正负极辊压、模切间、叠片装配间、塑壳烘烤间、电芯烘烤间、注液间、静置间、化成间、分容间、测试间、成品库。 2.车间净化除湿空调设计有：正极搅拌、涂布机头、尾。负极搅拌、涂布机头、清洗。正极辊压、模切、修片。负极辊压、模切、修片、机尾。叠片、装配、塑壳烘烤间。注液、静置间、电芯烘烤间。洁净通道。工艺管路包括：正极涂布机NMP 溶剂回收系统。负极涂布机排风系统。 本车间空调夏 (1).车间所有净化空调箱、除湿机组均集中放在除湿机房内。各工艺区域设有净化空调送风管和回风管，采用顶送下侧回的气流型式。 (2).负极合浆、搅拌、清洗、涂布机头采用1套净化空调箱送风。其它各个区域均为净化除湿机组送风。 (3).各工艺区域设计保持正压对室外10Pa ，注液车间与相邻净化除湿车间设计保持正压5Pa 。注液车间与相邻净化除湿车间设计保持正压5Pa 。 二、编制依据 2.1暖通施工图纸及相关变更文件。 2.2《通风与空调工程施工质量验收规范》GB50243-2002 2.3《洁净室施工及验收规范》（GB50591-2010） 三、净化空调系统施工工艺及主要技术措施 3.1净化系统风管制作施工工艺 风管采用共板法兰风管，风管加工采用工厂化流水线的方法，为了运输方便，在工厂加工成L 型半成品，到现场进行组装成型。 ，为了保障风管的密封要求，法兰的连接件采用顶丝卡，不能采用弹簧夹。 3.1.1、风管加工要求 1，风管制作与安装所用板材、型材以及其他主要成品材料，应符合设计要求，并应有出厂
空调系统安装施工方案 (2)
第四节空调系统安装施工方案 一、空调系统 Ⅰ、集中空调系统 1、设有集中空调系统KT-1，空气处理采用了新风预处理一次回风处理空调方式。 2、夏季工况：将室外新风经新风预处理机组的表冷段进行降温除湿后送入空气处理机组，与室内回风混合后通过空气处理机组的表冷段降温后送入室内。新风处理承担了室内的湿负荷。 3、冬季工况：鉴于该工程所处严寒地区的地理位置特点以及使用单位管理模式，将室外新风经新风预处理机组的电加热段进行温升处理至0℃后送入空气处理机组，与室内回风混合后通过空气处理机组的热水和热段升温、加温段加湿后再送入室内。 4、新风预处理机组、一次回风空调机组均采用屋顶组合空调机组，每套机组分为室内机和室外机。每套机组设有PLC控制中心（设有通讯接口），配套触摸现实操作屏，对设备运行能提供功能控制。 5、空调机房设有一套高压微喷加湿系统JS-1，为001大厅空调系统加湿。设有一台加湿主机和两个加湿单元电控箱，对两台空气处理机组加湿段进行加湿。 6、新风预处理机组和空调机组室内机和室外机的冷媒管、控制系统以及管道连接、控制线连接由设备提供商配套提供并安装。 7、空调送、回风管在穿越空调机房、防火墙、屋面以及进出001大厅侧墙处均设有防火阀。阀常开，70℃熔断关闭，输出信号关闭本系统机组。 8、新风管、空调送回风管采用镀锌铁皮风管，新风管、空调送回风管设有橡塑海绵保温层。 Ⅱ、通风系统 1、设有1处局部排风系统：设有2处局部排风系统：P- 2、P-3。
2、房间（配气间）设有平时和事故排风系统，排风机采用吊顶式排气扇，平时低速排风，事故时高速排风，启停开关在室内外分别设置。 3、公共卫生间、开水间设有吊顶式排风扇，满足室内通风换气要求。 4、配电用房设有机械排风设施，平时使用。在排风口处设有电动密闭阀，阀常开，气体灭火时，阀有电信号关闭，灭火结束后，可手动开启阀和排风设施进行排风。 5、走道内设有可开启外窗，采用自然排烟。 Ⅲ、消声减振系统 1、空调机组室内机均设有减振块安装（减振块由设备配套提供）。机房内风管、水管、冷媒管安装采用减振吊架安装。 2、空调机组室内设有回风消声段，风管消声器采用复合阻抗消声器。风管进出均设有防火防腐金属软接。 3、空调机房侧墙和顶部采用吸声材料，机房门采用隔音防火门。 Ⅳ、工艺测试间多联机空调系统和分体空调 1、其他配套房间共设有两套多联机空调系统：V-1、V-2，无外窗的工艺测试间设有一套新风处理系统VXF-1。V-1、V- 2、VXF-1系统的室外机外在室外地面上设置。 2、V-1、V-2、VXF-1系统室内机采用四面出风嵌入式，在各房间吊顶上安装。WXF-1系统的室内机为独立送风的新风处理机，在二层新风机房内设置。 3、冷媒管采用铜管，由设备配套提供，需由设备提供商对管道系统进行二次深化设计。 4、冷水管采用热镀锌管，并设橡塑海绵保温层。冷凝水管设有坡度安装，冷凝水就近排入卫生间水池。 5、每台室内机设有一个有限遥控器，在室内侧墙上安装，两套多联机系统设有一个中央控制器，在109值班室内设置对室内机和室外机进行控制。有线遥控器、中央控制器由设备配套提供。

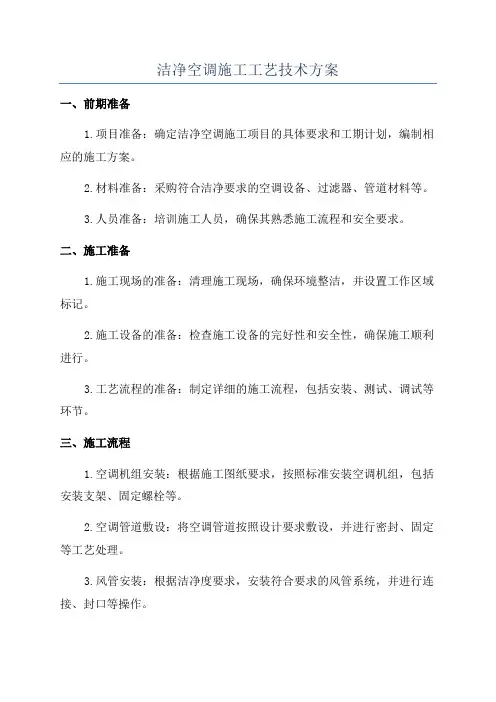

空调洁净系统施工技术方案
空调洁净系统施工技术方案 通风空调、洁净系统设备数量多，尺寸及重量较大，所涉及的材料种类也多，安装较复杂，工艺安排需按一定要求进行，故在系统开始安装时应先做好严密的组织，才能减少返工，确保工程顺利实施。 1 空调系统概况 1.1 空调设计包括两个部分 洁净空调、舒适空调。所有洁净车间的洁净等级为30 万级，温度控制范围在18～26 ℃，相对湿度控制范围在45％～65％；洗衣间、办公室、非洁净走廊为普通舒适空调，采用风机盘管供冷。 1.2 洁净空调设备 洁净空调设备带有各种不同功能段的组合式空调机，末端风口为亚高效送风口；舒适空调设备为风机盘管，末端风口为普通风口。 1.3 排风系统 洁净车间的机械排风由若干排风机组成，其余为正压排风；非洁净区中的卫生间排风由各卫生间内天花排气扇排入排风支管，由轴流风机集中排出室外。 2 施工基本程序和施工准备 2.1 空调系统安装工程基本程序净化空调施工的基本程序和一般空调系统是一致的，不同点在于净化空调系统的特殊性，各工序的技术措施、管理制度要严、细。 净化空调系统施工的基本程序由九个主工序构成：即施工准备、风道及部件的制作、风道及部件的安装、设备安装、防腐保温工程、单机试运转、系统联合试运转、系统试验与调整、竣工验收。 这些工序可分为两大阶段。前五个工序构成施工阶段；后四个工序构成调试及验收阶段。2.2 施工准备 它是接到施工图后进入工程实体施工前必不可少的工序，这一工序非常重要，它关系到能不能科学地、文明地、高质量地、高效益地完成任务。这一阶段涉及到的技术理论、组织管理水平、施工经验，科技产品信息等大量技术问题。这一段工作不深入细致就为后续工作带来了很多的隐患和困难。 这一工序的主要工作是： 2.2.1 读图接到施工图后，各级技术部门应组织得力技术人员，阅读施工图。 了解设计说明：通过说明了解本工程规模、服务对象、设计特点、技术、材料、施工工序等的一般要求及特殊要求，尤其应注意特殊要求部分。对照其它工种的施工图了解本工种与其它工种的内在关系，施工中互相关联的地方，以及相互之间有矛盾的、遗漏的地方。从系统图中了解本工种管线和部件、设备在标高上的要求、走向的情况，从中发现空间中各工种的关系和有矛盾的地方。剖面图：通过剖面图进一步了解设计的意图及发现矛盾。 2.2.2 图纸会审及综合布置 图纸会审形成文件，为设计变更和提供施工依据作准备，这一过程分两步。第一步，在建设单位组织设计交底前，施工单位技术部门应组织各工种，将读图中发现的问题进行交流、协调、共识，为第二步设计交底提供更完善的文字材料。第二步是由建设单位组织设计、施工、建设，质检各方进行设计交底。由设计单位介绍设计意图、技术要求、施工难点，解答各方提出的问题，商定解决办法，形成纪要、洽商、设计变更等文件，为施工提供依据。 2.2.3 材料准备 材料设备的供应对工程的总工期有重要的影响，而洁净工程所需的材料和设备专业性强，在
