后张法空心板设计计算书

设计计算书

工程名称盐城港大丰港区大件码头工程大件码头引桥工程设计阶段施工图专业：路桥

计算内容大件码头引桥工程计算书

计算页数：14 计算日期：2010-12-21

计算：校核：

复校：审核：

中交第三航务工程勘察设计院有限公司

2010年12月

1 工程概况 (1)

2 技术标准 (1)

3 主要材料 (1)

4 设计依据 (2)

5 技术规范 (3)

6 桥梁总体布置 (3)

7 结构计算 (4)

7.1 横向分布系数计算 (4)

7.2 结构计算 (5)

7.2.1 简支板梁中板结构计算 (5)

7.2.2 简支板梁边板结构计算 (9)

7.2.3 简支小箱梁结构计算 (13)

7.3 桩基础竖向承载力验算 (17)

1 工程概况

盐城港大丰港区大件码头工程码头引桥全桥长度为380m。跨径布置为4×20m预应力混凝土简支板梁桥+12×22m预应力混凝土简支小箱梁桥。桥面宽度为11m。桥梁起点桥面高程为+8.885m，前80m纵坡为1.39%，后300m不设纵坡，引桥与码头变宽段引桥桥面接点高程为+10.0m。

2 技术标准

（1）桥梁设计基准期：100年

（2）桥梁设计荷载：大件荷载，按双排双列平板车荷载布置（见下图），最大轴重720KN（包括自重），轴距1.6m，共12根轴。

3 主要材料

（1）混凝土

预应力钢筋混凝土板梁和小箱梁混凝土强度等级为C50，桥台、盖梁、承台

混凝土强度等级为C30，桥梁混凝土强度等级应满足《公路钢筋砼及预应力砼桥涵设计规范》（JTGD62-2004）的要求。

（2）主要钢材

箱梁所有预应力钢绞线规格均采用《预应力混凝土用钢绞线》（GB/T

5224-2003）:九股钢驰，弹性模量为1.95绞线d=15.2mm，标准强度fpk=1860MPa，低松驰，弹性模量为1.95×105Mpa，每股钢绞线公称截面积139mm2，公称重量1.101kg/m。

锚具：锚具采用OVM夹片锚具，其质量应符合GB/T14370-93的要求。

普通钢筋：采用热轧R235、必须符合GB13013-1991的规定；采用热轧HRB335钢筋，必须符合GB1499-1998的规定。

所用钢板均为符合GB700-79规定的普通碳素结构钢（A3钢）。

波纹管：预应力钢束均采用塑料波纹管配真空辅助灌浆施工工艺。塑料波纹管质量要求应满足JT/T529-2004的要求。

4 设计依据

（1）我院与建设单位签订的设计合同。

（2）我院2010年5月出版的"盐城港大丰港区大件码头工程工程可行性

研究报告"。

（3）江苏省水文水资源勘测局盐城分局和扬州分局2010年4月1:2000

地形测图。

（4）中交第三航务工程勘察设计院有限公司《盐城港大丰港区大件码头

工程岩土工程勘察。

（5）建设单位提供的有关设计前提资料（建设用地地形图、建设用地坐

标、规划红线图、规划设计要求、建设用地周边道路标高等）。报告》

（2010.5）。

（6）中交水运规划设计院"大丰港二期工程码头、引桥等相关施工图"

（2009）；

（7）盐城市水利勘测设计院"大丰港二期工程引堤施工图"（2009）；

5 技术规范

交通部JTGB01－2003《公路工程技术标准》

交通部JTGD20－2006《公路路线设计规范》

交通部JTGD62－2004《公路钢筋混凝土及预应力混凝土桥涵设计规范》交通部JTGD60－2004《公路桥涵设计通用规范》

交通部JTGD81－2006《公路交通安全设施设计规范》

交通部JTGD50－2006《公路沥青路面设计规范》

交通部JTJ D63－2007《公路桥涵地基与基础设计规范》

交通部JTJ004－89《公路工程抗震设计规范》

6 桥梁总体布置

（1）桥梁上部结构

根据桥梁线形及桥墩布置的限制，简支梁桥采用预应力钢筋混凝土结构，简支板梁桥计算跨径均为19.3m，简支小箱梁桥计算跨径为21.02m。

连接引堤的前80m桥梁上部结构采用预应力钢筋混凝土简支板梁，梁高

1.3m。中板宽1.0m，边板宽1.5m，外侧悬臂长0.5m，悬臂端部厚0.15m，悬臂

根部厚0.3m。板梁腹板跨径中部厚度为0.25m，靠近锚端侧1.43m长度范围内厚度为0.3m。板梁顶底板厚度均为0.15m。

引桥后300m桥梁上部结构采用预应力钢筋混凝土简支斜腹板小箱梁桥，梁高1.6m，宽2.6m，相邻两个箱梁见设0.2m的现浇接缝。小箱梁腹板厚0.3m，顶底板厚0.2m，翼缘长度0.4m，其中等厚度段0.2m。

（2）桥梁下部结构

桥梁下部基础0#桥台采用钻孔灌注桩，桩径为Φ1200mm，承台下设置5根钻孔灌注桩；1#-4#盖梁下部采用钢管桩，桩径为Φ1000mm，每个盖梁下布置6根钢管桩，均为直桩；5#-16#盖梁下部采用PHC桩，桩径为Φ1000mm，5#-13#和16#盖梁布置6根桩，均为斜桩，14#、15#盖梁下部布置8根桩，也为斜桩。

7 结构计算

7.1 横向分布系数计算

（1）简支板梁横向分布系数计算

截面特性如表所示：

横向分布计算采用铰接板法，

车道数= 2, 自动计入车道折减

计算得到板梁横向分布系数：汽车－边板0.295、中板0.238。

（2）简支小箱梁横向分布系数计算

截面特性如表所示：

横向分布计算采用铰接板法，

车道数= 2, 自动计入车道折减

计算得到小箱梁横向分布系数：汽车－0.341

7.2 结构计算

7.2.1 简支板梁中板结构计算

结构计算采用桥梁博士3.1版计算程序，全桥共分20个单元，1号节点水平、竖向刚性约束，21号节点竖向刚性约束。

1、荷载组合内力

?承载能力基本组合弯矩包络图（KN.m）：

?承载能力基本组合剪力包络图（KN）

?正常使用短期效应组合弯矩包络图（KN.m）：

2、持久状况构件应力抗裂验算

中板配束为6束φs15.20-6

根据规范（JTGD62－2004）6.3.1，预制构件

σst－0.85σc≤0

正常使用短期效应组合的应力包络图如下所示：

综合上述计算可知，构件各单元截面均无拉应力出现，

即0.85σc－σst≥0，满足规范要求。

3、持久状况构件承载能力验算

1)正截面强度验算

简支梁跨中弯距最大，因此对跨中截面进行验算。

根据承载能力基本组合计算，跨中最大弯矩：M=6014.3(KN.M)

顶板宽为：b ′＝99（㎝）顶板厚为：h ′＝15（㎝）

钢绞线抗拉强度设计值f pk ＝1260Mpa C50混凝土抗压强度设计值 f cd ＝22.4Mpa HRB335钢筋抗拉强度设计值f sd ＝280Mpa 钢绞线面积A p ＝50.04cm 2(36φs 15.20) 普通钢筋As ＝25.136㎝2(8Φ20)

（f sd A s +f pk A p ）＝f cd b′x

由上式解得：x ＝（1260×50.04+280×25.136） /（22.4×99）

＝31.61（㎝）

x ≤0.56（h －a ）＝0.56×（130－18）＝62.72（㎝）

满足受压区高度界限。

空心板截面抵抗矩（γ0结构重要性系数1.1）：

M d ＝[f cd bx （h 0－x/2）] / γ0

＝[ 22.4×99×31.61×（112-31.61/ 2）] / 1.1 ＝6130（kN ﹒m ）＞6014.3（kN ﹒m ）通过验算

式中：γc —结构重要性系数，按《公预规》第5.1.5条规定取1.1。

2) 斜截面抗剪强度验算

a.承载力上限-板截面尺寸

板截面腹板宽度b=500mm,梁高度h 0=1120mm, 0γ=1.1

3000.51100.511050*********.5 1.11197.71317.47d KN V KN

γ--?=??=>=?=

满足规范要求 b.抗剪承载力下限

332000.50100.5010 1.25 1.835001120640.5 1.1298.1327.91td d f bh KN V KN αγ--?=?????=>=?=

满足规范要求 c.抗剪承载力计算

纵向钢筋配筋率p=100×(36×139)/(500×1120)=0.89

箍筋配筋率2箍Φ12，2113.10

/0.005100500

sv sv v A s b ρ?===?

混凝土和箍筋的抗剪承载力

3123300.45101.01.251.10.451050*********.41317.47cs d V bh KN V KN

αααγ--=?=??????=>= 满足要求 4、

持久状况构正常使用扰度验算

扰度计算按荷载短期效应组合乘以长期增长系数η，由按《公预规》第6.5.3条，η＝1.475

在消除结构自重产生的长期扰度后，主梁跨中最大扰度由程序计算得1.32cm ，

fmax=1.475x1.32＝1.947cm fmax< L/600=3.16cm ，符合规范。

7.2.2 简支板梁边板结构计算

结构计算采用桥梁博士3.1版计算程序，全桥共分20个单元，1号节点水平、竖向刚性约束，21号节点竖向刚性约束。

1、荷载组合内力

承载能力基本组合弯矩包络图（KN.m ）：

?承载能力基本组合剪力包络图（KN）

?正常使用短期效应组合弯矩包络图（KN.m）：

2、持久状况构件应力抗裂验算

中板配束为6束φs15.20-6

根据规范（JTGD62－2004）6.3.1，预制构件

σst－0.85σc≤0

正常使用短期效应组合的应力包络图如下所示：

综合上述计算可知，构件各单元截面均无拉应力出现，

即0.85σc－σst≥0，满足规范要求。

3、持久状况构件承载能力验算

1.正截面强度验算

简支梁跨中弯距最大，因此对跨中截面进行验算。

根据承载能力基本组合计算，跨中最大弯矩：M=6185.2(KN.M)

顶板宽为：b ′＝149.5（㎝）顶板厚为：h ′＝15（㎝）

（f sd A s +f pk A p ）＝f cd b′x

由上式解得：x ＝（1260×50.04+280×25.136） /（22.4×149.5）

＝20.93（㎝）

x ≤0.56（h －a ）＝0.56×（130－18）＝62.72（㎝）

满足受压区高度界限。

空心板截面抵抗矩（γ0结构重要性系数1.1）：

M d ＝[f cd bx （h 0－x/2）] / γ0

＝[ 22.4×149.5×20.93×（112-20.93/ 2）] / 1.1

＝6470（kN ﹒m ）＞6185.2（kN ﹒m ）通过验算

式中：γc —结构重要性系数，按《公预规》第5.1.5条规定取1.1。

2. 斜截面抗剪强度验算

a.承载力上限-板截面尺寸

板截面腹板宽度b=500mm,梁高度h 0=1120mm, 0γ=1.1

3000.51100.511050*********.5 1.11231.91355.09d KN V KN

γ--?=??=>=?=

满足规范要求 b.抗剪承载力下限

332000.50100.5010 1.25 1.835001120640.5 1.1330.3363.33td d f bh KN V KN αγ--?=?????=>=?=

满足规范要求 c.抗剪承载力计算

纵向钢筋配筋率p=100×(36×139)/(500×1120)=0.89 箍筋配筋率2箍Φ12，2113.10

/0.005100500

sv sv v A s b ρ?===?

混凝土和箍筋的抗剪承载力

3123300.45101.01.251.10.451050*********.41355.09cs d V bh KN V KN

αααγ--=?=??????=>= 满足要求

4、持久状况构正常使用扰度验算

扰度计算按荷载短期效应组合乘以长期增长系数η，由按《公预规》第6.5.3条，η＝1.475

在消除结构自重产生的长期扰度后，主梁跨中最大扰度由程序计算得1.87cm ，

fmax=1.475x1.32＝2.76cm fmax< L/600=3.16cm ，符合规范。

7.2.3 简支小箱梁结构计算

结构计算采用桥梁博士3.1版计算程序，全桥共分20个单元，1号节点水平、竖向刚性约束，21号节点竖向刚性约束。

1、荷载组合内力

承载能力基本组合弯矩包络图（KN.m ）：

?承载能力基本组合剪力包络图（KN）

?正常使用短期效应组合弯矩包络图（KN.m）：

2、持久状况构件应力抗裂验算

箱梁配束为8束φs15.20-7

根据规范（JTGD62－2004）6.3.1，预制构件

σst－0.85σc≤0

正常使用短期效应组合的应力包络图如下所示：

综合上述计算可知，构件各单元截面应力均载允许范围内出现，即0.85σc－σst≥0，满足规范要求。

3、持久状况构件承载能力验算

1.正截面强度验算

简支梁跨中弯距最大，因此对跨中截面进行验算。

根据承载能力基本组合计算，跨中最大弯矩：M=12494.7(KN.M)

腹板宽为：b ′＝110（㎝）底板厚为：h ′＝30（㎝）

钢绞线抗拉强度设计值f pk ＝1260Mpa C50混凝土抗压强度设计值 f cd ＝22.4Mpa HRB335钢筋抗拉强度设计值f sd ＝280Mpa HRB335钢筋抗压强度设计值f sd ＝280Mpa 钢绞线面积A p ＝77.84cm 2(56φs 15.20) 抗拉普通钢筋As ＝34.562㎝2(11Φ20) 抗压普通钢筋As ’=150.816㎝2(48Φ20)

（f sd A s +f pk A p ）＝f cd b′x +f sd ’A s ’

由上式解得：x ＝（1260×77.84+280×34.562-280×150.816） /（22.4×110）

＝26.594（㎝）

x ≤0.56（h －a ）＝0.56×（160－17.25）＝79.94（㎝）

满足受压区高度界限。

小箱梁截面抵抗矩（γ0结构重要性系数1.1）：

M d ＝[f cd bx （h 0－x/2）+f sd ’A s ’(h 0-a s ’)] / γ0

＝[ 22.4×110×26.594×（142.75-26.594/ 2）+280×150.816×(142.75-10)]

/ 1.1

＝12808（kN ﹒m ）＞12494.7（kN ﹒m ）通过验算

式中：γc —结构重要性系数，按《公预规》第5.1.5条规定取1.1。

2. 斜截面抗剪强度验算

a.承载力上限-板截面尺寸

箱梁截面腹板宽度b=600mm,梁高度h 0=1427.5mm, 0γ=1.1

3000.51100.51106001427.53088.7 1.12473.32720.63d KN V KN

γ--?=??=>=?=

满足规范要求 b.抗剪承载力下限

332000.50100.5010 1.25 1.836001427.5979.6 1.1629.8692.78td d f bh KN V KN

αγ--?=?????=>=?=

满足规范要求 c.抗剪承载力计算

纵向钢筋配筋率p=100×(56×139)/(600×1427.5)=0.91 箍筋配筋率4箍Φ12，4113.10

/0.008100600

sv sv v A s b ρ?===?

混凝土和箍筋的抗剪承载力

3123300.45101.01.251.10.45106001427.53365.42720.63cs d V bh KN V KN

αααγ--=?=??????=>= 满足要求

4、持久状况构正常使用扰度验算

扰度计算按荷载短期效应组合乘以长期增长系数η，由按《公预规》第6.5.3条，η＝1.475

在消除结构自重产生的长期扰度后，主梁跨中最大扰度由程序计算得1.65cm ，

fmax=1.475x1.65＝2.43cm fmax< L/600=3.50cm ，符合规范。

7.3 桩基础竖向承载力验算

根据《公路桥涵地基与基础设计规范》（JTG D63-2007），1.0.8条，桩基础竖向承载力按正常使用极限状态的短期效应组合值验算，作用效应组合值应小于或等于相应的抗力-单桩的承载能力允许值。

大件码头引桥在正常使用极限状态的短期效应组合反力为：

根据大件码头引桥地质勘查报告，桩基持力层选择Ⅳ灰色粉细砂层。根据单桩轴向受压承载力容许值计算公式

[]112n a i i ik r p rk i R u l q A q αα=??

=+ ???

∑

计算得到的桩基允许承载力容许值见上表。由上表可知，桩基承载力允许值均能满足设计要求。

经验算，全桥结构安全性验算通过。

16m空心板桥梁-预应力中、边板计算书

16m预应力混凝土空心板计算书 1 计算依据与基础资料 1.1 标准及规范 1.1.1 标准 ?跨径：桥梁标准跨径16m；计算跨径(斜交25°、简支)15.30m；预制板长15.96m ?设计荷载：城-A级，人群荷载3.5kN/m2 ?桥面宽度：全宽50.5m 桥梁半幅宽度：3.75m（人行道）+5.0m（非机动车道）+3.5m （行车道）+12m（机动车道）+1m（中央分隔带）=25.25m。 ?桥梁安全等级为二级，环境条件Ⅱ类 1.1.2 规范 ?《公路工程技术标准》JTG B01-2003 ?《公路桥梁设计通用规范》JTG D60-2004（简称《通规》） ?《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004（简称《预规》） 1.1.3 参考资料 ?《公路桥涵设计手册》桥梁上册（人民交通出版社2004.3）1.2 主要材料 1）混凝土：预制板及铰缝为C50，10cm C50防水混凝土铺装层，9cm沥青混凝土。

2）预应力钢绞线：采用钢绞线15.2s φ，1860pk f Mpa =，51.9510p E Mpa =? 3）普通钢筋：采用HRB335，335sk f Mpa =，52.0104S E Mpa =? 1.3 设计要点 1）本桥按后张法部分预应力混凝土A 类构件设计，桥面10cm C50防水混凝土铺装层和9cm 沥青混凝土不考虑参与截面组合作用； 2）预应力张拉控制应力值0.75con pk f σ=，混凝土强度达到90％时才允许张拉预应力钢筋; 3）按《预规》计算混凝土收缩、徐变效应; 4）计算混凝土收缩、徐变引起的预应力损失时传力锚固龄期为10d; 5）环境平均相对湿度RH=75％; 6）存梁时间为90d 。 2 横断面布置 2.1 横断面布置图（半幅桥面单位：cm ）

u16m后张法预应力混凝土空心板计算书

16m简支装配式后张法预应力混凝土空心板配束计算 1．设计依据及相关资料 1.1计算项目采用的标准和规范 1.《公路工程技术标准》（JTG B01-2003） 2.《公路桥涵设计通用规范》（JTG D60-2004） 3.《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004） 1.2参与计算的材料及其强度指标材料名称及强度取值表表1.1

1.3 荷载等级荷载等级：公路Ⅰ级； 1.4 作用荷载、荷载组合、荷载作用简图 1．永久作用：结构重力、预加力和混凝土的收缩及徐变作用 2．可变作用：汽车荷载、温度作用横向分布系数取值见横向分布系数计算书,中板取0.328,边板悬臂长为630mm的取0.321,边板悬臂长为380mm的取0.322。整体温升温将取20度,负温差为正温差的-0.5倍。

组合设计值Sud=1.2×永久作用+1.4×汽车荷载+0.8×1.4温度汽车荷载计冲击力，组合值还应乘的结构重要性系数1.1 （2）正常使用极限状态作用短期效应组合：永久作用+0.7×汽车荷载+0.8×温度梯度+1.0×均匀温度作用作用长期效应组合：永久作用+0.4×汽车+0.8×温度梯度+1.0×均匀温度作用1.5 计算模式、重要性系数按简支结构计算，结构重要性系数为1.1。 1.5 总体项目组、专家组指导意见 1．在计算收缩徐变时，考虑存梁期为90天。 2．采用预应力A类构件，考虑现浇层厚度的一半混凝土参与结构受力。 2．计算 2.1 计算模式图、所采用软件采用桥梁博士V3.1.0计算，计算共分5个阶段，即4个施工阶段和1个使用阶段，各阶段情况见表2.1，各施工阶段计算简图见图2.1

后张法预应力混凝土空心板施工技术方案

预应力混凝土空心板施工技术方案 1、概述本标段黑冲沟大桥为20m长空心板梁体，部分小桥也采用空心板梁体，考虑本标段施工过程中空心板预制数量在黑冲沟大桥0＃桥台至牟家沟大桥10＃桥台之间的挖方段布置了空心板预制台座，共计18个，为保证空心板预制施工顺畅，空心板预制施工质量得到保证，特编制本技术方案对现场施工进行指导。 2、后张法预应力施工预应力混凝土空心板制作在预制场内完成，预制空心板不考虑预拱度。后张法预应力空心板预制施工工艺流程框图

3、模板的拼拆预应力空心板内外模均为专门生产的定型钢模板，模板到场后先进行试拼，发现问题及时联系模板厂家进行处理。预应力空心板的长度及局部地方用小尺寸的调整板调整。浇筑之前内外模均应安装校正好，内模的底模暂不安装，边浇边封底模。人工进行模板的安装和拆除，龙门吊辅助吊装，装拆时应注意以下事项： 1、在整个施工过程中要始终保持模板的完好状态，认真做好维修保养工作，及时刷脱模剂。 2、模板在吊运过程中，注意避免碰撞。 3、装拆时，要注意检查接缝的严密情况，必要时采用石膏粉或原子灰等材料填缝，以保证接缝不漏浆。预制前应对钢模板进行预拼，对与砼接触的钢模表面应打磨除锈，达到视觉上无锈迹；为保证空心板内模位置准确，在两侧腹板内对应每段内模应设置两根内模定位钢筋，该定位钢筋应与腹板内钢筋点焊。内模底板上面的垫块应在钢筋绑扎后一次布置。 4、在安装过程中，要及时对各部分模板进行精度控制，安装完毕后应进行全面检查，若超出容许偏差，则及时纠正。

4、钢筋骨架的制作与安装钢筋骨架的制作在加工厂进行，钢筋下料尺寸严格按照设计图纸进行，由于两侧钢筋直径较细，注意保持钢筋的平直度，底板主筋采用焊接头，并保证规范规定的焊缝长度，在同一搭接长度段内的接头数量不得超过钢筋总截面积的50%，其加工安装必须符合公路桥涵施工技术规范规定。当钢筋和预应力管道在空间发生干扰时，移动钢筋以保证钢束管道位置准确。钢筋绑扎好后，校正内外模，在监理工程师检查合格后进行混凝土浇筑。进行预制空心板梁的技术干部和钢筋班组、模板施工班组必须固定，不准随意调换主要技术人员，以保证钢筋、模板施工有条不紊地进行，增进熟练程度，加快速度，节约时间。当在安装有预应力筋的构造附近进行电焊时，对全部预应力筋和金属件均进行保护，防止溅上焊渣或造成其他损坏。 5、波纹管及锚具预埋预留孔道的制作为预埋波纹管。预留孔道的位置应准确，注意管道轴线在垫板处必须与锚垫板垂直，管道与管道间、管道与喇叭管的连接要密封，每块管道沿长度方向每隔一米设井字形定位钢筋并焊在主筋上，管道位置的容许偏差纵向不得大于10mm，横向不得大于5mm。混凝土浇筑前按施工需要设置压浆孔、排气孔、检查孔，其中排气孔应设在孔道最高位置，孔径8~10mm，灌浆孔宜设在下方，孔径25mm。 6、预应力钢绞线的下料钢绞线运到现场后，下料长度由孔道长度和工作长度决定：钢绞线的下料长度：L=L1+2L2 式中L1——构件混凝土孔道长度 L2——张拉端所需要的钢绞线工作长度，视具体所采用的锚具和张拉千斤顶类型确定。 7、穿钢绞线

后张法空心板梁框图文字(说明)

后张法空心板梁施工工艺框图文字说明 1、预制场进行硬化处理，预制台座采用砖砌筑，沙浆抹面。预制作业时，可在沙浆抹面上铺设地板革等材料，以保证预制构件底板平整、有光泽。 2、存梁台座采用浆砌片石砌筑,形式为0.4m宽0.3m高条形台座。制梁模型采用特制钢模板及钢支架。模板接缝及模板与台座的接触部分均加设海绵垫，防止漏浆。 3、钢筋制作及绑扎，预应力孔道预留，锚下垫板及各类预埋筋、预埋件安装必须符合设计图及施工规范的要求，模型符合梁体的轮廓尺寸要求，并不得超出允许误差范围，板面保持平滑光洁，谨防损伤。 4、拌制砼用粗、细骨料、水、水泥的物理性能和技术参数必须符合设计文件及规范要求。砼的配料拌合严格按配合比控制。 5、每片梁砼一次连续灌注完毕。梁体砼由梁一端向另一端采用水平分层，纵向分段的斜层法灌注，斜层倾斜倾角控制在20-25度。砼振捣，采用附着式和插入式振动器相结合方法，保证砼的密实度。附着式振动器在两边侧模交错布置，布置间距1.5m。安装在一片梁上的附着式振动器必须频率一致。在浇注梁的下层砼时，用侧模下排的附着式振动器，并依照浇注位置调整振动部位，梁体砼养护采用塑料布封闭养护方法。 6、梁的砼达到设计强度的80%时，方可张拉。两端对称张拉。张拉设备使用前进行标定效验，操作人员严格规程操作。施加预应力时要平稳拉伸，保证张拉吨位和伸长量达到设计要求，张拉结束，随即压浆，以利预应力的保持和安全。其施工要点为： ①．波纹管道严格按设计及规范要求设置定位支架，确保其位置和线形，

砼灌注后即注水冲洗检查，以防进浆堵塞孔道。 ②．张拉前和使用过程中对千斤顶，油泵按规定做好校定和校验工作，并对锚具和束筋进行力学性能和锚固性能检查，合格后方可开始张拉。千斤顶的测力精度不得低于±2%。张拉前先将孔道用高压风清理，做到无水、无杂物，锚垫板位置正确。张拉时按设计要求分批对称张拉，张拉顺序符合设计和规范。张拉程序：0 →初应力→105%бk持荷5分钟→бk（锚固）。 ③．张拉中若发现实际伸长量与理论伸长量差值超过6%时，暂停张拉，查明原因并采取相应措施调整后，再继续张拉。 ④．张拉完成后于压浆前注意观察锚固状况，严防滑丝。 7、为使桥面铺装与预制空心板紧密地结合为整体，预制空心板顶板面必须拉毛，用水冲刷洗干净后方可浇筑桥面砼。在浇筑空心板砼时，应注意在板端或板底预留φ10cm通气孔。浇筑绞缝前，必须清除结合面上的浮皮，并用水冲刷洗净后方可浇筑绞缝内砼及水泥砂浆，绞缝砼及砂浆必须振捣密实。 8、空心板吊装采用吊钩方案，吊点位置在支座中心线附近。对于防撞栏杆预制板间连接的钢筋，在预制空心板时应注意相应的位置，并要求预先埋入预制板内。 9、钢筋砼空心板的移送、堆放、架设： ①钢筋砼空心板在条形台座上预制、张拉完成后，强度达到设计要求后，可用预制场龙门吊移送到存梁场，构件移送过程中，如果吊绳交角大于60°时，应设置吊架或扁担使吊环垂直受力，以防止吊环折断或破坏吊环附近的砼。 ②成垛堆放钢筋砼空心板，应注意以下事项： a)堆放构件的场地应整平压实、不致积水

16m后张法预应力空心板施工方案

安吉县11省道马家渡至椅子塔段公路改建工程 16M预应力混凝土梁板施工方案

安吉县11省道马家渡至椅子塔段公路改建工程第二合同段项目经理部目录一、编制说明------------------------------------------------------------ 1 1、编制依据 ----------------------------------------------------------- 1 2、编制原则 ----------------------------------------------------------- 1 二、工程概况------------------------------------------------------------ 1 三、施工准备------------------------------------------------------------ 1 1、技术准备 ----------------------------------------------------------- 1 2、人员、设备、机具准备------------------------------------------------ 2 3、总体工期计划 ------------------------------------------------------- 3 四、主要施工工艺流程---------------------------------------------------- 3 1、预制空心板工艺流程-------------------------------------------------- 3 2、施工工艺框图 ------------------------------------------------------- 3 五、施工方法------------------------------------------------------------ 5 1、施工准备 ----------------------------------------------------------- 5 2、后张法空心板预制施工方法-------------------------------------------- 5 3、模板安装 ----------------------------------------------------------- 7 4、混凝土浇筑 --------------------------------------------------------- 7

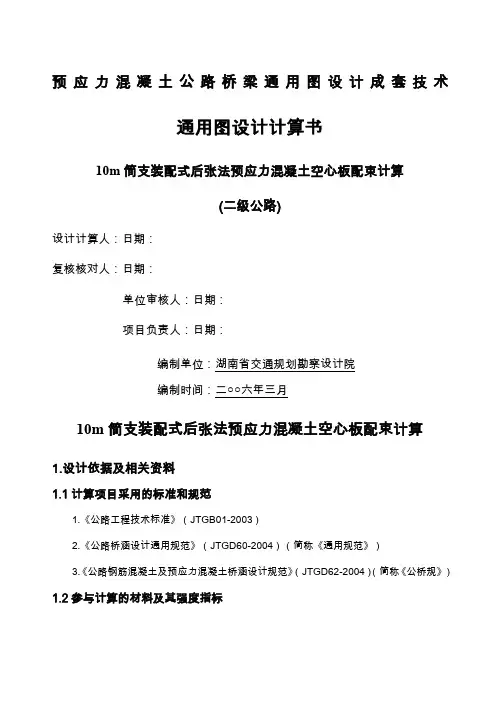

10m简支装配式后张法预应力混凝土空心板配束计算书
