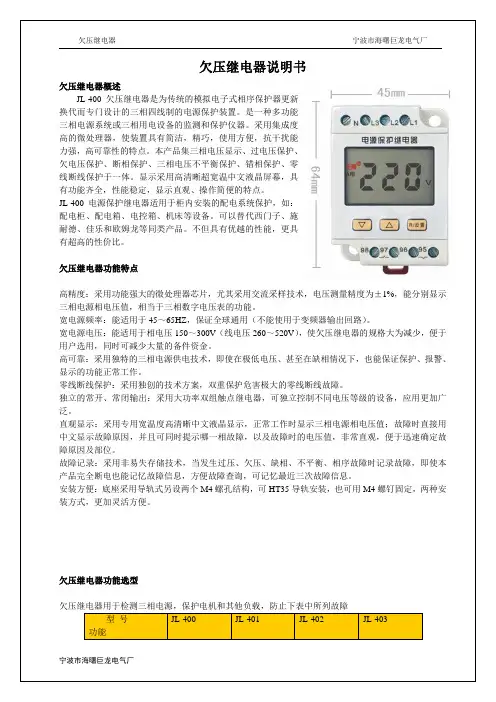

欠压继电器

高精度：采用功能强大的微处理器芯片，尤其采用交流采样技术，电压测量精度为±1%，能分别显示

，保证全球通用（不能使用于变频器输出回路）。

，使欠压继电器的规格大为减少，便于高可靠：采用独特的三相电源供电技术，即使在极低电压、甚至在缺相情况下，也能保证保护、报警、

相序保护器原理图

相序监测：当欠压继电器通电时，如果相序正确并且所有三相带电，继电器吸合。过欠压保护器原理

缺相保护器原理图

缺相检测：当缺相故障时，继电器断电。正常工作（无故障）时继电器吸合。当缺相时立即断电。

电压不平衡保护器原理图

A、B、C：“不平衡”字符闪烁D：“不平衡”字符长亮

不平衡检测：在正常工作条件下，输出继电器吸合。当出现不平衡故障时，经过设定的延时动作时间

过电压、欠电压报警保护器的设计

内蒙古师范大学计算机与信息工程学院《低频电子线路》课程设计报告

过电压、欠电压报警保护器的设计计算机与信息工程学院 2011级通信工程班宋永强 20111106095 指导老师张鹏举讲师摘要本文介绍了将220V交流电经过降压、整流、滤波，稳压后，为LM324比较器提供12V电压和上下限电压，设计过压和欠压报警保护电路，通过对继电器的作用来切断电压来防止对用电器的损坏。关键词直流稳压；过压；欠压；三极管；继电器 1设计任务及主要技术指标和要求（1）第一部分直流稳压源电路是：将220V交流经变压、整流、滤波、通过变压器、整流管、电容得到直流源；要求带负载能力强，稳定性好。[1] （2）第二部分为电压比较电路：经过第一部分的电路作用，为比较器提供比较电压。当过电压和欠电压是，经过比较器，会产生高电平。72LS32会输出高电平。（3）第三部分过电压欠电压报警保护电路是：通过滑动变阻器的调节，调出电压范围的临界情况，当超过或不足这个范围时报警，同时断开交流通路。 2 引言电子设备已经是我们生活不可缺少的一部分，用电安全问题应特别关注。当某种原因使电网电压突然升高时，会使正在运行的冰箱、洗衣机、电视机、音响、电脑等家用电器遭受不同程度的损坏，严重时还会因此而发生火灾，造成很大的经济损失。同样，当某种原因是电网电压突然降低时，也会使用电器出现非正常现象。设计一个报警保护电器就必不可少了，这种保护装置可以保障用电器的正常工作。 3 工作原理我们的设计电路主要由三部分组成。第一部分是直流稳压源的设计，其工作原理是将220V交流经变压、整流、滤波后得到直流源。第二部分是稳压电压比较电路的设计，由直流稳压源产生上下限电压用一片LM324实现电压比较功能。第三部分是过压和欠压电路保护设计，其工作原理是当电压的波动超过电路预先设定的范围时，电路会自动断开外接电源，同时报警，以保护后继电路。

继电器图形符号

6.2.46.2.4 继电器继电器在机电控制系统中,虽然利用接触器作为电气执行元件可以实现最基本的自动控制,但对于稍复杂的情况就无能为力。在极大多数的机电控制系统中,需要根据系统的各种状态或参数进行判断和逻辑运算,然后根据逻辑运算结果去控制接触器等电气执行元件,实现自动控制的目的。这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件,这一类电器元件就称为继电器。继电器实质上是一种传递信号的电器,它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。一般来说,继电器由承受机构、中间机构和执行机构三部分组成。承受机构反映继电器的输入量,并传递给中间机构,与预定的量(整定量进行比较,当达到整定量时(过量或欠量,中间机构就使执行机构动作,其触点闭合或断开,从而实现某种控制目的。继电器作为系统的各种状态或参量判断和逻辑运算的电器元件,主要起到信号转换和传递作用,其触点容量较小。所以,通常接在控制电路中用于反映控制信号,而不能像接触器那样直接接到有一定负荷的主回路中。这也是继电器与接触器的根本区别。继电器的种类很多,按它反映信号的种类可分为电流、电压、速度、压力、温度等;按动作原理分为电磁式、感应式、电动式和电子式;按动作时间分为瞬时动作和延时动作。电磁式继电器有直流和交流之分,它们的重要结构和工作原理与接触器基本相同,它们各自又可分为电流、电压、中间、时间继电器等。下面介绍几种常用的继电器。 1. 1. 中间继电器中间继电器中间继电器中间继电器是用来转换和传递控制信号的元件。他的输入信号是线圈的通电断电信号,输

出信号为触点的动作。它本质上是电压继电器,但还具有触头多(多至六对或更多、触头能承受的电流较大(额定电流5A~10A、动作灵敏(动作时间小于0.05s等特点。中间继电器的图形符号如图6.28所示,其文字符号用KA 表示。中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。选用时要注意线圈的电压种类和规格应和控制电路相一致。图6.28 6.28 中间继电器的图形符号中间继电器的图形符号中间继电器的图形符号 2. 2. 电压继电器电压继电器电压继电器是根据电压信号工作的,根据线圈电压的大小来决定触点动作。电压继电器的线圈的匝数多而线径细,使用时其线圈与负载并联。按线圈电压的种类可分为交流电压继电器和直流电压继电器;按动作电压的大小又可分为过电压继电器和欠电压继电器。对于过电压继电器,当线圈电压为额定值时,衔铁不产生吸合动作。只有当线圈电压高出额定电压某一值时衔铁才产生吸合动作,所以称为过电压继电器。交流过

过欠压保护继电器

过欠压保护继电器采用面板式安装，高雅、亮丽的外观，为低压电控装置提升档次。过欠压保护继电器（又称三相电源监视器、相序保护器、过欠压保护器等）主要用于交流 380V（400V）、440V（460V）、660V等电压级别的各种故障检测，对三相输入电源的电压过高、电压过低、断相、错相(逆相序)、三相电压不平衡等提

复位方式：相序、缺相故障手动复位；不平衡、过欠压故障自动复位，也可按复位键手动复位。断电后故障锁存功能。 JL-410过欠压保护继电器功能选型过欠压保护继电器按功能的组合分以下四个系列，每个系列都有不同电压等级的产品。 ●表示具有该功能 ○表示不具有该功能过欠压保护继电器不同电压等级的产品选型产品选型举例 1. 如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护、三相电压不平衡保护、相序保护），使用于380V 电压，那所选择的过欠压保护继电器产品型号，应该为JL-410。 2. 如用户只需要相序保护，缺相保护两种功能，使用于煤矿660V 的电压，那所选的过欠压保护继电器产品型号应该为JL-411-60。 JL-410过欠压保护继电器功能描述： 1、过压保护：当电网电压大于设定值时启动该项保护功能，动作门限值设定范围OFF-390-490V ，动作方式为定时限，动作时间设置范围0.1-25s 。保护动作后电网电压恢复到小于设定值10V 以上时，保护器自动复位，也可按复位键手动复位。用户可选择是否启用该项保护功能。 2、欠压保护：当电网电压小于设定值时启动该项保护功能，动作门限值设定范围300-370V-OFF ，动作方式为定时限，动作时间设置范围0.1-25s 。保护动作后电网电压恢复到大于设定值10V 以上时，保护器自动复位，也可按复位键手动复位。用户可选择是否启用该项保护功能。 3、三相电压不平衡保护：当电网电压三相不平衡度大于设定值时启动该项保护功能，不平衡度动作门限值设定范围OFF-5-30%，动作方式为定时限，动作时间设置范围1-25s 。当电网电压三相不平衡度恢复到小于设定门限值2%以上时，保护器自动复位，也可按复位键手动复位。用户可选择是否启用该项保护功能。三相电压不平衡度计算公式： A ——电压不平衡度 max U ——三相线电压中最大线电压值 % 100max min max ?-=U U U A

继电器图形符号

6.2.4 继电器
在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。一般来说，继电器由承受机构、中间机构和执行机构三部分组成。承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。这也是继电器与接触器的根本区别。继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。他的输入信号是线圈的通电断电信号，输出信号为触点的动作。它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流 5A～10A）、动作灵敏（动作时间小于 0.05s）等特点。中

过欠压继电器

过欠压继电器采用面板式安装，高雅、亮丽的外观，为低压电控装置提升档次。相序保护器、过欠压保护器等）主要用于交流50/60Hz， 400V）、440V（460V）、660V等电压级别的各种故障检测，对三相输入电源的电压过高、电压过低、断相、错相(逆相序)、三相电压不平衡等提供继电保

复位方式：相序、缺相故障手动复位；不平衡、过欠压故障自动复位，也可按复位键手动复位。断电后故障锁存功能。 JL-410过欠压继电器功能选型过欠压继电器按功能的组合分以下四个系列，每个系列都有不同电压等级的产品。 ●表示具有该功能 ○表示不具有该功能过欠压继电器不同电压等级的产品选型产品选型举例 1. 如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护、三相电压不平衡保护、相序保护），使用于380V 电压，那所选择的过欠压继电器产品型号，应该为JL-410。 2. 如用户只需要相序保护，缺相保护两种功能，使用于煤矿660V 的电压，那所选的过欠压继电器产品型号应该为JL-411-60。 JL-410过欠压继电器功能描述： 1、过压保护：当电网电压大于设定值时启动该项保护功能，动作门限值设定范围OFF-390-490V ，动作方式为定时限，动作时间设置范围0.1-25s 。保护动作后电网电压恢复到小于设定值10V 以上时，保护器自动复位，也可按复位键手动复位。用户可选择是否启用该项保护功能。 2、欠压保护：当电网电压小于设定值时启动该项保护功能，动作门限值设定范围300-370V-OFF ，动作方式为定时限，动作时间设置范围0.1-25s 。保护动作后电网电压恢复到大于设定值10V 以上时，保护器自动复位，也可按复位键手动复位。用户可选择是否启用该项保护功能。 3、三相电压不平衡保护：当电网电压三相不平衡度大于设定值时启动该项保护功能，不平衡度动作门限值设定范围OFF-5-30%，动作方式为定时限，动作时间设置范围1-25s 。当电网电压三相不平衡度恢复到小于设定门限值2%以上时，保护器自动复位，也可按复位键手动复位。用户可选择是否启用该项保护功能。三相电压不平衡度计算公式： A ——电压不平衡度 max U ——三相线电压中最大线电压值 % 100max min max ?-=U U U A

时间继电器图形符号

时间继电器：时间继电器是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。时间继电器是电气控制系统中一个非常重要的元器件，在许多控制系统中，需要使用时间继电器来实现延时控制。时间继电器是一种利用电磁原理或机械动作原理来延迟触头闭合或分断的自动控制电器。其特点是，自吸引线圈得到信号起至触头动作中间有一段延时。时间继电器一般用于以时间为函数的电动机起动过程控制。时间继电器的主要功能是作为简单程序控制中的一种执行器件，当它接受了启动信号后开始计时，计时结束后它的工作触头进行开或合的动作，从而推动后续的电路工作。一般来说，时间继电器的延时性能在设计的范围内是可以调节的，从而方便调整它的延时时间长短。单凭一只时间继电器恐怕不能做到开始延时闭合，闭合一段时间后，再断开，先实现延时闭合后延时断开，但总体上说，通过配置一定数量的时间继电器和中间继电器都是可以做到的。随着电子技术的发展，电子式时间继电器在时间继电器中已成为主流产品，采用大规模集成电路技术的电子智能式数字显示时间继电器，具有多种工作模式，不但可以实现长延时时间，而且延时精度高，体积小，调节方便，使用寿命长，使得控制系统更加简单可靠。选用时间继电器时应注意，其线圈（或电源）的电流种类和电压

等级，按控制要求选择延时方式、触点形式、延时精度以及安装方式。分类：按其工作原理的不同，时间继电器可分为空气阻尼式时间继电器、电动式时间继电器、电磁式时间继电器、电子式时间继电器等。空气阻尼式时间继电器利用空气通过小孔时产生阻尼的原理获得延时。其结构由电磁系统、延时机构和触头三部分组成。电磁机构为双口直动式，触头系统为微动开关，延时机构采用气囊式阻尼器。电子式时间继电器电子式时间继电器是利用RC电路中电容电压不能跃变，只能按指数规律逐渐变化的原理，即电阻尼特性获得延时的。特点：延时范围广，最长可达3600 S，精度高，一般为5%左右，体积小，耐冲击震动，调节方便。电动机式时间继电器电动机式时间继电器是利用微型同步电动机带动减速齿轮系获得延时的。特点：延时范围宽，可达72小时，延时准确度可达1%，同时延时值不受电压波动和环境温度变化的影响。电动机式时间继电器的延时范围与精度是其他时间继电器无法比拟的，其缺点是结构复杂、体积大、寿命低、价格贵，准确度受电源频率影响。电磁式时间继电器。电磁式时间继电器是利用电磁线圈断电后磁通缓慢衰减的原理使磁系统的衔铁延时释放而获得触点的延时动作

低电压保护继电器

JL-420低电压保护继电器说明书低电压保护继电器概述 JL-420低电压保护继电器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。 JL-420低电压保护继电器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、 XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。低电压保护继电器性能特点 1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护； 2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示； 3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠； 4、能准确判断任何状态下的断相（动态断相和静态断相）故障； 5、能准确区分断相故障和相序错故障； 6、能分别指示各种故障状态； 7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒； 8、标准HT35导轨式安装更方便； 9、宽度仅为22.5mm，节省柜内空间； 10、压线式接线端子，连接更加方便可靠。低电压保护继电器规格选型

●表示具有该功能○表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的低电压保护继电器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420低电压保护继电器。如用户只需要相序保护，缺相保护两种功能，使用于船用440V的电压，那所选的产品型号应该为JL-420-440T低电压保护继电器。低电压保护继电器功能介绍过压和欠压保护：过压保护判定依据为三相电压中最高电压大于过压判定值，欠压保护判定依据为最低电压小于欠压判定值，发生过欠压故障后保护器‘过/欠压’指示灯闪烁，在延迟设定的动作时间后内部继电器动作，保护动作后‘过/欠压’指示灯常亮。过欠压动作判定值的调节是工作电压与额定电压Ue的百分比，可从Ue±（5%～20%）任意调节，过欠压动作延迟时间可从0.1S～10S任意调节，调节方式均为嵌入式旋钮调节，过欠压同时调节，操作简单方便。过欠压保护复位方式为电压恢复正常后自动复位，复位时设有回差值，有效防止误动作。三相电压不平衡保护：三相电压不平衡会给电机类负载造成三相电流不平衡，电机发热量增大，严重时烧毁电机绕组。对于变压器而言，当高压侧断相时会给变压器二次侧造成三相电压不平衡故障。当三相电压

电气常用文字符号及二次接线图的识别

电气常用新旧文字符号对照表

附表一二次回路接线图中常见的文字符号序号符号文字解释序号符号文字解释 1 DL 继路器及其辅助触点31 JSJ 加速继电器 2 WJ 温度继电器32 YZJ 电压中间继电器 3 G 隔离开关及其辅助触点33 ZXJ 指挥信号中间继电器 4 WSJ 瓦丝继电器34 WH 有功电度表 5 LH 电流互感器35 XKJ 选控继电器 6 ZCH 重合闸继电器36 VARH 无功电度表 7 YH 电压互感器37 XCJ 选测继电器 8 BCJ 保护继电器38 KK 控制开关 9 HQ 合闸线圈39 FJ 复归继电器 10 ZJ 中间继电器40 HK 转换开关 11 HC 合闸接触器41 ZZJ 重复中间继电器 12 HWJ 合闸位置继电器42 ZK 自动开关 13 TQ 跳闸线圈43 XZJ 信号中间继电器 14 TWJ 跳闸位置继电器44 CK 测量转换开关 15 LJ 电流继电器45 XJJ 信号监察继电器 16 HJ 合闸继电器46 XK 信号转换开关 17 YJ 电压继电器47 TBJ 跳跃闭锁继电器 18 TJ 跳闸继电器48 DK 刀开关 19 SJ 时间继电器49 YJJ 压力监视中间继电器 20 TJJ 同步检测继电器50 MK 灭磁开关 21 CJ 差动继电器51 A 电流表 22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关 23 GJ 功率继电器53 V 电压表 24 JJ 监察继电器54 XWK 限位开关 25 XJ 信号继电器55 W 有功功率表 26 SXJ 事故信号中间继电器56 XD 信号灯 27 RJ 热继电器57 WAR 无功功率表 28 YXJ 预告信号中间继电器58 LD 绿色信号灯 29 BSJ 闭锁继电器59 STK 手动同期转换开关 30 HZ 频率表60 QA 起动按钮续附表一序号符号文字解释序号符号文字解释 61 HD 红色信号灯91 YM 电压互感器二次电压小母线 62 RD 熔断器92 L 电感 63 GD 光字牌93 ZM 转角变压器小母线 64 JRD 击穿保险94 D 二极管 65 WS 位置指示灯95 XDC 蓄电池

失压保护继电器(精)

失压保护继电器采用面板式安装，高雅、亮丽的外观，为低压电控装置提升档次。相序保护器、过欠压保护器等）主要用于交流50/60Hz， 400V）、440V（460V）、660V等电压级别的各种故障检测，对三相输入电源的电压过高、电压过低、断相、错相(逆相序)、三相电压不平衡等提供继电保

复位方式：相序、缺相故障手动复位；不平衡、过欠压故障自动复位，也可按复位键手动复位。断电后故障锁存功能。 JL-410失压保护继电器功能选型失压保护继电器按功能的组合分以下四个系列，每个系列都有不同电压等级的产品。 ●表示具有该功能 ○表示不具有该功能失压保护继电器不同电压等级的产品选型产品选型举例 1. 如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护、三相电压不平衡保护、相序保护），使用于380V 电压，那所选择的失压保护继电器产品型号，应该为JL-410。 2. 如用户只需要相序保护，缺相保护两种功能，使用于煤矿660V 的电压，那所选的失压保护继电器产品型号应该为JL-411-60。 JL-410失压保护继电器功能描述： 1、过压保护：当电网电压大于设定值时启动该项保护功能，动作门限值设定范围OFF-390-490V ，动作方式为定时限，动作时间设置范围0.1-25s 。保护动作后电网电压恢复到小于设定值10V 以上时，保护器自动复位，也可按复位键手动复位。用户可选择是否启用该项保护功能。 2、欠压保护：当电网电压小于设定值时启动该项保护功能，动作门限值设定范围300-370V-OFF ，动作方式为定时限，动作时间设置范围0.1-25s 。保护动作后电网电压恢复到大于设定值10V 以上时，保护器自动复位，也可按复位键手动复位。用户可选择是否启用该项保护功能。 3、三相电压不平衡保护：当电网电压三相不平衡度大于设定值时启动该项保护功能，不平衡度动作门限值设定范围OFF-5-30%，动作方式为定时限，动作时间设置范围1-25s 。当电网电压三相不平衡度恢复到小于设定门限值2%以上时，保护器自动复位，也可按复位键手动复位。用户可选择是否启用该项保护功能。三相电压不平衡度计算公式： A ——电压不平衡度 max U ——三相线电压中最大线电压值 % 100max min max ?-=U U U A

时间继电器图形符号

在自动控制系统中，有时需要继电器在接收到信号后不立即动作，而是在动作和输出控制信号之前延迟一段时间，以达到按时间控制的目的。时间继电器可以实现此功能。时间继电器可分为电磁型，空气阻尼型（气囊型），晶体管型，单片机控制型等。空气阻尼时间继电器的延时是通过空气阻尼原理获得的/ 空气阻尼时间继电器由电磁机构，延时机构和接触系统组成。有两种延迟模式：开机延迟和关机延迟。下电延时型的结构和工作原理如下图所示：线圈1通电时，电枢3和推板5被铁芯2吸引，上微动开关4按下，从而使上部微动开关的触点迅速改变。同时，与气室10中的橡胶膜9连接的活塞杆6也快速向下移动，从而驱动杆7的左端快速向上移动。微动开关14的常开触点将立即闭合，而常闭触点将立即断开。当线圈断电时，微动开关4将迅速复位，并且与气室10中的橡胶膜9相连的活塞杆6也将在弹簧8的作用下向上移动。由于橡胶膜下的空气稀薄并形成负压，起到阻尼空气的作用。因此，活塞杆只能缓慢向上移动。移动速度取决于进气孔12的大小，并可以通过调节螺钉11进行调节。经过一段时间的延迟后，活塞13可以移动到顶端，并通过控制杆7按下开关14以使活塞13常开触点打开，常闭触点延迟关闭。时间继电器的图形符号和文本符号如下图所示。

根据延迟模式，可分为通电延迟型时间继电器和断电延迟型时间继电器。对于通电延迟型时间继电器，当线圈通电时，延迟的动态闭合触点需要在闭合之前延迟一段时间，而延迟的动态断开触点需要在断开之前延迟一段时间。当线圈断电时，延迟的动态闭合触点将快速断开，延迟的动态断开触点将快速闭合。对于断电延迟型时间继电器，当线圈通电时，延迟的动态闭合触点迅速闭合，而延迟的动态断开触点迅速断开。当线圈断电时，延迟的动态闭合触点需要延迟一段时间才能断开，而延迟的动态断开触点需要延迟一段时间才能再次闭合。

错断相保护继电器

JL-420错断相保护继电器说明书错断相保护继电器概述 JL-420错断相保护继电器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。 JL-420错断相保护继电器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、 XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。错断相保护继电器性能特点 1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护； 2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示； 3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠； 4、能准确判断任何状态下的断相（动态断相和静态断相）故障； 5、能准确区分断相故障和相序错故障； 6、能分别指示各种故障状态； 7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒； 8、标准HT35导轨式安装更方便； 9、宽度仅为22.5mm，节省柜内空间； 10、压线式接线端子，连接更加方便可靠。错断相保护继电器规格选型

●表示具有该功能○表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的错断相保护继电器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420错断相保护继电器。如用户只需要相序保护，缺相保护两种功能，使用于船用440V的电压，那所选的产品型号应该为JL-420-440T错断相保护继电器。错断相保护继电器功能介绍过压和欠压保护：过压保护判定依据为三相电压中最高电压大于过压判定值，欠压保护判定依据为最低电压小于欠压判定值，发生过欠压故障后保护器‘过/欠压’指示灯闪烁，在延迟设定的动作时间后内部继电器动作，保护动作后‘过/欠压’指示灯常亮。过欠压动作判定值的调节是工作电压与额定电压Ue的百分比，可从Ue±（5%～20%）任意调节，过欠压动作延迟时间可从0.1S～10S任意调节，调节方式均为嵌入式旋钮调节，过欠压同时调节，操作简单方便。过欠压保护复位方式为电压恢复正常后自动复位，复位时设有回差值，有效防止误动作。三相电压不平衡保护：三相电压不平衡会给电机类负载造成三相电流不平衡，电机发热量增大，严重时烧毁电机绕组。对于变压器而言，当高压侧断相时会给变压器二次侧造成三相电压不平衡故障。当三相电压

各种继电器图形符号及其作用、特点

继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。一般来说，继电器由承受机构、中间机构和执行机构三部分组成。承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。这也是继电器与接触器的根本区别。继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。下面介绍几种常用的继电器。 1. 中间继电器中间继电器是用来转换和传递控制信号的元件。他的输入信号是线圈的通电断电信号，输出信号为触点的动作。它本质上是电压继电头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。中间继电器的图形符号如图6.28所示，其文字符号用KA表示。中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。

常用电路图及电器的文字符号和图形符号

一、常用电路图- 1 -1．单按钮控制两台电动机顺序启动反序停止- 1 - 3．用两个时间继电器控制电动机间歇正反转- 2 -4．三地控制三相电动机正反转- 3 -5．两地控制一台电动机- 4 -6．频敏变阻启动原理图- 4 - 7．用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止- 5 - 8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动- 5 - 9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位- 6 - 10. 利用电接点压力表自动控制水泵- 6 - 11. 两台电动机既可分别启动和停止,也可以同时启动和停止. - 7 - 12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转- 7 - 13. 用三个时间继电器控制正反转并要有间隙- 8 - 14. 三相异步电动机转子串联电阻启动- 8 -

15. 三相异步电动机启动控制线路图（带故障指示灯）- 9 - 16. 双控及多地控制（照明) - 10 - 18. 使电机有点动还有正常运行- 11 - 19. 用3个继电器控制电动机断相保护- 11 - 20. 用四个时间继电器控制正反转并要有间隙- 12 - 21. 三相电动机在220V电压下正反转能耗制动- 12 - 22. 三个地方控制一盏灯- 13 - 23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的- 13 - 24. 延边三角形降压启动的原理图- 14 - 25. 点动与长动的正反转控制电路- 14 - 26. 用按钮开关(常开）启动电动机，用行程开关(常闭）停止电动机实物接线图- 15 -27用按钮开关(常开）启动电动机，用行程开关(常开）停止电动机实物接线图- 15 -28．四个地方控制一盏灯- 16 -29. 单相电能表加装互感器- 16 -31. 用一个3a的按钮通过继电器控制一个12v15a的电机- 17 -

欠电压保护继电器

JL-420欠电压保护继电器说明书欠电压保护继电器概述 JL-420欠电压保护继电器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。 JL-420欠电压保护继电器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、 XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。欠电压保护继电器性能特点 1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护； 2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示； 3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠； 4、能准确判断任何状态下的断相（动态断相和静态断相）故障； 5、能准确区分断相故障和相序错故障； 6、能分别指示各种故障状态； 7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒； 8、标准HT35导轨式安装更方便； 9、宽度仅为22.5mm，节省柜内空间； 10、压线式接线端子，连接更加方便可靠。欠电压保护继电器规格选型

●表示具有该功能○表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的欠电压保护继电器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420欠电压保护继电器。如用户只需要相序保护，缺相保护两种功能，使用于船用440V的电压，那所选的产品型号应该为JL-420-440T欠电压保护继电器。欠电压保护继电器功能介绍过压和欠压保护：过压保护判定依据为三相电压中最高电压大于过压判定值，欠压保护判定依据为最低电压小于欠压判定值，发生过欠压故障后保护器‘过/欠压’指示灯闪烁，在延迟设定的动作时间后内部继电器动作，保护动作后‘过/欠压’指示灯常亮。过欠压动作判定值的调节是工作电压与额定电压Ue的百分比，可从Ue±（5%～20%）任意调节，过欠压动作延迟时间可从0.1S～10S任意调节，调节方式均为嵌入式旋钮调节，过欠压同时调节，操作简单方便。过欠压保护复位方式为电压恢复正常后自动复位，复位时设有回差值，有效防止误动作。三相电压不平衡保护：三相电压不平衡会给电机类负载造成三相电流不平衡，电机发热量增大，严重时烧毁电机绕组。对于变压器而言，当高压侧断相时会给变压器二次侧造成三相电压不平衡故障。当三相电压

各种继电器图形符号与作用、特点

式、电动式和电子式；按动作时间分为瞬时动作和延时动作。电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。下面介绍几种常用的继电器。 1. 中间继电器中间继电器是用来转换和传递控制信号的元件。他的输入信号是线圈的通电断电信号，输出信号为触点的动作。它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。中间继电器的图形符号如图6.28所示，其文字符号用KA表示。中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。选用时要注意线圈的电压种类和规格应和控制电路相一致。图6.28 中间继电器的图形符号 2. 电压继电器电压继电器是根据电压信号工作的，根据线圈电压的大

电压保护继电器

电压保护继电器采用面板式安装，高雅、亮丽的外观，为低压电控装置提升档次。相序保护器、过欠压保护器等）主要用于交流50/60Hz， 400V）、440V（460V）、660V等电压级别的各种故障检测，对三相输入电源的电压过高、电压过低、断相、错相(逆相序)、三相电压不平衡等提供继电保

复位方式：相序、缺相故障手动复位；不平衡、过欠压故障自动复位，也可按复位键手动复位。断电后故障锁存功能。 JL-410电压保护继电器功能选型电压保护继电器按功能的组合分以下四个系列，每个系列都有不同电压等级的产品。 ●表示具有该功能 ○表示不具有该功能电压保护继电器不同电压等级的产品选型产品选型举例 1. 如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护、三相电压不平衡保护、相序保护），使用于380V 电压，那所选择的电压保护继电器产品型号，应该为JL-410。 2. 如用户只需要相序保护，缺相保护两种功能，使用于煤矿660V 的电压，那所选的电压保护继电器产品型号应该为JL-411-60。 JL-410电压保护继电器功能描述： 1、过压保护：当电网电压大于设定值时启动该项保护功能，动作门限值设定范围OFF-390-490V ，动作方式为定时限，动作时间设置范围0.1-25s 。保护动作后电网电压恢复到小于设定值10V 以上时，保护器自动复位，也可按复位键手动复位。用户可选择是否启用该项保护功能。 2、欠压保护：当电网电压小于设定值时启动该项保护功能，动作门限值设定范围300-370V-OFF ，动作方式为定时限，动作时间设置范围0.1-25s 。保护动作后电网电压恢复到大于设定值10V 以上时，保护器自动复位，也可按复位键手动复位。用户可选择是否启用该项保护功能。 3、三相电压不平衡保护：当电网电压三相不平衡度大于设定值时启动该项保护功能，不平衡度动作门限值设定范围OFF-5-30%，动作方式为定时限，动作时间设置范围1-25s 。当电网电压三相不平衡度恢复到小于设定门限值2%以上时，保护器自动复位，也可按复位键手动复位。用户可选择是否启用该项保护功能。三相电压不平衡度计算公式： A ——电压不平衡度 max U ——三相线电压中最大线电压值 % 100max min max ?-=U U U A

解读自恢复过欠电压保护器的秘密

解读自复式过欠电压保护器的秘密 1.过欠压保护器的作用当供电线路出现过电压、欠电压时，保护器能迅速、安全地切断电路，避免异常电压到达家用电器而造成损害。对于自恢复式，当电压恢复正常时，保护器将在规定延时时间内自动接通电路，确保终端电器在无人值守情况下正常运行。 2.自复式的作用电源发生过欠压时，能自动切断电源，保护家用电器；当电压恢复正常后，经过延时后自动将电源接通，无需人工干预。 3.质量好坏的鉴定方法 1、看保护器的电流和继电器的电流等级：必须同一个电流等级进行比较价格。内部使用的继电器也必须是同一等级的，有些厂家的继电器上没有任何标志，往往用小电流的冒充大大电流的。 2、看是否选用磁保持继电器：磁保持继电器比普通继电器的价格高很多。磁保持继电器由于只在动作瞬间通电，所以线圈平时无功耗，不发热，可靠性很高，通过的电流也大。而普通继电器则需要一直通电才能保持吸合状态，所以在封闭空间内，发热严重，寿命短，故障率高，通过的电流也相对较小。（图片来自于网络）目前市场上低于25元的一般都是采用普通T90的继电器，最大电流在40A左右，需要一直通电才能保持吸合状态，因而电路发热比较严重，造成寿命较短。 3、看壳体材料：壳体是否采用高阻燃且绝缘性能好的材料。许多低价保护器的壳体采用一般塑料件，存在很大的安全隐患。品牌厂家的产品低端的采用ABS阻燃壳体，高端产品毒采用尼龙阻燃壳体。 4、看电路板的质量：电路板是整个控制部分的心脏，可以看电解电容的选择是否耐高温、长寿命。集成电路是国产还是进口的，是否采用精密电阻等等。品牌厂家关键部分采用钽电容，保证的产品的长寿命和高稳定。介绍了这么多相信大家都对过欠压保护器有所了解了，也能辨别出质量的好坏。目前大型项目上都要求采用磁保持式的节能型过欠压保护器。目前这类产品国内产销量较大的厂家有：扬州思美克电力、温州秦佳、德力西等等。用户可以根据自身的情况进行选择。最好上阿里巴巴寻寻价，了解各家的具体情况。

常用低压电器图形符号和文字符号..

1.15 电器的文字符号和图形符号 1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。这两个标准都是根据IEC国际标准而制定的。在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。文字符号分为基本文字符号和辅助文字符号。基本文字符号分为单字母符号和双字母符号两种。单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。如C表示电容器类，R表示电阻器类等。双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。文字符号用于标明电器的名称、功能、状态和特征。同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。 1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。该标准给出了大量的常用电器图形符号，表示产品特征。通常用比较简单的电器作为一般符号。对于一些组合电器，不必考虑其内部细节时可用方框符号表示，如表1-4中的整流器、逆变器、滤波器等。国家标准GB 4728—85的一个显著特点就是图形符号可以根据需要进行组合，在该标准中除了提供了大量的一般符号之外，还提供了大量的限定符号和符号要素，限定符号和符号要素不能单独使用，它相当于一般符号的配件。将某些限定符号或符号要素与一般符号进行组合就可组成各种电气图形符号，例如图1-8所示的断路器的图形符号就是由多种限定符号、符号要素和一般符号组合而成的，如图1-32所示。

低压断路器欠压配置保护原则

低压断路器欠压保护配置原则 1. 名词解释欠压（欠电压），电压低于额定值叫做欠电压(额定值计入正常波动范围)。失压（零电压），一般的，额定电压的70％－35％称为欠电压，额定电压的35％－10％称为零电压（失压）。欠电压保护，在电压下降或失压后以及随后电压恢复会对人员和财产造成危险的情况下，应当采取适当的预防措施，称为欠电压保护。 2. 欠压保护必要性及基本原理：各类用电设备都有不同的额定电压和允许的电压波动范围，欠电压可导致生产效率降低、影响正常生活，甚至电机烧毁（时间较长时）、大面积停电等事故。欠电压保护一般通过欠压继电器或脱扣器实现。当欠压继电器或脱扣器的端电压降至预定值时，使机械开关电器有延时或无延时断开或闭合继电器或脱扣器，从而切断和关合电路。 3. 欠压保护动作范围 2.1 动作电压欠电压继电器或脱扣器当外施电压下降额定电压的70%-35%范围内，欠电压继电器和脱扣器动作，使电器断开。

零电压(失压)脱扣器是一种特殊型式的欠电压脱扣器，其动作电压是在额定(电源)电压的35 % 至10%之间。 2.2 动作时间： 2.2.1 瞬时动作对所有不重要的电动机，当电压降到70％额定电压时，欠电压保护瞬时动作切除负荷，这就为其它重要电动机短时坚持运转创造了有利条件。 2.2.2 延时动作对一些重要电动机，希望电动机停转前，电压一旦恢复到额定值时能自起动，因此当电压降低到70％额定电压时，它延时动作。（短延时：0.5s；长延时：3～5s） 4 不装设欠压保护的情况如果电气装置和用电设备（在欠压时）受到的损坏被认为在可以接受的程度并且不会危及人员安全，则不要求装设欠压保护。（如白炽灯、日光灯、电视机等） 5 保电常见问题及应对 5.1 应对瞬时电压下降保电期间，电力系统其它位置若发生故障，通常会造成系统电压瞬时（几个周波）下降，瞬时动作欠压保护及脱扣器会在一个周波（15ms）内动作。此种情况下的保电负荷（短时中断电力会影响保电效果，灯光、话筒等负荷）对策为不配置欠压保护（负荷能承受，
