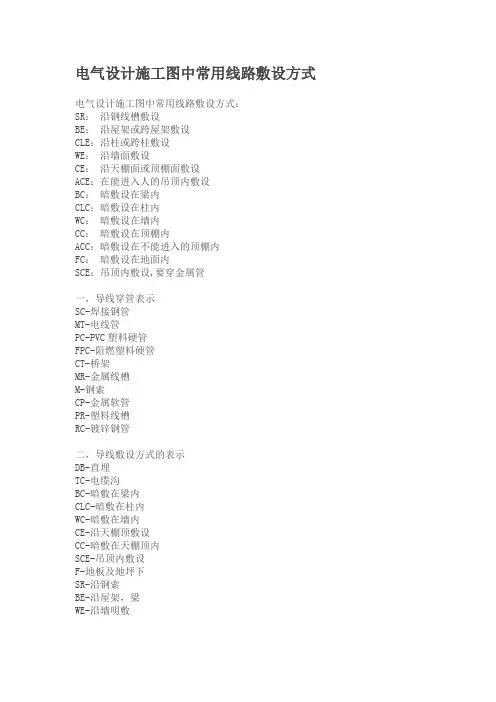

电气线路敷设方式
一导线敷设方式的表示
DB-直埋
TC-电缆沟
F-地板及地坪下
SR：沿钢线槽/钢索敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面明敷设
CE：沿天棚面或顶棚面敷设/沿天棚顶敷设ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷设在墙内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管

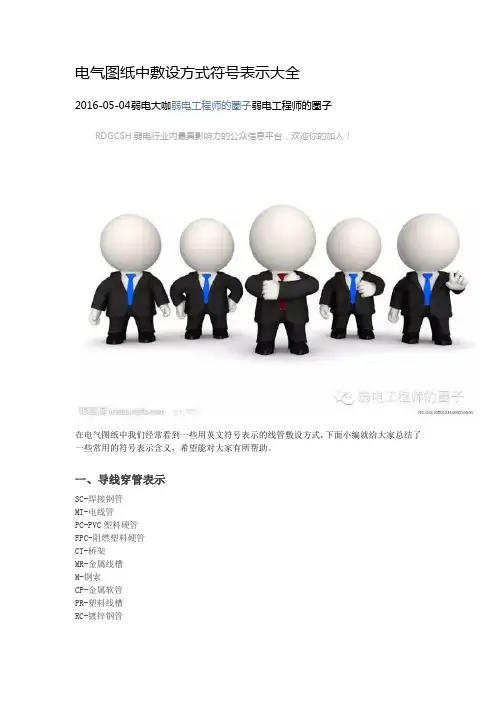

一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
穿聚氯乙烯塑料波纹电线管敷设：KPC CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管/水煤气管
TC：电线管
PC：硬质塑料管
SR：钢线槽
三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
HSM8-63C/3P
DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，
HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A （3联开关）
DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下
铜芯橡皮绝缘线：BX
铜芯塑料绝缘线：BV
铜芯塑料绝缘护套线：BVV
铜母线：TMY
铝母线：LMY
铝芯橡皮绝缘线：BLX
铝芯塑料绝缘线：BLV
铝芯塑料绝缘护套线：BLVV
1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？
答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。
其他说明：BV电线：1.分类和用途是用来分布电流用的，属于布电线类，用字母“B”表示；2.导体材料是铜，用字母“T”表示，布电线中铜芯导体省略表示；3.绝缘材料为聚氯乙烯，用字母“V”表示；电线型号及名称；4.布电线结构简单，除上面三点，有的还有护套，护套材料为聚氯乙烯也用字母“V”表示；护套材料为橡胶就用字母“X”表示。没有护套以及后面没有的就不用表示。如BVV 表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线。
电线常用的表示法：RVB：
平行多股软线（扁的）；RVS：
对绞多股软线；RVV：多股软线……
05、CC是由哪两个单词首字母抽出来的？
Concealed in Ceiling or slab（藏在天花板或板）。
NH-DW-YJV-1000-3*70+1*35 什么意思
低压耐火交联聚乙烯绝缘聚乙烯护套铜芯动力电缆
NH-耐火
YJV-聚乙烯绝缘(Y)交联聚乙烯绝缘(J)聚氯乙烯护套(V)
1000-使用电压1000v，一般低压电缆电压等级都是0.6/1kv
3*70+1*35 - 3根截面积70mm2（平方毫米），1根截面积35mm2的芯线；大的是相线，小的是N线。
未标为铜芯电缆，V标了L则为铝芯电缆
DW-低烟无卤
电缆的型号由八部分组成：
一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；
二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯
三、导体材料代码－不标为铜，L为铝；
四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套
五、派生代码－D不滴流，P干绝缘；
六、外护层代码
七、特殊产品代码－TH湿热带，TA干热带；
八、额定电压－单位KV
R－连接用软电缆（电线），软结构。V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。S－双绞型。A－镀锡或镀银。F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装
