关于欧陆控制器调试参数设置
关于欧陆控制器调试参数设置
一、面板按钮操作
M键：进入下级菜单
E键：退出本级菜单
上下键：在同级菜单内移动或修改参数
二、需修改的参数
按M键进入第一级菜单，用上下键查找CONFIGURE DRIVER(配置调速器)
按M键进入下级菜单，用上下键查找CONFIGURE ENABLE(组态有效)
按M键进入下级菜单，用上下键调至ENABLE(有效)
按E键一下退出到CONFIGURE ENABLE
按下键查找ARMATURE CURRENT(电枢电流)
按M键进入，用上下键调节设置需要的电枢电流参数(例如286A，设在286即可) 按E键一下退出到ARMATURE CURRENT
按下键查找FIELD CURRENT(励磁电流)
按M键进入，用上下键调节设置需要的励磁电流参数(例如12.36A，设在12.36即可)
按上键一下退出至上层菜单，按上下键查找到SPEED FBK SELECT(速度反馈选择) 按上或下键查找设定在ENCODER(光电编码器反馈)上
按E键一下退出至上层菜单，按下键查找到ENCODER LINES(光电编码器线数) 按M键进入，用上下键调节设置需要的光电编码器线数(例如1024线，设在1024即可)
按E键一下退出至上层菜单，按下键查找到ENCODER RPM(电机需要的最高转速) 按M键进入，用上下键调节设置需要的电机最高转速(例如2000转，设在2000即可)
注（不是一定要设置）：
另外，如果将来开机发现，速度反馈方向反了，可以如下更改：
按E键一下退出至上层菜单，按下键查找ENCODER SIGN(编码器方向)
按M键进入，用上下键调节设置更改编码器速度反馈方向(就可以阻止飞车了) 回到正常设置中来：
按E键一下退出至上层菜单，按上下键返回到CONFIGURE ENABLE(组态有效)
按M键进入下级菜单，用上下键调至DISABLE(无效)
按E键多次，直至退出到顶级菜单MENU LEVEL
普通设置已经完成，但由于电机需要弱磁调速，所以需要打开弱磁调速开关，设置方法如下：
在顶级菜单MENU LEVEL下
按M键进入第一级菜单，用上下键查找SETUP PARAMETERS(安装参数)
按M键进入下级菜单，用上下键调至FIELD CONTROL(励磁控制器)
按M键进入下级菜单，用上下键调至FLD CURRENT VARS(励磁电流变化)
按M键进入下级菜单，用上下键调至FLD WEAK VARS(励磁削弱)
按M键进入下级菜单，用上下键调至FLD WEAK ENABLE(削弱启动)
按M键进入下级菜单，用上或下键改变参数为：ENABLE(启动允许)
按E键多下，退出直至顶级菜单MENU LEVEL
三、参数保存
按M键进入第一级菜单，用上下键查找PARAMETER SAVE
按M键屏幕会显示UP TO ACTION
按上键自动保存
按E键多下退出到MUNE LEVEL
整个参数的设置完成，可以开机调试运行。
个人建议：第一次开机启动时，右手放置在红色停机按钮上，左手按下绿色启动按钮，停顿一下，看看有无异常现象或声响，如有异常，立刻按下红色按钮，停机检查！如果启动后无异常，再缓缓转动调速旋钮（顺时针为加速，开机前应该置零位，即逆时针扭到底）从0开始加速，如有异常或异常现象，比如飞车（速度无限制爬升）要立即停车，改变反馈方向，再重新开车。总之，细心加耐心，才可保证系统安全测试运行。

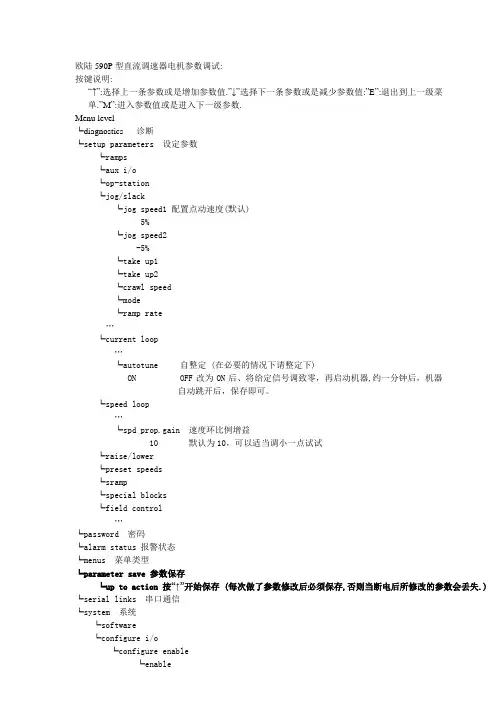

欧陆590直流调速器调试步骤
欧陆590直流调速器调试步骤 目录 型号说明 (2) 操作面板的使用 (3) 接线 (4) 1、主回路接线 (4) 2、控制端子接线 (5) 3、查看控制端子配置 (7) 默认控制端子基本接线 (8) 必要的修改参数 (10) 浏览内部设置 (11) 系统菜单目录 (13) 通电运行 (15) 中英文对照报警说明 (16) 附录参数表 (24)
一、型号说明
二、操作面板的使用。 面板示意图
三、接线 1、主回路接线 （1）L、N（辅助电流输入。作为控制器控制电源输入）端子接AC220V 为控制电路供电。 （2）L1、L2、L3（三相主电源输入）接AC380V为主电路供电。 （3）A+、A-（电枢输出，A+正极，A-负极）接电枢端口。 （4）F+、F- （励磁输出。F-为负，F+为正。）接励磁端口。 上述端子一般分布图 2、控制端子接线。
(1)、模拟端子 A1 零伏电位，与 B1、C1 同电位，与地线隔离。 A2 模拟输入 1。默认功能为速度输入，可修改。 A3 模拟输入 2。默认功能为辅助速度或电流输入,在默认功能下，由 C8 来切换其输入功能。C8 低态时为速度输入量，C8 高态时为电流量（电流控制方式），不可修改。 A4 模拟输入 3。默认功能为斜坡速度输入，可修改。 A5 模拟输入 4。默认功能为辅助（负）电流箝位，默认功能下由 C6 确定其是否使用。C6 为低态时不使用此功能，C6 为高态时使用其功能来对负电流进行箝位。可修改。 A6 模拟输入 5。默认功能为主电流箝位或辅助（正）电流箝位，默认功能下由 C6 切换其输入功能，C6 为低态时为主电流箝位，同时作用于正负电流的箝位，可修改。 A7 模拟输出 1。默认功能为速度反馈输出，可修改。 A8 模拟输出 2。默认功能为速度给定输出，可修改。 A9 模拟输出 3。默认功能为电流反馈输出，不可修改。 （2）数字端子 B5 数字输出 1，默认功能为电机零速检测，当电机零速时为高态（+24V 输出），当电机运转时为低态（0V 输出）可修改。 B6 数字输出 2，默认功能为控制器正常状态检测，当控制器正常，没有报警或报警复位时为高态（24V 输出），出现报警时为低态（0V 输出）可修改。 B7 数字输出 3，默认功能为控制器准备就绪状态检测，当控制器准备就绪，主电源合闸时为高态（24V 输出），当控制器分闸、停止、出现报警或主电源分闸时为低态（0V 输出），可修改。 C6 数字输入 1 默认功能为电流箝位选择，C6 为低态时为（A6）主电流箝位，C6 为高态时为（A5、A6）双极电流箝位，此时 A5 为负电流箝位，A6 为正电流箝位。可修改。 C7 数字输入 2，默认功能为斜坡保持，当 C7 为高态时，斜坡输出保持在斜坡输入的最后值，此时不管斜坡输入值为多少，输出都一直保持为这个值，当 C7 为低态时，斜坡输出跟踪斜坡输入值。可修改。
打印机的调试
◆<< 目录>> ◆打印机电源 ◆打印机结构 ◆安装标签和色带的注意事项 ◆面板功能说明 ◆Zebra 105SL 打印机的简单调整和参数设置说明 ◆打印机的日常维护 ◆常见故障极其处理 ◆二、打印机的调试 ◆借助液晶显示调试打印机：按SETUP/EXIT键进入菜单设置，以下设置项 均以其在菜单中按‘?’和‘+’键出现的顺序讲解，以‘DARKNESS’设置项为起始项Darkness ------------ 打印深度Tear off----------- 标签撕离位置Print mode-----------打印方式Media type –--------- 标签纸类型Print Method -------- 打印模式Print Wid t ---------- 打印宽度Sensor Type -------- 传感器类型 ?当液晶面板显示DARKNESS时按+或-键可以调整打印深度。设置完毕 后按?或?键选择下一个或前一个的设置。如果要退出整个菜单设置 按SETUP/EXIT键。注意：打印机的打印深度不要长时间处于最高值，当打印深度处于最高值时，打印头的温度也处于最高状态。长时间高温 会降低打印头的耐磨度，磨损打印头，还有可能烧毁打印头。 ?液晶面板显示TEAR OFF时按+或-键可以调整打印机的撕纸位置。设置 完毕后按?或?键选择下一个或前一个的设置。如果要退出整个菜单设
置按SETUP/EXIT键。 ?液晶面板显示PRINT MODE时按+或-键可以调整打印机的打印方式 （一般不带配件的，选择打印机出厂值TEAR OFF、切刀选择CUTTER、回卷选择REWIND、剥离选择PEEL OFF）。设置完毕后按?或?键选择下一个或前一个的设置。如果要退出整个菜单设置按SETUP/EXIT 键。 ?液晶面板显示MEDIA TYPE时按+或-键可以调整打印机使用的标签纸 类型（一般选择NON-CONTIUNOUS如果所打的标签是连续纸请选择CONTINUOUS）。设置完毕后按?或?键选择下一个或前一个的设置。 如果要退出整个菜单设置按SETUP/EXIT键。 ?液晶面板显示SENSOR TYPE时按+或-键可以调整打印机的传感器类 型（请选择打印机出厂值WEB）。设置完毕后按?或?键选择下一个或前一个的设置。如果要退出整个菜单设置按SETUP/EXIT键。 ?液晶面板显示PRINT METHOD时按+或-键可以调整打印机的打印方 式（如果打印标签要使用碳带时请选择打印机出厂值THERMAL TRANSFER，如果使用热敏纸请选择DIRECT THERMAL）。设置完毕后按?或?键选择下一个或前一个的设置。如果要退出整个菜单设置按SETUP/EXIT键。 ?液晶面板显示PRINT WIDTH时按+或-键可以调整打印机的可打印最 大宽度（如没有特殊需求请选择打印机的最大打印宽度）。设置完毕后按?或?键选择下一个或前一个的设置。如果要退出整个菜单设置按SETUP/EXIT键。退出整个菜单设置按SETUP/EXIT键，会出现‘SAVE

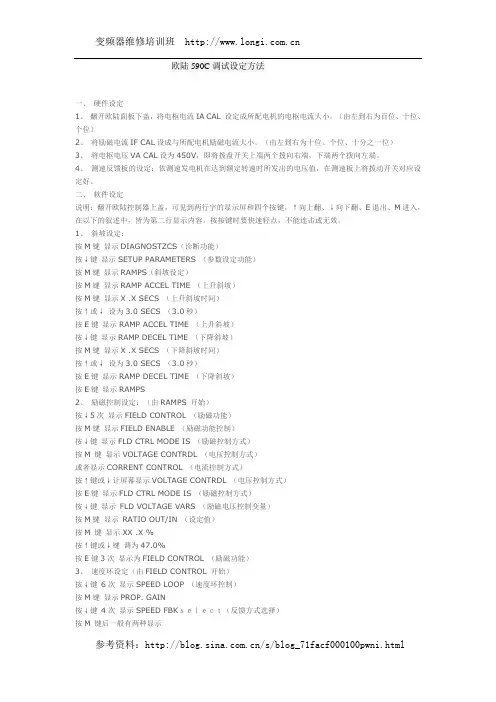

欧陆590C调试设定方法
