网上购物系统(基于uml)rose

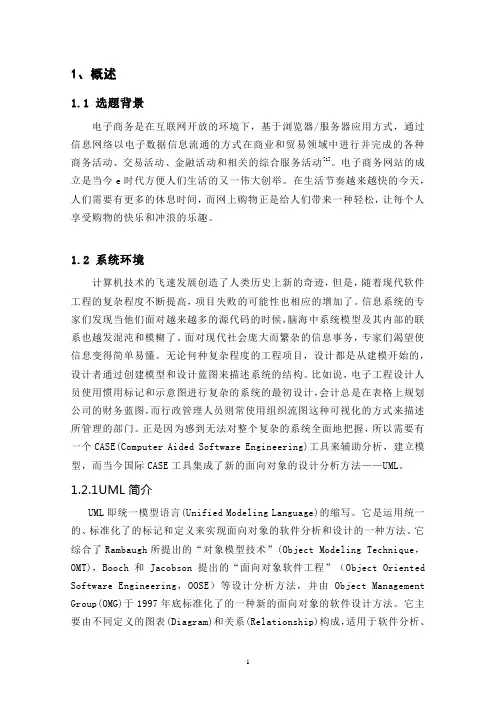

一、系统需求

本系统共有三类用户：

普通用户是指没有登陆权限（主要指网络用户），以匿名用户的身份访问系统网站。此类用户主要有浏览系统信息、查看商品信息，注册成为会员。把本网站设为首页，添加到收藏夹，联系开发人，查看交款方式，退换货原则，配送范围，交易条款，保密协议等操作。浏览的内容包括：商品信息、商品分类信息。

商城会员：这类用户拥有普通用户的所有权限；普通用户可以注册成为会员，并根据会员ID和密码登陆系统，登陆之后可以对更改自己的信息但会员ID做为数据库表主键不能修改。会员登陆后可以查看商品信息，查看各种分类商品信息，将商品添加到购物车中。修改购物车中商品数量，或是删除某些不想要的商品。

系统管理员：系统管理员主要负责管理着系统后台信息；主要有订单管理，商品管理，会员管理，留言管理和系统管理。订单管理有未确认订单和已确认订单管理，未付款订单和已付款订单管理，未发货和已发货订单管理，未归档和已归档订单管理。商品管理主要有商品添加和商品管理，商品类别添加和商品类别管理。会员管理主要有添加管理员和管理管理员，管理会员。物流系统主要有支付方式添加和管理，配送方式添加和管理，配送地点添加和管理。系统管理主要是上传管理。

因此，本系统主要功能是对商品进行管理规划，方便会员购买。

前台模块功能有：商品信息查看、会员注册、会员登录、会员信息修改、购物车管理、购物留言。

后台模块功能有：商品管理、订单管理、会员管理、管理员管理、留言管理

用例图及相关的用例描述如图

会员用例图

二、系统分析

系统包含的实体类有客户类(customer)、商品类(good)、订单类(order)、订单细节类(ordertail)、购物车类(CartBean)、留言单类(leavewords)，包含的边界类有购物车的物品表单(shoppingchart)、留言表单类(leavewordstable)、注册表单类(registetable)、登录表单类(logintable)、订单表单类(ordertable)，包含的控制类有购物类(shopping)、注册类(regist)、登录类(login)、留言类(leaveword)

类图如图

三、顺序图与协作图

（1）会员下订单

该用例是客户端下在客户登录后可以浏览上架的商品，并能搜索相应的商品，根据需要选择商品并下订单，该用例的流程如下：

(1)用户指定相应的商品种类进行搜索，得到相应的商品信息；

(2)选中自己需要的商品并选择其定购的数量放入购物车；

(3)提交下订单请求，系统检查用户是否登录，若用户未登录转(4)，否则返回个

人信息由用户确认，转(5);

(4)用户登录系统，重新进入购物车页面，转(3)

(5)顾客确认自己的信息后，由系统数据库记录订单信息更新订单表；

(6)数据库更新成功后，返回顾客下订单成功的消息。

顺序图如图

协作图如下

（2）会员留言序列图

会员留言协作图

（3）管理员修改商品

商品状态图六、部署图

七、数据库的设计

ER

八、心得体会

通过本次学习，了解了网上购物的基本流程，但是同时发现自己做的系统的很多缺陷的地方，譬如支付我就没考虑的很周全，不知道如何去都出来，还有管理员没有做关于管理会员的这部分功能。
