电阻焊、超声焊接、LPM介绍

直流高频电阻焊基本原理介绍

直流高频电阻焊基本原理介绍高频焊接起源于上世纪五十年代，它是利用高频电流所；接推动了直缝焊管产业的巨大发展，它是直缝焊管（E；质量的好坏，直接影响到焊管产品的整体强度，质量等；所谓高频，是相对于50Hz的交流电流频率而言的，；电流；集肤效应是指以一定频率的交流电流通过同一个导体时；分布于导体的所有截面的，它会主要向导体的表面集中；方根成正比，与频率和磁导率的平方根成反比；钢板的表面； 高频焊接起源于上世纪五十年代，它是利用高频电流所产生的集肤效应和相邻效应，将钢板和其它金属材料对接起来的新型焊接工艺。高频焊接技术的出现和成熟，直接推动了直缝焊管产业的巨大发展，它是直缝焊管（ERW）生产的关键工序。高频焊接质量的好坏，直接影响到焊管产品的整体强度，质量等级和生产速度。 1高频焊接的基本原理 所谓高频，是相对于50Hz的交流电流频率而言的，一般是指50KHz~400KHz的高频电流。高频电流通过金属导体时，会产生两种奇特的效应：集肤效应和邻近效应，高频焊接就是利用这两种效应来进行钢管的焊接的。那么，这两个效应是怎么回事呢？集肤效应是指以一定频率的交流电流通过同一个导体时，电流的密度不是均匀地分布于导体的所有截面的，它会主要向导体的表面集中，即电流在导体表面的密度大，在导体内部的密度小，所以我们形象地称之为：“集肤效应”。集肤效应通常用电流的穿透深度来度量，穿透深度值越小，

集肤效应越显著。这穿透深度与导体的电阻率的平方根成正比，与频率和磁导率的平方根成反比。通俗地说，频率越高，电流就越集中在钢板的表面；频率越低，表面电流就越分散。必须注意：钢铁虽然是导体，但它的磁导率会随着温度升高而下降，就是说，当钢板温度升高的时候，磁导率会下降，集肤效应会减小。邻近效应是指高频电流在两个相邻的导体中反向流动时，电流会向两个导体相近的边缘集中流动，即使两个导体另外有一条较短的边，电流也并不沿着较短的路线流动，我们把这种效应称为：“邻近效应”。邻近效应本质上是由于感抗的作用，感抗在高频电流中起主导的作用。邻近效应随着频率增高和相邻导体的间距变近而增高，如果在邻近导体周围再加上一个磁心，那么高频电流将更集中于工件的表层。这两种效应是实现金属高频焊接的基础。高频焊接就是利用了集肤效应使高频电流的能量集中在工件的表面；而利用了邻近效应来控制高频电流流动路线的位置和范围。电流的速度是很快的，它可以在很短的时间内将相邻的钢板边部加热，熔融，并通过挤压实现对接。 2 高频焊接设备的结构和工作原理 了解了高频焊接原理，还得要有必要的技术手段来实现它。高频焊接设备就是用于实现高频焊接的电气—机械系统，高频焊接设备是由高频焊接机和焊管成型机组成的。其中高频焊接机一般由高频发生器和馈电装置二个部分组成，它的作用是产生高频电流并控制它；成型机由挤压辊架组成，它的作用是将被高频电流熔融的部分加以挤压，

激光焊接的工作原理及其主要工艺参数(精)

激光焊接的工作原理及其主要工艺参数 目前常用的焊接工艺有电弧焊、电阻焊、钎焊、电子束焊等。电弧焊是目前应用最广泛的焊接方法，它包括手弧焊、埋弧焊、钨极气体保护电弧焊、等离子弧焊、熔化极气体保护焊等。但上述各种焊接方法都有各自的缺点，比如空间限制，对于精细器件不易操作等，而激光焊接不但不具有上述缺点，而且能进行精确的能量控制，可以实现精密微型器件的焊接。并且它能应用于很多金属，特别是能解决一些难焊金属及异种金属的焊接。 激光指在能量相应与两个能级能量差的光子作用下，诱导高能态的原子向低能态跃迁，并同时发射出相同能量的光子。激光具有方向性好、相干性好、单色性好、光脉冲窄等优点。激光焊接是利用大功率相干单色光子流聚焦而成的激光束为热源进行的焊接，这种焊接通常有连续功率激光焊和脉冲功率激光焊。激光焊接从上世纪60年代激光器诞生不久就开始了研究，从开始的薄小零器件的焊接到目前大功率激光焊接在工业生产中的大量的应用，经历了近半个世纪的发展。由于激光焊接具有能量密度高、变形小、热影响区窄、焊接速度高、易实现自动控制、无后续加工的优点，近年来正成为金属材料加工与制造的重要手段，越来越广泛地应用在汽车、航空航天、造船等领域。虽然与传统的焊接方法相比，激光焊接尚存在设备昂贵、一次性投资大、技术要求高的问题，但激光焊接生产效率高和易实现自动控制的特点使其非常适于大规模生产线。 2. 激光焊接原理 2.1激光产生的基本原理和方法 光与物质的相互作用，实质上是组成物质的微观粒子吸收或辐射光子。微观粒子都具有一套特定的能级，任一时刻粒子只能处在与某一能级相对应的状态，物质与光子相互作用时，粒子从一个能级跃迁到另一个能级，并相应地吸收或辐射光子。光子的能量值为此两能级的能量差△E，频率为ν=△E/h。爱因斯坦认为光和原子的相互作用过程包含原子的自发辐射跃迁、受激辐射跃迁和受激吸收跃迁三种过程。我们考虑原子的两个能级E1和E2，处于两个能级的原子数密度分别为N1和N2。构成黑体物质原子中的辐射场能量密度为ρ，并有E2 -E1=hν。 2.1.自发辐射 处于激发态的原子如果存在可以接纳粒子的较低能级，即使没有外界作用，粒子也有一定的概率自发地从高能级激发态（E2）向低能级基态（E1）跃迁，同时辐射出能量为（E2-E1）的光子，光子频率ν=（E2-E1）/h。这种辐射过程称为自发辐射。自发辐射发出的光，不具有相位、偏振态上的一致，是非相干光。 2.2.受激辐射 除自发辐射外，处于高能级E2上的粒子还可以另一方式跃迁到较低能级。当频率为ν=（E2-E1）/h的光子入射时，也会引发粒子以一定的概率，迅速地从能级E2跃迁到能级E1，同时辐射一个与外来光子频率、相位、偏振态以及传播方向都相同的光子，这个过程称为受激辐射。 2.3.受激吸收 受激辐射的反过程就是受激吸收。处于低能级E1的一个原子，在频率为的辐射场作用下吸收一个能量为hν的光子，并跃迁至高能级E2，这种过程称为受激吸收。自发辐射是不相干的，受激辐射是相干的。 由受激辐射和自发辐射的相干性可知，相干辐射的光子简并度很大。普通光源在红外和可见光波段实际上是非相干光源。如果能够创造这样一种情况：使得腔内某一特定模式的ρ很大，而其他所有模式的都很小，就能够在这一特定模式内形成很高的光子简并度，使相干

电阻焊及各种焊机原理

一、电阻焊定义 电阻焊是将被焊工件压紧于两电极之间，并通过电流，利用电流流经接触面及邻近区域产生的电阻热將其加热到熔化或塑性状态，使之形成金属结合的一种方法。电阻焊是压（力）焊的一种。 二、电阻焊的优、缺点 1、优点： ※熔核形成时，始终被塑性环包围，熔化金属与空气隔绝，冶金过程简单。 ※加热过程短、热量集中。故热影响区小，变形与应力也小，通常在焊后不必安排校正和热处理工序。 ※不需要焊丝、焊条等填充金属，以及氧、乙炔、氦等焊接材料，焊接成本低。 ※操作简单，易于实现机械化和自动化,改善了劳动条件。 ※生产效率高，且无噪声及有害气体，在大批量生产中，可以和其他制造工序一起编到组装线上。 2、缺点 ※目前还缺乏可靠的无损检测方法，焊接质量只能靠工艺试样和工件的破坏性试验来检查，靠各种监控技术来保证焊接稳定性。 ※点、缝焊的搭接接头不仅增加了构件的重量，且因在两板之间的熔核周围形成夹角，致使接头的抗拉强度和疲劳强度均较低 ※设备功率大，机械化、自动化程度较高，使设备成本较高、维修较困难，并且常用的大功率单相交流焊机不利于电网的正常运行。 三、电阻焊工艺分类 ※点焊 ※凸焊 ※缝焊 ※对焊

３.1、点焊 ?电阻点焊，简称点焊；将焊件装配成搭接接头，并压紧在两电极之间，利用电阻热熔化母材金属，形成焊点的电阻焊方法。 ?点焊是一种高速、经济的重要连接方法，适用于制造可以采用搭接、接头不要求气密、厚度小于3MM的冲压、轧制的薄板构件 3.1.1点焊接头的形成 ?电阻点焊原理和接头形成,可简述为：将焊件压紧在两电极之间，施加电极压力后，阻焊变压器向焊接区通过强大焊接电流，在焊件接触面上形成真实的物理接触点，并随着通电加热的进行而不断扩大。塑变能与热能使接触点的原子不断激活，消失了接触面，继续加热形成熔化核心，简称“熔核”。 ?熔核中的液态金属在电动力作用下发生强烈搅拌，熔核内的金属成分均匀化，结合界面迅速消失。 ?加热停止后，核心液态金属以自由能量最低的熔核边界半熔化晶粒表面为晶核开始结晶，然后沿与散热相反方向不断以枝晶形式向中间延伸。 ?通常熔核以柱状晶形式生长，将合金浓度较高的成分排至晶叉及枝晶前端，直至生长的枝晶相抵住，获得牢固的金属键合，接合面消失了，得到了柱状晶生长较充分的焊点或因合金过冷条件不同，核心中心区同时形成等轴晶粒，得到柱状晶与等轴晶两种凝固组织并存的焊点。 ?同时，液态熔核周围的高温固态金属，在电极压力作用下产生塑性变形和强列再结晶而形成塑性环，该环先于熔核形成始终伴随着熔核一起长大，它的存在可防止周围气体侵入和保证熔核态金属不至于沿板缝向外喷溅。 ? 3.2、凸焊 ?凸焊，是在一工件的贴合面上预先加工出一个或多个突起点，使其与

超音波熔接线的设计

超音波熔接线的设计 问题一：超音波导熔线开设不当。 解析： 我们欲求产品达到水、气密的功能时，定位与超音波导熔线是成败的重要关键，所以在产品设计时的考虑，如：定位、材质、肉厚，与超音波导熔线的对应比例有绝对的关系。在一般水、气密的要求，导熔线高度应在 0.5~0.8m/m 之范围（视产品肉厚而定），如低于0.5m/m以下，要达到水气密的功能，除非定位设定要非常标准，而且肉厚有 5 m/m 以上，否则效果不佳。一般要求水气密的产品其定位与超音波导熔线的方式如下： 斜切式：适合水密性及大型产品之熔接，接触面角度 =45°， x=w/2， d=0.3~0.8mm为佳。 阶梯尖式：适合水密性及防止外凸或龟裂之方法，接触面的角度= 45°，x=w/2， d=0.3~0.8mm为佳。 峰谷尖式：适合水密性且高强度熔接，d=0.3~0.6mm内侧接触面之高度 h 依 形状大小而有变化，但 h 约在1~2mm左右。 ※以上三种为水气密超音波导熔线设计法。 问题二：熔接条件不当。 解析： 产品实施超音波作业无法达到水、气密，除了超音波导熔线、治具定位、产品本身定位等因素外，超音波设定的条件也是一项主因。我们在此更深入探讨引响水气密的另一原因（熔接条件），在我们实施超音波熔接作业时，求效率求快是最基本目标，但往往也忽略了其求效率的要领，我们将从下面二个条件来探讨： 一、下降速度、缓冲太快：此一形成的速度，使动态压力加上重力加速度将把超音波导熔线压扁，使导熔线无法发挥导熔的作用，形成假相熔接。 二、熔接时间过长：塑料产品因接收过长时间的热能，不仅使塑料材质熔 化，更进而造成塑料组织焦化现象，产生砂孔，水或气即由此砂孔渗透而出。这是一般生产技术者最不易发现之处

超声波焊接件的工艺设计

超声波焊接件的工艺设计 作者：欣宇机械来源：本站原创日期：2014-5-5 17:32:38 点击：6943 属于：行业新闻超声波焊接件的工艺设计-东莞市欣宇超声波机械有限公司 在超声波焊接行业中，很多客户都不知道塑料件焊接，焊接产品优良不只是跟材质，超声波选择机型功率有关系，最容易被忽略的一点是：超声波焊接件的工艺设计，塑料焊接件需要设计有超声线，焊接出来的产品才是比较完美的。那么，超声波焊接件的工艺设计是怎么样的呢？要怎么设计呢？很多客户初步使用超声波焊接，都会对个问题不了解，今天，欣宇小陈为大家讲解：超声波焊接件的工艺设计，希望对朋友有所帮助！ 超声波塑料件的结构设计必须首先考虑如下几点： 1.是否需要水密、气密。 2.是否需要完美的外观。 3.是否适合焊头加工要求。 4.焊缝的大小（即要考虑所需强度）。 5.避免塑料熔化或合成物的溢出。 超声波焊接质量获得原因： 1.材质 2.上下表面的位置和松紧度 3.焊头与塑料件的妆触面 4.顺畅的焊接路径 5.塑料件的结构 6.焊接线的位置和设计 7.焊接面的大小 8.底模的支持 为了获得完美的、可重复的超声波熔焊方式，必须遵循三个主要设计方向： 1.围绕着连接界面的焊接面必须是统一而且相联系互紧密接触的。如果可能的话，接触面尽量在同一个平面上，这样可使能量转换时保持一致。 2.最初接触的两个表面必须小，以便将所需能量集中，并尽量减少所需要的总能量（即焊接时间）来完成熔接。 3.找到适合的固定和对齐的方法，如塑料件的接插孔、台阶或齿口之类。 下面就对超声波塑料件设计中的要点进行分类举例说明： 超声波整体塑料件的结构 1.1塑料件的结构 塑料件必须有一定的刚性及足够的壁厚，太薄的壁厚有一定的危险性，超声波焊接时是需要加压的，一般气压为 2-6kgf/cm2 。所以塑料件必须保证在加压情况下基本不变形。 1.2罐状或箱形塑料等，在其接触焊头的表面会引起共振而形成一些集中的能量聚集点，从而产生烧伤、穿孔的情况（如图1所示），在设计时可以罐状顶部做如下考虑

电子产品焊接工艺

单元3 焊接工艺 焊接是电子产品组装过程中的重要工艺。焊接质量的好坏，直接影响电子电路及电子装置的工作性能。优良的焊接质量，可为电路提供良好的稳定性、可靠性，不良的焊接方法会导致元器件损坏，给测试带来很大困难，有时还会留下隐患，影响的电子设备可靠性。随着电子产品复杂程度的提高，使用的元器件越来越多，有些电子产品（尤其是有些大型电子设备）要使用几百上千个元器件，焊点数量则成千上万。而一个不良焊点都会影响整个产品的可靠性。焊接质量是电子产品质量的关键。因此，掌握熟练焊接操作技能对于生产一线的技术人员是十分重要的。 本单元主要介绍锡铅焊接的基础知识、焊料和焊剂的选用、手工焊接技术和自动焊接技术等内容。并安排了焊接训练。 3-1焊接的基础知识 3-1-1锡焊分类及特点 焊接一般分三大类：熔焊、接触焊和钎焊。 1．熔焊 熔焊是指在焊接过程中，将焊件接头加热至熔化状态，在不外加压力的情况下完成焊接的方法。如电弧焊、气焊等。 2．接触焊 在焊接过程中，必须对焊件施加压力(加热或不加热)完成焊接的方法。如超声波焊、脉冲焊、摩擦焊等。 3．钎焊 钎焊采用比被焊件熔点低的金属材料作焊料，将焊件和焊料加热到高于焊料的熔点而低于被焊物的熔点的温度，利用液态焊料润湿被焊物，并与被焊物相互扩散，实现连接。 钎焊根据使用焊料熔点的不同又可分为硬钎焊和软钎焊。使用焊料的熔点高于4500C的焊接称硬钎焊；使用焊料的熔点低于4500C的焊接称软钎焊。电子产品安装工艺中所谓的“焊接”就是软钎焊的一种，主要使用锡、铅等低熔点合金材料作焊料，因此俗称“锡焊”。 3-1-2焊接的机理 电子线路的焊接看似简单，似乎只不过是熔融的焊料与被焊金属（母材）的结合过程，但究其微观机理则是非常复杂的，它涉及物理、化学、材料学、电学等相关知识。熟悉有关焊接的基础理论，才能对焊接中出现的各种问题心中有数，应付自如，从而提高焊点的焊接质量。 所谓焊接是将焊料、被焊金属同时加热到最佳温度，依靠熔融焊料添满被金属间隙并与之形成金属合金结合的一种过程。从微观的角度分析，焊接包括两个过程：一个是润湿过程，另一个是扩散过程。 1.润湿(横向流动) 又称浸润，是指熔融焊料在金属表面形成均匀、平滑、连续并附着牢固的焊料层。浸润程度主要决定于焊件表面的清洁程度及焊料的表面张力。金属表面看起来是比较光滑的，但在显微镜下面看，有无数的凸凹不平、晶界和伤痕，的焊料就是沿着这些表面上的凸凹和伤痕靠毛细作用润湿扩散开去的，因此焊接时应使焊锡流淌。流淌的过程一般是松香在前面清除氧化膜，焊锡紧跟其后，所以说润湿基本上是熔化的焊料沿着物体表面横向流动。润湿的好坏用润湿角

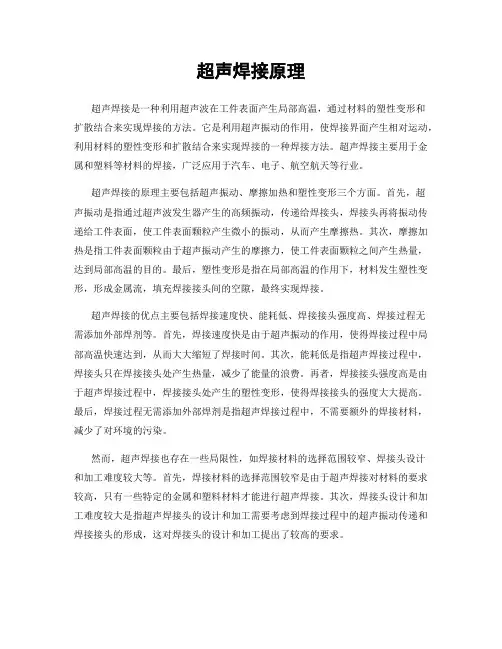

超声波焊接工艺特点

超声波焊接的焊点，应有高的接合强度和合格的表面质量，除了表面不能有明显的挤压坑和焊点边缘的凸出以外，还应注意与上声极接触处的焊点表面情况，不允许有裂纹和局部未熔合，因此，超声波焊接的形式选择、接头设计和焊接参数选择非常重要。 一、超声波焊接特点 1) 可焊接的材料范围广，可用于同种金属材料、特别是高导电、高导热性的材料（如金、银、铜、铝等）和一些难熔金属的焊接，也可用于性能相差悬殊的异种金属材料（如导热、硬度、熔点等）、金属与非金属、塑料等材料的焊接，还可以实现厚度相差悬殊以及多层箔片等特殊结构的焊接。 2) 焊件不通电，不需要外加热源，接头中不出现宏观的气孔等缺陷，不生成脆性金属间化合物，不发生像电阻焊时易出现的熔融金属的喷溅等问题。 3) 焊缝金属的物理和力学性能不发生宏观变化，其焊接接头的静载强度和疲劳强度都比电阻焊接头的强度高，且稳定性好。 4) 被焊金属表面氧化膜或涂层对焊接质量影响较小，焊前对焊件表面准备工作比较简单。 5) 形成接头所需电能少，仅为电阻焊的5％；焊件变形小。 6) 不需要添加任何粘结剂、填料或溶剂，具有操作简便、焊接速度快、接头强度高、生产效率高等优点。超声波焊接的主要缺点是受现有设备功率的限制，因而与上声极接触的焊件厚度不能太厚，接头形式只能采用搭接接头，对接接头还无法应用。 二、超声波焊接的分类 超声波焊接分类按照超声波弹性振动能量传入焊件的方向，超声波焊接的基本类型可以分为两类：一类是振动能量由切向传递到焊件表面而使焊接界面产生

相对摩擦，这种方法适用于金属材料的焊接；另一类是振动能量由垂直于焊件表面的方向传入焊件，主要是用于塑料的焊接。常见的金属超声波焊接可分为点焊、环焊、缝焊及线焊；近年来，双振动系统的焊接和超声波对焊也有一定的应用。 （1）点焊点焊是应用最广的一种焊接形式，根据振动能量的传递方式，可以分为单侧式、平行两侧式和垂直两侧式。振动系统根据上声极的振动方向也可以分为纵向振动系统、弯曲振动系统以及介于两者之间的轻型弯曲振动系统。功率500W以下的小功率焊机多采用轻型结构的纵向振动；千瓦以上的大功率焊机多采用重型结构的弯曲振动系统；而轻型弯曲振动系统适用于中小功率焊机，它兼有上述两种振动系统的优点。 （2）环焊环焊方法如图5所示，主要用于一次成形的封闭形焊缝，能量传递采用的是扭转振动系统。焊接时，耦合杆4带动上声极5作扭转振动，振幅相对于声极轴线呈对称分布，轴心区振幅为零，边缘位置振幅最大。该类焊接方法最适合于微电子器件的封装工艺，有时环焊也用于对气密性要求特别高的直线焊缝的场合，用来代替缝焊。由于环焊的一次焊缝的面积较大，需要有较大的功率输入，因此常常采用多个换能器的反向同步驱动方式。 （3）缝焊与电阻焊中的缝焊类似，超声波缝焊实质上是由局部相互重叠的焊点形成一条连续焊缝。缝焊机的振动系统按其滚轮振动状态可分为纵向振动、弯曲振动以及扭转振动三种形式（图6）。其中最常见的是纵向振动形式，只是滚轮的尺寸受到驱动功率的限制。缝焊可以获得密封的连续焊缝，通常焊件被夹持在上下滚轮之间，在特殊情况下可采用平板式下声极。 （4）线焊它是点焊方法的一种延伸，利用线状上声极，在一个焊接循环内形成一条狭窄的直线状焊缝，声极长度就是焊缝的长度，现在可以达到150mm，这种方法最适用于金属薄箔的封口。 （5）双超声波振动系统的点焊：上下两个振动系统的频率分别为27kHz和20kHz（或15kHz），上下振动系统的振动方向相互垂直，焊接时二者作直交振动。当上下振动系统的电源各为3kW时，可焊铝件的厚度达10mm，焊点强度达到材料本身的强度。双超声波振动系统多用于集成电路和晶体管细导线的焊接，虽然焊接方法与点焊基本相同，但焊接设备复杂，要求设备的控制精度高，以便实现焊点的高质量和高可靠性焊接。

焊接作业指导书及焊接工艺

焊接作业指导书及焊接工艺 1．目的：明确工作职责，确保加工的合理性、正确性及可操作性。规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加工质量。 2．范围： 2.1.适用于钢结构的焊接作业。 2.2.不适用有特殊焊接要求的产品及压力容器等。 3．职责：指导焊接操作者实施焊接作业等工作。 4.工作流程 4.1作业流程图 4.1.1.查看当班作业计划 4.1.2.阅读图纸及工艺 4.1.3.按图纸领取材料或半成品件 4.1.4.校对工、量具；材料及半成品自检 4.1. 5.焊接并自检 4.1.6.报检 4.2.基本作业: 4.2.1.查看当班作业计划：按作业计划顺序及进度要求进行作业，以满足生产进度的需要。

4.2.2.阅读图纸及工艺：施焊前焊工应仔细阅读图纸、技术要求及焊接工艺文件，明白焊接符号的涵义。确定焊接基准和焊接步骤；自下料的要计算下料尺寸及用料规格，参照工艺要求下料。有半成品分件的要核对材料及尺寸，全部满足合焊图纸要求后再组焊。 4.2.3.校准：组焊前校准焊接所需工、量具及平台等。 4.2.4.自检、互检：所有焊接件先行点焊，点焊后都要进行自检、互检，大型、关键件可由检验员配合检验，发现问题须及时调整。 4.2. 5.首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工。 4.2.6.报检：工件焊接完成后及时报检，操作者需在图纸加工工艺卡片栏及施工作业计划上签字。（外加工件附送货单及自检报告送检）。 5.工艺守则： 5.1.焊前准备 5.1.1.施焊前焊缝区（坡口面、I型接头立面及焊缝两侧）母材表面20～30mm宽范围内的氧化物、油、垢锈等彻底清理干净，呈现均匀的金属光泽。 5.1.2.检查被焊件焊缝（坡口形式）的组对质量是否符合图纸要求，对保证焊接质量进行评估，如有疑义应向有关部门联系，以便采取相应工艺措施。 5.1.3.按被焊件相应的焊接工艺要求领取焊接材料，并确认焊接牌号无误。 5.1.4.检查焊接设备是否运转正常，各仪表指数是否准确可靠，然后遵照本工艺提供的工艺规范参数预调焊接电流、电压及保护气体流量。 5.1.5.合焊前应先行组对点焊，点焊的焊材应与正式施焊焊材相同，点焊长度一般应为 10-15mm（可视情况而定），点焊厚度应是焊脚高度的1/2（至少低于焊脚高度）。 5.1. 6.对于有焊前预热要求的焊件，根据工艺文件要求规范参数预热，温度必须经热电偶测温仪测定，预热范围宽度应符合工艺文件的规定。

塑胶产品设计之《超声波线的设计》

超声波线设计 焊接热塑性制品的最普通的方法是超声焊接.这种方法是采用低振幅,高频率(超声)振动能量使表面和分子摩擦产生焊接相连垫塑性制件所需的热量.(正弦超声振动) 超声焊接在20-50kHz 的频率范围内发生,其一般振幅范围为15-60um.在低达15kHz(较高振幅)的声频有时用于较大制件或较软材料.焊接过程通常在0.5-1.5s 内发生.焊接工艺变量包括焊接时间,焊头位置和焊接压力.超声焊接方法可根据焊接时间或焊缝位置(塌陷距离)或焊接能量控制.也对焊接压力和冷却时间提供附加控制. 超声焊接设备通常用来焊接中,小尺寸的热塑性塑料制品,而很大的制品可用多点焊接. 超声焊接设备一般不是在20kHz 就是在40kHz 频率下运行 .20kHz 装置更常用. 接头设计:第一类即最常用的接头类型,在被连接表面的垂直方向上利用超声振动.对接和Z 形接合归入这一类,适用于多数聚合物.第二类超声焊接接头包括与接头表面平行的振动,形成剪切状态.各种类型的剪切和嵌接归入第二类. 能量控制嚣接点与无定形材料一起使用最佳,图1所示较大的能量控制嚣结可在一些不密闭的半结晶材料中应用.

＊剪切接头当焊接半结晶聚合物（或其它难以焊接的聚合物）和需要密封接头号时，一般推荐使用剪切接。需要高强度，高质量接碚的环形和矩形制件都用剪切接头。剪切接

图6 超声焊执着用典型的斜坡接合设计 （a）斜坡接合；改进的斜坡接合（附加公差） 1-溢料槽；2-夹具 斜坡接合具有30°-60°的角且应该在±1°内装配。为附加的熔区材料厚度增加的

＊溢流式铆焊溢流式铆焊用在要求表面为平的或隆起的及锁信制件的厚度被允许使 ●

摩擦焊原理简介

连续驱动摩擦焊基本原理 1．焊接过程 连续驱动摩擦焊接时，通常将待焊工件两端分别固定在旋转夹具和移动夹具，工件被夹紧后，位于滑台上的移动夹具随滑台一起向旋转端移动，移动至一定距离后，旋转端工件开始旋转，工件接触后开始摩擦加热。此后，则可进行不同的控制，如时间控制或摩擦缩短量（又称摩擦变形量）控制。当达到设定值时，旋转停止，顶锻开始，通常施加较大的顶锻力并维持一段时间，然后，旋转夹具松开，滑台后退，当滑台退到原位置时，移动夹具松开，取出工件，至此，焊接过程结束。 对于直径为16mm的45号钢，在2000r/min转速、8.6MPa摩擦压力、0.7s摩擦时间和161MPa的顶锻压力下，整个摩擦焊接过程如图10所示。从图中可知，摩擦焊接过程的一个周期可分成摩擦加热过程和顶锻焊接过程两部分。摩擦加热过程又可以分成四个阶段，即初始摩擦、不稳定摩擦、稳定摩擦和停车阶段。顶锻焊接过程也可以分为纯顶锻和顶锻维持两个阶段。 （1）初始摩擦阶段（t1）此阶段是从两个工件开始接触的a点起，到摩擦加

热功率显著增大的b点止。摩擦开始时，由于工件待焊接表面不平，以及存在氧化膜、铁锈、油脂、灰尘和吸附气体等，使得摩擦系数很大。随着摩擦压力的逐渐增大，摩擦加热功率也慢慢增加，最后摩擦焊接表面温度将升到200～300℃左右。 在初始摩擦阶段，由于两个待焊工件表面互相作用着较大的摩擦压力和具有很高 的相对运动速度，使凸凹不平的表面迅速产生塑性变形和机械挖掘现象。塑性变形破坏了界面的金属晶粒，形成一个晶粒细小的变形层，变形层附近的母材也沿摩擦方向产生塑性变形。金属互相压入部分的挖掘，使摩擦界面出现同心圆痕迹，这样又增大了塑性变形。因摩擦表面不平，接触不连续，以及温度升高等原因，使摩擦表面产生振动，此时空气可能进入摩擦表面，使高温下的金属氧化。但由于t1时间很知，摩擦表面的塑性变形和机械挖掘又可以破坏氧化膜，因此，对接头的影响不大。当焊件断面为实心圆时，其中心的相对旋转速度为零，外缘速度最大，此时焊接表面金属处于弹性接触状态，温度沿径向分布不均匀，摩擦压力在焊接表面上呈双曲线分布，中心压力最大，外缘最小。在压力和速度的综合影响下，摩擦表面的加热往往从距圆心半径2/3左右的地方首先开始。 （2）不稳定摩擦阶段（t2）不稳定摩擦阶段是摩擦加热过程的一个主要阶段，该阶段从摩擦加热功率显著增大的b点起，越过功率峰值c点，到功率稳定值的d点为止。由于摩擦压力较初始摩擦阶段增大，相对摩擦破坏了焊接金属表面，使纯净的金属直接接触。随着摩擦焊接表面的温度升高，金属的强度有所降低，而塑性和韧性却有很大的提高，增大了摩擦焊接表面的实际接触面积。这些因素都使材料的摩擦系数增大，摩擦加热功率迅速提高。当摩擦焊接表面的温度继续增高时，金属的塑性增高，而强度和韧性都显著下降，摩擦加热功率也迅速降低到稳定值d点。因此，摩擦焊接的加热功率和摩擦扭矩都在c点呈现出最大值。在45号钢的不稳定摩擦阶段，待焊表面的温度由200～300℃升高到1200～1300℃，而功率峰值出现在600～700℃左右。这时摩擦表面的机械挖掘现象减少，振动降低，表面逐渐平整，开始产生金属的粘结现象。高温塑性状态的局部金属表面互相焊合后，又被工件旋转的扭力矩剪断，并彼此过渡。随着摩擦过程的进行，接触良好的塑性金属封闭了整个摩擦面，并使之与空气隔开。 （3）稳定摩擦阶段（t3）稳定摩擦阶段是摩擦加热过程的主要阶段，其围从摩擦加热功率稳定值的d点起，到接头形成最佳温度分布的e点为止，这里的e 点也是焊机主轴开始停车的时间点（可称为e′点），也是顶锻压力开始上升的点（图10的?点）以及顶锻变形量的开始点。在稳定摩擦阶段中，工件摩擦表面的

超声波焊接线的设计及超声波焊接机的测试

超声波焊接线的设计及超声波焊接机的调试(图) 1.强度无法达到欲求标准。当然我们必须了解超音波熔接作业的强度绝不可能达到一体成型的强度，只能说接近于一体成型的强度，而其熔接强度的要求标准必须仰赖于多项的配合，这些配合是什么呢？※塑料材质：ABS与ABS相互相熔接的结果肯定比ABS与PC相互熔接的强度来的强，因为两种不同的材质其熔点也不会相同，当然熔接的强度也不可能相同，虽然我们探讨ABS与PC这两种材质可否相互熔接？我们的答案是绝对可以熔接，但是否熔接后的强度就是我们所要的？那就不一定了！而从另一方面思考假使ABS与耐隆、PP、PE相熔的情形又如何呢？如果超音波HORN瞬间发出150度的热能，虽然ABS材质己经熔化，但是耐隆、PVC、PP、PE只是软化而已。我们继续加温到270度以上，此时耐隆、PVC、PP、PE已经可达于超音波熔接温度，但ABS材质已解析为另外分子结构了！ 由以上论述即可归纳出三点结论：１.相同熔点的塑料材质熔接强度愈强。２.塑料材质熔点差距愈大，熔接强度愈小。３.塑料材质的密度愈高（硬质）会比密度愈低（韧性高）的熔接强度高。 ２.制品表面产生伤痕或裂痕。在超音波熔接作业中，产品表面产生伤痕、结合处断裂或有裂痕是常见的。 因为在超音波作业中会产生两种情形：1.高热能直接接触塑料产品表面 2.振动传导。所以超音波发振作用于塑料产品时，产品表面就容易发生烫伤，而1m/m以内肉厚较薄之塑料柱或孔，也极易产生破裂现象，这是超音波作业先决现象是无可避免的。而在另一方面，有因超音波输出能量的不足(分机台与HORN 上模)，在振动摩擦能量转换为热能时需要用长时间来熔接，以累积热能来弥补输出功率的不足。此种熔接方式，不是在瞬间达到的振动摩擦热能，而需靠熔接时间来累积热能，期使塑料产品之熔点到达成为熔接效果，如此将造成热能停留在产品表面过久，而所累积的温度与压力也将造成产品的烫伤、震断或破裂。是以此时必须考虑功率输出(段数)、熔接时间、动态压力等配合因素，来克服此种作业缺失。 解決方法：1.降低压力。2.减少延迟时间（提早发振)）。3.减少熔接时间。4.引用介质覆盖（如ＰＥ袋）。5.模治具表面处理（硬化或镀铬）。6.机台段数降低或减少上模扩大比。7.易震裂或断之产品，治具宜制成缓冲，如软性树脂或覆盖软木塞等（此项指不影响熔接强度）。8.易断裂产品于直角处加Ｒ角。 3.制品产生扭曲变形。发生这种变形我们规纳其原因有三：1.本体与欲熔接物或盖因角度或弧度无法相互吻合. 2.产品肉厚薄(2m/m以内)且长度超出60m/m以上. 3.产品因射出成型压力等条件导致变形扭曲.所以当我们的产品经超音波作业而发生变形时，从表面看来好像是超音波熔接的原因，然而这只是一种结果，塑料产品未熔接前的任何因素，熔接后就形成何种结果。如果没有针对主因去探讨，那将耗费很多时间在处理不对症下药的问题上，而且在超音波间接传导熔接作业中(非直熔)，6kg以下的压力

超声波焊接接头结构设计

SEE- IN ULTRASONIC SDN. BHD. ( Company No. : 750998 – H ) Lot 25-4-10, Plaza Prima, Batu 4 1/2, Jalan Klang Lama, 58200 Kuala Lumpur, Malaysia. Tel : 03-7982 6466 Fax: 03–7982 6468 Joint Designs for Ultrasonic Welding Perhaps the most critical facet of ultrasonic welding is joint design (the configuration of two mating surfaces). It should be considered when the parts to be welded are still in the design stage, and incorporated into the molded parts. There are a variety of joint designs, each with specific features and advantages. Their selection is determined by such factors as type of plastic, part geometry, weld requirements, machining and molding capabilities, and cosmetic appearance. Butt Joint with Energy Director The butt joint with energy director is the most common joint design used in ultrasonic welding, and the easiest to mold into a part. The main feature of this joint is a small 90" or 60" triangular shaped ridge molded into one of the mating surfaces. This energy director limits initial contact to a very small area, and focuses the ultrasonic energy at the apex of the triangle. During the welding cycle, the concentrated ultrasonic energy causes the ridge to melt and the plastic to flow throughout the joint area, bonding the parts together. For easy-to-weld resins (amorphous polymers such as ABS, SAN, acrylic and polystyrene) the size of the energy director is dependent on the area to be joined. Practical considerations suggest a minimum height between .008 and .025 inch (.2 and .6 mm). Crystalline polymers, such as nylon, thermoplastic polyesters, octal, polyethylene, polypropylene, and polyphenylene sulfide, as well as high melt temperature amorphous resins, such as polycarbonate and polysulfide are more difficult to weld. For these resins, energy directors with a minimum height between .015 and, 020 inch (.4 and .5 mm) with a 60" included angle are generally recommended. The 90" included angle energy director height should be at least 10% of the joint width, and the width of the energy director should be at least 20% of the joint width. Image 1 (to the right) shows a butt joint with a 90" included angle energy director. With thick-walled joints, two or more energy directors should be used, and the sum of their heights should equal 10% of the joint width. To achieve hermetic seals when welding poly-carbonate components, it is recommended that a 60" included angle energy director should be designed into the part. The energy director width should be 25% to 30% of the wall thickness. Image 2 (to the right) shows a butt joint with a 60" included angle energy director. Image 3 (to the right) shows how the ports should be dimensioned to allow for the flow of molten material from the energy director throughout the joint area. With assemblies whose components are mode of identical thermoplastics, the energy director can be designed into either half of the assembly. However, when designing energy directors into assemblies consisting of a part mode of copolymers or terpolymers, such as ABS, and another part made of a photopolymer such as acrylic, the energy director should always be incorporated into the photopolymer half of the assembly. Thermoplastic Assembly Solutions for Every Application:

电阻焊点焊方法和工艺

点焊方法和工艺 一、点焊方法： 点焊通常分为双面点焊和单面点焊两大类。双面点焊时，电极由工件的两侧向焊接处馈电。典型的双面点焊方式如图11-5所示。图中a是最常用的方式，这时工件的两侧均有电极压痕。图中b表示用大焊接面积的导电板做下电极，这样可以消除或减轻下面工件的压痕。常用于装饰性面板的点焊。图中c为同时焊接两个或多个点焊的双面点焊，使用一个变压器而将各电极并联，这时，所有电流通路的阻抗必须基本相等，而且每一焊接部位的表面状态、材料厚度、电极压力都需相同，才能保证通过各个焊点的电流基本一致。图中d为采用多个变压器的双面多点点焊，这样可以避免c的不足。 单面点焊时，电极由工件的同一侧向焊接处馈电，典型的单面点焊方式如图11-6所示，图中a为单面单点点焊，不形成焊点的电极采用大直径和大接触面以减小电流密度。图中b为无分流的单面双点点焊，此时焊接电流全部流经焊接区。图中C有分流的单面双点点焊，流经上面工件的电流不经过焊接区，形成风流。为了给焊接电流提供低电阻的通路，在工件下面垫有铜垫板。图中d为当两焊点的间距l很大时，例如在进行骨架构件和复板的焊接时，为了避免不适当的加热引起复板翘曲和减小两电极间电阻，采用了特殊的铜桥A，与电极同时压紧在工件上。 在大量生产中，单面多点点焊获得广泛应用。这时可采用由一个变压器供电，各对电极轮流压住工件的型式（图11-7a),也可采用各对电极均由单独的变压器供电，全部电极同时压住工件的型式（图11-7b).后一型式具有较多优点，应用也较广泛。其优点有：各变压器可以安置得离所联电极最近，因而。 其功率及尺寸能显著减小；各个焊点的工艺参数可以单独调节；全部焊点可以同时焊接、生产率高；全部电极同时压住工件，可减少变形；多台变压器同时通电，能保证三相负荷平衡。 二、点焊工艺参数选择 通常是根据工件的材料和厚度，参考该种材料的焊接条件表选取，首先确定电极的端面形状和尺寸。其次初步选定电极压力和焊接时间，然后调节焊接电流，以不同的电流焊接试样，经检查熔核直径符合要求后，再在适当的范围内调节电

超声波焊接线的设计与超声波焊接机的调试

超声波焊接线的设计与超声波焊接机的调试 2009-04-23 09:39 1.强度无法达到欲求标准。当然我们必须了解超音波熔接作业的强度绝不可能达到一体成型的强度，只能说接近于一体成型的强度，而其熔接强度的要求标准必须仰赖于多项的配合，这些配合是什么呢？※塑料材质：ABS与ABS相互相熔接的结果肯定比ABS与PC相互熔接的强度来的强，因为两种不同的材质其熔点也不会相同，当然熔接的强度也不可能相同，虽然我们探讨ABS与PC这两种材质可否相互熔接？我们的答案是绝对可以熔接，但是否熔接后的强度就是我们所要的？那就不一定了！而从另一方面思考假使ABS与耐隆、PP、PE相熔的情形又如何呢？如果超音波HORN瞬间发出150度的热能，虽然ABS材质己经熔化，但是耐隆、PVC、PP、PE只是软化而已。我们继续加温到270度以上，此时耐隆、PVC、PP、PE已经可达于超音波熔接温度，但ABS材质已解析为另外分子结构了！由以上论述即可归纳出三点结论：１.相同熔点的塑料材质熔接强度愈强。２.塑料材质熔点差距愈大，熔接强度愈小。３.塑料材质的密度愈高（硬质）会比密度愈低（韧性高）的熔接强度高。 ２.制品表面产生伤痕或裂痕。在超音波熔接作业中，产品表面产生伤痕、结合处断裂或有裂痕是常见的。因为在超音波作业中会产生两种情形：1.高热能直接接触塑料产品表面 2.振动传导。所以超音波发振作用于塑料产品时，产品表面就容易发生烫伤，而1m/m以内肉厚较薄之塑料柱或孔，也极易产生破裂现象，这是超音波作业先决现象是无可避免的。而在另一方面，有因超音波输出能量的不足(分机台与HORN上模)，在振动摩擦能量转换为热能时需要用长时间来熔接，以累积热能来弥补输出功率的不足。此种熔接方式，不是在瞬间达到的振动摩擦热能，而需靠熔接时间来累积热能，期使塑料产品之熔点到达成为熔接效果，如此将造成热能停留在产品表面过久，而所累积的温度与压力也将造成产品的烫伤、震断或破裂。是以此时必须考虑功率输出(段数)、熔接时间、动态压力等配合因素，来克服此种作业缺失。 解決方法：1.降低压力。2.减少延迟时间（提早发振)）。3.减少熔接时间。4.引用介质覆盖（如ＰＥ袋）。5.模治具表面处理（硬化或镀铬）。6.机台段数降低或减少上模扩大比。7.易震裂或断之产品，治具宜制成缓冲，如软性树脂或覆盖软木塞等（此项指不影响熔接强度）。8.易断裂产品于直角处加Ｒ角。 3.制品产生扭曲变形。发生这种变形我们规纳其原因有三：1.本体与欲熔接物或盖因角度或弧度无法相互吻合. 2.产品肉厚薄(2m/m以内)且长度超出60m/m以上. 3.产品因射出成型压力等条件导致变形扭曲.所以当我们的产品经超音波作业而发生变形时，从表面看来好像是超音波熔接的原因，然而这只是一种结果，塑料产品未熔接前的任何因素，熔接后就形成何种结果。如果没有针对主因去探讨，那将耗费很多时间在处理不对症下药的问题上，而且在超音波间接传导熔接作业中(非直熔)，6kg以下的压力是无法改变塑料的轫性与惯性。所以不要尝试用强大的压力，去改变熔接前的变形(熔接机最高压力为6kg)，包含用模治具的强迫挤压。或许我们也会陷入一个盲点，那就是从表面探讨变形原因，即未熔接前肉眼看不出，但是经完成超音波熔接后，就很明显的发现变形。其原因乃产品在熔接前，会因导熔线的存在，而较难发现产品本身各种角度、弧度与余料的累积误差，而在完成超音波熔接后，却显现成肉眼可看到的变形。解決方法：1.降低压力（压力最好在2kg 以下）。2.减少超音波熔接时间（降低强度标准）。3.增加硬化时间（至少0.8 秒以上）。 4.分析超音波上下模是否可局部调整（非必要时）。 5.分析产品变形主因，予以改善。 4.制品内部零件破坏※超音波熔接后发生产品破坏原因如下：1.超音波熔接机功率输出太
