公路工程隧道检测有哪些基础知识!
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

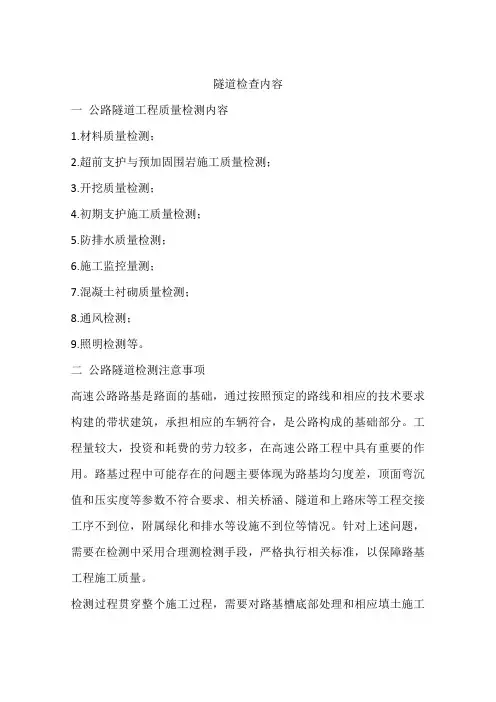

公路工程隧道检测有哪些基础知识！
第一节公路隧道建筑
一、公路隧道的分类
1、按隧道所处地理位置分：山岭隧道越岭隧道和傍山隧道；城市隧道立体交叉和快速通道；水下隧道江底隧道和海底隧道。
2、按隧道所处地层介质分：岩石隧道硬岩隧道和软岩隧道；土质隧道软土隧道和老黄土隧道。
3、按隧道施工方法分：明挖隧道挖筑法、沉管法、盖挖法；暗挖隧道矿山法、新奥法、盾构法、顶进法。
4、按隧道埋置深度分：浅埋隧道和深埋隧道。
5、按隧道开挖断面面积分：特断面隧道（>100m2）；大断面隧道（>50m2 <100m2）；中断面隧道（>20m2 <50m2）；小断面隧道（<20m2）。
6、按隧道内车流方向分：单向交通隧道；双向交通隧道。
7、按隧道内行车道数分：双车道、三车道、四车道隧道。
二、公路隧道的建筑组成
1、公路隧道建筑物包括：
主体建筑物为提供稳定的、满足交通需求的地下空间而修筑的建筑物。包括洞身结构和洞门结构。
附属建筑物为改善洞内交通条件和交通安全而设置的地下
通道与设备间。如车行人行横洞、通风斜竖井、水泵房和风机房等。
高考物理专题力学知识点之曲线运动易错题汇编及解析
高考物理专题力学知识点之曲线运动易错题汇编及解析 一、选择题 1．长为L的轻绳的一端固定在O点，另一端栓一个质量为m的小球，先令小球以O为圆心，L为半径的竖直平面内做圆周运动，小球能通过最高点，如图所示，g为重力加速度，则（） A．小球通过最高点时速度可能为零 B．小球通过最高点时所受轻绳的拉力可能为零 C．小球通过最低点时的速度大小可能等于2gl D．小球通过最低点时所受轻绳的拉力可能等于5mg 2．如图所示的皮带传动装置中，轮A和B固定在同一轴上，A、B、C分别是三个轮边缘的质点，且R A=R C=2R B，则三质点的向心加速度之比a A∶a B∶a C等于（） A．1∶2∶4B．2∶1∶2 C．4∶2∶1D．4∶1∶4 3．如图所示，人用轻绳通过定滑轮拉穿在光滑竖直杆上的物块A，人以速度v0向左匀速拉绳，某一时刻，绳与竖直杆的夹角为，与水平面的夹角为，此时物块A的速度v1为 A． B． C． D． 4．如图所示为一皮带传动装置，右轮的半径为，a是它边缘上的一点。左侧是一轮轴，大轮的半径为，小轮的半径为。b点在大的边缘轮上，c点位于小轮上。若在传动过程中，皮带不打滑。则（）
A．a点与c点的角速度大小相等B．b点与c点的角速度大小相等 C．b点与c点的线速度大小相等D．a点与c点的向心加速度大小相等 5．一条小河宽100m，水流速度为8m/s，一艘快艇在静水中的速度为6m/s，用该快艇将人员送往对岸．关于该快艇的说法中正确的是（） A．渡河的最短时间为10s B．渡河时间随河水流速加大而增长 C．以最短位移渡河，位移大小为100m D．以最短时间渡河，沿水流方向位移大小为400 m 3 6．如图所示，歼-15沿曲线MN向上爬升，速度逐渐增大，图中画出表示歼-15在P点受到合力的四种方向，其中可能的是 A．①B．②C．③D．④ 7．如图所示，一质量为m的汽车保持恒定的速率运动，若通过凸形路面最高处时对路面的压力为F1 ，通过凹形路面最低处时对路面的压力为F2，则（） A．F1= mg B．F1>mg C．F2= mg D．F2>mg 8．如图所示，从某高处水平抛出一小球，经过时间t到达地面时，速度与水平方向的夹角为θ，不计空气阻力，重力加速度为g．下列说法正确的是（） A．小球水平抛出时的初速度大小为tan gtθ B．小球在t时间内的位移方向与水平方向的夹角为 2 θ
公路隧道设计规范JTGD强制性条文
公路隧道设计规范 J T G D强制性条文集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
《公路隧道设计规范》J T G D70-2004 强制性条文 1.0.3隧道规划和设计应遵循能充分发挥隧道功能、安全且经济地建设隧道的基本原则。 隧道设计应有完整的勘测、调查资料、综合考虑地形、地质、水文、气象、地震和交通量及其构成。 1.0.5隧道主体结构必须按永久性建筑设计，具有规定的强度、稳定性和耐久性；建成的隧道应能适应长期营运的需要，方便维修作业。 1.0.6应加强隧道支护衬砌、防排水、路面等主体结构设计与通风、照明、供配电、消防、交通监控等营运设施设计之间的协调，形成合理的综合设计。必要时应对有关的技术问题开展专项设计和研究。 1.0.7隧道土建设计应体现动态设计与信息化施工的思想，制定地质观察和监控量测的总体方案；地质条件复杂的隧道，应制定地质预测方案，以及时评判设计的合理性，调整支护参数和施工方案。通过动态设计使支护结构适应于围岩实际情况，更加安全、经济。 3.1.1应根据隧道不同设计阶段的任务、目的和要求，针对公路等级、隧道的特点和规模，确定搜集、调查资料的内容和范围，并认真进行调查、测绘、勘察和试验。调查的资料应齐全、准确，满足设计要求。 3.1.3应根据隧道所通过地区的地形地质条件，并综合考虑调查队阶段、方法、范围等，编制相应的调查计划。在调查过程中，如发现实际地质情况与预计的情况不符，应及时修正调查计划。
7.1.2隧道应遵循“早进洞、晚出洞的原则，不得大挖大刷，确保边坡及仰坡的稳定。 8.1.2隧道衬砌设计应综合考虑地质条件、断面形状、支护结构、施工条件等，并应充分利用围岩的自承能力。衬砌应有足够的强度和稳定性，保证隧道长期安全使用。 10.1.1隧道防排水应遵循“防、排、截、堵结合，因地制宜，综合治理的原则，保证隧道结构物和营运设备的正常使用和行车安全。隧道防排水设计应对地表水、地下水妥善处理，洞内外应形成完整通畅的防排水系统。 15.1.1隧道路基应稳定、密实、匀质，为路面结构提供均匀的支承。 15.1.2隧道路面应具有足够的强度和平整、耐久、抗滑耐磨等性能。 16.1.1公路隧道通风设计应综合考虑交通条件、地形、地物、地质条件、通风要求、环境保护要求、火灾时的通风控制、维护与管理水平、分期实施的可能性、建设与运营费用等因素。
隧道工程施工基础知识详解
隧道工程施工基础知识讲解 源林 各位下午好，感局给我们这次机会，让我们一起系统的学习隧道施工基础知识。下面由我给各位介绍，有不对之处欢迎指正，以帮助我在今后工作中提高。见天我主要介绍以下几个方面：概念、新奥法力学基础、围岩的工程性质、隧道施工方法、隧道辅助施工工法、不良地质隧道施工、隧道施工临时工程、体会。当然，隧道系统性容较多（如未介绍的地质学、爆破学、监控量测等），需要各位在施工中不断积累、总结、提升 P1.隧道施工基础 P2.第一部分概念 P3.隧道基本概念 地下工程—修筑于地下的建筑结构物称为地下结构。为建设这些地下结构所进行的工程，通称为地下工程。 隧道—保持地下空间作为交通、水工通道的地下工程，称为隧道。隧道是埋置于地层的工程建筑物，是人类利用地下空间的一种形式。隧道可分为交通隧道，水工隧道，市政隧道，矿山隧道。 优点：1、可直线穿越障碍物；2、与障碍物间无冲突并节约土地，输送速度快，输送能力大。 缺点：1、与其它工程相比，隧道工程属于最难人工建筑物之一。影响因素多，隧道受地质、水文状态等多方面的影响；2、难以保证计算准确性，与其它结构不同，没有精确计算隧道力学的方法，计算结果的准确性受力学模型的限制；3、施工难度大，可发生如塌方、地下涌水、突泥、瓦斯等多种意外情况；4、造价高、波动大，在不同地质条件下，造价的波动大约为5倍，有时可达9～10倍。 导坑—隧道修建首先在地下开挖出一个洞穴并延伸成
为一个长形的孔道，称之为导坑。如平行导坑、超前导坑、泄水洞等。 衬砌—在坑道周围修建的支护结构。包括初期支护和二次衬砌。初期支护一般有喷射混凝土、喷射混凝土加锚杆、喷射混凝土锚杆与钢架联合支护等形式；二次衬砌一般是混凝土或钢筋混凝土结构。 洞门—在隧道两端外露部分为保护洞口和排放流水所修建的挡土墙式结构。端墙式、斜截式。 隧道附属建筑物—避车洞、防排水设备、通风系统等。 隧道施工—施工方法、施工技术和施工管理的总称。 P4.隧道发展历史 1、中国隧道发展史 隧道及地下工程的发展是我国20世纪最伟大的科技成就之一，它有力地促进了我国交通运输的发展。同时也带动了土木工程、水利工程等学科的发展，在我国国民经济建设中起到了重要的作用。在20世纪，尤其是最后20年，我国的隧道及地下工程科技水平由落后状态而一跃进入世界先进行列。目前我国的隧道总长度及修建技术水平均为世界领先。 1888年至1911年，铁路隧道237座，总延长数42.199km。 1911年至1949年，铁路隧道427座，总延长113.8km。 1950年至1979年，铁路隧道2118座，总延长966km。 1979年至2005年，修建铁路隧道2802座，总延长2156km。 2006年在建的隧道1785座，总延长2164km。 即将开工的的高速铁路隧道146座，总延长184km。 目前规划及在建铁路隧道长度约2300km，其中特长隧道约760km。 2、中国隧道建设四阶段 （1）起步阶段（时间跨度为50年代至60年代初 ) ,代表性工程有:
高考物理力学知识点之曲线运动易错题汇编附答案(2)
高考物理力学知识点之曲线运动易错题汇编附答案(2) 一、选择题 1．如图所示，一个内侧光滑、半径为R的四分之三圆弧竖直固定放置，A为最高点，一小球（可视为质点）与A点水平等高，当小球以某一初速度竖直向下抛出，刚好从B点内侧进入圆弧并恰好能过A点。重力加速度为g，空气阻力不计，则（） A．小球刚进入圆弧时，不受弹力作用 B．小球竖直向下抛出的初速度大小为gR C．小球在最低点所受弹力的大小等于重力的5倍 D．小球不会飞出圆弧外 2．光滑水平面上，小球m的拉力F作用下做匀速圆周运动，若小球运动到P点时，拉力F发生变化，下列关于小球运动情况的说法正确的是（） A．若拉力突然消失，小球将沿轨迹Pb做离心运动 B．若拉力突然变小，小球将沿轨迹Pa做离心运动 C．若拉力突然变大，小球将可能沿半径朝圆心运动 D．若拉力突然变大，小球将可能沿轨迹Pc做近心运动 3．如图所示，两根长度不同的细绳，一端固定于O点，另一端各系一个相同的小铁球，两小球恰好在同一水平面内做匀速圆周运动，则（） A．A球受绳的拉力较大 B．它们做圆周运动的角速度不相等 C．它们所需的向心力跟轨道半径成反比 D．它们做圆周运动的线速度大小相等
4．如图所示，小孩用玩具手枪在同一位置沿水平方向先后射出两粒弹珠，击中竖直墙上M、N两点（空气阻力不计），初速度大小分别为v M、v N，、运动时间分别为t M、t N，则 A．v M=v N B．v M>v N C．t M>t N D．t M=t N 5．如图，abc是竖直面内的光滑固定轨道，ab水平，长度为2R：bc是半径为R的四分之一的圆弧，与ab相切于b点．一质量为m的小球．始终受到与重力大小相等的水平外力的作用，自a点处从静止开始向右运动，重力加速度大小为g．小球从a点开始运动到其他轨迹最高点，机械能的增量为 A．2mgR B．4mgR C．5mgR D．6mgR 6．小明玩飞镖游戏时，从同一位置先后以速度v A和v B将飞镖水平掷出，依次落在靶盘上的A、B两点，如图所示，飞镖在空中运动的时间分别t A和t B．不计空气阻力，则 （） A．v A＜v B，t A＜t B B．v A＜v B，t A＞t B C．v A＞v B，t A＞t B D．v A＞v B，t A＜t B 7．关于曲线运动，以下说法中正确的是（） A．做匀速圆周运动的物体，所受合力是恒定的 B．物体在恒力作用下不可能做曲线运动 C．平抛运动是一种匀变速运动 D．物体只有受到方向时刻变化的力的作用才可能做曲线运动 8．一条小河宽100m，水流速度为8m/s，一艘快艇在静水中的速度为6m/s，用该快艇将人员送往对岸．关于该快艇的说法中正确的是（）
公路(道路)施工识图非常全面
1.基本图 2.详图 识读工程图的注意事项 1、熟悉图样基本规格，了解工程构筑物的基本构造； 2、记住常用图例； 3、由粗到细、由大到小； 4、结合各类图纸； 5、结合实际。 市政工程常用图例
道路工程图 道路路线是指沿道路长度方向的行车道中心线。 道路的路线设计最后结果是以平面图、纵断面图、横断面图来表达的。 道路平面图是在地形图上画出的道路水平投影，它表达了道路的平面位置。 道路纵断面图是用垂直剖面沿着道路中心线将路线剖开而画出的断面图，它表达道路的竖（高）向位置。 道路横断面图是在设计道路的适当位置上按垂直路线方向截断而画出的断面图，它表达了道路的横断面设计情况。 道路工程平面图的作用： 表达路线的方向、平面线形（直线和左、右弯道）、路线的横向布置、路线定位以及沿线两侧一定范围内的地形、地物状况。 （一）道路平面线形设计 平面线形三要素：直线、圆曲线和缓和曲线。 道路平面线形设计，是根据汽车行驶的力学性质和行驶轨迹要求，合理地确定各线形要素的几何参数，保持线形的连续性和均衡性，避免采用长直线，并注意使线形与地形、地
物、环境和景观等协调。对于车速较高的道路，线形设计还应考虑汽车行驶美学及驾驶员视觉和心理上的要求。 1、直线 直线的优点 两点之间距离最短。 具有短捷、直达的印象。 行驶受力简单，方向明确，驾驶操作简易。 测设简单方便（用简单的就可以精确量距、放样等）。 在直线上设构造物更具经济性。 直线的缺点 直线单一无变化，与地形及线形自身难以协调。 过长的直线在交通量不大且景观缺乏变化时，易使驾驶人员感到单调、疲倦。 在直线纵坡路段，易错误估计车间距离、行车速度及上坡坡度。 易对长直线估计得过短或产生急躁情绪，超速行驶。 直线的运用 采用直线线形时必须注意线形与地形的关系，在运用直线线形并决定其长度时，必须慎重考虑，一般不宜采用长直线。
公路隧道设计规范
公路隧道设计规范（JTG D70-2004） 1 总则 (1) 2 主要术语与符号 (2) 3 隧道调查及围岩分级 (5) 4 总体设计 (11) 5 建筑材料 (17) 6 荷载 (22) 7 洞口及洞门 (25) 8 衬砌结构设计 (27) 9 结构计算 (33) 10 防水与排水 (40) 11 小净距及连拱隧道 (42) 12 辅助通道 (44) 13 辅助工程措施 (48) 14 特殊地质地段 (51) 15 隧道内路基与路面 (54) 16 机电及其它设施…………………………………………………………………６８ 附录A围岩分级有关规定 (60) 附录B隧道标准内轮廓 (63) 附录C型钢特性参数表 (65) 附录D释放荷载的计算方法 (69) 附录E浅埋隧道荷载的计算方法 (71) 附录F偏压隧道衬砌荷载的计算方法 (74) 附录G明洞设计荷载的计算方法 (75) 附录H洞门土压力荷载的计算方法 (77) 附录I荷载结构法 (78) 附录J地层结构法 (80) 附录K钢筋混凝土受弯和受压构件配筋量计算方法 (88) 附录L本规范用词说明 (94) 在编制过程中，编制组对全国已建和在建的公路隧道进行了较广泛的调查研究，搜集并分析了大量设计文件、工程报告、营运管理报告，就有关专题进行了研究，并听取了全国有关设计院和专家的意见。考虑到我国公路隧道技术起步较晚，其经验和基础性工作不足，因此在我国经验的基础上又采用或借鉴了国外公路隧道的成功经验和先进技术。 本次修订中，充分考虑了与其它相关标准、规范的协调性，并保持一致。同时，在全面修订的原则下，尽量按原《规范》的风格编排撰写。本次修订的重点为调查、围岩分类、总体设计、锚喷支护与衬砌、洞口段工程、结构计算、特殊构造设计、特殊地质地段设计等，并增加了三车道隧道、连拱隧道和小净距隧道等内容。 关于强制性条款 《公路隧道设计规范》（JTG D70-2004）中第1.0.3、1.0.5、1.0.6、1.0.7、3.1.1、3.1.3、7.1.2、8.1.2、10.1.1、15.1.1、15.1.2、16.1.1条为强制性条款，必须 按照国家有关工程建设标准强制性条文的有关规定严 格执行。《工程建设标准强制性条文》（公路工程部
隧道工程施工基础知识详解
隧道工程施工基础知识讲解 赵源林 各位同仁下午好，感谢局给我们这次机会，让我们一起系统的学习隧道施工基础知识。下面由我给各位介绍，有不对之处欢迎指正，以帮助我在今后工作中提高。见天我主要介绍以下几个方面：概念、新奥法力学基础、围岩的工程性质、隧道施工方法、隧道辅助施工工法、不良地质隧道施工、隧道施工临时工程、体会。当然，隧道系统性内容较多（如未介绍的地质学、爆破学、监控量测等），需要各位在施工中不断积累、总结、提升 P1.隧道施工基础 P2.第一部分概念 P3.隧道基本概念 地下工程—修筑于地下的建筑结构物称为地下结构。为建设这些地下结构所进行的工程，通称为地下工程。 隧道—保持地下空间作为交通、水工通道的地下工程，称为隧道。隧道是埋置于地层内的工程建筑物，是人类利用地下空间的一种形式。隧道可分为交通隧道，水工隧道，市政隧道，矿山隧道。 优点：1、可直线穿越障碍物；2、与障碍物间无冲突并节约土地，输送速度快，输送能力大。 缺点：1、与其它工程相比，隧道工程属于最难人工建筑物之一。影响因素多，隧道受地质、水文状态等多方面的影响；2、难以保证计算准确性，与其它结构不同，没有精确计算隧道力学的方法，计算结果的准确性受力学模型的限制；3、施工难度大，可发生如塌方、地下涌水、突泥、瓦斯等多种意外情况；4、造价高、波动大，在不同地质条件下，造价的波动大约为5倍，有时可达9～10倍。 导坑—隧道修建首先在地下开挖出一个洞穴并延伸成
为一个长形的孔道，称之为导坑。如平行导坑、超前导坑、泄水洞等。 衬砌—在坑道周围修建的支护结构。包括初期支护和二次衬砌。初期支护一般有喷射混凝土、喷射混凝土加锚杆、喷射混凝土锚杆与钢架联合支护等形式；二次衬砌一般是混凝土或钢筋混凝土结构。 洞门—在隧道两端外露部分为保护洞口和排放流水所修建的挡土墙式结构。端墙式、斜截式。 隧道附属建筑物—避车洞、防排水设备、通风系统等。 隧道施工—施工方法、施工技术和施工管理的总称。 P4.隧道发展历史 1、中国隧道发展史 隧道及地下工程的发展是我国20世纪最伟大的科技成就之一，它有力地促进了我国交通运输的发展。同时也带动了土木工程、水利工程等学科的发展，在我国国民经济建设中起到了重要的作用。在20世纪，尤其是最后20年，我国的隧道及地下工程科技水平由落后状态而一跃进入世界先进行列。目前我国的隧道总长度及修建技术水平均为世界领先。 1888年至1911年，铁路隧道237座，总延长数42.199km。 1911年至1949年，铁路隧道427座，总延长113.8km。 1950年至1979年，铁路隧道2118座，总延长966km。 1979年至2005年，修建铁路隧道2802座，总延长2156km。 2006年在建的隧道1785座，总延长2164km。 即将开工的的高速铁路隧道146座，总延长184km。 目前规划及在建铁路隧道长度约2300km，其中特长隧道约760km。 2、中国隧道建设四阶段 （1）起步阶段（时间跨度为50年代至60年代初) ,代表性工程有:
曲线运动知识点详细归纳
第四章曲线运动 第一模块：曲线运动、运动的合成和分解 『夯实基础知识』 ■考点一、曲线运动 1、定义：运动轨迹为曲线的运动。 2、物体做曲线运动的方向： 做曲线运动的物体，速度方向始终在轨迹的切线方向上，即某一点的瞬时速度的方向，就是通过该点的曲线的切线方向。 3、曲线运动的性质 由于运动的速度方向总沿轨迹的切线方向，又由于曲线运动的轨迹是曲线，所以曲线运动的速度方向时刻变化。即使其速度大小保持恒定，由于其方向不断变化，所以说：曲线运动一定是变速运动。 由于曲线运动速度一定是变化的，至少其方向总是不断变化的，所以，做曲线运动的物体的加速度必不为零，所受到的合外力必不为零。 4、物体做曲线运动的条件 （1）物体做一般曲线运动的条件 物体所受合外力（加速度）的方向与物体的速度方向不在一条直线上。 （2）物体做平抛运动的条件 物体只受重力，初速度方向为水平方向。 可推广为物体做类平抛运动的条件：物体受到的恒力方向与物体的初速度方向垂直。 （3）物体做圆周运动的条件 物体受到的合外力大小不变，方向始终垂直于物体的速度方向，且合外力方向始终在同一个平面内（即在物体圆周运动的轨道平面内） 总之，做曲线运动的物体所受的合外力一定指向曲线的凹侧。 5、分类 ⑴匀变速曲线运动：物体在恒力作用下所做的曲线运动，如平抛运动。 ⑵非匀变速曲线运动：物体在变力(大小变、方向变或两者均变)作用下所做的曲线运动，如圆周运动。 ■考点二、运动的合成与分解 1、运动的合成：从已知的分运动来求合运动，叫做运动的合成，包括位移、速度和加速度的合成，由于它们都是矢量，所以遵循平行四边形定则。运动合成重点是判断合运动和分运动，一般地，物体的实际运动就是合运动。 2、运动的分解：求一个已知运动的分运动，叫运动的分解，解题时应按实际“效果”分解，或正交分解。 3、合运动与分运动的关系： ⑴运动的等效性（合运动和分运动是等效替代关系，不能并存）； ⑵等时性：合运动所需时间和对应的每个分运动时间相等 ⑶独立性：一个物体可以同时参与几个不同的分运动，物体在任何一个方向的运动，都按其本身的规律进行，不会因为其它方向的运动是否存在而受到影响。
隧道结构计算
一．基本资料 惠家庙公路隧道，结构断面尺寸如下图，内轮廓半径为 6.12m ，二衬 厚度为 0.45m 。围岩为 V 级，重度为19.2kN/m3，围岩弹性抗力系数为 1.6×105kN/m3，二衬材料为 C25 混凝土，弹性模量为 28.5GPa ，重度 为 23kN/m 3。考虑到初支和二衬分别承担部分荷载，二衬作为安全储备，对其围岩压力进行折减，对本隧道按照 60%进行折减。求二衬内力，作出内力图，偏心距分布图。 1）V1级围岩，二衬为素混凝土，做出安全系数分布图，对二衬安全性进行验算。 2）V2级围岩，二衬为钢筋混凝土，混凝土保护层厚度 0.035m ，按结构设计原理对其进行配筋设计。 二．荷载确定 1.围岩竖向均布压力:q=0.6×0.45?1 2-S γω 式中: S —围岩级别，此处S=5； γ--围岩重度，此处γ=19.2KN/3m ； ω--跨度影响系数，ω=1+i （m l -5），毛洞跨度m l =13.14+2?0.06=13.26m ，其中0.06m 为一侧平均超挖量，m l =5—15m 时，i=0.1,此处ω=1+0.1?(13.26-5)=1.826。 所以，有：q=0.6×0.451 -52 ??19.2?1.826=151.456（kPa ）
此处超挖回填层重忽略不计。 2.围岩水平均布压力：e=0.4q=0.4?151.456=60.582（kPa ） 三．衬砌几何要素 5. 3.1 衬砌几何尺寸 内轮廓线半径126.12m , 8.62m r r == 内径12,r r 所画圆曲线的终点截面与竖直轴的夹角1290,98.996942φφ=?=?； 拱顶截面厚度00.45m,d = 墙底截面厚度n 0.45m d = 此处墙底截面为自内轮廓半径2r 的圆心向内轮廓墙底做连线并延长至与外轮廓相交，其交点到内轮廓墙底间的连线。 外轮廓线半径： 110 6.57m R r d =+= 2209.07m R r d =+= 拱轴线半径： '1200.5 6.345m r r d =+= '2200.58.845m r r d =+= 拱轴线各段圆弧中心角： 1290,8.996942θθ=?=? 5.3.2 半拱轴线长度S 及分段轴长S ? 分段轴线长度： '1 1190π 3.14 6.3459.9667027m 180180S r θ? = = ??=?? '2228.996942π 3.148.845 1.3888973m 180180S r θ?==??=?? 半拱线长度： 1211.3556000m S S S =+= 将半拱轴线等分为8段，每段轴长为： 11.3556 1.4194500m 88 S S ?= ==
公路工程造价(整理)
第一章公路工程造价基础知识 一、名词解释 1、公路基本建设是指有关公路固定资产的建设、购置、安置活动，以及与其相关的活动，如征地拆迁、勘察设计、施工监理等工作。 2、预留费是指难以预料的工程费或物价、汇率、税金、贷款等波动的费用。 二、填空题 1、公路建设产品的特点包括：产品的固定性，产品的多样性，产品的庞大性，产品部分结构的易损性。 2、公路建设的特点包括：劳动对象分散性，生产流动性，受自然因素影响大，需要个别设计、个别组织施工，生产周期长，生产协作性高，生产类型多，多以单件生产为主，需要不断的进行养护和维修，组织的系统性。 3、基本建设项目的投资与资金来源：财政预算投入，自筹资金投资，利用银行贷款投资，外资，利用法有价证券项目。 4、工程造价咨询单位按资质标准不同分为甲、乙、丙三级。 5、公路工程建设项目的投资益损分析的作用包括：公路晋级效益，减少拥挤效应，缩短里程时间效益，节约时间效益，减少事故效益、公路工程建设的基本程序。 6、编制项目建议书需要《估算指标》的综合指标，编制项目可行性研究需要《估算指标》的分项指标。 7、建筑安装工程费包括直接费、间接费、计划利润和税金。 三、问答题 1、公路工程建设的基本程序 （1）根据长远计划进行项目可行性研究，编制项目建议书。 （2）根据批准的“项目可行性研究”，编制项目的可行性研究报告。 （3）根据批准的“项目可行性研究”，进行现场勘测、筹措资金、编制初步设计文件。（4）根据批准的初步设计文件把建设项目列入年度基本建设计划。 （5）进行施工前的准备工作和施工图设计，组织招投标。 （6）编制上级开工报告，组织施工和监理 （7）编制竣工图表和工程决算，办理竣工验收 （8）对建设项目进行后评估 2、工程建设其他费包括的内容？ （1）土地补偿费与安置费 （2）建设单位管理费。工作人员的工资、工资附加费、劳保费、差旅费等 （3）勘察设计费和研究试验费 （4）施工机构迁移费。包括职工及随同家属的差旅费、调迁期间的工资，施工机具转移费（5）供电贴费。改善用户或增加用户用电而必须新建、改建和扩建的电网建和有关支出。（6）固定资产投资方向调节税及建设期贷款利息 （7）投资方向调节税根据国家产业政策和项目经济规模实行差别税率 3、工程造价咨询单位的管理等级划分及服务范围？ 工程造价咨询单位按资质标准不同分为甲、乙、丙三级。 （1）甲级单位可跨地区、跨部门承担各类建设项目的工程造价咨询工作。 （2）乙级单位可在本地区、本部门范围内承担各类中型一下建设项目的工程造价咨询业务。（3）丙级单位的业务范围由省、自治区、直辖市建设主管部门和国务院有关部门制定。 第二章公路工程定额 一、名词解释
高速公路隧道运行管理规范实用版
YF-ED-J6826 可按资料类型定义编号 高速公路隧道运行管理规 范实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
高速公路隧道运行管理规范实用 版 提示：该管理制度文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。 1．公路隧道管理系统的特点 1．1 环境特征 公路隧道是公路的特殊构造物，在空间上 的限制而使隧道内的环境状况具有以下特 点： 1)行驶车辆排放出的气态及游离固态微粒 混合成的有害废气和车辆携带的尘土及卷起的 尘埃，因隧道内空间的限制，往往不能很快扩 散、消失； 2)因山体丰富的淅沥水和洞内外温差的作
用，而使隧道内常常处于很潮湿的环境中； 3)因隧道的二次衬砌和隧道内的路面均为刚性体，当重车通过隧道时，洞内震动较大； 4)由于隧道内交通繁忙，加上环境恶劣和空间场地的限制，而使设备的日常维护、故障检修工作困难、劳动强度大而效果较差 1．2 公路隧道运营管理设施的特点 长大公路隧道中的运营管理设施具有如下几个特点： 1)设施的种类繁多：主要包括·隧道照明系统、隧道通风系统、隧道消防灭火系统、火灾自动检测及手动报警系统、紧急电话系统、隧道无线调度对讲系统、隧道有／无线广播系统、隧道闭路电视监视系统、交通参数检测及
曲线运动知识点与考点总结
曲线运动 考点梳理： 一.曲线运动 1.运动性质————变速运动，具有加速度 2.速度方向————沿曲线一点的切线方向 3.质点做曲线运动的条件 （1）从动力学看，物体所受合力方向跟物体的速度不再同一直线上，合力指向轨迹的凹侧。 （2）从运动学看，物体加速度方向跟物体的速度方向不共线 例题：如图5-1-5在恒力F 作用下沿曲线从A 运动到B ，这时突然使它受的力反向，而大小不变，即由F 变为－F ，在此力作用下，关于物体以后的运动情况的下列说法中正确的是（ ） A ．物体不可能沿曲线Ba 运动 B ．物体不可能沿直线Bb 运动 C ．物体不可能沿曲线Bc 运动 D ．物体不可能沿原曲线由B 返回A 2、图5-1-6簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a 、b 是轨迹上的两点。若带电粒子在运动中只受 电场力作用，根据此图可作出正确判断的是（ ） A ． 带电粒子所带电荷的符号； B ． 带电粒子在a 、b 两点的受力方向； C ． 带电粒子在a 、b 两点的速度何处较大； D ． 带电粒子在a 、b 两点的电势能何处较大。 二.运动的合成与分解 1.合运动和分运动:当物体同时参与几个运动时,其实际运动就叫做这几个运动的合运动,这几个运动叫做实际运动的分运动. 2.运动的合成与分解 (1)已知分运动(速度v 、加速度a 、位移s)求合运动(速度v 、加速度a 、位移s),叫做运动的合成. (2)已知合运动(速度v 、加速度a 、位移s)求分运动(速度v 、加速度a 、位移s),叫做运动的分解. (3)运动的合成与分解遵循平行四边形定则. 3.合运动与分运动的关系 (1)等时性:合运动和分运动进行的时间相等. (2)独立性:一个物体同时参与几个分运动,各分运动独立进行,各自产生效果. (3)等效性:整体的合运动是各分运动决定的总效果,它替代所有的分运动. 三.平抛运动 1.定义:水平抛出的物体只在重力作用下的运动. 2.性质:是加速度为重力加速度g 的匀变速曲线运动,轨迹是抛 3.平抛运动的研究方法 (1)平抛运动的两个分运动:水平方向是匀速直线运动,竖直方 向是自由落体运动. (2)平抛运动的速度 图5-1-5 s
隧道设计说明
说明 1 设计依据以及总体原则 1.1 设计依据和技术标准 1.1.1 设计依据: 1）勘察设计合同及相关批复文件 《高整公路公路工程勘察设计合同文件》（第三合同）； A省交通厅桂交基建函[2010]564号文《关于高整公路公路初步设计的批复》的要求； A省环境保护文件《关于高整公路公路工程环境影响报告书的批复》桂环管字(2009)268号。 1.1.2 执行的交通部颁布的有关技术标准、规范、规程等： ⑴《公路工程技术指标》（JTG B01—2003）； ⑵《公路路线设计规范》（JTG D20—2006）； ⑶《公路隧道设计规范》（JTG D70—2004）； ⑷《公路隧道交通工程设计规范》 (JTG/T D71－2004)； ⑸《公路隧道通风照明设计规范》（JTJ 026.1—1999）； ⑹《锚杆喷射混凝土支护技术规范》（GB 50086—2001）； ⑺《地下工程防水技术规范》（GB 50108—2008）； ⑻《公路隧道施工技术规范》（JTG F60—2009）； ⑼《公路隧道施工技术细则》（JTG/T F60—2009）； ⑽《工程岩体分级标准》（GB 50218—94）； ⑾《公路勘测规范》（JTG C10—2007）； ⑿《公路工程地质勘察规范》（JTJ 064—98）； ⒀《爆破安全规程》(GB 6722-2003)； ⒁《公路工程抗震设计规范》（JTJ 004—89）； ⒂《公路钢筋混凝土及预应力混凝土桥涵设计规范》 (JTG D62－2004)； ⒃《公路桥涵地基与基础设计规范》（JTJ D63—2007）； ⒄《公路沥青路面设计规范》TJG D50-2006； ⒅《中国地震动参数区划图》(GB 18306—2001)； ⒆《公路项目安全性评价指南》 (JTG/T B05-2004）； ⒇《公路建设项目环境影响评价规范》 (JTG B03-2006)。1.1.3 技术标准 ⑴隧道设计行车速度100公里/小时；路基宽度26m； ⑵隧道设计为高速公路双洞单向交通行车两车道分离式隧道； ⑶隧道长度超过100米，设置照明；若L·N≥2×106设置机械通风，否则自然通风； ⑷隧道设计交通量：2033年交通量32562辆/日（小车）； ⑸隧道建筑限界净宽：10.75m 净高 5m ⑹ CO设计浓度正常行驶时δco=250ppm 交通堵塞时δco=300ppm(20min) ⑺烟雾设计浓度正常行驶时K=0.0065m-1 事故时 K=0.009m-1 ⑻火灾时，隧道内换气风速为 2.5m/s 1.2 总体原则 遵守现行的有关规范、规程，借鉴、参考国内外类似工程的成功经验，根据隧道所处的总体线形、地形、地质条件，结合施工、运营、管理等情况，遵循“安全、经济、合理、环保”的原则进行设计。 2 初步设计（或技术设计）批复意见以及相关咨询意见的执行情况： 本合同段施工图技术标准按初设批复意见执行，结合新民交投集团有限公司、中交第二公路勘察设计研究院有限公司及新民公路学会对本项目初步设计的审查意见，根据地形、地质条件优化隧道平纵面线形，合理确定轴线、洞口位置和类型，对洞口段支护参数进行了进一步优化调整： 2.1隧道地质勘探工作 根据初步设计批复意见以及相关咨询意见，加强了隧道地质勘探工作，增设了部分钻孔，加大了勘探力度，重点加强对断裂破碎带等不良地质的勘察，通过相关工程试验，取得了可靠的围岩物理力学特性，并对围岩的稳定性作了综合分析评价。 2.2隧道线形优化 根据初步设计批复及相关咨询意见，对本合同段隧道平纵面线形进行了优化。 2.3隧道洞口 根据初步设计批复意见以及相关咨询意见，对隧道的洞口方案进行了合理的方案比较，隧道洞口采用削竹式及端墙式洞门。
高速公路隧道运行管理规范(2020年)
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 高速公路隧道运行管理规范 (2020年) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
高速公路隧道运行管理规范(2020年) 1．公路隧道管理系统的特点 1．1环境特征 公路隧道是公路的特殊构造物，在空间上的限制而使隧道内的环境状况具有以下特点： 1)行驶车辆排放出的气态及游离固态微粒混合成的有害废气和车辆携带的尘土及卷起的尘埃，因隧道内空间的限制，往往不能很快扩散、消失； 2)因山体丰富的淅沥水和洞内外温差的作用，而使隧道内常常处于很潮湿的环境中； 3)因隧道的二次衬砌和隧道内的路面均为刚性体，当重车通过隧道时，洞内震动较大； 4)由于隧道内交通繁忙，加上环境恶劣和空间场地的限制，而
使设备的日常维护、故障检修工作困难、劳动强度大而效果较差1．2公路隧道运营管理设施的特点 长大公路隧道中的运营管理设施具有如下几个特点： 1)设施的种类繁多：主要包括·隧道照明系统、隧道通风系统、隧道消防灭火系统、火灾自动检测及手动报警系统、紧急电话系统、隧道无线调度对讲系统、隧道有／无线广播系统、隧道闭路电视监视系统、交通参数检测及交通控制和信号提供系统、隧道环境参数检测及通风、照明控制系统、供配电系统。 2)许多子系统内设备数量大，如照明灯具、自动火灾探测器、摄像机、报警按钮。 3)设备价格高，投资大，运营维护工作量大：如能见度仪、照度仪、通风、照明系统。 4)很多专用设备国内无成熟定型产品，需依赖进口。 综上所述，从公路隧道本身具有的特殊性及隧道运营管理系统的特点，可以看出隧道运营管理设施的设计、设置、系统配备与路段上的交通监控系统相比，因涉及更多的因素而更为复杂、要求更
第五章曲线运动知识点总结教学内容
曲线运动知识点总结 一、曲线运动 1、所有物体的运动从轨迹的不同可以分为两大类：直线运动和曲线运动。 2、曲线运动的产生条件：合外力方向与速度方向不共线（≠0°，≠180°） 性质：变速运动 3、曲线运动的速度方向：某点的瞬时速度方向就是轨迹上该点的切线方向。 4、曲线运动一定收到合外力，“拐弯必受力，”合外力方向：指向轨迹的凹侧。 若合外力方向与速度方向夹角为θ，特点：当0°＜θ＜90°，速度增大； 当0°＜θ＜180°，速度增大； 当θ=90°，速度大小不变。 5、曲线运动加速度：与合外力同向，切向加速度改变速度大小；径向加速度改变速度方向。 6、关于运动的合成与分解 （1）合运动与分运动 定义：如果物体同时参与了几个运动，那么物体实际发生的运动就叫做那几个运动的合运动。那几个运动叫做这个实际运动的分运动． 特征：① 等时性；② 独立性；③ 等效性；④ 同一性。 （2）运动的合成与分解的几种情况： ①两个任意角度的匀速直线运动的合运动为匀速直线运动。 ②一个匀速直线运动和一个匀变速直线运动的合运动为匀变速运动，当二者共线时轨迹为直线，不共线时轨迹为曲线。 ③两个匀变速直线运动合成时，当合速度与合加速度共线时，合运动为匀变速直线运动；当合速度与合加速度不共线时，合运动为曲线运动。 二、小船过河问题 1、渡河时间最少：无论船速与水速谁大谁小，均是船头与河岸垂直，渡河时间min d t v =船 ，合速度方向沿v 合的方向。 2、位移最小： ①若v v >船水，船头偏向上游，使得合速度垂直于河岸，船头偏上上游的角度为cos v v θ= 水船 ，最小位移为 min l d =。 ②若v v <船水，则无论船的航向如何，总是被水冲向下游，则当船速与合速度垂直时渡河位移最小，船头偏向上游的角度为cos v v θ= 船水 ，过河最小位移为min cos v d l d v θ= =水船 。 三、抛体运动 1、平抛运动定义：将物体以一定的初速度沿水平方向抛出，且物体只在重力作用下（不计空气阻力）所做的运动，叫做平抛运动。平抛运动的性质是匀变速曲线运动，加速度为g 。 类平抛：物体受恒力作用，且初速度与恒力垂直，物体做类平抛运动。 2、平抛运动可分解为水平方向的匀速直线运动和竖直方向的初速度为零的匀加速直线运动（自由落体）。 水平方向（x ） 竖直方向（y ） ①速度 0x v v = y v gt = 合速度：t v = ②位移 0x v t = 2 12 y gt = 合位移： x = 0tan 2y gt x v α== ※3、重要结论： y x 0 gt tan θv v v ==
输电线路基础(识图)
电力线路基础知识 电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。 输电线路有架空线路和电缆线路之分。按电能性质分类有交流输电线路和直流输电线路。按电压等级有输电线路和配电线路之分。输电线电压等级一般在35kV及以上。目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。配电线路担负分配电能任务的线路，称为配电线路。我国配电线路的电压等级有380/220V、6kV、l0kV。 架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。 输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。 输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。输电专业管理有几个主要特点：一是，工作危险性高。输电线路检修一般需要进行高空作业，对工作人员的身体素质、年龄和高空作业能力要求很高，从安全角度考虑，一般40岁以上人员很难再胜任输电线路高空检修作业工作；输电带电作业需要在不停电的情况下，实行带电高空作业，对技术和人员素质要求更高，因此该工作危险性较高。一般说来，输电检修人员可以从事输电运行工作，但输电运行人员不一定能从事输电检修工作。二是，输电事故具有突发性。输电事故处理和抢修工作属于突发性事故抢修工作，不可能列入正常的输电检修工作计划，在输电事故抢修人员和业务管理上与输电检修差异较大。三是，施工环境大都比较恶劣。受输电成本和发电厂、水电站位置的影响，大多数输电线路架设在地广人稀的高山、密林、荒漠地区，施工环境恶劣，条件艰苦，很多施工设备和材料无法通过车辆运送，导致线路的建设和维护难度增大。 在事故抢修管理方面，对于一般事故抢修，可通过加强对抢修事故的统计分析，了解事故发生的规律，深入分析后确定需要配备的日常抢修工作人员数量；对于日常工作人员不能完成的抢修事故可通过外围力量的支持协作来完成，如破坏性较大的台风、地震、雪灾等严重自然灾害发生时，对输电网络影响较大，造成的电网事故比较集中，因此可以集中一个地市、全省甚至是全国电力系统的力量，开展事故抢修工作。 第一节电力线路的结构 架空输电线路的主要部件有: 导线和避雷线（架空地线）、杆塔、绝缘子、金具、杆塔基础、
《公路隧道设计规范》JTG D70 强制性条文
《公路隧道设计规范》JTG D70-2004 强制性条文 1.0.3 隧道规划和设计应遵循能充分发挥隧道功能、安全且经济地建设隧道的基本原则。 隧道设计应有完整的勘测、调查资料、综合考虑地形、地质、水文、气象、地震和交通量及其构成。 1.0.5 隧道主体结构必须按永久性建筑设计，具有规定的强度、稳定性和耐久性；建成的隧道应能适应长期营运的需要，方便维修作业。 1.0.6 应加强隧道支护衬砌、防排水、路面等主体结构设计与通风、照明、供配电、消防、交通监控等营运设施设计之间的协调，形成合理的综合设计。必要时应对有关的技术问题开展专项设计和研究。 1.0.7 隧道土建设计应体现动态设计与信息化施工的思想，制定地质观察和监控量测的总体方案；地质条件复杂的隧道，应制定地质预测方案，以及时评判设计的合理性，调整支护参数和施工方案。通过动态设计使支护结构适应于围岩实际情况，更加安全、经济。 3.1.1 应根据隧道不同设计阶段的任务、目的和要求，针对公路等级、隧道的特点和规模，确定搜 页脚内容1
集、调查资料的内容和范围，并认真进行调查、测绘、勘察和试验。调查的资料应齐全、准确，满足设计要求。 3.1.3 应根据隧道所通过地区的地形地质条件，并综合考虑调查队阶段、方法、范围等，编制相应的调查计划。在调查过程中，如发现实际地质情况与预计的情况不符，应及时修正调查计划。 7.1.2 隧道应遵循“早进洞、晚出洞的原则，不得大挖大刷，确保边坡及仰坡的稳定。 8.1.2 隧道衬砌设计应综合考虑地质条件、断面形状、支护结构、施工条件等，并应充分利用围岩的自承能力。衬砌应有足够的强度和稳定性，保证隧道长期安全使用。 10.1.1 隧道防排水应遵循“防、排、截、堵结合，因地制宜，综合治理的原则，保证隧道结构物和营运设备的正常使用和行车安全。隧道防排水设计应对地表水、地下水妥善处理，洞内外应形成完整通畅的防排水系统。 15.1.1 隧道路基应稳定、密实、匀质，为路面结构提供均匀的支承。 15.1.2 隧道路面应具有足够的强度和平整、耐久、抗滑耐磨等性能。 页脚内容2
