墙体裂缝控制方案和施工措施
防止墙体裂缝施工措施
砌体工程裂缝的成因是多种多样的，有沉降、温度、收缩、荷载、施工等因素引起的裂缝。其中常见的是温度和收缩裂缝，其表现形式主要有：
1、墙体竖向裂缝。这种裂缝常出现在窗台上、窗洞的两个下角处，有的出现在墙的顶
部上宽下窄。多数窗台缝出现在底层，二层较少。填充墙墙中和柱交接处也可能出现此类裂缝
2、墙上的斜裂缝。在窗口转角、窗间墙、窗台墙、外墙及内墙上都可能产生此类裂缝。
常出现在纵向墙上两端部、女儿墙端部转角处及顶层内墙上。
3、墙上水平缝。常出现在女儿墙根部、顶层窗口处及填充墙顶部。此类裂缝一般沿灰
缝错开，而斜裂缝既可沿灰缝，也可横穿砌块和砖块
造成砌体墙体出现温度和收缩裂缝的原因很多主要有：
1、房屋保温措施不到位。
2、房屋长度超长，累计变形大
3、墙体抗拉、剪强度和变形能力较差，特别是顶层
4、水泥类砌块龄期较短，后期收缩大。
5、砌筑砂浆水灰比较大，施工进度快，造成灰缝收缩较大
6、在墙上任意开凿管槽，且随意修补
7、填充墙构造措施不到位。
防治方案：
材料方面
1、采用中砂严禁其含泥量过大而使水泥砂浆强度降低，严格控制水泥砂浆配合比，保证水泥砂浆强度和耐久性。
2、为了有效控制砌体收缩裂缝对砌筑时的砌块龄期必须严格控制，龄期宜大于45天，不应小于28天，因龄期越长，其体积越趋于稳定。
施工方面
1、填充墙砌至接近梁、板底时，应留一定缝隙，待填充墙砌筑完毕并应至少间隔15天
后，再将其补砌挤紧。补砌时，对双侧竖缝用高强度等级的水泥砂浆嵌填密实。
2、框架间填充墙拉结筋应满足砌块模数要求，不应折弯压入砖缝。
3、填充墙采用加气砼砌块等材料时。框架柱与墙的交接处宜用15mm*15mm的
木条预先留，在加贴网片前浇水湿润，再用1：3水泥砂浆嵌实。
4、通长现浇钢筋砼板应一次浇筑完成。
5、砌体结构砌筑完成后宜60天后再抹灰，并不应少于30d
6、每天砌筑高度宜控制在1.8m以下，并应采取严格的防风、防雨措施。每层墙高的中部增设高度为120mm与墙体同宽的混凝土腰梁。
7、严禁在墙体上交叉埋设和开凿水平槽；竖向槽必须在砂浆强度达到设计要求后，用机械开凿，且在粉刷前，加贴钢丝网片等抗裂材料。
8、宽度大于300mm的预留洞口应设钢筋砼过梁。并且伸入每边墙体的长度不应小于250mm。
防止钢筋混凝土现浇楼板裂缝施工措施混凝土的用水量是影响现浇混凝土楼板裂缝最主要，也是最关键的因素。混凝土的
用水量灰从三葛方面影响现浇楼板裂缝的产生。第一，混凝土用水量的增加不仅灰增加混凝土结构内部毛细孔的数量，而且会增加混凝土浇筑成形后毛细孔内含水量，从而将增大混凝土的塑性收缩和干燥收缩。第二，在保证混凝土强度不变的情况下，混凝土用水量的增加会相应增加水泥用量，而水泥用量的增加同样会增加混凝土结构内部毛细孔的数量，也会增大混凝土的塑性收缩和干燥收缩。第三，混凝土用水量增加，是混凝土中泌水增加，而泌水增加，促使混凝土中有更多的毛细孔相贯通，使毛细孔中水份蒸发的更快。从而增加混凝土的塑性收缩和干燥收缩。所以在浇筑砼时，坍落度严格按照设计要求控制。
防治方案：
材料方面
1、水泥宜优先采用早期强度较高的硅酸盐水泥、普通硅酸盐水泥。
2、混凝土应采用减水率高、分散性能好、对混凝土收缩影响较小的外加剂，其减水率不应低于12％。
3现浇板的混凝土应采用中、粗砂。
施工方面
（1）砼结构的裂缝控制，施工前模板和支撑经过计算，除满足强度要求外，还须由足够的刚度和稳定性，边支撑立杆与墙间距不应大于300mm,中间不宜大于800mm，砼强度满足规范要求才能拆模。
（2）严格控制现浇板的厚度和现浇板中钢筋保护层的厚度。阳台、雨篷等悬挑现浇板的负弯矩钢筋下面，应设置间距不大于500mm的钢筋保护层支架，在浇筑砼时，保证钢筋补移位。
（4）现浇板中的线管必须布置在钢筋网片之上（双层双向配筋时，布置在下层钢筋之上），交叉布线处应采用线盒，线盒的直径应小于1/3楼板厚度，沿预埋管线方向应增设Φ6@300、宽度不小于450mm的钢筋网带。水管严禁水平埋设在现浇板中。
（5）楼板混凝土浇筑前，必须搭设可靠的施工平台、走道，施工中应派专人护理钢筋，确保钢筋位置符合要求。
（6）现浇板浇筑时，在砼初凝前进行二次振捣，在砼终凝前进行两次压抹。
（7）施工缝的位置和处理、后浇带的位置和砼浇筑应严格按设计要求和施工技术方案执行。后浇带应在其两侧砼龄期大于60d后再施工，浇筑时，应采用补偿收缩砼，其砼强度应提高一个等级。
（8）砼保护层的偏差，严禁使用碎石及短钢筋头作梁、板、基础等钢筋保护层厚度的垫块。梁、板、柱、墙、基础的钢筋保护层宜优先选用塑料垫卡支垫钢筋。
（9）混凝土养护时间均不少于14天。每天根据天气情况，淋水次数应能使砼处于湿润状态，日平均温度低于5℃，不应淋水。现浇板养护期间，当混凝土强度小于1.2Mpa 时，不应进行后续施工。当混凝土强度小于10Mpa时，不应在现浇板上吊运、堆放重物。吊运、堆放重物时，应采取措施，减轻对现浇板的冲击影响。
防止楼地面渗漏施工措施
楼地面不规则裂缝产生的主要原因是材料选用不当或施工养护不到位。基层表面存在浮灰等杂物时，与面层之间出现了隔离层，这是楼地面空鼓的主要原因。采用界面剂增强基层与面层的粘结力是克服楼地面空鼓的有效措施，界面剂涂刷与浇筑面层要随刷随浇筑。
防治方案：
材料方面
1、宜采用早强型的硅酸盐水泥和普通硅酸盐水泥。
2、选用中、粗砂，含泥量≤3％。
3、面层为细石砼时，细石粒径不大于15mm,且不大于面层厚度的2/3；石子含泥量≤
1％。
施工方面
（1）浇筑面层砼或铺设水泥砂浆前，基层应清理干净并湿润，消除积水；基层处于面干内湿时，应均匀涂刷水泥素浆，随刷随铺设水泥砂浆。
（2）严格控制水灰比，用于面层的水泥砂浆稠度应≤35mm，用于铺设地面的用塌落度≤30mm。
（3）水泥砂浆面层要涂抹均匀，随抹随用短杠刮平；砼面层浇筑时采用平板振捣器或锟子滚压，保证面层强度和密实
（4）掌握和控制压光时间，压光次数不小于2遍，分遍压实
（5）地面面层施工24h后，进行养护，加强对成品的保护，连续养护时间不少于7d，当环境温度低于5°C时，采取防冻措施。
（6）厨、卫间楼地面渗漏水控制和施工措施，上下水管等预留洞口坐标位置应正确，洞口形状为上大下小。PVC管穿过楼面时，采用预埋接口配件的方法。现浇板预留洞口填塞前，应将洞口清洗干净，毛化处理、涂刷加胶水泥作粘结层。洞叩填塞分二次浇筑，先用掺入抗裂防渗剂的微膨胀细石砼浇筑至楼板厚度的2/3处，待砼凝固后进行4h蓄水试验；无渗漏后，用掺入抗裂防渗剂的水泥砂浆填塞，管道安装后，应在管周进行24h 蓄水试验，不漏不渗为合格。防水层施工前，应先将楼板四周清理干净，阴角处粉成小圆弧。防水层的泛水高度不得小于300mm.地面找平层朝地漏方向得排水坡度为1％－1.5％，地漏叩要比相邻地面低5mm。有防水要求得地面施工完毕后，进行24h蓄水试验，蓄水高度为20－30mm。卫生间墙面用防水砂浆分2次刮糙。
（7）墙根处时地面渗漏水的关键部位，将防水层上翻30cm是保证墙角处不渗漏水的有效措施。卫生间内要保证地漏处位置最低。
防止外墙渗漏施工措施
外墙脚手架孔及预留洞眼处渗水是最常见的质量通病之一。因此，填塞时应认真细致，其填塞步骤为：清除浮灰与污物，浇水湿润，洞口内底面和两侧面先刮一层防水砂浆，接着塞入面干内湿的砖头，再将砖头周边缝隙塞紧嵌实，最后，在洞口外侧先加刷一块厚度不宜大于6mm，每边比洞口大30mm的1：3防水砂浆增强层。混凝土和轻质砌块基层采用的化学毛化主要有批界面剂砂浆或喷1：2聚合物水泥砂浆的做法。采用措施进行化学毛化后应及时浇水养护，养护时间不宜少于7天。对于爬升脚手架洞眼和剪力墙对拉螺栓孔采用施打发泡剂的处理方法，施打前现将孔眼中的杂物清理干净，发泡剂连续施打一次成型，填充饱满。
混凝土面凹凸明显部位应事先剔平或用1：3聚合物水泥砂浆补平
不同材料基体交接处，必须铺设抗裂钢丝网或玻纤网，与各基体间的搭接宽度不应小于150mm。
施工方面
（1）外墙空鼓、开裂、渗漏得控制，刮糙不少于2遍。每遍厚度宜为7－8mm，；面层宜为7－10mm。
（2）外墙抹灰用砂含泥量应低于2％，细度模数不小于2.5。严禁使用石粉和混合粉。（3）砼或烧结砖基体上的刮糙层为1：3水泥防水砂浆。轻质砌体上宜为1：1：6防水混合砂浆。
（4）每一遍抹灰前，必须对前一遍的抹灰质量（空鼓、裂缝）检查处理后采进行；两层间的间隔时间不应少于2－7d，达到冬季施工条件时，不应进行外墙抹灰施工；割抹灰层接缝位置要错开，并设置在砼梁、柱中部。
（5）抹灰层总厚度≥35mm且≤50mm(含基层修补厚度)时，必须采用挂大孔钢丝网片的措施，且固定钢丝网片的固定件锚入砼的基体的深度不应小于25mm，其他基体的深度不小于50mm，
（6）外窗台、腰线、外挑板等部位粉出不小于2％的排水坡度，且靠墙体根部处应粉成圆角；滴水线宽度应为15－25mm，厚度不小于12mm，且粉成鹰嘴式。
外墙抹灰质量的优劣，直接影响着外墙的防水效果，因此，每一遍抹灰前，都必须对前一遍的抹灰质量进行全面检查和修补。
外墙保温体严禁采用湿做法饰面板。外墙干挂饰面板在挂板前，要求设置一道防水层。
防止门窗渗漏施工措施
施工方面
1、安装完毕后，按有关规定规程委托有资质的检测机构进行现场检验。
2、门窗框安装固定前，对预留洞口尺寸进行复核，用防水砂浆刮糙处理后，再实施
外框固定。外框与墙体的缝隙宽度应根据饰面材料确定。
3、门窗安装应采用镀锌钢片连接固定，镀锌钢片厚度不小于1.5mm，固定点从距
离转角180mm处开始设置，中间间距不大于500mm。严禁用长脚螺栓穿透型材
固定门窗框。
4、门窗洞口干净干燥后，施打发泡剂，发泡剂连续施打，一次成型，充填饱满。溢
出门窗框外的发泡剂在结膜前塞入缝隙内，防止发泡剂外膜破损。
5、门窗框外侧留5mm宽色纹打胶槽口；
6、打胶面应清理干净干燥后方可施打，选用中性硅酮密封胶，严禁将密封胶施打在
涂料面层上。
7、塑料门窗五金安装时，设置金属衬板，其厚度不应小于3mm。紧固件安装时，
先钻孔，后拧入自攻螺栓，禁止直接锤击打入。
8、为防止推拉门窗扇脱落，设置限位块其限位块间距应小于扇块的1/2。
现场施打的发泡剂与空气接触后，表面会产生一层氧化胶膜，具有一定的防水效果，
当发泡剂与洞口边的防水砂浆抹灰层和门窗框紧密粘结后，会形成一道防水屏障。因此，发泡剂施打前，必须将门窗框与洞口间缝隙内的污染、浮灰等清理干净，并保持干燥，保证发泡剂与之有效粘结。发泡剂应连续施打，一次成型，填充饱满；临时固定用的木
楔撤掉后，及时补打发泡剂；溢出门窗框外的发泡剂，应在结膜硬化前塞入缝隙内，防
止发泡剂外膜破损，降低防水效果。
防止屋面渗漏施工措施
找平层开裂会引发防水卷材层的来列和脱壳。通过控制找平层混凝土的施工质量、增设纲纪网片、合理设置分格缝隙和加强养护等措施来消除起砂、开裂等现象
施工方面
A、卷材防水层，
1、基层处理剂涂刷均匀，对屋面节点、周边、转角等用毛刷现行涂刷，基层处理
剂接缝胶粘剂、密封材料等应与铺贴的卷材材料相容。
2、防水施工前，先将卷材表面清刷干净；热铺卷材时，玛渧脂涂刷均匀、压实、
挤密，确保卷材防水层与基层的粘结能力。
3、不应在雨天、大雾、雪天、大风天气和环境平均温度低于5度时施工，应防止
基层受潮。
4、应根据建筑物的使用环境和气候条件选用合适的防水卷材和铺贴方法，上道工
序施工完，应检查合格，方可进行下道工序。
5、卷材大面积铺贴前，先做好节点密封处理，附加层和屋面排水较集中部位（如
屋面与水落口连接处、檐口、天沟、檐沟、屋面转角处、板端缝等）细部构造处理、分格缝的空铺条处理等，由屋面最低标高处向上施工；铺贴天沟、檐沟
卷材时，顺天沟、檐沟方向铺贴，从水落口处向分水线方向铺贴，尽量减少搭
接。
6、上下层卷材铺贴方向要正确，不能相互垂直铺贴。
7、相邻两副卷材的接头相互错开300mm以上。
8、叠层铺贴时，上下层卷材间的搭接缝应错开；叠层铺设的各层卷材，在天沟与
屋面的连接处应采取叉接法搭接，搭接缝要错开；接缝留在屋面或天沟侧面，不留在沟底，搭接无滑移、无饶边。
9、高聚物改性沥青防水卷材和合成高分子防水卷材的搭接缝，用材料性能相容的
密封材料封严。
10、面各道防水层或隔气层施工时，伸出屋面各管道、井道及高出屋面的结构处，
用柔性防水材料做泛水，高度不小于250mm。管道泛水不小于300mm.最后一
道泛水用卷材，用管箍或压条将卷材上口压紧，再用密封材料封口。
B、刚性防水屋面。
1、刚性防水层与山墙、女儿墙以及突出屋面结构的交接处留缝隙、做柔性密封处
理。
2、细石砼防水层不直接摊铺再砂浆基层上，与基层间设置隔离层，隔离层用纸胎
油毡、聚乙烯薄膜、纸筋灰、1：3石灰砂浆。
3、在出屋面的管道处与防水层相交的阴角处，留设缝隙，用密封材料嵌填，并加
设柔性防水附加层；收头固定密封，其泛水做成圆弧形，并适当加厚。
4、在梯间墙与防水层之间应设置分隔缝，缝宽15－20mm，并嵌填密封材料，上
部铺贴防水卷材，离缝边每边宽度不小于100mm。
5、细石砼防水屋面施工除符合相关规范要求外还应满足：①钢筋网片采用焊接型
网片。②砼浇捣时，先铺2/3厚度砼，并摊平，再放置钢筋网片，后铺1/3
的砼，振捣并碾压密实，收水后分两次收光。③格缝应上下贯通，缝内不得有
水泥砂浆等杂物。待分格缝和周边缝隙干净干燥后用与密封材料相匹配的基层处理剂涂刷，待其表面干燥后立即嵌填防水油膏。密封材料底层填背衬泡沫棒，分格缝上口粘贴不小于200mm宽的卷材保护层④砼养护不小于14d。
C、屋面西部构造，天沟、檐沟
①天沟、檐沟增设附加层，采用沥青防水卷材时，增铺一层卷材；采用高聚物改性沥青防水卷材或合成高分子防水卷材时，采用防水涂膜增强层。
②天沟、檐沟与屋面交接处的附加层空铺，空铺宽度不小于200mm；天沟、檐沟卷材
收头处密封固定。
③斜屋面的檐沟应增设附加层，附加层在屋面檐口处要空铺200mm，防水层的收头用水泥钉钉在混凝土斜板上，并有密封材料封口，檐沟下部做鹰嘴和宽度、深度100mm 的滴水槽。
女儿墙泛水、压顶防水处理应符合下列要求：
①女儿墙为砖墙时卷材收头可直接铺压再女儿墙的砼压顶下，如女儿墙较高时，可在砖墙上留凹槽，卷材收头压入凹槽内并用压条钉压固定后，嵌填密封材料封闭，凹槽距屋面找平层的最低高度不小于250mm。
②女儿墙为砼时卷材的收头采用镀锌钢片压条或不锈钢压条钉压固定，钉距≤900mm，并用密封材料封闭严密；泛水采用隔热防晒措施，在泛水卷材面砌砖后抹水泥砂浆或细石砼保护，或涂刷浅色涂料，或粘贴铝箔保护层。
D、水落口处防水处理符合要求：
①水落口杯埋设标高应正确，考虑水落口设防时增加的附加层和柔性密封层的厚度
及排水坡度加大的尺寸。
②水落口周围500mm范围内坡度不小于5％，并先用防水涂料或密封材料涂封，其厚
度为2－5mm，水落口杯与基层接触处留宽20mm、深20mm的凹槽，以便嵌填密封材料。
E、变形缝的防水构造处理符合要求，
①变形缝的泛水高度不小于520mm。
②防水层铺贴到变形缝两侧砌体的上部。
③变形缝内填聚苯乙烯泡沫塑料，上部填放衬垫材料，并用卷材封盖。
④变形缝顶部加扣砼或金属盖板，砼盖板的接缝用密封材料嵌填。
F、伸出屋面管道周围的找平层应做成圆锥台，管道与找平层间应留凹槽，并嵌填密封材料；防水层收头处，应用金属箍箍紧，并用密封材料封严，具体构造应符合下列要求：
①管道根部500mm范围内，砂浆找平层应抹出高30mm坡向周围的圆锥台，以防根部防水
②管道与基层交接处预留200mm×200mm的凹槽，槽内用密封材料嵌填严密。
③管道根部周围做附加防水增强层，宽度和高度不应小于300mm。
④防水层贴在管道上的高度不应小于300mm，附加层卷材应剪出切口，上下层切缝粘贴时错开，严密压盖。
⑤附加层及卷材防水层收头处用金属箍箍紧在管道上，并用密封材料封严。
室内标高几何尺寸控制施工措施
房屋标高（净高）、轴线、板厚、门洞尺寸等几何尺寸偏差对房屋感观和使用功能有一定的影响，已引起人们越来越多的关注
施工方面
1、砌体标高、轴线等几何尺寸的控制，砌体施工时应设置皮数杆。皮数杆上应标明皮数及竖向构造的变化部位，砌筑完每一层楼后，应及时弹出标高和轴线控制线。施工人员应认真记录好测量记录，并及时报监理验收。
2、装饰施工前，应认真复核房间的轴线、标高、门窗洞口等几何尺寸，发现超标时应及时进行处理。（激光测距仪控制）
3室内尺寸允许偏差应付和下列规定：
①净高度为：±18mm.
②室内方正与垂直偏差小于0.3％，且小于15mm。
③楼板水平度：5mm/2m。
混凝土构件的轴线、标高等几何尺寸控制
①砼构件的轴线、标高控制，施工过程中的测量放线由专人负责进行，各种测量仪器定期校验
②主体砼施工阶段及时弹出标高和轴线的控制线（如墙面1m线、地面方正控制线）准确测量，认真记录，并确保现场控制线标识清楚。
③模板支撑完成以后。要测量、校正模板的标高和平整度。
④严格控制现浇板的厚度。再砼浇筑前做好现浇板厚度的控制标识。每2m范围内设置一处。
⑤楼地面水平结构构件施工完毕后，在柱、墙上抄出水平控制线，已控制住宅工程的建筑标高
⑥模板的背楞统一使用硬质木材或金属型材，统一加工尺寸。浇筑混凝土墙板、柱时，在现浇楼面埋设Φ48的钢管，增设斜撑，以增强模板的刚度和平整度。
⑦根据砼的侧压力，墙、柱自楼面向上采取下密上疏的原则布置对拉螺栓。
⑧模板支撑完成后，要全面检查模板的几何尺寸，合格后方可进入下一道工序。
室内方正偏差的测量方法见下图：在任一边量取不小于1m的距离AB，分别以A、B 为圆心，AB长为半径画圆，其交点C与AB的中点D相连，测量D到平行于DC强面的距离DE和DC的延长线到平行于AB墙面交点F到平行于DC墙面的距离FG，两距离相差小于0.3％，并小于15mm，即（FG-DE）/DE小于±0.3％，且FG-DE小于15mm
室内空间尺寸测量的控制点、线。在室内每个房间地面距纵横墙体50cm处和中心点用十字交叉线标出净高测量点,用激光测距仪测出每个房间5个点的净高尺寸，具体见附图。
地下室结构裂缝、渗水措施
1、混凝土裂缝、渗水
施工方面
（1）、筑混凝土前，应考虑混凝土内外温差的影响，采取适当得措施。
（2）、防水混凝土结构内设置的各种钢筋或绑扎的低碳钢丝不应接触模板。固定模板而穿过混凝土结构的螺栓应加焊止水环。拆模后，将留下的凹槽封堵密实，并在迎水面涂刷防水涂料。
（3）、用预拌混凝土，其质量指标应在合同条款中明确，施工时应加强现场监控力度，安排专人检测混凝土的塌落度，其和易性应满足要求。
（4）、混凝土采用分层浇筑，泵送混凝土每层厚度宜为500～700mm，插入式振动器分层振实，板面应用平板振动器振捣，排除泌水，进行二次收浆压实。
（5）、防水混凝土水平构件表面宜覆盖塑料薄膜或双层草袋浇水养护，竖向构件宜采用喷液养护液进行养护，养护时间不应少于14d。
2、变形缝渗、漏水
施工方面
1、地下工程在施工过程中，应保持地下水位低于防水混凝土500以下，并应排除地
下水。
2、金属止水带宜折边，连接接头应满焊、焊缝严密。
3、用木丝板和麻丝或聚氯乙烯泡沫塑料板作填缝材料时，随砌随填，木丝板和麻丝
应经沥青浸湿。
4、埋入式橡胶止水带施工时，严禁在止水带的中心圆环处穿孔，应埋设在变形缝横
截面的中部，木丝板应对准圆环中心。止水带接长时，其接头应锉成斜坡，毛面搭接，并应相应的胶粘剂粘结牢固。金属止水带接头应采用相应的焊条满焊。5、采用膨胀止水条嵌缝，止水条应具有缓胀性能，使用时，应防止先期受水浸泡膨
胀。
3、后浇带缝渗、漏水
施工方面：
1、墙体不应留垂直施工缝。墙体水平施工缝不应留在剪力与弯矩最大处或底板与侧
墙交接处，应留在高出底板不小于300mm的墙体上。
2、后浇带施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，并凿到密实混凝土，
再铺设去石水泥砂浆。浇筑混凝土时，先浇水湿润，再及时浇灌混凝土，并振捣密实。
3、后浇带混凝土应进行养护。
沉降变形控制
施工方面：
1、施工前，应编制详细的施工组织设计方案，并按规定程序审批。
2、施工机械必须签订合格，计量设备应经计量标定且能保证正常工作，主要工种施工人员应持证上岗。
3、施工中采用的钢材、水泥、砂石、外加剂、预制构件等材料应有出场合格证，进场要进行外观等检查，需要进场检验的应按规定抽样检测，不符合要求的不得使用。
4、采用桩基和地基处理的，若缺乏地区经验时，必须在开工前进行施工工艺试验。设计等级为甲、乙的建筑物，单桩竖向承载力特征值R a或地基处理后承载力特征值
f spk应按规范根据静载荷试验确定。试验数量不少于总桩数的1％，且不少于3根（处）。
5、桩基工程施工，应确保有效桩长和进入持力层深度。当以桩长控制时，应有计量
措施保证；当以持力层控制时，预制桩沉管灌注桩等应严格控制压力值（电流值、锤击数）来确定进入持力层和进入持力层深度，钻孔灌注桩应对持力层土性质进行鉴别验收，载清孔、孔底沉渣（虚土）厚度满足设计要求后，及时封底和浇筑混凝土。6、桩基施工后，应有一定的休止期，挤土时砂土、黏性土、饱和软土分别不少于14d、21d、28d，保证桩身强度和桩周土的超孔隙水压力的消散和被扰动土体强度的恢复。
7、桩基工程验收前，按规范和相关文件规定进行桩身质量、承载力检验。检验结果不符合要求的，载扩大检测和分析原因后，由设计单位核算认可或出具处理方案进行加固处理。
宜兴市第二建筑安装工程公司
2007年3月25日
乐颐大厦工程
住
宅控
工制
程及
质预
量防
通措
病施
宜兴市第二建筑安装工程公司
2007、3、25
目录
一、防止墙体裂缝施工措施
二、防止钢筋混凝土现浇楼板裂缝施工措施
三、防止楼地面渗漏施工措施
四、防止外墙渗漏施工措施
五、防止门窗渗漏施工措施
六、防止屋面渗漏施工措施
七、室内标高几何尺寸控制施工措施
八、地下室结构裂缝、渗水控制施工措施
九、沉降变形控制施工措施
墙体裂缝成因分析及防治措施知识讲解
墙体裂缝成因分析及 防治措施
1 绪论 建筑施工的过程中经常会存在一些质量问题，建筑裂缝种类繁多、形态各异，墙体裂缝是混凝土结构中比较常见的一种，这些裂缝的存在不仅会降低建筑物的抗渗能力，影响建筑物的使用功能的实现，甚至造成混凝土结构破坏和建筑物倒塌，墙体裂缝问题应该得到解决。建筑工程的质量直接关系到人民生命财产安全、人身健康和公众利益等诸多方面，在关于商品房的质量投诉案件中，由于墙体裂缝、渗漏等涉及的纠纷或官司越来越多，墙体裂缝不仅影响建筑物的美观和使用功能要求(如引起建筑物透风、渗漏)：还可能破坏墙体的整体性，影响结构安全；甚至会降低结构的耐久性。因此已成为住户评判建筑物安全的一个非常直观、敏感和首要的质量标准。墙体裂缝作为一种质量通病，对业主在观感和使用上造成不良影响，一直困扰着业主和开发商。因此分析墙体裂缝产生的原因，并制定相应的防治措施，已成为国家行政主管部门、房屋开发商及业主共同关注的课题。根据近几年对市民投诉的统计资料来看，与建筑物裂缝有关的占90％以上。因此，无论是从经济角度、观感角度及正常使用角度来说，建筑物的裂缝问题均是一个需要迫切解决的问题。
2 墙体裂缝的概述 2.1墙体裂缝的危害 墙体裂缝，特别是砖混结构住宅楼的现浇板裂缝、墙体裂缝、多层现浇框架填充墙裂缝，属于当前建筑物多发性、普遍性的质量顽症。许多混凝土结构、砌体结构等建筑物在建设和使用的过程中出现了不同程度、不同形式的裂缝。对于钢筋混凝土结构,裂缝使大气中的二氧化碳很快渗透到混凝土中去，加快了裂缝处混凝土的碳化速度，从而缩短了结构从制作到钢筋开始锈蚀(即碳化历程)所经历的时间。而化学介质、气体、氧分子及水分子等也同时侵入裂缝。破坏钢筋钝化膜，在钢筋表面发生电化学反应，引起钢筋锈蚀，影响结构的使用寿命。如：钢筋混凝土梁、柱构件出现胀锈裂缝时(纵向裂缝)表明混凝土保护层内钢筋己严重锈蚀，结构的安全度随之迅速降低，结构的使用寿命大大缩短。砌体结构的墙体裂缝则会引起建筑物的渗漏，降低建筑物的刚度、耐久性和抗震性能，若墙体裂缝进一步扩展，还可能会威胁到人的生命和财产安全。 2.2裂缝控制的要求 裂缝有宏观、微观之分，更有有害、无害之别，建筑物裂缝宽度小于O．05mm的属于微观裂缝，反之属于宏观裂缝。所谓裂缝的有害、无害之别，主要取决于建筑物的用途、性质、所处环境条件、裂缝所处部位、裂缝大小等。一般认为，凡引起下列后果的裂缝为有害裂缝，如：损害建筑物的功能；引起其它因素的破坏；降低结构刚度或影响建筑物的整体性；损害结构表面功能等。
防止墙体开裂的措施
防止墙体开裂的措施 Final revision by standardization team on December 10, 2020.
防止墙体开裂的措施 ?（1）为了防止或减轻房屋在正常使用条件下由温度和砌体干缩引起的墙体竖向裂缝，应在墙体中设置伸缩缝。伸缩缝应设置在因温度和收缩变形可能引起应力集 中、砌体产生裂缝可能性最大的地方。 ?（2）为了防止和减轻房屋顶层墙体的开裂，可根据情况采取下列措施： ?①屋面设置保温、隔热层； ?②屋面保温（隔热）层或屋面刚性面层及砂浆找平层应设置分格缝，分格缝间距不宜大于6mm，并与女儿墙隔开，其缝宽不小于30mm； ?③用装配式有檩体系钢筋混凝土屋盖和瓦材屋盖； ?④在钢筋混凝土屋面板与墙体圈梁的接触面处设置水平滑动层，滑动层可采用两层油毡夹滑石粉或橡胶片等；对于长纵墙，可只在其两端的2～3隔开间设置，对于横墙可只在其两端l/4范围内设置（l为横墙长度）； ?⑤顶层屋面板下设置现浇钢筋混凝土圈梁，并与外墙拉通，房屋两端圈梁下的墙体宜适当设置水平钢筋； ?⑥顶层挑梁末端下墙体灰缝内设置3道焊接钢筋网片（纵向钢筋不宜少于2Φ4，横筋间距不宜大于200mm）或2Φ6钢筋，钢筋网片或钢筋应自挑梁末端伸入两边墙体不小于1m（图5.4.5）；
?⑦顶层墙体有门窗洞口时，在过梁上的水平灰缝内设置2～3道焊接钢筋网片或2Φ6钢筋，并应伸入过梁两边墙体不小于600mm； ?⑧顶层及女儿墙砂浆强度等级不低于M5； ?⑨女儿墙应设置构造柱，构造柱间距不宜大于4m，构造柱应设置在女儿墙顶并与现浇钢筋混凝土压顶整浇在一起； ?⑩房屋顶层端部墙体内应适当增设构造柱。 ?（3）防止或减轻房屋底层墙体裂缝的措施 ?①增加基础圈梁的刚度； ?②在底层的窗台下墙体灰缝内设置3道焊接钢筋网片或2Φ6钢筋，并应伸入两边窗间墙不小于600mm； ?③采用钢筋混凝土窗台板，窗台板嵌入窗间墙内不小于600mm。 ?（4）墙体转角处和纵横墙交接处宜沿竖向每隔400～500mm设置拉结钢筋，其数量为每120mm墙厚不少于设置1Φ6钢筋或焊接钢筋网片，埋入长度从墙的转角或交接处算起，每边不少于600mm。 ?（5）对于灰砂砖、粉煤灰砖、混凝土砌块或其他非烧结砖，宜在各层门、窗过梁上方的水平灰缝内及窗台下第一、第二道水平灰缝内设置焊接钢筋网片或2Φ6钢筋，焊接钢筋网片或钢筋应伸入两边窗间墙内不小于600mm。
墙体粉刷防开裂措施
填充墙体装饰粉刷防开裂措施探索 混凝土空心砖或加气混凝土砌块等作为非烧结成型的新型建筑填充墙体 材料目前广泛应用于框架结构中填充墙体。在实际施工过程中经常遇到墙体表面及装饰粉刷层裂缝、渗水，严重影响室内装饰效果和建筑质量要求。给用户心里产生不安影响，给施工企业增加大量返修工作，同时对建设单位及施工企业声誉带来不利影响。 结合本工程填充墙作法及装饰粉刷作法的施工经验，进行深入探索研究了以下裂缝产生的原因及预防措施： 一.空心砖或加气混凝土砌块填充墙及粉刷裂缝产生的原因，可归纳为砌块材料本身、砌筑工艺和粉刷工艺等三方面 1. 砌块原因： 1.1砌块本身湿胀干缩。随着原材料养护方式和存放条件和时间的不同, 在不同含水率时膨胀和收缩值各异，其值大小，是砌体是否产生裂缝的重要因素之一： 由湿胀干缩引起变形产生的应力超过砌块与砂浆间的粘结力或砌块的抗拉强度，使墙体本身产生裂缝。 1.2钢筋混凝土与砌块两种不同材料界质由于温度变化造成的界面收缩开裂。 1.3不同批次的砌块强度等级和干密度不同，施工中造成混等使用的可能造成墙体裂缝。 1.4混凝块出厂时效不足，进场即投入使用。砌块或砂浆强度等级不能满足设计要求或断砖上墙，影响砌体强度而出现裂缝。 2.砌筑工艺原因： 2.1砌块填充墙与混凝土结构的拉结未严格按构造要求设置，未形成可靠拉结和有效约束。 2.2砌筑时一次砌筑较高或砌到梁下时未有停置时间，让其自然徐变沉降收缩； 建筑地基发生不均匀沉降时, 在局部沉陷处基坑及主体结构支承减弱，产生的徐变，使得砌体产生了附加拉力和剪力。当这种附加力超过了砌体的承载力后，砌体上便会出现裂缝。尤其是120mn厚墙体，更容易发生墙体砌筑砂浆过分受力而呈破坏态势失去粘结力，造成后期开裂。 2.3砌筑时错缝搭接不合要求，形成竖向通缝；与墙柱拉结不到位或未按有关规定

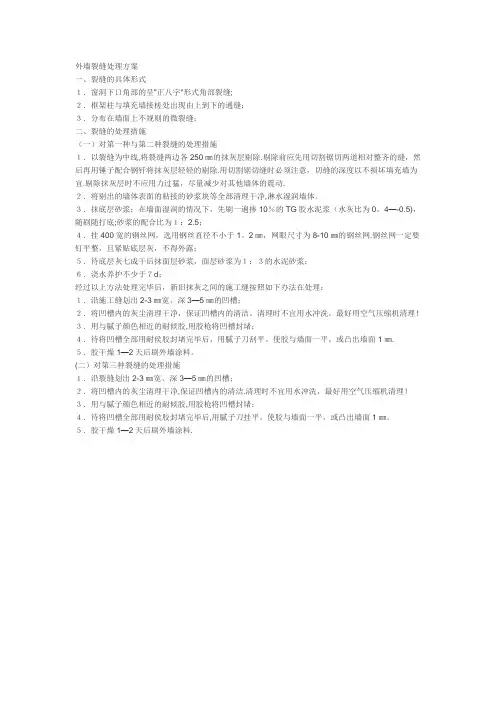

外墙裂缝处理方案
外墙裂缝处理方案 一、裂缝的具体形式 １．窗洞下口角部的呈“正八字”形式角部裂缝； ２．框架柱与填充墙接槎处出现由上到下的通缝； ３．分布在墙面上不规则的微裂缝； 二、裂缝的处理措施 （一）对第一种与第二种裂缝的处理措施 １．以裂缝为中线，将裂缝两边各250㎜的抹灰层剔除。剔除前应先用切割锯切两道相对整齐的缝，然后再用锤子配合钢钎将抹灰层轻轻的剔除。用切割锯切缝时必须注意，切缝的深度以不损坏填充墙为宜。剔除抹灰层时不应用力过猛，尽量减少对其他墙体的震动。 ２．将剔出的墙体表面的粘接的砂浆块等全部清理干净，淋水湿润墙体。 ３．抹底层砂浆：在墙面湿润的情况下，先刷一遍掺10%的TG胶水泥浆（水灰比为），随刷随打底；砂浆的配合比为１：； ４．挂400宽的钢丝网，选用钢丝直径不小于㎜，网眼尺寸为8-10㎜的钢丝网。钢丝网一定要钉平整，且紧贴底层灰，不得外露； ５．待底层灰七成干后抹面层砂浆，面层砂浆为１：３的水泥砂浆； ６．浇水养护不少于７d； 经过以上方法处理完毕后，新旧抹灰之间的施工缝按照如下办法在处理： １．沿施工缝划出2-3㎜宽、深3-5㎜的凹槽； ２．将凹槽内的灰尘清理干净，保证凹槽内的清洁。清理时不宜用水冲洗，最好用空气压缩机清理！ ３．用与腻子颜色相近的耐候胶，用胶枪将凹槽封堵； ４．待将凹槽全部用耐侯胶封堵完毕后，用腻子刀刮平。使胶与墙面一平，或凸出墙面1㎜。 ５．胶干燥1-2天后刷外墙涂料。 （二）对第三种裂缝的处理措施 １．沿裂缝划出2-3㎜宽、深3-5㎜的凹槽； ２．将凹槽内的灰尘清理干净，保证凹槽内的清洁。清理时不宜用水冲洗，最好用空气压缩机清理！ ３．用与腻子颜色相近的耐候胶，用胶枪将凹槽封堵； ４．待将凹槽全部用耐侯胶封堵完毕后，用腻子刀挂平。使胶与墙面一平，或凸出墙面1㎜。 ５．胶干燥1-2天后刷外墙涂料。
房屋砖砌墙体裂缝原因及预防措施
房屋砖砌墙体裂缝原因及预防措施 摘要：本文分析了形成墙体裂缝的主要原因，并就一般砖墙体裂缝的现象特征、成因、防治和补强措施作一初步的探讨、分析和研究，供大家参考。 关键词：砖砌墙：裂缝；成因；防治 1 前言 砖混结构住宅由于材料单一、工程造价低、施工操作简单，结构整体性能好，保湿效果好等特点，较为适用，目前我国的住宅工程百分之六十以上均以砖混结构为主。由于住宅建筑涉及的量大面广，并且关系到人民群众的切身利益，所以注重住宅工程质量仍为工程质量监督站工作的首要任务之一。近年来砖混结构住宅的施工工艺和操作方法不断发展，但与其它工业化建筑体系相比，仍存在着作业量大手工操作多、劳动强度大、生产效率低，施工工期长等不利素，加上操作人员大多为外来民工，流动性大，不懂技术，质量意识差，给住宅工程管理和工程质量管理带来诸多影响。针对住宅工程出现的主要矛盾，为有效地控制工程质量，应注意从质量意识上、技术管理上和组织管理上采取一系列措施，以促进砖混结构工程质量进一步提高。 砖混结构就是竖直在承重构件用砖砌体，而水平承重构件用砼，由这两种材料混合建造的结构由于其造价低，取材方便，性能良好而广泛用于中小城市七层以下的住宅和公共建筑中。但由于温度变化、地基不均匀沉降、设计、施工等因素的影响，常使墙体产生一些形状不规则、宽度不等的裂缝。这些裂缝不令影响建筑外观造型和使用功能，而且会影响到结构的承载力和稳定性，严重者甚至引起房屋的倒塌，造成生命财产的损失。因此，研究这些裂缝产生的原因以便采取必要的措施加以预防是十分重要的。 2 地基不均匀沉降引起墙体裂缝 2．1 工程裂缝现象和部位 斜裂缝，常发生在内外墙、窗间墙和窗台墙上，大部分裂缝是通过窗口的两对角，在紧靠窗口处缝宽较大，向两边和上下逐渐缩小。 水平裂缝，一般在窗间墙的上下对角处成对出现，沉降大的一边裂缝在下，沉降小的一边裂缝在上。竖向裂缝，一般产生在纵墙中央的顶部和底层窗台处，裂缝上宽下窄。 2．2 产生原因 斜裂缝主要因地基不均匀沉陷，墙身受较大的剪力，砌体受拉应力而破坏产生裂缝。水平裂缝主要因地基有不均匀沉降，而沉降缝处理不当，使沉降单元被
房建施工中墙体裂缝防治技术 吴少军
房建施工中墙体裂缝防治技术吴少军 发表时间：2018-07-09T15:46:17.093Z 来源：《基层建设》2018年第13期作者：吴少军[导读] 摘要：加强对房屋建筑墙体裂缝的防治对于促进建筑行业的快速发展和保障居民的生命财产安全具有重要意义。 广西建工集团联合建设有限公司广西南宁市 530000 摘要：加强对房屋建筑墙体裂缝的防治对于促进建筑行业的快速发展和保障居民的生命财产安全具有重要意义。当前，建筑企业应加强对房屋建筑墙体建筑的重视，不断采取有效措施对裂缝问题进行防治，从而避免由墙体裂缝问题所引发的安全事故的发生。本文对房建施工中墙体裂缝防治技术进行了探讨。 关键词：房建施工；墙体裂缝；防治技术 房屋建筑墙体裂缝问题为人们的正常生活造成了极大的困扰，而且房屋建筑墙体裂缝问题的控制难度较大，一旦房屋建筑发生了墙体裂缝问题，就很难对房屋建筑墙体裂缝实现完善的治理。因此，建筑行业必须对房屋建筑墙体裂缝问题给予足够的重视，努力寻找导致房屋建筑墙体裂缝问题的原因和有效的防治策略。 1 建筑墙体裂缝产生的原因 1.1 墙体施工设计不合理 许多建筑物的外墙开裂是由于设计问题造成的。在设计过程中，墙体设计者只注重整个墙体的设计，忽视了墙体细节的处理。这将导致墙体的失效符合要求，设计不全面，而且考虑周到的问题容易导致。墙体裂缝和施工工艺设计不合理。建筑设计人员对建筑墙体的施工过程没有全面的了解，无法对设计过程做出合理的安排，影响到外墙的质量，容易引起外墙裂缝。 1.2 变形荷载 许多建筑在施工过程中都会受到建筑物主体结构变形荷载的影响。建筑主体结构受建筑环境影响。建筑物的结构将变形。因此，将形成一定的约束压力。这种约束压力会导致建筑物外墙和墙体的裂缝。在变形荷载作用下，温度、湿度、膨胀和收缩等对建筑物的结构和下沉等的影响，使建筑物的外墙出现不同程度的裂缝，对建筑物的使用有一定的影响。 1.3 温度裂缝 许多建筑物外墙的裂缝都是由于温度引起的，温度裂缝是建筑物墙体裂缝的常见原因。高层建筑一般有八个特征，分别从上墙两端延伸至纵向墙体，形成一定的对称性，墙体的微裂缝通常出现在墙体的一端。两侧，如果裂缝严重，将延伸至建筑物两侧，并逐渐蔓延至下层。这种类型的裂缝出现在刚性屋顶的屋顶，隔热房屋等。裂缝的原因是混凝土结构在建筑物下面的变形和膨胀大于建筑砌体的抗拉强度。经验和未来之间有一定的温差。有时温差太大，混凝土膨胀较大。砌体的拉应力高于原电阻，建筑物两端均为自由端，结合力小，竖向压力较小，容易开裂。接缝现象。 1.4 不均匀沉降 由于在建设前期缺乏对地基稳定性的有效重视，导致房屋建筑在使用的过程中，墙体会随着地基不断下沉而出现裂缝现象。地基下沉主要表现在以下方面：①前期地基铺设稳固性不强，导致地基下沉现象的发生；②软土地基本身具有不稳定性，再加上不均匀的铺设，导致地基下沉成为必然；③施工材料的质量和设计问题导致地基不稳定现象的发生。在地基下沉的过程中，墙体所受到的剪切力会不断增加，在墙体压力增加到一定程度时，墙体压力就会以裂缝的形式表现出来，如果不对地基进行加固，墙体在不堪压力的情况下，将会导致整个建筑物的坍塌，这在很大程度上威胁着居民的生命安全。 1.5 施工质量 在施工过程中施工的质量也会引起建筑外墙的裂缝，并且还是引起裂缝的主要原因，很多施工单位的施工材料不符合相关的质量要求，对施工的质量有一定的影响，也会导致墙体出现裂缝。 2房建施工中墙体裂缝的防治技术措施 2.1保证要房屋建筑设计方案的科学性 导致房屋建筑墙体裂缝问题的主要原因为设计方案问题，设计人员对房屋建筑设计方案设计的过程中必须对房屋建筑墙体裂缝问题给予足够的重视，进行科学设计。在施工的过程中在墙体的抹灰砂浆中放入一定比例的纤维就能有效缓解房屋建筑墙体裂缝问题，而且房屋窗台可以使用混凝土材料，混凝土建造的窗台能够抵抗最大强度的剪力。除此之外，施工单位还要注意选择性质相近的施工材料，防止材料强度不同导致房屋建筑墙体裂缝问题。 2.2严格把控建筑材料质量 在实际施工过程中，应严格控制好建筑材料的质量，从根本上控制建筑工程的整体质量。施工现场的材料管理人员应对施工所使用的砌块、混凝土等材料进行严格检查，在充分保证建筑材料质量符合相关标准的前提下才可以让这些施工材料进入施工现场并且合理安排存储位置。而在实际施工过程中施工人员应结合工程需求合理选用砌块，以避免出现墙体裂缝和保证墙体质量。 2.3 严格控制施工过程 工程施工是建筑工程中的主要部分，直接关系到建筑房屋的整体质量。因此，工程负责人应在施工之前对施工设计图纸进行了解并做好相关的技术交底工作，并且注重培养施工人员的专业素质以及质量意识，严格按照相关规程中的具体要求进行操。施工人员在施工前应充分做好砌块的润湿工作,在此基础上应注意严格控制好水泥砂浆的选择，结合工程的实际状况选择具有较强工作性能以及强度的水泥砂浆，同时将水泥砂浆的配合比控制在一定范围之内，使得水泥砂浆凝固后的硬度可以满足相关规程中的具体标准，而对于施工中所使用的混凝土也应进行一定程度的控制，以避免墙体裂缝的出现。 2.4温度裂缝的预防 在进行房屋建筑施工过程中，施工人员需要采取科学的施工方式进行保温层施工，尽量在温度适宜的时间进行屋面保温层的施工，并采用留置伸缩缝、分块预制等多种方法对混凝土伸缩问题进行控制，以此有效降低混凝土伸缩问题对墙体质量造成的不利影响。同时，由于房屋建筑的施工工期较长，在施工过程中很容易受到气候温度的影响造成温度裂缝问题，这就需要施工人员根据实际情况对墙体和相关材料进行降温处理和保温处理，有效降低气候温度对墙体质量造成的不利影响。
墙体出现裂缝的原因及主要防治措施说课材料
摘要:在砌体结构工程中,墙体裂缝这一现象普遍存在,轻者影响美观和使用,重者减少建筑物的寿命,甚至造成建筑物的倾覆或倒塌,因此必须引起参建各方的高度重视。 关键词：墙体裂缝原因防治 正文：砌体结构建筑是量大面广的建筑结构形式，为广大城市和农村所普遍采用，但是砖砌体的抗拉、抗剪能力比较低，容易在局部产生裂缝，严重影响建筑物的整体性和使用功能，甚至危及结构安全。砖混结构墙体裂缝主要有温差裂缝、地基不均匀沉降产生的裂缝以及结构裂缝三类。为此，在进行工程设计、施工及使用时应采取相应措施，防止裂缝的产生和发展。 近年来，砖混结构多层住宅工程屡屡发生墙体裂缝。裂缝位置走向不一。有的裂缝由小变大，发展很快；有的裂缝，发展到一定程度后就不再增大，给住户心理造成很大压力，因此分析产生裂缝的原因并做好预防措施，是工程技术人员的一项重要任务。 1．经常出现的墙体裂缝种类 1.1斜向裂缝。目前绝大多数的新建房屋多为平顶建筑，这类建筑中的墙体裂缝大部分集中在建筑物顶层纵墙的两端（一般在1～2开间的范围内），严重者会发展至房屋两端1/3纵长范围内，且沿建筑物两端大、中间小。特别是在建筑物较长而未设置伸缩缝时，顶层端跨内纵墙会出现斜向裂缝。
1.2垂直裂缝。垂直裂缝又叫竖向裂缝，主要有底层窗下墙的垂直上下方向的裂缝、过梁端部的垂直裂缝,建筑剖面上有错层的墙体裂缝等几种类型。 1.3水平裂缝。在建筑设计时，如果对温度变化对墙体的影响考虑不足，屋面不在同一高度或错层时，常会出现这种裂缝。这种裂缝最常见的是出现在女儿墙的根部,有时发生在屋面板与女儿墙交接处,有时出现在顶层圈梁下2皮砖的灰缝处,圈梁施工采用硬架支撑时易出现这种裂缝。 1.4女儿墙裂缝。采用砖砌女儿墙时，不论女儿墙长短，在转角处均会出现裂缝。若女儿墙较长时，还会在其它地方出现裂缝，女儿墙裂缝的出现会导致防水层的破坏，影响建筑物的使用。 1.5混合裂缝。有时斜向裂缝和水平裂缝会同时出现，形成一种混合裂缝；也可能出现两个斜向裂缝交叉出现形成“X”形裂缝，不过这种裂缝出现的概率相对较小。 一、砌体结构建筑墙体裂缝产生的原因 （一）温差裂缝产生原因。 （1）温差是造成顶层墙体产生裂缝的主要因素，也是最常见的一种墙体裂缝。一般材料均有热胀冷缩性质，房屋结构由于周围温度变化引起热胀冷缩变形。钢筋混凝土屋面板和墙体材料是两种性能不同的材料, 钢筋混凝土的线膨胀系数约为10×10-6，而砌体墙的线膨胀系数约为5×10-6。
墙体或混凝土裂缝控制与措施毕业论文
墙体或混凝土裂缝控制与措施毕业论文 裂缝产生的原因 裂缝产生的原因可以分为两类：（1）结构性裂缝是由于外荷载引起的，包括常规结构计算中的主要应力以及其他的结构次应力造成的受裂缝；（2）材料型裂缝，是由于非受力变形变化引起的，主要是由温度应力和混凝土的收缩引起的；（3）施工原因。 1.1 温度裂缝 温度裂缝产生的主要原因是外温差引起的温度应力。大体积混凝土由于水泥水化过程产生的水化热积累，浇筑后3～4d混凝土部温度急剧上升引起的混凝土膨胀变形，混凝土部应力表现为压应力，此时混凝土的弹性模量很小，由于温度变化引起的受基础混凝土膨胀变形仍旧很小。温度峰值过后，混凝土由升温期转为降温期，混凝土开始收缩，部应力表现为拉应力。此时混凝土的弹性模量较大，降温引起的受约束的收缩变形会产生相当大的拉应力，当拉应力超过混凝土同龄期的抗拉强度时，就会产生温度裂缝，对混凝土结构产生不同程度的危害。此外，在混凝土部温度较高时，外部环境温度低或气温骤降期间，外温差过大在混凝土表面也会产生较大的拉应力而出现表面裂缝。 1.2 收缩裂缝 收缩裂缝包括干燥收缩，塑性收缩、自身收缩、碳化收缩等。这里主要介绍干燥收缩和塑性收缩。 1.2.1 干燥收缩 干燥收缩多出现在混凝土养护结束后的一段时间或混凝土浇筑完毕后的一周左右。干缩裂缝产生的主要原因；混凝土受外部环境影响，表面水分损失过快，变性过大，部混凝土变性较小，较大的表面干缩变形受到混凝土部约束，产生较大的拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。混凝土干缩主要与混凝土水灰比、水泥成分、水泥用量，集料性质和用量，外加剂用量等有关。 1.2.2 塑性收缩 塑性收缩是混凝土终凝前，表面因失水过快而产生的收缩，一般在干热或大风天气出现。影响混凝土塑性收缩开裂的主要因素，由水灰比、混凝土的凝结时间、环境湿度、风速、相对湿度等。 1.2.3早龄期收缩 早龄期收缩特指混凝土浇筑后3d的干燥收缩值（包括干燥收缩），文献【5】的研究表明，混凝土浇筑后早期得不到有效地保湿养护，那么早龄期，尤其是第1天的干缩被大大加剧了 2. 外墙裂缝的产生原因 外墙裂缝除了以上介绍的原因外还有，就是局部设计的缺陷 2．1局部节点设计缺陷 ①保温设计中常常忽视对结构挑出部位，如阳 光、雨罩，靠外墙阳台栏板、空调室外机隔板、附 壁柱、凸窗、装饰线、靠外墙阳台分户隔墙、檐 沟、女儿墙外侧及压顶等部位的保湿。
墙体抹面砂浆裂缝的原因及预防措施
墙体抹面砂浆裂缝的原因及预防措施 抹面砂浆是指涂抹在建筑物或建筑构件表面的砂浆。根据抹面砂浆功能的不同，可将抹面砂浆分为普通抹面砂浆、装饰砂和具有某些特殊功能的抹面砂浆（如防水砂浆、绝热砂浆、吸音砂浆和耐酸砂浆等）。对抹面砂浆要求具有良好的和易性，容易抹成均匀平整的薄层，便于施工。还应有较高的黏结力，砂浆层应能与底面黏结牢固，长期不致开裂或脱落。处于潮湿环境或易受外力作用部位（如地面和墙裙等），还应具有较高的耐水性和强度。 一、内墙抹灰施工要点 1、抹灰层的层次 为了保证抹灰层质量，抹灰必须分层操作，通常分为不同构造的三个层次。 ①底层，主要起与基层粘结作用，并对基层进行初步找平，要求应有良好的保水性。底层灰的用料应根据基层材料种类的不同(如砖、混凝土或加气混凝土等)而选用不同的砂浆。一般底层灰砂浆较常用的是水泥砂浆、石灰砂浆、水泥石灰砂浆。底层灰厚度约为6.8mm。 ②中层，主要起找平作用，使物面平整，并弥补因底层收缩出现的裂纹。中层灰浆的种类一般参照底层灰的选择处理，即与底层灰选择同种砂浆，配比也大致相同。厚度略厚于底层灰，约为10mm。 ③面层(罩面)，主要为了获得平整、光洁地表面效果，起装饰作用。面层灰浆多为麻刀灰、纸筋灰、玻璃丝灰(纤维材料起良好的止裂作用)以及石灰砂浆，高级墙面用石膏灰浆。若用砂浆，配比中砂的用量要略为减少，细度要更细，以保证面层平整细腻。厚度约为2.5mm。 抹灰要分层进行的原因：①抹灰层分作用和用料不同的底层、中层和面层，
当然不能一次完成。②即使各层材料相同，若要一次完成，也有不易压实的操作困难。③厚厚的一层抹灰层自重大，当它超过砂浆与基层的粘结力时，抹灰层会掉落下来。采用分层抹灰，每层薄一些，并且后一层是在前一层6～7成干后抹上，此时前一层与前物面的粘结力已相当大，而后一层与前一层的粘结力只要承受薄薄的后一层自重。④使用含石灰膏的抹灰砂浆时，由于石灰膏的硬化是其主要成分Ca(OH)2吸收空气中的CO2。生成CaCO3和H2O(水分要蒸发)。而空气中CO2含量很少，所以石灰膏硬化很缓慢。若不分层抹灰，在厚厚的抹灰层深处，石灰膏长时间不能结硬。采用分层抹灰，每层薄一些，各层之间有一定的施工间歇，就能使各层的石灰膏有充分硬化的环境条件。 2、抹灰层厚度控制 内墙抹灰层平均总厚度应不大于下列规定：普通抹灰（l8mm）；中级抹灰（20mm）；高级抹灰（25mm）。抹灰层平均总厚度大于质量标准规定，不仅要增加造价，而且会影响质量。当抹灰层过厚时：①灰浆层自重大，易产生下垂现象，拉松灰浆与基层的粘结，导致出现空鼓。②抹灰层自重超过灰浆与基层的粘结力时，抹灰层脱落。③灰浆干燥收缩量大，所产生的收缩应力超过灰浆强度时，抹灰层开裂。另外，高级抹灰控制厚度要比普通抹灰大些，这是由于高级抹灰的表面平整度要求比普通抹灰要高些，即表面平整允许偏差要小些，抹灰层的表面平整是靠砂浆层厚度来调整的，表面平整度越高用以调整的砂浆层厚度应越宽裕些。 3、施工操作 一般抹灰按质量等级的不同，施工工序也不相同，但大致可分为：基层处理、贴灰饼冲筋、抹底层、中层、面层灰等。
建筑物墙体裂缝控制与措施
目录 摘要 (2) 关键词 (2) 一、概述 (3) （一）建筑物裂缝产生的危害性 (3) （二）裂缝产生的主要原因 (3) 二、加气混凝土砌块填充墙裂缝原因分析及防治 (5) （一）加气混凝土砌块填充墙墙体裂缝分类 (5) （二）砌块填充墙裂缝成因 (5) （1）砌块质量引起的填充墙裂缝 (5) （2）温度应力对填充墙裂缝的影响 (5) （3）砌块耐久性对填充墙裂缝的影响........... 错误！未定义书签。 （4）砌筑砂浆和抹面砂浆对填充墙裂缝的影响 (6) （5）施工质量原因造成的墙体裂缝 (6) 三、砖混结构墙体裂缝 (7) （一）温度裂缝的常见形态特征 (7) （二）沉降裂缝常见形态特征 (7) （三）砖混结构房屋墙体裂缝产生的原因分析 (8) （1）温度裂缝产生的原因 (8) （2）地基不均匀沉降造成的裂缝原因分析 (8) 四、墙体裂缝的鉴定、修复与防治 (9) （一）墙体裂缝的鉴定 (9) （1）根据裂缝的位置区别裂缝原因 (9) （2）根据裂缝出现的时间区别裂缝原因 (9) （3）根据裂缝的发展与变化来区别裂缝原因..... 错误！未定义书签。 （4）根据裂缝的成因或诱发因素区别裂缝原因 (9) （二）墙体裂缝的修复 (9) （1）砖砌体裂缝的修复 (9) （2）加气混凝土块填充墙裂缝修复 (10) （三）墙体裂缝的预防措施 (10) （1）加气混凝土块填充墙 (10) （2）砖混结构砌体墙体 (11) 五、结论 (12) 致谢 (13) 参考文献 (14)
建筑物墙体裂缝控制与措施 摘要：墙体裂缝是一种常见的建筑工程质量通病，它不仅影响建筑物的美观和使用功能要求，还会破坏墙体的整体性，影响结构安全，甚至会降低结构的耐久性。因此，应该采取措施，减少和防止裂缝的发生。寻求控制墙体裂缝的方法，提出相关预防和控制措施，具有十分重要的理论价值和实践意义。 关键词：建筑物；墙体裂缝；原因分析；防治措施 ABSTRACT As one kind of universal shortcoming of architectural engineering quality, the wall crack not only affects the building artistic and the use function request, but also can destroy the wall's integrity, affects the structure safety, even can reduce the durability of structure .Therefore we should take measures to reduce and prevent the crack occurs. Seek methods for wall crack controlling, propose the correlation preventions and the control measures, have the extremely important theory value and the practice significance. Key Word: building wall；cracks repair method；reason analysis；prevent and control measures
墙体裂缝的种类及处理方法
浅谈砌体裂缝性质的鉴别及处理方法 砌体裂缝在建筑施工行业中常遇到的一个质量通病，引起这的通病裂缝原因是多方面，既有设计上的原因，又有施工方面的因素。但一旦出现的砌体裂缝往往施工单位无从着手，设计单位拿到后感到措施贫乏，该维修的裂缝不修，不该修的裂缝作处理，修了裂、裂了修，反反复复，施工单位与设计方面常常引发争议。住户在准备做装璜时，认为房屋有质量问题，能理解的住户只要作维修，遇到不太理解的住户提出种种理由。至于什么样的裂缝需要处理呢？我们在这里借此一页与同行们探讨，关键在于裂缝的性质及其危害程度要有专业性鉴别。例如，砌体因抗压强度不足而产生竖向裂缝，是构件达不到临界状态的重要特性之一，必须及时采取措施加固或卸荷；而常见的温度裂缝，一般不会危及结构安全，通常都不必加固补强，只在其砌体表面维修即可。因此，鉴别裂缝的不同性质是十分重要的。 一、裂缝性质鉴别 砌体最常见的裂缝原因是温度变形和地基不均匀沉降，这二类裂缝统称为变形裂缝。荷载过大或截面过小导致受力裂缝虽然不多见，但其危害性往很严重。由于设计构造不当，材料或施工质量低劣造成的裂缝比较容易鉴别，但这种情况较少见。因此，本文重点阐述鉴别裂缝的方法和根据，下面主要经工程实践经验为基础，从裂缝位置、形态特征、开裂时间、发展变化、建筑特征、使用条件和建筑变形方面，以下介绍三类裂缝的鉴别方法，供参考： 二、砌体裂缝是否需要处理的界限 （一）标准规范的规定 1．国家标准《砌体结构设计规范》对砌体裂缝无明确的要求和规定，但有一节“防止墙体开裂的主要措施”，以往设计中虽在构造措施上作了规定，砌体裂缝依然屡见不鲜。2．《工业厂房可靠性鉴定标准》中，对砌体裂缝是否需要处理的界限作了规定： （1）受力裂缝：当砌体结构或构件已出现明显的受压、受弯、受剪等受力裂缝时，应采取措施处理。 （2）变形裂缝：当砌体结构或构件因温度、收缩、变形和地基不均匀沉降造成裂缝时，应处理和必须处理。 3．建设部标准《危险房屋鉴定标准》中有关砌体危险构件的规定： （1）砌体裂缝长超过层高的1/2、缝宽大于20mm的竖向裂缝，或产生缝长超过1/3的多条竖向裂缝。 （2）梁支座下的墙体产生明显的竖向裂缝或柱体产生多条水平面裂缝。 （3）门窗洞口或窗间墙产生明显的交叉裂缝、竖向裂缝或水平面裂缝。 （4）砌体柱身出现水平裂缝，或产生竖向贯通裂缝，其缝长超过柱高的1/2。 （二）砌体裂缝处理界限的建议 1．根据裂缝鉴别的依据，正确区别受力或变形两类不同性质的裂缝。 2．当确认为受力裂缝后，由原设计部门根据砌体的实际强度和尺寸进行验算，作出“应进行处理”或“必须处理”的结论。 对于明显的受力裂缝均认真分析，尤其是受压砌体的竖向裂缝，梁或梁垫下的斜向裂缝或竖向裂缝，柱身的水平裂缝。只有在取得足够的依据时，可不作处理。 3．当确认为变形裂缝时，应根据结构特征、环境条件、使用要求和可能造成的危害作适当的处理。对已经稳定的变形裂缝，一般不作结构性修补，而仅作恢复建筑功能的局部修补。对造成柱断裂或产生水平错位的裂缝，必须及时加固处理。 4．墙体出现明显的交叉裂缝时，必须认真分析处理。 三、裂缝处理原则
预防和减少建筑中几种裂缝的技术措施(word版)
预防和减少建筑中几种裂缝的 技术措施 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：___________________ 日期：___________________
预防和减少建筑中几种裂缝的技术措施 温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。 本文档可根据实际情况进行修改和使用。 1、裂缝的调查概况： 通过对大量砖混结构的民用住宅、框架结构的办公楼等多种建筑的调查发现, 多数建筑都存在着不同形式的裂缝, 这些裂缝一旦出现便很难弥补, 但许多裂缝是有规律可循的。我对这些裂缝进行了总结, 其调查结果如下： （1）不管是什么结构的建筑, 几乎都存在抹灰开裂的现象, 大部分是因为温度变化引起的, 仅仅是轻重程度的不同而已。 （2）抹灰表面龟裂, 裂缝多而无规律, 裂缝较细但面积较大, 严重的引起墙面空鼓, 若要返工成本较大。 （3）在框架结构中, 填充墙体与梁柱接触面间容易出现水平和垂直裂缝, 这些裂缝几乎是不可避免的, 如果不加以预防, 裂缝一旦出现就很难补救。 （4）墙体使用新型材料尤其是大块板型材料, 例如GRC墙板、钢丝网架聚苯乙烯夹心板（俗称得乐板、舒乐板等）, 不同板块之间经常出现规则的竖
墙体裂缝控制方案和施工措施
防止墙体裂缝施工措施 砌体工程裂缝的成因是多种多样的，有沉降、温度、收缩、荷载、施工等因素引起的裂缝。其中常见的是温度和收缩裂缝，其表现形式主要有： 1、墙体竖向裂缝。这种裂缝常出现在窗台上、窗洞的两个下角处，有的出现在墙的顶 部上宽下窄。多数窗台缝出现在底层，二层较少。填充墙墙中和柱交接处也可能出现此类裂缝 2、墙上的斜裂缝。在窗口转角、窗间墙、窗台墙、外墙及内墙上都可能产生此类裂缝。 常出现在纵向墙上两端部、女儿墙端部转角处及顶层内墙上。 3、墙上水平缝。常出现在女儿墙根部、顶层窗口处及填充墙顶部。此类裂缝一般沿灰 缝错开，而斜裂缝既可沿灰缝，也可横穿砌块和砖块 造成砌体墙体出现温度和收缩裂缝的原因很多主要有： 1、房屋保温措施不到位。 2、房屋长度超长，累计变形大 3、墙体抗拉、剪强度和变形能力较差，特别是顶层 4、水泥类砌块龄期较短，后期收缩大。 5、砌筑砂浆水灰比较大，施工进度快，造成灰缝收缩较大 6、在墙上任意开凿管槽，且随意修补 7、填充墙构造措施不到位。 防治方案： 材料方面 1、采用中砂严禁其含泥量过大而使水泥砂浆强度降低，严格控制水泥砂浆配合比，保证水泥砂浆强度和耐久性。 2、为了有效控制砌体收缩裂缝对砌筑时的砌块龄期必须严格控制，龄期宜大于45天，不应小于28天，因龄期越长，其体积越趋于稳定。 施工方面 1、填充墙砌至接近梁、板底时，应留一定缝隙，待填充墙砌筑完毕并应至少间隔15天 后，再将其补砌挤紧。补砌时，对双侧竖缝用高强度等级的水泥砂浆嵌填密实。 2、框架间填充墙拉结筋应满足砌块模数要求，不应折弯压入砖缝。 3、填充墙采用加气砼砌块等材料时。框架柱与墙的交接处宜用15mm*15mm的 木条预先留，在加贴网片前浇水湿润，再用1：3水泥砂浆嵌实。 4、通长现浇钢筋砼板应一次浇筑完成。 5、砌体结构砌筑完成后宜60天后再抹灰，并不应少于30d 6、每天砌筑高度宜控制在1.8m以下，并应采取严格的防风、防雨措施。每层墙高的中部增设高度为120mm与墙体同宽的混凝土腰梁。 7、严禁在墙体上交叉埋设和开凿水平槽；竖向槽必须在砂浆强度达到设计要求后，用机械开凿，且在粉刷前，加贴钢丝网片等抗裂材料。 8、宽度大于300mm的预留洞口应设钢筋砼过梁。并且伸入每边墙体的长度不应小于250mm。 防止钢筋混凝土现浇楼板裂缝施工措施混凝土的用水量是影响现浇混凝土楼板裂缝最主要，也是最关键的因素。混凝土的
砌块开裂原因控制措施
如何正确使用国标图集06SG614-1《砌体填充墙结构构造》 国家建筑标准设计06SG614-1《砌体填充墙结构构造》是由中国建筑标准设计研究院首次组织编制的以各种砖和砌块为墙体材料的填充墙结构构造图集。所包括的墙体材料有：普通混凝土小型空心砌块、轻骨料混凝土小型空心砌块、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖及烧结普通砖。图集提供了两种拉结方式，预埋钢筋方式和预埋铁件方式，并包括砌体填充墙与钢筋混凝土框架柱和钢筋混凝土剪力墙的拉结。填充墙与柱、剪力墙的相对位置有：一字形、L形、T字形、十字形；形式有：墙居柱中、墙与柱外齐、墙与柱内齐、墙全外包、墙半外包；墙居剪力墙中、墙与剪力墙外齐、墙与剪力墙内齐、墙与剪力墙垂直相交。图集还包括填充墙顶部拉结、钢筋混凝土水平系梁、构造柱布置原则及做法。图集提供了非承重墙常用矩形截面墙体允许计算高度[H0]的选用表，供设计参考。 由于在地震时，因填充墙平面布置和竖向布置不合理会导致主体结构开裂或结构破坏，填充墙与结构没有形成有效连接会使填充墙倒塌从而造成人员伤亡。也就是说填充墙的布置及其与主体结构的连接影响着结构的抗震性能。 填充砌墙的布置对结构的影响：平面不规则会使结构产生扭转破坏；竖向不规则会使结构形成短柱、短梁以及形成薄弱层，造成结构破坏坍塌。从主体结构的抗震性能考虑，填充墙与主体应柔性连接，使填充墙对主体结构的刚度不产生影响。 填充墙与结构的连接：一般填充墙四边与框架（剪）结构连接，如果墙顶及两端与结构的梁（板）、柱没有可靠的连接，那么填充墙就成为竖立在楼（地）面上的一片悬臂墙，其平面外强度非常小，地震时就会形成平面外倒塌。从填充墙本身的抗震性能考虑，填充墙与主体应有牢固的连接，也就是刚性连接。 由此可看出，填充墙的连接要求与填充墙对主体结构的影响是相互矛盾的，设计中如何合理地解决他们之间的矛盾，是建筑和结构工程师共同解决的问题。《高层建筑混凝土结构技术规程》（简称“高规”）对抗震设计时采用砌体填充墙框架结构有明确规定：“6.1.4 框架结构的填充墙及隔墙宜选用轻质墙体。抗震设计时，框架结构如采用砌体填充墙，其布置应符合下列要求：1 避免形成上、下刚度变化过大；2 避免形成短柱；3 减少因抗侧刚度偏心所造成的扭转。6.1.5 抗震设计时，砌体填充墙及隔墙应具有自身稳定性，并应符合下列要求：…。” 06SG614-1《砌体填充墙结构构造》图集只给出了填充墙与混凝土框架（剪）结构的拉结做法，也就是上述“高规”中6.1.5条的要求，但是“高规”中6.4条的要求对结构的抗震性能影响是不可忽视的。 所以要正确的应用图集，在工程设计中必须注意以下问题： 1.填充墙的平面布置均匀对称，尤其应避免布置成一侧(如沿街)开通窗的情况。 2.填充墙的竖向布置均匀，避免形成短柱、强梁弱柱及薄弱层。如底层或中间某层取消填充墙，在沿街面开带形窗等，这些都影响了结构的抗震性能。
墙体裂缝处理方案
龙里县卫生监督所建设项目 墙 裂 缝 处 理 方 案 编制人： 审批人： 贵州新城市建设工程有限公司 龙里县卫生监督所工程项目部 2013年9月26日 墙体裂缝处理方案
龙里县卫生监督所建设项目在2013年9月前已完成施工并退场，由于施工中顶梁与砌块为硬连接，因加气砼砌块与钢筋砼线性膨胀系数相差一倍以上、天气温度变化对墙体造成热胀冷缩，墙体和梁底间产生水平裂缝，个别墙体在钢筋混凝土柱和蒸压加气混凝土砌块相结合处产生竖向裂缝。这是采用此种结构形式的建筑通病 因此产生裂缝。进场后现场工作人员把施工完的墙体全面检查一遍，对墙体有细微裂缝的墙体做好记录。 一、裂缝产生的原因： 1、填充墙砌体的砌浆发生压缩沉降而导致顶梁与墙面脱开。 2、温度变化，引起梁、柱混凝土和墙体两种不同材料的变形而引起墙与梁交界应变大导致的裂缝。 二、裂缝的处理： 1、首先组织对现场施工的管理人员对每个单位进行逐层逐房间排查，并对存在裂缝记录好，待工人进场后将所有存在问题的单子发放到工人手中，并对参加返修的人员进行技术交底。 2、将排查有裂缝的墙面剔除，每边不小于10㎝，靠梁侧一面进行剔除，柱部位两面剔除，修复前将有问题的墙进行提前浇水湿润，使墙体达到润透后进行挂网和抹灰。 3、挂网和抹灰用的原材料和使用的砂浆符合质量要求，比原设计标号提高一个等级，由于砂浆强度会随着停放时间而降低强度，因此砂浆要在3～4小时内使用完。 4、砂浆使用微膨胀水泥砂浆，将缝隙充分填充饱满，以防止裂缝再度开
裂。 5、在梁与墙之间如果缝隙较大时采用发泡胶，使其与混凝土产生软连结，以达到其没有裂缝的标准。 三、质量要求 1、在抹灰和打发泡胶时要认真按技术交底进行施工，在施工过程全方位进行质量检查。 2、设专职质检员进行质量检查，对不合格的立即整改，并停止继续施工。 3、设专职管理人员对这部分修复负责发现问题及时向相关人员汇报。 贵州新城市建设工程有限公司 2013年9月26日 监理工程师通知回复单 工程名称：龙里县卫生监督所建设项目编号：005
剪力墙裂缝成因分析与防治措施
剪力墙裂缝成因分析与防治措施 在剪力墙施工过程中，容易出现墙体开裂现象。根据多年的现场施工经验，本文从剪力墙裂缝的特征出发，就其产生的原因以及预防措施提出了一些个人的看法。 1 裂缝的一般特征和性质 钢筋混凝土剪力墙的裂缝一般可分为表面不规则裂缝、贯穿性裂缝。表面不规则裂缝一般出现在混凝土浇注后不久，分布于墙体表面，此种裂缝既宽又密，但深度一般不大，多因养护不足而产生，对结构构件影响一般不大，且易于治理。竖向贯穿性裂缝一般发生在混凝土浇注后若干天后（一般拆模后不久），由下而上，走向与楼面接近垂直，有的通至楼面板底但不穿过楼层，缝宽一般为0.1～0.3mm，个别可达0.4～0.5mm甚至更深，缝深一般较大，最深者可贯穿墙体。因养护不好引起的表面不规则裂缝常不至于带来多少影响，且易于处理。 2 裂缝产生的原因分析 一般情况下，工程中构件裂缝产生的主要原因可分为两大类：一是动、静荷载和其他各种外荷载引起的裂缝；二是由混凝土内外温差、收缩或地基不均匀沉
降等变形荷载引起的裂缝。此外，设计体型和结构布置也是产生裂缝的一个重要原因。总之裂缝产生的原因很复杂，综合考虑设计、材料、施工及环境等各方面的因素，钢筋混凝土剪力墙裂缝主要由以下原因产生： 2.1 混凝土的收缩应力过大 混凝土的收缩应力过大收缩裂缝主要与水泥用量、骨料、构件长度及外加剂等因素有关。 （1）水泥用量 目前，随着我国高层建筑的不断发展，各种高强度混凝土也得到了广泛的应用，C50、C60乃至C80混凝土设计标号已屡见不鲜，由此相应的是水泥用量的增大、水灰比的减小。而水灰比是影响混凝土收缩的最主要因素。例如，当水灰比小于0.35时。体内相对湿度很快降至80%以下，自收缩引起的体积减小在8%左右，收缩值相当可观。 （2）骨料 预拌混凝土为了满足运输、泵送的要求。增加了细骨料用量，使得骨料的表面积增大，相应包裹在骨料上的水泥等胶凝材料变少，减弱了混凝土之间的连接能力，增大了混凝土的塑性收缩。
《防止轻质墙体裂缝的措施》
《防止轻质墙体裂缝的措施》 1、应根据设计要求进行排板，板块大小要均匀，力求减少拼裂。 2、夹心板到场后要立排堆放，直立搬运，防止板面变形，如变形过大的要裁开使用，不准变板整体上墙。 3、轻质墙体安装必须严格按规范和行业标准执行，周边用角钢和u形码固定，其数量、质量和牢固程度等要满足设计和规范要求。具体包括以下内容：（1）垂直墙体连接处，用90度转角网片加固；（2）墙体转角处采用内转角和外转角网片加固；（3）窗框四边用之字形桁条加固；（4）墙体与层顶用蝶形桁条连接； （5）门框用之字形杵条加固，根部用地脚螺丝和承剪器加固。 以上附加网片应和板网捆牢，宜用卡箍捆紧，外墙板缝应垫10mm厚聚苯条。 4、抹灰用强度等级不小于32.5的硅酸盐水泥或普通硅酸盐水泥；水泥砂浆配合比为1：3；淡水、中砂，含泥量不超过3%，使用前应过筛。 5、装饰抹灰应与水、电、暖卫和通讯等密切配合，各部位的预埋要全部完成并经检查验收合格后才能进行，禁止事后凿洞、打眼和剔槽。 6、抹灰程序为： 7、抹灰应分层进行，底层抹灰第一层厚约10mm（以埋住钢丝为准）。第二层厚8~10mm，施工时只能单面进行，施工一面时，另一面用支撑支牢，允许轻质墙体出现不平整现象.另一面抹灰应待48h
后进行.抹灰后及时养护. 8、面层抹灰按常规方法施工，同一墙面两边不可同时施工. 9、施工后应及时养护，3d内禁止一切碰撞. 第二篇：轻质墙体裂缝控制技术（论文）浅谈轻质墙体裂缝控制技术 苏源 （南通海洲建设集团有限公司，南通海安226600） 〔摘要〕不同材料墙体、特别是轻质墙体，导热、导湿和强度差异，其拉、压应力将产生抹灰面开裂、起壳、裂缝。通过砌筑、抹灰防裂技术措施，有效的控制和避免裂缝。〔关键词〕轻质砌块墙、干燥收缩、温度应力、空气渗透性、裂缝。 0前言 混凝土墙（梁、柱）、轻质砌块墙和粘土空心砖墙基本组成了建筑物的承重、围护和分隔的空间体系。由于不同墙体材料的物理力学性能，其中包括导热、导湿和强度的差异，在环境温度应力、结构工作应力、砂浆收缩应力（失水收缩、温度收缩、自应力收缩）变化较大时，对砌体将产生一定的拉、压应力，导致砌体及扶灰面开裂、起壳、空鼓的质量通病。 蒸压加气混凝土砌块等轻质墙体的裂缝虽然与材料本身的强度、干密度、干燥收缩值、导热系数、空气渗透性及吸湿性有关，但在砌筑及抹灰工艺上，有关施工规范和施工技术操作规程、工艺标准对砌筑及抹灰工程都有明确的技术质量要求，但在实际施中涉及到不同砌
